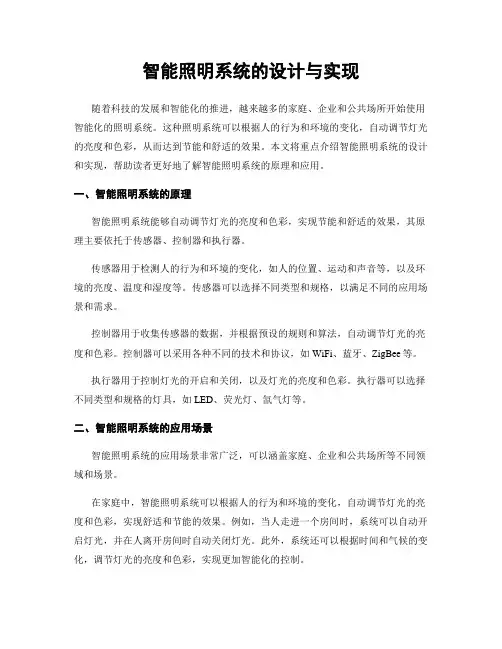

智能照明系统的设计与实现
智能照明系统的设计与实现随着科技的发展和智能化的推进，越来越多的家庭、企业和公共场所开始使用智能化的照明系统。
这种照明系统可以根据人的行为和环境的变化，自动调节灯光的亮度和色彩，从而达到节能和舒适的效果。
本文将重点介绍智能照明系统的设计和实现，帮助读者更好地了解智能照明系统的原理和应用。
一、智能照明系统的原理智能照明系统能够自动调节灯光的亮度和色彩，实现节能和舒适的效果，其原理主要依托于传感器、控制器和执行器。
传感器用于检测人的行为和环境的变化，如人的位置、运动和声音等，以及环境的亮度、温度和湿度等。
传感器可以选择不同类型和规格，以满足不同的应用场景和需求。
控制器用于收集传感器的数据，并根据预设的规则和算法，自动调节灯光的亮度和色彩。
控制器可以采用各种不同的技术和协议，如WiFi、蓝牙、ZigBee等。
执行器用于控制灯光的开启和关闭，以及灯光的亮度和色彩。
执行器可以选择不同类型和规格的灯具，如LED、荧光灯、氙气灯等。
二、智能照明系统的应用场景智能照明系统的应用场景非常广泛，可以涵盖家庭、企业和公共场所等不同领域和场景。
在家庭中，智能照明系统可以根据人的行为和环境的变化，自动调节灯光的亮度和色彩，实现舒适和节能的效果。
例如，当人走进一个房间时，系统可以自动开启灯光，并在人离开房间时自动关闭灯光。
此外，系统还可以根据时间和气候的变化，调节灯光的亮度和色彩，实现更加智能化的控制。
在企业中，智能照明系统可以实现更加智能化和节能的照明控制。
例如，当员工进入办公室时，系统可以自动开启灯光，并根据员工的位置和活动状态，调节灯光的亮度和色彩。
此外，系统还可以通过对员工的行为和环境的监测，提高能源利用效率和环保水平，实现更加智能化和可持续的管理。
在公共场所中，智能照明系统可以提高公共设施的舒适性和实用性，同时也可以节约能源和降低碳排放。
例如，当人们在商场、图书馆等公共场所活动时，系统可以根据人的行为和位置，自动调节灯光的亮度和色彩，提高人们的舒适感和工作效率。
基于STM32的LED智能学习型台灯系统的设计
基于STM32的LED智能学习型台灯系统的设计一、本文概述随着科技的不断进步和人们生活水平的提高，人们对于家居环境的智能化和舒适性的需求也日益增强。
LED智能学习型台灯系统作为一种结合照明与智能控制技术的创新产品，旨在为用户提供更加舒适、节能和个性化的照明体验。
本文旨在探讨基于STM32微控制器的LED 智能学习型台灯系统的设计与实现。
本文将首先介绍LED智能学习型台灯系统的整体架构和核心功能，包括LED照明模块、光感模块、人体红外传感器模块以及基于STM32微控制器的智能控制模块等。
随后，将详细阐述各模块的工作原理和设计要点，包括LED驱动电路的设计、光感传感器和人体红外传感器的选型与配置、以及STM32微控制器的编程与调试等。
在此基础上，本文将重点介绍LED智能学习型台灯系统的学习功能实现，包括环境光线自适应调节、人体活动感知与智能开关控制、以及用户习惯学习与记忆等。
通过深入分析和讨论相关算法和程序设计，展示如何实现台灯系统的智能化和自适应学习功能。
本文将总结LED智能学习型台灯系统的设计特点和创新之处，并展望其在智能家居和照明领域的应用前景。
通过本文的研究，旨在为相关领域的研发人员和爱好者提供有益的参考和启示，推动LED智能照明技术的进一步发展。
二、系统总体设计在STM32的LED智能学习型台灯系统的设计中，我们遵循了模块化、可扩展性和易于维护的原则。
整个系统由硬件和软件两部分组成，其中硬件部分主要包括LED灯组、STM32微控制器、环境光传感器、人体红外传感器、触摸屏幕以及电源模块等。
软件部分则主要包括系统初始化、传感器数据采集、LED亮度调节、环境光自适应、人体感应以及用户交互等功能模块。
硬件设计方面，我们选择STM32F103C8T6作为主控制器，该控制器拥有强大的处理能力和丰富的外设接口，能够满足系统的各种需求。
LED灯组采用高亮度的白光LED，通过PWM（脉冲宽度调制）方式实现亮度的精细调节。
智慧照明系统的建立设计方案
智慧照明系统的建立设计方案智慧照明系统是一种通过智能技术实现灯光自动控制和管理的照明系统。
它可以根据环境条件和需求进行灵活调节，并提供节能、舒适的照明效果。
下面是一个智慧照明系统建立的设计方案。
一、需求分析首先，需要明确智慧照明系统的需求。
例如，系统需要支持自动感应控制、定时调光、远程监控、能源统计等功能。
二、技术选型根据需求，确定相应的技术选型。
常用的技术包括传感器技术、控制器技术、通信技术和数据分析算法技术。
例如，可以选择使用红外传感器和光敏电阻传感器进行环境感应，选择微控制器或PLC进行控制，选择无线通信技术或物联网技术进行远程控制和监控，选择数据分析算法进行能源统计和优化分析。
三、系统设计根据选型结果，进行系统设计。
包括硬件设计和软件设计两个方面。
硬件设计：1.照明设备选型：根据使用环境和需求选择适当的照明设备，如LED灯等。
2.传感器部署：根据需要在合适的位置安装传感器，例如红外传感器和光敏电阻传感器。
3. 控制器选择：选择合适的控制器，如微控制器或PLC，根据传感器信号和需求进行灯光控制。
4. 网络连接：选择合适的网络连接方式，如Wi-Fi或以太网，与智能设备连接，实现远程监控和控制功能。
5. 功率管理：根据需求使用适当的功率管理技术，例如PWM调光等，实现灯光的亮度调节。
软件设计：1. 数据采集：通过传感器采集环境数据，如光照强度、人员活动等信息。
2. 数据处理：对采集的数据进行处理，判断环境状态，如人员活动状态、光照强度等。
3. 灯光控制算法：根据环境状态和需求，设计合适的灯光控制算法，包括开关、调光、色温调节等。
4. 远程监控与控制：通过网络连接实现对照明设备的远程监控和控制功能，如开关、调光等。
5. 能源统计与优化：使用数据分析算法对能源使用情况进行统计和优化，提供节能建议和报告。
四、系统测试与调试完成系统设计后，进行系统测试与调试，包括硬件的连接和功能的验证。
测试过程中需要进行多项实验，包括灯光亮度调节、传感器感应等，同时进行数据采集和分析，验证系统的功能和性能。
智能照明控制系统设计方案
智能照明控制系统设计方案设计方案一：硬件设备1.灯具：选择高效节能的LED灯作为智能照明控制系统的灯具。
LED 灯具具有高亮度、低能耗和长寿命等优点，符合绿色环保的要求。
2.传感器：安装光照传感器和人体感应传感器，实现自动亮度调节和人体存在时的照明控制。
光照传感器可以感知光照强度，根据环境光照自动调节灯的亮度；人体感应传感器可以感知到人体的存在，当人们进入或离开房间时自动开关灯。
3.无线通信设备：使用Wi-Fi或蓝牙等无线通信技术，实现灯具与智能控制设备（如手机、平板电脑）之间的远程通信和控制。
设计方案二：软件系统1.APP控制：开发一款专门的手机应用程序，通过手机或平板电脑实现对智能照明控制系统的远程控制。
用户可以在手机上设置灯具的开关、亮度、色彩、定时等功能，灵活地满足各种场景需求。
2.智能调光算法：针对不同的光照环境和使用需求，设计智能调光算法，使灯具能够根据光照强度和用户习惯自动调节亮度。
比如，在白天灯具亮度较低，夜晚灯具亮度较高，以提供合适的环境照明。
3.能耗监控：通过对智能照明控制系统的能耗进行实时监控和分析，提供能耗数据报告和建议。
用户可以根据报告进行合理的用电规划和能源节约，达到绿色环保的目的。
设计方案三：系统优化1.场景配置：将不同的照明需求和场景进行配置，如起床模式、工作模式、休息模式等。
用户可以通过选择不同的场景模式，实现自动化的照明控制，提高生活便利性。
2.定时控制：根据用户的生活作息时间，设置定时开关灯功能。
用户可以事先设置开关灯的时间，系统会在设定的时间自动开关灯。
3.系统智能化学习：通过对用户行为的分析和学习，系统可以逐渐了解用户的用光习惯，并根据用户习惯自动化地进行照明控制。
比如，系统可以根据用户在家的时间段和活动频率自动调控照明，一定程度上提高用户的生活舒适度。
总结：智能照明控制系统通过光照传感器、人体感应传感器和APP控制等技术手段，实现了对照明的智能化控制。
基于51单片机的智能LED照明控制系统设计毕业设计
基于51单片机的智能LED照明控制系统设计毕业设计智能LED照明控制系统是基于51单片机的一种照明系统，通过智能化的控制方式，能够实现对LED照明的精确控制和管理。
本文将从系统设计的需求、硬件设计和软件设计三个方面对基于51单片机的智能LED照明控制系统进行详细的介绍。
首先，通过需求分析，我们确定了智能LED照明控制系统的功能。
该系统需要能够根据光照条件自动调整LED的亮度，在不同的时间段实现定时开关机，同时具备手动控制功能。
此外，还要提供远程控制功能，通过手机或者电脑进行远程监控和控制。
接下来是硬件设计部分。
我们首先确定了基于51单片机的核心控制模块，并根据系统需求设计了相应的电路板。
核心控制模块主要负责控制LED的亮度，采用PWM控制方式，能够实现精确的亮度调节。
同时，该模块还需要实现定时开关机功能，通过计时器定时开启或关闭LED。
另外，为了实现远程控制功能，我们还设计了无线通信模块，利用无线网络实现用户对照明系统的远程监控和控制。
软件设计是整个系统中非常关键的一部分。
首先，我们需要编写程序来控制核心控制模块，实现LED灯的亮度调节和定时开关机功能。
其次，需要开发相应的用户界面和远程控制程序，为用户提供友好的控制界面，同时实现用户对照明系统的远程监控和控制。
在软件设计过程中，我们需要充分利用51单片机的功能和特性，通过编写高效的程序实现系统的各项功能。
最后，为了保证系统的安全性和可靠性，我们还需要对系统进行测试和调试。
通过模拟不同的使用场景和异常情况，进行全面的测试，确保系统能够正常工作。
同时，还需要进行性能优化和故障排除，保证系统在长时间运行中不会出现问题。
综上所述，基于51单片机的智能LED照明控制系统设计是一个复杂的工程，需要从系统需求、硬件设计和软件设计等多个方面进行全面考虑。
通过合理的设计和严谨的测试，能够设计出高性能、高可靠性的智能LED照明控制系统，为用户提供更好的照明体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内LED智能照明节能系统的设计
引言
随着社会经济和科学技术的发展，能源损耗的问题日益突出．我国教室甚至是公司企业等室内公共场所灯光的智能控制相对缺乏和不完善，大多数是传统式的人工管理，造成很多不必要电能浪费和经济损失，这种浪费与当今的节能理念相违背．此外，随着计算机技术的普及而自动化程度不断提高，自动控制灯光的措施还是非常有必要实施的．目前，市场上已有利用声控、光控甚至是温控等各种技术来实现此目的的产品，但它们都有着各自的不足，容易受到噪声、环境温度等因素的影响而引起灯光的不必要开启造成能源的浪费．对此，本系统主要基于红外感应原理，以单片机来记录双并列红外探测器探测到的室内人数，并加入环境光线探测模块，在室内光线较暗且室内有人的情况下才启动LED节能照明装置，从而实现节能
与便利相结合的目的．
1系统整体设计
本系统主要由红外探测模块、环境亮度探测模块、单片机模块、LED照明模块4个模块组成．利用两个并列的主动热释红外探测器探测室内人数，环境亮度探测模块检测室内光线的强弱，然后将探测数据传送给控制核心———80C51单片机，它会根据处理结果控制LED照明设备是否开启．
1．1红外探测模块
主动红外探测器由红外发射器、红外接收器组成，本装置中的红外发射器是红外线LED，接收器是光电晶体管，红外探测电路原理图如图1所示．无人经过探测器时，U2∶A的1脚输出低电平;有人经过时，U2∶A的1脚输出高电平．整个系统由两个主动红外探测器组合使用，一个红外探测电路中放大器U2∶A的1脚接入80C51单片机的的P1．0的接脚处，另一个的放大器U2∶A的1脚接入80C51单片机
的的P1．1的接脚处．
1．2单片机模块
在整个系统中两个探测器组合使用的目的就是为了判断人经过探测器究竟是进去还是出来，并将人数记录在单片机中．将探测器1安装于门内，将探测器2安装在门外，当人先经过探测器1再经过探测器2时，表示有人出去，单片机内部的计数程序会自动减1;当人先经过探测器2再经过探测器1时，表示有人进来，单片机内部的计数程序会自动加1．当计数器中的数据为0时，表示室内无人，单片机不
会开启照明电路;当计数器
中的数据大于等于1时，表示室内有人，单片机此时就会开启照明电路．开启照明电路还有一个先决条件———环境亮度模块的控制，当外部环境光线比较强时，尽管室内有人此时也没有开启照明电路的必要了．
1．3环境亮度探测模块
环境亮度探测模块主要是用来感应外部光线的强弱，以免造成不必要的浪费．如图2所示，用滑动变阻器RV2来代替光敏电阻，光敏电阻随着光线的增强而阻值逐渐减小．当外部光线比较强时，LM358的引脚1输出低电平;当外部光线比较弱时，LM358的引脚1输出高电平，然后传入到单片机的P1．2引脚上．
1．4照明电路模块
照明电路其实很简单，直接在单片机的P2．0引脚上接上LED照明灯，连接方式可根据实际情况进行串联或并联．电路的开启主要是靠单片机来控制，单片机会在其P2．0脚为高电平且计数器中的数据不为0时才会开启照明电路，表示在光线较弱且室内有人的情况开启照明电路．将以上4个模块整合到一起便是整个自动照明系统，如图3所示．
2实验模拟及结果分析
本系统设计主要运用的是keil uv3单片机设计软件和proteus电路处理软件．整个系统的关键就在于单片机程序对其的控制，其程序流程图如图4所示．
在软件模拟中，只需要连接单片机的输入和输出引脚即可，但在实际的电路连接中还需将其晶振、电源、复位等引脚接入电路中．由于是模拟，可将探测器感应模块和环境模块均进行简化模拟，P1．0和P1．1引脚上接的是红外探测模块的简化电路，而P1．2引脚上接的是环境亮度探测模块的简化电路，如图5所示．
对于单片机而言，当其P1脚的电势大于2．3 V时便可将其判定为高电平并置为1．在模拟时，利用二极管的单向导通特性，将二极管反置，此时它处于截止状态，P1处的电势为+5V，所以单片机的P1．0、P1．1、P1．2都被置为1，表示此时光线较暗且室内有人，单片机将控制照明电路的开启．由于是用单片机来进行控制的，需先编好单片机程序［11］，然后在keil uv3中调试好单片机的控制程序．单片机程序如下:
G1:JNB P1．0，G2 MOV R1，#01H CJNE R2，#01H，G2 MOV A，32H DEC A MOV 32H， A MOV R2，#00H G2:JNB P1．1，G1 MOV R2，#01H CJNE R1，#01H，G1 MOV A，32H INC A MOV 32H， A MOV R1，#00H
G3:JZ G1 JNB P1．2，G1 SETB P2．0 END
G1、G2部分实现的是单片机的计数功能，在32H单元中记录了室内的人数．R1和R2分别是记录安装于门内和门外探测器的探测情况，有人经过就记录1，当完成探测之后R1和R2便会归零重新探测下一个．当人先经过门内探测器再经过门外探测器表示有人出去，32H单元记录的人数会减1;当人先经过门外探测器再经过门内探测器表示有人进来，32H单元记录的人数会加1．而当有人只经过门内探测器或门外探测器(即只经过一个探测器时，32H单元的记数都不会发生改变，可以防止发生误报的情况．
G3部分是对环境光强和室内人数的综合考虑，它实现的功能就是在光线较暗且室内有人的情况下开启照明电路，当这两个情况任一不满足时程序都会自动返回重新探测．对于电路的开启此程序是通过将P2．0引脚置为1使其得到一个+5V的电势，而使照明电路中的灯泡上有电流通过从而实现自动照明．
将单片机程序输入keil uv3软件中进行调试，直至调试结果显示没有错误，便会自动生成一个hex的文件．在proteus软件中，绘好图5所示的电路，并将在keil uv3中生成的hex文件导入到80C51单片机中，便可以进行电路的调试了．运行此电路，会发现照明电路中的小灯泡发光了，如图6所示，证明此方案是行得通的．
如果单片机的P1．2脚输入的是低电平，表示室内环境的光线较强，根据单片机的程序控制，它将重新跳回到探测部分，而不执行开启照明电路的命令;即使外部环境光线较暗，但若单片机内部的计数器显示为0表示室内无人时，程序也不执行开启电路的命令．只有在室内环境光线较暗且室内有人时单片机程序才会将P2．0置为1，于是该引脚处便会得到一个+5V的电势，从而便会启动照明电路．
整个系统的设计经过方案论证和软件仿真实验模拟，从图6中可以看出，设计的总体电路及程序控制部分均是可行的，最终能够达到在室内有人并且室内光亮度低于照明需求时，自动开启照明装置的效果．
在实验模拟时，环境亮度探测模块中，滑动变阻器RV2模拟的光敏电阻的阻值是可以手动调节的，其值不同结果也可能发生变化，目的就是为了模拟不同光强时对应的阻值，也就是说RV2的一个阻值就对应一个光强(不呈线性关系．当滑动变阻器RV1的阻值取不同值时，放大器LM358的1脚输出高电平值时对应的RV2的阻值不同，也即光强不同．所以，可通过调节RV1的阻值来控制LM358的引脚1的高电平时RV2的阻值即环境所需要开灯时的光强．其调节方法为:当光强降到可开启照明电路的强度时，调节RV1的阻值直至3脚处的电势高于2脚处的电势，此时将在1脚输出一个高电平．通过调节RV1阻值的方法找到了最佳开启照明电路的光强，比较方便，也可减少不必要的浪费．
在图6中所显示的是使照明电路工作的唯一一种情况，而在室内有人而环境亮度较强、室内无人而环境亮度较暗和室内无人而环境亮度较强的情况下，照明电路均不会运行，具体可在单片机程序的G3部分得以体现．此外，本装置在探测人进出方向时可能还会出现另一种情况，即如果两人或多人同时通过探测器时，探测器便会只记录一次，因此可能会导致探测器的误报，而致使照明电路在室内无人的情况下工作．鉴于此种情况，此装置工作在房门稍小(一般教室门大小的室内比较好．。
