土力学第六章土压力计算
土力学第6章土压力
式中: K0—静止土压力系数，可查表3-1,也
可以近似按下式计算:
K0=1-sinφ′ γ—墙背填土体重度，kN／m3。 •2 、土压力沿墙高的分布
Z=0: σ0=0 Z=H: σ0=K0γH •静止土压力沿墙高的分布为三角形。
•3 、土压力合力(沿单位墙长)
E0
H 2K0
2、主动土压力 挡土结构在土压力作用下 向离开土体的方向位移， 随着这种位移的增大，作 用在挡土结构上的土压力 将从静止土压力逐渐减小。 当土体达到主动极限平衡 状态时，作用在挡土结构 上的土压力称为主动土压 力，用Ea表示。
3、被动土压力 挡土结构在荷载作用 下向土体方向位移， 使土体达到被动极限 平衡状态时，作用在 挡土结构上的土压力 称为被动土压力，用 Ep表示。
（1）无粘性土
Z=0: σa=0 Z=H: σa=KaγH
•主动土压力沿墙高的分布为三角形。
•土压力合力
(沿单位墙长)
H
Ea
H 2Ka
2
合力作用点:距 墙底H/3。
Ea
H/3
KaγH z
（2）粘性土
Z=0: a 2c Ka Z=H: a HKa 2c Ka
第一节 概 述
一、土压力：
挡土墙背后土体的自 重或外荷载在结构上 产生的侧向作用力。
土压力
墙前
墙 面
墙顶
墙后
墙 背
墙趾 墙 底 (基底)
墙踵
二、土压力与土木工程的关系 边坡挡土墙地下室外墙Fra bibliotek回填土
地下室
隧道
地铁
基坑围护结构
挖孔桩支护
钢支撑
桥台
《土力学》教程---6-土压力计算

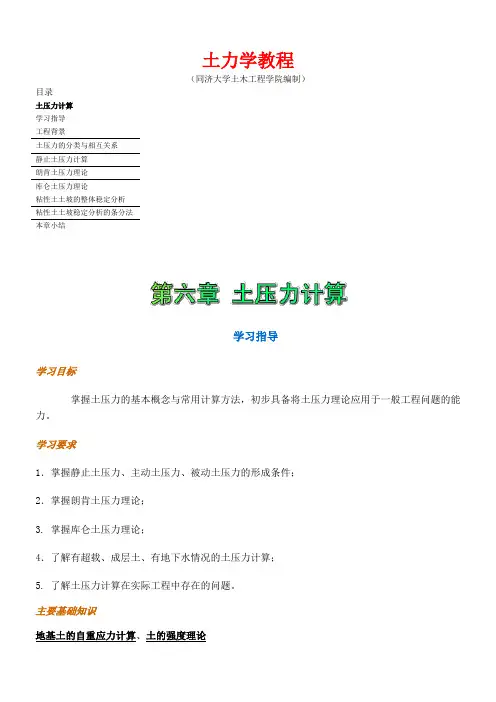

土力学教程（同济大学土木工程学院编制）目录土压力计算学习指导工程背景土压力的分类与相互关系静止土压力计算朗肯土压力理论库仑土压力理论粘性土土坡的整体稳定分析粘性土土坡稳定分析的条分法本章小结学习指导学习目标掌握土压力的基本概念与常用计算方法，初步具备将土压力理论应用于一般工程问题的能力。
学习要求1．掌握静止土压力、主动土压力、被动土压力的形成条件；2．掌握朗肯土压力理论；3. 掌握库仑土压力理论；4．了解有超载、成层土、有地下水情况的土压力计算；5. 了解土压力计算在实际工程中存在的问题。
主要基础知识地基土的自重应力计算、土的强度理论一、工程背景土建工程中许多构筑物如挡土墙、隧道和基坑围护结构等挡土结构起着支撑土体，保持土体稳定，使之不致坍塌的作用，而另一些构筑物如桥台等则受到土体的支撑，土体起着提供反力的作用，如图6-1所示。
在这些构筑物与土体的接触面处均存在侧向压力的作用，这种侧向压力就是土压力。
（a）边坡挡土墙（b）隧道(c）基坑围护结构（d）桥台图6-1 工程中的挡土墙查看更多工程资料二、土压力的分类与相互关系1. 土压力的分类作用在挡土结构上的土压力，按挡土结构的位移方向、大小及土体所处的三种极限平衡状态，可分为三种：静止土压力、主动土压力和被动土压力。
（1）静止土压力如果挡土结构在土压力的作用下，其本身不发生变形和任何位移（移动或转动），土体处于弹性平衡状态，则这时作用在挡土结构上的土压力称为静止土压力，如图6-2(a)所示。
（2）主动土压力挡土结构在土压力作用下向离开土体的方向位移，随着这种位移的增大，作用在挡土结构上的土压力将从静止土压力逐渐减小。
当土体达到主动极限平衡状态时，作用在挡土结构上的土压力称为主动土压力，如图6-2(b)所示。
（3）被动土压力挡土结构在荷载作用下向土体方向位移，使土体达到被动极限平衡状态时的土压力称为被动土压力，如图6-2(c)所示。
2．三种土压力的相互关系在实际工程中，大部分情况下的土压力值均介于上述三种极限状态下的土压力值之间。
土力学第6章 土压力计算

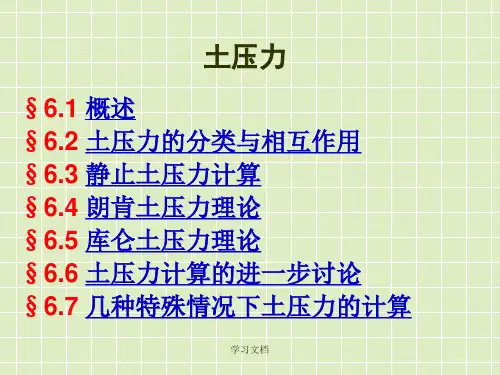

§6.1 概述 §6.2 土压力的分类与相互作用 §6.3 静止土压力计算 §6.4 朗肯土压力理论 §6.5 库仑土压力理论 §6.6 土压力计算的进一步讨论 §6.7 几种特殊情况下土压力的计算
学习文档
§6.1 概述
一、挡土结构物及其土压力 二、挡土墙类型
学习文档
一、挡土结构及其土压力
墙身的挠曲变形则可忽略。
③土压力分布特点：墙背受到的土压力一般呈三角形分布，最大
压力强度发生在底部，类似于静水压力的分布。图7-2。
图7-2 刚性挡土墙背上的图压力分布
学习文档
二、挡土墙类型
（按刚度及位移方式分为刚性挡土墙和柔性挡土墙）
２．柔性挡土墙
①定义：一般指用钢筋混凝土桩或地下连续墙所筑成的断面较小而长
K0=μ/(1-μ) 由计于算土。的μ很难确定，K0常用经验公式
对于砂土、正常固结粘土： K0≈1-sinφ
③p与z成正比，静止土压力沿墙高呈三
角形分布。
E0
1 2
γh2K 0
学习文档
v z
h
P K0z
E0
墙、土静止状态
静止土压力的分布
④单位长挡土墙上的静止土压力合力E0 为三角形分布图的面积。 E0的作用点位于三角形的形心，即距 墙底h/3处。
φ) 2
γz Kp
2c
Kp
Ep
1 2
γh2K p
2ch
Kp
粘性土被动土压力分布
学习文档
三、几种常见情况下的土压力计算
常在工程中遇到的一些特殊的情况，如何利用朗肯土压 力的基本公式计算这些情况下的主动土压力？ 1. 填土面上有均布荷载(超载) 2. 分层填土 3. 填土中有地下水
土力学完整课件---6第6章土压力计算
2. △p ≈10△a
二、静止土压力计算
作用在挡土结构背面的静止土压力可视为天然土层自重应 力的水平分量 静止土压力强度
z
po Koz
z
H H/3
静止土压力系数 测定方法：
1.通过侧限条 件下的试验测定
Eo
1 2
H
2Ko
K0z
静止土压力 系数
2.采用经验公
式K0 = 1-sinφ’ 计算
3.采用经验值
D
paC上 ( 1h1 2h2 )Ka2
C点下界面 paC下 ( 1h1 2h2 )Ka3
D点
paD ( 1h1 2h2 3h3 )Ka3
3.墙后填土存在地下水（以无黏性土为例,水上水下φ相同）
h1
A
水上水下按不同土层考虑。 水下部分墙背上的侧压力有
B
土压力和水压力两部分，计 算土压力时水下土层用浮重
度。
H
h2
C
(h1+ h2)Ka
主动土压力
A点
paA 0
B点 paB h1Ka
C点 paC (h1 h2 )Ka
wh
2
水压力强度
B点 C点
pwB 0
pwC wh2
六、例题分析 【例】挡土墙高5m，墙背竖直、光滑，墙后填土面水
平，共分两层。各层的物理力学性质指标如图所示，试
求主动土压力Ea，并绘出土压力分布图
＝
a
1 2
17.5
4.5
2
0.480 85.1kN / m
Eaδ
=20oε=10o
土压力作用点在距墙底
H/3=1.5m处
4.5
m H/3
B
§6.4 朗肯理论与库仑理论的比较
(完整版)土力学土压力计算

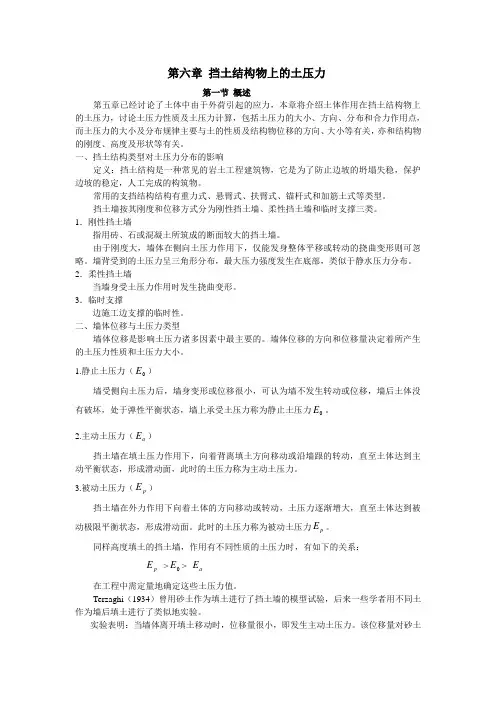

第六章 挡土结构物上的土压力第一节 概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。
一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。
常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。
挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。
1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。
由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。
墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。
2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。
3．临时支撑边施工边支撑的临时性。
二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。
墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。
1.静止土压力（0E ）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力0E 。
2.主动土压力（a E ）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。
3.被动土压力（p E ）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。
此时的土压力称为被动土压力p E 。
同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系：p E >0E > a E在工程中需定量地确定这些土压力值。
Terzaghi （1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。
土压力计算公式范文
土压力计算公式范文

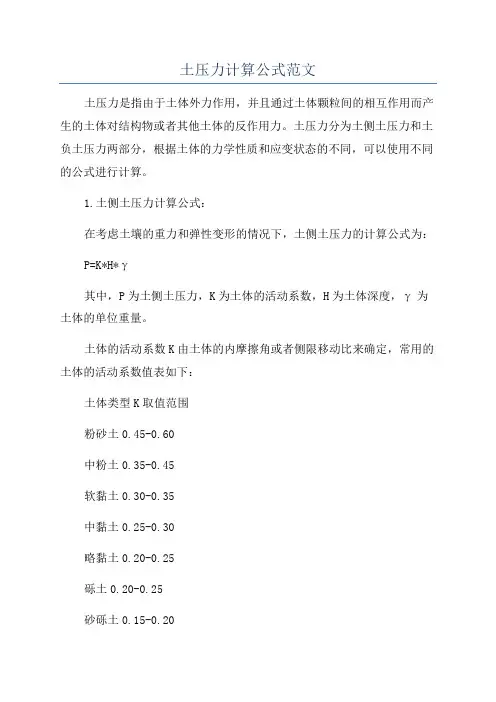

土压力是指由于土体外力作用，并且通过土体颗粒间的相互作用而产生的土体对结构物或者其他土体的反作用力。
土压力分为土侧土压力和土负土压力两部分，根据土体的力学性质和应变状态的不同，可以使用不同的公式进行计算。
1.土侧土压力计算公式：
在考虑土壤的重力和弹性变形的情况下，土侧土压力的计算公式为：P=K*H*γ
其中，P为土侧土压力，K为土体的活动系数，H为土体深度，γ为土体的单位重量。
土体的活动系数K由土体的内摩擦角或者侧限移动比来确定，常用的土体的活动系数值表如下：
土体类型K取值范围
粉砂土0.45-0.60
中粉土0.35-0.45
软黏土0.30-0.35
中黏土0.25-0.30
略黏土0.20-0.25
砾土0.20-0.25
砂砾土0.15-0.20
2.土负土压力计算公式：
当考虑土体的可靠抗剪强度和土体侧限变形时，土负土压力的计算公
式为：
Pn = K * H * γ + c' * lf
其中，Pn为土负土压力，K为土体的活动系数，H为土体深度，γ为
土体的单位重量，c'为土体的有效抗剪强度，lf为土体侧限移动的长度。
土体的有效抗剪强度c'可以通过现场采样和实验室试验来确定，lf
可以根据土体侧限的边坡坡度来确定。
以上是土压力的计算公式范文，对于不同的土体和工程环境，公式中
的参数值可能有所不同，需要结合具体情况进行计算。
同时，在进行土压
力计算时，还需要考虑土体的破坏状态、工程结构的稳定性以及其他因素，以确保计算结果的准确性和可靠性。
希望本文对您有帮助。
《土力学》教程 6 土压力计算
《土力学》教程 6 土压力计算
在土力学中，土压力是指土壤对结构或者潜孔壁的压力。
它的计算在工程设计和施工过程中非常重要。
下面是关于土压力计算的几个重要方面：
1. 土压力类型：
根据土体排列方向，土压力可分为垂直于墙面的压力（横向土压力）和平行于墙面的压力（竖向土压力）。
2. 土体受力情况：
土壤对墙面的压力主要是由于土壤重力和土壤内部摩擦力等因素引起的。
如果土壤是干燥的，那么对墙面的压力就主要受到土重力作用。
如果土壤是湿润的，则需要考虑土壤内部摩擦力对墙面的影响。
3. 土体参数的确定：
在计算土压力时需要先确定土壤的内部摩擦角和土壤的内摩擦系数。
这些参数通常可以通过计算土壤试验或者实验室试验来确定。
4. 土压力的计算公式：
在计算垂直于墙面的压力（横向土压力）时，可以使用库伦(Coulomb)公式：
P = KaγH^2/2
其中，“P”表示土压力，“Ka”表示土体活动系数，“γ”表示土体单位重量，“H”表示土体高度。
在计算平行于墙面的压力（竖向土压力）时，可以使用排土曲线法或者排土公式来计算。
排土公式中主要包括：卡苏戈(Katsugo)公式，里米曼(Remmingan)公式等。
以上就是土压力计算的一些重要方面，通过正确使用公式和参数可以实现更准确的土压力计算，在土木工程中确保结构和基础的稳定性和可靠性。
土力学第六章 土压力计算
第六章 挡土结构物上的土压力第一节 概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。
一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。
常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。
挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。
1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。
由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。
墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。
2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。
3．临时支撑边施工边支撑的临时性。
二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。
墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。
1.静止土压力（0E ）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力0E 。
2.主动土压力（a E ）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。
3.被动土压力（p E ）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。
此时的土压力称为被动土压力p E 。
同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系：p E >0E > a E在工程中需定量地确定这些土压力值。
Terzaghi （1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。
