同步器
同步器工作原理
同步器工作原理同步器是一种用于调节机械设备运行速度和保持运行同步的重要装置。
它广泛应用于各种机械设备和系统中，如发电机组、电动机、传动装置等。
同步器的工作原理是通过一定的机械结构和控制系统，使不同设备之间的运动速度和位置保持同步，从而确保整个系统的正常运行和工作效率。
同步器的工作原理可以简单概括为以下几个方面：1. 传动装置，同步器通常由传动装置和控制系统两部分组成。
传动装置是同步器的核心部分，它通过齿轮、链条、皮带等方式将不同设备的运动连接起来，使它们能够同步运行。
2. 控制系统，控制系统是同步器的智能部分，它通过传感器、执行器和控制器等设备，实时监测和控制设备的运动状态和速度，从而保持设备之间的同步运行。
3. 反馈调节，同步器通过不断的反馈调节，使设备的运动速度和位置保持在一定的范围内，从而确保设备之间的同步性。
例如，当一个设备的运动速度发生变化时，同步器会通过控制系统及时调节其他设备的运动速度，以保持它们的同步运行。
4. 安全保护，同步器在工作过程中还需要具备一定的安全保护功能，当设备出现异常情况时，能够及时停止或调整运动状态，以避免造成设备损坏或安全事故。
同步器的工作原理是一个复杂而精密的系统工程，它需要精准的机械结构和灵活的控制系统相结合，才能确保设备之间的同步运行。
在实际应用中，同步器不仅可以提高设备的工作效率和精度，还能减少能源消耗和设备损耗，具有重要的经济和社会意义。
总的来说，同步器的工作原理是通过传动装置、控制系统、反馈调节和安全保护等方面的协同作用，实现不同设备之间的同步运行，从而保证整个系统的正常工作。
它在工业生产和日常生活中都发挥着重要作用，是现代机械设备不可或缺的重要部分。
同步器工作原理
同步器工作原理引言概述：同步器是多线程编程中常用的一种工具，用于协调线程的执行顺序和互斥访问共享资源。
它可以帮助开发者实现线程间的同步和互斥操作，保证多线程程序的正确性和可靠性。
本文将详细介绍同步器的工作原理，包括同步器的基本概念、实现原理和应用场景。
一、同步器的基本概念1.1 同步器的定义同步器是一种用于控制多线程并发访问的工具，它提供了一种机制，使得线程可以按照特定的顺序执行，或者在满足特定条件时才能继续执行。
同步器可以用于实现线程的互斥访问、线程的等待和唤醒等操作。
1.2 同步器的特点同步器具有以下几个特点：- 互斥性：同一时刻只能有一个线程执行临界区代码，其他线程需要等待。
- 可重入性：同一个线程可以多次获取同步器的锁，避免死锁的发生。
- 条件等待：线程可以在同步器上等待某个条件满足后再继续执行。
- 通知唤醒：线程可以通过同步器的通知机制唤醒其他等待的线程。
1.3 同步器的分类同步器可以分为两类：独占同步器和共享同步器。
- 独占同步器：同一时刻只能有一个线程获取锁，其他线程需要等待。
常见的独占同步器有ReentrantLock。
- 共享同步器：可以同时有多个线程获取锁，适用于读多写少的场景。
常见的共享同步器有ReadWriteLock。
二、同步器的实现原理2.1 AQS（AbstractQueuedSynchronizer）框架同步器的实现通常基于AQS（AbstractQueuedSynchronizer）框架。
AQS是一个用于构建锁和同步器的框架，它提供了一种基于FIFO队列的等待/通知机制，以及一些用于管理等待线程的方法。
2.2 同步器的状态管理同步器的状态通常使用一个整型变量表示，表示锁的状态或者条件的状态。
状态的改变通常通过CAS（Compare and Swap）操作来实现，保证了线程安全性。
2.3 同步器的等待和唤醒机制同步器的等待和唤醒机制是通过AQS框架提供的条件队列来实现的。
汽车同步器工作原理
汽车同步器工作原理文章一嘿，朋友们！今天咱们来聊聊汽车同步器到底是咋工作的。
您知道吗，汽车换挡的时候，要是没有同步器，那可麻烦大啦！同步器就像是一个协调员，让换挡变得顺畅又轻松。
想象一下，您在开车，要从一个挡位换到另一个挡位。
如果没有同步器，齿轮之间的转速不一样，强行换挡，就会发出刺耳的声音，还可能损伤零件。
同步器呢，它主要由同步环、接合套和锁环等部件组成。
当您准备换挡的时候，同步环就开始发挥作用啦。
比如说从低挡位换到高挡位，同步环会先和即将要结合的高挡位齿轮接触。
这个时候，由于两个齿轮转速不一样，同步环就会在摩擦力的作用下，让转速慢的齿轮加速，转速快的齿轮减速。
等它们的转速差不多一样的时候，接合套就能顺利地和齿轮结合，完成换挡啦。
就好像两个人跑步，速度不一样，得先调整到差不多，才能手牵手一起跑。
同步器让汽车换挡变得平稳又安静，保护了汽车的零部件，也让咱们开车的时候更舒服、更安全。
所以说，别看同步器个头不大，作用可真是不小呢！文章二亲，咱们来唠唠汽车同步器的工作原理哈。
您想啊，开车的时候换挡是不是得顺顺当当的？这可多亏了同步器哟！同步器就藏在汽车的变速箱里，默默地干着重要的活儿。
比如说，您正在开车，想要升挡。
这时候，同步器里的部件就开始行动啦。
同步环会先和要结合的齿轮碰上，因为两个齿轮转速不一样，同步环就得想办法让它们变得差不多。
怎么做到的呢？就是靠摩擦！通过摩擦产生的力量，让转速快的慢一点，转速慢的快一点。
等到两个齿轮的转速接近了，接合套就能轻松地套上去，实现顺利换挡。
要是没有同步器，那换挡的时候就会“咔咔”响，不仅听着难受，还可能把车给弄坏咯。
同步器就像是个贴心的小，让齿轮们在换挡的时候能友好地合作，保证汽车跑得稳稳当当的。
同步器虽然不太起眼，但对于咱们开车的体验和汽车的寿命都有着大大的影响呢！希望您这下对汽车同步器的工作原理有了更清楚的了解啦！文章三嗨，各位！今天咱们来讲讲汽车里的同步器是咋干活的。
简述同步器的工作原理
简述同步器的工作原理
同步器是一种用于控制多线程并发执行的机制，它可以协调线程的执行顺序，确保线程之间按照一定的规则协作完成任务。
同步器的工作原理可以简述为以下几个步骤：
1. 定义状态：同步器通过定义一个表示线程状态的内部变量来管理多个线程的状态。
这个状态可以是一个整数、布尔值或其他自定义类型，根据任务的需要来确定。
2. 等待状态：线程在执行过程中，会根据同步器的规则不断检查自身的状态，如果不满足执行条件，线程将进入等待状态，即暂时停止执行，并释放所占用的资源。
3. 同步操作：线程进入等待状态后，同步器会根据一定的规则来决定是否允许线程继续执行。
同步器可能会等待其他线程完成某个特定的操作，或者等待指定条件满足后再唤醒线程。
4. 状态更新：当满足某个条件时，同步器会更新线程的状态，允许线程继续执行，并可能会改变其他线程的状态，以保证线程协作的正确性。
5. 释放资源：线程执行完成后，同步器可能会释放一些资源，以便其他线程可以使用。
同步器工作的核心思想是通过控制线程的状态来实现线程间的协作。
同步器可以应用于各种场景，如线程间的互斥访问、同
步任务的并行执行、线程间的传递信号等。
常用的同步器包括锁(Lock)、信号量(Semaphore)、条件变量(Condition)、倒计数器(CountDownLatch)等。
通过合理地使用同步器，可以有效地避免线程间的竞态条件、死锁、饥饿等问题，提高多线程程序的可靠性和性能。
同步器的工作原理

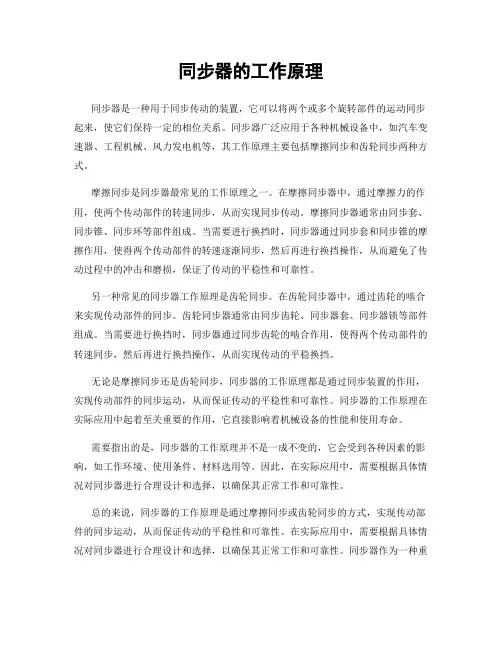

同步器的工作原理同步器是一种用于同步传动的装置，它可以将两个或多个旋转部件的运动同步起来，使它们保持一定的相位关系。
同步器广泛应用于各种机械设备中，如汽车变速器、工程机械、风力发电机等，其工作原理主要包括摩擦同步和齿轮同步两种方式。
摩擦同步是同步器最常见的工作原理之一。
在摩擦同步器中，通过摩擦力的作用，使两个传动部件的转速同步，从而实现同步传动。
摩擦同步器通常由同步套、同步锥、同步环等部件组成。
当需要进行换挡时，同步器通过同步套和同步锥的摩擦作用，使得两个传动部件的转速逐渐同步，然后再进行换挡操作，从而避免了传动过程中的冲击和磨损，保证了传动的平稳性和可靠性。
另一种常见的同步器工作原理是齿轮同步。
在齿轮同步器中，通过齿轮的啮合来实现传动部件的同步。
齿轮同步器通常由同步齿轮、同步器套、同步器锁等部件组成。
当需要进行换挡时，同步器通过同步齿轮的啮合作用，使得两个传动部件的转速同步，然后再进行换挡操作，从而实现传动的平稳换挡。
无论是摩擦同步还是齿轮同步，同步器的工作原理都是通过同步装置的作用，实现传动部件的同步运动，从而保证传动的平稳性和可靠性。
同步器的工作原理在实际应用中起着至关重要的作用，它直接影响着机械设备的性能和使用寿命。
需要指出的是，同步器的工作原理并不是一成不变的，它会受到各种因素的影响，如工作环境、使用条件、材料选用等。
因此，在实际应用中，需要根据具体情况对同步器进行合理设计和选择，以确保其正常工作和可靠性。
总的来说，同步器的工作原理是通过摩擦同步或齿轮同步的方式，实现传动部件的同步运动，从而保证传动的平稳性和可靠性。
在实际应用中，需要根据具体情况对同步器进行合理设计和选择，以确保其正常工作和可靠性。
同步器作为一种重要的传动装置，在各种机械设备中发挥着重要作用，其工作原理的研究和应用具有重要的意义。
简述同步器的工作原理
简述同步器的工作原理
同步器是一种常见的机械装置，它可以将两个或多个运动部件以一定的速度和
相位同步运动，从而实现协调工作。
同步器的工作原理主要包括凸轮与摆杆、齿轮传动、液压同步器和电子同步器等多种形式。
下面将就这几种同步器的工作原理逐一进行简要介绍。
首先，我们来说说凸轮与摆杆同步器。
凸轮与摆杆同步器是一种基于凸轮轴和
摆杆的机械同步装置，通过凸轮的形状和摆杆的运动来实现同步。
当凸轮轴旋转时，凸轮的形状会推动摆杆做相应的运动，从而带动被同步的运动部件。
这种同步器结构简单、可靠，广泛应用于各种机械传动系统中。
其次，齿轮传动同步器是利用齿轮的啮合传动来实现同步的装置。
通过合理设
计齿轮的齿数和模数，可以实现不同速度的同步传动。
齿轮传动同步器具有传动效率高、传动精度高的优点，广泛应用于各种机械设备中。
液压同步器是利用液压传动来实现同步的装置，通过液压缸和阀门控制液压油
的流动，从而实现运动部件的同步运动。
液压同步器具有传动平稳、响应速度快的优点，适用于对同步精度要求较高的场合。
最后，电子同步器是利用电子控制技术来实现同步的装置，通过传感器采集运
动部件的位置信息，再通过控制器对执行机构进行精确控制，从而实现同步运动。
电子同步器具有控制精度高、适应性强的优点，适用于对同步精度和控制精度要求较高的场合。
综上所述，同步器是一种重要的机械装置，它可以实现不同运动部件的同步运动，从而实现协调工作。
不同类型的同步器具有各自独特的工作原理和特点，可以根据实际需要进行选择和应用。
希望本文的介绍能够对同步器的工作原理有所帮助，谢谢阅读！。
同步器工作原理
同步器工作原理一、概述同步器是多线程编程中常用的一种工具，用于控制多个线程的执行顺序和并发访问共享资源。
同步器的工作原理是通过线程之间的协调和互斥来实现的。
二、同步器的基本原理1. 线程的等待和唤醒机制：线程在执行过程中，可以通过等待和唤醒来实现线程之间的协调。
等待操作会使线程进入等待状态，释放占有的锁资源，等待其他线程的唤醒；唤醒操作会将等待状态的线程唤醒，使其重新竞争锁资源。
2. 共享资源的互斥访问：多个线程同时访问共享资源可能会导致数据不一致或者竞态条件的问题。
同步器通过互斥机制，保证同一时间只有一个线程能够访问共享资源，从而避免了数据不一致的情况。
三、常见的同步器1. 互斥锁：互斥锁是一种基本的同步器，通过对共享资源加锁来实现线程的互斥访问。
当一个线程持有锁时，其他线程需要等待锁的释放才能继续执行。
2. 信号量：信号量是一种计数器，用于控制同时访问某个资源的线程数量。
当信号量的计数器为0时，线程需要等待；当计数器大于0时，线程可以继续执行，并将计数器减1。
3. 条件变量：条件变量用于实现线程之间的等待和唤醒机制。
线程可以通过条件变量等待某个条件的满足，当条件满足时，其他线程可以通过唤醒操作将等待的线程唤醒。
四、同步器的应用场景同步器广泛应用于多线程编程中，常见的应用场景包括：1. 生产者-消费者模型：生产者和消费者共享一个缓冲区，生产者负责向缓冲区中生产数据，消费者负责从缓冲区中消费数据。
通过同步器可以实现生产者和消费者之间的协调和互斥，保证生产者和消费者的顺序执行。
2. 读写锁：在读多写少的场景中，可以使用读写锁来实现对共享资源的并发访问。
读写锁允许多个线程同时读取共享资源，但只允许一个线程写入共享资源。
3. 线程池：线程池中的线程可以通过同步器来实现任务的调度和协调。
线程池可以通过同步器来控制线程的启动和停止，以及线程之间的等待和唤醒。
五、同步器的优缺点同步器的优点是可以有效地控制多线程的并发访问，保证线程的安全性和数据的一致性。
同步器工作原理
同步器工作原理一、引言同步器是多线程编程中非常重要的概念，用于协调多个线程的执行顺序和互斥访问共享资源。
本文将详细介绍同步器的工作原理，包括同步器的定义、使用场景、工作原理及常见的同步器类型。
二、同步器的定义同步器是一种用于控制多线程并发访问的机制，它通过提供一组方法来实现线程的等待和唤醒操作，从而实现线程间的协调和互斥。
三、同步器的使用场景同步器常用于以下场景：1. 实现线程的互斥访问：当多个线程需要互斥地访问某个共享资源时，可以使用同步器来实现线程的互斥访问。
2. 实现线程的等待和唤醒：当某个线程需要等待其他线程的某个条件满足后再继续执行时，可以使用同步器来实现线程的等待和唤醒操作。
四、同步器的工作原理同步器的工作原理可以分为以下几个步骤：1. 状态管理：同步器内部维护一个状态变量，用于表示同步器的状态。
不同的同步器类型有不同的状态变量定义。
2. 线程的等待和唤醒：当一个线程需要等待某个条件满足时，它会调用同步器的等待方法，该方法会使线程进入等待状态，并释放对同步器的占用。
当其他线程满足了等待条件后，可以调用同步器的唤醒方法来唤醒等待的线程。
3. 线程的互斥访问：当多个线程需要互斥地访问某个共享资源时，它们会先尝试获取同步器的控制权。
如果成功获取了控制权，则可以执行临界区代码；否则，线程将被阻塞，直到其他线程释放了同步器的控制权。
五、常见的同步器类型1. 互斥锁：最常见的同步器类型之一，提供了对临界区的互斥访问。
2. 信号量：用于控制同时访问某个资源的线程数量。
3. 条件变量：用于实现线程间的等待和唤醒操作。
4. 栅栏：用于实现多个线程之间的同步，当所有线程都到达栅栏点时，它们才能继续执行。
5. 读写锁：用于实现读写操作的并发访问控制，允许多个线程同时读取共享资源，但只允许一个线程写入共享资源。
六、总结同步器是多线程编程中重要的工具，它通过提供一组方法来实现线程的等待和唤醒操作，以及线程的互斥访问。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作原理:
当任何一根拨叉作轴向移动到空档位或某 档位时，必有一个凹槽正好对准自锁钢球，钢 球在自锁弹簧压力作用下嵌入凹槽内，以防止 拨叉及轴自行移动，起到自锁定位的作用。
B 齿端倒斜面
C 减薄齿
(2)互锁装置
拨叉轴
互锁销
作用:
互锁钢球
是防止变速器换档时同时挂入两个档 位，造成变速器齿轮“卡死”,甚至使 机件严重损坏。
(3)倒挡锁
驾驶员在换倒挡 时要克服倒挡锁 弹簧弹力，加大 的换挡阻力，可 提醒驾驶员。
变速杆 倒挡锁弹簧
作用: 是防止驾驶员误挂 倒挡，以免发生变 速器齿轮冲击和交 通安全事故。
倒挡锁销 倒挡拨块
倒挡拨叉轴
弹簧锁销式倒档锁
2、变速器远距离外操纵机构 • 在后置后驱或前置前驱的汽车上，通常汽车变速 器距离驾驶员座位较远，变速杆和变速器之间通 常需要用连杆机构联接，进行远距离操纵。
（4）重新接合离合器， 同时加空油，使V4>V3 （5）再分离离合器，等到 V4=V3时，挂入四挡。
(二)同步器的功用
使结合套与待啮合齿圈迅速同步，缩短 换挡时间，同时防止啮合时齿间冲击。
(三)同步器的分类
锁环式惯性同步器 锁销式惯性同步器
1、锁环式惯性同步器
（1）组成：
锁环 接合套 花键毂 锁环
5、变速器发热 1）现象：汽车行驶一段路程后，用手触 摸变速器时，有烫手的感觉。 2）原因： （1）轴承装配过紧； （2）齿轮啮合间隙过小； （3）齿轮油缺少或不符。 3）诊断：先检查齿轮油平面和齿轮油质 量；再结合发热部位，逐项检查排除。
6、变速器漏油 1）现象：齿轮油从轴承盖或结合部位渗漏， 齿轮油消耗量大。 2）原因：密封不良或油封损坏、壳破、油 过多、通气孔堵塞。 3）诊断：根据油迹部位来诊断漏油原因。
第四节
变速器操纵机构
一、功用与要求 （1）功用：保证驾驶员能准确可靠地使变速器换入某 （2）要求： 自锁功能：防止自动换挡、脱挡。 互锁功能：保证变速器不会同时换入两个挡位。 倒挡锁：防止误换倒挡。 二、分类 多用于轿
直接操纵式 远距离操纵式
车上
1、直接操纵式变速器操纵机构的构造
叉形拨杆 换档轴 五、六档拨块 变速杆 五、六档 拨叉轴 一、二档 拨叉轴 倒档拨叉轴
3）诊断： （1）检查变速叉是否弯曲变形，自锁和互锁 钢球是否损坏，弹簧是否过硬。 （2）检查操纵机构是否变形。 （3）如上述检查正常，应检查同步器是否损 坏，主要监视：同步器是否散架同步锥环 内锥面螺纹是否磨损，滑块是否磨损，弹 簧弹力是否过软。 （4）如同步器正常，应检查变速器第一轴是 否弯曲，花键是否磨损。
2、变速器跳档 （1）现象：汽车行驶中，变速杆自动跳入 空档位置（一般多在中、高速负荷时突然 变化或汽车剧烈振动时发生）。 （2）原因： 1)变速器齿轮或齿套磨损过量。 2)变速叉轴凹槽及变速杆末端圆弧工作面磨 损,或自锁装置失效。 3)变速器轴、轴承磨损,使轴转动时齿轮啮 合不好发生跳动或轴向窜动。 4)操纵机构变形松旷,使齿轮在齿长位置啮 合不足。
（3）诊断： 1）发现某档跳档时，仍将变速杆挂入该档， 然后拆下变速器盖察看齿轮啮合情况，如 啮合良好，应检查换档机构。 2）挂档无阻力或阻力甚小，说明自锁失效。 应检查自锁钢球和变速叉轴上的凹槽是否 磨损过甚，自锁弹簧是否过软、折断。 3）如齿轮未完全啮合，应检查拨叉是否磨损 或变形。如弯曲应校正。 4）如换档机构良好，应检查齿轮是否磨成锥 形。轴承是否松旷。
（1）在四档时 V4=V3
3 5 4
（2）踩下离合器,退入空档 V4=V3 V4<V5 故V3<V5 （3）空档停留片刻,因动力中断, V5下降快 V3下降慢 （4）当V3=V5时,接合套
左移挂入五档
2、从高速挡换入低速挡
（1）在五档时 V3=V5
5
3
4
（2）踩下离合器,退入空档 V3=V5 V4<V5 故V3>V4 （3）此时,V5下降快,带V4下 降快,而V3下降慢
3、挂档困难 1）现象：不能顺利挂入档位，常发生齿轮撞 击声。 2）原因： （1）变速叉轴弯曲变形; （2）自锁或互锁钢球损伤,锁紧弹簧过硬； （3）变速联接杆调整不当或损坏; （4）同步器耗损或有缺陷； （5）变速器轴弯曲变形或花键损坏。 除了变速器故障外，离合器分离不彻底，齿 轮油规格不符，也会造成挂档困难。
锁止角
（3）锁销式同步器的检修
A、锥盘变形，应更换。 B、锥环锥面上的螺纹槽磨损严重使其与锥 盘端面相接触，则同步作用消失，可采用 车削锥环端面修复，但车削总量≤1mm； 如锥环锥面上的螺纹槽深度〈0.1mm应更 换同步器总成。 C、锁销、传动销松动或散架，锁止角磨损 异常，则同步器失效，应更换。
（4）锁环式同步器的检修
A.锁环内锥面的磨损：保证≥80%的接 触面积。 B.锁环和接合套的锁止角(45°)磨损： C.滑块凸台磨损: D.锁环上滑块槽磨损、滑块支承弹簧 断裂或弹力不足、接合套和花键毂磨 损:
2、锁销式惯性同步器
特点：
摩擦锥环
定位销
以锁销代替
锁环，锁销 中部和接合 套上相应的 销孔两个端
4、变速器乱档 1）现象：汽车起步挂档或行驶中换档，所 挂档与需要档位不符，或虽然挂入所需档 位但不能退回空档，或一次挂入两个档位。 2）原因： （1）互锁装置失效； （2）变速杆下端、拨块凹槽磨损过大。
3）诊断： （1）变速换档杆若能任意摆动，且能打圈， 则为定位销折断。 （2）挂档时，变速换档杆稍偏离一点位置， 就会挂上不需要的档位，是换档杆拨动端 工作面磨损过大所致。 （3）若同时挂上两个档位，就是互锁机构失 效。 （4）如摆转角度正常,仍挂不上或摘不下档, 则是变速杆下端从凹槽中脱出。
横向拉杆 变速杆
纵 向 拉 杆
桑塔纳2000型乘用车五档手动变速器的远距离操纵机构
桑塔纳2000型乘用车五档手动变速器的内换档机构
第五节 手动变速器故障诊断
1、变速器的异常声响 1）空档发响 （1）现象：怠速空档响，踩离合器响声消失。 （2）原因： ①变速器与发动机安装时曲轴与变速器第一轴中 心线不同心，或变速器壳变形。 ②第二轴前轴承磨损、污垢、起毛。 ③变速器常啮齿轮啮合不良（磨损、齿侧间隙过 大、个别齿损伤、未成对更换）。 ④拨叉与接合套间隙过大。
2）挂档后发响 （1）现象：挂入某档位响，随转速升高响 声加大；当滑行或低速时响声减小或消失。 （2）原因： ①轴弯曲变形、轴的花键与滑动齿轮毂配 合松旷。 ②齿轮啮合不当，或轴承松旷。 ③操纵机构各联接处松动，变速叉变形。 ④主减速器主、从动锥齿轮配合间隙过大。
（3）诊断： ①发动机怠速动转，变速器空档有异响，踩 下离合器踏板后声响消失，多为常啮齿轮 啮合不良。 ②变速器各档均有声响，多为基础件、轴、 齿轮、花键磨损使形位误差超限。 ③挂入某档、声响严重、则说明该档齿轮磨 损严重 ④起动后尚未挂档就发响，且在汽车运行中 车速变化时声响严重，说明输出轴前后轴 承磨损过度。
自锁钢球
互锁销
倒档拨叉 五、六档拨叉
三、四档拨叉
一、二档拨叉
变 速 器 操 纵 机 构
3、锁止机构 (1)自锁装置 A 自锁弹簧、自锁钢球、自锁凹槽
自锁弹簧 自锁钢球 互锁 钢球
互锁 销
拔叉轴
结构: 自锁装置由自锁弹簧、自锁钢球和拨叉轴上自 锁凹槽组成。 作用: 防止变速器自动脱档，并保证轮齿全齿长啮合， 使驾驶员具有明显的手感。
面的倒角产
生锁止。
摩擦锥盘 锁销
（1）构造
以东风EQ1090E型汽 车变速器锁销式惯性同步 器为例，有三个定位销和 三个锁销，间隔穿过接合 套。 特点：摩擦锥盘磨损 后，可更换，成本低。
（2）工作原理
摩擦锥盘 钢球 一轴常啮齿 轮
定位销
二轴四 档齿轮
结合套 锁销 定位销
摩擦锥环
挂档时，接合套 带动定位销及摩擦锥 环，顶压在摩擦锥盘 上，由于不同步产生 摩擦力矩，此时锁销 与接合套倒角相对， 无论驾驶员施加多大 的力都无法挂上档。 同步后，摩擦力矩消 失，力F1作用下，锁 销被拨动一个角度， 顺利挂档。
环槽
定位销 滑块
细牙螺旋槽
(2)原理
锁环
0.5 齿 厚
结合套
a:空档
c：锁止消除
结合齿圈
定位销、滑块
b：挂档、锁止
d：同步啮合
• 锁环式惯性同步器的换档过程可归纳为： 推动件(滑块)推动摩擦件(锁环锥面与齿圈 锥面)接触产生摩擦力矩——同步件(锁环) 顺转或倒转一个角度——锁止件锁止面(花 键齿倒角)起锁止作用阻止接合套前进—— 摩擦力矩增长,迅速同步——摩擦力矩消 失——拨环力矩作用下同步件(锁环)连同 待啮合齿轮相对接合套倒转或顺转一个角 度，锁止作用消除——接合套与待啮合的 齿圈进入啮合完成换档。
第三节
同步器
普通齿轮变速器的换档方式有三种：
步器 • 同 直齿滑动齿轮
• 接合套 • 同步器
பைடு நூலகம்
学习目标：
1.了解同步器的作用； 2.掌握锁环式、锁销式同步 器的结构及其同步原理； 3.熟悉锁环式、锁销式同步 器的应用及检修内容。
一、同步器的功用:
(一)无同步器时变速器的换挡过程
1、从低速挡换入高速挡
