化工仪表及自动化答案(第五版终极版)

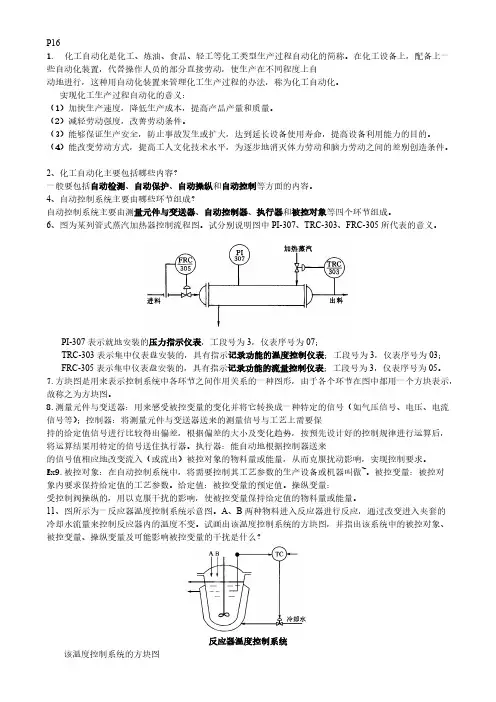

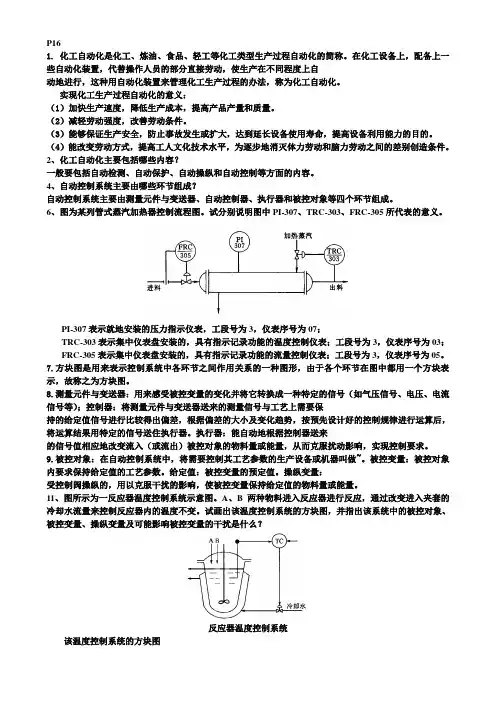

答：主要由测量与变送器、自动控制器、执行器、被控对象组成。

答：在自动控制系统中，将需要控制其工艺参数的生产设备或者机器叫被控对象。

生产过程中所要保持恒定的变量，在自动控制系统中称为被控变量。

工艺上希翼保持的被控变量即给定值。

具体实现控制作用的变量叫做控制变量。

答：系统的输出变量是被控变量，但是它经过测量元件和变送器后，又返回到系统的输入端，能够使原来的信号减弱的做法叫做负反馈。

负反馈在自动控制系统中的重要意义是当被控变量， y 受到干扰的影响而升高时，惟独负反馈才干使反馈信号升高，经过比较到控制器去的偏差信号将降低，此时控制器将发出信号而使控制阀的开度发生变化，变化的方向为负，从而使被控变量下降回到给定值，这样就达到了控制的目的。

Tsp - 干扰 T控制器执行器反应器x e p qZ温度测量变送被控对象：反应器被控变量：反应温度控制变量：冷却水流量：干扰变量 A、B 的流量、温度。

当被控变量反应温度上升后，反馈信号升高，经过比较使控制器的偏差信号 e 降低。

此时，控制器将发出信号而使控制阀的开度变大，加大冷却水流量，从而使被控变量下降到 S.P。

所以该温度控制系统是一个具有反馈的闭环系统。

当反应器的温度超过给定值时，温度控制器将比较的偏差经过控制运算后，输出控制信号使冷却水阀门开度增大，从而增大冷却水流量，使反应器内的温度降下来。

这样便可以通过控制作用克服干扰作用对被控变量的影响。

系统由一个平衡状态过渡到另一个平衡状态的过程，称为系统的过渡过程。

非周期衰减过程、衰减振荡过程、等幅振荡过程、发散振荡过程。

答：自动控制系统衰减振荡过渡过程的品质指标有最大偏差、衰减比、余差、过渡时间、振荡周期或者频率。

影响因素有被控对象的额性质，自动化装置的选择和调整。

描述对象特性的参数有放大系数K、时间常数 T、滞后时间г物理意义： K：反应的是对象处于稳定状态下的输出变化量和输入变化量之间的关系。

T：系统在受到阶跃输入作用后输出达到稳定值的 63.2%所需时间系统受到输入作用后，输出保持初始速度变化，达到稳定值所需时间。

г：是纯滞后时间гo 和容量滞后гc 的总和纯滞后普通是由于介质的输送或者热的传递需要一段时间引起的。

容量滞后普通是因为物料或者能量的传递需要通过一定阻力而引起的。

影响：对于控制通道。

K 大，控制变量的变化对被控变量的影响就大，即控制作用对扰动的补偿能力强，余差也小； K 小，控制作用的影响不显著，被控变量变化缓慢，但 K 太大，会使控制作用对被控变量的影响国强，使系统稳定性下降在相同的控制作用下，时间常数 T 大，则被控变量的变化比较缓慢，但过渡过程时间较长。

若 T 小，则被控变量变化速度块， T 太大或者太小，在控制上都将存在一定艰难，因此需根据实际情况适中考虑。

由于г的存在使控制作用总是落后于被控变量的变化，造成被控变量的最大偏差增大，控制质量下降。

因此，应尽量减小滞后时间г。

对于扰动通道， K 大对控制不利，会使最大偏差增大， K 小，对控制变量不会产生多大影响。

T 大扰动作用比较平缓，被控变量变化较平稳，对象较易控制纯滞后不影响控制系统的品质，容量滞后的存在，使阶跃扰动的影响趋于缓和，被控变量的变化相应也缓和一些。

因此，对系统有利。

在稳定状态时，对象一定的输入就对应着一定的输出。

这种特性称为对象的静态特征，而K 在数值上等于对象重新稳定后的输出变化量与输入变化量之比，所以放大系数是对象静态特性。

时间常数 T 和滞后时间г都描述的是达到稳态值前的过程，故是对象的动态特性。

答：相对百分误差是指绝对误差中的最大值Δ max 与仪表量程的百分比。

允许的相对百分误差是仪表在规定的正常情况下允许的相对误差的最大值。

6 = 士仪表允许的最大绝对误差值100%允测量范围上限值测量范围下限值答：将仪表的允许相对百分误差去掉“±”号及“％”号，便可以用来确定仪表的精确度等级。

目前常用的精确度等级有 0.005，0.02，0.05，0.1，0.2，0.4，0.5，1.0，1.5，2.5，4.0 等。

答：它的测压原理是将被测压力通入弹簧管后，由于弹簧管的变形使其自由端发生位移，放大后就可以由指针在仪表盘上指示出相应的压力值。

答：应片式压力计：电阻应变片6 = max 100%测量范围上限值测量范围下限值电阻式压力计：单晶硅片答:它的工作原理是将弹簧管的位移转换成电容量的变化， 将被测膜片作为电容器的可动极板， 与固定极板组成可变电容器。

当被测压力改变时由于被测膜片的弹性变形产生位移， 改变两极 板之间的距离。

造成电容量的变化。

特点：结构紧凑，灵敏度高，过载能力大，分量轻，使用方便。

答：①压力计应安装在易观察和检修的地方。

②安装地点应力求避免振动和高温影响。

③测量蒸汽压力时， 应加装凝液管， 以防止高温蒸汽直接与测压元件接触， 对于有腐蚀性介质 的压力测量，应加装有中性介质的隔离罐。

④压力计的连接处，应根据被测压力的高低和介质性质，选择适当的材料，作为密封垫片，以 防泄漏。

⑤当被测压力较小， 而压力计与取压口又不在同一高度时， 对由此高度而引起的测量误差应按 Δp ＝±Hρg 进行修正。

⑥为安全起见， 测量高压的压力计除选用有通气孔的外， 安装时表壳应向墙壁或者无人通过之处， 以防发生意外。

答：在化工生产中，测量流量，以便为生产操作和控制提供依据，使产过程达到优质高产和安 全生产以及进行经济核算所必需的一个重要参数。

答：它的测压原理是基于流体流动的节流原理， 利用流体经过节流装置产生的压力差来实现流 量测量的，当流体流经节流件时，会发生流速的改变，便会产生差压，在一定条件下，流量与 节流件先后的差压有一定的单位对应关系。

影响因素;1)节流装置安装不正确；2)倒压管安装不正确或者浮现阻塞、渗漏等现象；3)差压计安装或者使用不正确；4)板孔入口边缘的磨损；5)被测流体工作状态的变动。

答:它的工作原理是流体流过环系的时候，节流作用使浮子上下表面产生压力差形成上升力， 它与浮力合力使浮子向上运动，当上升力与浮子本体分量相等的时候，浮子平衡在一个位置， 浮子平衡高度与流体流量的对应关系，这个高度代表流量的大小。

答：椭圆齿轮流量计的特点是： 测量精度高、 对流体黏度变化不敏感， 特殊合用于测量高黏 度 的流体流量，但要求被测介质干净，不含固体颗粒，普通不宜在高温或者低温下使用。

答：一种是直接式质量流量计，即直接测量流体的质量流量；另一种是间接式或者推倒式质量流量计， 这种质量流量计是利用体积流量计和密度计组合来 测量质量流量的。

答：铂铑 30-铂铑 6 热电偶、铂铑 10-铂热电偶、镍铬-镍硅热电偶、镍铬-考铜热电偶、铜-康 铜热电偶；所配用的补偿导线是铜-镍铜；注意： 1)补偿导线与热电偶型号匹配； 2)正负极对应，不能接反； 3)新冷端温度恒定，原冷端和新冷端温度在 0-100 摄氏度范围内。

原因：由热电偶测温原理知道，惟独热电偶冷端温度恒定时热电势才是被测温度的单值函数， 但由于热电偶的工作端和冷端离的很近， 而且冷端暴露在空间， 容易受到周围环境温度的影响， 所以很难保持冷端温度恒定，固然可以做的热电偶很长，但消耗过多金属材料，太浪费，解决 这个问题的方法是使用一种专用导线称“补偿导线”。

答： 采用补偿导线后， 把冷端从高温或者不稳定的地方延伸到低温关系稳定的操作室中， 由于操 作室的温度普通高于 0 摄氏度， 故冷端温度还是不能保持 0 摄氏度恒定， 由于工业上常用的热 电偶冷端温度均为 0 度， 同时所用仪表也是按照这种关系配套的， 因此计算结果还是有很大误 差的，因此必须对其修正，保证冷端温度 0 度恒定。

即冷端温度补偿。

方法： 1)冷端温度保持 0 度恒定的方法； 2)冷端温度修正方法； 3)校正仪表零点法； 4)补 偿电桥法； 5)补偿热电偶法。

答： 采用补偿导线后， 把热电偶的冷端从温度较高和不稳定的地方， 延伸到温度较低和比较稳 定的操作室内，但冷端温度还不是 0℃。

而工业上常用的各种热电偶的温度-热电势关系曲线 是冷端温度保持为 0℃的情况下得到的，与它配套的使用的仪表也是根据这一曲线进行刻度 的，由于操作室的温度变化而变化，这样测量结果就会产生误差。

因此，要进行冷端补偿。

补偿方法： (1)冷端温度保持为 0℃的方法(2)冷端温度修正方法(3)校正仪表零点法(4) 补偿电桥法(5)补偿热电偶法答：利用金属材料的电阻随温度的改变而改变的特性测温的。

常用的热电阻有铂电阻和铜电阻 Pt50 Pt100 Cu50 Cu100 (R0=50、100)答：所谓控制器的控制规律是指控制器的输出信号 P 与输入偏差信号 e 之间的关系，即 p=f(e)=f(z-x) 式中， Z 为测量值信号； x 为给定值信号； f 为某种函数关系。

常用的控制规律有位式控制，比例控制(P)，积分控制(I) ,微分控制(D) ,以及它们的组合 控制规律，例 PI,PD,PID 等。

答：控制器的控制规律是指控制器的输出信号与输入信号之间的关系，即 p=Kp*e,式中， Kp 为比例放大系数。

所谓比例度就是指控制器输入的变化相对值与相应的输出变化相对值之比的百分数。

比例度δ和放大倍数 Kp 都能表示比例控制器控制作用的强弱。

只无非 Kp 越大， 表示控制作用 越强，而δ越大，表示控制作用越弱。

答：表达式为 KI ∫edt P 为输出变化量， e 为输入偏差， KI 为积分速度。

因为有偏差存在时，输出信号将随时间增长(或者减小)。

当偏差为零时，输出才住手变化而稳 定在某一值上，所以积分控制能消除余差。

积分时间是积分速度的倒数 Ti=1/Ki积分时间 Ti 越短， Ki 越大，积分作用越强，过渡时间越短，于是易于消除余差；反之亦然。

P=Td (de/dt)微分控制规律的输出不能反映偏差的大小， 假如偏差固定， 即使数值很大， 微分作用也没 有输出，于是控制结果不能消除偏差，所以不能单独使用这种控制器。

p=Kp (e+ (1/Ti) ∫edt+ Td (de/dt))比例控制规律：反应快，控制及时；当系统的负荷改变时，控制结果有余差；积分控制规律：控制缓慢，但能消除余差；微分控制规律：有一定的超前控制作用，能抑制系统的振荡，增强稳定性。

答：气动执行器主要由执行机构和控制结构两部份组成。

执行机构的作用：是执行器的推动装置，它根据控制信号(由控制器发出)压力的大小产生相 应的推力，，推动控制结构动作，所以它是将信号压力的大小转换为阀杆位移的装置控制机构：是指控制阀，它是执行器的控制部份，它直接与被控介质接触，控制流体的流量所 以它是将阀杆的位移转换为流过阀的流量的装置。
