建筑工程测量单元1 绪论
工程测量绪论水准测量原理
◆水准原点建在青岛市内，作为我国的国家高程 基准。1956年高程基准的高程为72.289米， 1985年高程基准的高程为72.260米。
.
24
本课程的特点和要求
（1）特点 ●内容多：
理论+实践 操作+应用
●实践性强，责任性要求高：
—必须遵照测量的规范和规则。
.
25
（2）学习要求
①学会和掌握测量的基本作业方法 角度测量、距离测量、高程测量
（仪器的基本操作、作业程序、记录、成果整理） ②学会控制测量、地形测量、施工放样
的基本作业方法 （外业测量、内业计算与绘图） ③建立测量误差的基本概念 （掌握测量误差的基本理论和测量误差的计算） ④完成实训任务，满足实训要求 （随堂实训、实训周）
.
32
§ 2-2 水准测量原理
要求：测量A，B两 点间的高差h
思路：
在A，B上竖立标尺，
用水准仪构筑一条水 平视线
该视线在两尺上截得 读数a和b
则B比A高出
h=a-b 注：高差h有正有负
.
33
一、计算未知点高程
1．高差法
测得A、B两点间高差hAB后，如果已知A点的高程HA，则B
点的高程HB为： H BH AhAB
37
一般的望远 镜只需望远， 不需瞄准。 所以有物镜， 目镜（加调 焦镜）即可。
测量望远镜 要能瞄准。
所以要有十 字丝。目标 的象与十字 丝重合即瞄 准。
.
38
望远镜与视差
建筑施工测量课件子单元1-1 建筑工程测量的任务、内容、现状和发展
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
这是国产全站仪， 可电子测角，光电 测距，可取代经纬 仪和钢尺，是目前 专业测量最常用的 仪器。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
这是静态测量型卫星定位测量接收机在作业，摆上 30分钟左右就行了，不用读数，不用瞄准，全自动。
2.测设：又称放样，是将规划设计和管理等工作形成的 图纸上的建筑物、构筑物或其它图形的位置在现场标定出来， 作为施工的依据。
设计图
测设
建设现场
测量的分类
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
1.大地测量
测定地球的形状和大小，在 广大地区建立国家大地控制网 等方面的技术和方法，为测量 的其它分支提供最基础的测量 数据和资料。大地测量又分为 常规大地测量和卫星大地测量。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
这是国产电子经 纬仪，电子经纬仪可 自动显示角度值，不 用人工读数。目前价 格低于同等精度的光 学经纬仪。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
电子经纬仪上 加一个激光发生器， 可发出红色光束， 用于指示方向，称 为电子激光经纬仪。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
普通光学水准仪
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
自动安平水准仪，可省去“精确整平”这个令人心烦的操作

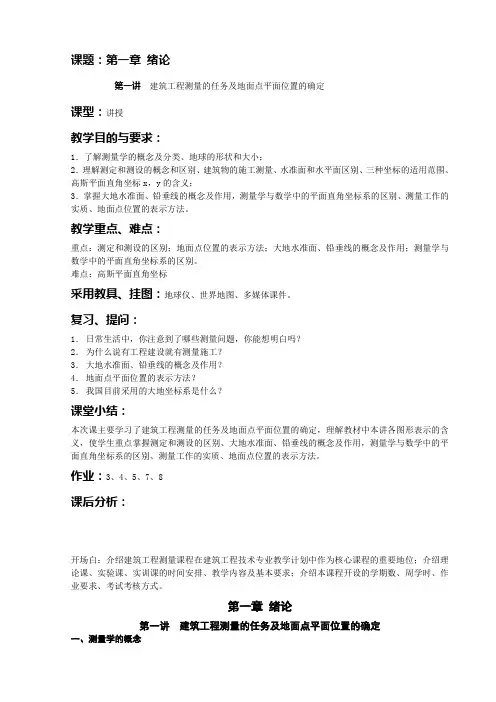

1.1绪论 建筑工程测量的任务及地面点平面位置的确定
课题：第一章绪论第一讲建筑工程测量的任务及地面点平面位置的确定课型：讲授教学目的与要求：1．了解测量学的概念及分类、地球的形状和大小；2．理解测定和测设的概念和区别、建筑物的施工测量、水准面和水平面区别、三种坐标的适用范围、高斯平面直角坐标x，y的含义；3．掌握大地水准面、铅垂线的概念及作用，测量学与数学中的平面直角坐标系的区别、测量工作的实质、地面点位置的表示方法。
教学重点、难点：重点：测定和测设的区别；地面点位置的表示方法；大地水准面、铅垂线的概念及作用；测量学与数学中的平面直角坐标系的区别。
难点：高斯平面直角坐标采用教具、挂图：地球仪、世界地图、多媒体课件。
复习、提问：1．日常生活中，你注意到了哪些测量问题，你能想明白吗？2．为什么说有工程建设就有测量施工？3．大地水准面、铅垂线的概念及作用？4．地面点平面位置的表示方法？5．我国目前采用的大地坐标系是什么？课堂小结：本次课主要学习了建筑工程测量的任务及地面点平面位置的确定，理解教材中本讲各图形表示的含义，使学生重点掌握测定和测设的区别、大地水准面、铅垂线的概念及作用，测量学与数学中的平面直角坐标系的区别、测量工作的实质、地面点位置的表示方法。
作业：3、4、5、7、8课后分析：开场白：介绍建筑工程测量课程在建筑工程技术专业教学计划中作为核心课程的重要地位；介绍理论课、实验课、实训课的时间安排、教学内容及基本要求；介绍本课程开设的学期数、周学时、作业要求、考试考核方式。
第一章绪论第一讲建筑工程测量的任务及地面点平面位置的确定一、测量学的概念1.测量学的定义：是研究三维空间中各种物体的形状、大小、位置、方向和其分布的学科。
物体：指地球表面或其广大区域或其局部区域；图纸上设计好的建筑物（由此导出测量学的两大内容）2．测量学的内容：包括测定和测设两部分。
（1）测定的定义：是指使用测量仪器和工具，通过测量和计算，得到一系列特征点的测量数据，将地球表面的地物和地貌缩绘成地形图。
工程测量01绪论
一、测绘学介绍 （一）定义
测绘学是研究地球形状和大小、确定地球表面（包 括空中、地表、地下和海洋）物体的空间位置，以及 对于这些空间位置信息进行处理、储存、管理的科学。
它包括测量和制图两项主要内容。
测绘学按照研究对象及采用技术的不同，又可分为 下列学科：
1、大地测量学 2、摄影测量学 3、工程测量学 4、海洋测量学 5、地图制图学
1:298.3
1940年前苏联
IUGG-75 WGS-84
6378140 6378137
6356755.3 6356752
1:298.257 1:298.257223563
1979年国际大地 测量与地球物理
联合会
1984年美国
第9页/共32页
2024/7/22
9
第二节 地面上点位的确定
图1-2 大地坐标系
第16页/共32页
16
第三节 用水平面代替水准面的限度
二、地球曲率对高程的影响
如图1-7所示，地面点B′在球面和水平面上的投影分别为B和C，并设这两 点的高差为Δh，从图中可以看出，∠CAB=α/2，因该角很小，若以弧度表 示，则有：
放样方法：方向交会法、距离交会法、方向距离交会法、极坐标法、坐 标法、偏角法、偏距法、投点法等。
仪器：光学、电子经纬仪、水准仪、全站仪以及GPS技术等。
第5页/共32页
2024/7/22
5
第一节 概述
（4）建筑物竣工测量
竣工测量：工程建设项目竣工验收时所进行的测量工作。 目的：根据控制网点测定已有建筑物的实际位置以及部分建筑物 的几何形体，以检验施工质量，为工程的验收、决算、维护等工作 提供依据。 竣工测量的成果主要包括：竣工总平面图、分类图、辅助图、断 面图以及道路曲线元素、细部点坐标、高程明细表等。

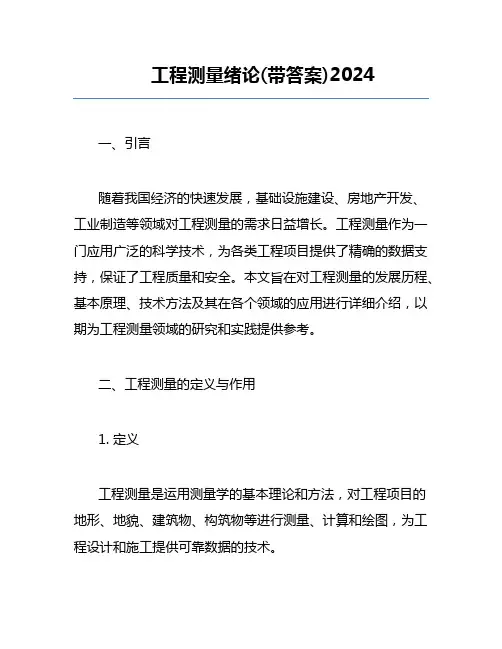

工程测量绪论(带答案)2024
工程测量绪论(带答案)2024一、引言随着我国经济的快速发展，基础设施建设、房地产开发、工业制造等领域对工程测量的需求日益增长。
工程测量作为一门应用广泛的科学技术，为各类工程项目提供了精确的数据支持，保证了工程质量和安全。
本文旨在对工程测量的发展历程、基本原理、技术方法及其在各个领域的应用进行详细介绍，以期为工程测量领域的研究和实践提供参考。
二、工程测量的定义与作用1. 定义工程测量是运用测量学的基本理论和方法，对工程项目的地形、地貌、建筑物、构筑物等进行测量、计算和绘图，为工程设计和施工提供可靠数据的技术。
2. 作用（1）为工程设计和施工提供基础数据。
工程测量为工程项目的规划、设计、施工和验收提供了必要的数据支持，保证了工程质量和安全。
（2）指导施工。
通过测量数据，施工人员可以准确掌握工程项目的位置、高程和尺寸，确保施工顺利进行。
（3）监测工程变化。
工程测量可以实时监测工程项目的变化，为工程项目的调整和优化提供依据。
（4）验收和评估。
工程测量数据是工程项目验收和评估的重要依据，可以确保工程项目的质量和效益。
三、工程测量的基本原理1. 测量原理工程测量基于以下基本原理：（1）相似原理：测量对象与实际对象在形状、大小和位置上相似。
（2）几何原理：测量数据符合几何学的公理和定理。
（3）物理原理：测量数据遵循物理学的规律。
2. 测量方法工程测量方法主要包括以下几种：（1）直接测量：通过测量工具直接获取测量数据。
（2）间接测量：通过测量与待测对象相关的其他参数，推算出待测对象的数据。
（3）组合测量：将多种测量方法相结合，提高测量精度。
四、工程测量的技术方法1. 地形测量地形测量是对地表起伏形态及其位置关系的测量。
主要包括以下几种方法：（1）水准测量：利用水准仪测量地面高程。
（2）三角测量：利用三角形的边长和角度关系测量地面高程。
（3）卫星测量：利用全球定位系统（GPS）测量地面高程。
2. 建筑物测量建筑物测量是对建筑物及其附属设施的位置、形状、尺寸等进行测量。
教学课件 建筑工程测量--史兆琼
第一章 绪论
目录
1.1 建筑工程测量的任务及作用 1.2 地球的形状及大小 1.3 地面点位的确定 1.4 用水平面代替水准面的限度 1.5 测量工作概述 1.6 测量常用的计量单位与换算
第一章 绪论
1.1 建筑工程测量的任务及作用
测量学是研究地球的 形状和大小以及确定地球 表面（包括空中、地面和 海底）点位关系的一门科 学。
程，以 H' 表示。
第一章 绪论
1.3 地面点位的确定
1.3.2 高程 （3）高差 地面上两点的高程之差称为 高差，用h表示，高差有方向和正 负。A、B两点的高差为：
hAB H B H A H B H A
第一章 绪论
1.3 地面点位的确定 1.3.2 高程
当hAB为正时，B点高于A点；当 hAB为负时，B点低于A点。BA两点的 高差为：hBA H A H B H A H B
由此可见，hAB hBA ，并且与 高程的起算面无关。它既是地面上 两点绝对高程之差，又是相对高程 之差。
第一章 绪论
1.4 用水平面代替水准面的限度
在普通測量中，当測区范围较小 时，常以水平面代替水准面，这样可 使绘图和计算工作大为简化。那么， 究竟在多大的范围内才容许用水平面 代替水准面呢？下面就其对距离和高 程的影响进行分析。
第一章 绪论
1.3 地面点位的确定 1.3.1 坐标
（2）高斯平面直角坐标 在实际测量工作中，
通常采用高斯横圆柱投影 的方法来建立平面直角坐 标系统。高斯提出的横圆 柱投影是一种正形投影。 其投影的方法是：设想把 一个平面卷成一个横圆柱， 套在圆球外面，使横圆柱 的轴心通过圆球的中心， 并使横圆柱与球面上的一 根中央子午线NoS相切（如 图1—4），
建筑测量第1章绪论复习题
第一章绪论一、填空题：1._______________是研究建筑工程在勘测设计、施工和运营管理阶段所进行的各种测量工作的理论、技术和方法的学科。
2._____________是指用一定的测量方法，将设计图纸上规划设计好的建筑物位置，在实地标定出来，作为施工的依据。
3.建筑工程测量的主要任务是__________________________、______________________和______________________________。
4.水准面有无数个，其中与平均海水面相吻合的水准面称为______________，它是测量工作的_________________。
5.对地球的认识过程为:自然球体_________ 地球椭球体球体________。
6.测量工作的实质是确定地面点的_______________。
7.平面直角坐标有__________________和____________________两种。
8.在广大区域内确定点的平面位置，一般采用____________________。
9.地面点的位置可以用它的_______________和_________来确定。
10.测定地面点平面直角坐标的主要测量工作是测量_______和___________。
11.当测区范围较______时，可以把测区__________看做平面，在这个平面上建立的测区________________，称为独立平面直角坐标系。
二、选择题：1. 在以（）Km为半径的范围内，可以用水平面代替水准面进行距离测量。
A.5B.10C.15D.202.在测量平面直角坐标系中，x轴表示什么方向?（）A.东西B.左右C.南北D.前后3. 测定点的坐标的主要工作是（）。
A.测量水平距离B.测量水平角C.测量水平距离和水平角D.测量竖直角4.（）的基准面是大地水准面。
A.竖直角B.高程C.水平距离D.水平角5. 建筑施工图中标注的某部位标高，一般都是指（）。
(完整版)中等职业学校建筑工程测量题库(附答案)
建筑工程测量题库第一章绪论一．名词解释1.绝对高程答案：地面点到大地水准面的铅垂距离。
二．填空题1.测量的三项基本工作是、、。
答案：角度测量距离测量高程测量2．测量工作的基准线是，基准面是。
答案：铅垂线大地水准面3.测量学中的平面直角坐标系，横轴为轴，向北为正，纵轴为轴, 向东为正，象限按时针方向编号。
答案：x，y，顺三．选择题1. 地面点的空间位置是用（ C ）来表示的。
A. 地理坐标B. 平面直角坐标C. 坐标和高程D.绝对高程2. 下面选项中不属于测量学任务范围内的是（ A ）。
A. 公路运营管理B. 测图C. 变形观测D. 放样3.下列说法错误的是（ C ）A.在室外进行的测角、量距和测高差成为外业工作B.将外业成果在室内进行整理、计算和绘图称为内业工作C.将观测结果记录在测量手簿上的工作属于测量内业工作D.无论是外业还是内业，都必须遵循“边工作边校核”的工作原则四.多选题1．确定地面点位的三个基本要素是( ACD )。
A．水平角 B．竖直角 C．水平距离 D．高差四．简答题1.简述测量的基本工作。
答题要点：测量的基本工作：水平角测量、距离测量、高差测量。
2.简述测量工作应该遵循的基本原则。
答题要点：测量工作应该遵循的原则：在布局上“从整体到局部”、在精度上“由高级到低级“、在程序上“先控制后碎部”；边工作边校核。
第二章水准测量一．名词解释1.视准轴答案：十字丝交点与物镜光心的连线。
2.闭合水准路线答案：由一已知高程的水准点出发，沿环线待定高程点进行水准测量，最后回到原水准点上的水准路线。
3.高差闭合差答案：在水准测量中，由于误差的存在，使得两点间的实测高差与其理论值不符，其差称为高差闭合差4.水准路线答案：由一系列水准点间进行水准测量所经过的路线。
5.水准点答案：用水准测量的方法测定的高程控制点。
1.下面是用水准仪在某测站对地面4个点测得的读数，其中最高的点是( A )。
A．0.500 B．1.231 C．2.345 D.2.3542.在水准测量观测过程中，若后视（A点）读数为1.325,前视（B点）读数为1.425，则A、B两点之间的高差为（ B ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单元1 绪论
思考与拓展题参考答案
1-1 测定与测设有什么区别？
答：测定是使用测量仪器，通过测量与计算将地面的地物地貌缩绘成图，供工程建设和行政管理之用；测设是将图上设计建（构）筑物的图形和位置在实地的标定出来，作为施工或定界的依据，又称放样。
两者的方向相反。
1-2 测量工作的基准面和基准线是什么？它们的关系是什么？
答：大地水准面是测量工作的基准面。
实际工作中也把水准面作为测量的基准面；测量工作的基准线是铅垂线。
它们的关系是铅垂线处处与水准面垂直。
1-3 大地水准面和参考椭球面的用途是什么？
答：大地水准面的用途是测量工作的基准面，是高程系统的起算面；参考椭球面的用途是测量计算的基准面，是坐标系统的投影面。
1-4 测量中的平面直角坐标系和数学上的平面直角坐标系有哪些不同？
答：一是坐标轴注记不同，测量学中的纵轴为X，横轴为Y，而数学中的纵轴为Y，横轴为X；二是象限注记的方向不同，在测量学中是顺时针方向为I、II、III、IV四个象限，而在数学中是逆时针方向注为I、II、III、IV四个象限。
1-5 设某地面点的经度为东经130°25′请问该点位于6度投影带的第几带? 其中央子午线的经度为多少?
答：该点位于6度投影带的22带，中央子午线的经度为129°
1-6 若我国某处地面点A的高斯平面直角坐标值为x＝2520179.89m，y＝18432109.47m，则A点位于第几带? 该带中央子午线的经度是多少?A点在该带中央子午线的哪一侧? 距离中央子午线和赤道各为多少米?
答：A点带号为18带，中央子午线经度为105°。
A点在中央子午线的西侧，距离中央子午线500000-432109.47=67890.53m，距离赤道为2520179.89m。
1-7 某地面点的相对高程为-34.58米，其对应的假定水准面的绝对高程为168.98米，则该点的绝对高程是多少？绘出示意图。
解：168.98 - 34.58=134.40米。
1-8 已知A、B、C三点的高程分别为156.328m、45.986m和451.215m，则A至B、B至C、C至A的高差分别是多少？
解：h AB= 45.986 -156.328 = - 110.342m
h BC= 451.215 - 45.986 = 405.229m
h CA= 156.328-451.215 = - 294.887m
1-9 已知A点的高程为78.654m，B点到A点的高差为-12.325m，问B点高程为多少？
解：H B= H A -h BA =78.654m -（-12.325 m）= 90.979m。
1-10 如何理解确定地面点位的基本测量工作？
答：测量工作就是先测出决定点位几何关系的三个要素，水平角、水平距离和高差，再通过一定的计算得到点在坐标系的Ｘ、Ｙ和高程系的Ｈ。
因此确定地面点位的基本测量工作是角度测量、距离测量和高差测量。
1-11如何理解测量工作的基本程序和原则？
答：测量工作的基本程序是“从整体到局部，“先控制后碎部”、“从整体到局部”和“由高级到低级”，这样可以保证成果精度，统一坐标系统和高程系统。
测量工作的原则是“边工作边检核”，这样可以及时发现错误和防止错误。
