新型系泊系统的设计方法及其水动力性能分析

新型系泊系统的设计方法及其水动力性能分析

新型系泊系统的设计方法及其水动力性能分析一、概述随着海洋资源的日益开发和利用,系泊系统在海洋工程中的应用越来越广泛,其设计优化及性能分析成为海洋工程领域的重要研究内容。

新型系泊系统的设计及其水动力性能分析,对于保障海洋平台、船舶等海洋结构物的安全、稳定与高效运行至关重要。

传统的系泊系统设计往往基于经验公式和简化的力学模型,难以准确反映实际复杂环境下的水动力特性。

随着计算流体力学、结构动力学等学科的快速发展,以及高性能计算机和数值模拟技术的广泛应用,新型系泊系统的设计方法正在向精细化、智能化和集成化方向发展。

本文旨在探讨新型系泊系统的设计方法及其水动力性能分析。

将介绍系泊系统的基本类型和结构特点,以及其在海洋工程中的应用场景。

重点阐述新型系泊系统的设计原则、关键技术和创新点,包括材料选择、结构设计、优化算法等方面。

通过数值模拟和实验研究,分析新型系泊系统在不同海况下的水动力性能,评估其稳定性和可靠性,为实际工程应用提供理论支撑和技术指导。

1. 新型系泊系统的重要性和应用背景随着海洋工程和船舶工业的飞速发展,新型系泊系统在海上工程结构物,特别是风力发电、海洋石油开采、海上货物运输等领域的应用越来越广泛。

系泊系统的主要功能是为海上设施提供安全、稳定的定位,确保其在各种环境条件下都能正常工作。

传统的系泊系统虽然在过去几十年中得到了广泛应用,但在面对极端海洋环境,如大风、大浪、海流和潮汐等复杂因素时,其性能往往受到挑战。

研究和开发新型系泊系统,提高其在极端环境下的性能,对于保障海上设施的安全、提高经济效益、促进海洋工程的持续发展具有重要意义。

新型系泊系统的研究不仅涉及结构设计、材料选择、制造工艺等多个方面,更重要的是要对其水动力性能进行深入分析。

水动力性能是指系泊系统在海洋环境中的受力、变形、振动等特性,它直接决定了系泊系统的稳定性和安全性。

通过对新型系泊系统的水动力性能进行分析,可以预测其在不同海洋环境下的表现,为系统设计和优化提供理论依据。

FPSO单点系泊系统的管道系统设计与优化

FPSO单点系泊系统的管道系统设计与优化

FPSO单点系泊系统的管道系统设计与优化随着全球石油勘探活动的增加,FPSO(浮式生产储油船)作为一种灵活、可移动的海上石油生产设备,越来越受到能源公司的青睐。

FPSO单点系泊系统在FPSO设计中起着关键的作用,它不仅需要保证石油和天然气的生产和储存,还需要确保安全可靠的管道系统设计和优化。

FPSO单点系泊系统的管道系统设计关乎着整个生产过程的安全性和高效性。

在设计过程中,需要考虑以下几个方面:1.管道布局与连接:在FPSO单点系泊系统中,管道布局应根据生产平台的结构、设备布置和工艺流程进行合理规划。

优化的管道系统应确保管道的短距离和低阻力,以减少流体运输过程中的能源损失。

此外,管道连接必须可靠,以确保管道系统的完整和安全性。

2.材料选择与管道尺寸:在FPSO单点系泊系统的管道系统设计中,材料的选择对管道的耐腐蚀性、强度和可靠性至关重要。

根据输送介质的特性,选择合适的材料,如碳钢、不锈钢等。

此外,管道尺寸的合理选择也是优化设计的关键,既要满足预定流量要求,又要考虑安装和维护的便利性。

3.流体力学分析与压力控制:在FPSO单点系泊系统的管道系统优化中,流体力学分析是至关重要的。

通过对流体的流动速度、压降和阻力等参数进行分析,可以优化管道系统的设计,减少能源损失。

此外,压力控制是保证管道系统安全运行的关键。

合理设置安全阀和泄压装置,控制系统的压力在安全范围内。

4.维护与监测:在FPSO单点系泊系统的管道系统设计中,维护和监测是不可忽视的方面。

合理设置检修设备和仪表,确保管道系统的可靠性和操作便利性。

定期进行巡检和维护,及时发现和解决管道的泄漏、腐蚀等问题,确保FPSO单点系泊系统的长期安全运行。

综上所述,FPSO单点系泊系统的管道系统设计与优化是确保FPSO安全、高效生产的重要环节。

通过合理的管道布局与连接、材料选择与管道尺寸、流体力学分析与压力控制以及维护与监测等措施,可以达到优化管道系统设计、提高生产效率和保证安全运行的目标。

基于静特性分析的浅海新型FPSO多点系泊系统设计

基于静特性分析的浅海新型FPSO多点系泊系统设计

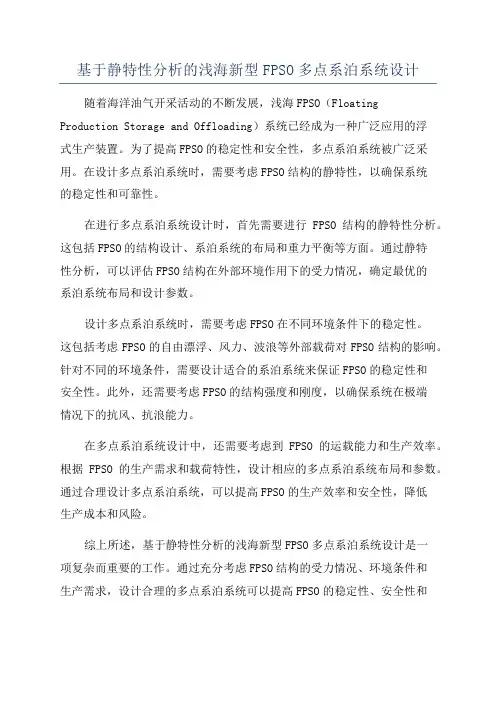

基于静特性分析的浅海新型FPSO多点系泊系统设计随着海洋油气开采活动的不断发展,浅海FPSO(FloatingProduction Storage and Offloading)系统已经成为一种广泛应用的浮式生产装置。

为了提高FPSO的稳定性和安全性,多点系泊系统被广泛采用。

在设计多点系泊系统时,需要考虑FPSO结构的静特性,以确保系统的稳定性和可靠性。

在进行多点系泊系统设计时,首先需要进行FPSO结构的静特性分析。

这包括FPSO的结构设计、系泊系统的布局和重力平衡等方面。

通过静特性分析,可以评估FPSO结构在外部环境作用下的受力情况,确定最优的系泊系统布局和设计参数。

设计多点系泊系统时,需要考虑FPSO在不同环境条件下的稳定性。

这包括考虑FPSO的自由漂浮、风力、波浪等外部载荷对FPSO结构的影响。

针对不同的环境条件,需要设计适合的系泊系统来保证FPSO的稳定性和安全性。

此外,还需要考虑FPSO的结构强度和刚度,以确保系统在极端情况下的抗风、抗浪能力。

在多点系泊系统设计中,还需要考虑到FPSO的运载能力和生产效率。

根据FPSO的生产需求和载荷特性,设计相应的多点系泊系统布局和参数。

通过合理设计多点系泊系统,可以提高FPSO的生产效率和安全性,降低生产成本和风险。

综上所述,基于静特性分析的浅海新型FPSO多点系泊系统设计是一项复杂而重要的工作。

通过充分考虑FPSO结构的受力情况、环境条件和生产需求,设计合理的多点系泊系统可以提高FPSO的稳定性、安全性和生产效率。

在未来的海洋油气开采活动中,这种设计方法将发挥重要作用,推动浮式生产装置技术的发展。

漂浮式海上风电机组基础及系泊系统设计导则

漂浮式海上风电机组基础及系泊系统设计导则

漂浮式海上风电机组基础及系泊系统设计导则以漂浮式海上风电机组基础及系泊系统设计导则为标题随着对可再生能源的需求不断增加,风能作为一种清洁、可持续的能源形式受到了广泛关注。

而在海洋中,海上风电机组成为了一种重要的风能利用形式。

相较于陆上风电机组,海上风电机组具有更稳定的风能资源、更大的发电潜力和更少的环境影响。

在海上风电机组中,漂浮式风电机组由于其灵活性和适应性而备受瞩目。

本文将就漂浮式海上风电机组的基础及系泊系统设计进行探讨。

1. 漂浮式海上风电机组基础设计导则漂浮式海上风电机组的基础设计是确保机组稳定性和安全性的关键。

首先,基础设计要充分考虑海洋环境的复杂性,包括海浪、风力和潮流等因素。

基础结构需要具备足够的刚度和稳定性,以抵抗海浪和风力的冲击。

同时,基础结构还需要具备良好的防腐性能,以应对海水的腐蚀。

基础设计还需要考虑到机组的安装和维护便利性。

基础结构应该能够支持机组的安装和维护,同时提供足够的空间和设施供人员操作。

基础设计还应考虑到环境保护因素。

在设计过程中要充分考虑到海洋生态环境的保护,避免对海洋生物和海洋生态系统造成过大的影响。

2. 漂浮式海上风电机组系泊系统设计导则漂浮式海上风电机组的系泊系统是确保机组稳定性和位置控制的核心。

首先,系泊系统设计要充分考虑到风力和海流对机组的影响。

系泊系统需要具备足够的刚性和强度,以抵抗外力的作用。

同时,系泊系统还需要具备一定的伸缩性,以应对海浪和风力的变化。

系泊系统设计还需要考虑到机组的位置控制。

通过合理的系泊设计,可以实现对机组位置的控制和调整,以确保机组始终处于最佳的发电位置。

系泊系统设计还应考虑到安全性和可靠性。

系泊系统需要具备足够的安全保障措施,以应对异常情况的发生。

同时,系泊系统还需要具备一定的可靠性,以确保机组的长期稳定运行。

漂浮式海上风电机组的基础及系泊系统设计是确保机组稳定性和安全性的关键。

基础设计需要考虑到海洋环境的复杂性和机组的安装维护便利性,系泊系统设计需要考虑到风力和海流的影响以及机组的位置控制和安全可靠性。

系泊系统的设计数学建模

系泊系统的设计数学建模

系泊系统的设计数学建模以系泊系统的设计数学建模为标题,我们来探讨一下该系统的数学建模方法。

系泊系统是指将船只或其他浮动物体固定在水中的一种装置。

在设计系泊系统时,需要考虑到多种因素,如风、波浪、潮流等。

为了确保系泊系统的安全性和稳定性,需要进行数学建模,以便分析和预测系统的行为。

我们可以考虑船只与锚之间的力学关系。

船只受到来自风、波浪和潮流等外力的作用,而锚通过拉力将船只固定在水中。

我们可以使用牛顿第二定律来描述船只的运动状态。

假设船只的质量为m,加速度为a,外力的合力为F,那么可以得到以下公式:F = ma。

接下来,我们需要考虑锚链的力学特性。

锚链是连接船只和锚的重要部分,它承受着船只在水中的运动引起的张力。

我们可以使用弹簧模型来描述锚链的特性。

假设锚链的弹性系数为k,长度为l,弹性形变为x,那么可以得到以下公式:F = kx。

除了船只和锚链的力学特性,我们还需要考虑水流的影响。

水流会给船只和锚链施加额外的力,从而影响系统的稳定性。

我们可以使用流体力学的知识来描述水流的特性。

假设水流的速度为v,密度为ρ,船只的受力面积为A,那么可以得到以下公式:F = ρAv。

在数学建模中,我们还需要考虑到船只的姿态稳定性。

船只在水中的姿态受到风、波浪和潮流等因素的影响,如果船只的姿态不稳定,就会导致系泊系统的不稳定。

我们可以使用刚体力学的知识来描述船只的姿态稳定性。

假设船只的质量矩阵为I,角加速度为α,扭矩为τ,那么可以得到以下公式:τ = Iα。

我们还需要考虑到船只与锚链之间的相互作用。

船只的运动会引起锚链的张力变化,而锚链的形变又会对船只的运动产生影响。

我们可以使用动力学的知识来描述船只和锚链之间的相互作用。

假设船只和锚链之间的相互作用力为F,船只的加速度为a,锚链的弹性形变为x,那么可以得到以下公式:F = ma = kx。

通过以上的数学建模,我们可以对系泊系统的行为进行分析和预测。

我们可以通过求解上述公式,得到船只、锚链和水流之间的关系,并进一步优化系统的设计,以提高系统的安全性和稳定性。

漂浮式海上风电机组基础及系泊系统设计导则

漂浮式海上风电机组基础及系泊系统设计导则

漂浮式海上风电机组基础及系泊系统设计导则漂浮式海上风电机组是一种利用风能发电的装置,它可以在海上进行安装和运行。

为了确保机组的稳定性和安全性,需要设计合适的基础和系泊系统。

本文将介绍漂浮式海上风电机组基础及系泊系统的设计导则。

一、基础设计导则1. 基础类型选择:根据海洋环境条件和机组规模,选择合适的基础类型,常见的有浮式基础、半浮式基础和沉管基础等。

浮式基础适用于较浅的海域,半浮式基础适用于中等深度的海域,沉管基础适用于深海。

2. 基础材料选择:考虑到海水的腐蚀性和机组的重量,基础材料需要具备良好的耐腐蚀性和强度。

常见的基础材料有混凝土、钢材和复合材料等,选择合适的材料可以提高基础的稳定性和耐久性。

3. 基础形状设计:基础的形状设计应考虑到机组的重心和风力对基础的影响。

合理的基础形状可以减小基础的倾斜和摇晃,提高机组的稳定性。

常见的基础形状有圆形、方形和多边形等。

4. 基础固定方式设计:基础的固定方式有锚链固定、钢缆固定和锚桩固定等。

选择合适的固定方式可以提高基础的稳定性和抗风性能。

同时,还需要考虑到基础的安装和维护便捷性。

二、系泊系统设计导则1. 系泊系统类型选择:根据基础类型和海洋环境条件,选择合适的系泊系统类型。

常见的系泊系统类型有单点系泊、多点系泊和主动控制系泊等。

单点系泊适用于浅海区域,多点系泊适用于中等深度的海域,主动控制系泊适用于深海。

2. 系泊系统材料选择:系泊系统的材料需要具备良好的耐腐蚀性和强度。

常见的系泊系统材料有钢材和合成材料等,选择合适的材料可以提高系统的耐久性和可靠性。

3. 系泊系统布置设计:系泊系统的布置设计应考虑到基础的形状和机组的重心。

合理的布置设计可以减小系泊系统的摆动和张力,提高机组的稳定性。

同时,还需要考虑到系统的安装和维护便捷性。

4. 系泊系统参数计算:根据机组的重量、风力和海洋环境条件,计算系泊系统的参数,包括锚链长度、钢缆长度和系泊点位置等。

合理的参数计算可以确保系统的稳定性和抗风性能。

组块浮托系泊系统设计分析

组块浮托系泊系统设计分析

组块浮托系泊系统设计分析提纲:1. 组块浮托系泊系统的概述2. 设计分析中需要关注的主要因素3. 不同类型组块浮托系统的优缺点分析4. 如何选择适合的组块浮托系统5. 未来的发展方向和趋势1. 组块浮托系泊系统的概述组块浮托系泊系统是一种新型的建筑物水下支撑系统,它将浮动式建筑物直接系泊在海底,以充分利用水下空间,提高海洋开发的效率。

这种系统通常由由浮动块、系泊线、承载系统和支撑平台等部件组成,经过合理的设计和施工后,可以强化建筑物对水下环境的适应能力,并增加其稳定性和可靠性。

2. 设计分析中需要关注的主要因素设计组块浮托系泊系统时,需要关注的主要因素有以下几点:(1)环境因素:如海洋环境的波浪力量、流速、水位变化等,都会对浮体的稳定性及系泊系统的整体性能产生影响。

(2)建筑物因素:包括建筑物的质量、形状、高度、重心等因素,之间的关系都会影响系泊系统的稳定性。

(3)系泊系统因素:系泊线、浮动块、锚链、各种连接器等的材料、尺寸和数量,以及布置方式和锚固深度等,都会影响系泊系统的整体性能和分布特征。

(4)施工安装因素:包括浮体和系泊系统的安装过程中的质量、精度和安全性等因素,都会影响系统的最终性能和寿命。

3. 不同类型组块浮托系统的优缺点分析目前,市面上有许多不同类型的组块浮托系统,主要分为以下几种:(1)金属独木舟式浮体:通常由单一的金属浮筒、液压调节器和系统控制板组成,具有重量轻、稳定性好、灵活性高等特点,适用于较小规模的建筑物。

(2)水下框架式浮体:由一系列金属或塑料的框架和浮筒组成,可以根据海洋环境和建筑物的特点灵活调节每个部件的尺寸和间距,适用于较大规模的建筑物。

(3)模块化浮动体系:由一系列模块化的浮体、可调系统和角铁组成,可适应不同规模、形状和高度的建筑物,是目前使用最为广泛的组块浮托系统之一。

(4)混凝土或钢铁球形浮体:球形浮体在水下具有较小的阻力和良好的稳定性,但制造和安装难度较大,适用于较大规模的建筑物。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
in F
当dθ趋向0时,有cosdθ≈1,sindθ≈dθ,进而化简得出:
Fi1 Fi G sini
i1
i
G cosi Fi G sini
坐标变换方程为:
xi1 xi cosds yi1 yi sinds
当锚链较长,平铺在海床上的情况:
各组成部分的关联性分析
24 m/s 3.7339° 3.7551° 3.7767° 3.7993° 3.8093° 0.7491m 17.2929m
锚链形状示意图
图1. 风速为12m/s 时锚链形状示意图
图2. 风速为24m/s时锚链形状示意图
问题二
在问题1的假设下,计算海面风速为36m/s时钢桶和各节钢管的倾斜角 度、锚链形状和浮标的游动区域。请调节重物球的质量,使得钢桶的倾斜角 度不超过5度,锚链在锚点与海床的夹角不超过16度。
浮标:半径1m 高度2m 质量1000kg
钢管:一共4节 长1m 质量10kg 直径50mm
铁桶:高1m 外径30cm 质量100kg
锚: 质量600kg
02
问题假设
为了简化研究问题,做出以下假设: 1.锚与海床的静摩擦系数足够大; 2.风和水流的方向相同且与海床平行; 3.风倾力矩作用下浮标产生的倾角忽略不计; 4.假设所分析海域处的重力加速度g=9. 8m·s-2; 5.重物球的浮力及水流作用力忽略不计; 6.锚链铺底处于展开状态,不存在锚链的堆叠; 7.不考虑锚链自身的弹性伸长及结构空隙。
Fi
1 2
l
sin(i
i
)
Fi1
1 2
l
sin(i1
i
)
0
由几何关系得:
Hi l cosi
钢桶和重物球的静力学分析
在x轴、y轴两个方向分别列出静力学平衡方程:
Fx 0 : F5 sin5 F锚sin锚 0
Fy 0 : F5 cos5 F浮桶 - G桶 - G球 - F锚cos锚 0
以钢桶质心为参考点,由力矩平衡方程得:
浮标的静力学分析
在x轴、y轴两个方向分别列出静力学平衡方程:
Fx 0 : F风 F1 sin1 0 Fy 0 : F浮 G F1 sin1 0
又:
您的内容打在这里,1 或者通过复制您的文本后,
在此框中选择粘贴,并选择只保留文字。您的内 容打在这里,或者通过复制您的文本后。
F风 0.625v2 Rf (2 - h)
03
构建模型
问题一
选用II型电焊锚链22.05m,选用的重物球的质量为1200kg。现将该型传 输节点布放在水深18m、海床平坦、海水密度为1.025×103kg/m3的海域。若 海水静止,分别计算海面风速为12m/s和24m/s时钢桶和各节钢管的倾斜角度、 锚链形状、浮标的吃水深度和游动区域。
问题一求解
枚举自变量h吃水深度(范围:(0,2)),通过循环遍历方法找到系 泊系统各部件垂向投影长度最接近海水深度18m的解
风速 第一节钢管角度 第二节钢管角度 第三节钢管角度 第四节钢管角度
钢桶角度 浮标吃水深度 游动区域半径
12m/s 0.9780° 0.9837° 0.9896° 0.9955° 0.9984° 0.7346m 14.3131m
总长度 = 浮标吃水深度 + 钢管竖直方向总长度 + 钢桶竖直方向长度 + 锚链竖直方向总长度
问题一求解
枚举自变量h吃水深度(范围:(0,2)),通过循环遍历方法找到系 泊系统各部件垂向投影长度最接近海水深度18m的解。如图所示,随着浮漂 吃水深度的增加,整个系泊系统高度的也会变化。由于此问要求海水深度为 18m,所以选择浮标吃水深度在0.74m左右。
关于系泊系统设计的研究
目录 / CONTENTS
问题重述
问题假设
构建模型
模型评价与结论
01
问题重述
✓ 选题背景
✓ 所求问题
选题背景
本次研究主要是针对当前近浅海观测 网中系泊系统工作效果较差的问题,在保 证浮标的吃水深度和游动区域及钢桶的倾 斜角度尽可能小的条件下,利用Matlab建 模确定锚链的型号、长度和重物球的质量, 对系泊系统进行设计。
F浮 g(h)
得出:
0.625v2 R(f 2 - h) F1 sin1
g(h) G浮标 F1 cos1
单节钢管受力分析
在x轴、y轴两个方向分别列出静力学平衡方程:
Fx
0:F i
sini
Fi1 sini1
0
Fy 0 : Fi1 cosi1 Fi cosi Gi F浮i 0
由力矩平衡方程得:
问题二求解
利用问题一模型,计算风速为36m/s的各个参数。
风速 第一节钢管角度 第二节钢管角度 第三节钢管角度 第四节钢管角度
解题思路
系泊系统由钢管、钢桶、重物球、电焊锚链和特制的抗拖移锚组成。因为 各部分间有拉力作用,通过对每一个部分进行机理分析建立力学方程组,可以 将每一个部分间的相互拉力联系起来。
建立系泊系统静力特性分析模型,在假设条件和海面风速为12m/s和24m/s 的情况下,首先考虑锚链,由于锚链每段相对较短,取锚链的一微段通过迭代 的方式,得到锚链顶端至海床高度。其次分别取钢管、浮标为研究对象设参量 进行力学分析,列出静力学平衡方程。最终,选取浮标吃水深度为枚举变量, 以系泊系统各部分之和等于水深为目标,寻找符合条件的浮标吃水深度,并据 此求解出钢桶和各节钢管的倾斜角度、锚链形状、浮标的吃水深度和游动区域。
F5
1 2
sin
(桶
-5
)
-
F锚
1 2
sin(锚
-

)
0
由几何关系得:
H桶 cos桶
锚链的静力学分析
锚链整体受力图:
锚链微元分析图:
锚链微段所受到的上端和下端的拉力分别为F和F+dF, 重力为G。根据锚链的单位长度重力可得ds微段重力:G = wds。
微段静力平衡方程为:
(F dF) sin d G cos
解题思路
套用问题一的模型,算出风速为36m/s时钢桶和各节钢管的倾斜角度、锚 链形状、浮标的吃水深度和游动区域,判断设备是否能够正常工作。若不能, 以钢桶的倾斜角度不超过5度,锚链在锚点与海床的夹角不超过16度为约束条 件,重物球的质量为目标函数,运用多目标函数模型求出满足约束条件的重物 球质量。同时解出改变重物球的质量后钢桶和各节钢管的倾斜角度、锚链形状、 浮标的吃水深度和游动区域。
