现代电网运行技术(电磁环网)
电网基础知识
第一节电网基础知识1、电力系统由什么组成？什么是电网？组成电力工业的发电及其动力系统、输电、变电、配电、用电设备，也包括调相调压、限制短路电流、加强稳定等的辅助设施，以及继电保护、计量、调度通信、远动和自动调控设备等所谓二次系统的种种设备的总和统称为电力系统，它是按规定的技术和经济要求组成的，并将一次能源转换成电能输送和分配到用户的一个统一系统。
一般我们把电力系统中的发电、输电、变电、配电等一次系统及相关继电保护、计量、和自动化等二次网络统称为电力网络，俗称电网。
电网一般可分为输电网和配电网。
2、电网的功能是什么？现代电网具有哪些特点？电网是电源和用户之间的纽带，其主要功能就是把电能安全、优质、经济的送到用户。
现代电网的特点主要包括：（1）主网架由强大的超高压系统构成。
（2）各电网之间联系较强。
（3）电压等级简化和供电电压提高（4）具有足够的调峰、调频、调压容量，能实现自动发电控制（AGC）。
（5）具有较高的供电可靠性。
（6）具有相应的安全稳定控制系统。
（7）具有高度自动化的监控系统和电能量自动计量系统。
（8）具有高度现代化的通信系统。
（9）具有适应电力市场运营的技术支持系统。
（10）有利于各种能源的合理利用。
（11）具有高素质的职工队伍。
3、如何从宏观上对电网进行分析？组成电网的发电、输电、变电、配电、用电等设备，从电路原理上理解，无外乎是由电阻、电抗、和电容三个元件组成的多重环网电路，由于发电设备是旋转设备，电路中建立的电压和流动的功率（包括有功功率和无功功率）是交流分量，因此分析电路中的电压、电流、功率的关系就必须以基尔霍夫定律和矢量分析为基础，在掌握好电阻、电抗、和电容间的电器关系前提下，用电路基本定律和矢量图的分析方法即可对电网中的诸如电压（势）、电流、功率和损耗进行分析。
4、目前电网中有哪几种发电形式？特点是什么？目前电网中的发电厂主要有火力发电、水利发电、核能发电和新能源发电四类，它们的特点分别是：（1）火力发电。
现代电力系统分析总计
现代电力系统分析总计电力系统稳定性分析：包括功角稳定性分析、电压稳定性分析和频率稳定性分析。
功角稳定性研究的是电力系统中互联的发电机间维持同步的能力问题。
在交流系统中，所有连接在系统中的发电机必须要保持同步运行。
角度稳定性分为以下三类。
静态稳定性：指电力系统受到小扰动后，不发生非同期失步，自动恢复到起始运行状态的能力。
暂态稳定性：指电力系统受到大的扰动后，各同步电机保持同步运行并过渡到新的或恢复到原来稳定运行状态的能力动态稳定性：指电力系统受到小的或大的扰动后，在自动调节和控制装置的作用下，保持长过程的运行稳定性的能力。
频率稳定性：系统中有功功率的缺乏导致的频率下降现象。
电压稳定性：研究的是系统在受到小的或大的扰动后系统维持电压电力系统静态稳定性分析的一般步骤：①计算给定稳态运行情况下各变量的稳态值；②对描述暂态过程的方程式在稳态值附近线性化；③形成线性化方程状态矩阵A，根据其特征值的性质判断稳定性。
（四）提高静态稳定性的措施⑴采用自动调节励磁装置；⑵减小元件的电抗，具体做法有以下几种：①采用分裂导线；②提高线路额定电压等级；③采用串联电容补偿⑶改善系统的结构和采用中间补偿设备。
小扰动法是根据李雅普诺夫稳定性理论，以线性化分析为基础的分析方法。
当受扰动系统的线性化微分方程组的特征方程式的根的实部皆为负值时，该系统是稳定的，当根的实部有正值时，该系统式不稳定的。
小扰动法分析简单电力系统静态稳定性的步骤：（1）列出描述系统中各元件运行状态的微分方程式组；（2）将以上非线性方程线性化处理，得到近似的线性化微分方程式组；（3）根据近似方程式的根的性质，判断系统的静态稳定性。
暂态稳定：系统受到大的扰动后，将使系统结构和参数发生变化，系统潮流和发电机的输出功率也发生变化，从而破坏了远动机与发电机之间的功率平衡，使发电机开始加速或减速，扰动后，各发电机输出功率的变化并不相同，使它们的转速变化也不相同。
这样各发电机之间因转速不同产生相对运动，其结果是使转子之间的相对角度发生变化。
上海电网若干技术原则的规定
上海电网若干技术原则的规定（第三版）
上海市电力公司
110kV 配电装置应同步建成。 现有 220kV 变电站已有 110kV 设备应充 分加以利用，已予留 110kV 配电装置的应尽快安装 110kV 设备。 中 心城区以外的地 区， 如果远 景负荷 密度较大可适度发展 1 10kV 电网。
3.4
220kV 分 区电网的结构，原则上 由 500kV 变电站和发电厂提供电 源 ， 经 过 220kV 大 截 面 架 空 线 路 ， 向 220kV 中 心 变 电 站 送 电 ， 再 从 220kV 中心站（发电厂）经 220kV 电缆或架空线路，向 220kV 中间 变电站或终端变电站提供电源。接线模式参见附录 A 图 1。如 220kV 中心站的电源进线受条件限制，只能采用电缆线路，必须经过论证。
运行，应作相应的潮流计算和稳定校核。
3.3
在 受端电网分 层分 区运行的条件下，为了控制短路电 流和降低电网 损耗，上海电网中新建大型发电厂，经技术经济 论证 后，优先考虑 以 220kV 电压接入系统的可行性。 单机容量为 600MW 及以上机组的大型发电厂，经论证有必要以 500kV 电压接入系统时，不应采用环入 500kV 超高压电网的方式。 发电厂内不宜设置 500/220kV 联络变，避免构成电磁环网。
2.3
电网规划除主网架的规划外，还应包括城市配电网规划、 无功规划和 二次系统规划（含继电保护、 通信、 自动化）等。 使有功和无功、 一次 和二次系统协调发展，提高配电网自动化、 信息化水平，并与用电营 销网络相结合，加速拓展电力消费市场。
2.4
电网规划的期限规定近期为五年（分年）、中期为十年、远期为十五 年 及以上三个 阶段 ，应与上海市国民经济发展规划和城市总体规划 相适应，并且每年应根据具体情况作滚动修正。近期规划应进行必要 的潮流计算和分析论证。
如何通过电力调度实现电网经济运行分析
如何通过电力调度实现电网经济运行分析电网是将相近的电厂、送变电站联络起来，形成全国或地区性网络，以便进行统一管理和指挥。
它的主要作用是保证发电与供电的安全可靠，调整地区间的电力供需平衡，保持规定的电能质量和获得最大的经济利益。
随着电力站，电网的容量愈联愈大。
因此现代电网必须实行统一调度，分级管理，实现电网经济运行。
标签：电网经济运行；电力调度；调度操作指令；电网操作1 电网经济运行电网经济运行就是指电网在供电成本率低或发电能源消耗率及网损率最小的条件下运行。
电力系统经济运行的基本要求是在电力系统保证正常可靠运行、电能质量的前提下，提高电能生产和输送的效果，减低供电成本，从而达到提高经济效益的目的。
1.1 提高电力网负荷的功率因数合理选择异步电动机的容量把那个合理调整运行方式；合理选择电力变压器、电焊机等电力设备的容量并合理调整运行方式；采用并联补偿装置。
1.2 提高电力网运行的电压水平提高电压等级；提高线路运行电压。
1.3 改变电力网的接线和运行方式开式网改为闭式网运行；使闭式网的功率位经济分布；实行变压器的经济运行。
1.4 在发电厂间实行负荷经济分配在电力系统中，最常见的就是变压器，在变压器运行时应注意以下问题：首先，要减少开关的使用次数，少量的开、关的切换，有利于使变压器达到一种经济的运行情况，减少能量的消耗。
在变压器运行前，对它使用的范围加以明确，使变压器的运行能够更加合理、畅通。
其次，要明确变压器的运行方式，在变压器运行前，要根据变压器的实际特性和情况，有针对性的进行运行方式的选择，使其能够满足变压器的自身需求。
但是在实际的工作中，人们往往会认为，变压器的台数多，它的负载量就越大，所以大多数人都是用一台变压器进行运行。
除此之外，更愿意选择容量小的变压器，这样可以降低能量的损耗。
但是事实却恰恰相反，这种操作方式不仅不能减少消耗，还会再一定程度上加大能源的消耗，使变压器的经济运行受到影响。
所以在确定变压器的运行方式时，一定要严格计算与分析，找到合适的运行方式，实现最优化的运行效果。

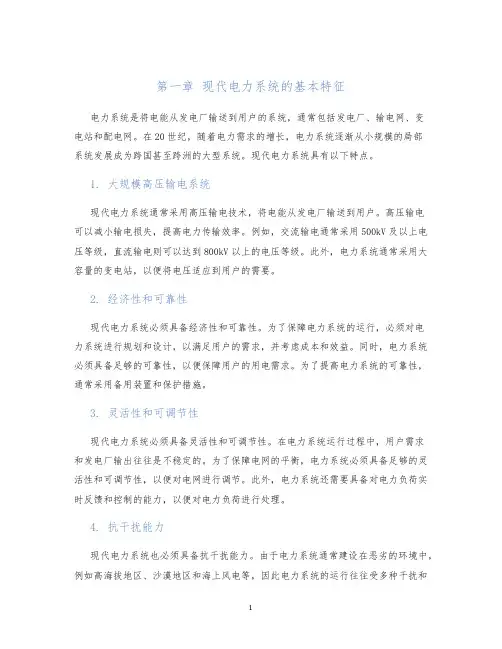

第一章现代电力系统的基本特征
第一章现代电力系统的基本特征电力系统是将电能从发电厂输送到用户的系统，通常包括发电厂、输电网、变电站和配电网。
在20世纪，随着电力需求的增长，电力系统逐渐从小规模的局部系统发展成为跨国甚至跨洲的大型系统。
现代电力系统具有以下特点。
1. 大规模高压输电系统现代电力系统通常采用高压输电技术，将电能从发电厂输送到用户。
高压输电可以减小输电损失，提高电力传输效率。
例如，交流输电通常采用500kV及以上电压等级，直流输电则可以达到800kV以上的电压等级。
此外，电力系统通常采用大容量的变电站，以便将电压适应到用户的需要。
2. 经济性和可靠性现代电力系统必须具备经济性和可靠性。
为了保障电力系统的运行，必须对电力系统进行规划和设计，以满足用户的需求，并考虑成本和效益。
同时，电力系统必须具备足够的可靠性，以便保障用户的用电需求。
为了提高电力系统的可靠性，通常采用备用装置和保护措施。
3. 灵活性和可调节性现代电力系统必须具备灵活性和可调节性。
在电力系统运行过程中，用户需求和发电厂输出往往是不稳定的。
为了保障电网的平衡，电力系统必须具备足够的灵活性和可调节性，以便对电网进行调节。
此外，电力系统还需要具备对电力负荷实时反馈和控制的能力，以便对电力负荷进行处理。
4. 抗干扰能力现代电力系统也必须具备抗干扰能力。
由于电力系统通常建设在恶劣的环境中，例如高海拔地区、沙漠地区和海上风电等，因此电力系统的运行往往受多种干扰和影响。
例如，电力系统可能受到风暴、地震、高温、低温等自然灾害的影响，也可能受到物理攻击、电磁干扰、计算机病毒等人为因素的影响。
因此，电力系统必须具备防护措施和应急处理的能力。
5. 智能化和可持续性现代电力系统越来越具备智能化和可持续性。
智能化电力系统可以实现对电力系统的实时监测、分析和管理，以便优化电力系统的性能并提高电力系统的效率。
可持续性电力系统可以提高电力系统的可持续性，例如采用可再生能源、提高能源利用效率等措施，以便减少电力系统对环境的影响。
现代电力电子技术论文六篇
现代电力电子技术论文六篇现代电力电子技术论文范文1现代电力电子技术的进展方向,是从以低频技术处理问题为主的传统电力电子学,向以高频技术处理问题为主的现代电力电子学方向转变。
电力电子技术起始于五十年月末六十年月初的硅整流器件,其进展先后经受了整流器时代、逆变器时代和变频器时代,并促进了电力电子技术在很多新领域的应用。
八十年月末期和九十年月初期进展起来的、以功率MOSFET 和IGBT为代表的、集高频、高压和大电流于一身的功率半导体复合器件,表明传统电力电子技术已经进入现代电力电子时代。
1、整流器时代大功率的工业用电由工频(50Hz)沟通发电机供应,但是大约20%的电能是以直流形式消费的,其中最典型的是电解(有色金属和化工原料需要直流电解)、牵引(电气机车、电传动的内燃机车、地铁机车、城市无轨电车等)和直流传动(轧钢、造纸等)三大领域。
大功率硅整流器能够高效率地把工频沟通电转变为直流电,因此在六十年月和七十年月,大功率硅整流管和晶闸管的开发与应用得以很大进展。
当时国内曾经掀起了-股各地大办硅整流器厂的热潮,目前全国大大小小的制造硅整流器的半导体厂家就是那时的产物。
2、逆变器时代七十年月消失了世界范围的能源危机,沟通电机变频惆速因节能效果显著而快速进展。
变频调速的关键技术是将直流电逆变为0~100Hz的沟通电。
在七十年月到八十年月,随着变频调速装置的普及,大功率逆变用的晶闸管、巨型功率晶体管(GTR)和门极可关断晶闸管(GT0)成为当时电力电子器件的主角。
类似的应用还包括高压直流输出,静止式无功功率动态补偿等。
这时的电力电子技术已经能够实现整流和逆变,但工作频率较低,仅局限在中低频范围内。
3、变频器时代进入八十年月,大规模和超大规模集成电路技术的迅猛进展,为现代电力电子技术的进展奠定了基础。
将集成电路技术的精细加工技术和高压大电流技术有机结合,消失了一批全新的全控型功率器件、首先是功率M0SFET的问世,导致了中小功率电源向高频化进展,而后绝缘门极双极晶体管(IGBT)的消失,又为大中型功率电源向高频进展带来机遇。
2024年电力体制改革后的湖南电网安全管（2篇）
2024年电力体制改革后的湖南电网安全管电力体制进行改革，实行厂网分开后，原有网厂间的行政、资产关系将不复存在，原可通过行政命令来保证的电网安全管理体制和安全管理方式将发生很大的变化，如何加强电网和电厂的安全管理，确保电网安全稳定，从根本上而言，应以国发〔xx〕5号文件精神为指导，以调度关系为纽带，坚持经济上互惠、技术上协作的原则。
现结合湖南电网的情况，重点分析省级电网中保电网安全的措施。
1湖南电网当前的情况湖南电网中有4级调度管辖，即网调、省调、地调和县调。
这4级调度中，网调与省调，省调与地调的调度管辖范围互相交错，给电网的运行调度指挥带来极大的不便。
湖南电网500kV网架刚刚形成，正处在500kV网络初期。
目前，湖南电网220kV网络配套改造、建设的过渡时期。
目前，湖南电网220kV网络还无法找到合适的开环点，500kV与220kV为复杂的电磁环网运行方式。
由于电磁环网的抗事故能力差，极易造成事故传递或扩大。
而电网固有结构下的现行调度方式，给尽早发现事故的性质、确定事故点，有效控制事故扩大，准确、及时的处理事故，保证电网的安全稳定运行增加了难度。
2建立中的3级电力市场及与之相应的电网公司按照国家电网公司xx年工作会议的有关精神，中国将以合理的电价机制为核心，通过深化电力体制改革，构建起省级、区域级和国家级3级电力市场体系。
与3级电力市场相适应，将出现3级电网公司，即省级电网公司、区域电网公司和国家电网公司。
省电网公司作为3级电网经营企业中最基础的一级，将改制为隶属区域电网公司或其控股、吸收省内地方股东参股的有限责任公司，并实施现代企业制度。
当前，其职责如下：（1）省电网公司中的电网高度与市场运行机构，负责省电力市场的运行与省电网的安全、稳定、优质、经济运行。
（2）省电网公司直属的地方供电企业作为省公司的分公司，是公司内部独立核算单位，继续实行内部电力市场，负责地区电网的调度和运行，向县（市）配电公司和直供用户供电。
国家电网常见面试题及参考答案
国家电网常见面试题及参考答案：1、GIS、PT、CT是什么？运行注意什么？气体绝缘全封闭组合电器（六氟化硫），包括断路器、隔离开关、接地开关、电流互感器、电压互感器、电缆终端、避雷器。
各设备之间要有安全间隔。
2、交流输电和直流输电的特点？先说一下直流输电，主要由两端的换流站（控制复杂，造价高，需要消耗大量无功）、直流线路、交流侧和直流侧的电力滤波器、无功补偿装置、换流变压器以及保护、控制装置等构成。
主要应用于远距离大功率输电（输送相同功率时，直流线路造价低；没有交流输电系统的功角稳定问题，适合远距离输电，且输电距离越远越经济；几乎没有电容电流，适合地下和海底电缆的长距离输电）和非同步交流系统的联网（且不增加短路容量），具有线路投资少、不存在系统稳定问题、调节快速（传输功率的可控性强，控制速度快，可有效支援交流系统）、运行可靠（潮流可控，可以直流调制）、现在直流电源和直流负荷愈来愈多，更适合发展直流输电等优点。
【缺少大容量直流断路器，无法切除输电线路的短路故障】【（1）需要有大量无功，直流故障时，会导致换流站附近母线电压暂态压升，出现过电压，新能源大量脱网（2）直流故障发生时，会引起系统潮流大范围转移，会冲击交流线路，导致交流故障制约输送限额（3）近区交流故障时，引起换流站电压跌落（会产生谐波），从而导致直流功率转移，严重时会发生直流换向失败故障】【只能直流输电，发电和用电环节因为涉及到变压，交流变压器变压方便更简单，所以仍然是交流的】柔性直流输电技术以电压源换流器、自关断器件和脉宽调制（PWM）技术为基础，具有响应速度快（IGBT器件）、可控性好（有功、无功均可控）、运行方式灵活、可向无源网络供电、不会出现换相失败（不需要消耗无功）、换流站间无需通信以及易于构成多端直流系统等优点，适用于可再生能源并网、分布式发电并网、孤岛供电等。
交流输电：造价高，输电不经济（输送无功），稳定问题，过电压问题。
3、变电站里面有哪些电气设备？变电站内的电气设备分为一次设备和二次设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章 电磁环网的运行与控制
第四章 电磁环网的运行与控制
而在输电线路中，一般以输送有功功率为 主，无功功率是分层分区进行平衡的，正 常情况下输送的有功功率一般远大于循环 功率的有功功率，因此出现有功环流现象 较少，主要是无功环流，表象特征是电磁 环网中出现无功功率沿同一方向（顺时针 或逆时针方向）周而复始的环流。
第四章 电磁环网的运行与控制
1、 高低压电磁环网在一定阶段的利弊分析 如图：神大线与神万线组成的电磁环网
这个电磁环网是合环好还是开环好，要从稳 定性和安全性来分析。
第四章 电磁环网的运行与控制
1）稳定性 合环时，当潮流由神头送往大同电厂方向的 情况下，神大与神万线的综合送电暂态极 限为600MW。
第四章 电磁环网的运行与控制
一、电磁环网的发展过程 实际上，电磁环网是电网发展过程中的产 物，当电网规模只有110kV运行时，为了提 高输送功率，建设220kV线路，在220kV还 没形成坚强网络之前，与110kV网络形成电 磁环网，随着传输功率的增加，电磁环网对 系统运行的弊病逐渐显露出来，在一定的条 件下开断电磁环网。
第四章 电磁环网的运行与控制
但随着500kV的线路在几个大区电网中的 建设，由于各种因素，新的500/220kV电磁 环网在近一些年来又不断形成。虽然大家一 致认为500/220kV电磁环网最终必须打开， 但究竟应当具备什么条件才需打开，还没有 见到有明确的说法，因而影响了这个问题的 及时解决。迄今似已取得共识，但也有一个 过程。
第四章 电磁环网的运行与控制
由于500kV线路没有形成坚强的网络，必须 组成220/500kV电磁环网运行。
第四章 电磁环网的运行与控制
广义的讲，凡是不同电压等级的网络相连，都可能 出现电磁环网，根据电力系统110kV、220kV、330kV、 500kV网络出现和不断完善的历史情况来分析，出现电 磁环网的条件可以归纳为： 1) 区域网内部出现了高一级电压的网络（神大）； 2) 相连的区域之间出现了高一级电压的网间联络线 （大房Ⅱ）。
第四章 电磁环网的运行与控制
事例： 1984年，华北电网各联络线为220kV电网
第四章 电磁环网的运行与控制
1985年华北电网500kV大房Ⅱ线和500kV 神大线投入，形成了220/500kV神大—神万 线电磁环网、220/500kV大房Ⅰ--大房Ⅱ电磁 环网和电磁大环网。如图：
第四章 电磁环网的运行与控制
在我国电力系统中，电磁环网的运行对电力系统 的安全运行带来了安全隐患。早在1981年7月的 全国电网稳定会议上。在水利电力部生产司 《1970~1981年全国稳定破坏事故》报告中，统 计了11年间由于220/110kV高低压电磁环网造成 的电力系统事故占到了26%。因此会议大声疾呼， 应打开高低压电磁环网运行，之后各地区陆续开 断了这些电压等级的电磁环网。1981年我国制定 了《电力系统安全稳定导则》。
第四章 电磁环网的运行与控制
1、高低压电磁环网对系统造成的不利影 响 为了充分说明打开电磁环网运行更为有利 的论点。首先需要对线路的传输能力作全面 地分析。影响线路传输能力的因素有二，即 通过线路导线的热稳定电流和线路可能传输 的有功功率。
第四章 电磁环网的运行与控制
(1)导线的热稳定电流 这是线路传输容 量的一个绝对限制条件。通过导线的最大电 流必须低于其热稳定的最大值。 在实际运行中，为了充分利用导线的热 稳定传输能力，特别对于供电电压高一级的 线路，往往按外界温度，较为精确的规定允 许的最大电流传输能力，在负荷高峰期传送 较大的电力，这是一些电网常见的做法。
护和稳定措施配置比非环网要复杂得多，配合的
难度较大。保护和安全自动装置的复杂化和不配
合，一般是事故直接或扩大的原因。
第四章 电磁环的运行与控制
(2)从经济运行上着眼，在许多情况下断开 环网有可能获得明显的经济运行效益。在 某些环网中，因为开环运行不存在环流问 题，可能输电损失比合环运行时要小（合 环有环流时），从而可提高输电效率。
第四章 电磁环网的运行与控制
当电力系统一个新的更高的电压等级问世 的早期，网络在结构上不可能做到非常坚强， 而是一步步完善、加强并日趋合理的。在这 个完善、强化的过程中，为了获取较大的网 络传输功率，以合理利用廉价资源，满足用 户最大用电的要求等，电力系统大多出现一 个或多个电磁环网运行。
第四章 电磁环网的运行与控制
第四章 电磁环网的运行与控制
循环功率为：
Sc
~
第四章 电磁环网的运行与控制
当变压器变比不匹配时，网络中将产生循环 功率，可将 近似表示为：
第四章 电磁环网的运行与控制
可以看出，循环功率既有有功功率又有无 功功率，由于电抗远大于电阻，循环功率 中无功部分远大于有功部分。当循环功率 的值较大，正常输送功率和循环功率两部 分功率分量的叠加后，可能造成电磁环网 中功率流动方向相同（顺时针或逆时针方 向），则称电磁环网中出现功率环流现象。
第四章 电磁环网的运行与控制
第四章 电磁环网的运行与控制
有功功率损耗由两部分组成，其中一部分就 是由无功功率的流动造成的，其产生的有 功功率损耗与输送的无功功率的平方成正 比。
可见，无功环流同样会产生一定的有功功 率损耗，为电网的经济运行带来不利的影 响。
第四章 电磁环网的运行与控制
刘家峡-炳灵电磁环网存在无功环流潮流图
第四章 电磁环网的运行与控制
(4)短路电流增加 由于电磁环网综合阻抗较低，随着电网的扩大，
电磁环网带来的短路电流问题日益突出，使高低压
电磁环网中低一级电压母线短路电流急剧增加，甚
至超过开关最大遮断容量。
第四章 电磁环网的运行与控制
依照上述四方面的特性，不难对高低压电磁 环网运行做出如下的明确结论： (1)从系统安全着眼，不宜采用高低压环网 运行方式。 而开环运行的可取之处有：
第四章 电磁环网的运行与控制
第四章 电磁环网的运行与控制
(2) 线路的稳定传输功率 系统间的输电线路所传输的有功功率不得超
过电力系统稳定所允许的极值，这又是一 条限制。
第四章 电磁环网的运行与控制
在一般的电网条件下，作为限制条件的是静 态稳定和暂态稳定极限传输功率。为具体 确定某一条线路的稳定传输功率，需要作 相应的计算分析。一般，为了满足静态稳 定要求，线路正常运行时传输的有功功率 不宜大于0.8~0.85Pmax（静稳极限）；而 为了满足暂态稳定要求，有时不能大于 0.7~0.75Pmax。
第四章 电磁环网的运行与控制
电磁环网在电网中是普遍存在的，大多 数电力系统在自身的发展过程中都出现过 电磁环网。 所以，电磁环网是电力系统发展过程中 出现－消亡－再出现－再消亡不断循环的 一种现象。
第四章 电磁环网的运行与控制
二、开合高低压电磁环网分析 高低压电磁环网极易发生稳定破坏事故。据 不完全统计，1970～1980年的11年中发生 了与此有关的稳定破环事故40次。1981～ 1987年仍发生了13次。1988～1990年发生 了2次。电磁环网虽是电网结构问题，但往 往也是运行管理问题。
第四章 电磁环网的运行与控制
c.限制短路容量。电磁环网开环运行，是限 制短路容量的重要手段。合环运行，因综 合阻抗往往较小，短路容量比较大。短路 容量大的母线，是那些出线较多，并且电 源出线集中的母线。这些母线发生故障， 往往是触发电力系统大事故的元凶。
第四章 电磁环网的运行与控制
d.简化继电保护和安全自动装置。环网的继电保
第四章 电磁环网的运行与控制
电网结构 发展及其 运行方式 变化
第四章 电磁环网的运行与控制
随着电网的发展，省网间开始联网， 500kV网络逐步建设起来，在这个时期中， 500kV输电线成了省网之间的重要联络线， 加强了网间联系，担负起了大量的输电任务。 但是，在500kV网络未形成系统的主网架之 前，不能完全替代220kV网络来联系整个系 统。
电气与电子工程学院
现代电网运行技术
North China Electric Power University
第四章 电磁环网的运行与控制
电磁环网：不同电压 等级组成的网络，通过 两端变压器磁回路的联 接而形成的环网。 对于同一电压等级的 网络，由于没有磁的联 系，因此不叫电磁环网， 而叫电力环网。
典型电磁环网示意图
第四章 电磁环网的运行与控制
造成电磁环网运行的原因各不相同，有的源于规 划，有的是由于管理体制，有的只是在高一级电压 等级出现后未形成坚强网架时出现，而有的则是习 惯而已。 电磁环网形成的客观原因，首先是由于电力系统 发展和传输负荷增大，在同一地区出现了新的高一 级电压的输电线路。一般地说，在国际上，新的一 级电压大都为原有最高级电压的比约一倍或以上。 如220/400、220/500等。在我国为：220/500、 220/330、110/220等。
第四章 电磁环网的运行与控制
调整炳灵变两台变压器分接头档位 ，刘家峡-炳灵电磁环网 消除无功环流后潮流图
第四章 电磁环网的运行与控制
合环运行分析： 在电力系统的实际运行中，并非一切电磁环 网运行方式对系统稳定运行都是不利的， 相反，在有些情况下，也许在一段时间内 在充分利用资源、提高输电可靠性、降低 输电损失等方面电磁环网运行比开环运行 更利大于弊，因此，要结合实际情况具体 分析
第四章 电磁环网的运行与控制
a.稳定易于控制。在开环网络中发生干扰， 往往切除故障元件，再辅以有效的事故处 理手段，即可平息事态发展。在环网中如 果发生故障，不少情况下切除故障元件后， 将引起功率转移，使非故障元件功率越限 而导致稳定破坏。
第四章 电磁环网的运行与控制
b.潮流控制方便。开环运行时，调整送端电 源的有功 (或功角 )和无功 (或电压 )即能达 到调整潮流的目的。合环时，潮流在环网 内自然分布，控制困难，往往发生环网中 的元件通过功率有的满载甚至过载，有的 闲置。
