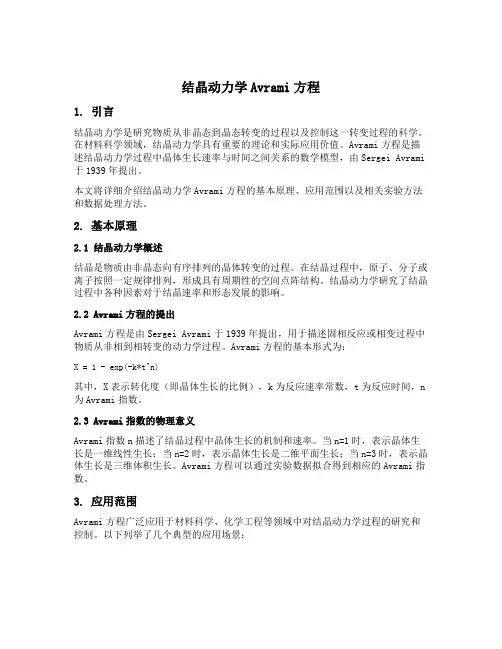

结晶动力学Avrami方程1. 引言结晶动力学是研究物质从非晶态到晶态转变的过程以及控制这一转变过程的科学。
在材料科学领域，结晶动力学具有重要的理论和实际应用价值。
Avrami方程是描述结晶动力学过程中晶体生长速率与时间之间关系的数学模型，由Sergei Avrami 于1939年提出。
本文将详细介绍结晶动力学Avrami方程的基本原理、应用范围以及相关实验方法和数据处理方法。
2. 基本原理2.1 结晶动力学概述结晶是物质由非晶态向有序排列的晶体转变的过程。
在结晶过程中，原子、分子或离子按照一定规律排列，形成具有周期性的空间点阵结构。
结晶动力学研究了结晶过程中各种因素对于结晶速率和形态发展的影响。
2.2 Avrami方程的提出Avrami方程是由Sergei Avrami于1939年提出，用于描述固相反应或相变过程中物质从非相到相转变的动力学过程。
Avrami方程的基本形式为：X = 1 - exp(-k*t^n)其中，X表示转化度（即晶体生长的比例），k为反应速率常数，t为反应时间，n 为Avrami指数。
2.3 Avrami指数的物理意义Avrami指数n描述了结晶过程中晶体生长的机制和速率。
当n=1时，表示晶体生长是一维线性生长；当n=2时，表示晶体生长是二维平面生长；当n=3时，表示晶体生长是三维体积生长。
Avrami方程可以通过实验数据拟合得到相应的Avrami指数。
3. 应用范围Avrami方程广泛应用于材料科学、化学工程等领域中对结晶动力学过程的研究和控制。
以下列举了几个典型的应用场景：3.1 金属材料中的相变研究金属材料中存在着多种相变现象，如固溶体析出、再结晶等。
通过测量金属材料在不同温度下的转化度和时间，可以利用Avrami方程分析相变过程中晶体生长的机制和速率，从而优化材料的性能。
3.2 聚合物结晶过程的研究聚合物是一类重要的工程材料，其结晶过程对于聚合物材料的性能具有重要影响。
结晶ppt下载
实验结果表明该法不仅 有效地解决了易结晶物 质在分离过程中结晶析 出而堵塞装置系统的问 题,而且可以提高了产品 的纯度。蒸馏—结晶耦 合法给我们提出了一种 新的分离思路。
蒸馏—结晶耦合技术
蒸馏-结晶耦合工艺设计思路是: 在蒸馏塔顶部增加 一级固液平衡, 此时蒸汽中易结晶组分的含量已经 很高, 它与其他物质的汽液平衡分离因子比较小, 但 是由于它们熔点差较大, 固液平衡的分离因子还很 高, 可以利用固液平衡进一步提纯。 这种工艺方法实际就是利用一级固液平衡来代替几 级汽液平衡。同时, 结晶冷凝器中分离出来的含杂 质多的熔融液作为回流液返回蒸馏塔顶部, 该熔融 液中易结晶组分的浓度比塔顶回流液中的浓度和 温度都低很多, 它与下一级塔板的上升蒸汽接触, 传 质推动力加大, 起到了强化蒸馏过程的作用。
结晶
晶体的形成过程及应用
组长：任思浩 组员：李俊华，杨攀华，张辉，郭靖
第一节 结晶概念
结晶是一个重要的化工单元操作： 为数众多的化工产品及中间体都是以晶体形态出现的，
从相当不纯的溶液中结晶出来的产品纯度高，外观漂亮。 在能耗上，结晶常常比蒸馏或其他精制方法低得多。 在医药工业中，85%以上的药物都是以晶体出现的。产品
pH调节法：通过溶液pH的调节来产生过饱和度，如 大豆蛋白的分步结晶
溶解度与溶液的过饱和度
饱和溶液：
溶质与溶液共存并处于相平衡状态。其浓度即是该温度下 固体溶质在溶剂中的溶解度(平衡浓度)。
不饱和溶液：
浓度<饱和浓度的溶液。
过饱和溶液：
浓度>饱和浓度的溶液。
结晶只可能在过饱和溶液中发生。
结晶动力学
的纯度、溶解速率等影响着药物的生物利用度。
晶体的空间构成与形貌
晶格 构成晶体的微观质点在晶体所占的空间中 按一定的几何规律排列起来，这种质点排列的几何 规律称为三维空间点阵，也称为空间晶体格子。
蒸馏—结晶耦合技术
蒸馏-结晶耦合工艺设计思路是: 在蒸馏塔顶部增加 一级固液平衡, 此时蒸汽中易结晶组分的含量已经 很高, 它与其他物质的汽液平衡分离因子比较小, 但 是由于它们熔点差较大, 固液平衡的分离因子还很 高, 可以利用固液平衡进一步提纯。 这种工艺方法实际就是利用一级固液平衡来代替几 级汽液平衡。同时, 结晶冷凝器中分离出来的含杂 质多的熔融液作为回流液返回蒸馏塔顶部, 该熔融 液中易结晶组分的浓度比塔顶回流液中的浓度和 温度都低很多, 它与下一级塔板的上升蒸汽接触, 传 质推动力加大, 起到了强化蒸馏过程的作用。
结晶
晶体的形成过程及应用
组长：任思浩 组员：李俊华，杨攀华，张辉，郭靖
第一节 结晶概念
结晶是一个重要的化工单元操作： 为数众多的化工产品及中间体都是以晶体形态出现的，
从相当不纯的溶液中结晶出来的产品纯度高，外观漂亮。 在能耗上，结晶常常比蒸馏或其他精制方法低得多。 在医药工业中，85%以上的药物都是以晶体出现的。产品
pH调节法：通过溶液pH的调节来产生过饱和度，如 大豆蛋白的分步结晶
溶解度与溶液的过饱和度
饱和溶液：
溶质与溶液共存并处于相平衡状态。其浓度即是该温度下 固体溶质在溶剂中的溶解度(平衡浓度)。
不饱和溶液：
浓度<饱和浓度的溶液。
过饱和溶液：
浓度>饱和浓度的溶液。
结晶只可能在过饱和溶液中发生。
结晶动力学
的纯度、溶解速率等影响着药物的生物利用度。
晶体的空间构成与形貌
晶格 构成晶体的微观质点在晶体所占的空间中 按一定的几何规律排列起来，这种质点排列的几何 规律称为三维空间点阵，也称为空间晶体格子。
第07讲 结晶与相变动力学
相变课程讲义
11
化学组分
相变课程讲义
12
溶解度与温度的关系
在固液两相平衡条件下，温度对溶解度的影响 关系为
ln
c2 cm
H R
1
T2
1 Tm
（3）
对于溶解时吸热的大多数晶体。ΔH为正值， 故温度愈高溶解度愈大；在相同操作温度下， 则熔点愈高的晶体，溶解度愈小。
C 晶体的溶解度
H 相变焓J/kg K ；
pSdVS +pLdVL 0
(58)
平界面所应满足的力学平衡条件
pS =pL
(59)
相变课程讲义
28
曲面表面能
曲面的面积增加了dA。曲界面位移作用在界面 上的力所做的功等于界面能的增加。
球面
pSdVS pLdVL SLdA
p=pS
pL
SL
dA dV
p=2 SL
r
(60) (61)
Tm 晶体的熔点 K； T2 操作温度 K； R 气体常数 J/kg K。
相变课程讲义
13
溶解度与粒径的关系
Ostwald从热力学观点出发，假设晶粒是球形的，两种
粒径不同的晶体的半径分别为r1 和r2，则溶解度与晶 粒尺寸关系的表达式
ln
c1 c2
2M RT
1 r1
1 r2
c1 ,c2 分别为粒径r1和r2的球形晶粒的溶解度 M 溶液中晶体的分子量 σ 固—液相界面自由能； ρ 晶体的密度； R 气体常数；
dT dT
dT
（15）
dS Q T
dH Q
Q cpdT
dG S dT
（16）
T
G G0 0 SdT
（17）
结晶过程的相平衡、介稳区与动力学
自发产生晶核的过程。
•比饱和度
• 均相初级成核速率：
•A→指前因子；Vm→摩尔体积；k→Boltzmann常数 ； T→绝对温度；σ→表面张力。
•
10.3 结晶过程的动力学
初级成核过程中晶核的临界粒径与过饱和度间有关
•在过饱和溶液中，只有大于临界粒径的晶核才能生 存并继续生长，小于此值的粒子则会溶解消失。
• 晶体生长过程有三步： • 1）待结晶溶质借扩散作用穿过靠近晶体表面的静止液 层，从溶液中转移至晶体表面。
• 2）到达晶体表面的溶质嵌人晶面，使晶体长大，同时 放出结晶热。
• 3）放出来的结晶热传导至溶液中。
•
10.3 结晶过程的动力学
2．结晶生长速率 • 大多数溶液结晶时,晶体生长过程为溶质扩散控制 ，晶体的生长速率G为：
•
•内循环式间壁冷却结晶器

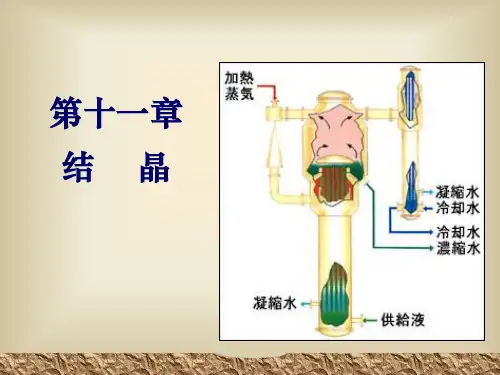

•10．4 溶液结晶过程与设备
•间壁换热冷却结晶：典型的内循环式，冷却量由夹套换 热器传递。换热面积的较小，换热量不大。
•
•外循环式间壁 冷却结晶器
•10．4 溶液结晶过程与设备
•外循环式结晶器传热系数较大，换热面积可变，但必须 选用合适的循环泵，以避免悬浮晶体的磨损破碎。
•初级成核速率与过饱和度的经验关联式：
•Kp→速率常数；△c→过饱和度；a→成核指数,一般a>2 。 • 初级成核速率较大，对过饱和度变化非常敏感，很难 将其控制在一定的水平。除了超细粒子制造外，一般结 晶过程都要尽量避免初级成核的发生。
• 2．二次成核：在已有晶体的条件下产生晶核的过程。 二次成核的机理主要有流体剪应力成核和接触成核。
•CaCl2一H2O— CaCl2·• 6H2O
多晶型的双组分低共熔型物系固液相图
非等温结晶动力学

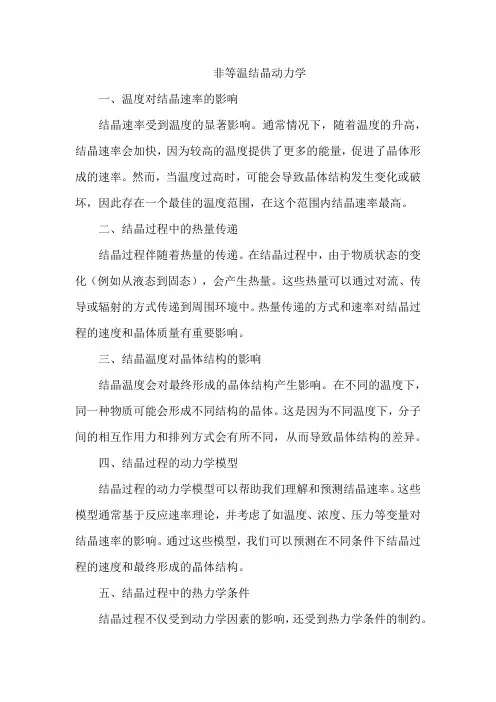

非等温结晶动力学一、温度对结晶速率的影响结晶速率受到温度的显著影响。

通常情况下，随着温度的升高，结晶速率会加快，因为较高的温度提供了更多的能量，促进了晶体形成的速率。
然而，当温度过高时，可能会导致晶体结构发生变化或破坏，因此存在一个最佳的温度范围，在这个范围内结晶速率最高。
二、结晶过程中的热量传递结晶过程伴随着热量的传递。
在结晶过程中，由于物质状态的变化（例如从液态到固态），会产生热量。
这些热量可以通过对流、传导或辐射的方式传递到周围环境中。
热量传递的方式和速率对结晶过程的速度和晶体质量有重要影响。
三、结晶温度对晶体结构的影响结晶温度会对最终形成的晶体结构产生影响。
在不同的温度下，同一种物质可能会形成不同结构的晶体。
这是因为不同温度下，分子间的相互作用力和排列方式会有所不同，从而导致晶体结构的差异。
四、结晶过程的动力学模型结晶过程的动力学模型可以帮助我们理解和预测结晶速率。
这些模型通常基于反应速率理论，并考虑了如温度、浓度、压力等变量对结晶速率的影响。
通过这些模型，我们可以预测在不同条件下结晶过程的速度和最终形成的晶体结构。
五、结晶过程中的热力学条件结晶过程不仅受到动力学因素的影响，还受到热力学条件的制约。
热力学条件决定了晶体能否自发形成以及最终的晶体结构。
例如，在一定的温度和压力下，只有满足一定的自由能条件，晶体才能自发形成。
六、温度梯度对晶体生长的影响温度梯度会影响晶体的生长方式和形态。
在温度梯度的作用下，晶体可能会沿着温度降低的方向生长，导致晶体呈现出特定的取向和形态。
了解温度梯度对晶体生长的影响，有助于控制晶体的结构和形态，以适应不同的应用需求。
七、结晶过程的多阶段特性结晶过程通常具有多阶段特性。
这包括形核、生长、粗化等阶段。
每个阶段都有其独特的动力学特性和影响因素。
例如，形核阶段主要受到过饱和度、杂质和表面活性剂等因素的影响，而生长阶段则更多地受到温度和溶质扩散的制约。
了解这些阶段的特点和影响因素，有助于更好地控制结晶过程。
