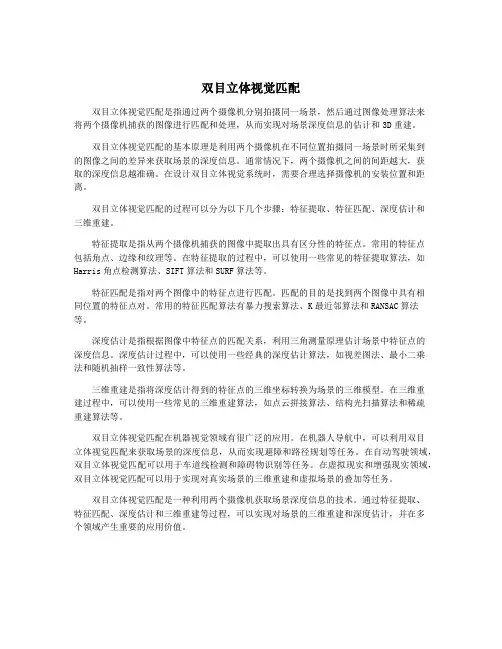

双目立体视觉匹配
双目立体视觉匹配双目立体视觉匹配是指通过两个摄像机分别拍摄同一场景，然后通过图像处理算法来将两个摄像机捕获的图像进行匹配和处理，从而实现对场景深度信息的估计和3D重建。
双目立体视觉匹配的基本原理是利用两个摄像机在不同位置拍摄同一场景时所采集到的图像之间的差异来获取场景的深度信息。
通常情况下，两个摄像机之间的间距越大，获取的深度信息越准确。
在设计双目立体视觉系统时，需要合理选择摄像机的安装位置和距离。
双目立体视觉匹配的过程可以分为以下几个步骤：特征提取、特征匹配、深度估计和三维重建。
特征提取是指从两个摄像机捕获的图像中提取出具有区分性的特征点。
常用的特征点包括角点、边缘和纹理等。
在特征提取的过程中，可以使用一些常见的特征提取算法，如Harris角点检测算法、SIFT算法和SURF算法等。
特征匹配是指对两个图像中的特征点进行匹配。
匹配的目的是找到两个图像中具有相同位置的特征点对。
常用的特征匹配算法有暴力搜索算法、K最近邻算法和RANSAC算法等。
深度估计是指根据图像中特征点的匹配关系，利用三角测量原理估计场景中特征点的深度信息。
深度估计过程中，可以使用一些经典的深度估计算法，如视差图法、最小二乘法和随机抽样一致性算法等。
三维重建是指将深度估计得到的特征点的三维坐标转换为场景的三维模型。
在三维重建过程中，可以使用一些常见的三维重建算法，如点云拼接算法、结构光扫描算法和稀疏重建算法等。
双目立体视觉匹配在机器视觉领域有很广泛的应用。
在机器人导航中，可以利用双目立体视觉匹配来获取场景的深度信息，从而实现避障和路径规划等任务。
在自动驾驶领域，双目立体视觉匹配可以用于车道线检测和障碍物识别等任务。
在虚拟现实和增强现实领域，双目立体视觉匹配可以用于实现对真实场景的三维重建和虚拟场景的叠加等任务。
双目立体视觉匹配是一种利用两个摄像机获取场景深度信息的技术。
通过特征提取、特征匹配、深度估计和三维重建等过程，可以实现对场景的三维重建和深度估计，并在多个领域产生重要的应用价值。
双目立体视觉匹配
双目立体视觉匹配双目立体视觉匹配是指利用人类双眼在空间中略微不同的视角，联合大脑进行视觉信息的处理和匹配，从而获得空间的深度和立体感。
在现代科技中，利用双目立体视觉匹配可以实现很多实用的应用，比如立体影像、立体游戏、机器人视觉导航等。
双目立体视觉匹配技术是计算机视觉和人工智能领域的一个重要研究方向，具有广泛的应用前景。
一、双目立体视觉原理人类通过双眼获取的两幅视觉图像，实际上是同一个物体在不同视角下的投影。
这两幅图像之间存在视差，也就是物体在不同视角下的位置差异。
大脑通过对这些视差的处理，得出了深度信息，使我们能够感知到物体的三维空间位置。
双目立体视觉匹配主要涉及视差的计算和匹配。
在数字图像处理中，利用计算机对双眼获取的两幅图像进行处理和匹配，从而获取深度信息。
通常采用的方法包括视差计算、视差匹配和深度图生成等步骤。
1. 视差计算：通过一系列像素级的图像处理方法，计算出两幅图像之间的视差。
常见的计算方法包括半全局匹配（Semi-Global Matching, SGM）、立体匹配算法（Stereo Matching）、视差图像传感器（Depth Sensing Image Sensor）等。
2. 视差匹配：将两幅图像中对应的像素进行匹配，找到它们之间的视差值。
通常采用的方法包括基于特征点的匹配、基于像素级的匹配等。
3. 深度图生成：根据计算得出的视差信息，生成目标物体的深度图，从而实现三维空间中物体位置的感知。
双目立体视觉匹配的原理是基于人类视觉的工作原理，通过模拟人类双眼的工作方式，从而实现数字图像的深度感知和立体视觉效果。
二、双目立体视觉应用双目立体视觉匹配技术在现代科技中应用广泛，涉及到多个领域，包括计算机视觉、人工智能、机器人技术等。
以下将介绍一些典型的双目立体视觉应用。
1. 立体影像：利用双目立体视觉匹配技术，可以实现立体影像的拍摄和显示。
通过双目相机拍摄的图像以及虚拟现实（Virtual Reality, VR）或增强现实（Augmented Reality, AR）技术，可以实现逼真的立体影像体验。
《基于双目视觉的立体匹配算法研究及应用》范文
《基于双目视觉的立体匹配算法研究及应用》篇一一、引言随着计算机视觉技术的飞速发展，双目视觉立体匹配算法在三维重建、机器人导航、自动驾驶等领域得到了广泛应用。
本文旨在研究基于双目视觉的立体匹配算法，探讨其原理、方法及实际应用，以期为相关领域的研究提供参考。
二、双目视觉立体匹配算法原理双目视觉立体匹配算法是通过模拟人类双眼视觉原理，利用两个相机从不同角度获取场景的图像信息，通过计算两幅图像间的视差，从而恢复出场景的三维信息。
立体匹配是双目视觉的核心问题，其基本原理包括特征提取、特征匹配、视差计算等步骤。
1. 特征提取：在两幅图像中提取出具有代表性的特征点，如角点、边缘点等。
这些特征点将用于后续的匹配过程。
2. 特征匹配：利用一定的匹配算法，如基于区域的匹配、基于特征的匹配等，在两幅图像中寻找对应的特征点。
3. 视差计算：根据匹配得到的特征点，计算视差图。
视差图反映了场景中各点在两幅图像中的相对位移，从而可以恢复出场景的三维信息。
三、立体匹配算法研究针对双目视觉立体匹配算法，本文重点研究了以下几种方法：1. 基于区域的匹配算法：该类算法通过计算两幅图像中对应区域的相似性来寻找匹配点。
常见的区域匹配算法包括块匹配、窗口匹配等。
2. 基于特征的匹配算法：该类算法通过提取图像中的特征点，如角点、边缘点等，进行特征匹配。
常见的特征匹配算法包括SIFT、SURF等。
3. 视差计算优化方法：为了提高视差计算的精度和效率，研究者们提出了多种优化方法，如引入先验知识、利用多尺度信息、采用半全局匹配算法等。
四、立体匹配算法应用双目视觉立体匹配算法在多个领域得到了广泛应用，如三维重建、机器人导航、自动驾驶等。
本文将重点介绍其在以下两个领域的应用：1. 三维重建：通过双目视觉立体匹配算法，可以恢复出场景的三维信息，从而实现三维重建。
三维重建技术在游戏开发、虚拟现实、医疗影像处理等领域具有广泛应用。
2. 自动驾驶：双目视觉立体匹配算法可以用于自动驾驶系统的环境感知。
双目立体视觉匹配
双目立体视觉匹配双目立体视觉匹配是指通过两个视觉传感器（眼睛）同时获取的视觉信息，进行图像的匹配与处理，从而实现对三维空间中物体位置、形状和深度的感知。
在人类视觉系统中，我们的两只眼睛分别观察到不同的景象，这两个视角的差异被大脑处理后，使我们能够感知到三维世界。
双目立体视觉匹配的核心就是模拟人类视觉系统的工作原理，通过计算机对不同眼睛拍摄到的图像进行处理，提取出深度信息，从而实现对三维空间的感知。
双目立体视觉匹配的基本原理是寻找两个图像之间的对应点。
当两个图像的视角或位置发生变化时，同一物体在两个图像中的像素值可能会发生变化。
通过分析这种变化，可以计算出物体的深度信息。
1. 图像获取：使用两个摄像机同时获取两幅图像，这两个摄像机应具有一定的基线距离，即两个摄像机之间的距离。
2. 校准：对两个摄像机进行标定和校准，确定两个摄像机之间的位置关系和相机参数。
3. 特征提取：从图像中提取出能够用于匹配的特征点，常用的特征点包括角点、边缘等。
4. 特征描述：对提取出的特征点进行描述，通常使用局部特征描述方法，如SIFT、SURF等。
5. 特征匹配：将一个图像中的特征点与另一个图像中的特征点进行匹配，通常使用特征向量的距离度量方法，如欧氏距离、余弦相似度等。
6. 匹配剔除：对匹配点进行剔除，以排除误匹配和无效匹配。
7. 深度计算：根据匹配点的位置信息以及两个摄像机之间的位置关系，计算出物体的深度信息。
8. 三维重建：根据深度信息和摄像机参数，将匹配点重建为三维空间中的点云，从而得到三维物体模型。
双目立体视觉匹配在计算机视觉领域有重要的应用，例如机器人导航、三维重建、物体跟踪等。
由于双目立体视觉匹配能够提供精确的深度信息，因此在许多应用中可以取得比单目视觉更好的效果。
双目立体视觉匹配也存在一些挑战和限制。
对于低纹理区域或者高度相似的物体，匹配点的提取和匹配可能会受到干扰。
摄像机的标定和校准是一个关键的步骤，如果标定不准确或者摄像机之间的位置关系发生变化，都会影响匹配的准确性。
双目立体视觉匹配
双目立体视觉匹配
双目立体视觉匹配是一种利用双眼观察物体来获取三维信息的技术。
这种技术模拟了人类双眼观察物体时产生的视差效应，通过计算机算法处理双眼获取的图像信息，从而实现对物体的三维信息的获取和匹配。
在现代科技应用中，双目立体视觉匹配技术被广泛应用于计算机视觉、机器人技术、虚拟现实等领域，为人们带来了许多便利和乐趣。
在双目立体视觉匹配技术中，首先需要获取物体的双眼图像信息。
通常使用的设备是一对摄像头或者一对摄像机，分别模拟人类的两只眼睛。
这对摄像头或者摄像机需要同时观察同一物体，以获取两个不同角度的图像信息。
然后，利用计算机算法对这两个图像信息进行处理，来获取物体的三维信息和匹配。
在计算机视觉领域，双目立体视觉匹配技术被广泛应用于图像识别、目标检测、三维测量等方面。
通过获取物体的三维信息，可以更加准确地进行目标检测和图像识别，提高了计算机视觉系统的准确性和可靠性。
双目立体视觉匹配技术也可以实现对物体的三维测量，为各种测量应用提供了便利。
在机器人技术领域，双目立体视觉匹配技术可以帮助机器人更好地理解和感知周围环境。
通过获取环境物体的三维信息，机器人可以更加准确地进行导航和避障，提高了机器人的自主性和智能性。
双目立体视觉匹配技术还可以实现对物体的抓取和操作，为机器人的操作能力提供了技术支持。
在虚拟现实领域，双目立体视觉匹配技术可以帮助虚拟现实系统更加逼真地模拟现实情景。
通过获取物体的三维信息，虚拟现实系统可以更加真实地呈现物体的大小、形状和位置，为用户提供更加逼真的虚拟体验。
双目立体视觉匹配技术还可以帮助虚拟现实系统实现对物体的交互和操作，增强了用户与虚拟环境的互动性。
双目视觉地图像立体匹配系统说明书文档
双目视觉的图像立体匹配系统文档1引言计算机视觉技术的发展将光与影的艺术和计算机的逻辑性紧密结合起来，而双目立体视觉技术更将这种结合从平面二次元上升到立体的角度，为我们的生产生活提供了新的技术和工具，例如已经被普遍运用的电影技术，研发中的虚拟现实、谷歌视觉眼镜、汽车自动驾驶技术，即将上市的淘宝虚拟实景购物等，不断改变着我们的生活，另外双目立体视觉在军事、医学、工业等领域都有其重要的作用，是机器感知物体几何层级的基础，因此对双目视觉的理论研究成为推动立体视觉乃至计算机视觉技术在各个领域创造更高价值的重要因素。
在双目视觉的研究和运用中，最重要的一个阶段无疑为将平面图像转化为可计算机可识别的立体模型，这里将用到立体匹配技术，目前双目视觉研究领域用到的立体匹配算法及其衍生算法有很多种，算法的效率和匹配精度将直接影响到算法运用的响应时间和准确度［，1当］今各种视觉智能设备的发展需要将立体匹配过程直接嵌入到单片机中，这种场景下，算法的效率和匹配精度将直接决定不同运算性能的嵌入式设备的选择和产品推广后的用户体验度，也将直接决定设备成本，因此研究出更加速度快、精度高的立体匹配算法在各领域都具有划时代的重要意义。
2系统方案设计2.双1目视觉的图像立体匹配系统说起立体视觉系统，要从人的双眼说起，人眼是一个典型的双目视觉系统，每只眼睛是一个摄像机，两只平行的眼睛是两台平行的摄像机，因为两只眼睛的位置不同，看到的图像是有差异的，这个差异就是立体视觉的基础，视觉信号传入大脑，大脑利用其强大的匹配能力，就可以基本确定图像中的物体的立体信息，或者叫做图像的深度信息。
随着人们知识和生产生活的发展，需要通过仿真立体视觉的原理，让计算机获取到图像从向发展，即获取图像的深度信息，以实现一些和空间视觉有关的需求，这就出现了机器立体视觉技术。
Object图2.1立体视觉原理示意图如图是一张立体视觉原理示意图，和为两台摄像机，物体上的点分别对应左右图像上点和2通过算法找到图像左右图像上对应的点12这个过程则是立体匹配。
双目立体视觉匹配
双目立体视觉匹配双目立体视觉匹配是指通过两只眼睛同时观察到的图像，通过视觉系统对两个图像进行匹配，并根据匹配结果确定物体在三维空间中的位置和形状。
双目立体视觉匹配是一种基于人类视觉系统的方法，人类通过两只眼睛分别观察到的图像，通过视觉系统对两个图像进行匹配，并将两个图像的匹配点映射到同一坐标系中，从而获取物体在三维空间中的位置和形状信息。
在人类视觉系统中，双眼之间的距离产生了视差，即两只眼睛在观察到同一物体时，由于视角的差异，物体在两个眼睛的图像上的位置会有一定的偏移。
基于这种视差信息，人类能够通过视觉将物体分辨为不同的立体结构，并判断其位置和形状。
在计算机视觉领域，双目立体视觉匹配是一种常用的三维重建方法，通过计算机对两个眼睛观察到的图像进行匹配，可以获取物体的深度信息，实现对三维物体的识别、分割和重建。
双目立体视觉匹配的基本原理是通过像素级别的图像匹配，找到两个图像中对应点的位置关系，进而利用视差信息计算物体的三维位置。
在双目立体视觉匹配中，常用的算法包括基于区域的方法和基于特征的方法。
基于区域的方法将图像分成若干个区域，在每个区域内进行像素级别的匹配，计算出视差图。
而基于特征的方法通过对图像提取特征点，然后进行特征点匹配，计算出视差图。
常用的特征点包括角点、边缘和纹理点等。
双目立体视觉匹配的应用非常广泛，包括机器人导航、自动驾驶、三维重建、虚拟现实等领域。
比如在机器人导航中，双目立体视觉匹配可以用于确定机器人相对于环境的位置，避免障碍物；在自动驾驶中，双目立体视觉匹配可以用于感知周围车辆和行人，提供环境信息；在三维重建中，双目立体视觉匹配可以用于捕捉物体的形状、大小和位置；在虚拟现实中，双目立体视觉匹配可以用于生成逼真的立体效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双目视觉的图像立体匹配系统文档1 引言计算机视觉技术的发展将光与影的艺术和计算机的逻辑性紧密结合起来，而双目立体视觉技术更将这种结合从平面二次元上升到立体的角度，为我们的生产生活提供了新的技术和工具，例如已经被普遍运用的3D电影技术，研发中的虚拟现实、谷歌视觉眼镜、汽车自动驾驶技术，即将上市的淘宝虚拟实景购物等，不断改变着我们的生活，另外双目立体视觉在军事、医学、工业等领域都有其重要的作用，是机器感知物体几何层级的基础，因此对双目视觉的理论研究成为推动立体视觉乃至计算机视觉技术在各个领域创造更高价值的重要因素。
在双目视觉的研究和运用中，最重要的一个阶段无疑为将平面图像转化为可计算机可识别的立体模型，这里将用到立体匹配技术，目前双目视觉研究领域用到的立体匹配算法及其衍生算法有很多种，算法的效率和匹配精度将直接影响到算法运用的响应时间和准确度[1]，当今各种视觉智能设备的发展需要将立体匹配过程直接嵌入到单片机中，这种场景下，算法的效率和匹配精度将直接决定不同运算性能的嵌入式设备的选择和产品推广后的用户体验度，也将直接决定设备成本，因此研究出更加速度快、精度高的立体匹配算法在各领域都具有划时代的重要意义。
2 系统方案设计2.1 双目视觉的图像立体匹配系统说起立体视觉系统，要从人的双眼说起，人眼是一个典型的双目视觉系统，每只眼睛是一个摄像机，两只平行的眼睛是两台平行的摄像机，因为两只眼睛的位置不同，看到的图像是有差异的，这个差异就是立体视觉的基础，视觉信号传入大脑，大脑利用其强大的匹配能力，就可以基本确定图像中的物体的立体信息，或者叫做图像的深度信息。
随着人们知识和生产生活的发展，需要通过仿真立体视觉的原理，让计算机获取到图像从2D向3D发展，即获取图像的深度信息，以实现一些和空间视觉有关的需求，这就出现了机器立体视觉技术。
图2.1 立体视觉原理示意图如图2.1是一张立体视觉原理示意图，O1和O2为两台摄像机，物体上的点p12分别对应左右图像上点p1和p2，通过算法找到图像左右图像上对应的点p1、p2，这个过程则是立体匹配。
求解p1、p2、p12构成的三角形，我们就能得到点p12的坐标，也就能得到p12的深度[6]，如图2.2所示。
图2.2 标准双目视觉系统投影成像示意图其中，点l O 和点r O 分别是左右两个摄像头的光学中心位置，即两个摄像头成像坐标系的光学原点，f 为左右两个摄像头的焦距，在这里，点A （X,Y,Z ）以l O 为坐标中心，左摄像头成像坐标系为坐标系，由相似三角形的性质，有：Y v Z f X x X Z f Z b b u u ll l r =-=-=+-,(2-1)则rl r l l r l l u u bfZ u u b v Y u u b u X -=-=-=,,(2-2)因此找到点A 在左右图像上对应的la 和r a 则是重中之重，一个好的立体匹配算法对双目视觉系统起到了决定性作用，我们将在本文接下来的章节对最有代表性的算法做具体介绍。
双目立体视觉之间模拟了人眼视觉构造，因此双目视觉在各个领域都具有广泛的运用，比如机器人导航领域，双目视觉可以被运用在汽车自动驾驶，机器人自动导航；在虚拟现实领域，通过对双目视觉的研究，人们可以虚拟出立体视觉，极大丰富了人类生活；在航空航天领域，双目视觉已经运用在飞行器自动导航和飞行器避障；在工业上，双目视觉被运用在机械自动化制造，工业监测等方面。
一个完整的双目立体视觉系统通常包括图像获取、摄像机标定、图像矫正、立体匹配和深度恢复五个方面：（1）图像获取 通过模拟双目的方式，利用平行的两台摄像机对左右眼图像进行获取。
（2）立体标定 通过图像特征点获取，建立摄像机的几何成像模型（3）图像矫正 把实际中非共面行对准的两幅图像，校正成共面行对准，因为当两个图像平面是完全共面行对准时，计算立体视差是最简单的[7]（4）立体匹配 通过算法对图像进行立体匹配，建立图像的立体模型。
深度恢复 通过匹配结果，恢复图像的立体感。
2.2 双目视觉的图像立体匹配系统框图在进行图像的立体匹配之前，需要得到可匹配的图像，既使得左右双眼图片在平面上完全行对准，这时计算立体视觉差是最简单的，而这种行对准图像是可以通过图像校正完成的，但由于每对摄像机的参数（位置、畸变等）不同，在校正时需要拿到摄像头的标正值，因此在校正前需要对摄像头进行标定。
总的流程图如图3.1所示：图3.1 系统设计框图通过采集左右摄像头的图像和标定图像进行反复对比标定，得到图像的标定参数，进而进行图像校正，校正后的图像即可通过立体匹配算法进行深度匹配。
3 设备选型及硬件系统详细设计3.1 设备选型本系统选用不同型号的两个摄像头作为双目视觉采集摄像机。
3.2 硬件系统设计系统所用硬件系统配置如下：PC：四核i5处理器、4Gb内存、显示卡2G RAM4 软件设计及测试4.1 开发环境编译器：VS2015、MATLAB2015B视觉库：OpenCV3.04.2 概要设计4.2.1 流程图4.2.2 主要函数及实现功能4.3 详细设计4.3.1图像采集本论文采用MATLAB对双目图像进行采集，摄像机用到是视觉平行的两台摄像头，如图4.1所示：图4.1 图像采集用的双目摄像头说明：将摄像头使用USB连接线与电脑相连接，使用matlab在同一时间对图像进行采集，为了摄像头标定参数无变化，整个实验过程中需要保持摄像头位置不变，否则实验会不准确。
