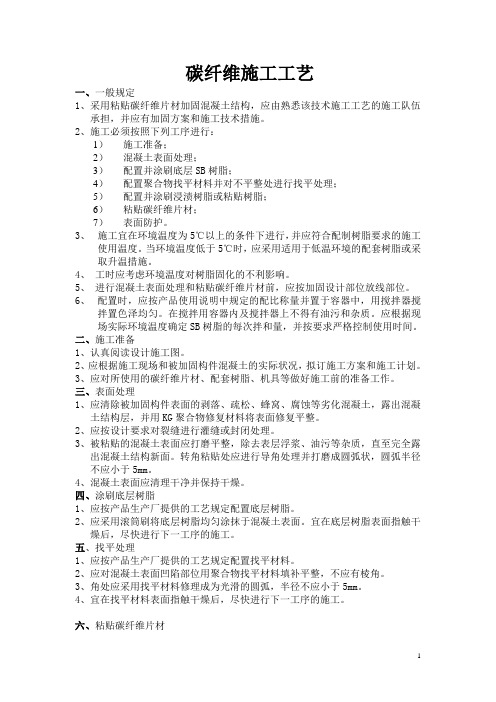

碳纤维施工规定1
碳纤维施工工艺一、一般规定1、采用粘贴碳纤维片材加固混凝土结构，应由熟悉该技术施工工艺的施工队伍承担，并应有加固方案和施工技术措施。
2、施工必须按照下列工序进行：1）施工准备；2）混凝土表面处理；3）配置并涂刷底层SB树脂；4）配置聚合物找平材料并对不平整处进行找平处理；5）配置并涂刷浸渍树脂或粘贴树脂；6）粘贴碳纤维片材；7）表面防护。
3、施工宜在环境温度为5℃以上的条件下进行，并应符合配制树脂要求的施工使用温度。
当环境温度低于5℃时，应采用适用于低温环境的配套树脂或采取升温措施。
4、工时应考虑环境温度对树脂固化的不利影响。
5、进行混凝土表面处理和粘贴碳纤维片材前，应按加固设计部位放线部位。
6、配置时，应按产品使用说明中规定的配比称量并置于容器中，用搅拌器搅拌置色泽均匀。
在搅拌用容器内及搅拌器上不得有油污和杂质。
应根据现场实际环境温度确定SB树脂的每次拌和量，并按要求严格控制使用时间。
二、施工准备1、认真阅读设计施工图。
2、应根据施工现场和被加固构件混凝土的实际状况，拟订施工方案和施工计划。
3、应对所使用的碳纤维片材、配套树脂、机具等做好施工前的准备工作。
三、表面处理1、应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化混凝土，露出混凝土结构层，并用KG聚合物修复材料将表面修复平整。
2、应按设计要求对裂缝进行灌缝或封闭处理。
3、被粘贴的混凝土表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出混凝土结构新面。
转角粘贴处应进行导角处理并打磨成圆弧状，圆弧半径不应小于5mm。
4、混凝土表面应清理干净并保持干燥。
四、涂刷底层树脂1、应按产品生产厂提供的工艺规定配置底层树脂。
2、应采用滚筒刷将底层树脂均匀涂抹于混凝土表面。
宜在底层树脂表面指触干燥后，尽快进行下一工序的施工。
五、找平处理1、应按产品生产厂提供的工艺规定配置找平材料。
2、应对混凝土表面凹陷部位用聚合物找平材料填补平整，不应有棱角。
3、角处应采用找平材料修理成为光滑的圆弧，半径不应小于5mm。
碳纤维导线施工技术专项要求
碳纤维复合芯导线规模化应用工程施工专项技术要求技术要求表序号项目规模化应用工程技术要求1 技术评分标准中施工准备部分。
增加：（碳纤维复合材料芯软铝型线导线（以下简称碳纤维导线）工程应提供架线施工机具主要技术参数）2 技术评分标准中主要工序和特殊工序施工方案部分。
增加：（碳纤维导线工程应提供架线施工技术纲要，包括在运输、展放时对导线的保护措施）3 碳纤维导线工程项目的施工管理除满足现行的国家、行业、企业标准外，还应满足的要求。
1.施工管理1.1在碳纤维导线的施工前，施工单位应根据地形等条件有针对性地制定施工方案，合理选择施工机具和科学规划施工组织措施。
1.2在施工时，对操作工人进行技术交底、培训，使操作工人掌握碳纤维导线的施工要领及实施细则。
1.3施工时，施工单位应逐级落实并掌握碳纤维导线的施工要求，在实际操作时严格执行施工方案的要求，确保碳纤维导线的施工质量和安全。
1.4压接操作应由培训碳纤维导线压接合格的技工担任。
1.5碳纤维导线跨越施工应注意严格按照DL/T 5106-1999、国家电网基建{2015}756号文件操作。
跨越高铁时，应对安全性进行专题论证。
4 碳纤维导线工程项目的施工工艺除满足现行的国家、行业、企业标准外，应满足的要求。
2.施工工艺2.1碳纤维导线应采用张力架线，并据此配置相关的施工机具。
2.2碳纤维导线工程一般采用非定长放线。
施工单位也可根据地形条件和区段位置，在进行技术、安全、经济比较后，选择定长放线；若采用定长放线，应与导线制造厂家协商导线具体盘长。
2.3张力放线段长度和牵张场位置应首先保证碳纤维导线放线质量，兼顾放线效率确定。
2.4碳纤维导线放线方式的选择应考虑放线滑车的配置，兼顾放线效率确定。
2.5放线施工时包络角应不超过25°，超过时应加挂滑车。
2.6放线张力不超过25%RTS。
2.7牵引绳、旋转连接器、连接牵引装置和碳纤维导线的连接部位是张力放线受力系统的薄弱环节，每次使用前均应严格检查，按规定方式安装和使用。
浅析炭纤维复合导线在输电线路的应用领域及施工工艺要求
浅析炭纤维复合导线在输电线路的应用领域及施工工艺要求摘要：碳纤维复合芯导线，具有重量轻、强度高、容量大、耐高温、耐腐蚀、低线损等特点，是一种可替代传统的钢芯铝绞线、铝合金绞线、铝包钢绞线和殷钢导线的全新产品。
关键词：碳纤维复合导线；输电线路；施工工艺一、碳纤维复合芯导线主要应用领域（1）全寿命周期经济性最优的线路工程。
如特高压交直流工程，风电、光伏核电等清洁能源输送工程。
（2）通过腐蚀较严重区域的线路工程。
如化工区域、沿海地区。
（3）有短时大负荷转移以及电力输送波动较大的线路，或需要输送容量储备的线路。
如冶炼、煤矿或其他矿厂供电线路；风能、光伏能源输出线路；火力发电厂电站输出线路。
（4）需增容改造的旧线改造线路。
（5）大跨越、低弧垂等特殊线路等。
二、碳纤维复合芯导线施工要求1、施工准备（1）牵引场布置张力机必须布置在线路中心线上，不允许采用落地滑车转向；张力放线施工区段不宜超过15个滑车的长度。
（2）做好导线防护工作架设需要升空的导线应避免被地面或其他坚硬、尖锐部件磨损，导线盘起重应符合安装工艺要求。
（3）导线金具由于导线的特殊结构，因此，导线金具必须采用专用配套金具。
（4）施工机具的准备准备的机具应具有：接续管保护装置、放线滑车、提线器、网套连接器、装配式牵引装置、卡线器等。
2、张力放线在导线线盘和张力机之间需安装一个最小工作直径的滑车组，以将导线引入张力机导向滑车的中心位置，避免导线在任何导向滑车的滚轴上发生急剧转弯。
具体要求如下：（1）要求导线盘与张力机的最小距离为15m；（2）放线施工时包络角应不超过25°，超过时应加挂滑车；（3）放线张力不超过25%RTS（RTS：额定拉断力）；（4）牵引绳、旋转连接器、连接牵引装置和碳纤维导线的连接部位是张力放线受力系统的薄弱环节，每次使用前均应严格检查，按规定方式安装和使用；（5）张力放线的过程不应对导线造成损伤。
3、导线接续3.1耐张线夹压接当导线股线小于或等于三层时宜采用正向压接，当导线股线大于三层时，应按照要求执行。
碳纤维穿线管敷设施工工艺
碳纤维穿线管敷设施工工艺
介绍
本文档旨在介绍碳纤维穿线管敷设施工的工艺流程和要点。
工艺流程
以下是碳纤维穿线管敷设施工的基本工艺流程：
1.准备工作：包括材料准备、设备检查和施工计划制定。
2.确定布置方案：根据工程要求和现场情况，确定碳纤维穿线管的布置方案，包括管道的走向、连接方式等。
3.清理施工区域：清理施工区域，确保工作区域干净整洁。
4.空心墙壁打孔：使用适当的工具，按照布置方案在墙壁上打孔，以便穿线。
5.穿线：将碳纤维穿线管穿过打好的孔洞，注意保护穿线管的表面免受损坏。
6.固定管道：使用适当的固定件将穿线管固定在墙壁上，确保牢固可靠。
7.连接管道：根据需要，使用适当的连接件将不同的穿线管连接在一起。
8.测试和验收：完成穿线工作后，进行测试和验收，确保管道连接良好，满足要求。
工艺要点
在进行碳纤维穿线管敷设施工时，需要注意以下要点：
1.安全第一：在施工过程中，要注意安全操作，严格遵守相关安全规定，确保施工人员的人身安全。
2.布置方案合理：根据工程要求和现场情况，确保碳纤维穿线管的布置方案合理，满足工程需要。
3.施工质量：施工过程中，要注意施工质量控制，确保穿线管的连接牢固、线路通畅。
4.施工进度控制：制定合理的施工计划，控制施工进度，确保按时完成施工任务。
5.施工记录：及时记录施工过程中的重要信息和问题，方便后续验收和维护。
结论
通过本文档的介绍，您已了解到碳纤维穿线管敷设施工的工艺
流程和要点。
在实际施工中，请根据具体情况进行合理安排和操作，确保工程质量和安全。
碳纤维导线
碳纤维导线技术性能及其施工要点1、碳纤维导线的结构碳纤维复合导线(ACCC-Aluminum Comductor Composite Core)是最早由美国、日本等国家开发的一种新型导线，主要用于航天设备及空间站。
它的芯线是由碳纤维为中心层和玻璃纤维包覆制成的单根芯棒，其外层与邻外层铝线股为梯形截面，是一种性能优越的新型导线，如图所示。
碳纤维导线分为碳纤维棒芯铝绞线和耐热碳纤维棒芯铝合金绞线；其结构和常规钢芯铝绞线相同。
2、技术特点强度高一般钢丝抗拉强度1240MPa，高强度钢丝抗拉强度1410MPa,而碳纤维导线抗拉强度2399MPa，分别是前两者的1.9和1.7倍。
抗拉强度的明显提高可增加杆、塔之间的跨距，降低工程成本。
导电率高、载流量大、耐高温碳纤维导线不存在因钢丝所引起的磁损和热效应，且在相同负荷下，具有更低的运行温度，从而减少输电损失约6%。
相同直径时碳纤维导线铝截面是钢芯铝绞线的1.29倍，因此可提高载流量29%。
常规导线受软化特性和弛度特性的影响，工作温度提高非常有限，提高载流量主要靠加大导线截面来实现；而碳纤维导线得耐高温和低弛度特性，使同直径导线工作温度可以达到150-180 ℃，短时许容温度可达到200℃以上。
ACCC导线与ACSR导线相比具有显著的低弛度特性，在高温条件下弧垂不到钢芯铝绞线的1/2，能有效减少架空线的绝缘空间走廊，提高了导线运行的安全性和可靠性。
线膨胀系数小、弛度小从上表可以看出相同条件下，温度从26.1℃增加到183℃ACSR导线弛度从236mm到1422mm,提高了5倍，而ACCC导线弛度仅从198mm增加到312mm，仅提高0.57倍。
ACCC 导线变化量是ACSR导线9.6%，高温下弧垂不到ACSR导线的1/10，能有效减少架空线走廊的绝缘空间，提高导线的安全性和可靠性。
在相同跨距下，缩小导线长度。
重量轻常规LGJ-240/55导线重量1108Kg/Km（其中铝651Kg/Km，钢芯457Kg/Km）；而ACCC 导线（218mm2）重量653Kg/Km（其中碳纤维棒芯重量仅51Kg/Km）。
碳纤维复合芯导线作业指导书
碳纤维复合芯导线作业指导书文档仅供参考，不当之处，请联系改正。
碳纤维复合芯导线 JLRX/T(ACCC/TW)施工作业指导书编制单位：编制时间：目录碳纤维复合芯导线J LRX/T(ACCC/TW)施工作业指导书错误!未定义书签。
1、适用范围 ............................................................... 错误!未定义书签。
2、手册引用文件 ....................................................... 错误!未定义书签。
3、总则 ....................................................................... 错误!未定义书签。
4、张力放线前的准备工作错误!未定义书签。
5、张力放线................................................................ 错误!未定义书签。
5.1张力场选择原则错误!未定义书签。
5.2张力放线操作错误!未定义书签。
5.3 张力牵引前导线端头的处理方法 ........................ 错误!未定义书签。
6、金具的安装............................................................ 错误!未定义书签。
7、紧线 ....................................................................... 错误!未定义书签。
8、平衡挂线的锚线、紧线的操作方法 .................... 错误!未定义书签。
8.5 注意事项 ............................................................... 错误!未定义书签。
高压输电线路碳纤维导线架设施工工法(2)
高压输电线路碳纤维导线架设施工工法高压输电线路碳纤维导线架设施工工法一、前言随着工业化进程的加速和人们对电能需求的不断增长，高压输电线路的建设变得越来越重要。
而在高压输电线路的建设中，碳纤维导线架设施工工法作为一种新兴且具有潜力的架设技术，得到了广泛关注。
本文将介绍高压输电线路碳纤维导线架设施工工法的特点、施工原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点高压输电线路碳纤维导线架设施工工法以碳纤维导线作为主线，具有以下几个特点：1. 重量轻、强度高：碳纤维导线具有优异的力学性能，比传统的铜或铝导线轻、强度高，可以有效减轻输电线路的负荷。
2. 抗风荷载能力强：碳纤维导线具有良好的抗风荷载能力，能够在恶劣天气条件下保持线路的稳定。
3. 耐腐蚀性好：碳纤维导线的外层覆有特殊的防腐蚀层，能够有效防止水分、化学物质等对导线的侵蚀。
4. 传输效率高：碳纤维导线的电阻率低，传输效率高，能够减少能源的损耗。
三、适应范围高压输电线路碳纤维导线架设施工工法适用于各种规模的高压输电线路建设，特别适用于远距离的输电线路。
四、工艺原理高压输电线路碳纤维导线架设施工工法基于以下技术措施：1. 施工工法与实际工程之间的联系：根据具体的线路规划和施工要求，选择合适的碳纤维导线进行架设。
2. 采取的技术措施：使用专业的工具和设备，按照预定的线路布置方案进行导线的架设和连接，确保线路的稳定和传输效率。
五、施工工艺高压输电线路碳纤维导线架设施工工法包括以下施工阶段：1. 线路布置：根据线路规划，确定导线的走向和连接点，并进行标志和测量。
2. 导线架设：使用起重机或其他机具设备，将碳纤维导线从接头起始点沿线路布置好，并进行连接。
3. 接地处理：根据要求，在适当位置进行导线的接地处理，确保线路的安全可靠。
4. 查漏修复：对导线进行质量检测，发现问题及时修复，确保线路的正常运行。
六、劳动组织高压输电线路碳纤维导线架设施工工法需要合理组织人力资源，包括工段长、班组长、施工人员等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳纤维复合芯导线规模化应用工程施工专项技术要求
技术要求表
序号项目规模化应用工程技术要求
1 技术评分标准中施
工准备部分。
增加：（碳纤维复合材料芯软铝型线导线（以下简称碳纤维导线）工程应提供架线施工机具主要技术参数）
2 技术评分标准中主
要工序和特殊工序
施工方案部分。
增加：（碳纤维导线工程应提供架线施工技术纲要，包括在运输、展放时对导线的保护措施）
3 碳纤维导线工程项
目的施工管理除满
足现行的国家、行
业、企业标准外，
还应满足的要求。
1.施工管理
1.1在碳纤维导线的施工前，施工单位应根据地形等条件有针对性地制定施工方案，合理选择施工机具和科学规划施工组织措施。
1.2在施工时，对操作工人进行技术交底、培训，使操作工人掌握碳纤维导线的施工要领及实施细则。
1.3施工时，施工单位应逐级落实并掌握碳纤维导线的施工要求，在实际操作时严格执行施工方案的要求，确保碳纤维导线的施工质量和安全。
1.4压接操作应由培训碳纤维导线压接合格的技工担任。
1.5碳纤维导线跨越施工应注意严格按照DL/T 5106-1999、国家电网基建{2015}756号文件操作。
跨越高铁时，应对安全性进行专题论证。
4 碳纤维导线工程项
目的施工工艺除满
足现行的国家、行
业、企业标准外，
应满足的要求。
2.施工工艺
2.1碳纤维导线应采用张力架线，并据此配置相关的施工机具。
2.2碳纤维导线工程一般采用非定长放线。
施工单位也可根据地形条件和区段位置，在进行技术、安全、经济比较后，选择定长放线；若采用定长放线，应与导线制造厂家协商导线具体盘长。
2.3张力放线段长度和牵张场位置应首先保证碳纤维导线放线质量，兼顾放线效率确定。
2.4碳纤维导线放线方式的选择应考虑放线滑车的配置，
兼顾放线效率确定。
2.5放线施工时包络角应不超过25°，超过时应加挂滑车。
2.6放线张力不超过25%RTS。
2.7牵引绳、旋转连接器、连接牵引装置和碳纤维导线的
连接部位是张力放线受力系统的薄弱环节，每次使用前均应严
格检查，按规定方式安装和使用。
2.8导线压接施工前应进行压接设备、导线的检查，并按
照厂家图纸检查接续金具的各个零件，检查合格才能投入使
用。
2.9碳纤维导线接续管的液压部位及操作顺序应严格按照
以下规定执行。
碳纤维导线接续管的压接，在外压接管上压接标记线外
5mm处，开始向管口端部依次压接。
施压时模与模之间的重叠
部分不应小于10mm，实测压后铝管对边距及管长。
见图10-1。
图10-1 接续管施压顺序图
2.10工程试压接试验，其握力值应取试件破坏（破断、滑
移、滑脱）时的数据。
2.11紧线操作是碳纤维导线架线施工的关键工序，应参考
常规导线的紧线工艺，综合考虑各种因素，确定合适的紧线方
法。
2.12临锚后的升空操作，应采取合理的方式和合适的机
具，避免损伤碳纤维导线。
2.13安装附件时，相关操作不应损伤碳纤维导线。
2.14碳纤维导线架线工程的验收，也应遵照GB50233执行，但
软铝型线的轻微损伤应定义为外层铝股的缺损不超过其单线
面积的20％。
5 碳纤维导线工程项
3.施工机具
目的施工机具除满足现行的国家、行业、企业标准外，还应满足的要求。
3.1新规格碳纤维导线的配套机具在使用前应经过试验验
证。
3.2与碳纤维导线直接接触的机具应有效握持导线，且不损伤导线。
3.3碳纤维导线展放用放线滑车的轮槽底部直径应不小于导线直径的30倍；不允许通过加挂滑车来使用槽底直径小于导线直径30倍的滑车。
3.4张力机必须布置在线路中心线上，不允许采用落地滑车转向。
张力机轮径应不小于碳纤维导线直径的50倍。
3.5碳纤维导线牵引连接器应保证有效握持导线并在过滑
车时不损伤导线；并在前端配备旋转连接器。
3.6非定长张力放线时，要使用带蛇节的接续管保护装置，并绑扎牢固，以防止碳纤维导线损伤。
