焊接结构的断裂
第四章焊接结构的脆性断裂
于压力窗口的大型化、厚截面或超厚截面压力窗口增多以及化
工、石油工业中低温压力容器的使用，使脆断事故迭有发生。
这些事故引起世界各国的关注，推动了对脆性断裂问题的研究，
英、日本等国家成立专门机构对脆断事故进行分析和研究，并
提出了工程结构脆断防止措施。
第9页/共114页
（一）
压力容器脆性断裂
•
压力容器断裂可能有塑性断裂、低应力脆性断裂和疲劳损坏等几种形式，特别是脆性断裂更引人注意。
很多． • (3)焊接结构刚性大，破坏一旦发生，瞬时就能扩展到结构整
体，所以脆断事故难以事先发现且往往造成较严重的后果。
第18页/共114页
脆性断裂的影响因素
• 综合研究分析认为，一般脆断事故原因与以下几方面因素有关。 • (1）结构在低温下工作，低温使材料的性质变脆。 • (2)结构中存有一些焊后漏检缺陷，或在使用中发生延迟裂纹。 • (3)在许多情况下，焊接残余应力起到不良的作用，焊接过程引起的热应变脆化，使材质韧性下降。
第6页/共114页
应力腐蚀裂纹
第7页/共114页
4.2 焊接结构脆断事故分析
•
•
焊接结构广泛应用以来，曾发生过一些脆性断裂（简称脆断）事故。这些事故
无征兆，是突然发生的，一般都有灾难性后果，必须高度重视。引起焊接结构脆断的
原因是多方面的，它涉及材料选用、构造设计、制造质量和运行条件等。防止焊接结
第28页/共114页
脆性断裂的宏观断口
• 从下图可看出，脆性断裂的宏观断口分为三个区：纤维区、放射区、剪切唇。
第29页/共114页
第30页/共114页
第31页/共114页
第32页/共114页
宏观：根据人字纹路的走向和放射棱线汇聚方向确
焊接结构的脆性断裂分析
焊接结构的脆性断裂分析目录摘要一、焊接结构的失效二、脆性断裂的特征三、金属材料脆性断裂的能量理论四、材料断裂的评定方法五、焊接结构脆性断裂事故六、脆性断裂产生的原因和影响因素七、防止焊接结构脆性断裂的工程技术措施八、结论摘要：脆性断裂是焊接结构的一种最为严重的断裂失效，通常脆性断裂失效都在实际应力低于结构设计应力下发生，断裂时无显著的塑性变形，具有突发破坏的性质，往往造成重大损失，因此分析焊接结构脆性断裂的主要因素并从防脆断设计、制造质量的全面控制、设备使用管理等方面提出防止焊接结构发生脆断的工程技术措施显得尤为重要。
一、焊接结构的失效通常意义上讲，焊接失效就是焊接接头由于各种因素在一定条件下断裂，接头一旦失效，就会使相互紧密联系成一体的构件局部分离、撕裂并扩展造成焊接结构损坏，致使设备停机影响正常生产，焊接结构的失效不仅将停止生产，还往往造成许多严重的灾难性事故。
工程中焊接结构有三种断裂形式，脆性断裂（又叫低应力断裂）、疲劳断裂和应力腐蚀断裂，其中，脆性断裂一般都在应力不高于结构的设计应力和没有明显的塑性变形的情况下发生，并瞬时扩展到结构整体，具有突然破坏的性质，不易事先发现和预防，破坏性非常严重。
二、脆性断裂的特征脆性断裂在工程结构上是一种非常危险的破坏,其特点是裂纹扩展迅速,能量的消耗远小于韧性断裂,以低应力破坏为重要特征，它是靠结构内部蓄积的弹性能量的释放而自动传播导致破坏的,因而很少发现可见的塑性变形,断裂之前没有明显的预兆,而是突然发生的,所以说这种断裂往往带来巨大的损失，一般来说,金属脆性断裂时,无论是具有解理形断口,还是皇光泽的结晶状外观断口,都与板面大体垂直,而且板厚方向上的变形很小,在表壁呈无光泽灰色纤维状的剪断形,材料越脆断裂的剪切壁越薄,断口上花样的尖端是指向启裂点的方向,形成山形花样,追综这个花样可以找到启裂点。
三、金属材料脆性断裂的能量理论1920年Griffith 取一块厚度为1单位的“无限”大平板为研究模型，先使平板受到单向均匀拉伸应力σ（图1），然后将其两端固定，以杜绝外部能源，垂直于拉应力的方向开长度为a 2的穿透裂纹，平板中的弹性应变能将有一部分释放，其释放量为U ，新表面吸收的能量为W ，系统总能量变化为E ，则W U E +-=裂纹释放的弹性应变能U 为E a U 22σπ=设裂纹的单位表面吸收的表面能为γ，则形成裂纹所需要的总表面能W 为a W γ4=因此，裂纹体的能量改变总量E 为a E a E γσπ422+-=能量E 随裂纹长度a 的变化如图2γσπγσπ424222+-=⎪⎪⎭⎫ ⎝⎛+-∂∂=∂∂E a a E a a a E 裂纹扩展的临界条件0=∂∂aE ，即 0422=+-γσπE a 因此a E c πγσ2=，c σ－对应于裂纹半长为a 时导致断裂的应力，22πσγE a =－在应力σ作用下，如果裂纹半长c a a <时，裂纹不扩展，结构可以安全工作。
焊接结构发生脆断的原因及预防
焊接结构发生脆断的原因及预防随着焊接结构在工业生产中应用范围和数量的增大，焊接结构因脆性断裂而失效的事故也越来越多。
脆性断裂是焊接结构最可怕的失效形式，它都是在应力不高于结构的设计应力和没有显著的塑性变形的情况下发生的，并瞬时扩展到结构整体，具有突然破坏的性质，因此其后果往往是灾难性的，造成的经济损失也往往是巨大的。
一、焊接结构产生脆性断裂的原因分析焊接结构产生脆性断裂的原因基本上可归纳为三个方面：（一）材料的韧性不足材料缺口尖端处的微观塑性变形能力差，特别是焊接结构的缺口、尖端处，脆性断裂在大多数情况下从焊接区开始，所以焊缝及热影响区的韧性不足往往是造成低应力脆性破坏的主要原因。
（二）存在裂纹等缺陷断裂总是从材料缺陷处开始，缺陷中则以裂纹为最危险，而焊接则是产生裂纹的主要原因。
（三）设计和制造工艺不合理不正确的设计和不良的制造工艺会产生较大的焊接残余应力，该应力过大时，则导致结构的脆性断裂。
二、影响脆性断裂的主要因素同一种材料在不同条件下可以显示出不同的破坏形式。
最重要的影响因素是温度、应力状态和加载速度。
温度越低，加载速度越大、材料应力状态越严重，则产生脆性断裂的倾向就越大。
（一）应力状态的影响当材料处于三向拉应力下，呈现脆性。
在实际结构中，三向拉应力应该由三向载荷产生，但更多的情况下是由于几何不连续性引起的。
虽然整个结构处于单轴双向拉应力状态下，但其局部区域由于设计不佳，工艺不当，往往出现形成局部三轴应力状态的缺口效应。
因此，脆断事故一般都起源于具有严重应力集中效应的缺口处。
（二）温度的影响随着温度的降低，焊接结构的破坏方式会发生变化，即从延性破坏变为脆性破坏。
当温度降至某一临界值时，将出现塑性到脆性断裂的转变，此为脆性转变温度。
脆性转变温度高，则脆性倾向严重。
（三）加载速度的影响试验证明，加载速度越快，焊接结构越容易发生脆性断裂。
在同样加载速率下，当结构中有缺口时，应变速率可呈现出加倍的不利影响。
焊接结构脆性断裂的防止方法
焊接结构脆性断裂的防止方法摘要：本文主要分析影响焊接结构脆性断裂的主要因素，并就预防焊接结构脆性断裂从正确选用材料、采用合理的焊接结构设计、减少和消除焊接残余拉伸应力的不利影响等三个方面提出了针对性的措施。
关键词：焊接结构，脆性断裂，防止方法一、前言焊接结构脆性断裂事故虽然数量较少，但其后果是严重的，甚至是灾难性的。
脆性断裂一般都是在应力不高于焊接结构的设计应力和没有明显塑性变形的情况下发生的，并迅速扩展到整个焊接结构，事先不易发现和预防，因而往往造成重大安全事故。
二、影响焊接结构脆性断裂的主要因素同一种材料，在不同条件下可以显示出不同的破坏形式。
金属脆断主要受到材料状态内部因素以及应力状态、温度和加载速度等外界条件的影响。
1.材料状态的影响焊接结构的材料选择，首先要了解材料本身状态对断裂形式的重要影响。
（1）材料厚度对脆性破坏有影响。
厚板在缺口处容易形成三向应力使材料变脆，因而沿厚度方向的收缩和变形受到较大的限制。
而当板较薄时，材料在厚度方向能比较自由的收缩，减小厚度方向的应力，使之接近于平面应力状态。
（2）脆性断裂通常发生在体心立方和密排六方晶格的金属和合金中，只有在特殊情况下，如应力腐蚀条件下才在面心立方晶格金属中发生。
因而面心立方晶格金属（如奥氏体不锈钢）可以在很低的温度下工作而不发生脆性断裂。
（3）对于低碳钢和低合金钢来说，晶粒度对钢的塑性—脆性转变温度也有很大影响，晶粒度越细，其转变温度越低。
（4）钢中的C、N、O、H、S、P均增加钢的脆性，另一些元素Mn、Ni、Cr、V则有助于减小钢的脆性。
2.应力状态的影响物体受外载荷作用时，在主平面上作用有最大正应力δmax 与主平面成45°的平面上作用有最大切应力τmax。
如果在τmax达到屈服强度前δmax先达到抗拉强度，则发生脆断；反之，如τmax先达到屈服强度，则发生塑性变形或形成延伸断裂。
实际结构中，若处于单向或双向拉伸应力作用，一般呈塑性状态。
第8讲 焊接结构的脆性断裂

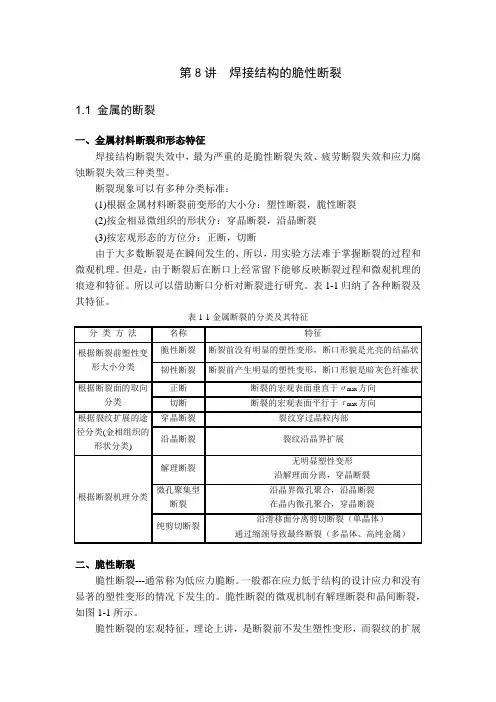

第8讲焊接结构的脆性断裂1.1 金属的断裂一、金属材料断裂和形态特征焊接结构断裂失效中，最为严重的是脆性断裂失效、疲劳断裂失效和应力腐蚀断裂失效三种类型。
断裂现象可以有多种分类标准：(1)根据金属材料断裂前变形的大小分：塑性断裂，脆性断裂(2)按金相显微组织的形状分：穿晶断裂，沿晶断裂(3)按宏观形态的方位分：正断，切断由于大多数断裂是在瞬间发生的，所以，用实验方法难于掌握断裂的过程和微观机理。
但是，由于断裂后在断口上经常留下能够反映断裂过程和微观机理的痕迹和特征。
所以可以借助断口分析对断裂进行研究。
表1-1归纳了各种断裂及其特征。
表1-1金属断裂的分类及其特征二、脆性断裂脆性断裂---通常称为低应力脆断。
一般都在应力低于结构的设计应力和没有显著的塑性变形的情况下发生的。
脆性断裂的微观机制有解理断裂和晶间断裂，如图1-1所示。
脆性断裂的宏观特征，理论上讲，是断裂前不发生塑性变形，而裂纹的扩展速度往往很快，脆性断裂在钢中的传播速度能够达到1800m/s 。
脆性断裂前无明显的征兆可寻，且断裂是突然发生的，因而往往引起严重的后果。
(a)解理型断口 (b)晶间断裂图1-1 脆性断裂断口形貌 1.解理断裂解理断裂是材料在拉应力的作用下，由于原子间结合键遭到破坏，严格地沿一定的结晶学平面(即所谓“解理面”)劈开而造成的。
解理面一般是表面能最小的晶面，且往往是低指数的晶面。
表1-2显示了部分晶型的主解理面、次解理面及滑移面。
表1-2 部分晶型的解理面 晶体结构金属名称 主解理面 次解理面或滑移面 体心立方密排六方Zn,Cd,Mg,α-Ti,Sn {0001} {1010},{0001} 金刚石晶体Si,Ge {111} / 离子晶体NaCl,LiF {100} {110} 面心立方 Al,Cu,Ni,r 型钢等/ {111}解理断裂过程包括裂纹的萌生和扩展两个阶段。
Cottrell 提出的位错聚合模型，如图1-2所示。
第二章 焊接结构的脆性断裂
造成脆性断裂的原因
材料选用不当 起源于焊接结构的不利因素 结构的构造越来越复杂 使用条件越来越恶劣（如低温、海洋环境等） 荷载、钢材强度、板厚等都越来越大 设计计算方法越来越先进精细，安全储备降低
二、金属材料脆性断裂的能量理论
（格里菲斯）Griffith裂纹理论
基点：材料中已存在裂纹 在裂纹尖端引起应力集中，在外加应力小于理 论断裂强度时裂纹扩展，实际断裂强度大大降低。 大量研究和试验表明，固体材料的实际断裂强度只 有它理论断裂强度的1/10~1/1000.
防止结构发生脆性破坏的两个设计准则
①
开裂控制（防止裂纹产生准则）
设计要求在焊接结构最薄弱的部位，即焊接接头 处具有抵抗脆性裂纹产生的能力，即抗裂能力。
②
扩展控制（止裂性能准则）
设计要求如果在这些部位产生了脆性小裂纹，其 周围材料应具有将其迅速止住的能力。
（二）断裂评定方法
金属材料的断裂除与材料本质特征有关外，还与 结构所处于的温度、加载速度、应力状态等外加因 素有关，其中温度是个主要因素。 对于一种材料有两个临界温度即开裂温度和 止裂温度。开裂、止裂温度的高低可以用来衡量材 料的抗裂性能和止裂性能。且开裂、止裂的温度越 低，材料的抗开裂性能和止裂性能就越好。
1、冷应变时效：材料经历切割、冷热成形（剪切、弯
曲、矫正）等工序使材料发生应变时效导致材料变脆。
2、热应变时效：在焊接时，近缝区某些加工时留下的刻
槽，即缺口尖端附近或多层焊道中已焊完焊道中的缺陷附 近，金属受到热循环和热塑变循环的作用，产生焊接应力-应 变集中，导致较大的塑性变形，引起应变时效。 解决措施：焊后经过550～650℃热处理可以消除两类应变时 效对低碳钢和一些合金结构钢的影响，恢复其韧性。
焊接结构的脆性断裂及预防措施
焊接结构的脆性断裂及预防措施一、脆性断裂的原因焊接结构之所以发生脆性断裂，是因为焊缝接头处几何的不连续性形成或多或少的焊接缺陷，从而引起应力集中，形成断裂源。
另外，还由于焊接接头处的力学性质的不均匀，使附近热影响区材料性质变脆，以及焊缝接头处总是不可避免地要产生焊接变形及焊接残余应力。
所有这些都可能成为焊接结构破坏的直接原因或间接原因。
特别是一些直接承受动载荷的焊接结构，或是处于低温工作环境时，焊接结构更易发生脆性断裂。
二、脆性断裂的特征脆性断裂在工程结构上是一种非常危险的破坏。
其特点是裂纹扩展迅速，能量的消耗远小于韧性断裂，以低应力破坏为重要特征。
它是靠结构内部蓄积的弹性能的释放而自动传播导致破坏的，因而很少发现可见的塑性变形，断裂之前没有明显的预兆，而是突然发生的，所以说这种断裂往往会造成巨大的损失。
一般来说，金属脆性断裂时，无论是具有解理形断口，还是呈光泽的结晶状外观断口，都与板面大体垂直，而且板厚方向上的变形很小，在表面上附有一层剪切壁，呈无光泽灰色纤维状的剪断形，材料越脆，断裂的剪切壁越薄，断口上花样的尖端总是指向启裂点的方向，形成山形花样，追踪这个花样可以找到启裂点。
三、焊接结构防止脆性断裂的设计原则脆性断裂往往是瞬间完成的，其原因是构件中存在着焊接或冶金缺陷。
首先产生一小的裂纹，而后该裂纹以极快的速度扩展，部分或全部贯穿于结构中，造成脆性失效。
因此．防止焊接结构脆性破坏事故有效的设计方法是要使焊接结构最薄弱的部位具有抵抗脆性裂纹产生的能力。
同时，如果这些部位产生了脆性小裂纹时，其周围母材有将其迅速止住的能力。
在上述设计方法中，一般主要着眼点放在焊缝接头的抗脆性裂纹产生的能力上，以此作为设计的依据。
对于中低强度钢来说，由于残余应力的作用，焊缝接头处一旦产生脆性裂纹，通常向母材方向扩展，因此需要母材有一定的止裂性能。
这时，对于防止结构的脆性断裂是有意义的。
而对于高强度钢来说，裂纹的产生和扩展主要发生在焊缝中，这是因为由于母材强度的提高，接头中更易出现焊接缺陷，产生裂纹。
焊接结构的疲劳断裂
劳极限”，
钢材旳疲劳强度与抗拉强度之间旳关系: σ-1 = (0.45～0.55)σb 条件疲劳极限：
钢材旳循环次数一般取 N = 107 有色金属旳循环次数一般取 N = 108
陶瓷、高分子材料－疲劳抗力很低； 金属材料－疲劳强度较高； 纤维增强复合材料－很好旳抗疲劳性能。
四、疲劳断裂旳类型
最大应力 σmax 最小应力 σmin 幅应力 σa 平均应力 σm 应力比 r
a
max
min 2
m
max
min 2
r min max
1、变动载荷 大小、方向或者大小和方向均随时间而变化。
变化分为周期性，无规则性。相相应旳应力，称为变动
应力。
2、循环应力 循环应力旳波形一般近似为正弦波、矩形波和三角形波
等。
（1）循环应力旳描叙 平均应力 σm=1/2（σmax+σmin） 应力幅 σa=1/2（σmax-σmin） 应力比 γ=σmin/σmax （2）循环应力旳种类（See Fig 5－2/P108）
对称交变；脉动；波动；不对称交变应力。
反复作用旳荷载值不随时间变化，则 在全部应力循环内旳应力幅将保持常量， 称为常幅疲劳。
疲劳断裂是损伤旳积累，它旳早期现象 是在零件表面或表层形成微裂纹，这种微 裂纹伴随应力循环次数旳增长而逐渐扩展， 直至余下旳未裂开旳截面积不足以承受外 荷载时，零件就忽然断裂。
疲劳断口旳特征
疲劳断口
疲劳源
（a）
图8-8 疲劳断口
（b）
（a）疲劳断口宏观形貌 （b）疲劳条纹旳微观图象
1、疲劳源 裂纹旳萌生地；裂纹处于亚稳扩展过程中。 因为应力交变，断面摩擦而光亮。 加工硬化。 随应力状态及其大小旳不同，可有一种或几种疲劳源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接过程引起的两种脆化
• ① 焊接时由于加热、冷却引起接头区冶金 组织变化，冷却过程中形成的高碳马氏体 和粗大晶粒等金相组织将使焊接接头区韧 性降低，另外，微量有害元素偏聚和氢含 量增加也是导致韧性降低的原因。 • ② 焊接热循环过程中产生的塑性应变会引 起热应变脆化。
焊接结构脆性断裂的防治方法
3 焊接结构疲劳断裂的防治方法
1.焊接结构疲劳断裂的原因和影响因素 疲劳断裂是在循环应力、拉应力和塑性 应变这三者的共同作用下发生的低应力破 坏。由于焊接结构易于存在焊接缺陷和较 严重的应力集中，所以焊接结构的疲劳往 往是从焊接接头处产生。
焊接结构疲劳断裂的原因和影响因素
1.应力的影响 ① 增加拉伸应力会降低疲劳寿命，而增加压 缩应力则可提高疲劳强度。 ② 焊接残余应力会降低焊接接头的疲劳强度， 这时构件的平均应力随之提高，应力比增大， 裂纹扩展速率会增加。 2.接头形式及应力集中的影响 3.焊接缺陷的影响 4.热影响区金属性能变化的影响
4.焊接结构应力腐蚀断裂的防治 4.焊接结构应力腐蚀断裂的防治
1 应力腐蚀裂纹产生的机理和影响因素 1.1 定义： 应力腐蚀：指敏感金属或合金在一定拉应 应力腐蚀 力和一定腐蚀介质环境共同作用下所引起 的腐蚀断裂过程。 1.2 两种机理： 1.2.1 电化学应力腐蚀机理 1.2.2 机械破裂应力腐蚀开裂机理
提高焊接结构疲劳强度的方法
2.1 降低应力集中 凡是降低应力集中的措施都可提高结构的疲劳强 度，有： ① 合理设计构件的结构形式，减少应力集中。 ② 尽量选择应力集中系数小的焊接接头形式，并 保证母材与焊缝之间平缓过渡。 2.2 减少、调整焊接应力 对于焊接接头，减小、消除残余拉应力或使该处 产生残余应力都可提高疲劳强度。 2.3 焊缝表面打磨、抛光，表面强化处理
1 降低结构局部区域的应力水平 ① 设计过程中的控制措施 ②制造工艺中的控制措施 ③消除焊接残余应力
焊接结构脆性断裂的防治方法
2 减少结构缺陷 ① 合理设计 ② 优化制造工艺
焊接结构脆性断裂的防治方法
3 改善材料的断裂韧性 ① 正确的设计选材 应采用“等韧性”或“等性能”原则，才 能保证 焊缝区不成为结构的薄弱环节， 以避免脆 性断裂。 ② 优化焊接工艺 ③ 合理制订、严格执行耐压试验规程
疲劳断裂失效 金属材料及其结构因受交变载荷而 发生损坏或断裂的现象，称为 疲劳断裂。 疲劳断裂过程一般由三个阶段组成： ① 初始疲劳裂纹在应力集中区孕育、 萌生； ② 裂纹亚临界扩展或稳定扩展； ③ 失稳扩展，以至与断裂。
焊接结构断裂失效的分类及危害
应力腐蚀断裂失效 腐蚀是材料与周围介质作 用产生的物理化学过程。 而应力腐蚀是指敏感金 属或合金在一定的拉应 力和一定腐蚀介质环境 共同作用下所产生的腐 蚀断裂过程。
防止和控制焊接结构产生应力腐蚀 的措施
2 防止和控制焊接结构产生应力腐蚀的措施 2.1 设计方面的控制 2.2 制造工艺过程中的控制 ① 焊接材料选择 ② 焊接工艺条件防治 2.焊接结构脆性断裂的防治
1. 焊接结构脆性断裂的原因 • ① 由大量破坏、失效事故的分析研究中发 现，焊接结构低应力脆断破坏的根本原因 在于结构中存在着各种缺陷和裂纹。 • ② 这些裂纹和缺陷的产生一部分是在结构 的加工制造过程中。另一部分是在使用过 程中如疲劳裂纹、应力腐蚀裂纹。 • ③ 其中裂纹是最严重的缺陷，而焊接则是 产生裂纹的主要原因。
5.1 焊接结构断裂失效的分类及危害 焊接结构断裂失效中，最为严重的是脆性断裂 失效、疲劳断裂失效和应力腐蚀断裂失效三种类 型。 1. 脆性断裂失效 脆性断裂---通常称为低应力脆断 低应力脆断。一般都在应力 脆性断裂 低应力脆断 低于结构的设计应力和没有显著的塑性变形的情 况下发生的。
焊接结构断裂失效的分类及危害
Chapter 4 焊接结构的断裂失效与防治
本章重点：1.焊接结构断裂失效的分类及危害 本章重点 2.焊接脆性断裂的防治方法 3.焊接疲劳断裂的防治方法 4.焊接应力腐蚀断裂防治方法 本章难点：1.焊接结构断裂失效的分类及危害 本章难点 2.焊接脆性断裂的防治方法
1.焊接结构断裂失效的分类及危害 1.焊接结构断裂失效的分类及危害
