谈谈对陀螺仪和加速度传感器的感性认识
前几天看到官网的新规则觉得很有意思看看自己帐号注册2年多了比赛也做了2届从论坛上下了大堆资料也没给论坛贡献什么有价值的东西实在惭愧啊正好自己以前捣鼓过一段时间四轴飞行器把当时收集的一些资料发上来大家共享下吧大部分取自网络还有一部分自己的思考重要的地方用红字标明了来自网络的都用蓝字标明本人才疏学浅论坛里藏龙卧虎有不对的还请大家指正新手看看全当一个感性认识。
由于时间太长就不标原文地址了大家搜搜都能搜到另外四轴飞控论坛上已经看到有人跑过去要7260 和EN—03的资料了嘿嘿数据手册其实很好找的相关资料也很多的大家多多利用搜索引擎啊
加速度传感器测的是什么？
我觉得很多时候大家都被它的名字给误导了我觉得准确的来说它测的不是加速度至少对于mma7260这类的片子它检测的是它受到的惯性力(包括重力！重力也是惯性力)。
那又有人要问了 F=ma 惯性力不就是加速度么？差矣加速度传感器实际上是用MEMS技术检测惯性力造成的微小形变注意检测的是微小形变所以你把加速度传感器水平静止放在桌子上它的Z轴输出的是1g的加速度因为它Z轴方向被重力向下拉出了一个形变可是你绝对不会认为它在以1g的加速度往下落吧你如果让它做自由落体它的Z轴输出应该是0 给个形象的说法可以把它看成是一块弹弹胶它检测的就是自己在三个方向被外力作用造成的形变。
从刚才的分析可以发现重力这个东西实际是个很恶心的东西它能隔空打牛，在不产生加速度的情况下对加速度传感器造成形变，在产生加速度的时候不造成形变，而其他力都做不到。
可惜的是，加速度传感器不会区分重力加速度与外力加速度。
所以，当系统在三维空间做变速运动时，它的输出就不正确了或者说它的输出不能表明物体的姿态和运动状态举个例子当一个物体在空间做自由落体时在X轴受到一个外力作用产生g的加速度这时候x y z 轴的输出分别是 g,0,0 如果这个物体被x轴朝下静止放在水平面上它x y z 轴的输出也分别是 g,0,0 所以说只靠加速度传感器来估计自己的姿态是很危险而不可取的加速度传感器有什么用？
加速度计,可以测量加速度,包括重力加速度,于是在静止或匀速运动（匀速直线运动）的时候,加速度计仅仅测量的是重力加速度,而重力加速度与刚才所说的R坐标系（绝对坐标系）是固连的,通过这种关系,可以得到加速度计所在平面与地面的角度关系也就是横滚角和俯仰角计算公示如下俯仰角
横滚角
陀螺仪测的是什么？
陀螺仪可以测量角速度,具有高动态特性,但是它是一个间接测量器件,它测量的是角度的导数,角速度,显然我们要将角速度对时间积分才能得到角度看到积分我想敏感的同学马上就能发现一个致命的问题积分误差
积分误差的来源主要有两个一个是积分时间积分时间Dt越小，输出角度越准一个是器件本身的误差假设陀螺仪固定不动,理想角速度值是0dps(degree per second)，但是有一个偏置
0.1dps加在上面,于是测量出来是0.1dps,积分一秒之后,得到的角度是0.1度,1分钟之后是6度,还能忍受,一小时之后是360度,转了一圈所以说陀螺仪在短时间内有很大的参考价值陀螺仪另外一个问题是它的测量基准是自身，并没有系统外的绝对参照物重力轴是个绝好的参照物因此需要陀螺仪和加速度传感器的配合使用如果要测偏航角YAW 还需要电子罗盘感知地磁方向给出水平方向的绝对参考（当然这个在智能车上不存在吧······——！）陀螺仪和加速度传感器的融合
除了给出绝对参考系陀螺仪和加速度传感器相互融合使用的最重要的原因是：
综合考虑，加速度计是极易受外部干扰的传感器，但是测量值随时间的变化相对较小。
陀螺仪可以积分得到角度关系，动态性能好，受外部干扰小，但测量值随时间变化比较大。
可以看出，它们优缺点互补，结合起来才能有好的效果
用通俗点的话来说就是无论工作多久加速度传感器如果没收到外部干扰它测的就一定是准的！陀螺仪虽不会受到外部干扰可是时间长了由于积分误差累计它的值就全错了！
所以两个数据融合的方法就是设计算法在短时间尺度内增加陀螺仪的权值，在更长时间尺度内增加加速度权值，这样系统输出角度就更真实了
再通俗点说就是隔一段时间用加速度传感器的值修正一下陀螺仪的积分误差然后在隔的这段时间内用陀螺仪本身的角度积分
其实MK四轴的平衡算法也是这样，首先对陀螺仪做PI运算，其中I的真正含义就是积分反演角度
有了陀螺仪PI算法，四轴就有了瞬时增稳，就可以遥控飞了，但是它不会永远水平
由于累积误差的作用，很快中立点就不是水平位置了，这时候就需要用加速度不断的纠正陀螺仪积分误差。
你可以看到MK算法中有根据加速度方向不断把积分量I递减清零的代码，就是这个融合算法的核心了
MK立足于一个高级航模玩具，为了在低成本8位单片机上运行，不去显式的计算姿态角，只把校正后的PI值输出负反馈控制电机了
这样的好处是基本上只用整型算法就能完成运算，而要显式的计算姿态角，更专业的做法就是KALMAN 滤波显式求解姿态
卡曼滤波也是在对历史数据积分，并且可以同步融合陀螺仪与加速度数据，陀螺仪与加速度贡献权值还可以通过滤波参数调整
所以它就成了惯性数据处理的经典算法，他的缺点是浮点运算量较大，对系统资源要求较高
至于具体的KALMAN滤波算法网上大把大把的这里就不多赘述了
总结一下就是：
PITCH/ROLL角速度积分－>PITCH/ROLL姿态角，再结合加速度纠正累积误差发两张四轴论坛上feng_matrix大侠发的两张图
最后说一下自己以前在做四轴时碰到的问题
1 数据类型非常重要很多时候精度误差计算都错在数据类型小数点上尤其是AD值(int) 往电压值角度值（float）转换时一定要注意！
2 一定要注意陀螺仪的积分时间！！一定要注意搞清楚自己程序里陀螺仪值的积分时间看清数据手册中的电压值和角速度的关系千万不要搞错仔细仔细再仔细
3 EN-03这个片子我没用过主要当时考虑性能实在太········但既然组委会规定了大家就好好适应毕竟都在一个平台上了但是印象中这款片子输出值很小好像使用上都是借个运放还有一定要注意温漂！！陀螺仪上的温漂太可怕了 EN-03有没有温度反馈脚记不得了·······如果有大家一定要用上如果没有想想办法怎么解决温漂吧·····
最后祝新一届的小弟们能在第七届里取得好成绩！。
陀螺仪和加速度计的精度漂移原理
陀螺仪和加速度计的精度漂移原理
陀螺仪和加速度计是惯性传感器，用于测量物体的姿态和加速度。
它们都存在
精度漂移的问题，但原理略有不同。
陀螺仪通过测量物体的角速度来确定其旋转状态。
其精度漂移主要由两个原因
引起：器件内部的噪声和器件本身的不完美特性。
首先，陀螺仪内部存在噪声源，如温度变化、电子元件的不均匀性和机械振动等。
这些噪声会引起输出信号的波动，从而导致精度漂移。
此外，陀螺仪的灵敏度也可能会随时间发生变化，进一步增加了漂移的可能性。
其次，陀螺仪的不完美特性也会导致精度漂移。
例如，陀螺仪的零偏误差（Bias）是指在无旋转状态下输出的非零信号，这会导致姿态测量的误差。
此外，
陀螺仪还可能受到机械结构的非线性影响，进一步增加了精度漂移的可能性。
与陀螺仪不同，加速度计测量的是物体的加速度。
它的精度漂移主要由重力、
振动和温度等因素引起。
首先，重力是一个常量，但在实际应用中，加速度计可能受到非重力加速度的
影响，例如振动或外力干扰。
这些非重力加速度会引起加速度计输出的误差，从而导致精度漂移。
其次，加速度计的灵敏度也可能受到温度的影响。
温度变化会导致加速度计内
部元件的特性发生变化，从而引起输出信号的波动。
综上所述，陀螺仪和加速度计的精度漂移主要受到内部噪声、器件特性、重力、振动和温度等因素的影响。
为了减少精度漂移，常常需要采取校准、滤波、温度补偿等方法来对传感器进行校正和补偿，以提高其测量的准确性和稳定性。
一文了解陀螺仪传感器和加速度传感器的区别
一文了解陀螺仪传感器和加速度传感器的区别
一文了解陀螺仪传感器和加速度传感器的区别
对于不熟悉这类产品的人来说，陀螺仪传感器是一个简单易用的基于自由空间移动和手势的定位和控制系统。
在假想的平面上挥动鼠标，屏幕上的光标就会跟着移动，并可以绕着链接画圈和点击按键。
当你正在演讲或离开桌子时，这些操作都能够很方便地实现。
陀螺仪传感器原本是运用到直升机模型上的，已经被广泛运用于手机这类移动便携设备上（IPHONE的三轴陀螺仪技术）。
陀螺仪的原理就是，一个旋转物体的旋转轴所指的方向在不受外力影响时，是不会改变的。
人们根据这个道理，用它来保持方向。
然后用多种方法读取轴所指示的方向，并自动将数据信号传给控制系统。
我们骑自行车其实也是利用了这个原理。
轮子转得越快越不容易倒，因为车轴有一股保持水平的力量。
现代陀螺仪可以精确地确定运动物体的方位的仪器，它在现代航空，航海，航天和国防工业中广泛使用的一种惯性导航仪器。
传统的惯性陀螺仪主要部分有机械式的陀螺仪，而机械式的陀螺仪对工艺结构的要求很高。
70年代提出了现代光纤陀螺仪的基本设想，到八十年代以后，光纤陀螺仪就得到了非常迅速的发展，激光谐振陀螺仪也有了很大的发展。
光纤陀螺仪具有结构紧凑，灵敏度高，工作可靠。
光纤陀螺仪在很多的领域已经完全取代了机械式的传统的陀螺仪，成为现代导航仪器中的关键部件。
光纤陀螺仪同时发展的除了环式激光陀螺仪外。
陀螺仪传感器应用。
MEMS加速度计和MEMS陀螺仪区别 常见MEMS加速度传感器介绍
MEMS 加速度计和MEMS 陀螺仪区别常见MEMS
加速度传感器介绍
MEMS 加速度计和MEMS 陀螺仪区别
最大的区别就是：工作原理和应用的区别（具体概念看下百科），前者是利用加速度，后者是利用惯性；前者是用在测斜调平，后者是知道通过知道角速率，可以知道物体的姿态，以便进行姿态控制。
两种东西通常是结合到一起应用。
比如IMU（惯性测量单元）：就是由三轴陀螺仪和三轴加速度计组合而成。
结合一起的原因就是：加速度计多用在静态或者匀慢速运动中，而陀螺仪应多用在动态中，而惯性器件随着时间的延长，会有零漂。
所以加速度计会给出一定的修正。
现在为了满足各种需要，有组合导航，即卫星导航和惯导组合
（GNSS/INS）。
陀螺仪和加速度计原理
陀螺仪和加速度计原理陀螺仪和加速度计是惯性传感器的两种常见类型，它们经常被用于测量和监测物体的运动状态。
陀螺仪测量物体的角速度，而加速度计测量物体的线性加速度。
陀螺仪的工作原理基于角动量守恒定律。
当物体绕某一轴旋转时，它具有角动量，即物体的质量乘以角速度。
陀螺仪通过使用旋转部件，如陀螺或振荡器，来测量角速度。
当物体进行旋转时，旋转部件会受到作用力，这会导致旋转部件发生位移。
通过测量位移，就可以计算物体的角速度。
然而，陀螺仪存在一个问题，即在长时间的使用中，由于摩擦和其他因素的影响，它会产生漂移，即测量值与真实值之间的误差会逐渐增加。
为了解决这个问题，通常需要使用其他传感器或算法来进行校准和修正。
与陀螺仪相比，加速度计更为简单。
加速度计的工作原理基于牛顿第二定律，即物体的加速度与施加在物体上的力成正比。
加速度计通过测量物体的加速度来确定物体的线性运动状态。
加速度计通常使用微小的弹簧系统或微机电系统（MEMS）来测量物体的加速度。
当物体发生加速或减速时，弹簧系统或MEMS传感器会受到作用力，从而引起位移。
通过测量位移，就可以计算物体的加速度。
然而，与陀螺仪类似，加速度计也存在一些问题。
例如，它对重力的感知会产生误差。
为了解决这个问题，通常需要使用其他传感器或算法来进行校准和修正。
综上所述，陀螺仪和加速度计是常见的惯性传感器，它们可以用于测量物体的角速度和线性加速度。
它们的工作原理分别基于角动量守恒定律和牛顿第二定律。
尽管它们各自具有一些问题，但在现代技术中，它们通常与其他传感器和算法结合使用，以提高测量精度和准确性。
陀螺仪和加速度的讲解详解
图2 光束切断式速度测量
v L NT
相关法
相关法检测线速度，是利用随机过程互相关函数 的方法进行的，其原理如图3所示。被测物体以速 度V行进，在靠近行进物体处安装两个相距L相同 的传感器（如光电传感器、超声波传感器等）。 传感器检测易于从被测物体上检测到的参量(如表 面粗糙度、表面缺陷等），例如对被测物体发射 光，由于被测物表面的差异及传感器等受随机因 素的影响．传感器得到的反射光信号是经随机噪 声调制过的。图中传感器2得到的信号x（t）是由 于物体A点进入传感器2的检测区得到的。当物体 A点运动到传感器1的检测区．得到信号y（t）。 当随机过程是平稳随机过程时，y(t)的波形和x（t) 是相似的，只是时间上推迟了t0(=L/v)，即
皮托管测速法
V2,p2
V1,p1 z1
z2
流体伯努力方程：
(Benoulli’s Equation)
1.potential energy: mgz1, mgz2
Permass: gz1, gz2
2. Kinetic energy:
1 2
mv12
Permass:
1 2
v12
1 2
v22
3.pressure energy:
的距离或者从物体移动一定距离所需的时间求得，
这种方法只能求某段距离或时间的平均速度。越
越小，越接近瞬时速度。
(1) 相关法;
v s t
(2) 空间滤波器法
2. 角速度和线速度的相互转化。
v r
3. 利用物理参数测量：多普勒效应、流体力学定 律、电磁感应原理
4. 加速度积分法和位移微分法
光束切断法
多普勒测速仪应用实例
1、卫星跟踪测轨系统

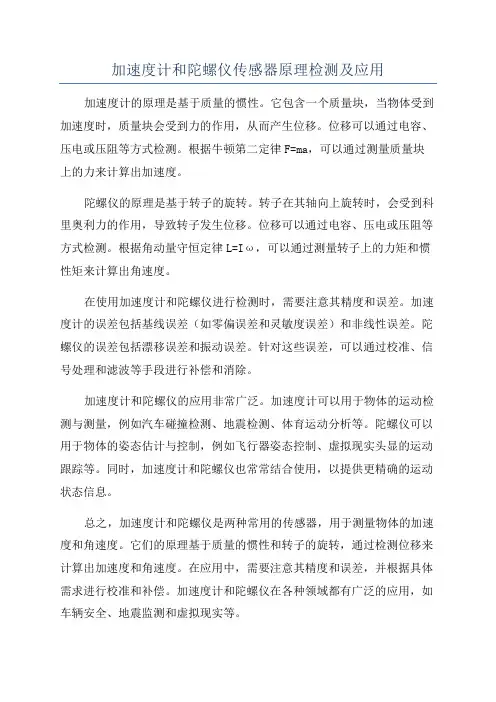

加速度计和陀螺仪传感器原理检测及应用
加速度计和陀螺仪传感器原理检测及应用加速度计的原理是基于质量的惯性。
它包含一个质量块，当物体受到加速度时，质量块会受到力的作用，从而产生位移。
位移可以通过电容、压电或压阻等方式检测。
根据牛顿第二定律F=ma，可以通过测量质量块上的力来计算出加速度。
陀螺仪的原理是基于转子的旋转。
转子在其轴向上旋转时，会受到科里奥利力的作用，导致转子发生位移。
位移可以通过电容、压电或压阻等方式检测。
根据角动量守恒定律L=Iω，可以通过测量转子上的力矩和惯性矩来计算出角速度。
在使用加速度计和陀螺仪进行检测时，需要注意其精度和误差。
加速度计的误差包括基线误差（如零偏误差和灵敏度误差）和非线性误差。
陀螺仪的误差包括漂移误差和振动误差。
针对这些误差，可以通过校准、信号处理和滤波等手段进行补偿和消除。
加速度计和陀螺仪的应用非常广泛。
加速度计可以用于物体的运动检测与测量，例如汽车碰撞检测、地震检测、体育运动分析等。
陀螺仪可以用于物体的姿态估计与控制，例如飞行器姿态控制、虚拟现实头显的运动跟踪等。
同时，加速度计和陀螺仪也常常结合使用，以提供更精确的运动状态信息。
总之，加速度计和陀螺仪是两种常用的传感器，用于测量物体的加速度和角速度。
它们的原理基于质量的惯性和转子的旋转，通过检测位移来计算出加速度和角速度。
在应用中，需要注意其精度和误差，并根据具体需求进行校准和补偿。
加速度计和陀螺仪在各种领域都有广泛的应用，如车辆安全、地震监测和虚拟现实等。
陀螺仪与加速度(原创)
陀螺仪与加速度传感器在飞机飞行，航天卫星，导弹巡航等等方面，需要得到精确的运行姿态，这就需要传感器测量。
在地球上，一般是采用陀螺仪，但是陀螺仪积分时有温漂，而且因为是积分，误差会累积，所以一般再采用另一种可以测量角度的来修正陀螺仪。
在这里采用加速度传感器。
陀螺仪的基准是它自己本身，会出现误差，而加速度的基准是水平面，是很准确的，但是，在地球上的任何物体都受到一个很特殊的加速度，那就是重力加速度。
加速度传感器是区分不了重力加速度和物体自身的加速度的，这个时候就需要陀螺仪和加速度传感器互相修正。
举个例子：比如说，我们现在面向正北方，正在军训，教官让我们闭上眼睛，听他口令，他说：向左……转！于是，我们就向西转了90度，这个时候，教官继续说：向右……转，我们就又从西向北转了90度，也就是说，现在就是我们又回到初始位置。
如果教官不停的重复上面的口令，这样，几十次之后，当我们们睁开眼睛的时候，会发现自己原来是面向正北方的，现在已经偏离了。
闭眼转体的时候，基准是自己，所以会出现偏差。
但是，要是我们睁着眼睛做转体动作，别说几十次，就是几万次也不会偏离自己初始的方向，当然，要是真的转体几万次，差不多也快挂了。
我们自己转体，就相当于陀螺仪，以自身为基准会出现偏离，而加上眼睛（加速度传感器），这样，眼睛就会配合我们自己的判断转到正确的角度上了！陀螺仪用于飞行体运动的自动控制系统中，作为水平、垂直、俯仰、航向和角速度传感器。
陀螺仪测知的是角速度，由物理公式ω=△θ/△t；因此，对角速度积分就可得到角度。
积分就是“狂加”，确切的讲是累加【角速度】×【积分周期Dt】。
注意三点：1是【积分周期Dt】的稳定性，2是陀螺仪信号低通滤波，3是积分饱和。
2、3点互相影响，陀螺仪信号中包含较多高频振动信号时，系统更容易积分饱和。
在惯性应用中，积分饱和可以简单使用加速度倾角缓慢校正，MK四轴就是这样做的。
加速度传感能测量角度，就是因为重力加速度的存在，通过三角变换关系得出来的角度，如图1-1所示：图1-1C表示重力加速度，A,B分别表示重力加速度在Z轴，X轴上的分量，加速度传感器测量的就是A，B。
陀螺仪和加速度总结
陀螺仪、加速度之我见作者：茶不思可能一个模块一个模块的讲有些啰嗦,而且这些模块的使用方法网上也有很多教程,我以后就不在说这个了.大家有问题就搜索下吧,很容易找到.我目前用到的外设有:timer,usart,iic,spi,flash,gpio,exit,暂时就这么多.今天想跟大家谈谈加速度计和陀螺仪,不少人在问加速度计陀螺仪的数据读出来了怎么用,咱们就从这两个传感器的特点开始了解下,了解了特点,用法就很容易了.以下仅代表个人观点,有哪里不对,还请指出....做个比喻吧,加速度计,以下简称加计,大家可以把它想象成一个铁块,这个铁块是个立方体,有前后左右上下六个面,每个面连接有一个弹簧,弹簧另一端假设固定在一个卡车的集装箱里面,这样这个铁块就被这六个弹簧吊在集装箱里面了,由于铁块有重力,所以汽车不动时,上面的弹簧被拉长,下面的弹簧被压缩,这里假设是通过测量弹簧的拉力来输出加速度(实际有可能是电容什么的,这里不做讨论,了解特性就好),六个弹簧,两两一组,正好3个轴,这就是3轴加速度了,静止不动时,只有Z轴也就是上下两根弹簧有读数,其他两对弹簧是平衡的.现在假设汽车在做加速运动,那么不仅仅上下两根弹簧不平衡了,前后两根弹簧也会有变化,前面的弹簧拉长,后面的弹簧压缩,就有了前后方向的加速度.左右也是一个道理.知道了加计的大致原理,那么加计有什么特点呢?让我们大家想象一种情况,就是这辆卡车行驶在颠簸的路上,集装箱里面的铁块肯定不会稳稳的吊着了,他会随着汽车左摇右摆,上下颠簸,而且有一点大家注意,铁块的此时的摆动,不是完全和汽车同步的,由于惯性等原因,铁块会在里面"乱动",荡来荡去,此时的加速度输出会是怎么样的呢?肯定也是随着铁块"荡来荡去",所以我们得出加计的一大特点,就是对震动很"敏感",如果把飞控板放在桌子上静止不动,可以说随便一个姿态算法的输出都不错,哪怕不滤波.可以当电机一转动起来,震动来了,加计就有了很大的干扰,此时如果处理不好,姿态就乱掉了.然后我们再说说陀螺仪,陀螺仪顾名思义,肯定和陀螺有很大关系,没错,特点也和陀螺一样.还是假设在这个车里面,我们放上一个小时候玩的陀螺,不管用了什么方法,让它高速旋转起来,大家都知道,这样陀螺是不会倒的,他会尽量保持当前的姿态,陀螺仪正是利用这个特点.我们看两段视频来了解下.通过视频,大家可以看到,陀螺在高速旋转时,是会尽量保持转轴不变的.那么我们就可以想到陀螺仪的特点了,就是对震动是"不敏感"的,因为它会尽量保持自己不被震动改变,但是陀螺会不断累积误差,造成"漂移".好了,这里我们知道了加计和陀螺仪的特点,再考虑怎么使用,就简单多了,总的来说就是加计短时间不可靠,因为震动,陀螺仪长时间不可靠,因为"漂移".那么对于加计的数据和陀螺仪的数据,我们就应该短时间相信陀螺仪,长时间相信加速度.好了,到了这里,再怎么做也就清晰了,对加速度的数据,我们要滤波,平均值滤波等等,方法很多,对陀螺仪数据,我们积分,短时间内,这个积分得到的角度还是准确的,而过一段时间,就用处理过的加速度数据来矫正陀螺仪积分的角度,抑制"漂移".这样利用两个传感器的特点,取长补短,来达到一个相对稳定的输出.以上都是个人看法,有什么不对还请大家指出,大家多多讨论.。
MEMS陀螺仪与加速度传感器
点击这里观看挥挥鼠M3鼠标演示视频
三、稳定平台的应用 1、相机、摄像机的光学防抖
光学防抖通过镜头组 实现防抖。依靠磁力包裹 悬浮镜头，从而有效克服 因相机振动产生的图像模 糊，这对于大变焦镜头的 数码相机所能起到的效果 更加明显。通常，镜头内 的陀螺仪侦测到微小的移 动，并且会将信号传至微 处理器，微处理器立即计 算需要补偿的位移量，然 后通过补偿镜片组，根据 镜头的抖动方向及位移量 加以补偿，从而有效的克 服因相机的振动产生的影 像模糊
r 2 2 2 0 0 2
阻尼器
0
Q
2
MEMS加速度传感器基本原理
• 传递函数幅值
由图可见，为提高灵敏度， 需要降低固有频率。 降低固有频率有两个方案： 降低刚度或增大质量。
• 在单位阶跃加速度
• 作用下的响应为
其中 由图可见，对于开环 加速度传感器，为提 高响应速度，传感器 应该具有较大的阻尼 比（即小品质因子）。
六、精确导航的应用
集成电子罗盘MEMS传感器可 以使GPS导航更精确，Sensor Platforms公司和其它供应商都在 开发集成有MEMS航位推算功能的系 统，这样你的导航系统就可以跟随 你进入建筑物内（甚至是地铁）而 不迷路。其它的开发者在开发把 GPS、相机、MEMS传感器集成在一 个平台，这样导航系统不但知道使 用者身处何处，还知道使用者看到 些什么，这样屏幕上的数据交互以 确定你寻找的建筑物
五、点线接触机器的应用
1、交通工具
因为陀螺仪的方向敏感能力 极高，利用陀螺仪控制轮子，从而 保持平衡 ，具有运动灵活、智能 控制、操作简单、节省能源、绿色 环保、转弯半径为0等优点
五、点线接触机器的应用 2、机器人
利用陀螺仪就很好的解决机 器人的平衡性问题，使机器人不再 那么容易摔倒，日后是机器人发展 的主流
3轴陀螺仪传感器和3轴加速度传感器的工作原理
3轴陀螺仪传感器和3轴加速度传感器的工作原理工作原理是基于科里奥利力的作用。
科里奥利力是指当一个物体在自由转动时，由于惯性导致的旋转坐标系的非惯性力。
当旋转坐标系与物体之间产生旋转相对运动时，就会出现科里奥利力。
3轴陀螺仪传感器利用这个原理来测量物体绕其三个轴向的角速度。
其结构一般包括三个独立的陀螺仪传感器，分别测量绕X轴、Y轴和Z轴的角速度。
每个陀螺仪传感器包含一个旋转质量块，在转动时会产生惯性力。
这个惯性力通过一种弹性介质（例如电容或压电材料）传导到传感器中。
传感器中包含的电子元件可以测量这个惯性力并将其转化为电信号。
当物体绕X轴旋转时，与X轴平行的陀螺仪传感器会受到惯性力的作用，并将其转化为电信号。
同样地，绕Y轴和Z轴旋转时，与Y轴和Z轴平行的陀螺仪传感器也会受到惯性力的作用并将其转化为电信号。
3轴加速度传感器是一种用于检测物体在空间中的加速度变化的传感器。
它通过测量物体在三个轴向上的加速度来确定物体的运动状态。
工作原理是基于牛顿第二定律。
根据牛顿第二定律，物体所受的合力等于质量乘以加速度。
3轴加速度传感器利用这个原理通过测量物体所受合力的大小来计算物体的加速度。
其结构一般包括三个独立的加速度传感器，分别测量物体在X轴、Y 轴和Z轴方向上的加速度。
每个加速度传感器包含一个质量块和一些恢复力。
当物体在一些方向上加速时，质量块会受到惯性力作用并产生相应的位移。
该位移会导致恢复力作用于质量块，使其恢复到原来的位置。
传感器中的电子元件可以测量质量块受到的恢复力并将其转化为电信号。
通过测量三个方向上的恢复力，可以计算出物体在X轴、Y轴和Z轴方向上的加速度。
总结起来，3轴陀螺仪传感器和3轴加速度传感器通过测量物体在空间中的旋转速度和加速度来确定物体的运动状态。
3轴陀螺仪传感器利用科里奥利力的作用测量物体的角速度，而3轴加速度传感器利用牛顿第二定律测量物体的加速度。
这两种传感器常被用于飞行器、机器人、游戏手柄等各种需要检测物体运动状态的应用中。
