钢包回转台的设计毕业论文
圆坯连铸工艺
24、为什么要控制钢水中的 为什么要控制钢水中的Ca/Al比 为什么要控制钢水中的 比 用铝脱氧的钢液中存在的氧化铝夹杂物，熔点很 高，且夹杂物在钢水的形态是固态，在连铸的过 程中很容易在中间包水口处聚集，引起堵塞。钢 材中的Al2O3在轧制过程中会被破碎，沿轧制方 向连续分布，造成严重的缺陷。为了克服上述缺 点。必须改变Al2O3夹杂物的形态，将固态的 Al2O3 Al2O3夹杂物变为液态的钙铝酸盐夹杂。
10、合金钢连铸机中间包有什么特点
和普通钢连铸机相比，中间包有如下特点： 容量选择较大一些，一般选择有效出钢量的40％； 熔池选择较深一些，有效液面高度最好控制在 800mm以上； 设置挡渣墙和坝，以充分过滤掉大型夹杂物和有 效减少小型夹杂物； 选择专用耐火材料，减少因耐火材料选择不当对 钢水的二次污染，提高钢的纯净度。
23、影响振痕深度的因素有哪些 影响振痕深度的因素有哪些
振动频率和振幅：高频率振动下的振痕深度较浅， 振幅增加，振痕深度增加。因此现代连铸机普遍 采用高频率、小振幅的结晶器振动装置。 拉坯速度：其他条件不变的情况下，拉坯速度增 大，振痕深度变浅。 负滑脱量和负滑脱时间：负滑脱量能够决定是否 有沟状振痕存在，负滑脱时间决定坯壳凹陷的深 度。负滑脱时间越长，坯壳凹陷的越深，振痕也 就越深。 结晶器超前量：超前量越大，形成沟状振痕的机 会越大。 保护渣性能对振痕深度的影响：保护渣黏度越大， 振痕越浅。 采用抛物线结晶器会减少振痕深度
17、什么叫缓冷
缓冷就是将高温铸坯（一般在500度以 上）运入缓冷容器内，在保温状态下 让其缓慢地冷却到200度以下。
18、为什么大多数合金钢钢种需要设置缓冷坑
是因为大多数合金钢，由于合金元素的作用，在 高温冷却过程发生相变，组织应力发生变化而导 致铸坯表面和内部产生裂纹。例如马氏体不锈钢， 当冷却到300～200度时，由于产生马氏体相变， 导致体积膨胀，引起组织应力而形成铸坯的脆性。 再如轴承钢，通过缓冷能够大大降低冷却过程产 生的组织应力和热应力，能够防止白点的产生。 所以一般情况下合金钢连铸铸坯出坯以后都吊入 设置的缓冷坑内。如果条件允许，铸坯最好直接 进行“红送”轧制。

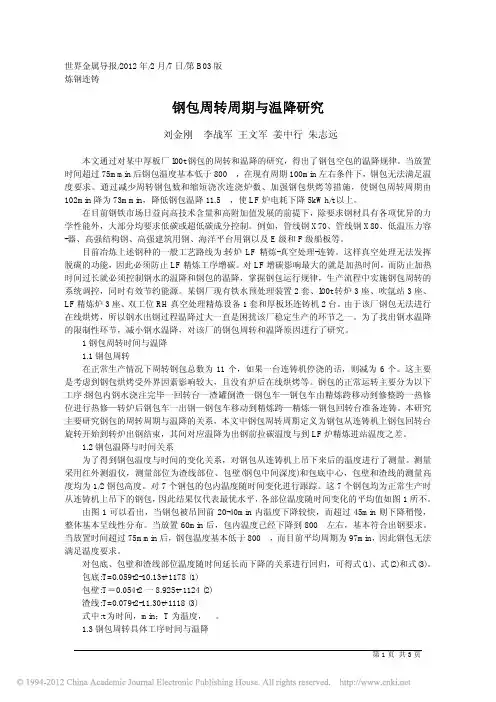

钢包周转周期与温降研究
世界金属导报/2012年/2月/7日/第B03版炼钢连铸钢包周转周期与温降研究刘金刚李战军王文军姜中行朱志远本文通过对某中厚板厂l00t钢包的周转和温降的研究，得出了钢包空包的温降规律。
当放置时间超过75mmin后钢包温度基本低于800℃，在现有周期100min左右条件下，钢包无法满足温度要求。
通过减少周转钢包数和缩短浇次连浇炉数、加强钢包烘烤等措施，使钢包周转周期由102min降为73mmin，降低钢包温降11.5℃，使LF炉电耗下降5kWh/t以上。
在目前钢铁市场日益向高技术含量和高附加值发展的前提下，除要求钢材具有各项优异的力学性能外，大部分均要求低碳或超低碳成分控制。
例如，管线钢X70、管线钢X80、低温压力容-器、高强结构钢、高强建筑用钢、海洋平台用钢以及E级和F级船板等。
目前冶炼上述钢种的一般工艺路线为:转炉LF精炼-真空处理-连铸。
这样真空处理无法发挥脱碳的功能，因此必须防止LF精炼工序增碳。
对LF增碳影响最大的就是加热时间，而防止加热时间过长就必须控制钢水的温降和钢包的温降，掌握钢包运行规律，生产流程中实施钢包周转的系统调控，同时有效节约能源。
某钢厂现有铁水预处理装置2套、l00t转炉3座、吹氩站3座、LF精炼炉3座、双工位RH真空处理精炼设备1套和厚板坯连铸机2台。
由于该厂钢包无法进行在线烘烤，所以钢水出钢过程温降过大一直是困扰该厂稳定生产的环节之一。
为了找出钢水温降的限制性环节，减小钢水温降，对该厂的钢包周转和温降原因进行了研究。
1钢包周转时间与温降1.1钢包周转在正常生产情况下周转钢包总数为11个，如果一台连铸机停浇的话，则减为6个。
这主要是考虑到钢包烘烤受外界因素影响较大，且没有炉后在线烘烤等。
钢包的正常运转主要分为以下工序:钢包内钢水浇注完毕一回转台一渣罐倒渣一钢包车—钢包车由精炼跨移动到修整跨一热修位进行热修—转炉后钢包车一出钢—钢包车移动到精炼跨—精炼—钢包回转台准备连铸。

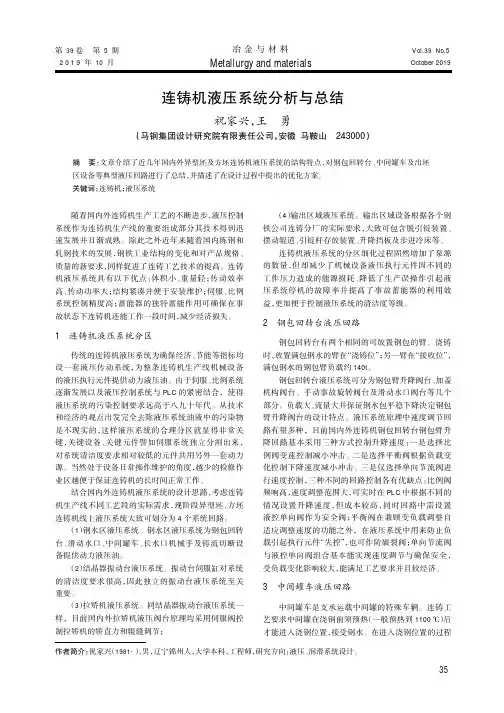

连铸机液压系统分析与总结
连铸机液压系统分析与总结祝家兴，王勇（马钢集团设计研究院有限责任公司，安徽马鞍山243000）摘要：文章介绍了近几年国内外异型坯及方坯连铸机液压系统的结构特点，对钢包回转台、中间罐车及出坯区设备等典型液压回路进行了总结，并描述了在设计过程中提出的优化方案。
关键词：连铸机；液压系统Metallurgy and materials作者简介：祝家兴（1981-），男，辽宁锦州人，大学本科，工程师，研究方向：液压、润滑系统设计。
随着国内外连铸机生产工艺的不断进步，液压控制系统作为连铸机生产线的重要组成部分其技术得到迅速发展并日渐成熟。
除此之外近年来随着国内炼钢和轧钢技术的发展，钢铁工业结构的变化和对产品规格、质量的新要求，同样促进了连铸工艺技术的提高。
连铸机液压系统具有以下优点：体积小、重量轻；传动效率高、传动功率大；结构紧凑并便于安装维护；伺服、比例系统控制精度高；蓄能器的独特蓄能作用可确保在事故状态下连铸机还能工作一段时间，减少经济损失。
1连铸机液压系统分区传统的连铸机液压系统为确保经济、节能等指标均设一套液压传动系统，为整条连铸机生产线机械设备的液压执行元件提供动力液压油。
由于伺服、比例系统逐渐发展以及液压控制系统与PLC 的紧密结合，使得液压系统的污染控制要求远高于八九十年代。
从技术和经济的观点出发完全去除液压系统油液中的污染物是不现实的，这样液压系统的合理分区就显得非常关键，关键设备、关键元件譬如伺服系统独立分割出来，对系统清洁度要求相对较低的元件共用另外一套动力源。
当然处于设备日常操作维护的角度，越少的检修作业区越便于保证连铸机的长时间正常工作。
结合国内外连铸机液压系统的设计思路，考虑连铸机生产线不同工艺段的实际需求，现阶段异型坯、方坯连铸机线上液压系统大致可划分为4个系统回路。
（1）钢水区液压系统。
钢水区液压系统为钢包回转台、滑动水口、中间罐车、长水口机械手及铸流切断设备提供动力液压油。
（2）结晶器振动台液压系统。
钢铁厂实习报告范文(优秀8篇)
钢铁厂实习报告范文(优秀8篇)钢铁厂实习报告范文篇1一、实习目的1. 使学生对钢铁厂的生产工艺、设备及操作有一个比较全面的了解和认识。
2. 增强学生对本专业的热爱，树立为冶金事业奋斗的目标和信心。
3. 培养学生理论联系实际，热爱劳动的精神。
二、实习要求1. 加强组织纪律性，严格遵守公司的有关规章制度。
2. 树立安全第一的思想，杜绝事故，确保人身安全。
3. 听从技术人员、工人师傅及实习小组长的安排，虚心向技术人员、工人师傅学习请教。
4. 做好实习笔记，可小组讨论，汇集疑难问题，即使解决。
5. 实习结束，要写出实习报告。
三、实习地点____省三钢(集团)有限责任公司四、实习时间安排__.08.19-__.08.26__月19日:公司介绍及安全教育__月20日:烧结厂__月21日：棒材厂__月22日：炼铁厂__月23日：炼钢厂及连铸__月26日：中板厂五、实习内容充实又有意义的毕业实习刚刚结束，这一次的实习地点是在首钢长治钢铁有限公司。
这次实习使我们受益匪浅，使我们对钢铁厂的生产工艺、设备及操作有了一个比较全面的了解和认识，我们通过师傅的讲解和现场观看知道了比书本上更丰富的知识，也让我们较早地对即将从事的工作有了较好的了解，增强了我们对本专业的热爱，树立了为冶金事业奋斗的目标和信心。
这次实习也为下学期的毕业设计打下了基础。
下面就说一下这次实习的收获和感想吧。
一、公司介绍及安全教育1、公司简介____省三钢(集团)有限责任公司前身为____省____钢铁厂，建于1958年。
2000年4月，经____省人民政府批准改制设立____省三钢(集团)有限责任公司。
历经50年的发展，三钢集团Fujian Sangang Group Co., LTD已形成三钢集团已形成年产钢500万吨钢规模和以钢铁业为主、集多元产业并举的跨行业、跨地区、跨所有制的大型企业集团，是____省最大的钢铁生产基地和化肥生产基地。
自1988年以来连年进入中国500强企业行列。

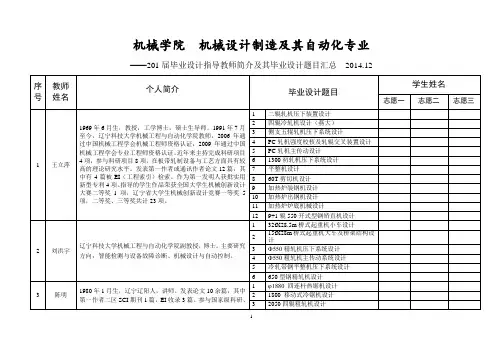

毕业设计指导教师简介及其毕业设计题目汇总
