钳位电路介绍
栅极钳位电路
栅极钳位电路
栅极钳位电路是一种常用的电路配置，用于控制晶体管的工作状态。
在栅极钳位电路中，栅极被连接到信号源，并通过电容和电阻组成的网络与地连接。
这种连接方式可以确保晶体管的栅极电压始终保持在一个固定的范围内，以稳定晶体管的工作。
栅极钳位电路的运作原理是通过电容的充放电过程来实现的。
当信号源的电压变化时，电容会迅速充放电，使得栅极电压保持在一个固定的范围内。
这样，即使信号源发生剧烈变化，栅极电压也能保持稳定，避免晶体管工作不稳定或损坏。
栅极钳位电路的设计需要根据晶体管的参数和工作要求来确定电容和电阻的数值。
电容的选择应该满足充放电时间常数的要求，以确保栅极电压的稳定性。
而电阻的选择则需要考虑功耗和信号源的阻抗匹配等因素。
栅极钳位电路可以应用于各种电子设备中，如放大器、滤波器、振荡器等。
它的主要作用是稳定晶体管的工作状态，提高电路的可靠性和性能。
栅极钳位电路是一种常用的电路配置，用于稳定晶体管的工作状态。
通过合理选择电容和电阻的数值，可以确保栅极电压始终保持在一个固定的范围内，提高电路的可靠性和性能。
有源钳位吸收电路
有源钳位吸收电路
有源钳位吸收电路是一种被广泛应用于电子电路中的电路。
其主要作用是消除电路中的干扰信号，并保护电子元件不受到损坏。
有源钳位吸收电路包括两个主要部分：一个运放和两个二极管。
当干扰信号进入电路时，它会被输入端的二极管截断，同时通过电容器将信号传递到有源钳位。
有源钳位是一个包含运放和反馈电路的电路，它会通过反馈电路将干扰信号反馈到输入端的另一个二极管，从而将干扰信号完全消除。
有源钳位吸收电路的设计需要考虑到电路中的工作频率以及干扰信号的幅度和频率等因素。
有源钳位吸收电路在电子电路中具有广泛的应用，特别是在高频电路中。
它可以有效地消除各种干扰信号，提高电路的稳定性和可靠性。
此外，它还可以用于信号放大、滤波和调节等方面。
总之，有源钳位吸收电路是一种重要的电子电路，它可以消除干扰信号，保护电子元件，提高电路的稳定性和可靠性。
在实际应用中，需要根据具体情况进行设计和调试，以确保其正常工作。
- 1 -。
二极管钳位电路的应用
二极管钳位电路的应用二极管钳位电路是一种常用的电子电路，它具有许多应用。
本文将介绍二极管钳位电路的原理及其在不同领域的应用。
让我们来了解一下二极管钳位电路的原理。
二极管钳位电路由两个二极管和一个电阻组成。
其中一个二极管被正向偏置，另一个二极管被反向偏置。
这种电路的作用是将输入信号限制在一个特定的范围内，通常是在两个固定的电压之间。
当输入信号超过这个范围时，二极管将开始导通，将电压限制在一个安全的范围内，以保护后续电路不受损坏。
二极管钳位电路的应用非常广泛。
下面我们将重点介绍其中几个常见的应用领域。
1. 信号限幅器：在通信系统中，信号的幅度可能会受到各种因素的影响而发生变化。
为了确保信号在一定的范围内，不超过接收电路的处理能力，可以使用二极管钳位电路作为信号限幅器。
通过调整电阻和二极管的参数，可以将输入信号限制在一个特定的幅度范围内。
2. 电源稳压器：在电子设备中，稳定的电源电压是非常重要的。
二极管钳位电路可以用作电源稳压器，将输入电源的波动限制在一个较小的范围内，以确保稳定的工作电压。
这对于一些对电压要求较高的设备非常重要，如精密测量仪器和计算机系统。
3. 温度补偿：二极管的导通电压与温度呈负相关关系。
利用这一特性，可以将二极管钳位电路用于温度补偿。
通过将一个二极管与一个热敏电阻连接，当温度发生变化时，热敏电阻的阻值会发生相应的变化，从而使得二极管的导通电压保持稳定。
4. 波形修整：在模拟电路中，输入信号的波形可能会失真或受到噪声的干扰。
通过使用二极管钳位电路，可以修整信号的波形，去除不必要的噪声，并将信号限制在一个更加稳定的范围内。
5. 电压检测器：二极管钳位电路可以用作电压检测器，用于检测输入电压是否超过或低于某个设定值。
当输入电压超过设定值时，二极管将导通，从而触发后续电路的动作或警报。
总结起来，二极管钳位电路是一种非常实用的电子电路，具有广泛的应用领域。
它可以用于信号限幅、电源稳压、温度补偿、波形修整和电压检测等方面。
《有源钳位电路》课件
动态性能分析
总结词
动态性能是指有源钳位电路在输入信 号发生变化时的响应速度和稳定性。
详细描述
动态性能分析主要关注电路的上升时 间、下降时间、延迟时间等参数。这 些参数决定了电路在信号处理中的实 时性能，对于高速信号处理和实时控 制系统具有重要意义。
可靠性分析
总结词
可靠性是有源钳位电路在实际应用中稳定性和可靠性的重要保障，它涉及到电路的寿命 、故障率等因素。
电路调试与测试的方法
静态调试
电磁兼容性测试
检查电路板的接线是否正确，各元件 的参数是否符合设计要求。通过测量 各点的电压和电流，判断电路是否正 常工作。
检查电路是否符合电磁兼容性标准， 如辐射骚扰、传导骚扰等。使用专业 的测试设备进行电磁兼容性测试。
动态测试
在给定的输入信号下，观察电路的输 出信号是否符合预期。使用示波器、 信号发生器和测量仪表等工具进行测 试。
在电力系统中的应用
总结词
有源钳位电路在电力系统中起到稳定电压、 提高供电质动会对用电设备造成影响 ，有源钳位电路能够实时监测电压值，当电 压出现波动时，迅速进行调节，保持电压稳 定，从而提高供电质量，保护用电设备。
有源钳位电路的发展趋势与
06
展望
新材料、新工艺的应用
详细描述
全波有源钳位电路主要由整流器、滤波器、电容器、开关管 和变压器组成。通过变压器的作用，全波有源钳位电路能够 将输入电压进行升压或降压，从而更好地利用输入电压，提 高电源效率。
多相有源钳位电路
总结词
多相有源钳位电路是一种具有多个相位的有源钳位电路，主要用于实现多相整流和多相电机驱动等应 用。
在新能源领域的应用前景
光伏逆变器
有源钳位电路在光伏逆变器中具有重要作用 ，可提高逆变效率，降低成本。

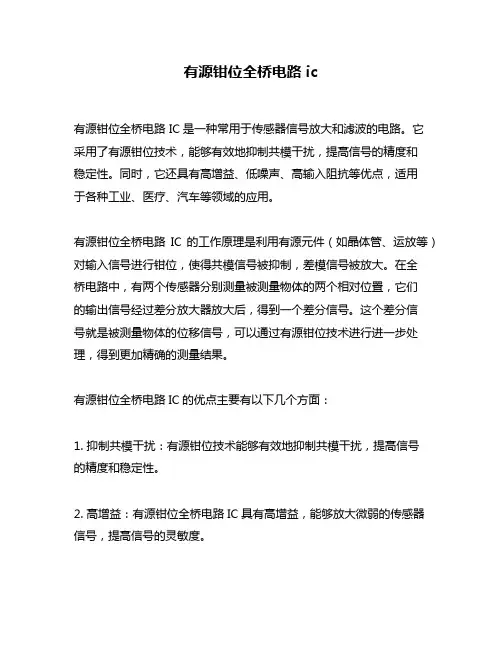

有源钳位全桥电路 ic
有源钳位全桥电路 ic有源钳位全桥电路 IC是一种常用于传感器信号放大和滤波的电路。
它采用了有源钳位技术，能够有效地抑制共模干扰，提高信号的精度和稳定性。
同时，它还具有高增益、低噪声、高输入阻抗等优点，适用于各种工业、医疗、汽车等领域的应用。
有源钳位全桥电路IC的工作原理是利用有源元件（如晶体管、运放等）对输入信号进行钳位，使得共模信号被抑制，差模信号被放大。
在全桥电路中，有两个传感器分别测量被测量物体的两个相对位置，它们的输出信号经过差分放大器放大后，得到一个差分信号。
这个差分信号就是被测量物体的位移信号，可以通过有源钳位技术进行进一步处理，得到更加精确的测量结果。
有源钳位全桥电路IC的优点主要有以下几个方面：1. 抑制共模干扰：有源钳位技术能够有效地抑制共模干扰，提高信号的精度和稳定性。
2. 高增益：有源钳位全桥电路IC具有高增益，能够放大微弱的传感器信号，提高信号的灵敏度。
3. 低噪声：有源钳位全桥电路IC的噪声水平较低，能够提高信号的信噪比，提高测量的准确性。
4. 高输入阻抗：有源钳位全桥电路IC的输入阻抗较高，能够减少对传感器的负载，提高传感器的灵敏度和稳定性。
有源钳位全桥电路IC的应用范围非常广泛，主要包括以下几个方面：1. 工业领域：有源钳位全桥电路IC可以用于工业自动化控制系统中的传感器信号放大和滤波，提高系统的稳定性和精度。
2. 医疗领域：有源钳位全桥电路IC可以用于医疗设备中的传感器信号放大和滤波，提高医疗设备的测量精度和稳定性。
3. 汽车领域：有源钳位全桥电路IC可以用于汽车电子系统中的传感器信号放大和滤波，提高汽车电子系统的性能和可靠性。
总之，有源钳位全桥电路IC是一种非常重要的电路技术，它能够有效地提高传感器信号的精度和稳定性，适用于各种工业、医疗、汽车等领域的应用。
随着科技的不断发展，有源钳位全桥电路IC将会得到更加广泛的应用和发展。
mos管钳位电路
mos管钳位电路
mos管钳位电路是一种常用的电子电路，它可以用来控制mos管的电压，实现对电路的精确控制。
mos管钳位电路由晶体管和二极管组成，通过对晶体管和二极管的电压进行控制，可以实现对mos管的钳位控制。
mos管钳位电路的基本原理是利用晶体管的放大作用来控制二极管的电流，从而实现对mos管的钳位控制。
当mos管的栅极电压达到一定的阈值时，mos管会开始导通，此时钳位电路就会起到限制mos 管电流的作用，从而保护mos管不被烧毁。
mos管钳位电路具有结构简单、控制精度高、可靠性好等优点，在各种电子电路中广泛应用。
在功率放大器、直流电源等电路中，mos 管钳位电路可以起到非常重要的作用，保护电路的稳定性和可靠性。
总之，mos管钳位电路是一种非常有用的电子电路，对于电路的控制和保护起到了非常重要的作用。
在实际应用中，需要根据具体的电路要求来选择合适的mos管钳位电路，以实现最佳的控制效果。
- 1 -。
钳位电压电路
钳位电压电路
钳位电压电路，也被称为钳位电路（clamping circuit），是一种特殊的电路，其主要作用是将脉冲信号的某一部分固定在指定的电压值上，同时保持原波形形状不变。
这种电路通常用于各种显示设备中，如示波器和雷达显示器，用以使扫描信号的直流分量得到恢复，从而解决由于扫描速度改变所引起的屏幕上图像位置移动的问题。
在电视系统中，钳位电路也被用来使全电视信号的同步脉冲顶端保持在固定的电压上，以克服由于失去直流分量或干扰等原因造成的电平波动，从而实现电视同步信号的分离。
钳位电路通常包含二极管、电阻和电容等元件。
其中，二极管是钳位电路中的关键元件，其正向导通压降相对稳定且数值较小（有时可近似为零）的特点被用来限制电路中某点的电位。
当二极管负极接地时，若正极端电路的电位比地高，二极管会导通并将其电位拉下来，使正极端电路被钳位在零电位或零电位以下。
这种钳位作用可以通过调整电路中的电阻和电容值来实现对电压的精确控制。
此外，钳位电路还可以分为正钳位电路和反激式开关电源的RCD钳位电路等多种类型。
正钳位电路主要用于限制电压的上升幅度，而反激式开关电源的RCD钳位电路则主要用于吸收变压器漏感引起的尖峰电压。
请注意，钳位电路的具体设计和应用需要根据具体的电子设备和应用场景来确定。
在实际应用中，需要根据电路的工作原理和元件的特性进行合理的设计和选择，以确保电路的稳定性和可靠性。
齐纳二极管钳位
齐纳二极管钳位
齐纳二极管钳位，也称为齐纳剪（Zener Diode Clipper），是一种电子电路中常用的二极管钳位电路。
齐纳二极管钳位电路包括一个正向偏置的二极管和一个反向偏置的齐纳二极管。
在电路中，正向偏置的二极管起到限幅的作用，使输入信号在达到一定电压时被剪切。
而反向偏置的齐纳二极管具有稳定的反向击穿电压，当输入信号超过该击穿电压时，齐纳二极管开始导通，实现对输入信号剪切的功能。
齐纳二极管钳位电路常用于信号波形整形和限幅电路中，可以有效地将信号波形限制在一个较小的范围内，防止过高的电压对后续电路产生损害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反激式电源中MOSFET的钳位电路
输出功率100W以下的AC/DC电源通常都采用反激式拓扑结构。
这种电源成本较低，使用一个控制器就能提供多路输出跟踪，因此受到设计师们的青睐，且已成为元件数少的AC/DC转换器的标准设计结构。
不过，反激式电源的一个缺点是会对初级开关元件产生高应力。
反激式拓扑结构的工作原理，是在电源导通期间将能量储存在变压器中，在关断期间再将这些能量传递到输出。
反激式变压器由一个磁芯上的两个或多个耦合绕组构成，激磁能量在被传递到次级之前，一直储存在磁芯的串联气隙间。
实际上，绕组之间的耦合从不会达到完美匹配，并且不是所有的能量都通过该气隙进行传递。
少量的能源储存在绕组内和绕组之间，这部分能量被称为变压器漏感。
开关断开后，漏感能量不会传递到次级，而是在变压器初级绕组和开关之间产生高压尖峰。
此外，还会在断开的开关和初级绕组的等效电容与变压器的漏感之间，产生高频振铃(图1)。
图1：漏感产生的漏极节点开关瞬态
如果该尖峰的峰值电压超过开关元件(通常为功率MOSFET)的击穿电压，就会导致破坏性故障。
此外，漏极节点的高幅振铃还会产生大量EMI。
对于输出功率在约2W以上的电源来说，可以使用钳位电路来安全耗散漏感能量，达到控制MOSFET电压尖峰的目的。
钳位的工作原理
钳位电路用于将MOSFET上的最大电压控制到特定值，一旦MOSFET电压达到阈值，所有额外的漏感能量都会转移到钳位电路，或者先储存起来慢慢耗散，或者重新送回主电路。
钳位的一个缺点是它会耗散功率并降低效率，因此，有许多不同类型的钳位电路可供选择(图2)。
有多种钳位使用齐纳二极管来降低功耗，但它们会在齐纳二极管快速导通时增加EMI的产生量。
RCD钳位能够很好地平衡效率、EMI产生量和成本，因此最为常用。
图2：不同类型的钳位电路
钳位
RCD钳位的工作原理为：MOSFET关断后，次级二极管立即保持反向偏置，励磁电流对漏极电容充电(图3a)。
当初级绕组电压达到由变压器匝数所定义的反射输出电压(VOR)时，次级二极管关断，励磁能量传递到次级。
漏感能量继续对变压器和漏极电容充电，直到初级绕组电压等于箝位电容电压(图3b)。
图3：RCD钳位电路的初级侧钳位
Vc=钳位电压
此时，阻断二极管导通，漏感能量被转移到钳位电容(图4a)。
经由电容吸收的充电电流将漏极节点峰值电压钳位到VIN(MAX)+VC(MAX)。
漏感能量完全转移后，阻断二极管关断，钳位电容放电到钳位电阻，直到下一个周期开始(图4b)。
通常会添加一个小电阻与阻断二极管串联，以衰减在充电周期结束时变压器电感和钳位电容之间产生的任何振荡。
这一完整周期会在钳位电路中造成电压纹波(称为VDELTA)，纹波幅度通过调节并联电容和电阻的大小来控制(图5)。
图4：RCD钳位的工作原理
钳位电阻消耗漏感能量
RCDZ钳位与RCD钳位的工作原理相同，不同点在于它通过齐纳二极管与电阻串联来分担耗散(图2)。
齐纳二极管可防止电容放电至齐纳二极管阻断电压以下，这样可限制功率耗散并提升效率，特别是在轻载时非常有用。
ZD钳位对由齐纳二极管的阻断电压指定的MOSFET电压提供硬钳位。
RCD+Z钳位与RCD钳位的工作方式相同，所添加的齐纳二极管对瞬态条件下的MOSFET电压提供硬钳位，并且前者在正常工作条件下的EMI生成特性，也与RCD钳位相同。
图5：RCD钳位电压的基准测量
钳位设计必须同时考虑变压器和MOSFET的特性。
如果最低钳位电压低于变压器的VOR，钳位将充当一个负载，耗散的不仅仅是漏感能量。
如果钳位元件过小，它们可能变得过热，无法预防危险的电压，并会产生不必要的EMI。
最为重要的是，钳位必须对各种电源输入电压、负载电流和元件容差条件下的MOSFET 提供保护。
Power Integrations公司发布的《确定钳位大小的设计指南》(PI-DG-101)，对反激式电源所用到的四种主要钳位电路分别提供了确定元件大小的详细步骤。
该设计指南可与PI Expert设计软件配合使用。
PI Expert是一款交互式程序，它可以根据设计师的电源规格自动确定关键元件(包括变压器规格)，从而完成一个有效的开关电源的设计。
PI Expert可自动生成钳位设计，但其结果将比《确定钳位大小的设计指南》中的以下算法所生成的稍为保守些。
确定RCD钳位的大小
这里介绍了设计RCD钳位时需要遵循的步骤摘要。
完整的细节内容，请参阅《确定钳位大小的设计指南》。
下面所提到的所有值，均非由用户测量或定义，可在PI Expert的设计结果选项卡中找到。
1．测量变压器的初级漏感LL。
2．检查您的设计的开关频率fs。
3．确定正确的初级电流IP，方法如下：如果设计采用功率限制设定，则IP=ILIMITEXT；如果设计采用外部流限设定，则IP=ILIMITEXT；对于所有其他设计，IP=IILIMITMAX。
4．确定初级MOSFET所允许的总电压，并根据以下公式计算Vmaxclamp。
建议至少应维持低于MOSFET的BVDSS 50V的电压裕量，并另外留出30V到50V的电压裕量，以满足瞬态电压要求。
5．确定钳位电路的电压纹波VDELTA。
6．根据以下公式计算钳位电路的最小电压。
7．根据以下公式计算钳位电路的平均电压Vclamp。
8．根据以下公式计算漏感中储存的能量。
9．根据以下公式估算钳位中的能量耗散Eclamp。
10．根据以下公式计算钳位电阻值。
11．钳位电阻的功率额定值应大于
12．根据以下公式计算钳位电容值。
13．钳位电容的电压额定值应大于1.5*Vmaxclamp。
14．应使用快速或超快恢复二极管，将其用作钳位电路中的阻断二极管。
15．阻断二极管的峰值反向电压应大于1.5*Vmaxclamp。
16．阻断二极管的正向反复峰值电流额定值应大于IP；如果数据手册中未提供该参数，则平均正向电流额定值应大于：0.5*IP。
17．根据以下公式确定阻尼电阻的大小(如使用)。
18．阻尼电阻的功率额定值应大于
完成初始设计后，应制作一个原型来检验电源性能，因为变压器漏感会因绕组技术的不同而有极大差异。
特别是，应当测量平均电压Vclamp，并将之与步骤7中的计算结果进行比较(图5)。
如有任何差异，可通过调整Rclamp值来纠正。
如果测试结果与预期相差悬殊，则必须重新进行设计。
其他钳位类型及其每个额外元件大小的确定步骤都是一样的。
在选择二极管和齐纳稳压管时必须特别注意，以确保不会超过它们的功率额定值。
在要求使用齐纳稳压功能的大部分设计中，应使用瞬态电压抑制器来提供所需的瞬时峰值额定功率。
应在电源满载及最低输入电压条件下测量元件体的温度，检验其功率额定值是否正确。
如有元件的工作温度超出制造商的建议温度限值，应重新调整其大小，并根据原型结果仔细*估设计。
严格按照《确定钳位大小的设计指南》中的详细步骤进行计算，将会获得高度优化的高效钳位设计。
请登录PI电源设计论坛与同行进行交流，您将会获得更多所需信息和问题答案。
钳位电路
钳位电路
钳位电路的作用是将周期性变化的波形的顶部或底部保持在某一确定的直流电平上。
图上部为常见的二极管钳位电路。
二极管的钳位作用是指利用二极管正向导通压降相对稳定，且数
值较小(有时可近似为零)的特点，来限制电路中某点的电位。
设输入信号如图（a）所示,在零时刻，uO(0+)＝+E，uO产生一个幅值为E的正跳变。
此后在0～t１间，二极管D导通，电容C充电电流很大，uＣ很快等于E，致使uO＝0。
在t１时刻，ui（t１）＝0，uO又发生幅值为
钳位电路
－E的跳变,在t１～t2期间，D截止，充电电容C只能通过R放电，通常，R取值很大，所以uＣ下降很慢，uO变化也很小。
在t１时刻uＩ（t2）＝E，uO又发生一个幅值为E的跳度，在t2～t3期间，D导通，电容C又重新充电。
与0～t１期间内不同，此时电容上贮有大量电荷，因而充电持续时间更短，uO更迅速地降低为零。
以后重复上述过程，uO和uＣ的波形如图（b）、（c）。
可见，uO的顶部基本上被限定在零电平上，于是，就称该电路为零电平正峰（或顶部）钳位电路。
下图为三极管钳位电路，如将其be结也看成是一个二极管，那么,就钳位原理而言，与图上所示电路完全一样，只不过该电路还具有放大作用而已。
