B试卷材料成型工艺基础河南工业大学
湖南工业大学 包印学院考试B卷
2、简述运输包装的主要研究对象。
、缓冲包装材料要进行哪些项目的测试？、纸箱抗压强度与哪些因素有关？、简述缓冲包装的形式有哪几种？其特点分别是什么？四、计算题：（50分）、产品质量m = 15kg，产品脆值G = 60，底面面积为40cm×40cm。
设计跌落高度H = 80cm 采用全面缓冲，试按最低点原则选择缓冲材料，并计算衬垫厚度。
如规定用图2中ρ=0.035(g/cm 的泡沫聚乙烯作缓冲材料，试计算衬垫厚度。
（15分）产品质量m =20kg，缓冲材料的stmGσ-曲线如图3，衬垫面积A =654cm2，衬垫厚度h =4.5cm,包装件的跌落高度H =60cm，试求产品跌落冲击时的最大加速度。
（15分）、已知某缓冲衬垫面积为A，厚度为T，跌落高度为H，并已知其C—σm曲线，试从理论上求出最节省材料的计算公式，并用图示法在C—σm曲线标出最省材料的极值点。
（10分）、产品质量m＝10(kg)，衬垫面积A＝120(cm2)，衬垫厚度h＝3.6(cm)，缓冲材料的弹性模量700(kPa)，包装件的跌落高度H＝75(cm)，不计系统的阻尼和衬垫的塑性变形，试求跌落冲击过程的衬垫最大变形、产品最大加速度、冲击持续时间和速度改变量。
（10分）⑴泡沫聚苯乙烯0.014 ⑹岩绵150 0.068 ⑾0.42⑵0.020 ⑺岩绵200 0.088 ⑿泡沫橡胶⑶0.033 ⑻泡沫聚氨酯0.03 ⒀刨花0.07⑷泡沫聚乙烯0.035 ⑼泡沫聚氨醚0.03 ⒁泡沫聚苯乙烯碎屑0.08⑸岩绵100 0.050 ⑽泡沫聚氯乙烯0.31 ⒂塑料刨花0.087图2 各种常用缓冲材料的mCσ-曲线图3 聚苯乙烯的最大加速度～静应力曲线3、一产品重W=36N ，底面尺寸25cm ×25cm ，许用脆值为30g ，采用全面缓冲。
选用材料厚度取5cm ，产品在运输过程中受到的振动输入及对应的振动传递率-频率特性曲线如图4所示，求包装件件的共振频率和产品的响应加速度。
南京工业大学机械基础试卷B.doc

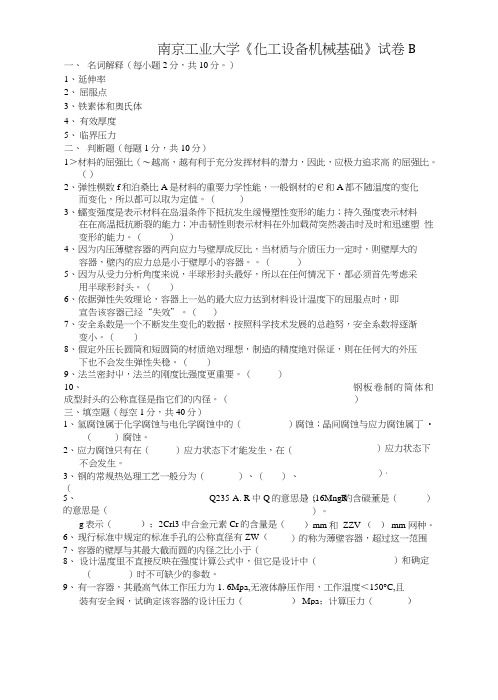

南京工业大学《化工设备机械基础》试卷B一、 名词解释（每小题2分，共10分。
） 1、 延伸率 2、 屈服点 3、 铁素体和奥氏体 4、 有效厚度5、 临界压力二、 判断题（每题1分，共10分）1＞材料的屈强比（〜越高，越有利于充分发挥材料的潜力，因此，应极力追求高 的屈强比。
（） 2、 弹性模数f 和泊桑比A 是材料的重要力学性能，一般钢材的€和A 都不随温度的变化而变化，所以都可以取为定值。
（ ） 3、 蠕变强度是表示材料在岛温条件下抵抗发生缓慢塑性变形的能力；持久强度表示材料在在高温抵抗断裂的能力；冲击韧性则表示材料在外加载荷突然袭击时及时和迅速塑 性变形的能力。
（ ） 4、 因为内压薄壁容器的两向应力与壁厚成反比，当材质与介质压力一定时，则壁厚大的容器，壁內的应力总是小于壁厚小的容器。
（ ） 5、 因为从受力分析角度来说，半球形封头最好，所以在任何情况下，都必须首先考虑采用半球形封头。
（ ） 6、 依据弹性失效理论，容器上一处的最大应力达到材料设计温度下的屈服点时，即宣告该容器己经“失效”。
（ ） 7、 安全系数是一个不断发生变化的数据，按照科学技术发展的总趋努，安全系数将逐渐变小。
（ ） 8、 假定外压长圆筒和短圆筒的材质绝对理想，制造的精度绝对保证，则在任何大的外压下也不会发生弹性失稳。
（ ） 9、 法兰密封屮，法兰的刚度比强度更重要。
（ ） 10、 钢板卷制的筒体和成型封头的公称直径是指它们的内径。
（ ） 三、填空题（每空1分，共40分） 1、 氢腐蚀属于化学腐蚀与电化学腐蚀中的（ （ ）腐蚀。
2、 应力腐蚀只有在（ ）应力状态下才能发生，在（ 不会发生。
3、 钢的常规热处理工艺一般分为（ ）、（ ）、（ ）腐蚀；晶间腐蚀与应力腐蚀属丁 •）应力状态下 ）。
5、 Q235-A. R 中Q 的意思是（ ），R 的意思是（ g 表示（ ）；2Crl3中合金元素Cr 的含量是（ 6、 现行标准中规定的标准手孔的公称直径有ZW （ 7、 容器的壁厚与其最大截而圆的内径之比小于（）;16Mng 的含碳董是（ ）。
广东工业大学_材料成型设备试卷
广东工业大学考试试卷( B)课程名称:考试时间: 2012 年 6 月 6日一填空题（每空1分，共40分）1.按曲柄形式，曲柄滑块机构主要有曲轴式和偏心齿轮式两种。
2.曲柄压力机刚性离合器常见的是转键式。
3.曲柄压力机制动器多为摩擦式，摩擦式分为干式和湿式。
4.压力机传动级数一般不超过四级，工作时实际能量取自飞轮5.压力机润滑按润滑油种类可分为稀油润滑和稠油润滑。
6.液压机的工作介质有乳化液和油两种。
7.液压机一般由本体和液压系统组成8.液压机本体结构形式从机架形式看有立式、卧式。
9.挤出机应用最广泛的加热方法是电阻加热10.目前多用于低熔点合金铸件生产的压铸机是热压室压铸机，目前多用于黑色金属生产的压铸机是卧式冷压室压铸机。
11.顶出装置有机械顶出、液压顶出和气动顶出3种12.高压和高速是压铸区别于其他铸造方法的重要特征。
13.J1113B 13表示锁模力为1300KN ，是压铸机。
14.压铸机可分为热压室压铸机、卧式冷压室压铸机、立式冷压室压铸机、全立式冷压室压铸机15.液压机从机架形式看，有立式与卧式。
从机架组成方式看，有立柱式，单臂式，框架式。
立柱式又分为单立柱，双立柱，三立柱，多立柱。
16.挤出机的最关键部分是螺杆。
二．解释下列各名词（每题2分，共20分）1.什么是注射机的锁模力？2.什么是注射速度？什么是注射时间？3.什么是压力机的装模高度？什么是最大装模高度？4.什么是压铸机的压射力？5.什么是压室容量？6.什么是标称压力，它在数值上是如何表示的？7.什么是最大净空距？8.什么是顶出器的标称压力和行程？9.什么是注射量？10.什么是压力机的滑块行程？三．简答题。
（每题5分，共40分）1.试论述曲柄压力机的组成及作用（注：每一个组成中的运动部件都需指明）2.分析如下的液压系统的执行过程，其中活动横梁快速下行，减速下行，加压，保压，卸压，顶出缸顶出等任选3个作答即可，但需注明所经过每一个元件的名称。

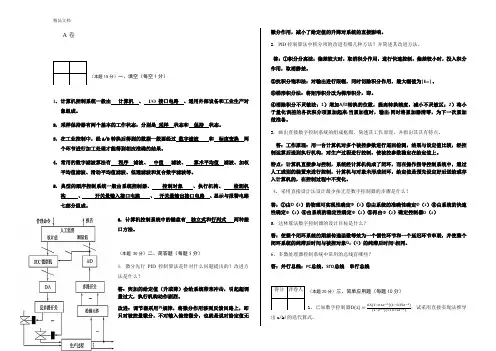

最新河南工业大学计算机控制技术试卷ab-含答案
A卷（本题15分）一、填空（每空1分）1.计算机控制系统一般由计算机、I/O接口电路、通用外部设备和工业生产对象组成。
2. 采样保持器有两个基本的工作状态：分别是采样状态和保持状态。
3. 在工业控制中，经A/D转换后得到的数据一般要经过数字滤波和标度变换两个环节进行加工处理才能得到相应准确的结果。
4. 常用的数字滤波算法有程序滤波、中值滤波、算术平均值滤波、加权平均值滤波、滑动平均值滤波、低通滤波和复合数字滤波等。
5. 典型的顺序控制系统一般由系统控制器、控制对象、执行机构、检测机构、开关量输入接口电路、开关量输出接口电路、显示与报警电路七部分组成。
6.计算机控制系统中的键盘有独立式和行列式两种接口方法。
（本题30分）二、简答题（每题5分）1.微分先行PID控制算法是针对什么问题提出的？改进方法是什么？答：突加的给定值（升或降）会给系统带来冲击，引起超调量过大，执行机构动作剧烈。
改进：调节器采用PI规律，将微分作用移到反馈回路上，即只对被控量微分，不对输入偏差微分，也就是说对给定值无微分作用，减小了给定值的升降对系统的直接影响。
2. PID控制算法中积分项的改进有哪几种方法？并简述其改进方法。
答：①积分分离法：偏差较大时，取消积分作用，进行快速控制，偏差较小时，投入积分作用，取消静差。
②抗积分饱和法：对输出进行限幅，同时切除积分作用，最大幅值为|E m |。
③梯形积分法：将矩形积分改为梯形积分，即。
④消除积分不灵敏法：1）增加A/D转换的位数，提高转换精度，减小不灵敏区；2）将小于量化误差的各次积分项累加起来,当累加值时，输出,同时将累加器清零，为下一次累加做准备。
3.画出直接数字控制系统的组成框图，简述其工作原理，并指出其具有特点。
答：工作原理：用一台计算机对多个被控参数进行巡回检测，结果与设定值比较，经控制运算后送到执行机构，对生产过程进行控制，使被控参数稳定在给定值上。
特点：计算机直接参与控制，系统经计算机构成了闭环，而在操作指导控制系统中，通过人工或别的装置来进行控制，计算机与对象未形成闭环，给定值是预先设定好后送给或存入计算机的，在控制过程中不变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20 2008 至 2009 学年第 2 学期
材料成型工艺基础 试卷B卷
出卷教师：课题组 适应班级：
考试方式：闭卷 本试卷考试分数占学生总评成绩的 70 %
题号 一 二 三 四 五 六 七 八 九 十 总分 核分人
得分
复查总分 总复查人
（本题 29 分）一、填空题（每空0.5分，共29分）
1.亚共晶铸铁随含碳量增加，结晶间隔 ，流动性 ，充型能力 。
2.合金的收缩经历 收缩、 收缩和 收缩三个阶段。
3.压力加工是使金属在外力作用下产生 而获得毛坯或零件的方法。
4.常用的焊接方法有 、 和 三大类。
5. 砂型铸造中，手工造型与机器造型的主要区别在于 和 两工序是否实现机械化。
6.铸件中热应力过大，会产生变形和 的缺陷，消除热应力的方法是控制铸件的凝固顺序，使之符合
原则。
7. 弯曲时，材料内侧受 。外侧受 。
8.提高金属变形的温度，是改善金属可锻性的有效措施。但温度过高，必将产生 、 、 和严重氧化
等缺陷。所以应该严格控制锻造温度。
9. 综合衡量金属可锻性的指标为 和 。可锻性较好的材料应该具有较大的 和较小的 。
10. 压力加工的基本生产方式有 、 、 、 、 、 。
11. 为防止弯裂，弯曲时应尽可能使弯曲造成的拉应力方向与坯料的纤维方向 。
12. 冲压生产的基本工序有 和 两大类。
13. 电阻焊是利用电流通过焊件及接触处所产生的电阻热，将焊件局部加热到塑性或融化状态，然后在压力作用下形
成焊接接头的焊接方法。电阻焊分为 焊、 焊和 焊三种型式。其中 适合于无气密性要求的焊件；
适合于焊接有气密性要求的焊件； 只适合于搭接接头； 只适合于对接接头。
14. 温度高达16000K以上的等离子弧焊接实质上是一种具有压缩效应的钨极气体保护焊。其压缩效应包括 压
缩效应、 压缩效应、 压缩效应三种。
15.钎焊是利用熔点比焊件低的 作填充金属，加热后， 熔化而将处于固态的焊件联结起来的一种焊接方法。
《材料成型工艺基础》试卷B卷 第 1 页 （ 共 6 页 ）
16. 低碳钢熔化焊时，其热影响区可分为 、 、 和 等区域，其中性能最差的是
区和 区，因为该区域 。若焊前经过较大的冷变形。
17. 常用的气体保护焊有 和 焊。
18. 常用的塑料成形方法有： 、 、 、 和 等。
（本题 20 分）二、判断题（正确打√，错误打×，每题1分，共20分）
1.由于铝及铝合金熔点较低，因而它们是容易焊接的金属。
（ ）
2.由于焊接接头（即焊缝）存在韧性低的缺陷，故设计焊接结构时，应尽量避免焊缝密集分布。（ ）
3. 铸铁的可焊性很差。 （ ）
4. 普通低合金结构钢的可焊性比低碳钢差。 （ ）
5. 离心铸造便于制造双金属铸件。 （ ）
6.为便于造型时起出模型，铸件上应设计有结构斜度即拔模斜度。 （ ）
7. 设计板料弯曲件时，为防止成形过程中弯裂，应使弯曲半径大于材料允许的最小弯曲半径。（ ）
8.在板料多次拉深时，拉深系数的取值应一次比一次小，即m1>m2>m3…>mn。 （ ）
9.板料弯曲时，为了防止弯裂，应使弯曲线方向垂直于板料纤维方向。 （ ）
10.金属冷变形后，其强度、硬度、塑性、韧性均比变形前大为提高。 （ ）
11.提高金属变形时的温度，是改善金属可锻性的有效措施。因此，在保证金属不熔化的前提下，金属的始锻温度越
高越好。 （ ）
12.锻造只能改变金属坯料的形状而不能改变金属的力学性能。 （ ）
13.焊接电弧是熔化焊最常用的一种热源，它与气焊的火焰一样，都是气体燃烧现象。（ ）
14.零件工作时的剪应力应于锻造流线方向一致。 （ ）
15.用交流弧焊机焊接时，焊件接正极，焊条接负极的正接法常用于焊厚件。 （ ）
16.焊接接头即指焊缝。 （ ）
17. 手工电弧焊过程中会产生大量烟雾，烟雾对焊工的身体有害，因此，在制造焊条时，应尽量去除能产生烟雾的物
质。 （ ）
18.板料冲压中落料和冲孔工序同属于分离工序，其工艺过程完全相同。 （ ）
19.浇注温度是影响铸造合金流动性和铸件质量的重要因素，浇注温度越高越好。
（ ）
20.为了减少铸造应力和变形，常采用同时凝固的原则。（ ）
《材料成型工艺基础》试卷 B卷 第 2 页 （ 共 6 页 ）
（本题 13 分）三、选择题（每题1分，共13分）
1. 热应力使铸件的 壁受拉伸， 壁受压缩。
a. 厚大部位，窄薄部位； b. 窄薄部位，厚大部位；
c.上部；下部； d.上部；侧部；
2. 压力铸造主要适用于 。
a. 高熔点合金； b. 低熔点的有色金属；c.可锻铸铁； d.不锈钢
3.立式离心铸造常用来生产 铸件。
a.套圈类； b .铸管类； c.箱体类； d.支架类
4. 预防热应力的基本方法是采取 原则。
a. 同时凝固； b. 顺序凝固； c. 逐层凝固； d. 糊状凝固
5.为防止缩孔的产生，可选择的工艺措施为 。
a.顺序凝固； b. 同时凝固 c. 糊状凝固； d.快速凝固
6. 液态合金在冷凝过程中，其 收缩和 收缩所缩减的容积得不到补足，则在铸件最
后凝固的部位形成缩孔。
a .液态，凝固； b .凝固，固态； c .液态，固态； d.单相，双相
7. 焊接 时，其热影响区中最易产生淬硬组织和冷裂纹。
a .10钢； b .20钢； c.40钢； d.65钢
得分 评卷人
得分 评卷人
得分 评卷人
┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃
密
┃┃┃┃┃┃┃┃┃┃┃
封
┃┃┃┃┃┃┃┃┃┃┃
线
┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃
学
号
：
题
┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃
密
┃┃┃┃┃┃┃
8. 某构件在焊后被加热到600 o C，保温3小时后缓慢冷却，此处理称为 处理，目的是 。
a .正火，细化晶粒； b .退火，消除焊接应力；
c .正火，消除焊接应力； d.退火，消除变形
9. 二元合金中，铸造性能最好的合金为（ ）
a) 固溶体合金 b) 共晶合金 c) 共析合金 d) 包晶成分合金
10. 某构件用Q235（ s=235Mpa, b=400Mpa）焊接而成，构件形状简单，承受静载，在下列焊条中选用 较
适宜。
a. 结422 b. 结427 c. 结502 d. 结507
11.不同金属材料的焊接性是不同的，下列铁碳合金中，焊接性最好的为 。
a. 灰口铸铁 b. 中碳钢 c. 低碳钢 d.高碳钢
12.为保证钎焊焊件的接头强度，钎焊件的接头通常采用
a. 对接； b. 搭接； c. 角接； d. T形接头
13.CO2保护焊时，CO2在电弧高温下能分解为CO和氧，对焊接质量产生有害作用。因此，应合理选用焊丝。在下列牌
号焊丝中，选用 最有利于保证焊接质量。
a. H08A； b. H08MnA； c. H08MnSiA； d. H08Mn2SiA
《材料成型工艺基础》试卷B卷 第 3 页 （ 共 6 页 ）
（本题 42 分）四、简答与综合分析题（共38分）
1.各零件的结构设计是否合理，若不合理，请在原图上修改（在不需要的线上打“×” ）（共12
分）
1．铸件 2．铸件
3．自由锻件 4．自由锻件
5．自由锻件 6．模锻件
2．一齿轮可分别用锻造、切削加工、铸造三种方法制造。其中哪种方法制得的螺杆机械性能最好？为什么？（4分）
《材料成型工艺基础》试卷B卷 第 4 页 （ 共 6 页 ）
3．焊接变形的基本形式有哪几种？对如图3所示的钢板开Y形坡口进行多层焊，焊接次序如图所示，焊后会发生什么现象（用图
示）？为得到一个合格的焊件，应采取什么措施？（5分）
图3
4．模型锻造锻模上的飞边槽在锻造过程中起什么作用？（3分）
5．试定性绘出如图7所示零件的铸造工艺图（包括浇注位置、分形面、型芯及芯头、机械加工余量、铸造圆角、拔模斜度）。（6
分）
图7
《材料成型工艺基础》试卷B卷 第 5 页 （ 共 6 页 ）
6. 如图1所示为一测试铸造应力用的应力框铸件，冷却凝固后，用钢锯沿A-A线锯断，此时，断口间隙的大小会发生什么变化？
为什么？（4分）
图1
7．图6所示零件拟用自由锻成形，请确定成形中所用到的基本工序。（4分）
坯料规格： φ100×120；
图 4
《材料成型工艺基础》试卷B卷 第 6 页 （ 共 6 页 ）
