中南大学《基础工程》课程设计
基础工程课程设计
某单层厂房1号柱下基础设计目录1概述 (1)1.1 设计任务 (1)1.2 设计资料 (2)1.2.1 工程概况 (2)1.2.2 地勘资料 (6)2.2.3 设计荷载 (11)2方案比选 (14)2.1 浅基础优缺点 (14)2.2 桩基础优缺点 (14)3浅基础设计方案 (15)3.1 确定基础埋深及持力层的承载力 (15)3.2 确定基底尺寸 (15)3.3 承载力及偏心距验算 (15)3.4 基础的抗冲切计算以及配筋设计计算 (16)4桩基础设计方案 (18)4.1 桩基础设计 ........................................................................ 错误！未定义书签。
4.3.5 施工方案 ............................................................... 错误！未定义书签。
4.2 进度计划安排参考 ............................................................ 错误！未定义书签。
规范及参考书. (24)1概述1.1 设计任务本设计对象为某机械厂的装配车间。
厂房基础顶面以上部分的建筑和结构设计工作已经完成。
本课程设计的任务是完成柱下基础与地基的设计与检算。
要求选择一个基础，按给定的条件完成相关的设计和计算工作，具体要求如下：1．设计计算：（1）综合分析设计资料，对三种常用的房屋基础类型（无筋扩展基础、钢筋混凝土扩展基础和桩基础）的技术合理性进行比较，选择较为合理的基础方案。
确定所选柱下基础的类型，平面尺寸及埋深；（2）完成该基础（包括地基）的计算，要求分别采用扩展基础和桩基础共两种方案完成设计计算；（3）初步决定修筑基础的施工方案。
2．图纸：每种设计方案，都必须绘出如下图纸：（1）基础总平面布置图；（2）基础结构图（应包含图纸说明和工程数量表），包括平面图、立面图及剖面图（三者均需给出），同时在剖面图中，必须给出基础底面的位置（表示出埋深）。
基础工程课程设计(1)
目录1 .设计资料 (1)1.1 工程概况 (1)1.2 荷载情况 (1)1.3工程地质资料 (1)2 .选择桩型、桩端持力层、承台埋深 (2)2.1 选择桩型 (2)2.2 选择桩的几何尺寸以及承台埋深 (2)3 .确定单桩极限承载力标准值 (3)3.1 确定单桩极限承载力标准值 (3)4 .确定桩数和承台底面尺寸 (5)4.1 柱的桩和承台的确定 (5)5 .确定复合基桩竖向承载力设计值 (6)5.1 四桩承台承载力计算 (6)6 .桩顶作用验算 (7)6.1 四桩承台验算 (7)7 .桩基础沉降验算 (8)7.1 沉降验算 (8)8 .桩身结构设计计算 (10)8.1 桩身结构设计计算 (10)9 .承台设计 (11)9.1 四桩承台设计 (11)10.参考文献 (15)1．设计资料1.1工程设计概况某城市新区拟建一栋15层框架结构的办公楼，其场地位于临街地块居中部位，无其它邻近建筑物，地层层位稳定，场地地质剖面及桩基计算指标见工程地质资料。
设计柱下独立承台桩基础。
1.2荷载情况已知上部框架结构由柱子传至承台顶面的荷载效应标准组合：轴力F=8300kN，弯矩M x=80kN·m，M y=750kN。
1.3工程地质资料建筑场地土层按其成因、土性特征和物理力学性质的不同，自上而下划分为5层，地质剖面与桩基计算指标见表1，勘察期间测得地下水水位埋深为2.2m。
地下水水质分析结果表明，本场地地下水无腐蚀性。
表1 地质剖面与桩基计算指标2. 选择桩型、桩端持力层、承台埋深2.1 选择桩型因为框架跨度大而且不均匀，柱底荷载大，不宜采用浅基础。
根据施工场地、地基条件以及场地周围环境条件，选择桩基础。
因转孔灌注桩泥水排泄不便，为减少对周围环境污染，采用静压预制桩，这样可以较好的保证桩身质量，并在较短的施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备以及材料供应也为采用静压桩提供可能性。
2.2 选择桩的几何尺寸以及承台埋深依据地基土的分布，第②层是淤泥，且比较厚；第③层是粉质粘土：第④层淤泥质土，且比较厚；第⑤层是卵石，所以第⑤层是较适合的桩端持力层。

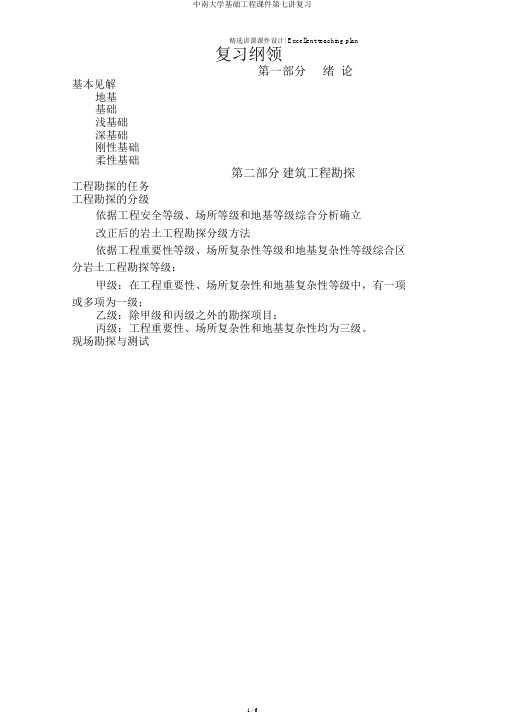

中南大学基础工程课件第七讲复习
精选讲课课件设计| Excellent teaching plan复习纲领第一部分绪论基本见解地基基础浅基础深基础刚性基础柔性基础第二部分建筑工程勘探工程勘探的任务工程勘探的分级依据工程安全等级、场所等级和地基等级综合分析确立改正后的岩土工程勘探分级方法依据工程重要性等级、场所复杂性等级和地基复杂性等级综合区分岩土工程勘探等级：甲级：在工程重要性、场所复杂性和地基复杂性等级中，有一项或多项为一级；乙级：除甲级和丙级之外的勘探项目：丙级：工程重要性、场所复杂性和地基复杂性均为三级。
现场勘探与测试岩土取样原位测试室内土工试验工程勘探成就报告勘探报告的基本内容图件编制的要求工程勘探报告的利用第三部分独立基础（浅基础）概念独立基础地基承载力基础埋置深度桥涵基础建筑基础二者的差别基础上的荷载计算荷载荷载组合原则基础的设计计算基础尺寸的初步拟定地基强度验算持力层强度检算纤弱下卧层强度检算基底偏爱距的检算基础的颠覆和抗滑坚固性检算地基整体坚固性检算防备和减少不平均沉降危害的举措第四部分连续基础（浅基础）概念条形基础筏形基础箱形基础桩筏基础与桩箱基础地基计算模型Winkler地基模型分层地基模型（有限压缩层地基模型）Winkler地基上梁的计算无量长梁的解答有限长梁的解答柱下条形基础及筏、箱基础计算时注意的问题倒梁法倒盖楼法赔偿性基础基本见解第五部分桩基础（深基础）概念桩基础合用范围桩基础的种类和特色低承台桩高承台桩摩擦桩端承桩预制桩灌输桩挤土桩（挤土效应）桩型及其特色预制桩种类、特色、合用条件灌输桩的特色、种类、合用条件钢桩结构种类、特色、合用条件桩基的结构与施工预制桩的结构与施工灌输桩的结构与施工正循环旋转法钻孔泵举反循环排渣水中修建桩基桩在水中的定位问题桩的设计原则桩的选型原则桩端持力层选择原则桩基设计荷载及计算原则注意桥梁桩基与建筑桩基的差别桩的部署原则轴向荷载下的单桩受力计算桩的轴向荷载传达（轴向受压）精选讲课课件设计| Excellent teaching plan 桩身负摩擦力中性点横向荷载下单桩受力计算刚性桩弹性桩横向抗力的计算假设地基反力系数法弹性桩内力及位移分析简化计算方法群桩基础内力及位移分析单桩承载力确实定单桩承载力的试验确立单桩轴向赞同承载力确实定土（岩）阻力经验公式群桩作用和桩基的竖向承载力见解群桩的共同作用注意：群桩承载力与 [P] 的关系群桩沉降与单桩沉降的关系桥梁桩基竖向承载力及沉降检算第六部分沉井和沉箱基础和地下连续墙（深基础）概念沉井沉箱地下连续墙精选讲课课件设计| Excellent teaching plan 特点。
基础工程课程设计

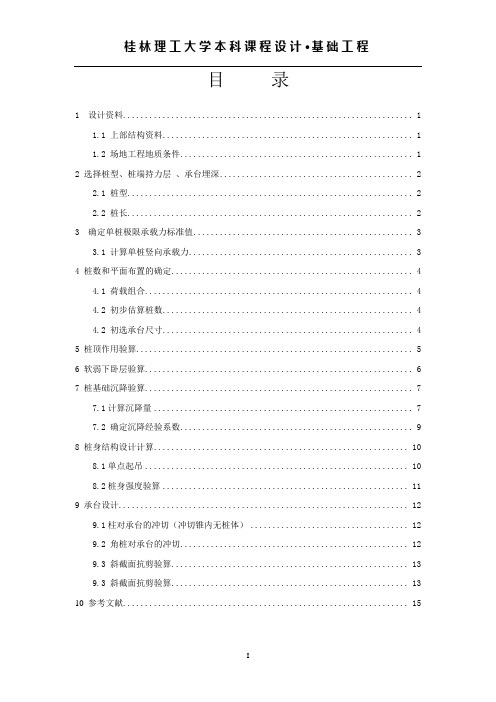

目录1 设计资料 (1)1.1 上部结构资料 (1)1.2 场地工程地质条件 (1)2 选择桩型、桩端持力层、承台埋深 (2)2.1 桩型 (2)2.2 桩长 (2)3 确定单桩极限承载力标准值 (3)3.1 计算单桩竖向承载力 (3)4 桩数和平面布置的确定 (4)4.1 荷载组合 (4)4.2 初步估算桩数 (4)4.2 初选承台尺寸 (4)5 桩顶作用验算 (5)6 软弱下卧层验算 (6)7 桩基础沉降验算 (7)7.1计算沉降量 (7)7.2 确定沉降经验系数 (9)8 桩身结构设计计算 (10)8.1单点起吊 (10)8.2桩身强度验算 (11)9 承台设计 (12)9.1柱对承台的冲切（冲切锥内无桩体） (12)9.2 角桩对承台的冲切 (12)9.3 斜截面抗剪验算 (13)9.3 斜截面抗剪验算 (13)10 参考文献 (15)柱下独立承台钢筋混凝土预制桩基础设计1 设计资料1.1 上部结构资料某教学实验楼，上部结构为十层框架，其框架主梁、次梁、楼板均为现浇整体式，混凝土强度等级为C30。
上部结构传至柱底的相应于荷载效应标准组合的荷载如下：竖向力：4500kN，弯矩：50 kN m，水平力：30kN拟采用预制桩基础，预制桩截面直径为500mm。
1.2 场地工程地质条件拟建建筑物场地位于市区内，地势平坦,建筑物场地位于非地震区，不考虑地震影响；不考虑承台效应。
场地地下水类型为潜水，地下水位离地表2.1米，根据已有资料，该场地地下水对混凝土没有腐蚀性。
建筑地基的土层分布情况及各土层物理、力学指标见下表：地基各土层物理、力学指标表2 选择桩型、桩端持力层、承台埋深2.1 桩型根据任务书的说明，拟采用混凝土预制桩基础，桩截面形式采用圆形，半径为R=500mm。
2.2桩长依据地基土的分布：第二层为厚8.3M的粉质粘土，地基承载力为110kpa。
第三层为12M厚的黏土，地基承载力为100kpa。
基础工程课程设计
基础⼯程课程设计⽬录⼀、已知技术参数和条件 ................................... 1 1.1、地质与⽔⽂资料 ................................... 1 1.2、桩、墩尺⼨与材料................................. 1 1.3、荷载情况 ......................................... 1 ⼆、任务和要求 ........................................... 2 三、计算................................................. 3 3.1、桩长的计算 ....................................... 3 3.2、桩的内⼒计算 ..................................... 4 3.2.1确定桩的计算宽度b1 ........................... 4 3.2.2计算桩的变形系数 ............................ 4 3.2.3计算墩柱顶外⼒i i i M Q P 、、及局部冲刷线处桩上外⼒000M Q P 、、 (4)3.2.5局部冲刷线以下深度z 处横向⼟抗⼒zx P 计算 ....... 6 3.2.6桩⾝配筋计算及桩⾝材料截⾯强度验算 ............ 7 3.2.7柱顶纵向⽔平位移计算 ......................... 9 四、参考资料和现有基础条件（包括实验室、主要仪器设备等） 10 致谢 . (10)⼀、已知技术参数和条件1.1、地质与⽔⽂资料地基⼟为密实细砂夹砾⽯，地基⼟⽔平向抗⼒系数的⽐例系数；地基⼟的桩侧摩阻⼒标准值（⼟层单⼀，故桩侧摩阻⼒标准值⽤表⽰）；地基⼟内摩擦⾓，粘聚⼒；地基⼟容许承载⼒基本容许值；⼟重度（已考虑浮⼒）；⼀般冲刷线⾼程为335.34m，常⽔位⾼程为339.00m，局部冲刷线⾼程为330.66m。
基础工程课程设计
基础工程课程设计计算书荷载示意图外部荷载及桩型的确定1、柱传来荷载：= 10700KN、= 970K N·m、= 620KN·m所有荷载乘以0.7得到：= 7490KN、= 679K N·m、= 434KN·m 2）、构造尺寸：桩长L＝15.0m，截面尺寸：800mm×800mm；3）、桩身：混凝土强度等级C30、＝14.3 N/mm2＝300 N/mm2 ；4）、承台材料：混凝土强度等级C30、＝14.3 N/mm2 ＝1.43 N/mm2 ；1.选择桩端持力层、承台埋深（1）选择桩型查阅资料得知，拟采用灌注桩基础。
（2）确定桩的长度、埋深以及承台埋深依据地基土的分布，第4层是中密中砂，压缩性较高，承载力中等，且比较厚，所以第4层是比较适合的桩端持力层。
桩端全断面进入持力层10m（>2d），桩基顶端伸入承台0.05m，桩基的有效桩长即为L=0.05+2.2+2.8+10=15.05m。
桩截面尺寸资料已给出，取直径800mm。
群桩承台埋入第二层土0.8m，即承台埋深取d=2.6m。
桩基以及土层分布示意图如图1。
图1桩基及土层分布示意图2.确定单桩竖向承载力标准值按经验参数法确定单桩竖向极限承载力特征值公式为：= +u+按照土层物理指标查《建筑桩基规范》（JGJ94-2008）表5.3.5-1和表5.3.5-2估算的极限桩侧，桩端阻力特征值列于下表：极限桩侧、桩端阻力特征值(Kpa) (Kpa)单桩竖向极限承载力特征值为：= +u+=3.14×0.8×（50×2.2+62×2.8+68×10）+2300×3.14×0.42=3576.08KN估算单桩竖向承载力设计值为：Ra===1788.04KN3.确定桩数和承台尺寸（1）初步估算桩数：考虑柱子是偏心受压，取一定的放大系数，数值为1.1，则有：n≥1.1=1.1×=4.2,故取n=5（2）初选承台尺寸桩距按规范取值，桩距： =3.0=3.0×0.8=2.4m根据规范，边桩的边缘需向外延伸0.5倍桩径，即0.4m，故承台长边：a=2.4+0.8×2=4m承台短边：b=2.4+0.8×2=4m已取承台埋深为2.6m，承台高度暂取1.6m，桩顶伸入承台50mm，钢筋保护层厚度取70mm，则承台有效高度为：=1.6-0.05-0.035=1.515m桩位平面布置，承台尺寸如图2：图2承台尺寸图4.单桩承载力验算桩顶端荷载计算（取承台及其上土平均厚度=20KN/）=1.2G=1.2=1.2×20×4×4×2.6=998.4KN轴心竖向力作用下：===1697.7KN偏心竖向力作用下：=++=++=1929.58KN因为承台底部为粘性土，所以需要考虑承台效应。
基础工程课程设计书
设计主要步骤一、确定桩基持力层的位置1．基本要求（1）应选择压缩性低、承载力高的较硬土层作为持力层；（2）持力层应有一定的厚度，既能保证桩端进入持力层的深度要求，又能使桩端以下有一定厚度的剩余持力层；（3）桩端全断面进入持力层的深度要求为：对于粘性土、粉土不宜小于 2d（d 为桩径），砂土不宜小于1.5d。
碎石类土不宜小于 1d。
当存在软弱下卧层时，桩基以下硬持力层厚度不宜小于 3d；当持力层较厚、施工条件许可时，桩端全断面进入持力层的深度宜达到桩端阻力的临界深度。
砂与碎石类土的临界深度为(3~10)d。
2．根据实际工程地质条件选择由表1工程地质条件可知，土层底标高5.91m 以下任一土层均可为持力层。
现选第⑤层中砂为持力层。
桩端进入持力层的深度为2.41m。
1．根据表1 地质条件和所选择的持力层可知，本桩基为摩擦型桩基。
2．当持力层确定后，桩截面尺寸应根据作用于柱上的荷载大小确定。
如果荷载较大，则应选择较大的截面尺寸。
作用在设计地面标高处的荷载为轴力轴力 F k＝6210 kN，剪力H k=236 kN，弯矩m k=670kN.m。
因荷载较大，故选择的桩截面为 550mm，柱采用 C45 混凝土(抗压强度 f c=21.1N/mm2，抗拉强度 f t=1.8N/mm2 ），截面为600mm╳600mm>F k/f c=6210╳103/21.1 =294312.8mm2。
承台采用 C25 混凝土(抗压强度 f c=11.9N/mm2，抗拉强度 f t=1.27N/mm2）3．因桩端进入持力层的深度为 2.41m>1.5d=1.5╳0.55=0.825m，故桩端全断面进入持力层的深度满足要求。
4．．因层①为性质较好、厚度较大的黏土，承台可放其中，故选承台标高为25.5m，这样，承台埋深 d=28- 5.5=2.5m，净桩长为25.5-3.5=22m。
此外，根据预制桩与承台的连接要求(桩嵌入承台内的长度：大直径桩(d≥800mm)不宜小于100mm，中(800mm≥d>250mm)、小(d≤250mm)直径桩不宜小于50mm），选择预制桩嵌入承台内的长度为 50mm 。
基础工程课程设计最终稿-12页精选文档
中南大学课 程 设 计题 目 铁路桥墩桩基础课程设计 专 业土木工程桥梁专业学生姓名 学 号 指导老师一、确定基桩几何尺寸及所需桩数1.从地址和地下水位情况选定持力层，这里选8.8m 厚的中密粗砂层，按照摩 擦桩初步估算桩数。
2.考虑选择较硬土层作为桩端持力层（强度较高、压缩性较低的粘性土、粉土、中密或密实的砂土、砾石土以及中风化或微风化的岩层，是常用的桩端持力层），根据地质条件，将桩端定在粗砂层。
桩端全截面进入持力层的深度，对于砂土不宜小于1.5d ，取桩的直径d=1m ，桩长l=41m ，标高为-7.69m 处，桩端进入持力层深度为4.18m.3.成桩方式：钻孔灌注桩；钻孔机具为Φ100cm 旋转钻机。
4估算桩数（按双孔重载估算）： 按照公式：][p Nμn ∑⋅=其中，N:承台顶面的竖向力；经验系数μ，桥梁桩基采用 μ=1.3~1.8 取1.5。
5单桩的轴向受压容许承载力按下试计算：'02222[](43)6430510436 2.510 1 43050150630Mpa k d k d σσγγ=+-+=⨯⨯-+⨯⨯⨯=++=＋（）在桩长范围内，各土层的极限摩阻力和土层厚度： 软塑砂粘土 MPa f 451= 厚度m l 52.21= 粉砂 MPa f 402= 厚度m l 5.92= 淤泥质砂粘土 MPa f 253= 厚度 m l 4.13= 细砂（中密） MPa f 504= 厚度 m l 4.234= 粗砂（中密） MPa f 805= 厚度 m l 18.45=18629.071.57.56,8[]3696.16N n n p μ∑=⋅=⨯=∴取根 ，验算后再做调整。
二、桩在承台底面的布置及与承台的连接方式1桩在承台地面的布置按行列式型如下图： ①.承台尺寸采用任务书中所示尺寸。
②．查《桥规》知，当m d 1≥时，最外一排柱至承台底板边缘的净距不得小于d 3.0且不得小于0.5m ，且钻孔灌注桩的桩中心距不应小于d 3，根据承台尺寸及以上布桩原则，桩的初步分布如下图所示：2桩与承台的连接方式桩与承台的连接方式采用主筋伸入式（适用于钻孔灌注桩），桩身应伸入台0.1~0.15m ，箍筋采用φ8以上直径的钢筋，主筋采用φ16以上的钢筋。
14基础工程课程设计
14基础工程课程设计一、教学目标本课程旨在让学生掌握基础工程的基本概念、原理和设计方法，培养学生运用基础工程知识解决实际问题的能力。
1.掌握基础工程的基本概念、分类和特点。
2.理解基础工程的设计原理和方法。
3.熟悉常见的基础工程构造和施工技术。
4.能够运用基础工程知识分析和解决实际问题。
5.具备基础工程设计和施工的基本能力。
情感态度价值观目标：1.培养学生的工程意识，提高对基础工程学科的兴趣。
2.培养学生严谨的科学态度和良好的团队合作精神。
二、教学内容本课程的教学内容主要包括基础工程的基本概念、原理和设计方法。
1.基础工程的基本概念：介绍基础工程的定义、分类和特点。
2.基础工程的设计原理：讲解基础工程的设计方法、步骤和注意事项。
3.常见的基础工程构造和施工技术：讲解不同类型基础工程的构造特点和施工技术。
三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法。
1.讲授法：通过讲解基础工程的基本概念、原理和设计方法，使学生掌握相关知识。
2.讨论法：通过分组讨论和课堂讨论，培养学生的思考能力和团队合作精神。
3.案例分析法：通过分析实际案例，使学生能够将理论知识应用于实际问题。
4.实验法：通过实地参观和实验操作，使学生了解基础工程的施工技术和设备。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材：选用权威、实用的基础工程教材，为学生提供系统的理论知识。
2.参考书：提供相关领域的参考书籍，丰富学生的知识视野。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高学生的学习兴趣。
4.实验设备：配置齐全的实验设备，为学生提供实践操作的机会。
五、教学评估本课程的评估方式包括平时表现、作业、考试等，以全面客观地评价学生的学习成果。
1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解能力。
2.作业：布置适量的作业，要求学生在规定时间内完成，评估学生的掌握程度和应用能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《基础工程》课程设计 设计说明书
班级：交建1305班 姓名：王俊杰 学号：0403130526 一、 设计资料 1、 地质及水文 （1） 河床土质：从地面（河床）至标高32.5m为软塑粘土，以下为密实粗砂，深度达30米。 （2） 水文：地面（河床）标高为40.5m，一般冲刷线标高为38.5m，最大冲刷线为35.2m，常水位42.5m。 2、 土质指标 表1 土质指标 类型 地基系数m（KN/m4） 极限摩阻力τ（KPa） 内摩擦角ф 容重（扣除浮力）（KN/m3） 软塑粘土 8×103 30 20º 12
密实粗砂 25×103 110 38º 12
3、 桩、承台尺寸与材料 规范规定：钻（挖）孔灌注的摩擦桩中心距不得小于2.5倍成孔直径， 所以取： 承台尺寸：7.0m×5.0m×2.0m。 （1） 拟定采用四根桩，设计直径为1.0m。 （2） 桩身及承台混凝土用20号，其受压弹性模量Eh =2.6×104Mpa。 （3） 平面布置图如下图1所示：
图1 平面布置图 4、 荷载情况 (1)上部为等跨25m的预应力梁桥，混凝土桥墩，承台顶面上纵桥向荷载为： 恒载及一孔活载时： ∑N=6103.4KN ∑H=310.25KN (制动力及风力)
∑M=4123.6KN （竖直力偏心、制动力、风力等引起的弯矩） 恒载及二孔活载时 ∑N=6503.24KN （2）桩（直径 1.0m）自重每延米为
78.11154)0.1(2qKN/m(已扣除浮力) (3) 故,作用在承台底面中心的荷载力为:
∑N=6103.4+(7.0×5.0×2.0×25)=7853.4 KN ∑H=310.25KN ∑M=4123.6+310.25×2.0=4744.1KN•M 恒载及二孔活载时:
∑N=6503.24+(7.0×5.0×2.0×25)=8253.24KN (4)则拟定桩基础采用冲抓钻孔灌注桩基础,为摩擦桩。
二、 单桩容许承载力的确定 根据《公路桥涵地基与基础设计规范》中确定单桩容许承载力的经验公式初步反算桩的长度，设该桩埋入最大冲刷线以下深度为h，一般冲刷线以下深度为h3，则：
Nh=[P]=21U∑iil +λm0 A{[σ0]+K2γ2(h3-3)}
当两跨活载时： Nh =424.8253 + (38.5-35.2) ×11.78 +21×11.78h (kN) =2102.18 + 5.89h (kN)
计算[P]时取以下数据：
桩的设计桩径为1.0m ，冲抓锥成孔直径为1.15m，
U=π×1.15=3.61m ，A=π×1.02/4=0.785㎡ ,
λ=0.70 , m0=0.8 , K2=6.0 ，[σ0]=550kpa Υ2=7.2812)]5.322.35([12)5.325.40(hh =hh3.5126.63 (kN/㎡) (已扣除浮力) τ1=30kpa , τ2=110kpa [P]=21×3.61×[2.7×30 + (h-2.7)×110] + 0.7×0.8×0.785×{550 + 6.0×hh3.5126.63(h+3.3-3)} = Nh = 2102.18 + 5.89h 所以，则解一元二次方程得：h=9.99m 现取 h=10m，桩底标高为25.20m，桩的轴向承载力符合要求。 具体见如下图2所示
100500100
100100
300100
100200100
200330100042.50040.50038.50032.500常水位河床最大冲刷线软塑粘土密实粗砂承 台承 台400100CC一般冲刷线35.20200200330
1000
图2 双排桩断面图 （a）横桥断面图 （b）纵桥断面图 三、桩顶及最大冲刷线处荷载Pi、Qi、Mi及P0、Q0、M0的计算 （一） 参数计算 1、 桩的计算宽度b1
b1=Kf·K0·K·d
∵Kf=0.9 K0=1+1/d=2.0 d=1.0 ∴KdKddb8.119.01 又mL0.20.10.31 ； mdh0.6)1(31； n=2 ； 'b=0.6 又有
1L=2.0 < 0.61h=3.6m
故 K=11''6.0)1(hLbb = 0.6+6.0)6.01(×0.60.2=0.822 ∴b1=0.9×2.0×0.822×1.0=1.48m 2、桩的变形系数α 51EI
mb
最大冲刷线以下 hm=2(d+1)=2×2=4 , h1=2.7m , h2=4-2.7=1.3m
m=[m1h12 + m2(2h1 + h2)h2]/hm2 =[8.0×103×2.72 + 25×103×(2×2.7 + 1.3)3.1]/42 =17.25103 KN/m3 I=πd4/64 =π×14/64=0.049m4 受弯构件： EI=0.67EhI=2.6 ×107 ×0.0491 ×0.67=8.5358×105
故4960049.010742.1481102517573...αm-1 桩在最大冲刷线以下深度h=10m。
其换算深度则为 hh=0.496×10=4.96m (>2.5m) 故按弹性桩计算 2、 桩顶刚度系数ρ1、ρ2、ρ3、ρ4值计算
l0=3.3m h=10m ξ=1/2 (钻孔桩) A=42d=0.7852m ∵h=10m ∴C0=10 m0=10×25×103=2.5×105 KN/3m 按桩中心距计算面积，故取A0=2207.743m 157000107.7105.2167.0106.2785.010213.311
ACAEhl
=0.999EI 又已知：hh=0.496×10=4.96m
00ll=0.496×3.3=1.637m 由h和0l查附表17、18、19，并用双内插法得:(hm89.4m4，取4m)
Q=0.25830 ;m =0.44373 ; m=1.05794
EIEIQ032.032 EIEIm109.023 EIEIm525.04 3、 计算承台底面原点0处位移0a、0b、0
0bEIEInN32.1965999.044.78531
EIEIEIiNnix091.115.14999.0525.0421214
EIEIEIEIEIninnMnHinaEIEInEIEInEIEInninixx48.4480)(190.0091.11128.01.4744436.025.310091.11)(190.0)436.0()(436.0109.04128.0031.04223212142312140222332
EIEIEIEIEIEIninnHnMnNnix84.603)(190.0091.11128.025.310436.01.4744128.0)(22312142320
(
二)计算作用在每根桩顶上的作用力iP、iQ、iM 竖向力:
EIEIEIbPii84.6035.132.1965999.0001
=KNKN5.105821.2868
水平力： EIEIEIEIaQi48.4480109.048.4480032.00302
=kN56.77
弯矩： EIEIEIEIaMi48.4480109.084.603525.00304 mkN•36.171
校核： 25.31024.31056.774HnQi kN
校核正确
)36.171(45.1)5.105821.2868(21iiniinMPx mkNMmkN••1.47447.4743 校核正确
kNPkNnPnii4.785342.7853)5.105821.2868(21 校核正确
（二） 计算最大冲刷线处桩身弯矩0M，水平力0Q，及轴向力0P
kNPkNQmLLkNlQMMii07.2907153.3785.021.286856.7759.843.356.7736.1710000•
