华为SmartAX MA5626 多业务接入设备(光交换机)
SmartAX MA5606T多业务接入设备产品介绍(pdf 17页)

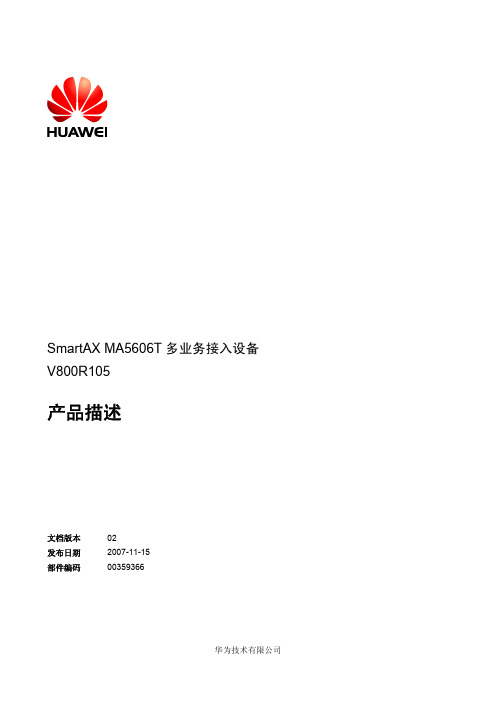

SmartAX MA5606T 多业务接入设备V800R105产品描述文档版本02发布日期2007-11-15部件编码00359366SmartAX MA5606T 多业务接入设备产品描述 1 产品定位与特点1产品定位与特点关于本章本章介绍MA5606T产品定位以及产品特点。
1.1 产品定位SmartAX MA5606T是华为技术有限公司开发的接入设备（简称MA5606T）。
1.2 产品特点介绍MA5606T产品的主要特点。
1.1 产品定位SmartAX MA5606T 是华为技术有限公司开发的接入设备（简称MA5606T ）。
MA5606T 提供以下功能：l 与MA5680T 级联，实现小容量用户接入。
l作为EPON/GPON 系统中的OLT （Optical Line Terminal ）设备，与终端ONT （Optical Network Terminal ）/ONU （Optical Network Unit ）设备配合提供FTTH 解决方案。
l作为EPON/GPON 系统的MDU （Multi-Dwelling Unit ）设备，提供EPON/GPON 上行，与OLT （Optical Line Terminal ）设备配合提供FTTN （Fiber To The Neighborhood ）解决方案。
MA5606T 在全网解决方案中的位置如图1-1所示。
图1-1 MA5606T 在全网解决方案中的定位SHDSL/VDSL2SHDSL/VDSL2TV1.2 产品特点介绍MA5606T 产品的主要特点。
1.2.1 丰富的接口类型介绍MA5606T 的接口类别、接口类型以及对应的接口说明。
1.2.2 灵活的组网方式介绍MA5606T 的组网方式。
1 产品定位与特点SmartAX MA5606T 多业务接入设备产品描述SmartAX MA5606T 多业务接入设备产品描述 1 产品定位与特点1.2.3 可运营的IPTV业务介绍MA5606T支持的可运营的IPTV业务。
华为MA5626配置成普通交换机的方法
华为MA5626如何配置成交流机模式之公保含烟创作本文以16口MA5626为例通过串口线用超级终端登录用户名root密码mduadmin（这是默认的用户名和密码）MA5626>enableMA5626#configMA5626(config)#vlan service-profile profile-id 1user-bridging enablecommitquitvlan bind service-profile 1 profile-id 1multi-service-port vlan 1 port 0/1 1-15 user-vlan untagged rx-cttr 6 tx-cttr 6在敲一遍：multi-service-port vlan 1 port 0/1 1-15 user-vlan untagged rx-cttr 6 tx-cttr 6save以上配好就可以当交流机去用了.附图：如果呈现的是15 15，则需要再敲一遍该命令.硬件衔接方式首先衔接电脑与onu，通过配置线衔接图为配置线，“网线头”拔出onu的CONSOLE口，另一端与电脑的串口接.图为onu上对应的CONSOLE接口（拔出“网线头”即可）电脑端把持首先翻开超级终端：开端—顺序—附件---通信—超级终端翻开超级中断后呈现如下提示点否进入如下界面名称随便写，图标选择默认的即可，然后点击确定呈现如下界面衔接口选择COM1或许COM2依据自己的机器选择，1不造诣2，点击确定，然后依照下图设置点击确定然后到文件—属性—设置中按下图方式此处必需设置一定要设置ASCII码依照图中行延迟和字符延迟都设置为200毫秒，然后点击确定即可在超级终端出点击回车即可呈现要求输入用户名和密码华为onu 上岸用户名root密码mduadmin上岸后界面如下上岸onu后输入的命令：enable ---回车erase flash data ---回车Y ---回车reboot system---回车Y---回车回车后等候片刻onu重启后以前所配置的数据即可全部删除。
华为MA5626配置成普通交换机的方法之欧阳美创编
华为MA5626如何配置成交换机模式本文以16口MA5626为例通过串口线用超等终端登录用户名root密码mduadmin（这是默认的用户名和密码）MA5626>enableMA5626#configMA5626(config)#vlan serviceprofile profileid 1 userbridging enablecommitquitvlan bind serviceprofile 1 profileid 1multiserviceport vlan 1 port 0/1 115 uservlan untagged rxcttr 6 txcttr 6在敲一遍：multiserviceport vlan 1 port 0/1 115 uservlan untagged rxcttr 6 txcttr 6save以上配好就可以当交换机去用了。
附图：如果呈现的是15 15，则需要再敲一遍该命令。
硬件连接方法首先连接电脑与onu，通过配置线连接图为配置线，“网线头”拔出onu的CONSOLE口，另一端与电脑的串口接。
图为onu上对应的CONSOLE接口（拔出“网线头”即可）电脑端操纵首先掀开超等终端：开始—法度—附件通信—超等终端掀开超等中断后呈现如下提示点否进入如下界面名称随便写，图标选择默认的即可，然后点击确定呈现如下界面连接口选择COM1或者COM2根据自己的机器选择，1不成绩2，点击确定，然后依照下图设置点击确定然后到文件—属性—设置中按下图方法此处必须设置一定要设置ASCII码依照图中行延迟和字符延迟都设置为200毫秒，然后点击确定即可在超等终端出点击回车即可呈现要求输入用户名和密码华为onu 登岸用户名root密码 mduadmin登岸后界面如下登岸onu后输入的命令：enable 回车erase flash data 回车Y 回车reboot system回车Y回车回车后等待片刻onu重启后以前所配置的数据即可全部删除。
网络-EPON测试华为技术有限公司SmartAX MA5680T 多业务接入设备产品介绍
SmartAX MA5680T 多业务接入设备产品简介SmartAX MA5680T 多业务接入设备是华为技术有限公司的FTTH系列局端大容量OLT（Optical Line Terminal）产品。
MA5680T产品能满足超高带宽的业务发展需求，提供包括VOIP、IPTV及高速上网等Triple-play业务解决方案。
提供FTTH、FTTB、FTTC的应用。
MA5680T产品能按照CTC标准提供EPON 接入业务。
MA5680T业务框采用19英寸300mm深前维护机框。
机框采用GE总线高速背板，提供18个槽位，中间7、8两个槽位是系统主控板槽位，17、18两个槽位是系统上行接口槽位，其它14个槽位为EPON 业务板槽位。
网络侧支持最多4个GE或者4个10GE上行接口，每个EPON业务板可以支持4个EPON用户侧接口，满框支持56个GEPON接口。
MA5680T机柜最多支持3框配置。
MA5680T提供RS232的本地配置管理接口以及带内和带外网管接口。
MA5680T支持IEEE 802.3ah，802.1P，802.1Q，MSTP；支持IGMP Proxy可控组播；支持PPPoE+/VBAS；支持多种类型的EPON终端管理。
MA5680T使用SNMP简单网络管理协议与网管系统通信，支持华为技术有限公司iManager N2000网管系统。
MA5680T设备软件版本为MA5680 V800R005版本。
MA5680T支持1:64分光比，支持DBA（动态带宽分配）算法，最远支持20km的传输。
支持主备倒换功能。
5680设备图
5606设备图
HG810e。
华为 SmartAX MA5620 交换机
产品特点：基于VLAN的业务控制MA5620在支持丰富的ACL策略控制，特别支持基于多端口VLAN下发ACL规则，实现VLAN内多端口的灵活控制和统一资源调度。
MA5620支持1：1 VLAN交换功能，实现IPTV业务中家庭网关零配置；同时，MA5620在业界率先支持N:1 Vlan交换功能，在用户接入侧就实现了VLAN聚合，精简了VLAN数量。
MA5620支持QinQ，能将用户私网VLAN标签封装在公网VLAN标签中，使报文带着两层VLAN Tag 穿越运营商的骨干网络。
丰富的组播功能MA5620支持组播组，支持丰富的二层组播复制功能，包括IGMP Snooping、IGMP Filter、用户快速离开、组播VLAN复制和捆绑端口的组播负载分担，还支持基于端口的组播速率限制和流量统计，充分满足IPTV运营需求。
完备的QoS策略MA5620每个端口支持4个队列，支持WRR、SP、WRR＋SP多种队列调度算法，可以基于Vlan、MAC 地址、IP协议、源地址、目的地址、优先级、或应用程序的端口，实现复杂流分流功能。
支持基于流的限速功能，保持各个端口的线速转发，有效地保证高品质的话音、视频和数据等网络业务质量。
卓越的安全特性MA5620提供多种用户安全保护功能，支持大ACL表项，支持IP、MAC、端口的任意组合绑定，支持MAC 地址黑洞、端口隔离、包过滤、MAC地址学习数目限制、动态ARP检测、IP Source Guard等安全技术，支持Radius、HWTACACS+认证、IEEE 802.1X认证、SSH，为网络穿上坚实的保护衣。
强大的防雷能力采用华为公司专利防雷技术，可以有效抵御感应雷击过电压，在不增加任何防雷器件的情况下，所有端口可以达到6KV的防雷能力。
在实际应用中，即使在恶劣的应用场景下，也可大大降低设备的雷击损坏率。
完善的维护和管理性易于使用和部署，支持多种维护和管理模式，全面监控各种状态数据。
华为MA5626
华为MA5626设置>>User name:root>>User password:mduadminMA5626>MA5626>enableMA5626# time 2012-08-08 09:30:00MA5626#configMA5626(config)#switch languange-modeMA5626(config)#vlan 400 smartMA5626(config)#vlan 2001 to 2016 mux此操作需要较长时间, 维护终端可能超时退出, 可通过idle-timeout命令设置终端自动超时退出时间确实要增加VLAN? (y/n)[n]:y已经处理的VLAN总数是16增加的VLAN总数是16MA5626(config)#port vlan 400 0/0 1MA5626(config)#port vlan 2001 to 2016 0/0 1此操作需要较长时间, 维护终端可能超时退出, 可通过idle-timeout命令设置终端自动超时退出时间确实要增加标准端口? (y/n)[n]:y已经处理的VLAN总数是16增加port VLAN(s)总数是16MA5626(config)#traffic ?---------------------------------------------config 模式命令：---------------------------------------------table 配置流量表MA5626(config)#traffic table{ ip<K> }:ip{ row-index<U><0,63> }:7{ cir<K>|name<K> }:cir{ cir<U><64,1024000>|off<K> }:off{ color-mode<K>|priority<K> }:color-mode{ mode<E><color-blind,color-aware> }:color-blind{ priority<K> }:priority{ prival<U><0,7>|user-cos<K>|user-inner-cos<K>|user-tos<K> }:user-cos { defaultval<U><0,7> }:1{ inner-priority<K>|priority-policy<K> }:priority-policy{ priority-policy<E><Local-Setting,Tag-In-Package> }:local-Setting命令：traffic table ip index 7 cir off color-mode color-blind priority user-cos 1 priority-policy local-Setting创建流量描述表项成功----------------------------------------流量模板索引: 7流量模板名称: ip-traffic-table_7优先级: 1优先级拷贝策略: user-cosCTAG优先级映射策略: -CTAG默认优先级: 0优先级调度策略: local-priCIR : offCBS : offPIR : offPBS : off颜色感知模式: color-blind引用状态: not used----------------------------------------MA5626(config)#m?---------------------------------------------config 模式命令：---------------------------------------------mac-address <组>mac-address命令组mac-count-zero 最大MAC地址学习数为0mirror-ethernet-head 镜像命令组mmi-mode 激活机机模式multi-service-port 批量增加业务虚端口multicast-vlan 创建并进入组播vlan模式------------------------------------------------------------------------------------------monitor 进入下一级命令模式：监控模式MA5626(config)#multi-service-port ?---------------------------------------------config 模式命令：---------------------------------------------from-vlan 起始VLANvlan Smart VLANMA5626(config)#multi-service-port from-vlan{ vlanid<U><1,4093> }:2001{ board<K>|port<K> }:board{ frame-id<K>|num-list<S><Length 1-255> }:1{ user-encap<K>|user-vlan<K> }:user-vlan{ other-all<K>|untagged<K>|user-vlanid<U><1,4095> }:untagged{ inbound<K>|rx-cttr<K> }:rx-cttr{ rx-index<U><0,63> }:7{ tx-cttr<K> }:tx-cttr{ tx-index<U><0,63> }:7命令：MA5626(config)#multi-service-port from-vlan 2001 board 1 user-vlan untagged rx-cttr 7 tx-cttr 7此操作需要较长时间, 维护终端可能超时退出, 可通过idle-timeout命令设置终端自动超时退出时间确实要批量增加业务虚端口? (y/n)[n]:y本次批增操作涉及业务单板总数: 1本次批增操作涉及业务虚端口总数: 16批量增加开始......批量增加结束:本次批增需要增加业务虚端口总数: 16其中, 增加成功总数: 16MA5626(config)#interface vlanif 400MA5626(config-if-vlanif400)#ip address 10.10.10.13{ integer<U><0,32>|ip_addr<I><X.X.X.X> }:255.255.255.0{ <cr>|description<K>|sub<K> }:description{ text<S><"..."><Length 1-255> }:onu for yongtaiip address 10.10.10.13 255.255.255.0 description onu for yongtaiMA5626(config-if-vlanif400)#%2012-08-22 12:27:29+08:00 MA5626 IFNET/2/UPDOWN:链路协议在接口vlanif400上状态变为UPMA5626(config-if-vlanif400)#quitMA5626(config)#ip route-static 0.0.0.0 0.0.0.0 10.10.10.9{ <cr>|description<K>|preference<K>|tag<K> }:命令：ip route-static 0.0.0.0 0.0.0.0 10.10.10.9MA5626(config)#protocol-8021p-pri ?---------------------------------------------config 模式命令：---------------------------------------------8021p-priority<U><0,7>802.1p优先级MA5626(config)#protocol-8021p-pri 0 vlan 400MA5626(config)#save{ <cr>|configuration<K>|data<K> }:命令：saveMA5626(config)#保存配置文件操作需要一段时间，请稍候...MA5626(config)#配置文件保存结束注意：系统保存的配置文件需激活后才能生效MA5626(config)#数据正在保存，请稍候...MA5626(config)#1 [2012-08-22 12:27:52+08:00]:0 槽位主控板的数据保存进度是: 21%MA5626(config)#1 [2012-08-22 12:27:55+08:00]:0 槽位主控板的数据保存进度是: 27%MA5626(config)#1 [2012-08-22 12:27:58+08:00]:0 槽位主控板的数据保存进度是: 33%MA5626(config)#1 [2012-08-22 12:28:01+08:00]:0 槽位主控板的数据保存进度是: 66%MA5626(config)#1 [2012-08-22 12:28:04+08:00]:0 槽位主控板的数据保存进度是: 96% MA5626(config)#MA5626(config)#1 [2012-08-22 12:28:06+08:00]:0 槽位主控板的数据保存完成MA5626(config)#display current-configuration{ <cr>|section<K>|simple<K>||<K> }:命令：display current-configuration[MA562XV800R308: 3600]#[global-config]<global-config>traffic table ip index 7 name ip-traffic-table_7 cir off color-mode color-blind priority user-cos 1 priority-policy local-settingtrap convert event-to-alarm 0x3721000aalarm alarmlevel 0x0a11a106 warningalarm alarmlevel 0x0a11a109 warningalarm alarmlevel 0x0a310112 warningalarm alarmlevel 0x0a310142 warning#[device-config]<device-config>port port-index 0/0/1 port-type GPON-PORT#[public-config]snmp-agent local-engineid 800007DB03707BE84D91AE#[vlan-config]<vlan-config>vlan 400 smartvlan 2001 to 2016 muxport vlan 400 0/0 1port vlan 2001 to 2016 0/0 1protocol-8021p-pri 0 vlan 400#[gponnni]<gponnni-0/0/1>interface gponnni 0/0/1password 0000000000#[bbs-config]<bbs-config>service-port 0 vlan 2001 eth 0/1/1 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 1 vlan 2002 eth 0/1/2 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 2 vlan 2003 eth 0/1/3 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 3 vlan 2004 eth 0/1/4 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 4 vlan 2005 eth 0/1/5 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 5 vlan 2006 eth 0/1/6 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 6 vlan 2007 eth 0/1/7 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 7 vlan 2008 eth 0/1/8 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 8 vlan 2009 eth 0/1/9 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 9 vlan 2010 eth 0/1/10 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 10 vlan 2011 eth 0/1/11 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 11 vlan 2012 eth 0/1/12 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 12 vlan 2013 eth 0/1/13 multi-service user-vlan untagged rx-cttr 7 tx-cttr 77 tx-cttr 7service-port 14 vlan 2015 eth 0/1/15 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 15 vlan 2016 eth 0/1/16 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7#[abs-config]<abs-config>config#[prevlanif]<prevlanif>interface vlanif400#[vlanif]<vlanif400>interface vlanif400ip address 10.10.10.13 255.255.255.0 description "onu for yongtai"#[meth]<meth0>interface meth0ip address 10.11.104.2 255.255.255.0#[null]<null0>interface null0#[post-system]<post-system>ip route-static 0.0.0.0 0.0.0.0 10.10.10.9#returnMA5626(config)#save{ <cr>|configuration<K>|data<K> }:命令：saveMA5626(config)#保存配置文件操作需要一段时间，请稍候...配置文件保存结束注意：系统保存的配置文件需激活后才能生效MA5626(config)#数据正在保存，请稍候...MA5626(config)#MA5626(config)#1 [2012-08-22 12:30:07+08:00]:0 槽位主控板的数据保存进度是: 21%MA5626(config)#1 [2012-08-22 12:30:10+08:00]:0 槽位主控板的数据保存进度是: 27%MA5626(config)#1 [2012-08-22 12:30:13+08:00]:0 槽位主控板的数据保存进度是: 33%MA5626(config)#1 [2012-08-22 12:30:16+08:00]:0 槽位主控板的数据保存进度是: 66%MA5626(config)#1 [2012-08-22 12:30:19+08:00]:0 槽位主控板的数据保存进度是: 96%MA5626(config)#MA5626(config)#1 [2012-08-22 12:30:22+08:00]:0 槽位主控板的数据保存完成MA5626(config)#reboot{ system<K> }:system命令：reboot system请检查数据是否完全保存, 复位系统可能导致未保存数据丢失, 确实要复位系统? (y/n)[ n]:yMA5626(config)#Platform System start ...Memory Data Bus Test .................pass.Memory Address Bus Test .................pass.Press 'Ctrl+T' To Start Memory Complete TestCopy from ROM to RAM ...... OK!Uncompress from ROM to RAM ...... OK!System Vfs init...OKThe latest reboot is caused by : othersCopyright (c) 1998 - 2011 by Huawei Technologies Co.,Ltd.All Rights Reserved.The last update date of base BIOS A is : Jul 20 2011 19:13:44=============================================================== BOARD INFORMA TION :CPU: ARM Integrator - ARM1176JF (ARM). Processor running at 533Mhz256M bytes DDRAM, 64M bytes flash memory installed on boardBaudrate of serial channel is 9600bpsBoard's LAN IP address is 10.11.104.2Board's LAN Subnet mask is 255.255.255.0Board's LAN MAC address is 70:7B:E8:4D:91:AE=============================================================== System is booting from base BIOS...Base BIOS version is 201Press <D> key to stop auto-boot 0Now system will boot from flash memory.Testing Flash memory...OK!Select area information : Program Area A ,Data Area A .Begin to expand program... OK!Transferring control to the loaded program...OK!Starting system application init......successfully!Starting system configuration data init...successfully!Press any key to get started>>User name:root>>User password:Huawei Integrated Access Software (MA5626).Copyright(C) Huawei Technologies Co., Ltd. 2002-2010. All rights reserved. MA5626>enableMA5626#switch language-mode当前语言模式已切换到本地语种MA5626#MA5626#configMA5626(config)#display current-configuration{ <cr>|section<K>|simple<K>||<K> }:命令：display current-configuration[MA562XV800R308: 3600]#[global-config]<global-config>traffic table ip index 7 name ip-traffic-table_7 cir off color-mode color-blind priority user-cos 1 priority-policy local-settingtrap convert event-to-alarm 0x3721000aalarm alarmlevel 0x0a11a106 warningalarm alarmlevel 0x0a11a109 warningalarm alarmlevel 0x0a310112 warningalarm alarmlevel 0x0a310142 warning#[device-config]<device-config>port port-index 0/0/1 port-type GPON-PORT#[public-config]<public-config>snmp-agent local-engineid 800007DB03707BE84D91AE[vlan-config]<vlan-config>vlan 400 smartvlan 2001 to 2016 muxport vlan 400 0/0 1port vlan 2001 to 2016 0/0 1protocol-8021p-pri 0 vlan 400#[gponnni]<gponnni-0/0/1>interface gponnni 0/0/1password 0000000000#[bbs-config]<bbs-config>service-port 0 vlan 2001 eth 0/1/1 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 1 vlan 2002 eth 0/1/2 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 2 vlan 2003 eth 0/1/3 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 3 vlan 2004 eth 0/1/4 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 4 vlan 2005 eth 0/1/5 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 5 vlan 2006 eth 0/1/6 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 6 vlan 2007 eth 0/1/7 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 7 vlan 2008 eth 0/1/8 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 8 vlan 2009 eth 0/1/9 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 9 vlan 2010 eth 0/1/10 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 10 vlan 2011 eth 0/1/11 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 11 vlan 2012 eth 0/1/12 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 12 vlan 2013 eth 0/1/13 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 13 vlan 2014 eth 0/1/14 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7service-port 14 vlan 2015 eth 0/1/15 multi-service user-vlan untagged rx-cttr7 tx-cttr 7service-port 15 vlan 2016 eth 0/1/16 multi-service user-vlan untagged rx-cttr 7 tx-cttr 7#[abs-config]<abs-config>config#[prevlanif]<prevlanif>interface vlanif400#[vlanif]<vlanif400>interface vlanif400ip address 10.10.10.13 255.255.255.0 description "onu for yongtai"#[meth]<meth0>interface meth0ip address 10.11.104.2 255.255.255.0#[null]<null0>interface null0#[post-system]<post-system>ip route-static 0.0.0.0 0.0.0.0 10.10.10.9#returnMA5626(config)。
MA5626和MA5620设备面板指示灯说明(ONU)
RUN/ALARM运行状态指示灯 绿灯1s 亮1s
红灯常亮
状态说明 端口建立连接 端口无连接 烁端口有数据传输 端口无数据传输 至少有一个业务端口正忙 所有端口空闲 ONU的GPON接口收到下行光信号 ONU的GPON接口没有收到下行光信号或设备未插光纤 设备注册成功 设备正在进行注册 设备未插光纤 设备正常上电 设备掉电 灭周期闪烁设备启动中 灭周期闪烁设备工作正常 设备运行故障
指示灯
绿灯亮
FE电接口状态指示灯
绿灯灭 黄灯闪
黄灯灭
POTS 接口状态指示灯（仅MA5620 绿灯亮
支持此接口和指示灯）
绿灯灭
LINK：绿灯常亮
LINK：绿灯常灭
GPOH：绿灯闪烁
AUTH：绿灯常灭
PWR电源状态指示灯
绿灯常亮 绿灯常灭
红灯0.25s 亮0.25s
华为MA5616设备参数
华为MA5616设备参数
设备参数包括华为MA5616的尺寸、重量、运行环境、电源参数和设备功耗。
尺寸
介绍华为MA5616的尺寸参数。
重量
介绍华为MA5616的重量参数。
运行环境
介绍华为MA5616的运行环境要求。
电源参数
介绍华为MA5616的电源参数。
单板功耗
介绍华为MA5616支持单板的功耗。
•主控板功耗如表1所示。
整机功耗
介绍华为MA5616的功耗参数。
说明：
•静态功耗：所有宽带端口不激活，语音端口不摘机状态下的功耗。
•典型功耗：宽带50%的端口同时激活，语音满足25%同时摘机状态下，POTS电流为20mA 的功耗。
•最大功耗：宽带100％的端口同时激活，窄带最大同时通话数，POTS电流20mA状态下的功耗。
•静态功耗，典型功耗，最大功耗均考虑风扇默认转速情况下的值。
•当配置H831CCUDG主控板时，华为MA5616机箱的功耗（AC供电，GPON上行）如表1所示。
▪当华为MA5616采用CCUDE主控板时，功耗值=上述表格中数据+0.4W。
▪当华为MA5616采用DC供电时，功耗值=上述表格中数据-12W。
•当配置H831CCUE主控板时，华为MA5616机箱的功耗（DC供电，GPON上行）如表2所示。
▪当华为MA5616采用AC供电时，功耗值=上述表格中数据+12W。
▪EPON上行比GPON上行少0.1W，GE上行单GPON上行少0.6W。
华为MA5626配置成普通交换机的方法之欧阳术创编
华为MA5626如何配置成交换机模创作：欧阳术本文以16 口MA5626为例通过串口线用超等终端登录用户名root密码mduadmin（这是默汰的用户名和密码）MA5626>enableMA5626#configMA5626(config)#vlan serviceprofile profileid 1 userbridging enable commitquitvlan bind serviceprofile 1 profileid 1multiserviceport vlan 1 port 0/1 115 uservlan untagged rxcttr 6 txcttr 6 在敲一遍：multiserviceport vlan 1 port 0/1 115 uservlan untagged rxcttr 6 txcttr 6save以上趾好就可以当交换机去用了。
附图:如果呈现的是15 15, i需要再敲一遍该俞令。
硬件连接方法首先连接电脂与onu,通过配置线连接图为配置线，“网线头"抜出onu的CONSOLE 口,另一端与电册的串口接。
图为onu上对应的CONSOLE接口（抜岀“网线头叫D 可）电I®端操纵首先掀开超等终端：开始一法度一附件通信一起等终端掀开超等中断后呈现如下提示点否进入如下界面图标选择默认的即可，然后点击确定呈现如下界面连接口选择COM 1或者COM2根据自己的机器选择，1不成绩2, 点击确定，然后依照下图设置然后到文件一属性一设置中按下图方法点击确定置ASCII码依照图中行延迟和字符延迟部设置为200毫枚，然后点击确定即在超等终端出点击回车即可呈现要求输人用户名和密码华为onu登岸用户名root密码mduadmin登岸后界面如下登岸onu后输入的命令：enable回车erase flash data 0 车Y回车reboot system 0 车Y回车回车后等待片刻onu重启后以前所配置的数据即可全部删除。
华为MA5626配置成普通交换机方法
华为MA5626如何配置成交换机模式本文以16 口MA5626 为例通过串口线用超级终端登录用户名root密码mduadmin(这是默认的用户名和密码)MA5626>e nableMA5626#co nfigMA5626(co nfig)#vla n service-profile profile-id 1user-bridgi ng en ablecommitquitv-anbind service —p 「of=e1 profi-e —id1mum —service —portv-an 1 portoMr —k 5 use7v-anunQrggedrx —cffr6saveMKJ SA匸号f-0Nn LrEzeMO H r o】W1n n r-o r u s'e •ur u二S WF Q F i - e-i二一 【«-r g■気K *rc c e o Tc -d n W M re i c E DrQfild=ro 『二博 id 1h K J s ££n f i c £b n ,J i r v l }l -E,l w U MT b r z «.n c托 Elr rnf2 M-E4”『-e c o ・a =ft o ・*-・s d t 9・r ^fl *o d i F i rl A -i o r才s-p =f『导匚s s d n■沖ru f i r l I M r二 s 316u 6(g h f _'0-u l -Hn-s r v p r o T l s s 二.HJ*5S6(档o H f匚w £呂 bitd^rcice*pro=lBlprdil 年id1 馬 G26ponfi 巳严图为配置线，“网线头”插入onu 的CONSOLE 口，另一端与电脑的 串口接。
ifl-vl iin-sr vprof -1) N u^er-br i d^i ng Mvtblff IrJe: Pledge i 応屮 the can«it coiiH«in<j 1 o nrike wdifice 1 ions idke rff ecI HH6626(confan sruvrof llNcoimil vitin- srvprof D^vtuilH^S626(conribind $eruic« profile 1 prof i 1<* id 1 MRbfc2t(<；onf ifl] Hwn 111 -s^rvicfi-pnr! vLm 1 porl 0/1r 6 tx-ctlr 61 -I S USPT unI rx-c 11 11 Mill tai<e Sfiver^i tomules-. conso l« aav t UEfiM tiM linit flru V4ti sur* Io cr*rftc s*ryiw yirbn] i )or1 (x)?(v<n)1nl ：y The riMvbcr oF total bodrd m thic «fierd I tan : Thp n*・bflr af tola] 5ervire virhid) w>r1 in thK wrdtion: 15 O 也胡出匕s1<art … Crpdi ing wf ： I he rx ・bw qf t 中 1川1 ^eru i virtue J Ihu n<i«b«F of tohil servict? virVMlf^irl uhidib 啤 cr iwr I uhich h-ivo been (r (?4tod: D3出规这个表示成功如果出现的是15 15，则需要再敲一遍该命令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为SmartAX MA5626 多业务接入设备(光交换机)华为公司SmartAX MA5626是业界领先的PON远端多业务MDU产品。
该产品可以为家庭用户或中小企业用户提供宽带上网和IP语音业务，满足FTTB宽带接入的建设需求。
SmartAX MA5626是固定接口的盒式设备，提供2*GPON/2*EPON的网络接口，可以提供从8路、16路、24路LAN接入的不同规格，并提供LAN和POTS的1：1配比。
设备便于安装与维护，适用于桌面应用、楼道安装、机柜安装等多种应用场景，并具备宽温域、低功耗、静音设计、稳定可靠和绿色节能等多种特点MA5626为纯宽带设备，只提供宽带接入。
一个维护网口，一个本地配置串口，1个环境监控串口，1个环境监控接口.此交换机是专为小区光纤入户设计的。
右边那2个口是主线入口，左边的是接入户的连接口。
安装：安装从光终端盒用尾纤连接方口，1号端口接路由器，电源灯常亮，run灯闪烁，其他两灯一个是尾纤灯，一个常亮说明有信号。
支持互联网，语音，视频等。
特点：1.支持三模自适应：提供两个SFP上行端口，可支持GPON/EPON/GE三模自适应，满足用户不同的建网需求。
2、规格丰富，适应于多种FTTB建设场景：可以完全满足FTTB建网模式下纯LAN的建设需求，或者语音建设需求，继承传统话音业务，支持窄带用户的迁移；3、即插即用的业务发放模式：支持远程配置下发，设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场配置，即插即用；4、强大的QoS能力：支持基于DBA的带宽管理，灵活的业务映射和基于流的精确业务管理，提供差异化的业务体验；5、高性能IPTV业务处理能力：强大的业务交换容量、系统包转发率以及高集成度（数据交换和用户管理），使其具有了电信级的组播运营能力；6、完善的语音特性：支持语音业务、传真业务和Modem业务等基本业务，三方通话、呼叫等待、呼叫转移、主叫号码显示、主叫号码限制等补充业务；7、高效的管理维护模式：支持免现场软调、远程验收、远程升级打补丁、远程故障定位等多种高效的管理维护方法；8、绿色节能：选用高效能电源，降低系统能耗；无风扇自然散热，有效降低设备能耗；支持POTS短环路设计，有效降低短距离下端口能耗。
规格：MA5626宽/深/高442mm×220mm×43.6mm（24FE、16FE）250mm×220mm×43.6mm（8FE）网络侧接口支持2个SFP上行端口，支持三模自适应，可灵活配置为下面5种模式：• 2*EPON• 2*GPON• 2*GE（光）• 1*GE（光）+1*EPON • 1*GE（光）+1*GPON用户侧接口• 24*FE• 16*FE• 8*FE工作温度-40℃～55℃；-25℃启动环境湿度非凝结，5%～95%散热方式无风扇自然散热供电AC：220V/110V防雷能力LAN：6KV；POTS：4KV重量24口：1.92kg 16口：1.91kg 8口：1.15kgGE是指端口的速率达到每秒G比特传输的以太网端口。
Gigabit Ethernet 千兆以太网1Gbps FE是指端口的速率达到每秒100M比特传输的以太网端口。
Fast Ethernet 快速以太网100Mbps 特性：SmartAX MA5626GPON特性遵循ITU G.984系列标准T-CONT的数量：32个GEM Port的数量：1000个EPON特性满足IEEE802.3ah标准，满足CTC2.1标准支持动态带宽分配（DBA）宽带特性支持SIP，支持H.248支持POTS短环路设计，有效降低功耗支持SIP，支持H.248语音特性支持SIP，支持H.248支持POTS短环路设计，有效降低功耗组播特性支持IGMP V2/V3支持IGMP Proxy和Snooping系统可配的组播节目数：1024支持组播用户数量：48每用户最大并发组播数量：16安全特性支持PPPoE+和DHCP Option82支持MAC地址静态及动态绑定支持防御MAC/IP Spoofing，支持源MAC/IP过滤支持防DOS攻击，支持防火墙功能维护管理特性支持SNMP v1/v2/v3支持Telnet，支持SSHv2 支持远程批量预部署功能支持远程升级和远程监控组网:华为MA5626 8口交换机（8FE）MA5620/MA5626应用于FTTB建设场景，放置于位于楼道的网络箱内，通过GPON/EPON连接到OLT，下行通过五类线接入用户PC，提供高带宽三重播放业务，也可以通过双绞线接入话机，提供POTS语音业务。
华为MA5626光接入设备作为GPON/EPON系统中MDU设备，和局端OLT设备配合使用，可以提供GPON/EPON 接入业务，满足FTTB光纤到楼等组网需求。
华为MA5626采用固定式设计，仅支持FE电接口一种业务接口，根据容量的不同，分别有24/16/8三种规格，华为MA5626通过外挂加热装置支持-40℃低温环境的启动。
华为MA5626系统配置数据表机箱尺寸（带加热板，带挂耳）482.6mm×220mm×85.2mm华为MA5626运行环境参数环境参数参数值工作环境温度-40℃～+65℃（外挂加热装置）工作环境湿度5%RH～95%RH气压环境54kPa～106kPa华为MA5626电源参数规格参数值供电方式交流供电（220V AC）工作电压范围交流供电：76V～300V AC系统中MDU设备，和局端OLT设备配合使用，可以提供GPON/EPON接入业务，满足FTTB光纤到楼等组网需求。
产品特性宽温域、低功耗、自然散热静音设计，在大幅降低系统能耗，提升系统可靠性的同时，为您提供舒适、静谧的应用环境。
支持远程下发配置，设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场操作，即插即用；支持良好的管理、维护和监控功能，便于日常运营管理和故障诊断。
支持GPON/EPON/GE三模自适应，满足不同的FTTx网络接入需求；同时支持SIP和H.248两种协议，与软交换对接方便。
支持6KV的高防雷能力，支持Type C双PON口保护，确保了设备的可靠性。
支持正向POE供电，满足FTTW建设时Wi-Fi终端取电的问题；支持反向POE供电，解决FTTB建设时楼道取电难的问题。
产品应用和客户利益华为MA5626 8口设备可即插即用，提高了业务发放效率，降低了部署成本；业务仿真和远程故障定位功能降低了运维成本；绿色节能设计则提升了节能效率和网络盈利能力。
目前，华为MA5626 8口已在FTTO 市场得到广泛应用，服务于全球多个运营商。
硬件外观华为MA5626 24口采用固定式设计，支持FE电接口一种业务接口，详细如下图所示：华为MA5626 24口外观图（交流电源输入，24FE）华为MA5626 24口通过外挂加热装置支持-40℃低温环境的启动。
华为MA5626 24口外挂加热装置的外观如下所示：配置华为MA5626 8口系统配置数据表端口类型配置类型配置数据概述1.1 产品定位为更好地满足客户对FTTB组网中MDU设备的需求，华为技术有限公司推出SmartAX MA5626E/MA5620E 业务接入设备（以下简称MA5626E/MA5620E）。
MA5626E/MA5620E在EPON接入系统中作为MDU设备，上行方向与OLT配合提供高速率、高带宽和高质量的数据、语音和视频业务，实现FTTN接入。
MA5620E可以支持以下业务接入方式：基于V oIP的POTS接入。
基于以太网的LAN接入。
MA5626E可以支持以下业务接入方式：基于以太网的LAN接入。
1.2 产品特点1.2.1 丰富的接口类型MA5626E/MA5620E提供了网络接口、业务接口、维护接口，以适应不同的组网环境，如表1-1所示。
表1-1 MA5626E/MA5620E提供的接口接口类别提供的接口备注网络侧接口EPON光接口光接口采用单模光模块，支持单纤双向的数据传输。
用户侧接口POTS接口支持VoIP业务，提供POTS用户接入。
FE电接口支持以太网业务，提供上网用户接入。
维护接口维护串口通过串口维护方式满足本地维护、远程维护等多种需求。
维护网口通过带外维护方式满足本地维护、远程维护等多种需求。
环境监控接口l1 实现MA5626E/MA5620E系统的温度、湿度等环境量的搜集，l2 通过环境监控接口上报到网管或其他维护平台。
l3 开关量告警接口可以实现开关量告警的上报。
1.2.2 完善的可靠性设计硬件设计MA5626E/MA5620E符合CTC2.0 MDU标准，在硬件设计和软件设计等各个环节均考虑了系统可靠性指标，充分保证了设备的正常运行。
通过ESD（Electrostatic Discharge）测试。
进行了防雷和防护设计（用户端口4kV共模）。
提供了丰富的告警信息，便于及时准确地发现和定位系统运行过程中的问题。
采取自然散热方式。
可配置加热板（外置），满足-40°C环境下的低温启动。
软件设计提供1个环境监控接口，支持4个开关量告警设置。
支持温度检测。
支持Dying Gasp告警事件处理。
支持软件防盗功能。
支持线路测试功能。
支持远程管理（远程配置、远程升级、远程故障检测等），降低维护成本。
支持语音业务远程拨测，降低维护成本。
1.2.3 完备1.2.4 的线路测试功能MA5626E/MA5620E支持外线测试和内线测试，可以在无需人工参与的情况下自动检测单板放号是否正常，以及单板的所有端口是否工作正常，能够满足设备开局等特殊条件下的测试需求。
在设备正常运行的过程中也可以启动该功能进行维护。
MA5626E/MA5620E支持的外线测试的类型和参数指标如表1-2所示。
外线测试表1-2 MA5626E/MA5620E外线测试项目项目类型参数指标交流电压A线对地，B线对地，AB线之间交流电压精度：l1 电压范围0V～±10V：±2Vl2 电压范围±10V～±70V：±5Vl3 电压范围±70V以上：±10％直流电压A线对地，B线对地，AB线之间直流电压精度：l4 电压范围0V～±10V：±2Vl5 电压范围±10V～±70V：±5Vl6 电压范围±70V以上：±10％电阻A线对地，B线对地，AB线之间的正极电阻，AB线之间的反极电阻电阻精度：l1 电阻范围0～120欧姆：±10欧姆l2 电阻范围120欧姆～10K欧姆：±8％l3 电阻范围10K欧姆～100K欧姆：±10％l4 电阻范围10K欧姆～100K欧姆：±10％l5 电阻范围大于1000K欧姆：±20％电容A线对地，B线对地，AB线之间电容的精度：l1 电容范围10～150nf：±20nfl2 电阻范围150～1000nf：±15％l3 电阻范围1000～1000nf：±10％l4 电容范围大于10000nf欧姆：±10％内线测试MA5626E/MA5620E支持的内线测试项目包括：摘机检测、挂机检测、截铃检测、空闲电压、摘机环路电流、铃流电压、反极功能、脉冲收号、语音环路测试。
