Acrel-2000 V8.0光伏电站电力监控系统
ACREL-2000型配电监控系统在温州喜来登大酒店的应用
ACREL-2000型配电监控系统在温州喜来登大酒店的应用郭毅11.上海安科瑞电气有限公司，上海201801摘要：介绍安科瑞的智能仪表和ACREL-2000型电力监控系统在智能楼宇工程中的应用，现场层采用ACR 系列及PZ 系列仪表采集配电系统各回路电参量，采用ARTU-K32系列多回路遥信装置采集开关信号；现场仪表经通讯组网后远传至后台电力监控系统，通过 Acrel-2000型电力监控系统实现远程遥测、遥信自动化监测，从而实现变配电系统的自动化管理。
关键词：温州喜来登大酒店智能仪表 开关量采集 Acrel-2000配电监控系统 0 概述温州喜来登大酒店原名温州锦绣假日大酒店， 由温州锦绣酒店投资公司和喜达屋集团共同建造，直接投资金额逾 3亿元人民币。
温州喜来登大酒店坐落在温州市车站大道与锦绣路交汇处， 地处温州市区中心地段，是温州的第二座高五星级大酒店，占地面积 7600平方米，总建筑面积约46000平方米，主要由2层地下室，25层的主楼以及 5层的裙房构成。
温州喜来登大酒店配 电监控系统的设计由上海安科瑞电气股份有限公司承接， 作为其楼宇自动控制系统的一环，配电监控系统的监控范围覆盖配电室内所有高低压开关柜上安装的电力仪表，4台变压器温湿度控制仪以及应急发电机。
温州喜来登大酒店有一大一小两个配电室，都位于裙房3层，应急发电机位于裙房地下 2层。
配电监控系统监控范围内的 6台ABB REX521微机保护装置，7台ACREL ACR320EK 网络电力仪表、128台ACREL PZ96-E4可编程智能仪表及 4台LD-B10变压器温湿度控制仪集中 分布于两个配电室内。
英国深海 5220应急发电机位于裙房地下二层的发电机室，其运行数据由L」-Hu 1-1 u- t ————^BHH —工匸 r汀「.，■"一..—m r h .TUJnn. — J■555控制模块采集并上传至上位监控主机。
Acrel-2000电力监控系统在崇明陈家镇休闲中心的应用
Acrel-2000电力监控系统在崇明陈家镇休闲中心的应用
安科瑞唐潇倩
江苏安科瑞电器制造有限公司江苏江阴214405
摘要：介绍崇明省陈家镇滨江休闲运动居住社区4号地块（凯悦），采用智能电力仪表，采集配电现场的各种电参量和开关信号。
系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-2000型电力监控与电能管理系统实现变电所配电回路用电的实时监控和管理。
关键词：崇明省陈家镇;10KV变电所;0.4KV变电所；智能电力仪表;Acrel-2000/3000型;电力监控系统
0概述
崇明岛地处长江口，是中国第三大岛，素来被誉为长江门户，东海瀛洲”，也是世界上大的河口冲积岛和沙岛。
由世界500强中化集团旗下方兴地产与世界的管理集团凯悦集团强强联手建设的崇明金茂凯悦，位于上海崇明岛中国国家地质公园东滩湿地项目内，占地约5万平方米，总建筑面积约18万平方米。
由美国JWDA建筑师事务所、WILSON和贝尔高林分别担纲建筑设计、室内设计和景观设计，充分发挥资源优势。
崇明金茂凯悦以现代中式风格为整体建筑格调，与周边环境自然，在时尚现代的基础上融入上海本土元素和度假风格，拥有餐饮、游泳池、健身等多项休闲娱乐设施，同时宴会、大型会议等配套一应俱全，提供礼宾服务。
同时将与建设中的72洞海岛高尔夫球场、国际赛事级马球场、海船级游艇码头、东滩水世界主题乐园、直升飞机停机坪、国际会议中心和别墅群等一起，共同打造出的旅游度假胜地。
崇明金茂凯悦东南侧运动会所地下一层设有一座开关站，与周边距离主变方。
安科瑞Acrel配电监控系统在四川省绵阳市机械设计方案制造研究所中的应用
Acrel-2000配电监控系统在四川省绵阳市机械设计制造研究所中的应用徐霜上海安科瑞电气股份有限公司上海嘉定 201801摘要：本文介绍了安科瑞电力监控系统Acrel-2000在机械设计制造研究所工程中的应用，该系统实现了分布式采集和集中控制的智能化管理。
为机械设计制造研究所配电房安全、可靠、高效的运行提供了坚实的技术保障，亦给其开展节能减排工作提供了有力的资料依据。
关键词：智能配电电力监控节能减排机械设计制造研究所概述智能化配电监控系统是数字化和信息化时代应运而生的产物，已经被广泛应用于电网用户侧楼宇、体育场馆、科研设施、机场、交通、医院、电力和石化行业等诸多领域的高/低压变配电系统中。
智能化配电监控系统对高压开关柜、低压开关柜、应急发电机组等的工作状态进行监控。
通过实时记录单相/三相电压、单相/三相电流、功率、功率因子、电度、频率和电流开关状态等各项参数实现监测，当参数值超出允许的范围时便产生预警、报警，并对相关设备进行控制。
智能配电监控系统在用电量及用电设备的管理中已经起到了不可替代的作用。
工程简介机械设计制造研究所内主要包括1间低压配电房，该配电房内含有两路进线、一路母联和11台低压馈线柜。
上海安科瑞电气股份有限公司于2018年10月份承接了机械设计制造研究所智能配电监控系统工程，为该工程定制的电力监控系统为Acrel-2000。
Acrel-2000型电力监控系统的监控范围是：机械设计制造研究所有限责任公司的低压配电室内智能仪表的所有电参量。
客户需求1、系统一次图显示、断路器分合闸指示，实时电参量显示。
全电参量历史查询。
2、高压系统配远程控制、遥信量显示。
权限验证等。
3、主要负荷电流曲线查询，放大、缩小、打印等功能。
4、设备运行状态监测，系统拓扑图显示，用户权限管理。
5、电能管理。
可查询月报表、日报表、小时报表。
具备远程抄表功能。
同时可对报表保存打印等功能。
设计参照的标准和依据ISO/IEC11801 《国际综合布线标准》JGJ/T 16-92 《民用建筑电气设计规范》GA/T74-94 《中华人民共和国安全防范行业标准》GA/T70-94 《中华人民共和国公共安全行业标准》GB/50198-94 《监控系统工程技术规范》IEC-61131-3 《图形可编程标准》GB50254/59-96 《电气装置安装工程施工及验收规范》GB/T17626.5 《浪涌<冲击）抗扰度实验》GB/T17626.6 《射频场感应的传导骚扰抗扰度》GB/T17626.8 《工频磁场的抗扰度实验》GB/T17626.10 《阻尼振荡磁场抗扰度实验》GB/T17626.11 《电压暂降、短时中断和电压变化抗扰度实验》GB/T17626.12 《振荡波抗扰度实验》GB/50171-92 《电气装置安装工作盘柜及二次回路结线施工及验收规范》GB/T13729-92 《远动终端通用技术条件》GB/J63-90 《电力装置的电测量仪表装置设计规范》GB/T15145-94 《微机保护装置通用技术条件》GB/T13729 《远动终端通用技术条件》DL/T630 《交流采样远动终端通用技术条件》GB/T13850 《交流电量转换为模拟量或数字信号的电测量变送器》GB/T13730 《地区电网数据采集与监控系统通用技术条件》GBJ63-93 《电力装置电测量仪表装置设计规程》GB2887 《计算站场地技术要求》工程的系统结构智能化配电监控系统是由智能测控装置、网络设备及计算机设备等互联布局而成。
685安科瑞能耗管理系统在上海宝临电气光伏项目一期的应用—安科瑞 胡烨
安科瑞能耗管理系统在上海宝临电气光伏项目一期的应用安科瑞胡烨江苏安科瑞电器制造有限公司江苏江阴214405摘要：20世纪70年代后，随着现代工业的发展，全球能源危机和大气污染问题日益突出，传统的燃料能源正在一天天减少，对环境造成的危害日益突出，同时全球约有20亿人得不到正常的能源供应。
太阳辐射能是重要的能源，是取之不尽、用之不竭的、无污染、廉价、人类能够自由利用的能源。
光伏发电就是讲太阳辐射转化为电能的有效方式之一。
光伏发电监测系统作为光伏发电的重要组成部分，光伏发电监测系统通过实时监测光伏发电设备：汇流箱、逆变器、环境监测仪以及安装在重要回路的智能监测仪表，采集、存储、显示相关电力参数，实现其智能化管理。
本文就内蒙古明华项目中使用的Acrel-2000v8.0光伏发电监测系统做一简要介绍。
关键词：上海宝临电气光伏项目一期；工厂；光伏能耗监测系统；安科瑞能耗系统;逆变器；1、引言太阳能资源的分布与各地的纬度、海拔高度、自然地理状况和气候条件有关。
我国西藏、青海、新疆、甘肃、宁夏、内蒙古高原的总辐射量和日照时数均为全国最高，属世界太阳能资源丰富地区之一。
光伏发电场所须光照条件好，没有遮蔽物，鉴于此特性，光伏发电的场地面积都较大。
反应光伏系统各个设备正常运行时的电流、电压等参数实时采集是光伏系统的一个关键，若是采用人工巡检，费时，费力，所采集的数据有一定的时差性，不能客观的反应整个系统在模式时间点的整体运行状态。
所以一套智能的后台电力监控设备就显得十分重要。
安科瑞能耗管理系统正是针对以上趋势而研发的管理方光伏发电监测系统。
本系统通过对上海宝临电气光伏项目一期逆变器设备进行实时监测，通过对监测回路运行状态的实时监测采集器运行时的电力参数并进行存储、分析，以表格或图形的形式来显示整个计量体系运行状况，找出系统运行的故障点，为提高维护效率，用户实时掌握系统运行状况提供准确的数据支撑。
上海宝临电气光伏项目一期位于上海宝山区金勺路1515号，由上海安科瑞新能源有限公司投资，利用上海宝临电气集团现有的厂房屋顶建设一期A1楼296.8kWp光伏项目，采用14台20KW组串式逆变器。
Acrel-2000电力监控系统在青岛橡胶谷的应用

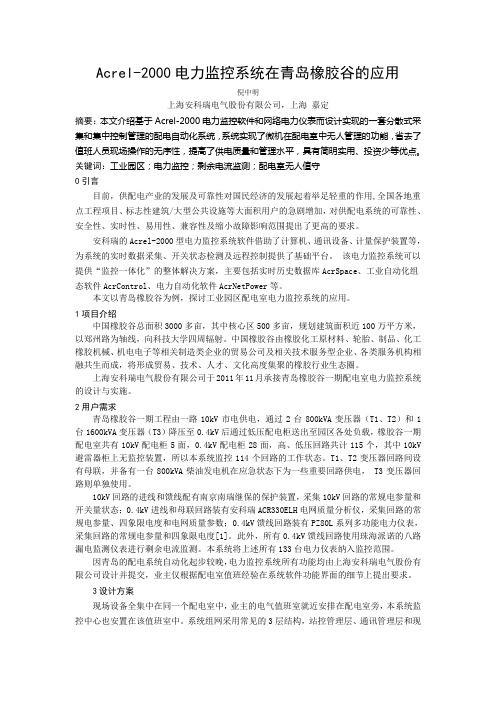

Acrel-2000电力监控系统在青岛橡胶谷的应用倪中明上海安科瑞电气股份有限公司，上海嘉定摘要：本文介绍基于Acrel-2000电力监控软件和网络电力仪表而设计实现的一套分散式采集和集中控制管理的配电自动化系统，系统实现了微机在配电室中无人管理的功能，省去了值班人员现场操作的无序性，提高了供电质量和管理水平，具有简明实用、投资少等优点。
关键词：工业园区；电力监控；剩余电流监测；配电室无人值守0引言目前，供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用,全国各地重点工程项目、标志性建筑/大型公共设施等大面积用户的急剧增加，对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。
安科瑞的Acrel-2000型电力监控系统软件借助了计算机、通讯设备、计量保护装置等，为系统的实时数据采集、开关状态检测及远程控制提供了基础平台。
该电力监控系统可以提供“监控一体化”的整体解决方案，主要包括实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower等。
本文以青岛橡胶谷为例，探讨工业园区配电室电力监控系统的应用。
1项目介绍中国橡胶谷总面积3000多亩，其中核心区500多亩，规划建筑面积近100万平方米，以郑州路为轴线，向科技大学四周辐射。
中国橡胶谷由橡胶化工原材料、轮胎、制品、化工橡胶机械、机电电子等相关制造类企业的贸易公司及相关技术服务型企业、各类服务机构相融共生而成，将形成贸易、技术、人才、文化高度集聚的橡胶行业生态圈。
上海安科瑞电气股份有限公司于2011年11月承接青岛橡胶谷一期配电室电力监控系统的设计与实施。
2用户需求青岛橡胶谷一期工程由一路10kV市电供电，通过2台800kVA变压器（T1、T2）和1台1600kVA变压器（T3）降压至0.4kV后通过低压配电柜送出至园区各处负载，橡胶谷一期配电室共有10kV配电柜5面，0.4kV配电柜28面，高、低压回路共计115个，其中10kV 避雷器柜上无监控装置，所以本系统监控114个回路的工作状态。
Acrel-2000电力监控系统在重庆富川机电中的应用
Acrel-2000电力监控系统在重庆富川机电中的使用摘要本文介绍了重庆富川古圣机电有限公司电力监控系统。
系统通过数据工作站和现场监控设备进行串行数据通信，数据后台将实时数据进行分类、计算加工之后形成该企业可以直接用来考核员工的报表，最后系统还采用了客户/服务器（Client/Server）机制以及开放数据库互联（ODBC）技术将系统的内部数据转发至SQL Server数据库服务器，保存在实时及历史数据库中。
网络用户可以通过任何一台装有IE浏览器的微机迅速、高效地查询到工厂设备生产运行的实时和历史信息。
关键词智能电表电力监控重庆富川机电员工考核稼动率设备监控引言随着科学技术的发展及现代信息技术的使用和推广，企业的生产和经营管理者越来越迫切地要求能迅速、准确、全面地掌握生产现场的运行情况，以便对企业的生产和经营进行全面的掌控。
电力监控系统的出现，给企业管理者们提供了一个设备维护，生产管理的综合性解决方案，为企业的生产管理，提高生产效率等提供了有力的数据依据。
下面以一个使用了Acrel-2000型电力监控系统的企业为案例，介绍怎么样通过Acrel-2000型电力监控系统来进行企业的生产管理。
项目概况重庆富川机电有限公司是中国生产汽车、摩托车及通用机械电装品和齿轮的知名品牌企业。
地处重庆市九龙坡区白市驿工业园区，总占地面积60余亩，厂房面积近4万平方米，拥有员工近1000人。
重庆富川古圣机电有限公司是重庆富川在北碚的一个分公司，2011年刚投产。
由于本身是一个生产型的企业，车间的用电设备基本上是大功率电机，单个三相回路电流大的时候能够达到400多A，设备的价格都比较昂贵。
为了更加便利地对公司员工的作业情况进行管理和用电设备运行状况的掌控，以便在节能降耗的同时提高生产效率，重庆富川于2011年初购买了上海安科瑞电气股份有限公司的Acrel-2000型电力监控系统。
该系统的监控范围为：新建的低压配电房和生产车间的动力箱，数目总共约为80个回路，监控中心设在低压配电房的旁边。
光伏电站电力监控系统
光伏电站电力监控系统1。
1概述Acrel—2000 V8。
0光伏发电监测系统是上海安科瑞电气股份有限公司针对太阳能发电系统开发的软件平台，可对太阳能光伏电站里的电池阵列、汇流箱、逆变器、交直流配电柜、太阳跟踪控制系统等设备进行实时监测和控制，通过各种样式的图表及数据快速掌握电站的运行情况，其友好的用户界面、强大的分析功能、完善的故障报警确保了太阳能光伏发电系统的完全可靠和稳定运行。
1。
2光伏发电监测系统组网示意图1。
3软件功能●实时监测太阳能电池板的电压、电流及其运行状况●防雷器状态、断路器状态采集与显示●实时监控逆变器工作状态，监测其故障信息●系统详细运行参数显示●故障记录及报警●具有电量累计、系统分析、历史记录功能●简单易用的参数设置功能●系统输出电流、电压,瞬时发电功率、累计发电量，CO2、SO2减排量1。
4软件界面系统运行主画面监控系统提供功能选择画面,并对光伏阵列现场环境进行实时监测与显示,如室外温度值、湿度百分比、光照度及阵列表面温度值等;汇流监测系统画面监控系统可分区域实时监测各光伏阵列的充电电压及电流、蓄电池电压及温度等信息，并对故障点进行异常显示与报警提示；逆变器监测画面监控系统可绘制显示逆变器电压-时间曲线、功率-时间曲线等，直流侧输入电流实时曲线、交流侧逆变输出电流曲线，并采集与显示日发电量等电参量；事件记录监测画面监控系统可针对光伏发电现场的各种事件进行记录，如:通讯采集异常、开关变位、操作记录等，时间记录支持按类型查询，并可对越限报警进行更改设置；曲线、棒图分析画面监控系统对光伏发电的发电量可形成月棒图及年度棒图显示,并折算成二氧化碳、二氧化硫减排量值;并可查看太阳辐射强度趋势曲线、风速变化趋势曲线显示；。
【免费下载】Acrel 电力监控系统
系统的实时数据采集、开关状态检测及远程控制提供了基础平台。该系统可以为企业提供
“监控一体化”的整体解决方案，主要包括实时历史数据库 AcrSpace、工业自动化组态软
件 AcrControl、电力自动化软件 AcrPower、“软”控制策略软件 AcrStrategy、通信网关服
务器 ANet、OPC 产品、Web 门户工具等，可以广泛地应用于企业信息化、DCS 系统、
图 2.5.6 报警和事件管理
系统基于实时数据库完 据管理，所有实时采样数据、 记录等均可保存到历史数据 控画面中能够自定义需要查 查询的时间段或选择查询最 记录数，显示并绘制成曲线 如图 2.5.7 图 2.5.7 历史报警记录
图 2.5.8 报表管理
○8 报表管理 可基于系统已有模板，或自定义新的模板生成报表。可
以手动或根据预设时间表定时生成，或通过导出功能生成 EXCEL 格式报表。报表能自动通过 email 进行发送或自动打 印。界面如图 2.5.8
○9 用户权限管理
为了系统安全稳定运行，用户权限管理能够防止未经授权的操作。可以定义不同级别
用户的登陆名、密码及操作权限，为系统运行维护管理提供可靠的安全保障。
○5 用电趋势曲线分析 系统提供了实时曲线和历史趋势两种曲线分析界面，
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配0料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高高与中中带资资负料料荷试试下卷卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并中3试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
Acrel 2000电力监控系统的详细说明书
3) 光纤环网 和光纤星型以太网一样,光纤环网也适用于大面积的分散的配电网 络，尤其适用于高速公路、地铁、隧道监控这样的直线型分布的 智能配电系统。
5、Acrel-2000智能配电系统技术指标 1 系统容量： 模拟量：≥8000点 状态量：≥10000点 遥控：≥500点 计算量：≥2000点 2 系统实时性 测控装置模拟量越死区传送时间（至站控层） ：≤2秒 测控装置状态量变位传送时间（至站控层） ：≤1秒 测控装置模拟量信息响应时间（从 I/O 输入端至站控层） ： ≤3秒
运行管理 包括系统安全管理、操作管理、用户权限管理、设备管理等 等。系统支持多级密码，登陆、退出、操作均需要相应的权限， 针对工程师和操作人员提供不同的权限密码，并对所有系统操作 带时标记录。
保护定值管理 软件具有保护定值上传和下载功能，可远程显示保护功能的 投退状态和定值设置，并可以通过计算机远程修改控制字和定值， 需要密码授权并记录。
统计、报表和打印功能 提供灵活的报表生成工具，根据运行要求自动生成各种报表： 时报表、日报表、周报表、月报表、季报表、年报表，包括电流、 电压、功率、频率、电度以及各种和、差等代数计算的结果值。 对各类报表均可召唤打印。
事故追忆 系统具备事故追忆功能，当事故发生后，可以重放事故前1分 钟，事故后5分钟系统重要参数，准确、直观的进行事故分析，查 找供电系统的隐患，快速定位故障，及时恢复供电。
实时数据采集与处理 利用就地安装的微机保护装置和多功能电力仪表，采集各回 路的电气参数和状态量。采集到系统的数据实时显示在主界面图 形或者遥测界面，还可以按照要求进行统计分析，并由此产生各 种报警、各种合格率的统计计算等。
事件报警 将遥测越限、正常遥信变位、事故变位、SOE、保护信息、 遥控记录、操作记录等信息集中统一管理，激发事件记录分类别 进行记录。重要报警信息，如事故报警、保护动作等随时弹出文 字显示、即时打印，并语音通知。
Acrel-2000电力监控系统在富森美家居国际家居MALL的应用
Acrel-2000电力监控系统在富森美家居国际家居MALL的应用安科瑞王志彬摘要：采用AM5系列微机保护和PZ系列多功能电力仪表、采集东区及西区两间变电所内10KV高压柜以及0.4KV低压配电回路现场的各种电参量和开关信号。
系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-2000型电力监控系统实现配电所配电回路用电的实时监控和管理。
关键词：富森美家居；大型公共建筑用电监控;变电所;AM5系列微机保护;Acrel-2000;电力监控系统;0概述富森美家居国际家居MALL（富森美家居城北家具馆）位于成都市北三环川陕立交旁，地下1层，地上5层，经营面积达16万平米，是全川经营面积较大的“一站式”家具购物中心之一，成都城北综合性家具卖场。
本次项目承接其东区及西区两间变电所的电力监控系统，监控主机位于监控室内。
1需求分析为保证生产管理用电负荷的统计与分析及对危险源实时监控。
需要对现场的10KV高压配电柜及0.4KV低压配电柜进行电压、电流、功率以及各开关量信号等参数进行实时在线监控。
一旦监控点被监视参数异常，能够及时检测报警，有关人员采取必要的措施，避免安全事故的发生。
自动抄表功能节省了人力物力，电流趋势曲线功能能够直观的显示各回路的工作状态与时间。
数据采集自动采集现场所有10KV回路AM5微机保护及0.4KV回路PZ系列多功能仪表的模拟量数据，自动采集现场开关状态以及故障状态等开关量数据。
支持实时采集、自动周期采集（定时采集）可配置周期（1分钟～24小时）。
支持多线程处理机制，提高数据采集效率，能同时对多个设备进行数据采集。
数据实时显示采用配电室主接线图直观显示模式，各回路开关断合以及故障状态直观可见。
数据查询与展示要求能方便实现各级管理人员的查询，查询界面能适应各级管理人员的要求能够支持灵活的条件组合查询。
数据展示功能按照不同用户的不同的权限，分为操作层、管理层、决策层三层用能展示。
