扫描隧道显微镜STMppt课件

扫描隧道显微镜STMppt课件

世界上第1台扫描隧道显微镜
9
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益
世界上第1台扫描隧道显微镜
10
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益
TEM 是 通 过 电 子 束透过试件而放大成像 的,电子束穿透材料的 能力不强,故试件必须 做得极薄,加工这种极 薄的试件有相当难度, 故TEM的适用范围有限。
2
3.表面轮廓仪 为了规范事业单位聘用关系,建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度,保障用人单位和职工的合法权益
用探针对试件表面形貌进行接触测量是一种古老的方法。随着测量技术的提高,现在的测 量表面粗糙度的轮廓仪,分辨率达0.05um以上。为了避免探针尖磨损,用金刚石制造。探针尖 曲率半径在0.05um左右,这就限制了测量分辨率的提高,且测量时针尖有一定力压向试件,容 易划伤试件。
5.场发射形貌描绘仪
场 发 射 原 理 在 1956 年 由 R.Young 提 出 , 但 直 到 1971 年 R.Young 和 J.Ward才提出了应用场发射原理的形貌描绘仪。它在基本原理和操作上, 是最接近扫瞄隧道显微镜的仪器。探针尖装在顶块上,可由X向和Y向压 电陶瓷驱动,做X向和Y向扫描运动。试件装在下面的Z向压电陶瓷元件上, 由反馈电路控制,保持针尖和试件间的距离。 R.Young使用的针尖曲率 半径为几十纳米,针尖和试件间的距离为100nm。在试件上加正高压后,
13
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益

1 扫描隧道显微镜(STM)

1 扫描隧道显微镜(STM)

1 扫描隧道显微镜(STM)扫描隧道显微镜(STM)的基本原理是利用量子理论中的隧道效应。

将原子线度的极细探针和被研究物质的表面作为两个电极,当样品与针尖的距离非常接近时(通常小于1nm),在外加电场的作用下,电子会穿过两个电极之间的势垒流向另一电极。

这种现象即是隧道效应。

隧道电流I 是电子波函数重叠的量度,与针尖和样品之间距离S 和平均功函数Φ 有关:V b是加在针尖和样品之间的偏置电压,平均功函数,分别为针尖和样品的功函数,A 为常数,在真空条件下约等于1。

扫描探针一般采用直径小于1mm的细金属丝,如钨丝、铂―铱丝等;被观测样品应具有一定导电性才可以产生隧道电流。

由上式可知,隧道电流强度对针尖与样品表面之间距非常敏感,如果距离S 减小0.1nm,隧道电流I 将增加一个数量级,因此,利用电子反馈线路控制隧道电流的恒定,并用压电陶瓷材料控制针尖在样品表面的扫描,则探针在垂直于样品方向上高低的变化就反映出了样品表面的起伏,见图1(a)。

将针尖在样品表面扫描时运动的轨迹直接在荧光屏或记录纸上显示出来,就得到了样品表面态密度的分布或原子排列的图象。

这种扫描方式可用于观察表面形貌起伏较大的样品,且可通过加在z 向驱动器上的电压值推算表面起伏高度的数值,这是一种常用的扫描模式。

对于起伏不大的样品表面,可以控制针尖高度守恒扫描,通过记录隧道电流的变化亦可得到表面态度的分布。

这种扫描方式的特点是扫描速度快,能够减少噪音和热漂移对信号的影响,但一般不能用于观察表面起伏大于1nm的样品。

(a)(b)从式可知,在V b和I 保持不变的扫描过程中,如果功函数随样品表面的位置而异,也同样会引起探针与样品表面间距S 的变化,因而也引起控制针尖高度的电压V z的变化。

如样品表面原子种类不同,或样品表面吸附有原子、分子时,由于不同种类的原子或分子团等具有不同的电子态密度和功函数,此时扫描隧道显微镜(STM)给出的等电子态密度轮廓不再对应于样品表面原子的起伏,而是表面原子起伏与不同原子和各自态密度组合后的综合效果。

扫描隧道显微镜STM

扫描隧道显微镜STM


STM的工作环境


溶液条件
化学反应大多是在溶液里进行的。图是化学溶液中液/固界面上原子和分子之间发生化 学反应的示意。它是化学反应的重要过程。为了探讨这种发生在液/固界面上原子和分 子尺度的反应机理,可以工作在溶液中的STM就成为一个极为重要的观察工具。近年 来,专用于溶液中的高分辨STM已经研制成功,并得到了极大的应用。
利用STM针尖与吸附在材料表面的分子之间的吸引或排斥作用, 使吸附分子在材料表面发生横向移动,具体又可分为“牵引”、 “滑动”、“推动”三种方式。通过某些外界作用将吸附分子转 移到针尖上,然后移动到新的位置,再将分子沉积在材料表面。 通过外加一电场,改变分子的形状,但却不破坏它的化学键。
5.STM的应用
STM的工作模式

恒高模式 x,y方向仍起着扫描的 作用,而Z方向则保持 水平高度不变,由于隧 道电流随距离有着明显 的变化,只要记录电流 变化的曲线,就可以给 出高度的变化
3.STM的工作环境


大气和室温条件
在大气的条件下,STM可以用来观察无氧化层的干净样品表面。图(a)和 (b)分别是在大气条件下用STM得到的Au (111) (金)2nm×2nm 和 MS2(二硫化钼) 3nm×3nm表面的原子图像。对于在大气中容易被氧化 的半导体或金属材料样品,将不可能在大气中用STM得到它们的表面原 子结构图像,而超高真空的环境是必要的。
(a)
(b)
STM的工作环境


超高真空和室温条件
在超高真空的条件下,STM可以用来观 察所有半导体和金属样品表面的原子图。 在超高真空腔内,可以用多种方法将样 品表面清洁干净,如常用于金属表面清 洁处理的离子枪轰击和常用于半导体表 面清洁处理的直接电流预热处理等。在 超高真空中,清洁处理后的样品可以保 持长时间干净,不被氧化。对样品表面 原子结构进行重构后,就可以用STM观 察样品表面的原子结构图像。 图是Si(111)7x 7(硅)表面的原子图像。 其中,它的扫描偏压为+2V;扫描电流 为0.6nA。

扫描隧道显微镜--20世纪重大科技成果之一

扫描隧道显微镜--20世纪重大科技成果之一

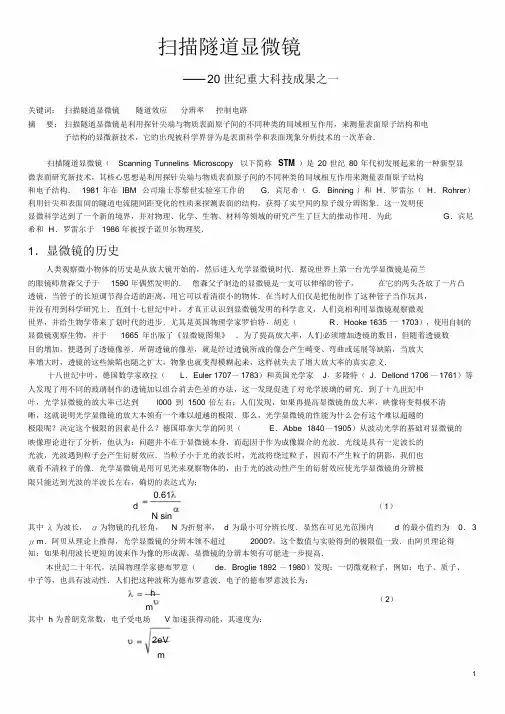

扫描隧道显微镜20 世纪重大科技成果之一关键词:扫描隧道显微镜隧道效应分辨率控制电路摘要:扫描隧道显微镜是利用探针尖端与物质表面原子间的不同种类的局域相互作用,来测量表面原子结构和电子结构的显微新技术,它的出现被科学界誉为是表面科学和表面现象分析技术的一次革命.扫描隧道显微镜(Scanning Tunnelins Microscopy 以下简称STM)是20 世纪80 年代初发展起来的一种新型显微表面研究新技术,其核心思想是利用探针尖端与物质表面原子间的不同种类的局域相互作用来测量表面原子结构和电子结构.1981 年在IBM 公司瑞士苏黎世实验室工作的G.宾尼希(G.Binning )和H.罗雷尔(H.Rohrer)利用针尖和表面间的隧道电流随间距变化的性质来探测表面的结构,获得了实空间的原子级分辨图象.这一发明使显微科学达到了一个新的境界,并对物理、化学、生物、材料等领域的研究产生了巨大的推动作用.为此G.宾尼希和H.罗雷尔于1986 年被授予诺贝尔物理奖.1.显微镜的历史人类观察微小物体的历史是从放大镜开始的,然后进人光学显微镜时代.据说世界上第一台光学显微镜是荷兰的眼镜师詹森父子于1590 年偶然发明的.詹森父子制造的显微镜是一支可以伸缩的管子,在它的两头各放了一片凸透镜,当管子的长短调节得合适的距离,用它可以看清很小的物体.在当时人们仅是把他制作了这种管子当作玩具,并没有用到科学研究上.直到十七世纪中叶,才真正认识到显微镜发明的科学意义,人们竞相利用显微镜观察微观世界,并给生物学带来了划时代的进步.尤其是英国物理学家罗伯特·胡克(R.Hooke 1635 一1703),使用自制的显微镜观察生物,并于1665 年出版了《显微镜图集》.为了提高放大率,人们必须增加透镜的数目,但随着透镜数目的增加,便遇到了透镜像差.所谓透镜的像差,就是经过透镜所成的像会产生畸变、弯曲或延展等缺陷,当放大率增大时,透镜的这些缺陷也随之扩大,物象也就变得模糊起来,这样就失去了增大放大率的真实意义.十八世纪中叶,德国数学家欧拉(L.Euler 1707—1783)和英国光学家J·多隆特(J.Dellond 1706 —1761)等人发现了用不同的玻璃制作的透镜加以组合消去色差的办法,这一发现促进了对光学玻璃的研究.到了十九世纪中叶,光学显微镜的放大率已达到l000 到1500 倍左右;人们发现,如果再提高显微镜的放大率,映像将变得极不清晰,这就说明光学显微镜的放大本领有一个难以超越的极限.那么,光学显微镜的性能为什么会有这个难以超越的极限呢?决定这个极限的因素是什么?德国耶拿大学的阿贝(E.Abbe 1840—1905)从波动光学的基础对显微镜的映像理论进行了分析,他认为:问题并不在于显微镜本身,而起因于作为成像媒介的光波.光线是具有一定波长的光波,光波遇到粒子会产生衍射效应.当粒子小于光的波长时,光波将绕过粒子,因而不产生粒子的阴影,我们也就看不清粒子的像.光学显微镜是用可见光来观察物体的,由于光的波动性产生的衍射效应使光学显微镜的分辨极限只能达到光波的半波长左右,确切的表达式为:0.61d (1)N sin其中λ为波长,α为物镜的孔径角,N 为折射率, d 为最小可分辨长度.显然在可见光范围内 d 的最小值约为0.3 μm.阿贝从理论上推得,光学显微镜的分辨本领不超过2000?,这个数值与实验得到的极限值一致.由阿贝理论得知:如果利用波长更短的波来作为像的形成源,显微镜的分辨本领有可能进一步提高.本世纪二十年代,法国物理学家德布罗意(de.Broglie 1892 —1980)发现:一切微观粒子,例如:电子、质子、中子等,也具有波动性.人们把这种波称为德布罗意波.电子的德布罗意波长为:h(2)m其中h 为普朗克常数,电子受电场V 加速获得动能,其速度为:2eVm1所以h2meV当加速电压在几十千伏以上时,考虑相对论修正,则有:2m eVoh(1eV2mo2c)(3)式中m0 为电子静止质量, c 为光速.当电子被100kV 的电压加速时,电子的波长为0.0037nrn.显然,电子的波长比光波的波长短得多,比γ射线的波长还短.于是,人们立即想到是不是可以利用电子束来代替光波?1932 年,德国年轻的研究员E·卢斯卡(E.Ruska 1906—1988)等人,第一次用电子束得到了钢网放大形成的电子像,它雄辩地证实了使用电子束可以形成与光学透镜完全无异的像,从此开始了电子显微镜的历史.显然电子显微镜的分辨本领大大高于光学显微镜.现代高分辨透射电子显微镜(Transmission Electron Microscopy ,TEM )分辨率优于0.3nm,晶格分辨率可达0.l~0.2nm.几十年来许多分析方法和仪器相继问世,如:场离子显微镜(Field Ion Microscopy ,FIM ),扫描电子显微镜(Scanning Electron Microscopy ,SEM ),俄歇谱仪(Auger Electron Spectroscopy ,AES),光电子能谱(X -ray Photoemission Spectroscopy,XPS),低能电子衍射(Low Energy Electron Diffraction ,LEED )等等,这些技术在表面研究中都起着重要作用.但是任何一种技术都有一定的局限性,如透射电子显微镜主要研究薄膜样品的结构,场离子显微镜只能探测曲率半径小于100nm 的针尖状样品的原子结构,俄歇谱仪只用以提供空间平均的电子结构信息,且这些技术只在真空环境下才能工作,并对样品将产生一定程度的损伤;因而电子显微镜也存在着自身的缺陷性.2.STM的理论依据按照经典物理学计算表明,微观粒子不能越过比它自身能量高的势垒,就好像有一座环形山从外部将它们包围住一样,粒子的能量没有达到使它们可以越过这座山而跑到外边去.但量子力学认为,由于微观粒子具有波动性,当一粒子进入一势垒中,势垒的高度Φo 比粒子能量 E 大时,粒子穿过势垒出现在势垒另一边的几率p(z)并不为零(如图 1 所示),即粒子在偶然间可以不从山的上面越过去,而是从穿过山的一条隧道中通过去,人们称这种现象为“隧道效应”.按照量子理论可推导出在两平板电极间的粒子穿过势垒的电流密度为:如图(1)势垒示意图J2ehko V e o2k sT24 s(4)其中h 为普朗克常数,V T 为板间电压,k o 为功的函数,s为两个电极的间距.J 和极间距s 成指数关系,若s 增加0.1nm 时,电流将改变一个数量级.当一个电极由平板状改变为针尖状时就要用隧道结构的三维理论来计算隧道电流.计算结果是:2 e 2I f (E )[1 f (E eV )] M (E E ) (5)h其中 f (E) 是费米统计分布函数,f (E)1E E FkT 1 eV 是针尖和表面之间电压,Eμ和Eν分别是针尖和表面的某一能态,Mμν是隧道矩阵元.22hM dS ( )2m式中是波函数,括号中的量是电流算符,积分对整个表面进行;这就是STM 的理论依据.3.STM的技术实现任何一项重大科技进步都是在前人众多成功的经验和失败的教训基础上,由若干具有远见卓识的人经过持之不懈的探索再加之以画龙点睛式的创举才能够取得的,STM 发明也不例外.早在50 年代,就有人提出过STM 的最初设想,当时他们希望用光束透射一个极细小的圆孔来获得显微图象.因为技术条件不成熟而未实现.70 年代初,一位名叫罗伯特·杨(R.Yang)的科学家在“场发射显微镜”的仪器关键部位上已经做到了和如今的STM 非常接近.杨和他的同事们采用了一个极细小的针尖,通过扫描样品表面来获取显微图象.然而,他们并未利用隧道电流,而是通过在针尖上加一个高电压,从针尖最尖端发射出一束微小电流(称为场发射电流),打击到样品表面上,进而观察到其表面形貌.这种被杨称作“形貌仪”的显微镜分辨率只达到一般光学显微镜的水平(0.2 微米).原因是杨的“形貌仪”当中,针尖与样品表面的距离隔得太远,针尖与样品表面产生不了隧道电流,而只能依靠针尖前端的场发射电流来成像,分辩率当然不会太高.宾尼希和罗雷尔在看到杨的“形貌仪”后,立即产生了一种天才的想法,利用隧道效应再发明一种新型显微镜.从实际操作的可行性上宾尼希和罗雷尔花了很长时间才使这一设想趋于成熟,并付诸实际应用,于1979 年提出了STM 这一新型显微镜的专利申请.在1981 年,他们制作了第一台STM 实体,并获得了若干高分辨率显微图象.他们制成的这种新型显微镜达到前所未有的惊人的高分辨率,一举观测到了单个原子的真面目.若以针尖为一电极,被测固体表面为另一电极,当它们之间的距离小到纳米数量级时根据公式(4)可知:电子可以从一个电极通过隧道效应穿过空间势垒到达另一个电极形成电流,其电流大小取决于针尖与表面间距及表面的电子状态.如果表面是由同一种原子组成,由于电流与间距成指数关系,当针尖在被测表面上方做平面扫描时,即使表面仅有原子尺度的起伏,电流却有成十倍的变化,这样就可用现代电子技术测出电流的变化,它反映了表面的起伏.当样品表面起伏较大时,由于针尖离样品仅纳米高度,恒高度模式扫描会使针尖撞击样品表面造成针尖损坏,此时可将针尖安放在压电陶瓷上,控制压电陶瓷上电压,使针尖在扫描中随表面起伏上下移动,在扫描过程中保持隧道电流不变(即间距不变),压电陶瓷上的电压变化即反映了表面的起伏.这种运行模式称为恒电流模式,目前STM 大都采用这种工作模式.隧道显微镜主体控制电路计算机系统STM 主要部件可以分为三大部分:隧道显微镜主体、控制电路、计算机系统(测量软件及数据处理软件)如图(2).隧道显微镜在正常工作时针尖与样品表面的间距仅为纳米尺度,而且间距的微小变化都会引起电流的剧烈变化.任何建筑物都有振动,其谐振频率在20Hz 附近,振幅可达微米量级,还有人的运动和声音的传播等产生的振动都会影响隧道电流的稳定性.所以STM 一般需要采取严格的隔震措施和与环境隔离的措施来保证其获得原子级的分辨能力和稳定的图象.为了得到原子级的分辨本领,STM 的针尖结构如图(2)为扫描隧道显微镜构造原理图十分关键,针尖的粗细、形状和化学性质不仅影响STM 图象的分辨率和图象的特性,而且在谱的测定中影响所测定的电子态.理想的针尖其最尖端只有一个稳定的原子,并且针尖的表面没有氧化层和吸附物质,这样才能获得稳定的隧道电流和原子级分辨率的图象.常用的针尖材料为钨或铂铱合金,钨针尖由于刚性好而被广泛使用,但其表面容易形成氧化物,所以在使用前需要加以适当处理并保持在真空中.铂铱针尖由于其高度的化学稳定性尤其适合于大气或液态环境中使用.针尖的制备一般采用电化学腐蚀方法,在NaOH 或KOH 溶液中将钨丝作为阳极,施加交流或直流电压,控制电压和电流及其它电化学参数可使腐蚀后的针尖尖端曲率半径小于50nrn.STM 由计算机控制数一模变换提供阶梯电压,经过直流高压放大器后,分别加在一平面压电陶瓷管的外电极上,使针尖沿二维平面方向作光栅扫描.隧道结电流经过控制电路进入计算机系统与预定电流设置值比较,不相等时根据差值符号和幅度输出相应控制值,经过高压放大来改变扫描机构压电晶体的伸长或收缩,使隧道电流稳定在预定的设置值.控制电路的其它部分是用于控制步进机构和提供偏压等功能.由于隧道电流非常微弱仅为纳米量级,STM3要求各机械运动部分十分稳定,所以控制电路除了要求高灵敏度、高稳定度等性能外,其噪声必须很小.4、STM的优越性及其应用STM 的分辨本领非常之高,大大优于一般的电子显微镜,它的横向(表面)及纵向(深度)分辨率可以达到 1 埃至0.l 埃,而一般的电子显微镜仅能达到几十纳米分辨率就相当不错了.用STM 来观察石墨时,它表面上的碳原子在显微图象上就像一个小馒头一样清晰.STM 还可以直接观察到物质表面的三维立体图象,能够得到物质表面的局域结构信息以及电子信息.在STM 仪器上可以同时探测扫描隧道谱(STS)而获得物质表面的势垒高度、电荷密度波等物理参数,这都是电子显微镜无法做到的.电子显微镜只能够在高度真空的条件下才能工作;而STM 既可以在真空也可以在大气中工作.工作环境可以是常温,也可以是低温;甚至可以把样品浸泡在水里,电解液里,或者液氮当中.这就大大拓宽了STM 的应用范围,许多只能在溶液中保持活性的生物样品,只有采用STM 才能够做出最接近自然状态的观察.STM 的针尖还可以用来移动和操纵单个的原子和分子,这是其他任何类型的显微镜都做不到的.电子显微镜由于附带了真空系统,体积上都显得宠大笨重,而在大气环境中工作的STM 则小巧玲珑多了.一台STM 只由三部分组成,每部分的体积都不会超过一般的个人用微型计算机.STM 使人们第一次能够直接观察到原子在物质表面的排列状态和跟表面电子行为有关系的物理化学性质.因此,它对表面科学、材料科学、生命科学和微电子技术的研究都有着重大的意义和广阔的应用前景.科学界一致认为,STM 的出现是表面科学和表面现象分析技术的一次革命.借助性能如此优越的显微镜,中外科学家在众多领域里,开展了各种卓有成效的研究工作,解决了许多理论和实验上的疑难问题.这里只举出一个最经典的研究实例:硅的7×7 表面重构问题.硅是一种最常用的半导体材料,它的内部结构属于晶体类.在晶体的表面,构成晶体结构的基本单位——晶胞,往往会发生一定的变化,重新形成表面上特有的晶胞结构,这种现象称为表面重构.表面重构后的基本结构与晶体内部相比,可以用一些数字化的指标来进行表征分类.例如可有2×1、5×5、7×7 等表面重构,意为表面的基本组成结构和晶体内部的基本单位晶胞相比,在某一方向上增大多少倍等等.硅表面的重构现象究竟属于哪一种?这个问题困扰了科学家们长达30 多年.其间有人用X 射线衍射,低能电子衍射等手段观察过多次,始终只是得到推测的重构模式.而没有直观的图象.宾尼希和罗雷尔发明STM 后不久,即把它应用于观察硅的表面重构,从显微照片上(如如图(3)为Si(111)表面图4)清晰地显示出硅表面发生了7×7 重构而不是其他类型.如今,硅表面(7×7)再构图示7×7 重构的图象已成为STM 发展史上的一张非常经典的图象,并且,许多STM 实验室都可在超高真空条件下,轻而易举地获得这一结果.STM 对金属表面原子结构、金属的氧化和腐蚀机理等进行了深入的研究.例如研究Cu 表面具有不同氧覆盖度时,通过氧在表面化学吸附诱导铜表面再构的形成和生长过程,发现在Cu(100)表面每隔 4 行丢失 1 行铜原子,Cu-O-Cu 原子链在Cu(100)表面某一方向成核,然后外延生长.而在Cu(100)表面在不同氧覆盖度时有多种再构情况,其中(2×1)再构是先在平整的平台上成核,然后各向异性地生长出Cu-O-Cu 链,而Cu(6×2)再构却先在台阶边缘上成核,然后各向异性生长.STM 还用于超导材料的研究,它可以在原子尺度的空间研究超导体能隙.例如它被用于Bi 2Sr2CaCu2O8 高T c 氧化物超导体的BiO 面电子态密度测量,结合其它分析技术就可确定材料不同层的电导特性.已有许多实验室将STM 用于薄膜生长机理研究和薄膜结构性能的研究.例如对C60 分子薄膜在Si 和GaAs 不同晶面上的生长过程研究,弄清了生核初始阶段的标度规律和成核设置.STM 可在大气和液态环境下使用,而且对样品不产生损伤。

扫描隧道显微镜

扫描隧道显微镜

STM工作原理
隧道效应
扫描隧道显微镜(STM)的基本
原理是利用量子理论中的隧道效
应。
"... I think I can safely say that nobody understands Quantum Mechanics"
Richard P. Feynman

In classical physics e flows are not possible without a


STM应用

扫描探针显微镜在光盘、磁盘的表面结构分析中 也获得了广泛的应用。
此外,扫描探针显微镜还可以用于修整材料缺陷, 改变材料特性,或是修整电子器件,从而使材料 和电子器件的特性达到最佳化。 美国能源部实验室的科学家卡兹墨斯基借助于原 子加工显微镜在材料表面掺杂后,N型材变成了P 型材料





STM应用

原子操纵 扫描探针显微镜所提供的单个原子、分子的操纵手段还可 能导致原子级的计算机开关器件的诞生。 相当方便面地移走材料表面的某一种原子和搬来另一种原 子,从而形成一种新材料。这一切在数分种内就可以完成。 这种显微镜最激动人心的用途就是用于制造"原子尺寸"的 计算机和毫微芯片。
合成橡胶缓冲垫
金属板
橡胶垫
弹簧悬挂
STM的应用微电子学研究

微电子器件的制造过程中
能在不接触表面的情况下绘制出电子元件 表面图象,不论这些元件的组成成份如何, 这对监督和改进亚微米集成电路的工艺具 有突出的作用。

具有不损伤器件的特点以及高的空间分辨 率
STM应用

基于扫描探针显微镜的纳米加工技术,包括了一种纳米刻蚀技术 (Nanolithgraphy)。

扫描隧道显微镜实验技术的使用教程

扫描隧道显微镜实验技术的使用教程

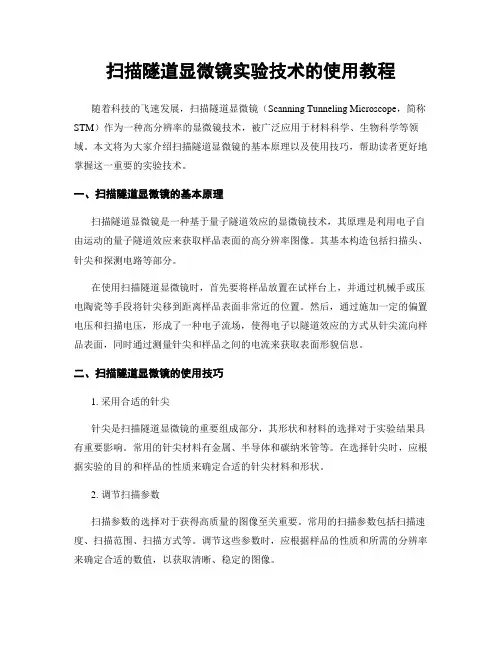

扫描隧道显微镜实验技术的使用教程随着科技的飞速发展,扫描隧道显微镜(Scanning Tunneling Microscope,简称STM)作为一种高分辨率的显微镜技术,被广泛应用于材料科学、生物科学等领域。

本文将为大家介绍扫描隧道显微镜的基本原理以及使用技巧,帮助读者更好地掌握这一重要的实验技术。

一、扫描隧道显微镜的基本原理扫描隧道显微镜是一种基于量子隧道效应的显微镜技术,其原理是利用电子自由运动的量子隧道效应来获取样品表面的高分辨率图像。

其基本构造包括扫描头、针尖和探测电路等部分。

在使用扫描隧道显微镜时,首先要将样品放置在试样台上,并通过机械手或压电陶瓷等手段将针尖移到距离样品表面非常近的位置。

然后,通过施加一定的偏置电压和扫描电压,形成了一种电子流场,使得电子以隧道效应的方式从针尖流向样品表面,同时通过测量针尖和样品之间的电流来获取表面形貌信息。

二、扫描隧道显微镜的使用技巧1. 采用合适的针尖针尖是扫描隧道显微镜的重要组成部分,其形状和材料的选择对于实验结果具有重要影响。

常用的针尖材料有金属、半导体和碳纳米管等。

在选择针尖时,应根据实验的目的和样品的性质来确定合适的针尖材料和形状。

2. 调节扫描参数扫描参数的选择对于获得高质量的图像至关重要。

常用的扫描参数包括扫描速度、扫描范围、扫描方式等。

调节这些参数时,应根据样品的性质和所需的分辨率来确定合适的数值,以获取清晰、稳定的图像。

3. 样品的准备在进行扫描显微镜实验之前,需要对样品进行一系列的准备工作。

首先,要保证样品的表面光洁度,避免有杂质或污物的存在。

其次,要选择合适的样品厚度,以保证隧道电流的流动。

最后,在样品接触到空气之前,应采取适当的措施进行保护,避免氧化或化学反应。

4. 实验环境的控制为了获得高质量的图像,实验环境的控制十分重要。

首先,要保持实验室的恒温和恒湿条件。

其次,要减少外部振动和电磁干扰,以避免对实验结果的影响。

此外,还需要对实验设备进行定期的维护和校准,保证其正常工作。

扫描隧道显微镜

扫描隧道显微镜

样品
隧道电流 i A
探针
U
d
B
样品
隧道电流 i A
探针
U
d
B
i Ue A d A — 常量
— 样品表面平均势
垒高度(~ eV)
。 d ~ 1nm( 10A )
d 变 i 变,反映表面情况
d 变 ~ 0.1nm i 变几十倍,非常灵 敏。竖直分辨本领可达约10 2 nm
横向分辨本领与探针、样品材料及 绝缘物有关,在真空中可达 0. 2 nm。
技术关键:
1. 消震:多级弹簧,底部铜盘涡流阻尼。 2. 探针尖加工:电化学腐蚀,强电场去污,
针尖只有1~2个原子! 3. 驱动和到位:利用压电效应的逆效应 —
电致伸缩,一步步扫描,扫描一步 0.04nm,扫描1(m)2 约0.7s。
4. 反馈:保持 i 不变 d 不变(不撞坏针尖)
显示器
1991年2月IBM的 “原子书法”小组又 创造出“分子绘画” 艺术 — “CO 小人”
图中每个白团是单个 CO分子竖在铂片表面 上的图象,上端为氧 原子 CO分子的间距: 0.5 nm “分子人”身 高:5 nm堪称世界上 最小的“小人图”
48个Fe原子形成“量子围栏”,围 栏中的电子形成驻波。 Fe原子间距: 0.95 nm,圆圈平均半径:7.13 nm
压电 控制
加电压 反馈传感器
隧道 电流
参考信号
扫描隧道显微镜示意图
中国科学院化学研究所研制的CST图象
用原子操纵写出的“100”和“中国”
1991年恩格勒等用STM在镍单晶表面逐个移动 氙原子,拼成了字母IBM,每个字母长5纳米
扫描隧道显微镜(STM)
(Scanning Tunneling Microscopy)

《扫描隧道显微镜》课件

《扫描隧道显微镜》课件

湿度的影响
湿度过高可能导致探针 针尖受潮,影响其与样 品之间的相互作用,进 而影响STM的成像质量 。
电磁噪声的影响
周围的电磁噪声可能干 扰STM的测量结果,如 电源波动、周围电子设 备的电磁辐射等。
06
结论
STM的重要性和影响
STM技术对表面科学和纳米科技的发展具有重要影响,推动了相关领域的研究和应 用。
STM技术能够提供原子级分辨率的表面结构信息,为材料科学、物理、化学等领域 的研究提供了有力支持。
STM技术的应用范围不断扩大,不仅局限于表面科学和纳米科技领域,还涉及到生 物医学、能源、环境等领域。
STM的未来发展方向
1
进一步提高STM的分辨率和灵敏度,探索更广泛 的表面结构和物性测量。
2
结合其他先进技术,如原子力显微镜(AFM)、 光电子能谱(UPS)等,实现更全面、深入的表 面结构和物性研究。
STM与其他显微技术的结合
STM与原子力显微镜(AFM)结合
通过同时获取STM和AFM信号,实现表面形貌和力的同时测量,提供更全面的表面信息。
STM与光电子能谱(UPS)结合
将STM与UPS相结合,研究表面电子结构和化学态,提供更深入的表面信息。
STM在未来的应用前景
新材料研究
利用STM研究新型材料表面结构, 探索其物理和化学性质,为新材料的 开发和应用提供支持。
这会影响其与样品之间的相互作用,进而影响STM的成像质量。
03
探针针尖的磨损
在测量过程中,探针针尖可能会与样品表面发生摩擦,导致针尖磨损,
从而影响其与样品之间的相互作用和STM的成像质量。
环境因素对STM的影响
温度的影响
温度的变化可能影响 STM的测量结果。温度 升高可能导致样品表面 的热涨落增大,影响 STM的成像效果。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

12
总结
随着实验技术的不断完善,STM将在单原子操纵和纳米 技术等诸多研究领域中得到越来越广泛的应用。STM在 纳米技术中的应用必将极大地促进纳米技术不断发展 。可以预言,在未来科学的发展中,STM将渗透到表面科 学、材料科学、生命科学等各个科学技术领域中。
13
谢谢观赏
14
6
1.恒流模式
当STM针尖沿着样品表面进行xy方向扫描时,由于表面的起伏,使得隧 道电流的大小发生变化。电流的大小与预置值相比,其差值通过反馈 回路反馈到垂直方向Z控制系统,通过Z方向压电陶瓷的伸缩,改变针尖 与样品之间的距离,从而使电流值与预置值保持恒定,就可以得到表面 的形貌像,这种测量模式称为恒流模式。恒流模式适用于表面相对粗 糙、扫描范围相对较大的测试,是STM比较常用的一种工作模式,不足 之处就是样品表面微粒之间的某些沟槽不能准确探测,且样品表面缺 陷时,很容易损STM要求研究的材料必须具有一定的导电性,这就限制了STM的应用。 在STM的基础上,1986年研制成功的原子力显微镜,能直接研究导电和 非导电的材料。随后在STM和AFM工作原理及扫描成像方法的基础上, 一系列具有不同用途的扫描探针显微镜研制成功。如激光力显微镜 (LFM)、扫描静电力显微镜(EFM)、扫描磁力显微镜(MFM)、近场光隧 道扫描显微镜(SNOM)、扫描电化学显微镜(SECM)和光子扫描隧道显微 镜(PSTM),等等。STM为代表的一系列STM,已经成为人类认识和改造微 观世界必不可少的工具。
11
STM研究的应用
用量子力学中隧道效应制成的扫描隧道显微镜具有很强的分辨能力, 扫描隧道显微镜的原理使它在观测物质表面微观结构方面成为非常 有效的工具。扫描隧道显微镜的分辨本领高,可以达到10- 10 米, 扫描隧道显微镜可以对物质微观结构进行无损探测,避免样品受到破 坏或者样品性状发生变化,还可以利用扫描隧道显微镜实现单原子的 移动和提取操纵。通过扫描隧道显微镜,我们可以直观地看到样品表 面的微观结构,进而分析样品表面的化学和物理性质。随着科学技术 的不断发展,扫描隧道显微镜作为观测微观物质表面结构和操控单原 子的有力工具,必将起到其重要的作用,并在此过程中得到长足的发 展.
图1 方势垒
3
STM的工作原理
根据量子理论中的隧道效应,电子有几率穿过势垒,而形成隧道电流.扫描隧 道显微镜就是利用这一原理制成的.将被研究的物质(必须是导体)表面和探 针作为两个电极,当样品与针尖的距离介于 1nm 左右时,在外加电压的作用 下,电子会穿过这个因为距离形成的势垒而向另一端运动,形成隧道电流 I. 这个电流满足如下关系: 其中,K,1是常数;V是施加在探针和样品之间的电压; 是探针和样品的平均 功函数,它和探针、样品的材料功函数有关, ;S是探针和样品间的 距离。通过对上式的分析可以发现,对于确定的探针和样品,它们的平均功函 数是一个定值,那么隧道电流I是电压V和距离S的一个函数。探针和样品表面 的距离S对隧道电流的影响是很明显的;因为它是一个指数函数,即使是距离S 的一个微小变化,电流却将变化一个甚至几个数量级。因此,保持电压 V 的 恒定;利用压电陶瓷材料,控制针尖在样品表面 X- Y 方向的扫描;通过步 进电机,控制探针和样品表面间的距离 S(1nm 左右),使探针位于样品表面 某一个高度上;通过微机记录不同时刻的电流,并且按照电流的强弱,用不同 的颜色加以区分(大电流用浅色表示,小电流用深色表示)。
STM的工作原理
因此,保持电压 V 的恒定;利用压电陶瓷材料,控制针尖在样品表面 X- Y 方 向的扫描;通过步进电机,控制探针和样品表面间的距离 S(1nm 左右),使 探针位于样品表面某一个高度上;通过微机记录不同时刻的电流,并且按照电 流的强弱,用不同的颜色加以区分(大电流用浅色表示,小电流用深色表示). 如图 2所示,给压电陶瓷施加一个偏向电压,压电陶瓷将带动探针在样品表面 沿 X 方向(或 Y方向)做微小定向移动.当移动的探针遇到原子时,探针和样品 间的距离 S 减小,电流 I 明显增加;当移动的探针位于相邻原子的间隙时,探 针和样品间的距离 S 增加,电流 I 明显减小.最后,随着探针在样品表面的逐行 的扫描,微机会将探针在不同位置时的电流记录下来,并用不同的颜色加以区 分。这样,我们就得到了一张反映样品表面的不同位置,不同颜色的图像.而这 个图像恰恰反映了样品表面的微观结构。如图 3 所示,通过这个图像,我们可 以得到样品表面原子状态的有关信息。
图5 恒流模式
7
2.恒高模式
当已知样品表面非常平整光滑或测量范围非常小时,经常用恒高模式进 行扫描(图6),即在STM图像扫描时,始终保持针尖与样品之间距离不变, 通过隧道电流的变化就可以得到样品表面起伏变化的信息,从而得到样 品表面的原子形貌图像。需要指出的是,上述的表面形貌像还包含了表 面电子结构的信息。恒高模式只能用于表面形状起伏不大的样品,其优 点就是扫描速度快,从而能够减小噪音和热漂移对信号的影响。
图2 原理示意图
图3 石墨样品的表面微结构
STM的基本结构
扫描隧道显微镜一般由扫描主体系统、电子学系统和计算机系统三部分构 成,如图4,扫描主体是STM的工作执行部分,包括信号检测装置及处理电路、 针尖、样品、PZT扫描器、粗细调驱进装置以及隔离震动的设备;电子学系 统是STM的工作控制部分,主要实现扫描器的各种预设的功能和维持扫描器 状态的反馈系统,如XY扫描、STM反馈计算、改变STM的针尖偏压、马达自 动控制以及与计算机间的数据通讯等;计算机系统可实现人机交互软件的 操作,指令电子学控制系统实现STM扫描主体功能,完成实时过程的处理、 数据的获取、分析处理及输出。
扫描隧道显微镜
Scanning Tunneling Microscopy
1
扫描探针显微镜的发展历史
1924年德布罗意预言一切微观粒子都具有波粒二象性,1927年戴维孙 等人的电子衍射实验证实了德布罗意的预言。微观粒子具有波粒二象 性的一个重要结果就是隧道效应, 扫描隧道显微镜就是在此基础上发 展起来的。1966年罗素提出利用金属探针和样品之间的微弱电流来对 样品的表面形貌进行表征,随后,在1971年,罗素同他的合作者发表论 文,提出了这种探针式表面测量仪。文中详细阐述了这种测量仪的工 作原理:探针同样品的间距决定了针尖和样品间电流的大小。在此基 础上,约翰于1972年给出了这种测量仪的具体结构和应用实例,这已 经具备了STM的主要结构,是STM的雏形。1982年,IBM的毕宁和罗尔发 明了扫描隧道显微镜, 两人因此于1986年荣获诺贝尔物理学奖。
2
隧道效应
隧道效应是微观粒子具有波粒二象性的结果,也是扫描隧道显微镜的理论 基础。以一维方势垒为例,方势垒如下图1所示。 当入射粒子能量E低于V0时, 按照经典力学的观点,粒子不能进入势垒,将 全部被弹回。但是,在量子力学中有全然不同的结论。从一维定态薛定谔方 程可求出粒子穿透势垒的几率为 。其中D=x2-x1为 势垒的厚度。由此可见,势垒厚度D越大,粒子通过的几率越小;粒子的能量E 越大,则穿透的几率也越大。两者都呈指数关系,因此,D和E的变化对穿透几 率P十分灵敏。伽莫夫首先导出这一关系式,并称这种入射粒子能量低于势 垒高度仍能穿透的现象为隧道效应
图6 恒高模式
8
STM的针尖和偏压
STM是利用隧道效应工作的,要求针尖必须是导电的。针尖相当于一个 传感器,针尖的结构和功能决定着STM图像的分辨率和纳米操控加工能 力,针尖的大小、形状和化学同一性不仅影响着图像的分辨率和图像 的形状,而且也影响着被测样品的电子态。针尖的宏观结构使得针尖 具有高的弯曲共振频率,从而减小了相位滞后,提高了采集速度,目前 常用的针尖材料有钨(W)和铂铱(Pt-Ir)合金。偏压的作用是为了提高 针尖上电子的能量,使针尖上的电子比样品上的电子以更大的透射率 穿过势垒,形成隧道电流。
图4 STM的基本结构 5
STM的信号测量模式
STM的基本成像模式有等高模式和恒流模式,在 此基础上衍生出了扫描隧道谱模式和功函数成 像模式。使用STM不仅可以对样品表面的电子 态密度、电荷密度波和能隙结构进行分析研究, 还可以用来进行原子操纵。然而,STM也并不是 万能的,受工作原理限制,STM的探针和样品必 需是能够导电的导体或者半导体,对于绝缘体 或表面覆盖有绝缘层的样品,STM则很难应用。
9
STM的减震
由于STM工作时的针尖与样品间距一般小于1nm,同时因隧道电流与隧道 间距成指数关系,因此任何微小的振动(如说话的声音和人的走动所引 起的振动)都会对仪器的稳定性产生影响。因此,好的仪器应具有良好 的减震效果,一般由振动所引起的隧道间距变化必须小于0.001nm。隔 绝振动的方法主要靠提高仪器的固有振动频率和使用振动阻尼系统。 目前实验室常用的减震系统采用合成橡胶缓冲垫、弹簧悬挂以及磁性 涡流阻尼等三种综合减震措施来达到减震的目的。
