变压器与断路器配合选用表

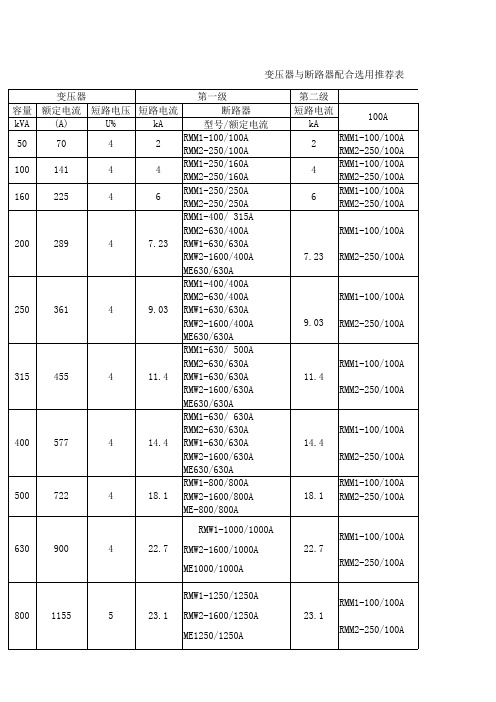

变压器与断路器配合选用表
变压器与断路器配合选用表（续）
1. 上表计算依据： a.上级电网的短路功率是500MV A b.变压器为10kV/415V
2. 上表断路器为施耐德产品，可参考上表参数采用其他厂家的产品。
用跌落式熔断器作配电变压器保护时的选配
用跌落式熔断器作配电变压器保护时的选配 https://www.360docs.net/doc/9419028406.html, 期刊门户-中国期刊网 2008-12-17来源:《中小企业管理与科技》供稿文/青裕新 [导读]我公司10kv配电变压器高压侧广泛采用跌落式熔断器，实践证明这是一种较经济、简便、有效的方法。跌落式熔断器能在变压器内部故障时断开电源，又便于投.切变压器的正常操作。而且价格便宜，结构简单，安装简便，可以兼作隔离开关和过载，短路保护之用，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。但是，如果选用不当，很可能会出现故障时无法断开电源的或正常运行时误断开变压器的情况，因此对跌落式熔断器的选用必须予以重视。 我公司10kv配电变压器高压侧广泛采用跌落式熔断器，实践证明这是一种较经济、简便、有效的方法。跌落式熔断器能在变压器内部故障时断开电源，又便于投.切变压器的正常操作。而且价格便宜，结构简单，安装简便，可以兼作隔离开关和过载，短路保护之用，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。但是，如果选用不当，很可能会出现故障时无法断开电源的或正常运行时误断开变压器的情况，因此对跌落式熔断器的选用必须予以重视。 1 跌落式熔断器的工作原理 跌落式熔断器由瓷绝缘子.接触导电系统和熔管三部分组成。正常工作时，熔丝使熔管上的活动节锁紧，熔管在上触头的压力下处于合闸状态。故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧的作用下分解出大量的气体，在电流过零时产生强烈的去游离作用而熄灭电弧.由于熔丝熔断，因而活动关节释放使熔管下垂，在上.下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。 2 跌落式熔断器的选用 首先，安装地点的短路容量应在跌落式熔断器额定断流容量范围内.若越超上限，则可能因电流过大，产气过多而使熔管爆炸;若低于下限，则有可能因电流过小，产气量不足而无法熄灭电弧，因此，在选择跌落式熔断器的额定容量时，即要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。考虑到跌落式高压熔断器作为配电变压器内部故障的，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。在选用熔断器时，要注意到它的额定断开容量上限值和下限值，不是额定断开容量越大越好。 3 跌落式熔断器的安装 3.1 安装时应将熔体拉紧(使熔体大约受到2 4.5N左右的拉力)，否则容易引起触头发热。 3.2 熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。 3.3 熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。
配电变压器保护配置设计
配电变压器保护配置设计 摘要:文章简要说明配电变压器各种保护配置类型,通过分析比较,提出加强配电变压器保护优化配置,合理选择保护方案,可以提高配电变压器保护动作可靠性。 关键词:配电变压器;熔断器;负荷开关;断路器 中图分类号:tm41文献标识码:a 文章编号:1009-0118(2012)09-0278-01 变压器是配电网的主要设备,应用面广量大,其安全运行直接影响整个系统的可靠性。目前,配电变压器保护配置方面还存在许多问题,其中配电变压器与保护不匹配或存在动作死区,造成越级跳闸、拒动导致的事故相当多,因此,加强配电变压器保护优化配置,合理选择保护方案,可以提高配电变压器保护动作可靠性,有效防止主线路出口断路器保护误动。 一、配电变压器采用熔断器作为保护 熔断器是配电变压器最常见的一种短路故障保护设备,它具有经济、操作方便、适应性强等特点,被广泛应用于配电变压器一次侧作为保护和进行变压器投切操作用。所以一般配电变压器容量在400kva以下时,采用熔断器保护,高压侧使用跌落式熔断器作为短路保护,低压侧使用熔断器作为过负荷保护。 使用跌落式熔断器确定容量时,既要考虑上限开断容量与安装地点的最大短路电流相匹配,又要考虑下限开断容量与安装地点的最
小短路电流的容量关系。目前,户外跌落式熔断器分为50a、100a、200a三种型号,200a跌落式熔断器的开断容量上限是200mva,下限是20mva,其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护配电变压器额定电压相匹配,熔断器的额定电流应大于或等于熔体的额定电流,可选为额定负荷电流的1.5-2倍,此外,应按被保护系统三相短路容量,对所选定的熔断器进行效验,保证被保护设备三相短路容量小于熔断器额定开断容量上限,但必须大于额定开断容量的下限。笔者曾经参与过事故调查,发现部分配电变压器所配置熔断器的额定开断容量(一般指上限)过大,或者在线路末段t接的配电变压器,选定熔断器造未经过短路容量效验,造成被保护变压器三相短路熔断器熔断时难以灭弧,最终引起容管烧毁、爆炸,导致主线路跳闸事故。 二、配电变压器采用负荷开关加熔断器组合电器作为保护 负荷开关加熔断器组合电器可以开断至31.5ka的短路电流,其基本特征是依赖熔断器熔断触发撞针动作于负荷开关。配电变压器短路有单相、两相、三相短路,无论哪种故障,任意一相熔断后,撞针触发负荷开关的脱扣器,负荷开关三相联动,及时隔离故障点,防止缺相运行,顺序是先熔断熔丝,后断负荷开关。采用负荷开关加熔断器组合电器作为配电变压器保护,经济实用,既可以开断负荷电流,实现安全操作需要,还可以在10ms内开断短路电流,切除故障并限制短路电流,能够有效保护配电变压器短路故障。
电缆开关选型及配电设计规范
1.3×35+2×16电缆与4×35+1×16的区别 单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是 16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更 大的零线电 流。 2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么 2 代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16代表电缆的规格 3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么 3根耐火交联4芯240平方耐压0.6/1.0KV电缆。 3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压 0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。 4.HD13BX-1000/31 HD大电流刀开关13设计序号BX旋转式操作1000电流3极1带灭弧罩 而HD13BX一般是指旋转式刀开关。如果用于PGL 柜型，一般用HD13系列，而如果是用 于GGD型，就要使用HD13BX系列了。 自动空气开关 1、自动空气开关的作用 自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。 2、自动空气开关的特点 自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。因此，在工业．住宅等方面获得广泛应用。 自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。DZ系列即可作为配电网络的保护开关，也可作电机、照明电路的控制开关。
断路器及图示介绍
断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。 低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。 分类： 按操作方式分有：电动操作、储能操作和手动操作。 按结构分有：万能式和塑壳式。 按使用类别分有：选择型和非选择型。 按灭弧介质分有：油浸式、真空式和空气式。 按动作速度分有：快速型和普通型。 按极数分有：单级、二级、三级和四级等。 按安装方式分有：插入式、固定式和抽屉式等。 高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等
高压开关 额定电压1kV及以上主要用于开断和关合导电回路的电器。 高压负荷开关 高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 功能 在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。特点 A、可以隔离电源，有明显的断开点，多用于固定式高压设备。 B、没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。 C、严禁带负荷接通和断开电路，常与高压断路器串连使用。 灭弧原理 （FN3-10R）---利用分闸时主轴带动活塞压缩空气，使压缩了的空气由喷嘴中高速喷出而吹灭电弧的；FN5-10D---有整套灭弧装置的灭弧管构成。（真空管）
(完整版)断路器上下级配合
整定电流就是空气开关或接触器的过流保护装置的动作电流值，这个数值要调整的，以保正在过流时跳闸，不能小也能大，小了会误动作，大了不起保护，这个调整就叫整定。 整定电流指断路器可以正常负载的电流。 当电流大于此值时，断路器过一段时间后跳闸（这个动作电流一般叫作长延时电流，呈反时限特性)。 短延时电流:一般为整定电流的数倍，但低于瞬动保护值，当电路中电流达到此值并持续相 应的时间（短延时时间），断路器动作。（呈定时限特性） 一般电子型/智能型断路器有短延时电流（并有时间值），这两个参数应该用户可以自己调节。 还有一个就是瞬动电流，当达到此值时，断路器应在200mS之内动作。 短路瞬时脱扣器一般用作短路保护。lm=5~10 ln ,10~50ms 短延时脱扣器可作短路保护，也可作过载保护。lm=5~10 ln , 20~500ms 长延时脱扣器只作过载保护，lr=0.8~1 ln , 1~200s 接地故障保护， 【热磁脱扣】： 包含热脱扣、电磁脱扣两个功能。热脱扣是通过双金属片过电流延时发热变形推动脱扣传动 机构；磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣。 【电子脱扣】： 可以有以上所有功能，并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。 【差别】： 前者性能稳定且不受电压波动影响、寿命长、灵敏度低、不易整定； 后者功能完善、灵敏度高、整定方便、受电源影响、略易损坏。 电子脱扣器MIC：测量精度高，短路瞬时I，短路短延时S，过载长延时L，接地故障保护G，判断动作与否依靠内部的控制器，受外界影响比较小， 电磁脱扣器MA：只有短路保护（磁保护）， 热磁脱扣器TM：有热保护和磁保护（短路保护），由于过载长延时保护依靠双金属片，所以受外界环境的温度影响比较大。 要保证完全选择性，上下级断路器的比值必须保持在 1.5倍，2.5倍更佳。 分励脱扣MX：消防时，接到信号，脱扣非消防负荷。 辅助触点OF：指示断路器分合状态。 1、低压断路器的一段保护是指： 瞬时动作保护； 2、低压断路器的二段保护是指： 短延时保护、瞬时保护； 1、低压断路器的三段保护是指：
电气-开关电缆、穿管外径对应表
开关、导线、穿管外径对应表
1、 的金属导管，采用管壁厚 2.0mm 的钢导管。 2、 明敷或暗敷于干燥场所的金属导管，宜采用管壁厚度不小于1.5mm 的电线管。 3、 壁厚参考《住宅小区通信配套设施建设标准》 塑壳壳架等级: ABB ：160， 250，320，400， 630，800，1000，1250，1600 施耐德：80，100，160， 250， 400，630，800，1000，1250，1600 电流互感器的规格: 20，30，40，50，75，100，150，200（250），300，400，500，600（750），800 电流互感器的规格: 20，30，40，50，75，100，150，200（250），300，400，500，600（750），800 电线电缆的选用： 功率计算： 小店面用电：100~120W/m2 商场空调功率：50W/m2 中央空调：40 W/m2
常见民用建筑的照度标准（lx）
注：住宅内75LX，100LX，150 LX 现行值：6W/m 目标值：5W/m 商业，办公300LX 现行值：9W/m 目标值：8W/m 车库30LX 现行值：2W/m 目标值：1.8W/m 走廊50LX 现行值：2.5W/m 目标值：2W/m 配电房200LX 现行值：9W/m 目标值：8W/m 泵房、风机100LX 现行值：4W/m 目标值：3.5W/m 弱电机房500LX 现行值：15W/m 目标值：13.5W/m 管路敷设标注方法 SC：焊接钢管 TC：电线管薄钢管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 导线敷设部位： CT：电缆桥架敷设 SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CC：沿现浇板内暗敷设AC：吊顶内敷设 ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内 WC：暗敷设在墙内 WE：沿墙明敷设 FC：预埋在地面内 CC：暗敷设在顶板内 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内
如何选择配电变压器一、二次侧熔丝的容量(骄阳教育)
如何选择配电变压器一、二次侧熔丝的容量 刘晓军在城镇和农村电力设备供用电安全检查中，经常会遇到配电变压器本身或二次侧出线短路时，其一次侧或二次侧或一、二次侧熔丝未熔断，发生变电所线路开关跳闸或配电变压器烧损事故，造成长时间停电和重大的直接和间接的经济损失，对工农业生产和城乡人民生活产生很大影响。配电变压器一、二次侧熔丝是运行中的配电变压器本身及二次侧短路和过负荷的主要保护方式，其中一次侧熔丝的主要作用是作为配电变压器本身和二次侧出线短路故障的后备保护，二次侧熔丝的主要作用是作为配电变压器过负荷和二次侧出线短路故障的主保护。配电变压器一、二次侧熔丝的正确选择，对于配电变压器的安全经济运行，提高供电可靠性都十分重要的。 发生类似事故的主要原因是配电变压器的一、二次侧熔丝容量选择不正确造成的。当配电变压器本身或二次侧出线发生短路事故时，由于配电变压器的一、二次侧熔丝容量选择不正确，容量过大，短路电流无法使其熔断，造成配电变压器脱离一、二次侧熔丝保护，从而发生变电所线路开关跳闸或配电变压器烧损事故。 配电变压器一、二次侧熔丝容量的选择方法，根据按额
定容量和实际负荷容量可分两种。 1按额定容量选择方法 按照配电变压器额定容量选择一、二次侧熔丝容量时，又根椐配电变压器有无铭牌情况，区别计算。 ⑴有铭牌情况 对于有铭牌的配电变压器，在铭牌上标明了配电变压器的额定容量一、二次侧额定电流和阻抗电压等参数，在选择一、二次侧熔丝容量时，根据铭牌上标明的一、二次侧额定电流，按运行规程规定进行选择。 变压器规程规定 ①100kV A以下的变压器，一次侧熔丝容量可按2～3倍额定电流选择，考虑到熔丝的机械强度，一般一次侧熔丝容量不小于10A，二次侧熔丝容量应按二次额定电流选择。 ②100kV A及以上的变压器，一次侧熔丝容量可按 1.5～2倍额定电流选择，二次侧熔丝容量应按二次额定电流选择。 例１：一台75kV A、10kV／400V的配电变压器，铭牌上标明：一次额定电流为4.33A，二次额定电流为108A，问如何选择一、二次侧熔丝容量？ 解：由于铭牌标明:I１N＝4.33A I２N＝108A 根据运行规程规定：
空开级差配合要求
附件1 空开级差配合要求 注：本内容参考《南方电网公司变电站直流电源系统技术规范》（2012年修订） 1 直流电源系统支路直流熔断器和直流断路器级差配合原则如下： 1.1 变电站所有直流负荷必须带直流保护电器。根据工程具体情况，可采用直流熔断器，甚至熔断器和直流断路器混用，但应注意上下级之间的配合。当直流断路器与熔断器配合时，应考虑动作特性的不同，对级差做适当调整。直流断路器下一级不宜再接熔断器。 1.2 上、下级均为直流断路器的，额定电流宜按照4级及以上电流级差选择配合。 1.3 蓄电池出口为熔断器，下级为直流断路器的，宜按照2倍及以上额定电流选择级差配合。 1.4 变电站内设置直流保护电器的级数不宜超过4级。 1.5 500kV变电站当设置直流分电屏时，直流主馈电屏宜采用塑壳式直流断路器。 2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下：2.1 300Ah蓄电池出口可采用额定电流315A的熔断器；500Ah蓄电池出口可采用额定电流400A的熔断器；800Ah蓄电池出口可采用额定电流630A的熔断器。
2.2 60A充电装置总输出可采用额定电流80A的直流断路器；80A 充电装置总输出可采用额定电流100A的直流断路器；120A充电装置总输出可采用额定电流160A的直流断路器。 2.3 保护装置、测控装置、故障录波、PMU、安全自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。资料性附录 附录1熔断器－自动空气开关的特性配合 当预期的短路电流较大、且超过自动空气开关的额定分断能力时，或系统短路电流过大没有可供选择的自动空气开关时，采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。 1)熔断器安－秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方，并保持足够的距离（见图1）。 2)当系统短路电流超过自动空气开关的额定分断能力时，应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交，以保证在较小短路电流时，自动空气开关跳闸，在较大的超过自动空气开关额定分断能力的短路电流情况下，由熔断器来分断。 3)熔断器的额定电流等级应高于自动空气开关的额定电流等级，以保证分断的选择性。 4)熔断器的熔断值，不得超过自动空气开关热过负荷脱扣器的最大的允许值。
10KV变压器保护配置方案(1)
10KV变压器保护配置方案（1） 摘要：10kV配电变压器的保护配置主要有断路器、负荷开关或负荷开关加熔断器等。负荷开关投资省，但不能开断短路电流，很少采用；断路器技术性能好，但设备投资较高，使用复杂，广泛应用不现实；负荷开关加熔断器组合的保护配置方式，既可避免采用操作复杂、价格昂贵的断路器，弥补负荷开关不能开断短路电流的缺点，又可满足实际运行的需要 关键词：10kV配电变压器断路器负荷开关熔断器保护配置无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中，如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10kV高压开关设备和变压器都 非常重要。保护方式的配置一般有两种：一种利用断路器；另一种则利用负荷开关加高遮断容量的后备式限流熔断器组合。这两种配置方式在技术和经济上各有优缺点，以下对这两种方式进行综合比较分析。 1环网供电单元接线形式 环网供电单元的组成 环网供电单元由间隔组成，一般至少有3个间隔，包括2个环缆进出间隔和1个变压器回路间隔.
环网供电单元保护方式的配置 环缆馈线与变压器馈线间隔均采用负荷开关，通常为具有接通、隔断和接地功能的三工位负荷开关。变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护。实际运行证明，这是一种简单、可靠而又经济的配电方式。 环网供电单元保护配置的特点 负荷开关用于分合额定负荷电流，具有结构简单、价格便宜等特点，但不能开断短路电流，高遮断容量后备式限流熔断器为保护元件，可开断短路电流，如将两者有机地结合起来可满足配电系统各种正常和故障运行方式下操作保护的要求。断路器参数的确定和结构的设计制造均严格按标准要求进行，兼具操作和保护两种功能，所以其结构复杂，造价昂贵，大量使用不现实。环网柜中大量使用负荷开关加高遮断容量后备式熔断器组合装置，把对电器不尽相同的操作与保护功能分别由两种简单、便宜的元件来实现，即用负荷开关来完成大量发生的负荷合分操作，而采用高遮断容量后备式限流熔断器对极少发生短路的设备起保护作用，很好地解决问题，既可避免使用操作复杂、价格昂贵的断路器，又可满足实际运行的需要。3种保护配置方式的技术-经济比较可以看出：
10kV配电变压器保护配置的选择
10kV配电变压器保护配置的选择 发表时间：2019-12-11T15:59:30.717Z 来源：《河南电力》2019年6期作者：章大伟 [导读] 10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。 （衢州供电公司浙江衢州 324000） 摘要：10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。负荷开关投资费用相对小，但不能开断短路电流，不能隔离故障变压器；断路器性能优良，但须配置继电保护装置，投资费用高，使用复杂，大多使用在用户高配室中，适用于重要负荷区域；负荷开关-熔断器组合可以克服负荷开关不能开断短路电流的缺点，造价不高，能满足实际运行的需要，此配置作为配变的保护方式之一，在配电室中应用最为广泛。本文选取衢州城区配网系统两台变压器的保护方式为典型实例，探讨了其保护配置的特点，简要地分析了其配置方式的合理性，供配电网设计和运检人员借鉴和参考。 关键词：配置方案；配变；负荷开关；断路器；熔断器 引言 衢州市城区现已投运的配电供电网络主要有环网供电单元（环网站、配电室、厢式变电站）和终端用户高配室，其配电变压器的保护配置主要有两种：负荷开关-熔断器组合配置，如使用在信安电力环网站信飞Q5250和信安Q5256间隔、东城华庭配电室、东方香舍配电室、铭豪公一、二变等等；断路器加装继电保护装置的配置，如使用在行政高配室（用户）、东方广场1#高配室（用户）等等。无论在哪种供电方式中，在配电变压器发生短路故障时，保护装置应能快速可靠地切除故障，保护主线和其他配变的安全。如何因地制宜更加合理地配置配变的保护方式，对10kV配电网的可靠性、经济性、安全性是非常重要的。 1 10kV配变开关设备的配置 10kV配变保护装置配置应坚持安全可靠、经济适用的原则，要充分利用各种开关设备的功能，使配变的供电可靠性最高。开关设备选择是配变保护配置的基础，根据现场环境条件和供电要求确定其型式和参数，保证设备正常运行时开关安全可靠，配电变压器故障时能快速切断故障，并在技术合理的情况下力求经济，而且应便于安装维修。我国10kV配电网络的开关设备主要以断路器、负荷开关、熔断器为主。这几种开关设备的性能各有特点，现进行简要的分析和描述。 1.1断路器 断路器能在正常负荷下断开或接通高压线路，以及电路在发生短路故障时，通过操作或继电保护装置的作用，将电路手动或自动断开，是一种担负控制和保护的电气设备。断路器具有开断容量大，保护性能好可分断次数多等优点，能作为配电变压器的短路和过载保护配置设备。 1.2负荷开关 负荷开关是一种结构比较简单，价格低廉，具有一定开断或关合能力的高压设备，多用于容量较小，供电要求不太高的配电网络中。负荷开关用于分合额定负荷电流，但不能开断短路电流。 1.3高压熔断器 高压熔断器在配电网络中用来保护配电线路和配电变压器，当电路发生过载或短路故障时，熔断器能单独地断开电路，从而达到保护电气设备的目的。高压熔断器用在在容量不大的变压器过载或短路保护中，可靠性较高，造价低，但是高压熔断器不能分合负荷电流，一般与负荷开关组合使用。 1.4负荷开关-高压熔断器组合 将负荷开关与高压熔断器串联形成组合电气设备，用负荷开关切断负荷电流，用熔断器切断短路电流及过载电流，在配变容量不太大的情况下，作为配变保护配置的一种方式性价比很高。 1.5以上几种开关设备综合比较 表1列出了四种保护设备技术性能的比较。负荷开关不能开断短路电流，高压熔断器不能分合负荷电路，两者都不能单独作为配变的保护配置，但两者串联组合能实行配变的保护，而且造价经济，维护成本较低。断路器在加装继电保护装置的情况下能够可靠地控制和保护配变，但结构相对复杂，造价贵，维护成本高，应用在配电系统中有一定的局限性。参考国内一些权威电力著作和文献，断路器、负荷开关、负荷开关-高压熔断器组合三者的重量比 为1：0.25：0.3；开断容量比为1：0.5：1；价格比为1：0.12：0.2；可以看出负荷开关-高压熔断器组合性价比最高，断路器造价昂贵，能运用到一些重要负荷区域，负荷开关价格低，只能用来分合负荷电流。
电气设备与电缆选择规范标准
电气设备与电缆选择规范 一、开关的选择 (一)一般要求：开关的短路保护应在短路电流对导体和连接件产生的热效应和机械力造成危害之前分断该电流。开关的过负载保护应在过负载电流引起的导体温升对导体的绝缘、接头、端子或周围的物质造成危害之前分断该过负载电流。 (二)短路保护应满足的条件： 1.分断能力不应小于保护电器安装处的预期短路电流。 2.应在短路电流使导体达到允许的极限温度之前分断该短路电流。 3.保护电动机时必须满足电动机的启动电流。 (三)过负载保护应满足的条件： 1.保护电动机时应在电动机电流超过额定电流时间在电动机使用寿命造成严重影响之 前分断电动机电源。 2.对于突然断电比过负载造成的损失更大的线路，如消防水泵之类的负荷，其过负载保 护应作用于信号而不应作用于切断电路。 (四)接地故障保护： 1.当发生带电导体与外露可导电部分、装置外可导电部分、PE线、PEN线、大地等之间 的接地故障时，保护电器必须自动切断该故障电路，以防止人身间接电击、电气火灾 等事故。 (五)常用电动机的额定参数表： Y系列
Y2系列
(六)断路器的选择要求： 1、断路器的极限分断电流必须大于断路器安装点的预期短路电流。 2、断路器的额定电流应等于或略大于等于断路器安装点的实际最大工作电流。 3、根据使用环境加装配电箱等防护措施。 4、根据用途合理选择断路器。保护单台电动机选择D型断路器，保护配电线路和照明用 选择C型断路器。 5、断路器参数与电缆的配合符合规定要求（见附表）。
附表1-.CDM1断路器主要参数表 附表2-.CDM1断路器额定电流≤400A和连接导线截面积
电气设备与电缆选择要求规范
电气设备与电缆选择规 一、开关的选择 (一)一般要求：开关的短路保护应在短路电流对导体和连接件产生的热效应和机械力造成危害之前分断该电流。开关的过负载保护应在过负载电流引起的导体温升对导体的绝缘、接头、端子或周围的物质造成危害之前分断该过负载电流。 (二)短路保护应满足的条件： 1.分断能力不应小于保护电器安装处的预期短路电流。 2.应在短路电流使导体达到允许的极限温度之前分断该短路电流。 3.保护电动机时必须满足电动机的启动电流。 (三)过负载保护应满足的条件： 1.保护电动机时应在电动机电流超过额定电流时间在电动机使用寿命造成严重影响之前 分断电动机电源。 2.对于突然断电比过负载造成的损失更大的线路，如消防水泵之类的负荷，其过负载保 护应作用于信号而不应作用于切断电路。 (四)接地故障保护： 1.当发生带电导体与外露可导电部分、装置外可导电部分、PE线、PEN线、等之间的接 地故障时，保护电器必须自动切断该故障电路，以防止人身间接电击、电气火灾等事 故。 (五)常用电动机的额定参数表： Y系列
Y2系列
(六)断路器的选择要求： 1、断路器的极限分断电流必须大于断路器安装点的预期短路电流。 2、断路器的额定电流应等于或略大于等于断路器安装点的实际最大工作电流。 3、根据使用环境加装配电箱等防护措施。 4、根据用途合理选择断路器。保护单台电动机选择D型断路器，保护配电线路和照明用 选择C型断路器。 5、断路器参数与电缆的配合符合规定要求（见附表）。
附表1-.CDM1断路器主要参数表 附表2-.CDM1断路器额定电流≤400A和连接导线截面积 额定电流A 63 80 125 160 180、200、225 250 315、350 400
电缆、电线配管及断路器保护配合总结
1、低压断路器的分类 是指额定电压为交流、工频1000V及以下的低压断路器，灭弧介质主要是空气，部分为真空。按照额定电流的大小，分为微型断路器（模压外壳式）、塑壳断路器和框架式断路器（开启式或万能式）。微型断路器，额定电流不超过63A。塑壳断路器，额定电流不超过600A。框架断路器，额定电流不超过4000A。 真空断路器主要用于中高压（3.6~40.5kV）范围内。 2、空气开关的技术参数 2.1 开断极数 对于微型断路器来说，用于开断单相的断路器开断极数分为：1P+N、1P、2P。1P——单极断路器，具有热磁脱扣器，仅控制火线，模数18mm； 1P+N——单极+N断路器，同时控制火线和N线，但是只有火线有热磁脱扣功能，模数同样为18mm； 2P——单相2极断路器，同时控制火线和N线，且都具有热磁脱扣功能，模数为2x18=36mm。 总结：a）为减少成本，用1P就可以，但是上级断路器必须有漏电脱扣功能，检修时为防止火、零线错乱造成事故，必须切断上级电源；b）为检修时避免
火、零线错乱造成事故，可采用1P+N；c）用1P前提是照明配电箱必须具备漏电脱扣功能，至少进线要用漏电断路器。 2.2 额定电流 1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80 A 100A 125A 150A 225A 400A 2.3 辅助功能SD OF——辅助触点；MX——分励脱扣器；MV——过压脱扣器；MN——欠压脱扣器；VE——漏电保护。 以上符号是以施耐德厂家符号定义的，不同的厂家有不同的符号。 2.4 过流脱扣曲线 过电流脱扣器包括瞬时过电流（I set3）脱扣器、定时限过电流（I set2）脱扣器(又称短延时过电流脱扣器)、反时限过电流（I set1）脱扣器(又称长延时过电流脱扣器)。 断路器具有过载保护和短路保护。过载保护属于热脱扣，它采用双金属片来执行操动。热脱扣属于长延时过电流脱扣。短路保护属于磁脱扣，它采用U形结构和快速击打线圈执行操动。磁脱扣属于瞬时过电流脱扣或短延时过电流脱扣。定时限过电流脱扣器主要用于保证保护电器动作的选择性。 C型脱扣曲线 主要分为B、C、D和K型脱扣曲线。B特性适用于纯阻性负载和低感照明回路，
配电变压器保护方式的配置
现时10kV配变保护方式的配置一般有两种：一种利用断路器；另一种利用负荷开关加熔断器组合。这两种配置方式在技术和经济上各有优缺点，本文对这两种方式进行综合比较分析。 一在环网供电单元时的情况 （1）环网供电单元的接线形式 环网供电单元由间隔组成，一般至少有3个间隔，包括2个环缆进出间隔和1个变压器回路间隔，如下图所示。 （2）环网供电单元保护方式的配置 环缆馈线与变压器馈线间隔均采用负荷开关，通常为具有接通、隔断和接地功能的三工位负荷开关。变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护。实际运行证明，这是一种简单、可靠而又经济的配电方式。 （3）环网供电单元保护配置的比较 负荷开关用于分合额定负荷电流，具有结构简单、价格便宜等特点，但不能开断短路电流，增加高遮断容量后备式限流熔断器为保护元件，可开断短路电流，将两者结合起来，可满足配电系统各种正常和故障运行方式下操作保护的要求。断路器兼具操作和保护两种功能，但其结构复杂，造价昂贵，大量使用不现实。环网柜中大量使用负荷开关加熔断器组合装置，把操作与保护功能分别由两种简单、便宜的元件来实现，即用负荷开关来完成大量发生的负荷合分操作，而采用高遮断容量后备式限流熔断器对极少发生短路的设备起保护作用，既可避免使用操作复杂、价格昂贵的断路器，又可满足实际运行的需要。 综上所述可以看出：断路器具备所有保护功能与操作功能，但价格昂贵。负荷开关与断路器性能基本相同，但它不能开断短路电流。负荷开关加高遮断容量后备式限流熔断器组合，可断开短路电流，部分熔断器的分断容量比断路器还高，因此，使用负荷开关加高遮断容量后备式限流熔断器组合不比断路器效果差，可费用却可以大大降低。 （4）负荷开关加高遮断容量后备式熔断器组合的优点 1）开合空载变压器的性能好 环网柜的负荷种类，绝大部分为配电变压器，一般容量不大于1250kVA，极少情况达1600kVA，配电变压器空载电流一般为额定电流的2%左右，环网柜开合空载变压器小电流时，性能良好，不会产生较高过电压。 2）有效保护配电变压器 特别是对于油浸变压器，采用负荷开关加高遮断容量后备式限流熔断器比采用断路器更
智能配电仪表与低压断路器的配合
智能配电仪表与低压断路器的配合 美国能源控制公司中国代表处徐瑞新杜昌军 随着改革开放和国家城乡电网改造，以及WTO组织的加入。目前，越来越多的工程项目要求输配电系统实现智能化管理。对于用户和设计院来说，面临着各种电器元件间的选型与配合问题，现以进口主流框架断路器(ACB)与美国能源控制公司（AEC）智能配电仪表的配合为例，阐述一下观点，以供设计选型参考。 1. 低压断路器 1.1 以进口ABB公司SACE Emax E3系列智能型低压断路器为例 首先，从E3系列智能型低压断路器所配的智能型控制装置说起。 [SACE PR111型微处理器的过流保护装置简称PR111型； SACE PR112型微处理器的过流保护装置简称PR112型； SACE PR113型微处理器的过流保护装置简称PR113型。] a.通讯功能： PR111~PR113型均自带通讯接口，且有通讯功能。 b. 测量功能： PR111型不包含测量和显示功能； PR112型仅能测量电流（相，中性，接地故障）触头损耗、操作次数； PR113型可以测量显示电流（相，中性，接地故障）触头损耗、操作次数、剩余电 压、电网频率、有效功率、无效功率、视在功率、功率因数、有效能量、无效能量、视在能量、谐波失真；但测量精度不高仅供参考。 c. 保护功能： PR111型为简易型，保护功能不如PR112型和PR113 型的强劲。具体比较请参阅附录二 d. 市场价位： SACE PR112 AEC4620 型约2.5万人民币 SACE PR113 智能型控制器智能配电仪表智能型控制器 选配PR113 型比选配PR112型的E3断路器平均价格高出3万元人民币左右。
塑壳开关的选用与电缆20120210
塑壳开关的选用与电缆 1、塑壳开关有三种： 1）普通型：价格较低，整定级差较大，通常按1.25倍整定且不可调： 如壳架250A可整定为：200A、250A； 如壳架400A可整定为：320A、400A； 2）热磁可调型: 价格略高，整定级差适当，通常按1.25倍整定但四档可调（0.7/0.8/0.9/1.0）：如壳架250A可整定为：200A(140/160/180/200)、250A(175/200/225/250)； 如壳架400A可整定为：320A(224/256/288/320)、400A(280/320/360/400)； 3）电子可调型（智能型）:价格较高，整定范围加大，通常按1.25倍整定且九档可调 （0.4/0.45/0.5/0.55/0.63/0.7/0.8/0.9/1.0）： 如壳架250A可整定为：200A(80~200)、250A(100~250)； 如壳架400A可整定为：320A(128~320)、400A(160~400)； 2、技术分析： 1）普通型：由于整定级差较大且整定电流不可调，故对电缆选择不利： 如壳架250A可整定为：200A、电缆只能选YJV-3*70+1~2*35(235A)； 250A、电缆只能选YJV-3*95+1~2*50(290A)； 如壳架400A可整定为：320A、电缆只能选YJV-3*120+1~2*70(340A)； 400A、电缆只能选YJV-3*185+1~2*95(450A)； 2）热磁可调型：由于整定电流四档可调，故有利于电缆的合理选择： 如壳架250A可整定为：200A(140/160/180/200)、 由于增加了180A这一挡，电缆可选YJV-3*50+1~2*25(185A)； 250A(175/200/225/250)； 由于增加了225A这一挡，电缆可选YJV-3*70+1~2*35(235A)； 如壳架400A可整定为：320A(224/256/288/320)、 由于增加了288A这一挡，电缆可选YJV-3*95+1~2*50(290A)； 400A(280/320/360/400)； 由于增加了360A这一挡，电缆可选YJV-3*150+1~2*70(390A)； 3）电子可调型（智能型）:整定范围加大（0.4~1.0）且九档可调没有必要： 由于塑壳开关的壳架及整定电流通常是按1.25倍整定的，一般0.7~1.0就已能满足电 缆选择和壳架选择的要求： 如壳架250A可整定为：200A(80~200)、250A(100~250)；可选壳架100A/160A/250A； 如壳架400A可整定为：320A(128~320)、可选壳架160A/250A/400A； 电子可调型（智能型）增加了短路瞬动功能，一般一、二级配电仅需要短路短延时功 能、而不需要短路瞬动功能；只有当其处于三、四级（末端）时才需要有此功能；
用跌落式熔断器作配电变压器保护时的选配
用跌落式熔断器作配电变压器保护时的选配 10kV配电变压器高压侧保护装置广泛采用跌落式熔断器，实践证明这是一种较经济、简便、有效的方法。跌落式熔断器能在变压器内部故障时断开电源，又便于投、切变压器的正常操作。但是，如果选用不当，可能会出现故障时无法断开电源或正常运行时误断开变压器的情况，因此对跌落式熔断器的选用必须予以重视。 1 跌落式熔断器的工作原理 跌落式熔断器由瓷绝缘子、接触导电系统和熔管三部分组成。正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。 2 跌落式熔断器的选用 首先，安装地点的短路容量应在跌落式熔断器额定断流容量范围内。若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。 3 熔丝的选择 熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。实践中常按以下原则选择：配电变压器容量为160kVA以下的，熔丝按变压器额定电流的2～3倍来选；配电变压器容量为160kVA及以上的，按～2倍选择。 熔丝的选择还必需考虑熔丝的熔断特性能否与上级保护时间相配合，这是决定采用熔丝保护能否生效的关键问题。配电线路的速断保护动作时间很短，约为左右。根据熔丝的特性曲线，在内使熔丝熔断的电流应不小于额定电流的20倍。这一数据是保证熔丝与首端断路器配合的必要条件。 实际运行中，对于具有50MVA以上的短路容量的变电所，50～150mm2铝线为干线，在距变电所1km以内的1250kVA以下的配电变压器，或者2km以内的800kVA以下的变压器，以及10km以内的400kVA变压器出口短路电流都可以达到熔丝额定电流20倍以上(熔丝按倍选择)。对于配电线路的过流保护，动作时由于时间长，就更容易配合了。由此可见，对于大多数配电变压器可采用熔丝做保护。我市配电变压器的保护基本都是采用跌落式熔断器，只有少数大容量配电变压器高压侧采用六氟化硫断路器做保护。熔丝具体规格的选择可参考表1： 表1 熔丝规格
电缆电线及开关配合选型表
一、电缆、电线及开关配合选型表 注1：截面表中，（）外为常用截面，（）内数字为大量电缆叠加时采用截面 注2：400A以上采用单芯电缆或等截面电缆并联 注3：照明采用4+1型，动力采用3+2型 注4：电流互感器规格20，30，40，50，75，100，150，200，300，400，500， 600，800，1000 二、桥架、线槽规格 桥架：宽度200，300，400，500，600，800，（1000） 高度60，100，150 CT200×60 线槽：50×50 100×50 150×50 150×75 用于敷设电线及弱电线缆，不能用于敷设电力电缆
