电压迟滞比较器
电压迟滞比较器
电压迟滞比较器（Voltage Hysteresis Comparator）是一种常见的电子元器件，常被用于电压比较和开关控制等应用中。
它的作用是根据输入电压的大小关系，输出高电平或低电平信号。
本文将从原理、工作方式、应用场景和优缺点等方面对电压迟滞比较器进行介绍。
一、原理
电压迟滞比较器的原理基于正反馈，通过改变阈值电压的大小来实现对输入信号的比较判断。
其基本原理是将输入电压与参考电压进行比较，当输入电压高于阈值电压时，输出高电平信号；当输入电压低于阈值电压时，输出低电平信号。
而阈值电压的大小可以通过改变迟滞参数来调节。
二、工作方式
电压迟滞比较器通常由一个比较器和一个正反馈网络组成。
比较器具有两个输入端，一个是输入电压Vin，另一个是参考电压Vref。
正反馈网络通过改变阈值电压的大小来实现迟滞参数的调节。
当输入电压高于阈值电压时，比较器输出高电平信号，正反馈网络使得阈值电压上升；当输入电压低于阈值电压时，比较器输出低电平信号，正反馈网络使得阈值电压下降。
通过这种方式，电压迟滞比较器可以实现对输入信号的比较和判断。
三、应用场景
电压迟滞比较器在电子电路中有广泛的应用。
以下是一些常见的应用场景：
1. 电压比较器：电压迟滞比较器可以用来比较两个电压的大小关系。
例如，在电源管理电路中，可以使用电压迟滞比较器来检测电池电压是否低于设定阈值，从而实现电池电量的监控和报警功能。
2. 开关控制：电压迟滞比较器可以用来控制开关的状态。
例如，在自动控制系统中，可以使用电压迟滞比较器来检测温度或湿度等传感器的输出信号，从而实现对风扇、加热器等设备的控制。
3. 电压稳压器：电压迟滞比较器可以用来实现电压稳压器的过载保护功能。
当输出电压超过设定阈值时，电压迟滞比较器会输出高电平信号，触发过载保护电路，从而保护负载和稳压器。
4. 模拟电子开关：电压迟滞比较器可以用来实现模拟电子开关的功能。
通过输入信号的大小关系，可以控制输出信号的开关状态，从而实现对模拟电路的控制。
四、优缺点
电压迟滞比较器具有以下优点：
1. 精度高：电压迟滞比较器在比较和判断输入信号时具有较高的精度和稳定性，能够准确地根据阈值电压进行判断。
2. 响应速度快：电压迟滞比较器在输入信号发生变化时能够快速响
应，输出信号的切换速度较快。
3. 灵活性强：通过调节迟滞参数，可以灵活地改变阈值电压的大小，适应不同的应用场景。
然而，电压迟滞比较器也存在一些缺点：
1. 电源噪声：在电源电压不稳定或存在噪声干扰时，电压迟滞比较器的输出信号可能会产生误判或抖动。
2. 温度漂移：电压迟滞比较器在不同温度下的阈值电压可能会发生漂移，导致判断误差。
3. 功耗较高：由于需要工作在高速状态下，电压迟滞比较器的功耗较高。
电压迟滞比较器是一种常见的电子元器件，通过改变阈值电压的大小来实现对输入信号的比较和判断。
它在电压比较、开关控制、电压稳压和模拟电子开关等应用中具有广泛的应用。
虽然具有高精度、快速响应和灵活性强等优点，但也存在电源噪声、温度漂移和功耗较高等缺点。
在实际应用中，需要根据具体情况选择合适的电压迟滞比较器，并注意解决其缺点带来的问题。

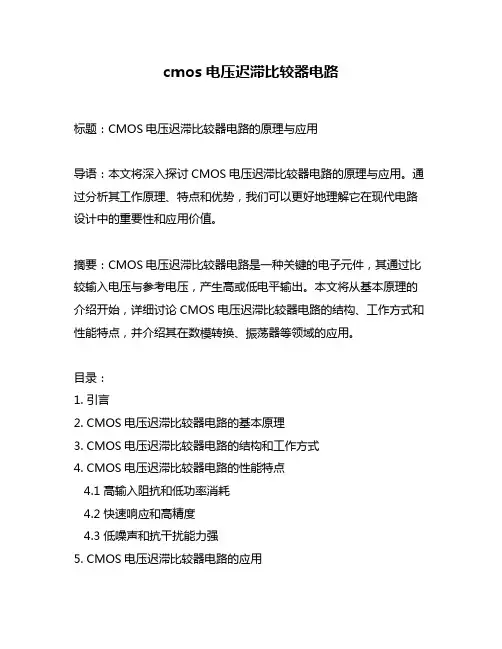

cmos电压迟滞比较器电路
cmos电压迟滞比较器电路标题：CMOS电压迟滞比较器电路的原理与应用导语：本文将深入探讨CMOS电压迟滞比较器电路的原理与应用。
通过分析其工作原理、特点和优势，我们可以更好地理解它在现代电路设计中的重要性和应用价值。
摘要：CMOS电压迟滞比较器电路是一种关键的电子元件，其通过比较输入电压与参考电压，产生高或低电平输出。
本文将从基本原理的介绍开始，详细讨论CMOS电压迟滞比较器电路的结构、工作方式和性能特点，并介绍其在数模转换、振荡器等领域的应用。
目录：1. 引言2. CMOS电压迟滞比较器电路的基本原理3. CMOS电压迟滞比较器电路的结构和工作方式4. CMOS电压迟滞比较器电路的性能特点4.1 高输入阻抗和低功率消耗4.2 快速响应和高精度4.3 低噪声和抗干扰能力强5. CMOS电压迟滞比较器电路的应用5.1 数模转换5.2 振荡器5.3 其他应用领域6. 我对CMOS电压迟滞比较器电路的个人观点和理解7. 总结1. 引言CMOS电压迟滞比较器电路是一种用于比较输入电压和参考电压的重要元件。
它在现代集成电路设计中发挥着关键作用，广泛应用于数模转换、振荡器以及其他各种电路设计中。
在本文中，我们将对CMOS 电压迟滞比较器电路进行深入研究，以更好地了解其原理、结构、性能特点和应用。
2. CMOS电压迟滞比较器电路的基本原理CMOS电压迟滞比较器电路通过将输入电压与参考电压进行比较，输出高或低电平。
其基本原理基于MOS管的开关特性。
当输入电压大于参考电压时，输出结果为高电平；当输入电压小于参考电压时，输出结果为低电平。
这种电路可以通过调整参考电压的阈值、电流源和电压迟滞等参数，实现不同的比较功能。
3. CMOS电压迟滞比较器电路的结构和工作方式CMOS电压迟滞比较器电路一般由输入级、差分放大器和输出级等部分组成。
输入级主要负责将输入电压进行增益放大，差分放大器用于进行输入电压和参考电压的比较，并输出差分信号，输出级将差分信号转化为高或低电平输出。
简单电压比较器迟滞比较器ppt课件
从波形可以看出，uI的 变化在±UT之间时，uo 不变，表现出一定的抗
干扰能力。两个阈值电
压的差值愈大，电路的
抗干扰能力愈强，但灵
敏度变差；因此应根据
具体需要确定差值的大
小。
43
※讨论题 设计一个电压比较器，使其电压传输特性
如图（a）所示，要求所用电阻值在20~100kΩ之间。
3
解：根据电压传输特性可知，输入电压作用于同相输
R
－
+
uo
+
U+
uo
+Uom
U+L 0
U+H ui
R1
R2
-Uom
uo
ui
R
－ +
+
uo
UR
0
R1
R2
U+L U+H
ui
32
迟滞 比较器
ui
2.迟滞比较器(上行)（同相滞回比较器）
R
－
+
+
uo
uo +UOM
以前学习 的过零同 相比较器
0
U+-U-
R1
R2
-UOM
当uo= -UOM
R 2
u
R +R i
R 2u
R +R i
+
R 1
R +R
U om
UR
35
1
2
1
2
加上参考电压后的迟滞比较器(上行)传输特性：
uo
R
UR
－ +
+
uo
描述同相迟滞电压比较器的工作原理,列写输入输出关系
描述同相迟滞电压比较器的工作原理,列写输入输出关系
同相迟滞电压比较器是一种基于操作放大器的电路，可以将输入信号与参考电压进行比较，并根据比较结果输出高电平或低电平。
工作原理如下：
1. 输入信号经过一个可变电阻器控制的放大器，放大器输出的电压与参考电压一起进入比较器。
2. 比较器中包含了一个内部参考电压，当输入电压高于参考电压时，比较器输出高电平。
3. 但若输入电压低于参考电压，则比较器不会立即将输出转换为低电平，而是有一个称为迟滞电压的阈值，只有当输入电压低于迟滞电压时，比较器才会切换输出为低电平。
4. 迟滞电压的大小由一个电容器和一个负反馈电阻决定，当输入电压下降到迟滞电压以下时，电容器将开始放电，放电过程中输出电压始终保持为高电平。
5. 当电容器放电到一定程度时，输出电压才会切换为低电平，此时比较器处于一个稳定状态。
因此，同相迟滞电压比较器输出电平只有在输入电压高于参考电压或低于迟滞电压时才会发生变化，输入输出关系如下：
1. 当输入电压高于参考电压时，比较器输出高电平；
2. 当输入电压低于参考电压但高于迟滞电压时，输出保持高电平；
3. 当输入电压低于迟滞电压时，输出电平切换为低电平。
总之，同相迟滞电压比较器可以实现输入信号与参考电压的比较，并在一定程度上消除输入信号的噪声干扰。
迟滞比较器
UR
(4--4)
加上参考电压后的传输曲线
uo
U+L
U+H
0
ui
(4--5)
2、上行的迟滞比较器
R
－
+
uo
+
ui
u+=0 时翻转， 可以求出上下
限。
R1
R2
R2 R1 R2
UH
R1 R1 R2
UomBiblioteka 0R2 R1 R2
UL
R1 R1 R2
Uom
0
UH
R1 R2
Uom
UL
R1 R2
U om
(4--6)
迟滞比较器
分析：
1、下行的迟滞比较器 1、因为有正反馈， 所以输出饱和。
ui
R
－
+
uo
+
UR
R1
R2
2、当uo正饱和时：
UR
R1 R1 R2
Uom
UH
3、当uo负饱和时：
比较电压由原 来的输出决定
UR
R1 R1 R2
Uom
UL
(4--1)
传输特性
下限
uo
Uom
U+L
0
U+H-U+L称为回 差
上限 U+H
ui
-Uom
小于回差的干扰不会引起跳转
跳转后增大了U+-U- 加速跳转
(4--2)
输入正弦波的情况
ui
U+H
t
U+L
uo
Uom
t
-Uom
(4--3)
加上参考电压后的上下限
迟滞比较器门限电压计算
迟滞比较器门限电压计算门限电压是迟滞比较器的参考电平，当输入电压高于门限电压时，输出低电平；当输入电压低于门限电压时，输出高电平。
一个常见的应用是将门限电压设置在输入电压变化的中间位置，实现输入信号的滞后放大。
为了计算迟滞比较器的门限电压，我们需要了解一些基本参数和公式。
假设迟滞比较器的输入电压为Vin，输出电压为Vout，门限电压为Vth。
根据比较器的工作原理，当Vin>Vth时，Vout取低电平，当Vin<Vth时，Vout取高电平。
Vth = Vref * (1 + R2/R1)其中Vref为参考电压，R1和R2为电阻。
在实际应用中，参考电压Vref可以通过稳压器电路或放大电路来提供。
其数值的选择应该充分考虑电源稳定性和系统设计的需要。
而电阻R1和R2的选择则会直接影响到门限电压的数值。
一般情况下，电阻R1可以选择为一个固定的值，而电阻R2可以根据需要进行选择。
为了实现滞后放大的功能，可以将门限电压设置在输入电压变化的中间位置。
假设输入信号变化范围为Vin_min～Vin_max，需要在这个范围内选择一个合适的门限电压Vth。
通过调整电阻R2的数值，可以实现门限电压的调节。
例如，假设输入信号变化范围为0V～1V，我们希望在0.5V处设置门限电压。
假设参考电压Vref为2.5V，可以选择R1为10kΩ，通过代入公式计算得到R2的数值为：Vth = 2.5V * (1 + R2/10kΩ) = 0.5V解方程可得R2=10kΩ。
当输入电压为0.5V时，Vout将变化，当输入电压高于0.5V时，Vout取低电平，当输入电压低于0.5V时，Vout取高电平。
需要注意的是，实际电路中还需要考虑电阻值的精度和可用范围、参考电压的稳定性以及其他元器件的影响等因素。
因此，在实际设计中，还需要综合考虑这些因素，进行调整和优化。
总结起来，迟滞比较器的门限电压计算需要考虑输入信号变化范围、参考电压以及电阻参数等因素。
迟滞比较器原理及计算
迟滞比较器原理及计算迟滞比较器（Hysteresis Comparators）是一种电路器件，用于将一个电压信号进行比较，并在输入信号穿过设定阈值时提供一个输出。
其原理基于正反馈，可以提供一种滞后效应，使得输出在阈值之间有一个死区。
迟滞比较器的原理如下：当输入电压超过上限阈值时，输出切换到高电平，然后输入电压必须降低到下限阈值以下，输出才能切换回低电平。
这种死区效应有助于排除输入信号的噪声，并提高比较器的稳定性。
常见的迟滞比较器电路包括基于运算放大器（OP-AMP）和正反馈电阻网络构成的非反转比较器。
迟滞比较器的工作原理导出了其计算方式。
在理想情况下，假设电压源的输入为V_in，上限阈值为V_upper，下限阈值为V_lower，输出电压为V_out。
则当输入电压超过上限阈值时，输出电压切换为高电平，当输入电压低于下限阈值时，输出电压切换为低电平。
常见的计算方式是基于迟滞比较器的振幅范围（或称为迟滞窗口）来确定。
振幅范围是指上限阈值与下限阈值之间的差值，即V_upper - V_lower。
选择合适的振幅范围可以在输入信号的变化过程中提供适当的抗干扰能力。
为了更好地理解迟滞比较器的计算，可以考虑一个经典的非反转迟滞比较器电路，其中上限阈值为V_upper，下限阈值为V_lower，输入电压为V_in，输出电压由一个比较器和正反馈网络决定。
根据电路设计和正反馈网络的选择，我们可以计算出适当的上限阈值和下限阈值，以及输出状态的切换时刻。
总之，迟滞比较器通过正反馈的设计提供一个滞后效应，使得输出在输入信号穿过设定阈值时有一个死区。
其计算方式可以基于阈值的选择和正反馈网络的特性来确定。
迟滞比较器被广泛应用于各种电子设备和电路，如电压比较、斜率计算器、峰值检测等领域。
迟滞比较器
迟滞比较器单门限电压比较器虽然有电路简单、灵敏度高等特点，但其抗干扰能力差。
例如，在单门限电压v中含XX_01中，当比较器的图I有噪声或干扰电压时，其输入和所示，输出电压波形如图XX_01VvV附近出现干扰，由于在==REFthI VvV，导致将时而为，时而为OLOOH比较器输出不稳定。
如果用这个v去控制电机，将出现输出电压O频繁的起停现象，这种情况是不允许的。
提高抗干扰能力的一种方案是采用迟滞比较器。
．电路组成1迟滞比较器是一个具有迟滞回环所示为特性的比较器。
图XX_02aXX_01图反相输入迟滞比较器原理电路，它是在反相输入单门限电压比较器的基础上引入了正反馈网络，如其传输特性如图XX_02b所示。
Vv位置互换，就可组成将与REFI同相输入迟滞比较器。
(a)2．门限电压的估算由于比较器中的运放处于开环状态或正反馈状态，因此一般情况vv不下，输出电压与输入电压IO成线性关系，只有在输出电压发生跳变瞬间，集成运放两个输入(b) 端之间的电压才可近似认为等于图XX_02零，即（1）或设运放是理想的并利用叠加原理，则有（2）word编辑版．vVVVV和下门限电压的不同值（根据输出电压），可求出上门限电压或TOLOT+–OH分别为（3）（4）门限宽度或回差电压为（5），则由式(3)~(5)XX_02a所示，且可求得设电路参数如图，和。
3．传输特性开始讨论。
设从，和vvv增加当由零向正方向增加到接近前，不变。
当一直保持IOIvVvVV下跳到下跳到，到略大于。
再增加，，则同时使由POLOHOIv保持不变。
Ovv不变，将始终保持只有当，则若减小，只要oIV。
其传输特性如图XX_02b跳到所示。
时，才由OH v的变化而改变的。
由以上分析可以看出，迟滞比较器的门限电压是随输出电压o它的灵敏度低一些，但抗干扰能力却大大提高了（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持）word编辑版．word编辑版．。
迟滞比较器运算
迟滞比较器运算
滞回比较器又称迟滞比较器，是一个具有迟滞回环传输特性的比较器。
它的运算过程相对复杂，下面以一个实例进行说明：
假设要设计一个电池欠压保护电路，该电路使用双阈值迟滞比较器，以18.5V作为低阈值电压，高阈值电压在18.5V到24V之间，即选择21V作为高阈值电压。
首先，确定比较器的负输入端。
通过两个分压电阻进行分压，这两个分压电阻的取值既不能过大也不能过小。
电池的阈值设置为18.5V到21V，而电池标称电压值为24V，最大值为29V，综合考虑后选择在21V时保证流过分压电阻的电流为1mA左右。
因此，选择R1=20K，R6=1K。
其次，计算阈值电压变化时U1的值。
当BATT=18.5V时，U1=18.5乘以R6/R1+R6=0.88V；当BATT=21.0V时，U1=21.0乘以
R6/R1+R6=1V。
然后，计算比较器输出高电平和低电平时的等效电路。
当U1=0.88V 时，比较器输出低电平，忽略R3、R4支路，此时电源电压为5V，保持电路1mA电流，可确定R5+R2等于5K上下，选择R5=1K，
R2=4K。
最后，确定R3的阻值。
通过以上步骤，就可以完成双阈值迟滞比较器的运算。
需要注意的是，上述示例仅为基本原理，实际运算过程中还需要考虑许多因素，如输入信号的频率、噪声、比较器的响应时间等。
滞回电压比较器原理及特性
滞回电压比较器原理及特性滞回电压比较器滞回比较器又称施密特触发器,迟滞比较器。
这种比较器的特点是当输入信号ui逐渐增大或逐渐减小时，它有两个阈值，且不相等，其传输特性具有“滞回”曲线的形状。
滞回比较器也有反相输入和同相输入两种方式。
UR是某一固定电压，改变UR值能改变阈值及回差大小。
以图4(a)所示的反相滞回比较器为例，计算阈值并画出传输特性图4 滞回比较器及其传输特性(a)反相输入；(b)同相输入1，正向过程正向过程的阈值为形成电压传输特性的abcd段2，负向过程负向过程的阈值为形成电压传输特性上defa段。
由于它与磁滞回线形状相似，故称之为滞回电压比较器。
利用求阈值的临界条件和叠加原理方法，不难计算出图4(b)所示的同相滞回比较器的两个阈值两个阈值的差值ΔUTH=UTH1–UTH2称为回差。
由上分析可知，改变R2值可改变回差大小，调整UR可改变UTH1和UTH2，但不影响回差大小。
即滞回比较器的传输特性将平行右移或左移，滞回曲线宽度不变。
图5 比较器的波形变换(a)输入波形；(b)输出波形例如，滞回比较器的传输特性和输入电压的波形如图6(a)、(b)所示。
根据传输特性和两个阈值(UTH1＝2V, UTH2=–2V)，可画出输出电压uo的波形，如图6(c)所示。
从图(c)可见，ui在UTH1与UTH2之间变化，不会引起uo的跳变。
但回差也导致了输出电压的滞后现象，使电平鉴别产生误差。
图6 说明滞回比较器抗干扰能力强的图(a)已知传输特性；(b)已知ui 波形；(c)根据传输特性和ui波形画出的uo波形。
迟滞比较器门限电压计算
迟滞比较器门限电压计算迟滞比较器是一种电路，它可以通过比较输入电位的大小来确定输出状态。
门限电压是指比较器正向和反向输出的阈值电位值，也就是当输入电位小于门限电压时，比较器的输出为低电平；当输入电位大于门限电压时，比较器的输出为高电平。
在迟滞比较器中，门限电压具有一定的迟滞效应，即输出电位的变化要等到输入电位超过门限电压一定的范围后才会发生。
门限电压的计算取决于比较器的具体电路结构和工作原理。
下面以基于电阻分压原理的迟滞比较器为例，简要介绍门限电压的计算方法。
图中的R1和R2分别为两个电阻，用于将输入电压分压到比较器的正向和反向输入端。
比较器输出的高低电平分别接到R3和R4，形成一个反馈电路。
当Vin的值高于Vth+时，比较器的输出为高电平，将R3上的电压拉高；当Vin的值低于Vth-时，比较器的输出为低电平，将R4上的电压拉低。
这种电路结构的特点在于，当输出电压上升或下降到一定程度时，反馈电路的作用会增强或减弱，从而使输出电压更加稳定。
假设比较器的输入电压范围为-Vin_max~Vin_max，输入电压变化量为ΔVin，我们可以通过下面的公式求得门限电压的大小：Vth+ = Vp * (R1 / (R1 + R2)) + Vn * (R2 / (R1 + R2)) + Vr * (R3 / (R3 + R4))。
Vth- = Vp * (R1 / (R1 + R2)) + Vn * (R2 / (R1 + R2)) + Vr * (R4 / (R3 + R4))。
其中，Vp和Vn分别为比较器正向和反向输入端的参考电压，一般为VCC/2；Vr为反馈电路的电阻，其值可根据需要进行调整。
上式中的分压系数(R1/(R1+R2))和(R2/(R1+R2))分别为输入电压在两个电阻上的分压比例，反映了输入电压在比较器两个输入端的占比。
通过合理选取R1、R2和Vr的值，可以实现所需的门限电压大小和迟滞效应。
