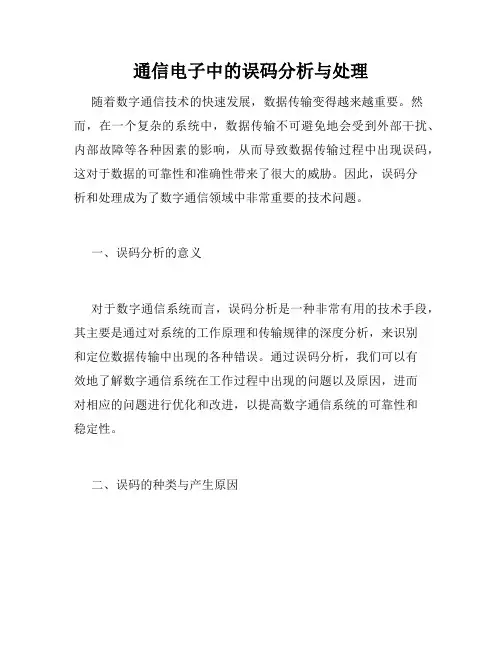

通信电子中的误码分析与处理
通信电子中的误码分析与处理随着数字通信技术的快速发展，数据传输变得越来越重要。
然而，在一个复杂的系统中，数据传输不可避免地会受到外部干扰、内部故障等各种因素的影响，从而导致数据传输过程中出现误码，这对于数据的可靠性和准确性带来了很大的威胁。
因此，误码分析和处理成为了数字通信领域中非常重要的技术问题。
一、误码分析的意义对于数字通信系统而言，误码分析是一种非常有用的技术手段，其主要是通过对系统的工作原理和传输规律的深度分析，来识别和定位数据传输中出现的各种错误。
通过误码分析，我们可以有效地了解数字通信系统在工作过程中出现的问题以及原因，进而对相应的问题进行优化和改进，以提高数字通信系统的可靠性和稳定性。
二、误码的种类与产生原因误码是指在数字通信过程中，接收终端接收到的信息与发送终端发送的信息发生了不一致的现象。
从其产生原因来看，误码主要可以分为外部干扰和内部故障两类。
外部干扰：当数字信号传输过程中受到外部干扰时，往往会导致部分信号失真，从而产生误码。
常见的外部干扰有电磁干扰、天气干扰等。
内部故障：数字通信系统内部设备出现故障时，同样会导致误码的出现。
例如，数据传输线路出现了断电或损坏等，都会导致信号传输的中断和误码的出现。
三、误码分析和处理技术误码分析和处理技术主要是针对数字通信系统中发生误码的情况，对误码进行定位和诊断，从而实现相应的问题处理和修复。
常见的误码分析和处理技术包括：1、模拟分析技术：该技术主要是通过数据采集、谱分析、频谱扫描等方法，对数字信号进行精细的分析和建模，以识别信号的各种参数以及可能出现的误码的类型和原因。
2、数字分析技术：该技术主要是针对数字信号进行分析和处理，对接收数据进行解码、解压、纠错等处理，从而实现对误码的识别、定位和修复。
3、测试仪器技术：该技术主要是通过测试仪器进行误码测试，对误码进行统计和分析，从而得到误码产生的原因和方式，并针对性地进行优化和改进。
四、误码分析与处理的应用误码分析和处理技术在数字通信系统中有着广泛的应用，并已经成为了数字通信系统中不可或缺的一部分。
数据通信纠错编码方式
纠错编码方式简介2.1 奇偶监督码奇偶校验码也称奇偶监督码，它是一种最简单的线性分组检错编码方式。
其方法是首先把信源编码后的信息数据流分成等长码组，在每一信息码组之后加入一位(1比特)监督码元作为奇偶检验位，使得总码长n(包括信息位k和监督位1)中的码重为偶数(称为偶校验码)或为奇数(称为奇校验码)。
如果在传输过程中任何一个码组发生一位(或奇数位)错误，则收到的码组必然不再符合奇偶校验的规律，因此可以发现误码。
奇校验和偶校验两者具有完全相同的工作原理和检错能力，原则上采用任一种都是可以的。
由于每两个1的模2相加为0，故利用模2加法可以判断一个码组中码重是奇数或是偶数。
模2 加法等同于“异或”运算。
现以偶监督为例。
对于偶校验，应满足故监督位码元a 0可由下式求出：(2－2)不难理解，这种奇偶校验编码只能检出单个或奇数个误码，而无法检知偶数个误码，对于连续多位的突发性误码也不能检知，故检错能力有限，另外，该编码后码组的最小码距为 =2，故没有纠错码能力。
奇偶监督码常用于反馈纠错法。
2.2 行列监督码行列监督码是二维的奇偶监督码，又称为矩阵码，这种码可以克服奇偶监督码不能发现偶数个差错的缺点，并且是一种用以纠正突发差错的简单纠正编码。
其基本原理与简单的奇偶监督码相似，不同的是每个码元要受到纵和横的两次监督。
具体编码方法如下：将若干个所要传送的码组编成一个矩阵，矩阵中每一行为一码组，每行的最后加上一个监督码元，进行奇偶监督，矩阵中的每一列则由不同码组相同位置的码元组成，在每列最后也加上一个监督码元，进行奇偶监督。
如果用×表示信息位，用 表示监督位，由矩阵码的结构可如图6－5所示，这样，它的一致监督关系按行及列组成。
每一行每一列都是一个奇偶监督码，当某一行(或某一列)出现偶数个差错时，该行(或该列)虽不能发现，但只要差错所在的列(或行)，没有同时出现偶数个差错，则这种差错仍然可以被发现。
矩阵码不能发现的差错只有这样一类：差错数正好为4倍数，而且差错位置正好构成矩形的四个角，如图6－ 5中所示有的差错情况。
纠错码 原理与方法
纠错码原理与方法纠错码是一种用于数据传输和存储中的错误检测和纠正技术，它可以在数据传输或存储过程中检测出错误并纠正它们，保证数据的完整性和准确性。
纠错码广泛应用于通信、存储系统以及各种数字设备中，是保障数据可靠性的重要手段。
本文将介绍纠错码的原理和常见的纠错方法。
首先，我们来了解一下纠错码的原理。
纠错码是通过在数据中添加冗余信息来实现错误检测和纠正的。
在数据传输或存储过程中，发送端会对原始数据进行处理，生成一定的冗余信息，并将原始数据和冗余信息一起发送或存储。
接收端在接收到数据后，会对接收到的数据进行解码，利用冗余信息进行错误检测和纠正。
通过对比原始数据和冗余信息，接收端可以判断出数据是否存在错误，并进行相应的纠正操作。
这种基于冗余信息的错误检测和纠正技术，就是纠错码的基本原理。
其次，我们来介绍一些常见的纠错方法。
常见的纠错码包括海明码、RS码、BCH码等。
海明码是最早被广泛应用的一种纠错码，它通过在数据中添加校验位来实现错误检测和纠正。
RS码是一种广泛应用于光盘存储系统中的纠错码，它通过在数据中添加多项式编码来实现错误检测和纠正。
BCH码是一种应用广泛的纠错码，它通过在数据中添加有限域上的线性块码来实现错误检测和纠正。
这些纠错方法在不同的应用场景中都有着重要的作用，可以根据具体的需求选择合适的纠错码来保障数据的可靠性。
除了以上介绍的常见纠错方法，还有一些新型的纠错码正在不断被提出和研究，如LDPC码、Turbo码等。
这些新型纠错码在一定程度上提高了纠错性能和编码效率，为数据传输和存储领域带来了新的发展机遇。
总之，纠错码作为一种重要的错误检测和纠正技术，在数据传输和存储中具有着不可替代的作用。
通过对纠错码的原理和常见的纠错方法进行了解，可以更好地理解纠错码的工作原理和应用场景，为数据的可靠性提供保障。
希望本文对读者对纠错码有所帮助，谢谢阅读！。
通信电子中的数字信号差错检测与纠正技术
通信电子中的数字信号差错检测与纠正技术随着数字通信技术不断地发展和完善，数字信号的传输效率和信道容量得到了大幅提升，然而，数字信号在传输过程中仍然会出现各种差错，这些差错使得数字信号无法被准确地恢复。
为了解决这一问题，通信电子领域中涌现出了一种技术，即数字信号差错检测与纠正技术。
数字信号差错检测有什么作用？数字信号差错检测是一种能有效检测数字信号在传输过程中发生错误的技术。
其可以在接收端检测到从发送端到接收端之间出现的差错，从而对这些差错进行纠正。
数字信号差错检测可以检测出位错、帧错、跳变、噪声等一系列的问题，为保证数字信号的传输质量提供了保障。
关于数字信号差错检测的原理数字信号差错检测的原理主要是通过在发送端增加一些冗余信息来实现的。
这些冗余信息也被称为检验位，用于检测数据的正确性。
一旦接收到发生错误的数字信号，接收端就可以根据检验位的信息推测出数字信号存在错误的区域，并进行差错纠正操作。
目前，数字信号差错检测技术主要有以下几种：1. 奇偶校验码(Error Detection Code)奇偶校验码是在传输数据所对应的代码后，再增加一位“校验位”，校验位的值取决于实际数据中1的数量，如果实际数据中1的数量是偶数，则校验位设为0；否则设为1。
接收端在接受到数据之后，会对数据的每一个位和校验位进行比对，如果发现不匹配的情况，则说明发生了差错。
2. 循环冗余校验码(Cyclic Redundancy Check)循环冗余校验码是在传输数据中附加几个冗余位，然后对这些数据进行CRC算法的计算，将余数附加到数码流（即帧）中。
接收端接收到帧时，同样进行CRC计算，比较结果来判断帧是否在传输过程中发生了差错。
3. Hamming码(Error Correction Code)大多数检错方法只能检测错误，无法进行纠正。
但是，Hamming码是一种可以纠正单字节差错的方法。
Hamming码的核心在于利用冗余位与数据位之间的对应关系，可以通过比对冗余位和数据位的关系，来纠正位错。

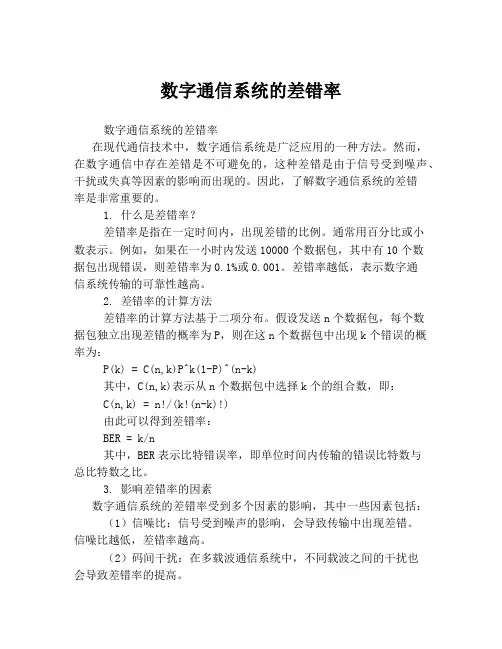

数字通信系统的差错率
数字通信系统的差错率数字通信系统的差错率在现代通信技术中，数字通信系统是广泛应用的一种方法。
然而，在数字通信中存在差错是不可避免的，这种差错是由于信号受到噪声、干扰或失真等因素的影响而出现的。
因此，了解数字通信系统的差错率是非常重要的。
1. 什么是差错率？差错率是指在一定时间内，出现差错的比例。
通常用百分比或小数表示。
例如，如果在一小时内发送10000个数据包，其中有10个数据包出现错误，则差错率为0.1%或0.001。
差错率越低，表示数字通信系统传输的可靠性越高。
2. 差错率的计算方法差错率的计算方法基于二项分布。
假设发送n个数据包，每个数据包独立出现差错的概率为P，则在这n个数据包中出现k个错误的概率为：P(k) = C(n,k)P^k(1-P)^(n-k)其中，C(n,k)表示从n个数据包中选择k个的组合数，即：C(n,k) = n!/(k!(n-k)!)由此可以得到差错率：BER = k/n其中，BER表示比特错误率，即单位时间内传输的错误比特数与总比特数之比。
3. 影响差错率的因素数字通信系统的差错率受到多个因素的影响，其中一些因素包括：（1）信噪比：信号受到噪声的影响，会导致传输中出现差错。
信噪比越低，差错率越高。
（2）码间干扰：在多载波通信系统中，不同载波之间的干扰也会导致差错率的提高。
（3）失真：在信道传输过程中，信号可能会受到失真的影响，导致接收端无法正确地解码。
失真会导致差错率的增加。
4. 差错控制技术为了降低数字通信系统的差错率，有许多差错控制技术可供选择。
其中一些技术包括：（1）前向纠错码：在发送数据之前加入纠错码，以允许接收端检测和更正传输中的错误。
（2）自适应均衡：通过调整均衡器系数和反馈路径以适应信道的变化，从而降低差错率。
（3）多路径干扰消除：通过接收多个信号路径并进行信号处理，从而降低多路径干扰和多径衰落的影响。
综上所述，数字通信系统的差错率是影响通信质量的一个重要指标。
数据通信中的错误检测与纠正方法
数据通信中的错误检测与纠正方法标题：数据通信中的错误检测与纠正方法引言：随着信息技术的快速发展和普及，数据通信在我们的日常生活中扮演着越来越重要的角色。
然而，由于多种原因，数据在传输过程中可能会出现错误。
为了确保数据的准确和完整性，错误检测和纠正方法变得至关重要。
本文将介绍常见的数据通信中的错误检测与纠正方法，并分步骤详细说明每种方法的原理和应用。
一、奇偶校验（Parity Check）1. 原理：奇偶校验是一种简单的错误检测方法。
通过在传输的数据中添加一个奇偶位，使得传输的数据中“1”的个数为奇数或偶数。
接收方在接收到数据后进行奇偶校验，如果奇偶位与接收到的数据中“1”的个数不一致，则认为数据传输出现错误。
2. 应用：常用于低速数据传输和简单通信协议，如串口通信和电子邮件。
二、循环冗余检验（Cyclic Redundancy Check，CRC）1. 原理：CRC是一种基于多项式除法的错误检测方法。
发送方需要选择一个生成多项式，并使用该多项式对待发送数据进行除法运算，得到余数后附加在数据后一起发送。
接收方将接收到的数据再次进行除法运算，如果余数为0，则认为数据传输正确。
2. 应用：常用于高速数据传输和网络通信，如以太网和无线通信。
三、海明码（Hamming Code）1. 原理：海明码是一种具有纠错能力的编码方式。
将待发送的数据按照一定规则进行编码，使得接收方能够检测并纠正一定数量的错误位。
海明码通过在数据中添加冗余位实现纠错功能。
2. 应用：常用于存储介质（如硬盘）和数字通信系统，如磁盘驱动器和无线传感器网络。
四、重复发送与确认应答1. 原理：重复发送与确认应答是一种简单有效的纠错方法。
发送方将数据分成多个块，并连续发送给接收方，接收方在接收到每个数据块后进行确认应答。
如果发送方未收到确认应答或者接收到错误的确认应答，将重新发送相同的数据块。
2. 应用：常用于无线通信和流媒体传输，如实时视频和音频传输。
毕业设计78基于ARQ的数字通信系统纠检错方法
第一章绪论1.1研究背景:一提到通信,自然地被理解为传统的远程数据通信。
其实除了传统的通信外,由于计算机具有很强的数据处理能力,数据在计算机各部分的传递本身就是通信.无论是什么样的通信,都对数据传输的可靠性提出了更高的要求。
所谓数据传输的可靠性，是指当数据在信道上传输时，对于噪声干扰所造成的错误，接收端能够发现或自动纠正的性能。
这种能够发现设置能纠正错误的数据传输系统被称为差错控制系统。
完成差错控制的主要手段之一是，对所传信息（数据）进行编码，即利用代数的方法，给信息附加一些保护数据，使这些保护数据和所传输数据之间建立起一些相互约束关系，从而完成编码。
另一方面，为了更有效地进行差错控制，在纠错编码的基础上，利用正反两个信道，收端把信息收到正确与否的情况及时通知发端确定是否需要重发。
这样就构成了收发双方的自动应答关系，这样的系统就称作ARQ差错控制系统。
提高数据传输的可靠性，有两种途径：或者增加发送信号的功率，提高接收端的信号噪声比；或者采用编码方法对信道差错进行控制。
前者经常受到条件限制，不是所有情况都能采用。
后者是建立在Shannon理论基础上的，近十年发展起来差错控制编码技术。
编码和提高发送功率都能在接收端有效地抑制噪声信号，而有效地在噪声中恢复出有用信号。
从这个意义上说，差错控制编码中的编码和提高发送信号功率是等效的。
把编码技术应用到通信中，对信道中燥声产生的差错进行控制，组成一个差错控制通信系统。
目前利用的都是ARQ技术和FEC技术（前向纠错技术）。
FEC技术虽然效率比较高，但它的可靠性远不如ARQ技术。
此外，FEC技术对信道的适应能力比较差，无论信道优劣，它的效率都是一个恒定值。
ARQ技术的应用范围极为广泛，目前它已应用在电报系统、电传系统、传真通信系统、计算机通信网、卫星通信、计算机存贮系统等。
ARQ 技术之所以得到广泛应用是由于它有一系列的优点。
首先它实现简单、可靠性高，对信道具有很大的适应能力。
数字通信实验报告 实验二
数字通信实验报告实验二一、实验目的本次数字通信实验二的主要目的是深入了解和掌握数字通信系统中的关键技术和性能指标，通过实际操作和数据分析，增强对数字通信原理的理解和应用能力。
二、实验原理1、数字信号的产生与传输数字信号是由离散的数值表示的信息，在本次实验中，我们通过特定的编码方式将模拟信号转换为数字信号，并通过传输信道进行传输。
2、信道编码与纠错为了提高数字信号在传输过程中的可靠性，采用了信道编码技术，如卷积码、循环冗余校验（CRC）等，以检测和纠正传输过程中可能产生的错误。
3、调制与解调调制是将数字信号转换为适合在信道中传输的形式，常见的调制方式有幅移键控（ASK）、频移键控（FSK）和相移键控（PSK）。
解调则是将接收到的调制信号还原为原始的数字信号。
三、实验设备与环境1、实验设备数字通信实验箱示波器信号发生器计算机及相关软件2、实验环境在实验室中，提供了稳定的电源和良好的电磁屏蔽环境，以确保实验结果的准确性和可靠性。
四、实验步骤1、数字信号产生与编码使用信号发生器产生模拟信号，如正弦波、方波等。
通过实验箱中的编码模块，将模拟信号转换为数字信号，并选择合适的编码方式，如 NRZ 编码、曼彻斯特编码等。
2、信道传输与干扰模拟将编码后的数字信号输入到传输信道模块，设置不同的信道参数，如信道衰减、噪声等，模拟实际传输环境中的干扰。
3、调制与解调选择合适的调制方式，如 PSK 调制，将数字信号调制到载波上。
在接收端，使用相应的解调模块对调制信号进行解调，恢复出原始的数字信号。
4、性能分析与评估使用示波器观察调制和解调前后的信号波形，对比分析其变化。
通过计算误码率、信噪比等性能指标，评估数字通信系统在不同条件下的性能。
五、实验结果与分析1、数字信号编码结果观察不同编码方式下的数字信号波形，分析其特点和优缺点。
例如，NRZ 编码简单但不具备自同步能力，曼彻斯特编码具有良好的自同步特性但编码效率较低。
2、信道传输对信号的影响在不同的信道衰减和噪声条件下，接收信号的幅度和波形发生了明显的变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字通信系统数据纠错方法研究内容摘要：通信系统包括数字通信系统和模拟通信系统，其实除了传统的通信外，对于现在的计算机拥有很强的数据处理能力以及数据分析能力，数据在计算机各部分的传递就是通信，不管什么样的通信，对通信系统的传输的可靠性需要较高的要求。
我国的通信系统正处于世界通信系统的领先地位，其规模和水平已经达到国际水平，但是有些问题仍难以突破也就是数据传输的可靠性，所谓可靠性其实就是数据在信道传输的时，能够对外界噪声干扰所造成的错误数据，接收端能够发现并且纠正这些错误的性能。
这性能系统叫做差错控制系统，完成差错控制系统的主要方式一是对传输的信息进行编码，利用代数的方法给信息提供一切保护数据，完成这些保护数据与传输数据之间建立一种互相约束的关系，从而完成编码。
差错控制包含两种类型，一是“反馈纠错”，二是“前向纠错”，从这两类纠错方式又衍生出了“混合纠错”。
关键词：数字通信系统传输数据编码纠错前言现在对于数字通信系统传输数据纠错这块，在日新月异的当今社会拥有许多方式方法，这里通俗的简介了一种纠错方式就是差错控制纠错方式。
对于数字通信系统数据纠错方法其实有很多，如提高发送信号的功率，提高接收端的信号噪声比，或者采用编码方法进行控制，前者通常都会受到条件的限制，并不能在任何情况下都能采用。
对于采用编码方法进行控制，它是简历在Shannon理论基础上的，近几十年发展较为快速的差错控制编码技术，采用对信息编码提高发送功率有效地抑制噪声信号在接收端的干扰，从而更有效地在噪声信号中提取并恢复你所需要的传输信号。
总而言之，提高发送信号功率与差错控制编码是等价的。
1 绪论1.1差错控制编码的简介当今世界需要的通信系统是必须具备能够自行发觉发错的能力以及自身系统采取纠正错误措施的能力，以确保数据传输的可靠性，要尽可能的使差错控制在所我们能够直接的的小范围。
在接收端对信号的差错进行编码并进行校验检查，判定在此过程传输一单位帧中有无产生了错误、差错。
现在纠正错误的编码我们一般采用的是反馈重发的方式来进行检测和纠正。
在此检测过程中需要接收方收完一个单位帧后向发送端反馈一个信息是否正确的反馈信息。
使发送端能够在接受到发送端所发送出的反馈信号之后确定该帧已经被发送完毕，反之则需要一直重复发送信号直到接收端接收到正确信号为止。
在传输信道传输数据时，外界噪声的影响以及数据传输不可能达到理论理想状态，对于一些传输数据的误差在接收终端是不可避免的。
在基本原理的信息序列附加上监督码元从而使差错控制编码转换成纠错编码，通过冗余的码元，将毫无规则或者规则性不强的信号转化成为拥有规律的信号，差错控制译码是根据信号码元的规律来鉴别传输过程中是否产生错误，进而改正错误。
大多数差错控制编码都是利用FPGA技术去实现，该课题主要是想通过比较一些编码技术的不同，发现它们之间的相同与不同支出，这样为适合领域找到适宜的编码提供便捷。
该课题主要研讨循环冗余差错校验编码（CRC）、卷积码、线性码，利用FPGA去完成，而CRC校验的使用则是在程序库在数据存储和数据通讯等领域，确保数据的完整和正确性，我们就必须采用检测手段。
CRC编码是诸多校验里比较常用的，CRC的全名为循环冗余校验，CRC的优点在于检测错误能力强，成本低，易于用编码器及检测电路实现。
对于检错能力的高低来看，未能检测出错误几率仅为0.0047%以下，性能以及成本上筹划，都大大地优于奇偶校验及算数和校验等方式（参考文献）。
1.2 EDA技术综述当今社会大规模集成电路技术的不断拓新以及电子产品的飞速发展，EDA技术已经成为当今电子设计领域的主流，主要涉及有军事，医疗，民用电器等领域。
电子技术CAD基础上我们衍生出了EDA计算机软件系统，EDA是在计算机上进行操作、运行、制图、仿真，EDA技术里面融汇了电子技术，处理器技术，信息处理技术以及智能化处理技术的新型技术的应用。
利用EDA计算机软件系统，设计师可以对市场的需求并且可以从一些特殊的定义、合计出完整的电子系统，计算机系统可以替我们去出力大部分的工作，并且能够把电子产品从电路设计、细性能分析到设计出IC版图或PCB版图的整个完整经历的计算机上自动处理并且完成。
2 应用EDA技术实现差错编码控制技术通过在数字通信系统数据纠错方法利用差错编码控制技术，利用卷积码、CRC 编码、线性码去完成数字通信系统的纠错。
运用FPGA技术可以完成CRC编码应用，编写代码我们可以运用VDHL语言，一次进行编译，下载，仿真。
2.1 循环冗余差错控制校验码的设计在设计过程中，思路是采用至上而下的设计方式。
根据整体的布局规划出模块外部功能，包括输入输出引脚定义和功能，也就是将小型芯片的功能布局完整，然后设计出芯片的外部特性以及功能，然后再完成芯片设计的细节问题。
下面简介CRC编码通过工作原理，基本概念，原则，生成方法，算法，校验电路实现，这里仅仅是对原理简介。
CRC即循环冗余校验码（Cyclic Redundancy Check）：是数据通信领域中最常用的一种差错校验码，其特征是信息字段和校验字段的长度可以任意选定。
循环冗余检查（CRC）是一种数据传输检错功能，对数据进行多项式计算，并将得到的结果附在帧的后面，接收设备也执行类似的算法，以保证数据传输的正确性和完整性。
3卷积编码的仿真3.1卷积编码的基本原理由一个有k入段、n输出端、m位移寄存器所构成的一个有限有记忆系统构成了卷积码的编码器，一般而言被称为时序网络。
描述该类时序网络的方法有很多种，一般我们大致分为两类型，解析表示法与图形表示法。
解析法包含有码多项式法、离散卷积法、生成矩阵法，我们运用不同的方式方法去描述卷积码编译码的过程，如码树法、矩阵法、状态图法以及篱状图法等，若我们采用不同的方法去描述卷积码的编码器则其与译码的方法有很大的关系。
例，在代数译码时，采用矩阵法译码原理的描述和理解比较适宜。
但是利用树码和网格图能够更明了的直观的了解概率译码的过程和译码的性能。
类似的（n、k）线性分组码，卷积码也用生成矩阵和监督矩阵来叙述。
（参考文献）3.2 卷积编码的仿真信号流程可由内努力二进制生产器产生一个0,1等概序列来表示，通过卷积编码器对输入的二进制序列进行卷积编码，用BPSK调制方式对信号进行调制，再者加入信道噪声再通过BPSK解调后送入Viterbi译码器进行硬裁断译码，最后由误码统计后显示输出，然后经过数据选通器把最后的结果输出到工作区间。
（参考文献）。
3.3仿真模块的参数设置以及重要参数的意义完成建立仿真模块之后，需要对各个模块分别进行设置后进行运行仿真。
有三项参数在贝努利二进制序列产生器模块中产生:第一项为probability of a zero取值为0.5，则表示1和0呈现的概率是等价的。
Initial seed表示随机种子数。
不同的二进制序列由不同的随机种子数产生。
一个特定的二进制序列由特定的随机种子产生。
Sample time=0.0002表示抽样时间，等同于输出的二进制序列符号持续时间为0.0002秒。
Samples per frame代表每帧的抽样数用来确定抽样点的多少。
Frame-based outputs是用来决定帧的输出模式。
（参考文献）。
随后进行卷积编码器模块的运行和仿真，误比特统计模块的运行和仿真，数据选通器模块的运行和仿真，对参数进行记录以及对参数数据分析，参数的意义。
3.4卷积编码器VDHL仿真波形分析仿真前设置输入信号序列为datain=“1111”,速率为32bit/s，对应的时钟为31.24us。
其结果证明，卷积编码输出dataout=“11111010010000000001”所对应的速率为64bit/s,与理论分析结果一致。
4线性分组码的FPGA实现4.1线性分组码的基本概念和原理以k个码元分成一个信息组的信息序列成为分组码。
将信息组遵照一定的规律形成r个多余的码元则是编码器的任务，形成一切长为n=k+r的码子，我们拥有2k个信息组，不同信息组编码器将输出不同码字，2k个信息组拥有2k个不同的码字。
长度为n的2k个码字集合称为一个（n,k）分组码，K表示信息位的数目，N表示码长，r=k/n成为分组码的码率，这个参数是非常重要的。
将信息员所提供的二元信息序列分成等长的不同的信息组，若信息位长为k,信息组则可能有2k个取值。
编码器则按照一定的规律，将输入的信息序列进行编制，编制成长度为n的码字，信息元为码字的前k位，信息组必须与字码相对应。
若各个校验元与之前的k个信息源之间呈线性关系，那么该码为线性分组码。
4.2线性码进行差错控制的仿真运用EDA技术绘制出仿真电路图，对电路图进行评估分析设计最优化，对仿真电路图各个模块进行测试评估，对测试出来的结果进行记录并且记录下重要参数以便对系统的性能进行优化。
4.3线性分组码的误码率分析分析仿真结果，对其误码率进行分析，参数分析，写下各个参数代表其在此系统中的所代表的含义，以及对某一项参数进行性深入解析，加入不同的数据参数与参数之间进行比较，找出最优。
4.4线性分组码编码的仿真结果记录仿真结果，书写结果报告，解析仿真波形分析，画出波形对波形进行分析。
5结束语本课题对于数字通信系统数据纠错方法研究进行浅谈，总结出在现代通信中运用比较出差错控制编码具备的高性能优点，同时在现代通信系统中EDA技术的渗透，以及VHDL语言软件的运用还是有许多不足。
基于VDHL语言、应用FPFA 开发的差错编码控制技术有效地解决了现代通信问题中的传输错误以及传输错误中的纠正，信号传输的高效性得以保证。
此次课程研究有许多不足，绘图并没有在此报告中体现，参数分析也不够具体，另外此次课程选用先进的EDA软件平台进行开发测试，将所有的程序进行编译和仿真实验，经过不断的测试，调试，总结出来差错控制编码是有效地解决数字通信系统数据纠错的良好渠道，确保信息的可靠性，完成信号的有效传输。
总的来说，此次课设设计报告还是比较成功的，深入浅出，对自己也算是一种突破，对于在设计报告实验报告中出现的困难自己还是有刻苦的能力去寻找方法解决他。
最后感谢孙活老师的给予我们这次实践的机会，让自己有所经验，以致于的毕业不会那么困惑。
参考文献[1]潘松、黄继业.EDA技术与VHDL.清华大学出版社[2]侯伯亨、顾新。
VHDL硬件描述语言与数字逻辑电路设计。
西安电子科技大学出版社[3]黄载禄殷蔚华。
通信原理。
科学出版社[4]李白萍、吴文梅通信原理与技术人民邮电大学出版社[5]樊昌信、曹丽娜:通信原理,国防工业出版社 ,2006.7,P69-89。
