高压系统受电方案(10KV)
电解10K高配站受、授电方案
祥光铜业工程电解车间10KV高配站受、授电方案一、受电前准备1.技术准备：熟知受、授电规范规程，模拟受、授电操作。
2.安全用具准备:高压绝缘鞋、绝缘手套、高压验电器、编织接地线和粉沫灭火器二、受电前的检查项目1. 仔细检查进线电源电缆的绝缘和接线情况。
2. 拆除所有临时供电电源。
（直流屏除外）3. 确认所有10KV出线断路器、10KV母联断路器及隔离手车、10KV 过电压保护器、电压互感器均在断开位置。
4. 确定10KV柜体内主断路器、接地刀闸均在断开位置。
5. 确定两回路进线柜AH1、AH6均在分闸位置，并送上控制电源及操作电源。
就地试验开关柜操作回路正确，并模拟保护电流差动电流跳闸，光字牌报警正确无误。
6. 模拟两段进线与母联柜的连锁关系，动作正常无误。
7. 消防器材到位，安全通道无阻，安全警示牌齐全。
三、10KVⅠ、Ⅱ段母线受电操作程序1.确认 AH1、AH6断路器均应在试验位置，送上10KVⅠ、Ⅱ段控制电源和合闸电源。
合上AH1、AH6进线柜控制电源及合闸电源，投入所以的保护。
2.通知总降压10KV开关站对AH1和AH6进线柜电缆受电。
通过总降压开关站得知进线电缆已受电。
将进线柜AH1下端PT小车推入工作位置，通过测量确认电压正常。
3.将AH1断路器从试验位置推向工作位置。
合上AH1进线断路器，这时10KVⅠ段母线受电。
通过AH3 10KV PT 检查电压AB、BC、CA、dadn 是否正常。
4.确认母线电压正常后，将AH4 隔离手车推入工作位置，然后将AH5母联断路器推入工作位置，合上母联断路器AH5 。
这时10KV Ⅱ段母线受电，检查AH11 10KV PT电压的指示AB、BC、CA、dadn是否正常5.将AH3 Ⅰ段PT和AH11 Ⅱ段 PT 二次定相，确定PT相序正确，母线相序一致，然后断开AH5 开关。
6.将进线柜AH6 下端PT小车推入工作位置，通过测量确认二次电压正常。
7.将AH6 主断路器从试验位置推向工作位置。
10KV开关站受电方案
热电（304）开关站冲击受电方案编制: XXXXX校核: XXXX审核: XXXX审定: XXXX二零一一年七月十日10kv开关站冲击受电方案一、组织机构1、领导小组组长：副组长：成员：现场指挥：消缺负责人：2、职能机构（1）综合协调组组长：成员：（2）安全组组长：成员：（3）作业组301操作人员：304操作人员：二、冲击范围1、两条10kV馈线电缆2、 10kV Ⅰ、Ⅱ段母线及PT。
3、 15变1#、2#变压器。
4、 15变0.4kV Ⅰ、Ⅱ段母线。
三、冲击送电前的准备工作及相关说明1、两条10kV馈线电缆；10kV Ⅰ、Ⅱ段母线及PT；15变1#、2#变压器；15变0.4kV Ⅰ、Ⅱ段母线等送电范围内的设备安装、接线和调试工作全部结束，人员撤回。
所有安全措施拆除，所有标示悬挂结束，所有开关、地刀全部拉开，具备受电条件。
2、两条10kV馈线电缆；10kV Ⅰ、Ⅱ段母线及PT；15变1#、2#变压器；15变0.4kV Ⅰ、Ⅱ段母线等绝缘测试合格。
3、各种试验报告，资料齐全，工作数据正确，传动试验合格，所有保护均正确动作，保护装置正常，验收合格。
4、操作人员培训合格，安全消防用品齐备，检验合格。
5、 301总控室、304高压运行班以及调度室之间的通信必须畅通。
6、拉开301总变侧10A45开关、10A45甲刀闸、10A44开关、10A44甲刀闸，合上304开关站10B01开关及10B02开关，合上10B00母联开关，拉开304开关站所有馈线开关及PT手车，从301总变侧10A45乙刀闸、10A44乙刀闸处测量相间绝缘，核实相序正确。
四、冲击送电步骤1、301总变至304开关站两条10kV馈线电缆的冲击送电合上10A45甲、10A45乙刀闸；10A44甲、10A44乙刀闸。
用10A45、10A44开关冲击两条10kV馈线电缆各3次。
注意：确认10B01、10B02开关确在拉开位置。
2、304开关站10kV Ⅰ、Ⅱ段母线及PT的冲击送电、核相（1）拉出10B91手车及各分支开关手车，用10B01开关冲击10kV Ⅰ段母线1次。

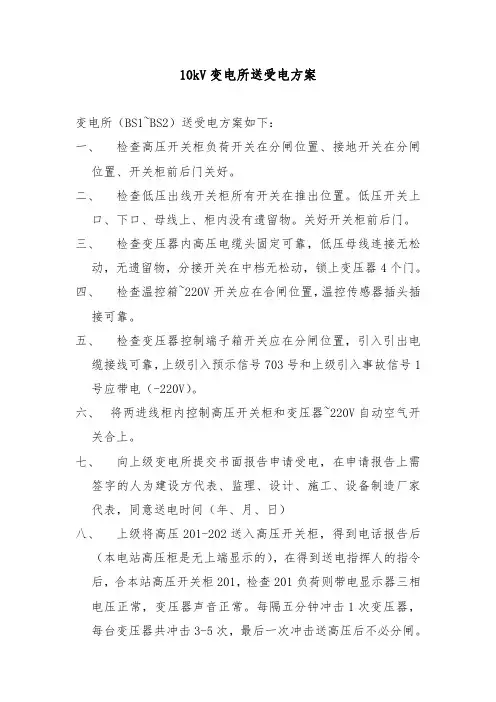

10kV变电所送受电方案案例
10kV变电所送受电方案变电所（BS1~BS2）送受电方案如下：一、检查高压开关柜负荷开关在分闸位置、接地开关在分闸位置、开关柜前后门关好。
二、检查低压出线开关柜所有开关在推出位置。
低压开关上口、下口、母线上、柜内没有遗留物。
关好开关柜前后门。
三、检查变压器内高压电缆头固定可靠，低压母线连接无松动，无遗留物，分接开关在中档无松动，锁上变压器4个门。
四、检查温控箱~220V开关应在合闸位置，温控传感器插头插接可靠。
五、检查变压器控制端子箱开关应在分闸位置，引入引出电缆接线可靠，上级引入预示信号703号和上级引入事故信号1号应带电（-220V）。
六、将两进线柜内控制高压开关柜和变压器~220V自动空气开关合上。
七、向上级变电所提交书面报告申请受电，在申请报告上需签字的人为建设方代表、监理、设计、施工、设备制造厂家代表，同意送电时间（年、月、日）八、上级将高压201-202送入高压开关柜，得到电话报告后（本电站高压柜是无上端显示的），在得到送电指挥人的指令后，合本站高压开关柜201，检查201负荷则带电显示器三相电压正常，变压器声音正常。
每隔五分钟冲击1次变压器，每台变压器共冲击3-5次，最后一次冲击送高压后不必分闸。
九、将I段低压主进线柜开关推入运行位置，合上401，检查主进线三相电压正常（~380-400V）。
十、将II段低压主进线柜开关推入运行位置，合上402，检查主进线三相电压正常（~380-400V）。
十一、将I段母线一侧母联开关推入运行位置，合上405，检查三相电压正常（II段母线开关不要推入运行位置）。
十二、核相打开II段母线开关柜后门，两人操作（测试表档位在~500v），Aa Ab Ac、Ba Bb Bc、Ca Cb Cc。
核相正确。
十三、分405，将I段母联开关拉出至推出位置。
十四、填写值班人员表，填写上级值班电话，施工负责人电话表，贴于变电室值班明显位置上，送电时间、考核结束时间标清。
10KV配电室送电方案
XXXXXXXXXXXXXXXXXXXXXXXXXXXX项目XXXX10KV高配室送电方案编制：日期：审核：日期：审批：日期：中国第四冶金建设供热改造工程项目经理部目录一、工程概况 (1)二、编制依据 (1)三、送电前准备工作 (1)四、受送电步骤： (3)五、安全技术措施 (5)六、仪器设备一览表 (6)七、人员组织架构 (6)一、工程概况中国长城铝业供热改造项目能源站高低压配电间设2个计量柜、2个进线柜、2个PT柜、1个隔离柜、1个母联柜、6个馈电柜及10KV配电装置母线分为ⅠⅡ两段，馈线柜下设2台变压器。
本次受电电源引自08配0811、0814馈线柜（见图）。
在受电有关的电气设备安装、调试结束后，为了考验一次系统能否正常投入运行，以及检查二次部分的测量、控制、保护、信号装置的正确性，实现10KV配电室受电的控制目标，为分部试运转创造必要的条件，特编制本方案。
二、编制依据本方案的编写是以设计提供的施工图纸和国家的有关标准、规、安全法规等为依据编写的。
中国新时代国际工程公司设计的施工图纸和系统图。
有关规程及交接验收规：2.1：《电气装置安装工程盘、柜二次回路接线施工及验收规》GB 50171-20122.2：《电气装置安装工程高压电器施工及验收规》GB 50147-20102.3：《电气装置安装工程低压电气施工及验收规》GB20254-20142.4: 《建筑电气工程施工质量验收规》GB50303-20152.5: 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》GB 50148-20102.6: 《电气装置安装工程电气设备交接验收标准》GB50150-20163、设备厂家所附带的技术文件资料。
4、有关的电气试验，运行安全操作规程。
三、送电前准备工作1：电气试验1.1：2500V-5000V高压绝缘电阻测试仪，交流耐压试验设备，直流高压试验器，继电器综合测试仪，放电棒，标准电压表，使用经过试验合格的高压绝缘鞋，高压绝缘手套，防护眼镜。
高压室受电方案
高压室启动受电方案一、受电前的检查项目:1.再次仔细检查进线电源电缆的绝缘和接线情况。
2.拆除所有临时供电电源。
3.确认所有10KV出线柜、两段进线柜、10KV母联柜、10KV电压互感器柜.4.确认10KV柜体各主断路器、接地刀闸、隔离刀闸均应在断开位置。
5.确认AH01、AH10均应在分闸位置，并送上控制电源及储能电源。
6.再次确认AH01、AH10开关柜操作回路正确，并模拟电流跳闸正确。
二、10KVⅠ、Ⅱ段母线受电操作程序1.通过调度得知AH10开关柜下端已受电。
2.将AH10从试验位置推向工作位置。
合上AH10进线主断路器，这时10KVⅡ段母线受电。
将Ⅱ段PT推向工作位置，通过AH10 10KV PT检查电压是否正常。
（AB V BC V CAV dadn）3.准备及合上AH00--1母联断路器，这时10KVⅠ段母线受电，将Ⅰ段PT推向工作位置，且检查AH02 10KV PT电压的指示是否正常。
（AB V BC V CA V dadn）4.再AH02PT和AH12PT二次定相，确认PT相序正确，母线相序一致。
三、行车变受、授电操作程序1.确认10KVⅠ、Ⅱ段母线受电考核时间结束，且均正常，行车变可以进行冲击试验。
2.确认AH07、AH16均应在试验位置，送上控制电源及储能电源，确认低压柜Ⅰ段进线、Ⅱ阶段进线开关在断开位置。
3.再次确认AH07、AH16开关柜操作回路正确，并模拟电流跳闸正确。
4.将AH07及AH16从试验位置推向工作位置。
5.不带行车变AH07开关、AH16开关，向负荷开关冲击一次，合格。
6.将负荷开关合上带行车变AH07开关、AH16开关冲击一次。
7.确认2#行车变进行第一次冲击合闸试验完毕(>10分钟)，，准备进行第二至第五次冲击试验。
8.2#行车变五次冲击试验完毕，且均正常,10KVⅡ段母线可以投入24小时考核。
9.准备及合上1#进线断路器，1#行车变进行第一次冲击合闸试验。
某10kv高配室受电方案_secret
受电方案1. 编制依据1.1 *****设计施工图纸；1.2 由*******工程项目提供的设备图纸及技术文件；1.3 变压器出厂试验报告及合格证；1.4 变压器交接试验报告；1.5高压设备出厂试验报告及合格证；1.5高压设备交接试验报告；1.5高压电缆交接试验报告；1.6电气装置安装工程电气设备交接试验标准GB50150—2006；1.7 ****编制的《电气调试施工方案》。
2 受电范围****高配室。
3 受电必备条件3.1土建施工结束，场地平整，门窗齐全，室内清洁，照明完好；3.2电气安装工程结束，线路连接正确、紧固，设备清洁；3.3电气调试工作全部结束。
微机保护单元整定、系统操作应正确、可靠，符合设计要求，接地装置应符合设计要求；3.4调试记录整理齐全，各种资料齐全；3.5电缆、设备耐压合格，符合《国标》GB50150-2006规范要求；3.6通讯设施、消防、安全措施齐全；3.7开关柜、开关室、变压器防火封堵符合设计要求。
4 组织结构4.1领导小组组长：副组长：组员：4.2操作人员操作人：监护人：5 受电前检查内容5.1核查各项交接试验数据5.1.1变压器试验合格，应符合《国标》GB50150-2006要求；5.1.2高压电力电缆试验合格（见电缆试验报告），符合《国标》GB50150-2006要求；5.1.3开关柜、开关室内高压电气设备交接试验报告，应符合《国标》GB150-2006要求；5.1.4母线绝缘试验合格，各电动开关、隔离开关、接地开关应操作分合正常。
5.2二次保护回路的动作正确性5.2.1检查变压器二次保护回路的动作正确性，报警信号、跳闸动作应正确可靠；5.2.2检查10kV高压开关保护回路的动作正确性，各种保护，报警信号、跳闸动作应正确可靠；5.3外观全面检查内容5.3.1变压器器身、开关室、开关柜内外应清洁，两端母线支柱瓷瓶及隔离开关、过压保护、电压互感器设备表面应清洁，所有设备无坏损；5.3.2所有固定螺栓检查（包括母排连接螺栓、支柱瓷瓶的固定螺栓、接地母线连接螺栓等），应连接紧固。
10kV供电方案的制定要点
10kV供电方案的制定一、训练目标本次训练项目包含制定10kV供电方案应遵循的原则、供电方案的主要内容和注意事项等内容。
通过实际操作，使用电检查人员掌握10kV供电方案制定的方法。
二、训练对象本项目训练对象为用电检查工种级员工。
三、训练学时8学时。
四、训练场地、主要设备和工器具、材料训练场地：典型客户配电训练室。
主要设备：高、低压开关柜，高、低压计量柜，电容器柜等。
五、训练内容（一）制定供电方案的基本原则和基本要求1．制定供电方案的基本原则（1）在满足客户供电质量的前提下，方案要经济合理；（2）符合电网发展规划，避免重复建设；方案的实施应注意与改善电网运行的可靠性和灵活性结合起来；（3）施工建设和运行维护方便；（4）考虑客户发展的前景；（5）特殊客户，要考虑用电后对电网和其他客户的影响；2．制定供电方案的基本要求（1）根据客户的用电容量、用电性质、用电时间，以及用电负荷的重要程度，确定高压供电、低压供电、临时供电等供电方式；（2）根据用电负荷的重要程度确定多电源供电方式，提出保安电源、自备应急电源、非电性质的应急措施的配置要求；（3）客户的自备应急电源、非电性质的应急措施、谐波治理措施应与供用电工程同步设计、同步建设、同步投运、同步管理。
（二）lOkV电压等级供电方式的范围（1）客户用电设备总容量在100kVA〜8000kVA时（含8000kVA）,宜采用lOkV供电。
无35kV电压等级的地区，lOkV电压等级的供电容量可扩大到15000kVA。
（2）下列情况下，用电容量不足100kW，也可采用10kV供电：1）客户提出对供电可靠性有特殊要求，如通信、医疗、广播、计算中心、机要部门等用电；2）对供电质量产生不良影响的负荷，如整流器、电焊机等；3）边远地区的客户，为了利于变压器的运行维护和故障的及时处理，经供用双方协商同意的。
（三）制定10kV供电方案的步骤1.用电负荷性质及级别根据负荷用途，明确负荷性质。
高压供电方案
二、电源方案 7
受电系统方案： 1、接线方式：单母线、双母线等 2、需配变压器台数、型号、自备电源配置 3、主设备安装位置 4、无功补偿配置 5、保护要求（低压总开关、分路开关）
例：高供低计8 供电方案
二、电源方案 受电系统方案：（客户低压侧主接线方式） 1、根据客户用电负荷，低压母线采用单母线接线。 2、配置一台变压器，容量200KVA，依据国家关于节能减排 相关要求及行业标准，建议采用低损耗、节能型的S11型变 压器，无配置自备电源。 3、受电装置设置在厂内东面两车间中间空地位置，位于厂 区用电负荷中心，受电变压器采用台架式安装 。 4、根据客户用电负荷及容量，应切实合理安装无功补偿， 补偿容量应按不小于其变压器额定容量的30%进行配置。 5、根据低压侧额定电流，低压主进开关选择DW15-630型 , 客户分路开关额定开断电流，根据馈线负荷合理配置。
其中，10A, 15A,20A, 30A, 50A, 75A以及它们的十进位倍数或小数为 优先值
• 一次侧：10,12.5,15,20,25,30,40,50.60,75,
100, 125,150,200,250,300,400,500,600,750,
1000,1250,1500,2000等
• 二次侧：1，5。 5A一般用在表计或计量，
1、客户名称：某塑料制品厂。
2、客户申请供电容量：200千伏安。
3、
客户设备清单
负荷性质 加热、动力
动力 动力 动力 照明 合计
设备名称 注塑机 潜水泵 粉碎机 通风机 碘钨灯
功率（千瓦） 80 3 3 1 0.5
数量 3 1 1 3 10
功率合计 240 3 3 3 5 254
需用系数 0.6 0.2 0.4 0.8 1.0
10kv配电室送电方案
10kv配电室送电方案10kV配电室是电力系统中非常重要的一环，用于接收来自高压线路的电能，并将其发送到低压线路供用户使用。
一个合理、安全和高效的送电方案对于电力系统的正常运行至关重要。
以下是一个符合题目要求的10kV配电室送电方案。
一、项目简介本项目是对于某地区的10kV配电室进行送电方案设计。
项目区域包括A、B、C三个重要用电区域，分别供应了医院、学校和商业中心等重要场所。
项目目标是稳定、可靠地向各个用电区域供电，保障其正常运转。
二、网络结构设计1. 高压线路接入：将10kV高压线路接入配电室，采用安全可靠的开关设备进行分段控制。
2. 主变电站：在配电室内设置主变电站，用于将高压电能降压为所需的低压电能。
主变电站采用油浸式变压器，并设有电流互感器和电压互感器进行监测。
3. 开关设备：配电室内设置层叠式开关柜，用于实现各个用电区域的分段控制和电能的分配。
开关柜采用高断裕的真空断路器，确保电能传输的稳定和可靠。
4. 低压线路接出：从配电室出口引出低压线路，通过架空线路或地埋线路连接到各个用电区域。
三、安全保护设计1. 过电压保护：在配电室主开关柜前设置过电压保护装置，包括避雷器和过电压继电器，用于保护设备免受过电压冲击的损害。
2. 过电流保护：各个用电区域的开关柜和变电器等设备上设置过电流保护装置，包括熔断器和差动保护装置，用于及时切断电路，防止设备受到过电流的损伤。
3. 地电位保护：在配电室及其周围设置地网，用于保护设备和人员免受电气泄漏造成的电击。
4. 温度监测：在主变电站和开关设备上设置温度传感器，用于监测设备的工作温度，确保其运行在安全范围内。
5. 防火措施：配电室内采用防火墙和防火涂料，配备灭火器和消防报警系统，确保火灾发生时能够及时进行处置和报警。
四、配电系统运行管理1. 设备维护与检修：定期对主变电站、开关设备等进行维护和检修，并建立完善的管理记录，确保设备的正常运行和安全可靠。
2. 线路巡检：定期对配电线路进行巡视，及时发现线路老化、故障等问题，并进行维修和更换，保障电能传输的稳定性。
10KV中压系统配电设计详解
部引出线负荷的供电，但在操作过程中须对母线
做短时停电。
“倒闸操作”是指：接通电路时，先闭合隔 离开关，后闭合断路器；切断电路时，先断开断 路器，后断开隔离开关。这是因为带负荷操作过 程中要产生电弧，而隔离开关没有灭弧能力，所 以隔离开关不能带负荷操作。例如，在图3.7（a） 中，当需要检修电源Ⅰ时，先断开断路器QF1、 QF2，然后再断开隔离开关QS1～QS4，这时，再 合上母线隔离开关QSW，闭合QS3、QS4，最后再 闭合QF2，恢复全部负荷供电(当电源Ⅱ不能承担 全部负荷时，可先把部分引出回路的非重要负荷 切除)。
分段母线发生故障时，QFW在保护作用下会首先 自动跳开，保证非故障分段母线的持续、正常供 电。
当某段母线发生故障时，分段断路器QFW与
电源进线断路器(QF1或QF2)将同时切断，非故障
段母线仍保持正常工作。当对某段母线进行检修
时，可操作分段断路器QFW和相应的电源进线断 路器、隔离开关按程序切断，而不影响其余各段 母线的正常运行，减少母线故障影响范围。所以 采用断路器分段的单母线接线比采用隔离开关分
停车时间考虑。当与自动启动的发电机组配
合使用时，不宜少于10 min。
（2） 二级负荷的供电系统，宜由两回线路
供电。在负荷较小或地区供电条件困难时，二级
负荷可由一回6 kV及以上专用的架空线路或电缆
供电。当采用架空线时，可为一回架空线供电； 当采用电缆线路时，应采用两根电缆组成的线路 供电，其每根电缆应能承受100%的二级负荷。 （3） 三级负荷的供电系统对电源没有特别
线连接的方式称为单母线接线。
单母线接线方式根据母线分段与否可以分为
不分段接线和分段接线两种；根据进线回数（电 源回数）又可以分为一回进线、双回进线、三回 进线等单母线接线方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒲城70万吨/年煤制烯烃项目脱硫脱硝10KV高压配电装置受电方案
编制：
审核：
批准：
年月日
目录
一、工程概况-----------------------------------------------------------3
二、受电前的准备及受电程序--------------------------------------3
三、质量保证措施-----------------------------------------------------5
四、安全保护措施-----------------------------------------------------6
五、人员安排及联络方式--------------------------------------------7
六、重大危险源预知及措施--------------------------------------------7
一、工程概况
蒲城70万吨/年煤制烯烃项目脱硫脱硝变电所10KV高压配电装置，共有两路10KV电源，来自302G锅炉及空分变电站。
高压盘柜20面，其中Ⅰ、Ⅱ段母线进线电源柜共计2面，母联和隔离柜各1面，全过电压限制装置柜2面，变压器柜8面（2面备用），电动机柜6面（2面备用）。
母线两路受电可并联运行，正常运行时母联开关处于分断状态，当Ⅰ段受电或Ⅱ段受电，其中Ⅰ段发生故障时母联开关可自动或手动投入。
变电所继电保护采用微机综合自动化保护装置，每个回路设独立的保护功能。
二、受电前的准备
（A）受电前准备：
1、技术保证：
a: 提交GB50150—2006所规定的高压操作项目的相关受电设备检验记录（见附件）。
b: 所有设备的二次线路应检查正确无误，与图纸或变更相符。
c: 所有设备动作情况应符合设计要求并动作正常。
d: 所有继电保护的定值由设计院确定设置。
e: 直流供电系统调试完，并投入正常运行。
f: 电气监控系统、五防系统及电气视频系统由厂家调试完毕。
g: 已完调试工作确认表。
项目名称调试人员试验结果备注
高压设备单体合格
二次线路检查与图纸相符
低压试送电完成
继电保护确认完成
直流系统检查正常
2、安全保证：
a: 设置安全围栏，划分受电区域，受电范围警示标志明显。
b: 建立电气室出入登记许可制度。
相关专业后续施工必须办理工作票。
c: 确保通讯畅通。
向参与受电工作人员交底，明确任务。
d: 受电前使用2500V兆欧表检查两路进线电源电缆、母排、配电柜绝缘。
用500V兆欧表检查控制回路绝缘。
e：消防设施按规范设置完备。
f：受电前及时与蒲城70万吨/年煤制烯烃项目生产准备部电调取得联系，申请受电许可后方可受电。
g: 受电范围：脱硫脱硝变电所10KV高压配电装置。
受电程序：
此次脱硫脱硝10KV总体受电过程：Ⅰ段进线柜303H-AHⅠ-03受电、Ⅰ段母线受电；Ⅱ段母线进线柜303H-AHⅡ-06受电、Ⅱ段母线受电；母联、Ⅰ段全过电压限制装置柜、Ⅱ段全过电压限制装置柜小车至冷备状态；隔离小车至冷备状态，检查所有出线接地刀闸是否在合上位置。
1、申请Ⅰ段进线柜303H-AHⅠ-03受电，观察带电显示器是否正常。
2、将Ⅰ段、Ⅱ段全过电压限制装置柜小车推至工作位置。
3、将隔离小车推至运行位置。
4、将母联推至热备用位置。
5、合上Ⅰ段进线柜303H-AHⅠ-03受电开关，在Ⅰ段全过电压限制装置柜
测量PT二次侧电压、相序。
6、合上母联开关，在Ⅱ段全过电压限制装置柜测量PT二次侧电压、相序。
7、在母联柜核相，确认同相。
8、断开母联开关。
9、申请Ⅱ段进线柜303H-AHⅡ-06受电，观察带电显示器是否正常。
10、合上Ⅱ段进线柜303H-AHⅡ-06受电开关，在Ⅱ段全过电压限制装置柜
测量PT二次侧电压、相序。
11、在母联柜核相，确认同相。
12、强制并列合环。
13、受电结束。
三、质量保证措施
1．所有作业人员必须持证上岗，同时具备良好的职业道德和操作技能。
2．各高压设备试验项目和标准按照国标GB50150-2006执行，如业主指定试验方法，在相互协调同意的基础上，可以按业主的要求实施，特殊设备试验按照制造厂提供的标准进行，并希望得到制造厂的配合。
3．系统调试严格按照设计图纸进行。
调试期间如果发现设计问题，应及时向设计人员反映，必要时要求设计人员现场服务。
4．各种试验用的仪表、仪器必须是经过校验合格的且在有效期内。
严禁使用未经校验和在有效期以外的仪器、仪表。
5．做好原始记录和检测报告。
四、安全保护措施
1．现场工作必须执行工作需求制度，工作许可制度，工作监护制度，工作间断、转移及终结制度。
2．现场操作应装设围栏，遮栏，悬挂“有电危险”、“高压危险”等标示牌，并派专人看守，试品两端不在同一地点时，另一段也需派专人看守。
3．高压操作工作不得少于两人，操作发令人应由有经验的人担任。
开始操作前负责人应对全体操作人员详细布置操作中的安全注意事项。
4．操作器具的金属外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固。
5．高压操作区域及已送电的盘箱必须围上安全绳，挂上“有电危险”警示牌。
6．班前要进安全交底，交底内容要详细，并做好安全交底记录。
7．操作结束时，操作人员需拆除自装的接地线、短接线，并对试品进行检查和理清现场。
8．作业前必须穿戴好个人劳防用品，高空超过2米时必须挂好安全带。
9.现场配备干粉灭火器。
10．10KV高压系统受电后，进入该区域施工必须由总包方签发的工作票，并按工作票要求做好相关安全措施后，才能进入。
五、人员安排：
操作总负责：
技术负责人：
安全负责人：
操作发令人：
监护人：
操作人：
测量人：
记录人：
六、重大危险源预知及措施
供配电设施，是由变压器、电压及电流互感器、高压电力电缆、继电保护器、高压柜、蓄电池盘、控制盘、信号盘以及一、二次回路组成一个完整的供配电系统。
在供配电系统中易发触电事故、易发电火灼伤事故。
触电、电灼伤事故预防措施：
1、保持安全操作距离0.7米以上，要求从事电气作业人员必须具备懂得
电气知识，对自己所从事的工作的性质、电工作业规程要熟悉，并经专业培训考试合格取得电工特种操作证（低规证）和高压特种操作证（高规证）后方可从事电气操作和施工调试。
2、必须严格实行三级配电、二级保护“一机一闸”和“一箱一漏”制，应做好保护接零。
3、对供电设备检查、检修和维护时，必须将其前一级电源断开并挂牌警示，共同搞好确认挂牌制度。
4、进行电气设备调试耐压时，两端要设置安全围栏、挂警示牌并有专人监护，耐压设备接地必须良好，设备保护装置可靠，耐压后必须首先放电。
5、电气调试工作的进行时必须有两人以上，一人操作一人监护，操作人员应穿戴符合标准和要求的防护用品，任何情况下严禁带负荷拉合隔离开关。
操作均应按指令进行，试车区域应设围栏和安全警示标志，无关人员不得入内。
6、施工区域中所有已受电或部分受电的高压室、电气室、控制室。
凡是进入该区域施工的任何人员必须办理相应的工作票。
（由甲方办理）
7、停电、送电、验电、装设接地线、悬挂标志牌，装设遮栏，严格执行供配电停电送电制度，持证上岗，对已送电设备执行工作票制度都是安全技术措施不可缺少的制度，必须严格执行。
