立式多喷嘴水喷射真空泵设计
水喷射真空泵机组工作原理
水喷射真空泵机组工作原理
水喷射真空泵机组是一种利用水喷射产生真空的设备，其工作原理是通过水喷射产生高速水流，将空气抽出，从而形成真空。
该机组由水泵、喷嘴、真空室和水箱等组成。
水泵将水从水箱中抽出，经过喷嘴形成高速水流，喷向真空室内的空气。
由于高速水流的冲击作用，空气分子被压缩并向外排放，从而形成真空。
同时，水流中的气泡也被带出，进一步增强了真空效果。
为了保证机组的稳定性和效率，需要对水流进行控制。
一般来说，水流的速度和喷射角度是关键因素。
如果水流速度过快，会导致空气无法被完全排出，从而影响真空效果；如果喷射角度不合适，也会影响水流的冲击力和真空效果。
为了保证机组的安全性和可靠性，需要对机组进行定期维护和检修。
例如，清洗喷嘴和真空室内的积水，检查水泵和水箱的运行状态，以及更换损坏的零部件等。
水喷射真空泵机组是一种简单、高效、环保的真空设备，其工作原理基于水流的冲击力和空气压缩原理。
通过合理的控制和维护，可以实现稳定、可靠的真空效果，广泛应用于化工、制药、食品等行业。
喷射真空泵原理
喷射真空泵原理
喷射真空泵是一种利用流体动力原理，通过高速流体流动来产生负压的装置。
它的工作原理如下：
1. 原料气体进入喷射真空泵：原料气体通过进气口进入喷射真空泵的主体装置。
2. 主流体进入喷射真空泵：主流体（通常是高压水蒸气或压缩空气）通过流入喷射泵的喷嘴，被高速喷射出来。
主流体的压力和速度决定了喷射泵的排气性能。
3. 主流体喷射作用：主流体射出的高速气流会产生负压效应，并与原料气体混合。
4. 混合气体减速：由于主流体喷射速度较高，混合气体会在泵内形成高速流动。
5. 减速及扩散：当混合气体接近喷射泵的出口时，速度逐渐减小，从而导致静压升高。
6. 排出：随着减速和扩散的进行，混合气体压力逐渐降低，使得泵内形成真空区域。
最终，混合气体和部分主流体从泵的出口处排出。
7. 循环：喷射泵会持续不断地接收和排出气体，通过连续循环来增强真空效果。
总结起来，喷射真空泵利用高速流体流动原理，在混合气体中制造负压区域，达到抽取原料气体的目的。
真空喷射泵原理
真空喷射泵原理
真空喷射泵是一种利用高速气流造成真空的装置。
其工作原理可以概括为以下几个步骤：
1. 压缩空气进入喷射器：首先，通过压缩机或压缩空气源将空气压缩至一定的压力，然后将压缩空气送入喷射器。
2. 高速气流引起负压效应：喷射器内部设计有一个高速喷嘴，空气通过该喷嘴喷射出来，形成高速气流。
由于喷嘴的形状和速度的选择，使得空气喷射后周围形成一个低压区域。
3. 空气进气管道产生负压：在喷嘴喷射的高速气流作用下，周围空气会被抽入喷射气流中，形成一股负压效应，并沿着喷射器内部的进气管道被抽入。
4. 负压效应持续扩大：进气管道内的空气也会通过类似的机制，继续吸入周围的空气，从而不断扩大负压效应。
这样，在一定时间内，真空喷射泵可产生高达几百帕（Pa）的真空。
总的来说，真空喷射泵利用高速喷射的气流在喷射器内部形成负压区域，通过进气管道不断吸入外部空气，从而达到产生真空的目的。
喷射泵
空气
水蒸气
水
水蒸气喷射泵是以水蒸气为工作介质，能直接对大气排气的一种射流真空泵。这种泵起动快，占地面积小， 工作压力范围宽，抽气量大，能抽除含有灰尘、腐蚀性和易燃易爆气体。若能利用剩余或废弃的蒸汽就较单级水蒸气喷射泵的压缩比一般不 超过10。
空气喷射泵是利用压缩空气或常压空气作为工作介质。靠气流在喷嘴出口处产生低压来抽吸空气或其他气体， 然后把它压缩排出。根据工作介质是高压空气还是常压空气，分为一般空气喷射泵和大气喷射泵。空气喷射泵的 工作介质耗量大，必须具备容量大的空气压缩机。一般空气喷射泵大多数是单级的。
当要求的真空度不太高时，可以用一定压力的水作为工作流体的水喷射泵来产生真空。水喷射的速度常在 15-30m/s左右。它属于粗真空设备。由于水喷射泵有产生真空和冷凝蒸汽的双重作用，所以应用极为广泛。
概述
喷射泵是一种流体动力泵。流体动力泵没有机械传动和机械工作构件，它借助另一种工作流体的能量做动力 源来输送低能量液体，用来抽吸易燃易爆的物料时，具有很好的安全性。喷射式真空泵是利用通过喷嘴的高速射 流来抽除容器中的气体以获得真空的设备，又称射流真空泵。在化工生产中，常以产生真空为目的。
种类应用
应用范围
喷射泵适用于高温、高压、高真空领域，如真空蒸发、真空干燥、真空制冷、真空蒸馏，还可提升液、碱或 含有磨料的悬浮液，也适用于强辐射的特殊环境。
感谢观看
喷射泵
流体动力泵
01 工作原理
03 种类应用
目录
02 概述 04 应用范围
喷射泵是一种流体动力泵。流体动力泵没有机械传动和机械工作构件，它借助另一种工作流体的能量做动力 源来输送低能量液体，用来抽吸易燃易爆的物料时具有良好安全性。喷射式真空泵是利用通过喷嘴的高速射流来 抽除容器中的气体以获得真空的设备，又称射流真空泵。在化工生产中，常以产生真空为目的。
真空泵的设计范文
真空泵的设计范文引言：真空泵是一种用于产生真空的设备，广泛应用于科研、工业制造和医疗等领域。
它通过吸气和排气的循环作用，将容器内的气体抽取出来，从而形成低压或高真空的环境。
本文将详细介绍真空泵的设计原理、工作特点、几种常见的真空泵类型及其设计要点。
一、真空泵的原理和工作特点真空泵的工作原理基于抽吸和排气的循环作用，通过泵的机械运动或气体压力作用，将容器内的气体抽取出来，从而形成低压或高真空的环境。
真空泵的主要工作特点如下：1.抽气速度高：真空泵能够迅速抽取容器内的气体，加快容器达到所需真空度的速度。
2.范围广：真空泵可以实现广泛的真空度范围，从大气压到高真空。
3.工作稳定：真空泵具有较高的稳定性和可靠性，能够长时间稳定运行。
4.适应性强：真空泵适用于各种气体抽取，包括可燃性、易爆性和有毒气体。
二、常见真空泵的类型及其设计要点1.旋片真空泵旋片真空泵是一种常用的机械真空泵，其设计要点包括：(1)旋片结构：旋片真空泵由转子和固定的圆形外壳组成，转子上有数个可旋转的薄片，通过离心力和摩擦力抽取气体。
(2)密封性能：旋片真空泵的旋转部分需要具有良好的密封性能，以确保抽气效果。
(3)润滑：旋片需经常与外围壳体、旋片之间重新润滑，以减少磨损和摩擦，延长使用寿命。
2.涡轮分子泵涡轮分子泵是一种常用的高真空泵，其设计要点包括：(1)叶轮结构：涡轮分子泵由叶轮和定子组成，通过高速旋转的叶轮使气体获得动能并被排出。
(2)清洗气体：涡轮分子泵需要清洗气体以减少污染，提高抽气效率。
(3)高速运转：涡轮分子泵需要高速旋转以实现高真空度，因此需要设计合适的电机和轴承。
3.磁悬浮离心压缩真空泵磁悬浮离心压缩真空泵是一种新型的无接触式真空泵，其设计要点包括：(1)磁悬浮系统：磁悬浮离心压缩真空泵采用无接触式磁悬浮技术，减少机械磨损和摩擦。
(2)离心结构：磁悬浮离心压缩真空泵具有高速离心结构，能够迅速排出气体。
(3)真空度和流量调节：磁悬浮离心压缩真空泵具有自动控制系统，可以根据需要调节真空度和流量。
真空泵的设计

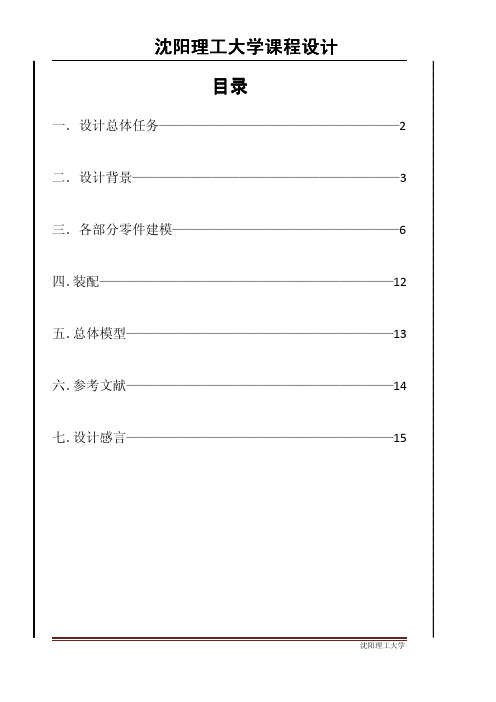

目录一．设计总体任务——————————————————2二．设计背景————————————————————3三．各部分零件建模—————————————————6四．装配——————————————————————12五．总体模型————————————————————13六．参考文献————————————————————14七．设计感言————————————————————15一．设计总体任务1.根据大学期间所学的专业知识，结合日常习中得到的知识，正确的理解真空泵工作原理，参照资料合理设计。
2.结合所掌握知识，对各部分进行建模设计，运用绘图软件UG进行而三维立体设计。
3.使用绘图软件UG进行装配同时建立爆炸视图反映各部分零件之间配合关系。
4.运用三维软件UG将立体图转化成二维图纸。
5.通过此次课程设计达到对产品设计有一个初步的了解认识掌握一定的设计方法。
二．设计背景真空泵（vacuum pump）真空泵是一种旋转式变容真空泵须有前级泵配合方可使用在较宽的压力范围内有较大的抽速对被抽除气体中含有灰尘和水蒸汽不敏感广泛用于冶金、化工、食品、电子镀膜等行业。
真空泵的作用就是从真空室中抽除气体分子，降低真空室内的气体压力，使之达到要求的真空度。
概括地讲从大气到极高真空有一个很大的范围，至今为止还没有一种真空系统能覆盖这个范围。
因此，为达到不同产品的工艺指标、工作效率和设备工作寿命要求、不同的真空区段需要选择不同的真空系统配置。
为达到最佳配置，选择真空系统时，应考虑下述各点：1确定工作真空范围首先必须检查确定每一种工艺要求的真空度。
因为每一种工艺都有其适应的真空度范围，必须认真研究确定之。
2确定极限真空度在确定了工艺要求的真空度的基础上检查真空泵系统的极限真空度，因为系统的极限真空度决定了系统的最佳工作真空度。
一般来讲，系统的极限真空度比系统的工作真空度低20%，比前级泵的极限真空度低50%。
3被抽气体种类与抽气量检查确定工艺要求的抽气种类与抽气量。
真空泵设计要求
真空泵设计要求一、引言真空泵作为一种用于抽取气体并产生真空的设备，在许多工业领域中扮演着至关重要的角色。
为了确保真空泵的正常运行和高效性能，设计上有一些重要要求需要满足。
本文将介绍真空泵设计的几个关键要求。
二、高真空度真空泵的首要设计要求是能够提供高真空度。
高真空度可以确保从被抽取的气体中去除尽可能多的分子和粒子，以达到所需的真空级别。
为了实现高真空度，设计中需要考虑以下几点：1. 选择适当的真空泵类型，如扩散泵、离心泵或根据需求选择其他类型的真空泵。
2. 优化泵的几何形状和结构，以减少内部泄漏和气体反流。
3. 使用高质量的密封材料和技术，以防止气体泄漏。
三、快速抽气速度除了高真空度外，真空泵还需要具备快速抽气速度。
抽气速度是指单位时间内泵从系统中排出的气体量。
为了实现快速抽气速度，设计中需要注意以下几点：1. 优化泵的排气系统，使气体能够顺畅地流过。
2. 增加泵的效率和功率，以提高气体的排出速度。
3. 使用多级泵或并联泵的组合，以增加抽气速度。
四、低噪音和振动真空泵的噪音和振动是设计中需要重点考虑的问题。
过高的噪音和振动不仅会对操作人员造成困扰，还可能对设备的正常运行产生不利影响。
为了降低噪音和振动，设计中需要注意以下几点：1. 选择低噪音和低振动的泵型号。
2. 优化泵的结构和配重，以减少不必要的振动。
3. 使用吸音材料和减振装置，以降低噪音和振动的传播。
五、可靠性和耐久性真空泵作为关键设备，其可靠性和耐久性是设计中不可忽视的要求。
为了确保真空泵的可靠性和耐久性，设计中需要注意以下几点：1. 选择高质量的材料和零部件，以确保泵的结构坚固和耐久性。
2. 优化泵的润滑系统，以减少磨损和摩擦。
3. 定期进行维护和保养，包括清洁、润滑和零部件更换。
六、安全性真空泵的设计还需要考虑到安全性。
在真空泵的运行过程中，可能会产生高温、高压或有毒气体，因此需要采取措施以确保操作人员的安全。
设计中需要注意以下几点：1. 采用合适的安全阀和压力传感器，以监测和控制泵的压力。
水力喷射器的流动特性计算及其设计
水力喷射器的流动特性计算及其设计流动特性计算超低位高真空水力喷射器水力喷射器是具有抽真空、冷凝、排水为一体的重要有效能转换的装置，是真空浓缩系统中重要的设备。
它是利用一定压力的水流通过对称均布成一定倾斜度的喷嘴喷出，聚合在混合室喉部的焦点上，由于喷射水流速度很高，于是在其周围形成负压，使喷射器内产生真空并抽吸空气与二次蒸汽。
由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽凝结成水，极少量未被冷凝的蒸汽与不凝结的气体与高速喷射的水流互相摩擦、混合与挤压，通过扩散管被排除，使喷射器内形成更高的真空。
多喷嘴水力聚焦喉部的集束度是其抵抗外压与封水能力，进而保证较高负压的关键。
目前喷射器厂家的产品性能和实际应用，均要求该设备安装高度4、5米以上，且排水尾管长3米以上，如果直连上冷却塔装置，安装高度达7、5 米以上，这对单层建筑使用极为不便，独立安装则需搭建较高铁架，安装及维修均很不利。
就其原因是喷射器的多喷嘴水力抵抗外大气压的能力较低，必须借助安装的高位差，使下水管产生一定的抽水效应，帮助喷射器能在较高的真空状态（－0、085MPa～－0、092MPa）下正常工作，否则将会倒进水而使真空破坏。
以下就喷射器的普遍水力特性进行计算，并提出能安装高度1、5米左右，若不用循环水泵，直连冷却塔装置而安装高度只需不到4 米的解决方案。
1 喷射器排水尾管的下水能力排水尾管下水能力是指混合室喉管直径确定后，多喷嘴打出的水通过喉部的顺畅程度，即通过流量Q所需要的最小喉管直径d。
喉径过小则下水能力不足，过大则喷射器水力抵抗外大气压的能力大为下降。
喷射器射流集束度即聚焦好坏与喉径密切相关，对一台制成的喷射器，其抵抗外压的能力是确定的。
1、1 喷射器下水过程高速喷射的水流形成的负压会抽吸周围大量的空气，从而使射流夹带空气冲向集水混合室的“喇叭”入口端，形成大量的白水泡泡和剧烈的水流旋滚区，这是水力机械能损失最大的地方，如果水流不能及时下行，旋滚区高度h会上升，此时能量损失更大。
rpp水喷射真空泵工作条件与产品特点---自平衡多级泵
