冷作模具钢特性
8.1冷作模具钢的特征及制造工艺
冷作模具钢的特征及制造工艺
冷作模具钢的特征及制造工艺
一、概论 冷作模具钢在紧固件行业中应用量最多，它广泛 用于冲裁，拉深，冷镦，滚丝等工序。冷作模具的材 料应具有高的硬度，强度和耐磨性，足够的韧度和较 小的热处理变形量。因此，冷作模具应在淬火回火后 的组织中有一定量的剩余碳化物，并要求分布均匀， 形态圆整，细密马氏体针要均匀，细小，弥散。对于 形状简单的小型工模具，可选用碳素工具钢;精度要求 较高的中小型工模具，可选用低合金工模具钢，如 CrWMn ，9S iCr,GD钢等，对于要求淬透性好，而且 具有高硬度，高强度，高耐磨，高承载能力的大中型 模具，应选用高铬钢，高速钢，基体钢等来制作。 冷作模具服役后条件 经常承受冲击、磨损、弯曲、 剪切，因此，要求其材料应具备优良的强韧性。为了 满足某些工模具的比较苛刻的使用要求，对不同材料 的工模具的热处理工艺和组织应有一些特殊的要求， 以便进一步改进工模具的性能，提高其使用寿命。
冷作模具钢的特征及制造工艺
3. 热处理 a 、应采用合理的工艺，减小模具热处理变形（一般采 用多段加热工艺，同时防止淬火开裂），同时考虑 所采用的热处理方式，应避免合金元素的蒸发，在 材料淬透性允许的条件下，尽可能采用真空热处理 气淬技术，减小热处理变形，避免热处理后较大的 加工余量，导致表面过热，影响模具寿命，但对淬 硬性较差材料或高温下易挥发元素的材料，如含高 Ni 等，宜采用盐熔热处理。 b、 推荐采用高浓度渗碳热处理技术，积极参加应用渗 碳技术，阻止模具表面脱碳，同时提高表面耐磨性， 并利用渗碳淬火后表面形成高压应力，提高模具的 疲劳抗力。
冷作模具钢的特征及制造工艺
GM钢 其牌号为Cr6W3MoZV2钢,它是制作精密,耐磨, 高寿命冷作模具的莱氏体钢,由于GM钢的碳,铬,钼含量相 对比较低,因此其碳化物带状分布倾向较轻微,GM钢锻后 要及时进行球化退火,以利后继的机械加工.推荐采用的淬 火工艺为:1100~1160℃加热油冷淬火或分级淬 火,520~560℃回火三次,硬度为65HRC.GM钢在冷冲模,多 功位级进模,滚丝模,切边模等领域使用,寿命都有大幅提高. 10. CrWMn钢 CrWMn的淬透性极好,工件直径小于50mm 时能在硝盐中淬透,淬火加热时晶粒长大倾向低,淬火后的 残余奥氏体较多,淬火变形小.因钨和铬都是碳化物形成元 素碳化物的熔点高,因此淬火回火后的剩余碳化物较多,使 硬度提高,但钢的碳化物不均匀性也比较严重,常常是造成 模具失效的主要原因. 9.
cr12mo1v1冷作模具钢金相标准
cr12mo1v1冷作模具钢金相标准Cr12Mo1V1冷作模具钢是一种高品质的模具钢，具有优异的耐磨性、硬度和韧性，广泛应用于制造模具、切削工具和冷却设备等领域。
金相标准是对Cr12Mo1V1冷作模具钢进行检测和评估的重要标准之一，下面将对其进行详细介绍。
一、Cr12Mo1V1冷作模具钢的特性Cr12Mo1V1冷作模具钢是一种高碳、高铬、高钼、高钒的合金钢，具有以下特性：1. 耐磨性强：Cr12Mo1V1冷作模具钢具有高硬度和优异的耐磨性，能够承受高强度的摩擦和磨损。
2. 韧性好：Cr12Mo1V1冷作模具钢具有较高的韧性，能够承受较大的冲击和振动，不易断裂。
3. 加工性能好：Cr12Mo1V1冷作模具钢具有良好的加工性能，易于加工成各种形状和尺寸的模具和刀具。
4. 抗腐蚀性好：Cr12Mo1V1冷作模具钢具有较好的抗腐蚀性能，能够抵御大多数化学物质的侵蚀。
二、Cr12Mo1V1冷作模具钢的金相标准金相标准是对Cr12Mo1V1冷作模具钢进行检测和评估的重要标准之一，主要包括以下几个方面：1. 组织结构：Cr12Mo1V1冷作模具钢的金相组织应该均匀细致，无明显的夹杂物和缺陷。
2. 硬度：Cr12Mo1V1冷作模具钢的硬度应该符合标准要求，通常在58-62HRC之间。
3. 化学成分：Cr12Mo1V1冷作模具钢的化学成分应该符合标准要求，主要包括碳、铬、钼、钒等元素的含量。
4. 热处理工艺：Cr12Mo1V1冷作模具钢的热处理工艺应该符合标准要求，包括淬火、回火等工艺参数的控制。
5. 金相检测：对Cr12Mo1V1冷作模具钢进行金相检测，主要是观察其组织结构、晶粒大小、夹杂物和缺陷等方面的情况。
三、Cr12Mo1V1冷作模具钢的应用领域Cr12Mo1V1冷作模具钢具有广泛的应用领域，主要包括以下几个方面：1. 制造模具：Cr12Mo1V1冷作模具钢具有优异的耐磨性和硬度，能够制造各种模具，如冲模、压铸模、塑料模等。
冷作模具钢概述
冷作模具钢概述一、损伤形式与性能要求模具用于冷加工时，加工对象材料处于常温状态。
模具大致分为冲模和锻模，并根据所受载荷形式又分为成形加工（造型）、剪切加工（冲裁）、弯曲加工、拉深加工、压缩加工。
无论哪种加工方式，模具所受作用力都分为压缩应力、拉伸应力和剪切应力，结果因磨损、粘附、崩角甚至开裂导致模具失效的实例较多。
图4-3所示为冷作模具的损伤形式，针对各种加工方法按损伤的难易顺序表示。
总的说来，其主要的损伤形式为凹模和冲头的尖角及拐角接触导致的磨损、崩角及开裂。
开裂又有以缺损为起点和以疲劳开裂为起点之分。
此外，在冲裁（穿孔）时，有时也会因冲头强度不足而产生变形。
图4-3 冷作模具的损伤形式对模具材料来说，重要的是要具备抵抗这些损伤的性能。
针对上述各种损伤形式的冷作模具材料的性能要求如图4-4所示。
首先模具需要能承受机械加工中的各种应力，即拉伸、压缩、扭转应力等。
虽然是冷加工，但也会因加工变形热引起表面升温，所以要求模具材料有抗软化性。
耐磨性基本上可认为与硬度成正比。
另外，为抑制缺损（崩角）及随之而来的开裂，也需要模具材料具备一定的韧性。
从模具制作角度考虑，模具材料还需要有切削加工性能、热处理性能、经济性等。
模具材料的这些特性取决于化学成分和热处理的组合，以及对基体特性以及碳化物的类型、大小、含量的控制，并决定着模具的最终性能。
图4-4 冷作模具材料的性能要求二、冷作模具钢的化学成分与性能定位主要冷作模具钢的化学成分及热处理性能分别见表4-8及表4-9。
其中包括了富有代表性的JIS钢种及其改善钢种。
另外，各厂家的冷作模具钢牌号对照表见表4-10[5]。
再有，高速工具钢在冷作模具及热作模具中均有使用，因此将其对照表列于表4-11[6]。
这些钢的性能定位如图4-5所示，即以强度、耐磨性及与其性能相反的韧性为坐标，对各钢种进行了定位。
一般而言，硬度和耐磨性越高，则韧性越有降低的倾向，亦即右侧下滑倾向。
然而，有些独特的钢种即使在同等硬度下也会显现出较高的韧性。
d2是什么材料

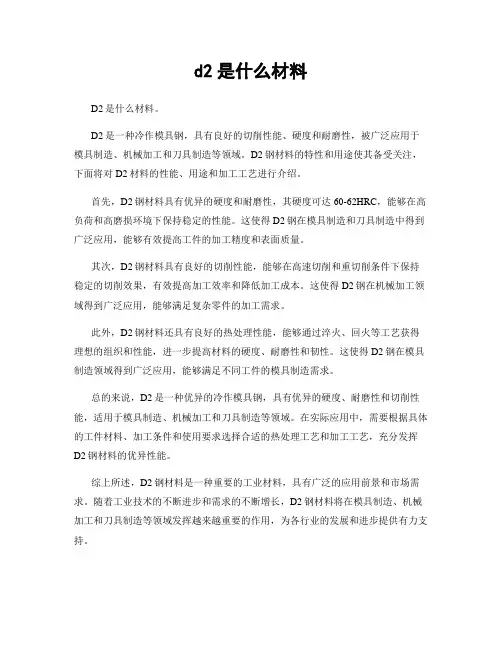

d2是什么材料
D2是什么材料。
D2是一种冷作模具钢，具有良好的切削性能、硬度和耐磨性，被广泛应用于模具制造、机械加工和刀具制造等领域。
D2钢材料的特性和用途使其备受关注，下面将对D2材料的性能、用途和加工工艺进行介绍。
首先，D2钢材料具有优异的硬度和耐磨性，其硬度可达60-62HRC，能够在高负荷和高磨损环境下保持稳定的性能。
这使得D2钢在模具制造和刀具制造中得到广泛应用，能够有效提高工件的加工精度和表面质量。
其次，D2钢材料具有良好的切削性能，能够在高速切削和重切削条件下保持稳定的切削效果，有效提高加工效率和降低加工成本。
这使得D2钢在机械加工领域得到广泛应用，能够满足复杂零件的加工需求。
此外，D2钢材料还具有良好的热处理性能，能够通过淬火、回火等工艺获得理想的组织和性能，进一步提高材料的硬度、耐磨性和韧性。
这使得D2钢在模具制造领域得到广泛应用，能够满足不同工件的模具制造需求。
总的来说，D2是一种优异的冷作模具钢，具有优异的硬度、耐磨性和切削性能，适用于模具制造、机械加工和刀具制造等领域。
在实际应用中，需要根据具体的工件材料、加工条件和使用要求选择合适的热处理工艺和加工工艺，充分发挥
D2钢材料的优异性能。
综上所述，D2钢材料是一种重要的工业材料，具有广泛的应用前景和市场需求。
随着工业技术的不断进步和需求的不断增长，D2钢材料将在模具制造、机械加工和刀具制造等领域发挥越来越重要的作用，为各行业的发展和进步提供有力支持。
冷作模具钢的性能概述
冷作模具钢的性能概述
冷作模具钢是一种在工业生产中广泛应用的钢材，主要用于制造模具、冲压模等工业机械件。
随着工业生产的发展，人们对冷作模具钢的性能要求越来越高，因此，对于冷作模具钢的性能概述，进行详细的介绍能够更好地帮助读者了解并选择适合自己需求的材料。
1.硬度
冷作模具钢具有较高的硬度，这与其搭载的碳素量有关。
它们通常含有高碳量，因此硬度可达到63-65 HRC，某些钨钼系冷作模具钢的硬度可超过70 HRC。
这种高硬度有助于加工冷却材料和热处理钢，保证模具的耐用性和稳定性。
2.抗磨性
冷作模具钢具有良好的抗磨性能。
在钢中添加高硬度硬质合金，有助于减少摩擦损失，并提高钢材表面的硬度，减少磨损，增加其使用寿命。
3.耐腐蚀性
冷作模具钢能够有效地抵御氧化和腐蚀。
在防止氧化和腐蚀的同时，它们能保持钢材的强度和硬度，这是其优于其他钢材的重要优点。
4.韧性和弹性
与大多数高碳钢相比，冷作模具钢有较佳的韧性、弹性和耐热性。
这有助于抵御极端条件下的应力和扭曲，使模具在长时间使用下保持其形状和准确性。
5.切削性
冷作模具钢可以很好地切削和加工，具备可塑性和可锻性，因而其加工性能很高。
这使得它们以先进的技术生产，制造出更准确、更精萃的模具，从而极大程度上提高了制造业的生产效率。
总之，钢材的性能很大程度上决定了冷作模具的质量，因此在选择冷作模具钢时，应考虑使用的条件和性能要求。
通过了解冷作模具钢的性能概述，能够更好地选择适合自己需求的材料，并合理使用它们，从而提高生产效率和经济效益。
cr12钢特点和用途
cr12钢特点和用途CR12钢是一种具有优异性能的冷作模具钢。
它具有高硬度、优良的切削性能、较高的抗磨性以及优异的耐磨性。
CR12钢常用于制造冷作模具，如裁切模具、冲压模具和冷挤模具等。
CR12钢具有高硬度。
其硬度可达到60-62HRC，硬度高于一般的模具钢。
高硬度使得CR12钢具有较好的耐磨性和耐磨损性能，能够在长时间的工作中保持较好的切削性能。
CR12钢具有优良的切削性能。
由于其合金成分的优化设计，CR12钢具有较好的切削性能，能够在加工过程中保持较好的切削效率和切削质量。
这使得CR12钢在制造冷作模具时能够保持精确的尺寸和表面质量。
CR12钢还具有较高的抗磨性。
在冷作模具的使用过程中，由于工件材料的硬度较高，模具表面往往会受到较大的磨损。
而CR12钢具有优异的耐磨性能，能够有效延长模具的使用寿命，减少模具更换的频率，提高生产效率。
CR12钢的用途主要集中在制造冷作模具上。
冷作模具是一种用于在室温下对金属材料进行加工的模具。
由于CR12钢具有高硬度、优良的切削性能和较高的抗磨性，因此非常适合用于制造冷作模具。
常见的冷作模具包括裁切模具、冲压模具、冷挤模具等。
裁切模具主要用于对板材进行裁切，如金属板材的切割、冲裁等。
CR12钢的高硬度和优良的切削性能使得裁切模具能够在长时间的使用中保持较好的切削效果，同时由于其较高的抗磨性，能够延长模具的使用寿命。
冲压模具主要用于对薄板进行冲压成型，如金属零件的冲压、成型等。
CR12钢的高硬度和优良的切削性能使得冲压模具能够在冲压过程中保持较好的切削效率和质量，同时由于其较高的抗磨性，能够延长模具的使用寿命。
冷挤模具主要用于对金属材料进行冷挤压成型，如铝合金零件的冷挤压成型等。
CR12钢的高硬度和优良的切削性能使得冷挤模具能够在冷挤压成型过程中保持较好的切削效果，同时由于其较高的抗磨性，能够延长模具的使用寿命。
CR12钢是一种具有高硬度、优良的切削性能、较高的抗磨性和耐磨性的冷作模具钢。
冷作模具钢的用途及性能
冷作模具钢的用途及性能冷作模具钢主要用于制造在冷状态(室温)下工件压制成型的模具。
如冷冲压模具﹑冷拉伸模具﹑冷挤压模具等。
性能要求﹕1. 良好的耐磨性﹐工作时保持锋利的刃口﹔2. 淬火态有较高的硬度和一定的淬透深度﹔3. 热处理变形小﹐复杂形状不易开裂﹔4. 一定的强度和韧性﹔5.较好的红硬性。
常用冷作模具钢种1.低合金冷作模具钢有SKS3、YK30、DF–2等常用于制作短寿命模具﹑工具支撑件等。
淬透性较非合金模具钢好﹐具有高的表面硬度和一定的淬透深度。
2.高合金冷作模具钢a. SLD﹑Cr12MoV﹑Cr12Mo1V1(SKD11)﹑XW–41﹑DC53等常用于制作中等寿命模具钢。
具有高的抗压强度﹑高的淬火硬度良好的淬火韧性及高的耐磨性。
其中Cr12MoV﹑Cr12Mo1V1淬透性﹑淬火回火后的硬度﹑强度﹑韧性﹑比Cr12高，截面在300~400mm以下的工件可完全淬透，耐磨性和塑性也较好，变形小但高温塑性差，使用于各种铸﹑锻﹑模具，如︰各种冲孔凸模﹑切边模﹑滚边模﹑缝口模﹑拉丝模﹑标准工具和模具。
Cr12Mo1V1比Cr12MoV的淬透性和韧性好，其余都相同。
b. ASP23﹑ASP60SKH51﹑V4﹑V10等常用于制作长寿命模具钢。
具有高的抗压强度高的淬火硬度﹑很好的耐磨性及稳定性。
c. VIKING属较特殊的一种﹐为多用途工具钢具有高韧性高耐磨性的特点﹐常用于热作模﹑抗压强度和耐磨性不够或冷作模具韧性不足易断的场合。
可用于冲模﹑拉伸模﹑工程塑胶模等。
d.主要失效形式d.1磨损d.2崩角d.3塑性变形d.4破裂d.5粘着e. 冷作模具钢的选择e.1 形状简单﹑短工作寿命(10万件以下)DF-2﹑O1﹑SKS3﹑YK30等e.2 形状简单或梢复杂﹑中工作寿命 (10万~100万件)SLD﹑XW-41﹑SKD11﹑2379e.3 形状复杂﹑长工作寿命ASP23﹑V4﹑V10等。
dc53冷作模具钢标准
DC53冷作模具钢是一种优质的工具钢，具有优秀的硬度、耐磨性和切削性能，因此在模具制造领域得到广泛应用。
DC53冷作模具钢标准及其相关知识对于模具制造行业具有重要意义。
本文将从DC53冷作模具钢的概述、化学成分、机械性能、热处理工艺以及国际标准等方面进行详细介绍，以期为相关行业提供参考。
一、概述DC53冷作模具钢是一种高碳、高铬合金工具钢，由日本材料科学株式会社开发，具有优异的耐磨性、切削性能和加工稳定性。
该钢种适用于制造冲压模具、冷挤压模具、硬质合金模具以及冷剪刀等工业模具，被广泛应用于汽车零部件、电子产品、塑料制品等领域。
二、化学成分DC53冷作模具钢的化学成分主要包括碳（C）、硅（Si）、锰（Mn）、铬（Cr）、钼（Mo）等元素。
其中，碳元素的含量较高，有利于提高钢材的硬度和耐磨性；铬、钼等合金元素的加入可以提高钢材的强度和耐磨性。
三、机械性能DC53冷作模具钢具有优异的机械性能，包括硬度、强度、韧性等指标。
通过适当的热处理工艺，可以使钢材达到理想的硬度水平，提高其耐磨性和使用寿命。
四、热处理工艺DC53冷作模具钢的热处理工艺对其性能具有重要影响。
通常的热处理工艺包括淬火、回火等工艺步骤，以调整钢材的组织结构和硬度。
合理的热处理工艺可以有效提高钢材的耐磨性和切削性能，确保模具的稳定加工质量。
五、国际标准DC53冷作模具钢的国际标准主要包括日本工业标准（JIS）和国际标准化组织（ISO）标准。
在选用和加工DC53冷作模具钢时，需要遵循相关的国际标准，以确保模具制造的质量和性能符合要求。
总结：DC53冷作模具钢作为一种优质的工具钢，在模具制造领域具有重要地位。
了解其化学成分、机械性能、热处理工艺以及国际标准，有助于合理选材、科学设计和精准加工，提高模具的使用性能和经济效益。
希望本文能为相关行业提供一些参考价值，推动我国模具制造技术水平的不断提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷作模具钢特性
冷作模具钢是一种常用的模具材料，具有高硬度、高耐磨性、高耐腐蚀性和高韧性等优良特性。
本文将对冷作模具钢的特性进行详细阐述。
一、高硬度
冷作模具钢的硬度是其最重要的特性之一。
通常情况下，冷作模具钢的硬度可以达到60-65HRC，甚至更高。
这种高硬度意味着冷作模具钢能够承受高压和高摩擦，并且具有较强的抗磨损性能。
因此，冷作模具钢通常用于制造需要高度精度以及耐磨损的模具。
二、高耐磨性
冷作模具钢不仅硬度高，更具有高耐磨性。
它的耐磨性能取决于其化学成分和硬度。
通常情况下，冷作模具钢具有较高的碳含量和较低的铬含量，这使得它的表面更加坚硬且不易磨损。
同时，冷作模具钢的硬度和坚硬度也使得其具有更好的耐磨性，能够经受住长时间下的高速磨损。
三、高耐腐蚀性
冷作模具钢通常用于制造海水和氢氧化物等化学物质中的模具，同时也用于制造易受腐蚀的模具。
这是因为冷作模具钢具有较高的耐腐蚀性。
它的耐腐蚀性能取决于其化学成分中的
镍和铬。
较高的镍和铬含量使冷作模具钢在潮湿环境下有极高的抗腐蚀性能。
四、高韧性
冷作模具钢不仅硬度高、耐磨性好、耐腐蚀性强，同时还具有良好的韧性。
这种高韧性意味着即使在受到高度压力的情况下也不容易断裂或损坏。
同时，在高速工作条件下，它的韧性也使得冷作模具钢延迟了表面的起裂点，这保护了模具的表面，从而使模具的寿命更长。
总之，冷作模具钢具有高硬度、高耐磨性、高耐腐蚀性和高韧性等优点。
这些特性使得它成为制造高质量模具所必不可少的材料之一，广泛应用于机械制造、汽车制造、航空航天制造等行业。
