6 砾岩砂岩粉砂岩
沉积岩的分类
F.J.裴蒂庄（1975）分为： 外生沉积物和内生沉积物； 塞利（1976）分为： 自生沉积和他生沉积； 刘宝君1980分为： 陆源沉积岩、火山沉积岩和内源沉 积岩。
塞利的沉积岩分类
大类 类
1）化学沉积：蒸发岩 1、自生沉积 2）有机沉积：煤、石灰岩 3）残余沉积：红土、铝土岩 4）陆源沉积：粘土、碎屑岩 2、他生沉积 5）火山碎屑沉积：集块岩、 火山角砾岩 凝灰岩
⑦粘土岩岩屑
在碎屑岩中，碎屑成分与粒度分布具有 一定关系。
2）化学胶结物和自生矿物 胶结物是从溶液中呈化学沉淀的物质， 并以胶结物的形式存在，对碎屑物质起胶 结作用；以孤立的分散的矿物晶体，对碎 屑物不起胶结作用的矿物称为自生矿物。 是充填于碎屑颗粒之间的细粒机械混人物， 它们对碎屑物质也起胶结作用，称为基质。 基质和胶结物可总称为填隙物或广义的胶 结物。

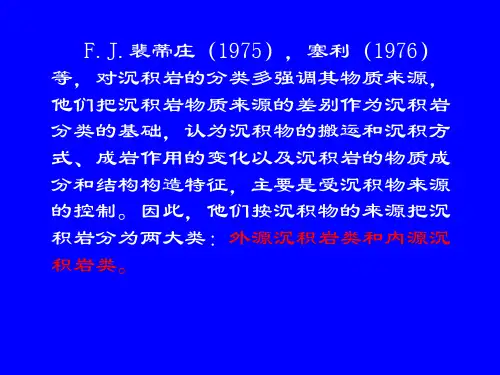

F.J.裴蒂庄（1975），塞利（1976） 等，对沉积岩的分类多强调其物质来源， 他们把沉积岩物质来源的差别作为沉积岩 分类的基础，认为沉积物的搬运和沉积方 式、成岩作用的变化以及沉积岩的物质成 分和结构构造特征，主要是受沉积物来源 的控制。因此，他们按沉积物的来源把沉 积岩分为两大类：外源沉积岩类和内源沉 积岩类。
2）河成砾岩
多位于河床沉积的底部，一般分选差， 磨圆中等。砾石扁平面倾向上游，倾角15’ 一30’。砾石间砂泥多。砾岩体多呈透镜状 产出，其下有冲刷面，无或难见化石，但可 有树干或硅化木。 3）冲积扇砾岩 分布于山间盆地或山前拗陷的边缘，由 山区洪水携带粗细混杂的碎屑快速堆积而成， 故分选、磨圆更差，成分复杂，杂基多。砾 石常无定向排列。砾岩体多呈透镜状产出， 岩性和厚度变化均大。
ห้องสมุดไป่ตู้
在砂岩的碎屑中，岩屑的平均含量为 10～15%，常见的岩屑类型有: 花岗岩岩屑: 花岗岩是地壳上分布最广的 一类岩浆岩, 沉积碎屑岩的主要母岩。

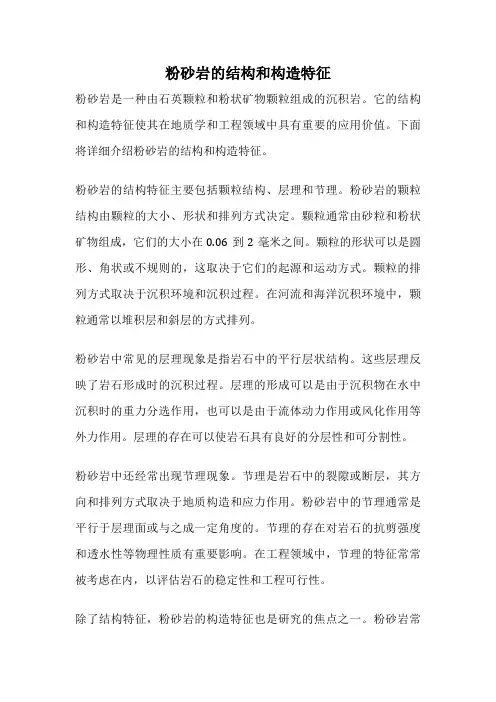

粉砂岩的结构和构造特征
粉砂岩的结构和构造特征粉砂岩是一种由石英颗粒和粉状矿物颗粒组成的沉积岩。
它的结构和构造特征使其在地质学和工程领域中具有重要的应用价值。
下面将详细介绍粉砂岩的结构和构造特征。
粉砂岩的结构特征主要包括颗粒结构、层理和节理。
粉砂岩的颗粒结构由颗粒的大小、形状和排列方式决定。
颗粒通常由砂粒和粉状矿物组成，它们的大小在0.06到2毫米之间。
颗粒的形状可以是圆形、角状或不规则的，这取决于它们的起源和运动方式。
颗粒的排列方式取决于沉积环境和沉积过程。
在河流和海洋沉积环境中，颗粒通常以堆积层和斜层的方式排列。
粉砂岩中常见的层理现象是指岩石中的平行层状结构。
这些层理反映了岩石形成时的沉积过程。
层理的形成可以是由于沉积物在水中沉积时的重力分选作用，也可以是由于流体动力作用或风化作用等外力作用。
层理的存在可以使岩石具有良好的分层性和可分割性。
粉砂岩中还经常出现节理现象。
节理是岩石中的裂隙或断层，其方向和排列方式取决于地质构造和应力作用。
粉砂岩中的节理通常是平行于层理面或与之成一定角度的。
节理的存在对岩石的抗剪强度和透水性等物理性质有重要影响。
在工程领域中，节理的特征常常被考虑在内，以评估岩石的稳定性和工程可行性。
除了结构特征，粉砂岩的构造特征也是研究的焦点之一。
粉砂岩常常受到构造运动的影响，形成了不同的构造特征。
例如，在构造抬升过程中，粉砂岩可能发生褶皱、断层和变形等现象。
这些构造特征可以提供有关岩石形成和地质演化的重要信息。
通过研究这些构造特征，可以了解地壳的变形历史和构造运动的性质。
粉砂岩具有独特的结构和构造特征，这些特征对于理解岩石形成和地质演化非常重要。
通过研究粉砂岩的颗粒结构、层理和节理等特征，可以揭示岩石的成因和沉积环境，为工程建设和地质灾害评估等提供科学依据。
因此，粉砂岩的结构和构造特征是地质学和工程学研究中的重要课题。
对于我们来说，了解这些特征有助于更好地认识地球的历史和现状，为人类的生活和发展提供更好的支持和保障。
砂岩及粉砂岩
二、建议的分类 （第四版教材）
砂岩的成因分类 （以粘土基质含量15%为界，分别命名为砂岩和杂砂岩）
第23页/共75页
第三节 石英砂岩类
一、主要类型 石英（Q）>50% ,长石（F）<25% ,岩屑（R）
<25% 石英砂岩 长石质石英砂岩 岩屑质石英砂岩 长石岩屑质石英砂岩
第24页/共75页
二、主要特征 １、成分
第35页/共75页
一、主要特征 ２、结构：粒度较粗（中-粗砂），分选性和磨圆度变化较大
（分选差、棱角状→分选好、磨圆好），结构成熟度中等。 ３、构造：各种大型交错层理、波痕、生物扰动构造等。 ４、颜色：主要与长石的颜色有关，常呈淡黄色、灰白色或
红色， 如钾长石呈肉红色，风化成高岭土后呈灰白色、 土黄色，斜长石为灰白色。
云母+变质岩屑（M）：变质来源
其优点是能反映母岩的类型，缺点是把云母都当成 变质成因，把岩屑分开，使分类复杂化，没有考虑杂基。
第10页/共75页
一、砂岩的分类现状 （2）福克的分类： 1968年做了进一步修改，三端元为：
石英（Q） 长石＋火成岩屑（F） 其它岩屑＋燧石（R）
第11页/共75页
一、砂岩的分类现状 2、四组分体系 （1）吉尔伯特（Gilbert）的分类
成分分类：Q、F、R、C ／M ；
成因分类：河成砂岩、风成砂岩、滨岸砂岩；
综合分类：综合成分、结构特征进行分类，试图能反映
其成因。
第5页/共75页
一、砂岩的分类现状 目前国内外砂岩分类普遍采用三角形图解，也有
用表格形式的。就分类依据的组分而言，大致分为三 组分和四组分两种体系 。
第6页/共75页
一、砂岩的分类现状 1、三组分体系
讲陆源碎屑岩(岩类)
特殊成因的砾岩
. 底砾岩： 位于某个地层组合底部的侵蚀面上，代表长期沉积间断以后，一 个新的沉积时期开始的产物，故在不整合面或假整合面上时有所见。 . 副砾岩：
３。砂岩的粒度分类（ 50%以上碎屑粒度）
粗砂岩：2-0.5 mm
中砂岩：0.5-0.25 mm
细砂岩： 0.25-0.10 mm
极细砂岩： 0.10-0.05 mm
三、 粉砂岩
粉砂岩：粒度为0.05-0.005 mm的颗粒含量占碎屑颗粒 的50%以上。由牵引流的底悬浮物（较粗的悬浮物）在弱 水动力条件下沉积的沉积物再经成岩作用改造而形成的。
湘 西 武 陵 石 英 砂 岩
岩屑砂岩 狭义的岩屑砂岩是在碎屑颗粒中，石英端元的含量小 于75%，长石含量／岩屑含量 < 1/3，是低成分成熟度砂岩。
。 广义的岩屑砂岩包括长石岩屑砂岩。
长石砂岩 狭义的长石砂岩是在碎屑颗粒中，石英端元的含量小于 75%，长石含量／岩屑含量大于３，是低成分成熟度砂岩。 广义的长石砂岩还包括岩屑长石砂岩。
（1） 成分－成因分类原则
两个基本点
第一个基本点: 以基质含量的百分比划分出结构成熟 度相对高的净砂岩和成熟度相对低的杂砂岩。
净砂岩: 四种组分中，基质含量<5%；在其填隙物中，胶结 物含量较高；结构成熟相对较高，是成熟－极成熟的砂岩；牵引 流（风）沉积成因。
杂砂岩：四种组分中，基质含量>5%；在填隙物中，基质含
4.长石杂砂岩: Q<75%, F:R>3
碎屑岩分类命名
一、.单层厚度极薄层状＜1cm薄层状1～10cm中层状10～50cm厚层状50～100cm巨厚层状100～200cm块状＞200cm二、碎屑岩分类1.砾岩分类1）按砾石含量分类:砾石含量≥50%:砾岩砾石含量≥30%,<50%:砂质砾岩,泥质砾岩砾石含量≥5%,<30%:砾质砂岩,砾质泥岩砾石含量>0.01%,<5%:含砾泥岩,含砾砂岩2）按砾石大小分:巨砾岩（≥128mm）、粗砾岩(<128~32mm)、中砾岩(<32~8mm)、细砾岩(<8~2mm)。
3）按砾石成分划分：单成分砾岩，同成分砾石含量占砾石总含量的75%以上，如石英岩（质）砾岩、花岗岩（质）砾岩；复成分砾岩，砾石中，没有哪一种单一成分超过75%。
4）按成因的划分（表）：见工作手册。
可综合命名，如复成分中砾岩。
2.砂岩分类砂岩是粒度为2～0.063mm（1～+4ф）的砂级颗粒占50×10-2以上的碎屑岩。
砂岩的进一步划分：1）按粒度：按碎屑的粒级范围可进一步分为粗砂岩（2～0.5mm，或-1～1ф）；中粒砂岩（0.5～0.25mm，或1～2ф）；细砂岩（0.25～0.063mm，或2～4ф）三种基本类型。
2）按杂基含量划分杂基≥15%，杂砂岩杂基＜15%，净砂岩（简称砂岩）3）按砂屑成分划分：石英（Q）、长石（F）、岩屑（R）三角分类图解。
为了尽可能表示出此类岩石的形成机理与环境特征，建议采用成都地质学院的砂岩成分、成因分类（图，见工作手册）。
如岩石中含有某种特殊矿物时可用附加命名办法，如海绿石石英砂岩、锆石砂岩等。
4）综合划分在以上三种划分中，同时选用两种或全部三种作综合划分，如细粒长石石英净砂岩。
此外，化学沉淀胶结物占岩石总量10%以上，或胶结物具有较重要成因意义时，以X质作为附加修饰词，如硅质长石石英细砂岩。
混入了其它粒级陆源碎屑的命名，以含X质、X质作为附加修饰词。
混入砾石时，命名规则见前文。
06砂岩和粉砂岩
二、砂岩的特点
1．成分,以石英为主，其次是长石和各种岩屑，有时含 云母、绿泥石等碎屑颗粒。 2．结构，由砂粒碎屑、基质及胶结物三部分组成。 3．化学成分极不一致，主要取决于碎屑组分和胶结物 成分。 4．成熟度高低差别较大。 成熟度：砂岩中碎屑组分在风化、搬运、沉积作用的 改造下接近最稳定的终极产物的程度，常用石英/（长石+ 岩屑）的比值作为衡量标志，在重矿物分析中，常用“ZTR” 指数反映成熟度。
XSYU
第二节 砂岩的分类
2．四组分体系
四组分体系除考虑碎屑成分外，还把粘土基质作为一个组分， 引入到砂岩分类中来。主要介绍Gilbert（1955）的砂岩分类和 Pettjohn（1975）的分类。
Gilbert(1955)的砂岩分类方案
XSYU
第二节 砂岩的分类
吉尔伯特分类特点 先按照分选性把砂岩分为两大类： 粘土基质含量＞10%且分选不好的混杂砂岩，
2、成因（本节重点）
典型的杂砂岩通常堆积在急速沉降的地槽中，并且主要是在 较老层系的复理式建造中，因此目前不少认为大多数杂砂岩地是 海相浊积岩。
XSYU
3. 实例 北京侏罗系岩屑杂 砂岩，粘土基质在 20%以上。
XSYU
第四节
粉砂岩
一、一般特征
1. 概念：主要由0.1-0.01mm（或0.05～0.005mm）粒级（含
XSYU
第二节 砂岩的分类
一、砂岩分类的现状
自从葛利普在1904年提出第一个有科学意义的砂岩分 类方案以来，到20世纪70年代，全世界提出的砂岩分类方 案有50多种。目前主要采用三类分类方案，即：结构分类、 成分分类及成因分类，表达方式有表格式、描述式和图解 式，其中以采用三角图方式的成分分类应用最多。成分分 类中又有三组分和四组分两种体系。
各种岩简介
1、未胶结沉积物：未胶结沉积岩；表土和积土层；粘土；卵石；砾石；角砾石；砂砾石；泥砾石；粉沙砾石；粘土质砾石；砂姜；粗砂；中砂；细砂；粉砂；泥质粉砂；砂质粘土；粉砂质粘土；植物堆积层；腐植土层；化学沉积；填筑土；泥碳层；贝壳层；红土；漂砾。
2、砾岩类：砾岩；巨砾岩；粗砾岩；中砾岩；细砾岩；小砾岩；泥砾岩；角砾岩；灰质砾岩；灰质角砾岩；铁质砾岩；硅质砾岩；凝灰质砾岩；凝灰质角砾岩；凝灰质砂砾岩；砂砾岩；砂质小砾岩；砂质不等粒小砾岩；泥质小砾岩；灰质小砾岩；云质小砾岩；白垩土质砂砾岩；白垩土质小砾岩；高岭土质砂砾岩；砂质角砾岩；玄武质砾岩；泥质砾岩；沥青。
3、砂岩类：砂岩；砾状砂岩；粗砂岩；中砂岩；细砂岩；粉砂岩；不等粒砂岩；含砾不等粒砂岩；泥质不等砂岩；含砾泥质砂岩；硬砂岩；含磷细砂岩；含磷中砂岩；含角砾中砂岩；含角砾细砂岩；含角砾粉砂岩；碳质粗砂岩；碳质中砂岩；碳质细砂岩；凝灰质砂岩；海绿石砂岩；角砾装砂岩；砾状粉砂岩；白垩土质粗砂岩；白垩土质中砂岩；白垩土质细砂岩；含螺中砂岩；含沥青细砂岩；石英砂岩；含螺砂岩；玄武质砂岩；高岭土质砂岩；石膏质砂岩；硅质砂岩；白云质砂岩；白云质粉砂岩；灰质粉砂岩；灰质砂岩；沥青质砂岩；铁质砂岩；泥质砂岩；泥质粉砂岩；含磷砂岩；含角砾砂岩；碳质粉砂岩；铁质粉砂岩；长石砂岩；碳质砂岩；鱼子状砂岩；石英华砂岩；石膏质粉砂岩；硬石膏质粉砂岩；凝灰质粉砂岩；鱼子状粉砂岩；鱼子状灰质粉砂岩；高岭土质粉砂岩；泥灰质砂岩；生物碎屑砂岩；灰质含砾砂岩；白垩质砂岩；鲕状砂岩；中—细砂岩；粉—细砂岩；含砾粉—细砂岩；含砾中—细砂岩；含砾粗砂岩；含砾中砂岩；含砾细砂岩；含砾粉砂岩；含砾泥质粗砂岩；含砾泥质中砂岩；含砾泥质细砂岩；含砾泥质粉砂岩；海绿石粗砂岩；海绿石中砂岩；海绿石细砂岩；海绿石粉砂岩；长石石英砂岩；玄武质粗砂岩；玄武质中砂岩；玄武质细砂岩；玄武质粉砂岩；高岭土质粗砂岩；高岭土质中砂岩；高岭土质细砂岩；石膏质粗砂岩；石膏质中砂岩；石膏质细砂岩；硅质粗砂岩；硅质中砂岩；硅质细砂岩；硅质粉砂岩；硅质石英砂岩；白云质粗砂岩；白云质中砂岩；白云质细砂岩；灰质粗砂岩；灰质中砂岩；灰质细砂岩；沥青质粗砂岩；沥青质中砂岩；沥青质细砂岩；沥青质粉砂岩；凝灰质粗砂岩；凝灰质中砂岩；凝灰质细砂岩；铁质粗砂岩；铁质中砂岩；铁质细砂岩；泥质粗砂岩；泥质中砂岩；泥质细砂岩；含磷粗砂岩；含磷中砂岩。
07第七章砂岩粉砂岩
9
第七章 砂岩和粉砂岩
第二节
砂岩的分类
2、褔克的1954和1968和分类分类(三组
母岩 类型
10
第七章 砂岩和粉砂岩
第二节
砂岩的分类
3、北京石油学院1977年砂岩分类(三组分分类)
强调母 岩类型
11
第七章 砂岩和粉砂岩
第二节
砂岩的分类
4、裴蒂庒的分类(四组分分类)
第七章 砂岩和粉砂岩
第二节
砂岩的分类
实例分析：某砂岩样品由正长石屑12%、微斜长石
10%、钠长石屑8%、石英屑47%、岩浆岩屑6%、变质岩 屑8%、燧石岩屑2%、石英胶结物4%、杂基3%组成，如 何分类定名？ 按教材推荐方案：第一步：分组 石英屑组：47%；长石组(含正长石、微斜生和钠 长石等)30%；岩屑组(含岩浆岩、变质岩和燧石岩屑 屑)16%；杂基3%。杂基小于15%，属净砂岩类。
13
第七章 砂岩和粉砂岩
第二节
砂岩的分类
二、教材(冯增昭赵澄林等)推荐分类方案
1、分类原则与依据
从具体标志来说，选择砂岩中的石英、长石、岩 屑和粘土基质四种组分作为分类依据。因为这些变量 容易鉴别，又有成因意义，它们彼此间的数量关系可 以反映砂岩的成因特征。
14
第七章 砂岩和粉砂岩
第二节
砂岩的分类
39
第七章 砂岩和粉砂岩
第三节
石英砂岩类
实例分析
岩屑石英砂岩 lithic quartzite
塔里木盆地东河砂岩
40
第七章 砂岩和粉砂岩
第三节
石英砂岩类
长石石英砂岩 arkose quartzite
41
第七章 砂岩和粉砂岩
第三节
