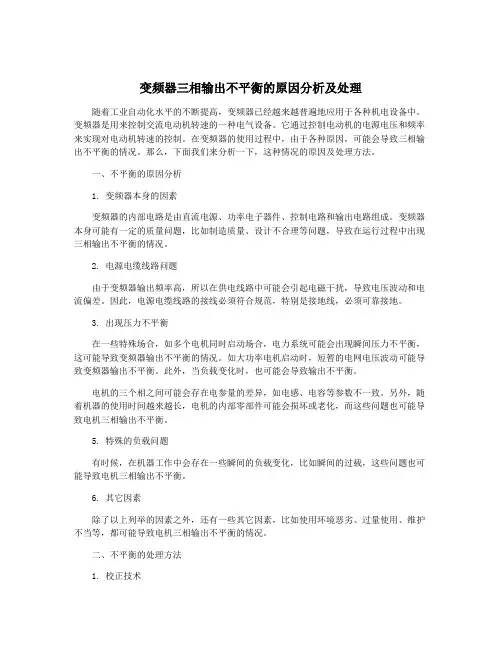

变频器输入电流不平衡的处理方法
（1）变频器尽量在额定功率下运行，使得直流环节的充放电电流影响变得相对微弱；
（2）直流环节的电容器容量不应选择太小，保证一定的容量以降低充放电电流的波动幅值，改善整流环节输出电流的畸变程度，可以较好的改善变频器输入电流的不对称程度；
（3）变频器整流环节可以采用更优化的整流变换电路，比如高频整流电路，可以改善整流输入波形，提高功率因数，且功率可双向流动，直流侧电压调节特性好；
（4）可以对整流环节采取多重化技术，提高整流电路的脉波数，降低整流环节输出电压的波动性，减少直流环节电容器的充放电电流值。
另外，还可以综合整流、逆变环节考虑，合理确定整流和逆变电路的开关触发角，使整流电路输入电流的三相波形尽量对称，这个方面还有待进一步的研究。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/9713744674.html,/
变频器故障及处理方法
1、如何区分重故障和轻故障？ 轻故障时，系统发出报警信号，故障指示灯闪烁。重故障发生时，系统发出故障指示，故障指示灯常亮。同时发出指令去分断高压、合闸 禁止，并对故障信息、高压分断指令作记忆处理。重故障状态不消除， 故障指示、高压分断指令依然有效。 2、轻故障都有哪些？ 轻故障包括：变压器超温报警、柜温超温报警、柜门打开、单元旁路，系统对轻故障不作记忆处理，仅有故障指示，故障消失后报警自动 消除。变频器运行中出现轻故障报警，系统不会停机。停机时出现轻故 障报警，变频器可以继续启动运行。 3、重故障具体都有哪些？ 系统发生下列故障时,按照重故障处理，并在监视器左上角显示重故障类型：外部故障、变压器过热、柜温过热、单元故障、变频器过流、 高压失电、接口板故障、控制器不通讯、接口板不通讯、电机过载、参 数错误、主控板故障。单元故障包括：熔断器故障、单元过热、驱动故障、光纤故障、单元过压。外部故障必须先解除高压分断（柜门按钮或 外部接点）状态再系统复位，才能使系统恢复到正常状态；除外部故障 以外的重故障发生后，直接系统复位即可使系统恢复到正常状态，但在 再次上电前一定要找出故障原因。单元故障发生后，只有再次上高压电源方能检测到单元状态。若故障较难分析且无法确定能否二次上高压时，请向厂商咨询。注意：切忌在未查明故障原因前贸然二次上电，否则可 能严重损坏变频器！ 4、变压器超温报警当变压器温控仪测量温度大于其设置的报警温度（默 认设置为100℃）时，温控仪超温报警触点闭合。 检查变压器柜顶风机或柜底风机是否工作正常（如果柜底风机工作不正常，可能出现三相温度相差较大）；测温电阻是否正常（有无断线、线路插头接触不良，如果接触不良，温度值将偏高）；过滤网是否堵塞（拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；变频器是否长期工作于过载状态；环境温度是否过高（环境温度应低于45℃，否则需要加强通风）；安装于变压器柜内正面底部的风机开关和接触器是否断开；变压器柜风机控制和保护电路是否正常。 5、柜温超温报警单元柜测温点的温度大于55℃时，系统会发出柜温超温轻故障报警。 检查单元柜柜顶风机是否工作正常，安装于二次室内的风机开关是否跳闸；过滤网是否堵塞（拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；变频器是否长期工作于过载状态；环境温度是 否过高（环境温度应低于45℃，否则需要加强通风（墙上安装通风机或柜顶安装风道）或安装制冷设备）；变压器柜风机控制和保护电路是否 正常。
空调机房噪声治理方案
空调机房噪声治理方案 一、空调机组的噪声主要由以下3个方面组成： 1、空调机组空传噪声： 机组设备、电机及风机形成风扇旋转噪音、机械噪声、电磁噪音、气流运动形成的气旋涡流噪音在机房内墙壁多次反射，造成反射声波与入射声波的再次叠加致使声能量增加的混响噪音。而目前的隔墙多为轻质墙体，隔音效果较差，空传噪声透过墙体对相临区域都造成了噪声污染。 2、空调机组进出风噪声： 由于空调机组必须要引进新风进行循环，因为空气动力性噪声是通过空气传播，所以空调机组或机房的进出风口会造成透声，对周围环境造成影响。 3、空调机组振动： 通常空调机组在最初安装时没有考虑减震处理或是没有根据机组设备的重量、振频和振幅来进行专业隔振设计和选型，所以当机组设备作业时，设备振动通过各管道及配件与设备主体结构框架沿着与之相连的所有钢性构件形成结构传声，这种噪声具有低频、传播远、衰减小的特点。并且通过楼房结构传播，对楼上，楼下及相临区域都造成了噪声污染。 4、冷却水循环水泵及管道系统减震。 空调机组噪声及震动综合治理方案，要结合现场实际工况和要求如：设备安装位置，声源类型，噪声级和频率，环境/环保要求，通
风散热要求，降噪目标等，来进行针对性的技术设计。最好在设备选型、安装之前就要考虑噪声控制问题。 案例分析 一、项目概况： 洛阳老城区古城天街中央空调机房位于古城天街地下停车场内，占地约300平方，古城天街商业街是集餐饮、娱乐、休闲、旅游、购物、古玩、居住为一体大型城市综合体，满足一站式吃、喝、玩、乐、购的全方位需求。坐落于环城北路与北大街交汇处，临近唐宫东路、中州路、九都路。 古城天街项目作为市政重点商业项目，属原址恢复性建筑。一层全天候室内步行街，二层以上至6层为居民住宅。中央空调运行时将产生低频及中高频声波，沿中央空调主机机座基础通由墙体、立柱上传到一层商户及二层以上住宅，影响商户的正常经营权和居民的休息权造成扰民现象的发生。 安喜门古城天街中央空调机房内空调主机一组，配套水泵2台，基础为整体混凝土基础，简单做12mm减振垫（减振效果不容乐观），进排水所属管道及支架均吊挂于天花板，为刚性连接。管道穿墙部分未做软连接处理，极易产生结构共振。三樘门为普通木质防火门，隔音量有限，极易产生漏音。 上述声源设备均未做消音减振处理，因5月6号现场机器设备无法同时开启，经专业声学测算数据监测结合以往隔音实践，机房内空调主机噪音在115db(A)+－2 db(A),因整个机房内无做隔音消音处理，
分析主变纵差动保护不平衡电流原因及解决方法
分析主变纵差动保护不平衡电流原因及解 决方法 摘要：本文从对变压器纵差保护原理进行阐述的基础上，较详细地分析了纵差保护不平衡电流的形成原因，并提出了解决变压器纵差保护中不平衡电流的方法。 关键词：主变；纵差保护；不平衡电流；解决方法 前言：纵差动保护是变电站主变压器的主保护，它灵敏度高、选择性好，在变压器保护上运用较为成功。但是变压器纵差保护一直存在励磁涌流难以鉴定的问题，虽然已经有几种较为有效的闭锁方案，又因为高压输电线路长度的增加、静止无功补偿容量的增大以及变压器硅钢片工艺的改进、磁化特性的改善等因素，使得变压器纵差保护所固有原理性矛盾更加突显。 一、变压器纵差保护原理 纵差保护作为变压器内部故障的主保护，将有许多特点和困难。变压器具有两个或更多个电压等级，构成纵差保护所用电流互感器的额定参数各不相同，由此产生的纵差保护不平衡电流将比发电机的大得多，纵差保护是利用比较被保护元件各端电流的幅值和相位的原理构成的，根据KCL基本定理，当被保护设备无故障时恒有各流入电流之和必等于各流出电流之和。当被保护设备内部本身发生故障时，短路点成为一个新的端子，此时电流大于“0”，但是实际上在外
部发生短路时还存在一个不平衡电流。事实上，外部发生短路故障时，因为外部短路电流大，特别是暂态过程中含有非周期分量电流，使电流互感器的励磁电流急剧增大，而呈饱和状态使得变压器两侧互感器的传变特性很难保持一致，而出现较大的不平衡电流。因此采用带制动特性的原理，外部短路电流越大，制动电流也越大，继电器能够可靠制动。 另外，由于纵差保护的构成原理是基于比较变压器各侧电流的大小和相位，受变压器各侧电流互感器以及诸多因素影响，变压器在正常运行和外部故障时，其动差保护回路中有不平衡电流，使纵差保护处于不利的工作条件下。为保证变压器纵差保护的正确灵敏动作，必须对其回路中的不平衡电流进行分析，找出产生的原因，采取措施予以消除。 二、纵差保护不平衡电流分析 1、稳态情况下的不平衡电流 变压器在正常运行时纵差保护回路中不平衡电流主要是由电流互感器、变压器接线方式及变压器带负荷调压引起。 （1）由电流互感器计算变比与实际变比不同而产生。正常运行时变压器各侧电流的大小是不相等的。为了满足正常运行或外部短路时流入继电器差动回路的电流为零，则应使高、低压两侧流入继电器的电流相等，即高、低侧电流互感器变比的比值应等于变压器的变比。但是，实际上由于电流
变频器过温问题的一般处理方法
变频器过温问题的一般处理方法 随着夏天温度的升高，工厂里的各种设备又要经受一次高温的考验。变频器作为一个发热的设备，也可能会出现温度过高而造成停机的现象。分析一下它的原理和原因，过温故障也不难处理。 现在常用的低压变频器属于交－直－交变频器，三相电源经过整流器得到直流电，通过直流母线向逆变器供电。一般情况下，功率器件发热量大是造成变频器过温故障的罪魁祸首。 功率器件包括整流器里的二极管和逆变器里的IGBT。对于二极管，由于工作比较稳定，通断频率低，自然换向，发热量小一点（整流器温度典型值：小于75摄氏度）。对于IGBT，由于频繁通断，开关损耗直接决定了发热量，工作电流越大，开关频率越高，发热量越大（逆变器温度典型值：小于140度）。 现在变频器内的整流器和逆变器都已模块化，为了便于整流器和逆变器散热，都会将两者可靠的连接到散热片上，导热硅胶与接合面要紧密接触。散热片里有通风管，变频器的风扇就在通风管下端，向上吹气，把热量带走。 在变频器的整流器、逆变器、散热片、IGBT等部位都安装有温度传感器，如果测量值超过报警温度就报警（Alarm），如果超过跳闸温度就跳闸（Fault Trip）。 西门子变频器对环境温度要求一般在0 ~ 40度。具体温度值，可以参考相应的样本。大功率变频器对环境温度要求更苛刻一些。另外，对于装在柜子里的变频器，对其安装位置和环境通风量也有严格要求。其主要目的，也是为了散热。这些数据都是在工程设计时必须要考虑的。 所以，如果变频器出现过温故障，那么相应的处理方法有： （1）检查环境温度是否在变频器工作范围内。环境温度过高，变频器需要降容使用，参考样本降容曲线。可以使用大型通风机或工业空调，控制环境温度。 （2）检查柜内安装空间是否足够，检查柜内风扇是否正常，检查通风量能否满足变频器的要求。变频器允许的通风量，可以参考样本数据。通风量越大超好。 （3）检查参数设置，尽可能降低IGBT的开关频率，即脉冲频率。这可能会使电机工作噪声变大。 （4）限制变频器输出电流，或者降低电流。与电流相关的因素就是电机的输出力矩。电机不能长期处于过载状态，可试图减小电机负载以减小电流。 （5）除尘。变频器长期使用后，内部如果灰尘太多，会降低散热效果。在断电情况下，吹出灰尘。 （6）如果完成以上工作，还报过温故障，建议报修。可能是内部温度传感器故障，也可能是CPU运行故障。
不平衡电流产生的原因
不平衡电流产生的原因 1励磁涌流的影响 变压器在正常运行时，它的励磁电流只流过变压器的电源测，因此，通过电流互感器反映到差动回路中就不能被平衡。在正常情况下，变压器励磁电流不过为变压器额定电流的 2% ～3%；在外部故障时，由于电压降低，励磁电流也相应减少，其影响就更小。在实际整定时可以不必考虑。 但是，在变压器空载投入和外部故障切除后电压恢复时，则可能产生数值很大的励磁涌流，其数值可达变压器额定电流的6～8倍。励磁涌流中含有大量的非周期分量和高次谐波分量。励磁涌流的大小与合闸瞬间外加电压的相位，铁芯中剩磁的大小和方向以及铁芯的特性有关。若正好在电压最大值时合闸，则不会出现励磁涌流，而只有正常时的电流。但对于三相变压器而言，由于三相电压相位不同，无论在任何瞬间合闸，至少有两相要出现程度不同的励磁涌流。励磁涌流可分解成各次谐波，以二次谐波为主，同时在励磁涌流波形中还会出现间断角。励磁涌流的波形如图2。 2绕组连接方式不同的影响 变压器各侧绕组的连接方式不同,如双绕组变压器采用Y,d接线,三绕组变压器采用Y,y,d 接线时,各侧电流相位就不同。这时，即使变压器各侧电流互感器二次电流大小能相互匹配，但不调整，相位差也会在差动回路中产生很大的不平衡电流。 3实际变比与计算变比不同的影响 由于电流互感器选用的是定型产品，其变比都是标准化的，很难与通过计算得出的变比相吻合，这样就会在主变差动回路中产生不平衡电流。 4改变调压档位引起的不平衡电流及克服措施 电力系统中带负荷调整变压器分接头是调节系统电压的重要手段。改变调压档位实际上就是改变变压器的变比。而差动保护已按照某一变比调整好，当分接头改换时，就会产生一个新的不平衡电流流入差动回路。此时不可能再用重新选择平衡线圈匝数的方法来消除这个不平衡电流，这是因为变压器的分接头是经常在改变，而差动保护的电流回路在带电时是不可能进行操作的。因此，对由此产生的不平衡电流，通常是根据具体情况提高保护动作的整定值加以克服。 5型号不同产生的不平衡电流 由于变压器各侧电流互感器的型号不同，它们的饱和特性和励磁电流（归算到同一侧）就不相同，因此，在差动回路中所产生的不平衡电流也就较大。 转子一点接地保护 转子一点接地保护反应发电机转子对大轴绝缘电阻的下降。顾名思义，转子一点接地就是转子上只有一个点与地接触了，发电机转子一点接地后励磁回路对地电压将有所升高。在正常情况下，励磁回路对地电压约为励磁电压的一半。当励磁回路的一端发生金属性接地故障时，另一端对地电压将升高为全部励磁电压值，即比正常电压值高出一倍。在这种情况下运行，当切断励磁回路中的开关或一次回路的主断路器时，将在励磁回路中产生暂态过电压，
关于变频器的电动机与变压器噪声方面的问题
关于变频器的电动机与变压器噪声方面的问题 由于交流异步电动机主磁极的磁通是按照正弦规律来设计和运行的。为了使电动机的运行性能优良，电动机变频调速技术通常采用正弦波脉冲宽度调制的方法，简称SPWM方法。 由于在SPWM电压脉冲序列中，各个脉冲的幅度相等而脉冲的宽度不相等。宽度的变化取决于两个比较电压Ura（正弦波参考电压）和Ut（三角波电压。即所谓的载波频率电压）的交点及交点间的时间距离。在这个脉冲序列中，占空比按照正弦规律变化，因此脉冲序列的瞬时电压平均值是按正弦规律变化的。所谓SPWM就是用幅值相等而宽度不等的矩形脉冲序列去逼近和等效我们所需的正弦交流信号。 要想获得好的SPWM波形，正弦波参考信号Ura的大小与载波信号Ut的大小存在一定的关联，参考信号的频率与载波信号的频率关系决定着半个周期内SPWM的脉冲数目。 为表征这种关系，调制度M和载波比N的定义如下： M=Urm/Utm N=ft/fr 式中 Urm是参考信号的最大值。 Utm是载波信号的最大值。 Ft是载波信号的频率。 Fr是参考信号的频率。 通常，M的值在0.1~0.9之间比较合适。
N的值在理论上是越大越好，但实际受到大功率开关器件的开关频率的限制。所以，开关器件的性能如何对变频器的调速性能有较大影响。 实际应用时，变频器是采用双极性脉宽调制的方法。特征是参考信号和载波信号均为有正有负的双极性信号。 变频器输出的交流电的电压大小的调节是由改变参考信号的电压大小来实现的，输出交流电的频率调节则是由改变参考控制波的频率来实现的，并且这两个频率同样大小。 由于在SPWM方式下，当需要调节频率进行变频调速时，如果只调节参考控制信号的频率，就会带来谐波增大影响系统正常工作的问题；在低频低速时，半个周期内的脉冲数目或载波比不增加的话，就会带来转矩脉动等问题。 为了解决以上的问题，变频器电路则采用了不同的调制方式： 1.同步调制方式。 2.异步调制方式。 3.分段同步调制方式。 三种方式，各有利弊： 同步调制方式：在调制时，保持载波比N=ft/fr不变，即在参考控制信号的频率Fr改变时，同步地改变三角波载波频率Ft。这种方式在变频器输出电压每个周期内的三角波数目是固定的，因此所产生的SPWM 脉冲数也是固定不变的。 优点是：在变频器输出频率变化的整个范围内，可以保持输出波形的正负半周对称，半周内波形左右对称，有利于谐波的消除。并能够严格做到变频器输出三相波形之间具有相差120°电角度的对称关系。 缺点是：在变频器低频输出时，由于一个周期内的脉冲数（载波比N）太少，低次谐波分量比较大，电机会产生转矩脉动和噪声。频率越低，转矩脉动和转速脉动就越严重。
变频器的常见故障及处理方法介绍
变频器的常见故障及处理方法介绍 在变频器维修时我们需要根据变频器的故障来判断，一般发生的故障和损坏的特征一般可分为：一种是在运行中频繁出现的自动停机现象，并伴随着一定的故障显示代码，其处理措施可根据随机说明书上提供的指导方法，进行处理和解决。这类故障一般是由于变频器运行参数设定不合适，或外部工况、条件不满足变频器使用要求所产生的一种保护动作现象。另一类是由于使用环境恶劣，高温、导电粉尘引起的短路、潮湿引起的绝缘降低或击穿等突发故障（严重时，会出现打火、爆炸等异常现象）。这类故障发生后，一般会使变频器无任何显示，其处理方法是先对变频器解体检查，重点查找损坏件，根据故障发生区，进行清理、测量、更换，然后全面测试，再恢复系统，空载试运行，观察触发回路输出侧的波形，当6组波形大小、相位差相等后，再加载运行，达到解决故障的目的。 关于变频器的常见故障以及维修方法详解 1．维修变频器整流块损坏 变频器整流桥的损坏也是变频器的常见故障之一，早期生产的变频器整流块均以二极管整流为主，目前部分整流块采用晶闸管的整流方式（调压调频型变频器）。 中、大功率普通变频器整流模块一般为三相全波整流，承担着变频器所有输出电能的整流，易过热，也易击穿，其损坏后一般会出现变频器不能送电、保险熔断等现象，三相输入或输出端呈低阻值（正常时其阻值达到兆欧以上）或短路。 在更换整流块时，要求其在与散热片接触面上均匀地涂上一层传热性能良好的硅导热膏，再紧固螺丝。如果没有同型号整流块时，可用同容量的其它类型的整流块替代，其固定螺丝孔，必须重新钻孔、攻丝，再安装、接线。 2．变频器充电电阻易损坏维修 导致变频器充电电阻损坏原因一般是：如主回路接触器吸合不好时，造成通流时间过长而烧坏；或充电电流太大而烧坏电阻；或由于重载启动时，主回路通电和RUN信号同时接通，使充电电阻既要通过充电电流，同时又要通过负载逆变电流，故易被烧坏。 其损坏的特征，一般表现为烧毁、外壳变黑、炸裂等损坏痕迹。也可根据万用表测量其电阻（不同容量的机器，其阻值不同，可参考同一种机型的阻值大小确定）判断。
冷却塔噪声治理方案及实例
冷却塔噪声治理方案及实 例 Prepared on 24 November 2020
南昌佳绿环保噪声治理工程项目 泰豪集团冷却塔噪声治理工程介绍 一、项目名称：泰豪集团冷却塔噪声治理工程 二、项目编号：NCJL1522 三、项目地址：泰豪集团 四、项目规模：冷却塔噪声治理 五、工程工期： 30天 六、竣工时间：2015年2月28日 七、项目类别：冷却塔噪声治理工程 八、案例简介：泰豪集团在其厂房北侧安装有两台冷却塔机组，南侧安装一台小型冷却塔机组。当冷却塔开启时测得南侧厂界噪声60dB（A），北侧厂界噪声70dB（A）,）均超出了国家规定2类区夜间噪声排放标准。为有效控制冷却塔噪声，泰豪集团特邀我司对该冷却塔噪声提供合理的解决措施。 九、降噪目标： 达到国家相关标准
十、现场噪音源： 冷却塔主要靠机械通风冷却循环热水。用泵将循环热水送到水分布器喷出，水沿着填料下淋落到水池。由风机将冷空气引入与下淋的热水接触，进行热交换，将水冷却。冷却塔的噪声源由以下几部分组成： （1）风机进排气噪声(主要噪声源)； （2）淋水噪声(主要噪声源)； （3）风机减速器和电动机噪声； （4）冷却塔水泵、配管和阀门噪声； 其中，主要是风机运行进排气噪声和淋水噪声，风机通过进排气口和塔体向外辐射噪声。排气口噪声比进气口噪声高约5～10dB(A)，其频谱特性是以低频为主的连续谱，属低频噪声。循环热水从淋水装置下落时，与塔底接水盘中的积水撞击产生的淋水属高频噪声，淋水声的大小与淋水高度和单位时间的水流量有关。 十一、我们设计的方案: 针对泰豪集团这样的冷却塔低频噪声，我公司根据我们以往治理类似项目的经验，结合现场实际情况制定如下治理措施：1.在冷却塔与厂界之间及冷却塔两侧面采用隔声板密封，北侧 呈现“U”型屏障，屏障整体尺寸为（7+10+7）*8m；南侧呈现
变频器故障及处理方法
变频器故障及处理方法 在各种工业控制系统中，随着变频器等电力电子装置的广泛使用，系统的电磁干扰（EMI）日益严重，相应的抗干扰设计技术(即电磁兼容EMC)已经变得越来越重要。变频器系统的干扰有时能直接造成系统的硬件损坏，有时虽不能损坏系统的硬件，但常使微处理器的系统程序运行失控，导致控制失灵，从而造成设备和生产事故。因此，如何提高系统的抗干扰能力和可靠性是自动化装置研制和应用中不可忽视的重要内容，也是计算机控制技术应用和推广的关键之一。谈到变频器的抗干扰问题，首先要了解干扰的来源、传播方式，然后再针对这些干扰采取不同的措施。 一、变频器干扰的来源 首先是来自外部电网的干扰。电网中的谐波干扰主要通过变频器的供电电源干扰变频器。电网中存在大量谐波源如各种整流设备、交直流互换设备、电子电压调整设备，非线性负载及照明设备等。这些负荷都使电网中的电压、电流产生波形畸变，从而对电网中其它设备产生危害的干扰。变频器的供电电源受到来自被污染的交流电网的干扰后若不加处理，电网噪声就会通过电网电源电路干扰变频器。供电电源的干扰对变频器主要有(1)过压、欠压、瞬时掉电(2)浪涌、跌落 (3)尖峰电压脉冲 (4)射频干扰。 1、晶闸管换流设备对变频器的干扰
当供电网络内有容量较大的晶闸管换流设备时，由于晶闸管总是在每相半周期内的部分时间内导通，容易使网络电压出现凹口，波形严重失真。它使变频器输入侧的整流电路有可能因出现较大的反向回复电压而受到损害，从而导致输入回路击穿而烧毁。 2、电力补偿电容对变频器的干扰 电力部门对用电单位的功率因数有一定的要求，为此，许多用户都在变电所采用集中电容补偿的方法来提高功率因数。在补偿电容投入或切出的暂态过程中，网络电压有可能出现很高的峰值，其结果是可能使变频器的整流二极管因承受过高的反向电压而击穿。 其次是变频器自身对外部的干扰。变频器的整流桥对电网来说是非线性负载，它所产生的谐波对同一电网的其它电子、电气设备产生谐波干扰。另外变频器的逆变器大多采用PWM技术，当工作于开关模式且作高速切换时，产生大量耦合性噪声。因此变频器对系统内其它的电子、电气设备来说是一电磁干扰源。 变频器的输入和输出电流中，都含有很多高次谐波成分。除了能构成电源无功损耗的较低次谐波外，还有许多频率很高的谐波成分。它们将以各种方式把自己的能量传播出去，形成对变频器本身和其它设备的干扰信号。 （1）输入电流的波形变频器的输入侧是二极管整流和电容滤波电路。显然只有电源的线电压UL大于电容器两端的直流电压UD时，整流桥中才有充电电流。因此，充电电流总是出现在电源电压的振幅值附近，呈不连续的冲击波形式。它具有很强的高次谐波成分。有关资料表明，输入电流中的5次谐波和7次谐波的谐波分量是最大的，分别是50HZ基波的80％和70％。 （2）输出电压与电流的波形绝大多数变频器的逆变桥都采用SPWM调制方式，其输出电压为占空比按正弦规律分布的系列矩形式形波；由于电动机定子绕组的电感性质，定子的电流十分接近于正弦波。但其中与载波频率相等的谐波分量仍是较大的。 二、干扰信号的传播方式 变频器能产生功率较大的谐波，由于功率较大，对系统其它设备干扰性较强，其干扰途径与一般电磁干扰途径是一致的，主要分传导(即电路耦合)、电磁辐射、感应耦合。具体为:首先对周围的电子、电气设备产生电磁辐射;其次对直接驱动的电动机产生电磁噪声，使得电机铁耗和铜耗增加;并传导干扰到电源，通过配电网络传导给系统其它设备;最后变频器对相邻的其它线路产生感应耦合，感应出干扰电压或电流。同样，系统内的干扰信号通过相同的途径干扰变频器的正常工作。 （1）电路耦合方式即通过电源网络传播。由于输入电流为非正弦波，当变频器的容量较大时，将使网络电压产生畸变，影响其他设备工工作，同时输出端产生的传导干扰使直接驱动的电机铜损、铁损大幅增加，影响了电机的运转特性。显然，这是变频器输入电流干扰信号的主要传
配电网三相不平衡常见原因分析
龙源期刊网 https://www.360docs.net/doc/9713744674.html, 配电网三相不平衡常见原因分析 作者：杨磊刘天纵张兆娴张翠 来源：《科技风》2017年第02期 摘要：随着用电需求不断增加，对配电网的要求也越来越高。不仅要保证供电可靠性，还要保证电能质量。然而，在实际运行中，由于多种原因，可能造成配电台区发生严重三相不平衡，威胁配电网安全经济运行。因此，对造成三相不平衡原因进行归纳分析十分重要。本文阐述了三相不平衡的概念和实际应用中对三相不平衡台区的判定，总结了三相不平衡的四个主要危害，并对遇到的超过100个三相不平衡台区进行重点分析，归纳了产生三相不平衡的四个主要原因，为三相不平衡台区原因查找及治理提供参考。 关键词：配电网；配电变压器；三相不平衡 当前，配电网结构复杂，电力用户的用电类型也多种多样，由于负荷类型不同、用电时间不同等多种原因，可能导致配电变压器台区出现严重的三相不平衡。随着用户对电能质量的要求不断提高，配电网三相不平衡问题日益突出。在配电台区中，理想状态是使负荷平均地分配到A、B、C三相上并运行于三相平衡状态，但实际中很难做到。实际负荷多以单相负荷、单-三相负荷混合形式存在，某些地区单相负荷占比大，所以会产生三相不平衡，严重的三相不平衡状态会对供电质量造成影响，本文主要对实际中遇到的超过100个三相不平衡台区的产生原因进行归纳分析，总结了四个主要原因。 一、三相不平衡概念 三相不平衡是电能质量的指标之一，分为三相电压不衡和三相电流不平衡。对于三相电压不平衡，国标GB15543-2008《电能质量三相电压不平衡》对电压不平衡的定义为，三相电压在幅值上不同或相位差不是120度，或兼而有之[ 1 ]。且规定电力系统公共连接点电压不平衡度限值为负序电压不平衡度允许值不超过2%，短时不超过4%。 在实际中，还常用到三相电流不平衡的概念，三相电流不平衡与三相电压不平衡类似，引入三相电流不平衡度来表示不平衡程度大小，国网公司PMS2.0监测系统中将其定义为： 三相不平衡度=（最大相电流-最小相电流）/最大相电流*100%， 根据上述定义，如果某台区三相不平衡度大于25%且负载率大于60%，持续时间在2小时以上，就认为该台区三相不平衡。图1为某个三相不平衡台区24小时电流波形。 ■ 图1 三相不平衡台区某天电流波形
艾默生变频器故障及处理方法
艾默生变频器故障及处理方法 艾默生变频器故障及处理方法故障代码故障类型 故障代码故障类型 POFF 输入欠压E008 输入缺相 E001 加速过流E009 输出缺相 E002 减速过流E010 模块保护 E003 恒速过流E011 逆变过热 E004 加速过压E012 整流过热 E005 减速过压E016 读写故障 E006 恒速过压E018 接触器未吸合 E007 控制电源过压E019 电流检测电路 故障 1、电流检测故障 (如报E019，E001)： (1)控制板Q1(15050026)坏。 (2)7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为 2.5，2.5，5为正常，否则7840坏。 (3)小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为 2.5，2.5，2.5，3.4 1.5 ，0，1.6。
如值不对，小板坏：此时可更换小板坏中的三个小 IC(39030024 LMV393),如还不好，更换小板。 2、显示POFF: 驱动板上电POFF，测CVD电压正常应为 2.6-2.7，如测得1.9，可能R51,R52,C36,C37,排线中的某一个坏，其中的电解电容坏的最多。只在带电机运行时报POFF,驱动板变压器也有可能坏。 3、缓冲电阻坏： 缓冲电阻和滤波大电容是成对的。如果其一坏，另一个 很可能也坏。缓冲电阻坏也有可能是继电器不吸合(继电器坏或控制板坏，或与二者相连的电路上元件坏)引起。单相输入(220V)的变频器， 特别要注意：如果无显示或炸机，很可能是用户接入了 三相电(380V)引起的(可察控制板的故障记录：母线电压是否由310变为了540)。此时不断IPM的整流桥已坏，滤波大电容也坏(或炸裂或顶面凸起变硬)。如果只更换IPM后就上电，会听到“啪，啪”的响声(电容内的声音)，应立即掉电，否则IPM的整流桥又会坏。发现一个大电容坏，最 好都换新的。因电容是易坏易老化的器件。 4、显示不稳： 先有显示，然后没有，风扇停下，电压只有12，此种现
噪声污染的处理方法是什么
噪声污染的处理方法是什么 在工作场所中的噪音是第二个主要的来源。职业噪音的第一特点是都为宽带噪音，特别是办公室里的噪音，是由各种不同频率的声音组合而成的，另一个特点是具有广泛性，并且音量都很大。 凡是妨碍人们正常休息、学习和工作的声音，以及对人们要听的声音产生干扰的声音。从这个意义上来说，噪音的来源很多，如街道上的汽车声、安静的图书馆里的说话声、建筑工地的机器声、以及邻居电视机过大的声音，都是噪声，噪声污染的处理方法: 1．首先要尽可能避免噪声。在不影响工作、学习和娱乐的情况下，应严格控制家用电器和其他发声器具的音量和开关时间。尤其是高频立体声音响的使用，其音量一定要控制在70分贝以下（以无震耳欲聋的感觉为准）。汽车司机不应随意按喇叭，不要经常到人声嘈杂的商业区及歌厅去“接收”噪声等等，以尽可能地减少人为噪声的危害。2．注意防止家用电器的噪声污染。在购置家用电器时，要选择质量
好、噪声小的。尽量不要把家用电器集于一室，冰箱最好不要放在卧室；尽量避免各种家用电器同时使用；一旦家用电器发生故障，要及时排除，因为带病工作的家用电器产生的噪声比正常机器工作的声音大得多。 3．国外已经兴起了“寂静别墅”并深受欢迎，但出于国情，我国尚无力效仿，因而，只能在自己家中创造一种寂静的气氛。 一是安装中空玻璃窗、三层玻璃窗、真空玻璃窗、隔音密封条等。这样可将外来噪音减低一半，特别是临街的写字楼和家庭，效果比较理想； 二是安装钢门隔声。钢门对隔音亦有一定的帮助，如镀锌钢门中层隔有空气的设计，使得无论室内或室外的声音均较难传送开去。此外，钢门附有胶边，与门身碰合时并不会发出噪音。 三是多用布艺装饰和软性装饰； 四是注意室内不同功能房间的封闭。 4．遇到室内噪声污染的情况，可进行室内噪声检测，然后根据污染源采取相应的措施，如果是由外界造成的噪声污染，可与有关部门联系解决。 5．家庭成员和邻里之间要和睦相处，不争吵，不喧哗，适当控制娱乐时间，为大家特别是孩子创造一个安静、温暖、文明的社会和家庭环境。 6、室内装修最好使用具有降音隔噪的装修材料，比如硅藻泥。因其天然的多孔性，使其立体多孔结构有效隔离噪音效果，具备很好的室
电动机三相电流不平衡的原因及处理方法
电动机三相电流不平衡的原因及处理方法 l 当三相电源基本对称时，异步电动机在额定电压下的三相空载电流，其任何一相与平均值的偏差不得大于平均值的10％。因此，只有在三相电压不平衡程度过大，或电动机本身存在故障的情况下，电动机才会出现较大的三相电流不平衡。三相异步电动机运行时出现三相电流不平衡时，其可能原因有： (1)三相电源电压不平衡而引起电动机的三相电流不平衡； (2)电动机绕组匝间短路； (3)绕组断路(或绕组并联支路中一条或几条支路断路)； (4)定子绕组内部分线圈接反； (5)电动机三相绕组的匝数不相等。 三相异步电动机如由于上述原因而产生三相电流不平衡故障时，可采用以下方法处理： (1)用电压表测量三相电源电压如确系不平衡时，则应找出原因子以排除； (2)对于电动机绕组匝间短路故障，首先可观察绕组端部有无因高温使线圈烧焦、变色的地方，或闻到绝缘烧焦的气味。当目测观察找不出匝间短路位置时，可用短路侦察器进行检查。如果线圈内存在匝间短路，则串接在短路侦察器线圈回路的电流表读数就将明显增大； (3)绕组的断路故障可用万用表或电桥表测量三相电阻进行检查，电动机绕组三相电阻的最大差值不得超过三相电阻平均值的3%；
(4)检查定子绕组部分线圈接反故障，可对某相绕组施加以低压直流电压，并沿铁心槽面用指南针逐槽检查其极性。如果指南针在每个极相组上的指示方向依次按N、S、N、S改变，则表示绕组的接法正确；反之，即表明某极相组被接反；如果指南针放在同一极相组内邻近的几槽槽面上，其方向变化不定，则说明该极相组内可能有个别线圈嵌反或接错。对接错或嵌反的极相组与线圈，均应按绕组展开图或接线原理图的接法予以更正； (5)对于三相绕组匝数不相等的故障，则可将各相首、尾端串联通电，并用电压表分段测量电压降。先测量每相电压是否相等，再测量不正常一相的各极相组电压是否相等，最后测量不正常极相组内各线圈电压是否相等，这样就可最终找到匝数有错误的线圈。
变频器干扰的解决方法,如何解决变频器的电磁干扰
变频器干扰的解决方法，如何解决变频器的电磁干扰 变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。在工业现场，变频器的干扰问题出现得比较多，且比较严重，甚至导致控制系统无法正常投入使用。比如使得PLC通讯控制变得不稳定，比如使得现场控制柜的指示灯常亮，让人误解。用户都非常苦恼因为变频器干扰带来的困扰。然而，变频器的工作原理注定其会产生强电磁干扰。 在各种工业控制系统中，随着变频器等电力电子装置的广泛使用，系统的电磁干扰（EMI）日益严重，相应的抗干扰设计技术（即电磁兼容EMC）已经变得越来越重要。变频器系统的干扰有时能直接造成系统的硬件损坏，有时虽不能损坏系统的硬件，但常使微处理器的系统程序运行失控，导致控制失灵，从而造成设备和生产事故。因此，如何提高系统的抗干扰能力和可靠性是自动化装置研制和应用中不可忽视的重要内容，也是计算机控制技术应用和推广的关键之一。谈到变频器的抗干扰问题，首先要了解干扰的来源、传播方式，然后再针对这些干扰采取不同的措施。 变频器包括整流电路和逆变电路，输入的交流电经过整流电路和平波回路，转换成直流电压，再通过逆变器把直流电压变换成不同宽度的脉冲电压（称为脉宽调制电压，PWM）。用这个PWM电压驱动电机，就可以起到调整电机力矩和速度的目的。这种工作原理导致以下三种电磁干扰： （1）射频辐射干扰：射频辐射干扰来自变频器的输入电缆和输出电缆。在上述的射频传导发射干扰的情形中，变频器的输入输出电缆上有射频干扰电流时，由于电缆相当于天线，必然会产生电磁波辐射，产生辐射干扰。变频器输出电缆上传输的PWM电压，同样包含丰富的高频的成分，会产生电磁波辐射，形成辐射干扰。辐射干扰的特征是，当其他电子设备靠近变频器时，干扰现象变得严重。 （2）谐波干扰：整流电路会产生谐波电流，这种谐波电流在供电系统的阻抗上产生电压降，导致电压波型发生畸变，这种畸变的电压对于许多电子设备形成干扰（因为大部分电
浅谈三相负荷不平衡的原因及危害(新版)
浅谈三相负荷不平衡的原因及 危害(新版) Safety work has only a starting point and no end. Only the leadership can really pay attention to it, measures are implemented, and assessments are in place. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0423
浅谈三相负荷不平衡的原因及危害(新版) [摘要]低压电网三相负荷可能因多种原因，导致不平衡，甚至不平衡度非常严重。三相负荷不平衡对低压电网、配电变压器、6～10kV高压线路均造成危害，对供电企业安全供电降低线损、用户安全用电影响较大。 [关键词]低压电网、三相负荷不平衡、安全供电、降低线损 1引言 农网改造中采取了诸如配电变压器放置在负荷中心，增添配电变压器数量，缩短供电半径，加大导线直径，增加低压线路，用电户电能表集中安装等措施，极大地改变了农村低压电网状况，给我们建造了一个好的电网“硬件”。但若“软件”配套不好，尤其是三相负荷不平衡，则不能挖掘出这个好“硬件”的内部潜力，致使低压电网的可靠性和稳定性差，线损率较高。
2三相负荷不平衡的原因 低压电网三相负荷失衡有以下数种原因： （1）低压电网三相负荷不平衡要增加损耗，虽然是是早已被提出来了的。但在农网改造前，由于①农村低压电网不在电业部门的必管范围，设备线路状况极差，线损很高，收不够上缴电费就涨电价，即线损水平虽高但降损的压力不大。②农村照明等单相负荷很小，只占总用电负荷的5～20％左右，故虽进行过低压整改，多是把配电变压器移到负荷中心、改造低压线路、整改户内线路等。三相负荷不平衡由于是较次要的因素，没有也不可能引起人们足够注意，故实践很少，亦不可能提出调平三相负荷的具体方法。 （2）农网改造由于规模大、任务重、时间紧，不可能面面俱到（如规划调平三相负荷）；加之改造资金有限，为了降低费用，架设了一定数量的单相两线线路，尤其是低压分支线路中，单相两线线路占一定比例；还有在下户线接火施工中，一些施工人员素质低，没有三相负荷平衡的概念，施工中或随意接单相负荷，或为了不接成380V，把单相负荷都接到中间两根线上。这在一定程度上加重了
