水电站调速器常见故障技术处理探索 武江
水电厂调速器系统故障处理
水电厂调速器系统故障处理0 引言某水电厂机组自调速其改造投产以来，设备运行情况良好，各项技术指标基本能满足要求。
但调速器系统仍然发生几起故障，虽然未造成严重后果，对机组及电网系统还是造成了一定的影响。
为了保证机组及系统的安全运行，本文对调速器系统故障进行了调查与分析，最后总结出原因与预防方法以杜绝类似故障重复发生，防患于未然。
1故障发现故障1：2008 年4 月20 日，运行人员接调度令开某号机组，运行人员在中控室监控系统的上位机进行远方操作, 某号机组启动后转速迅速上升，在极短的时间内转速》140%机组过速保护装置运作, 该机组自动进行事故停机。
但在停机过程中紧急停机第一次动作失败，再自动进行第二次紧急停机动作后导叶全开以上信号复归。
在第三次紧急停机动作后导叶全关，机组转速V 95%，在经历三次紧急停机动作后，紧急停机成功执行，经检查未发现明显问题。
故障2：2008年4 月24 日，运行人员在开同一台机组时发现，和 4 月20 日故障相似，机组启动后转速迅速上升,在极短的时间内转速》140%运行人员迅速采取紧急停机动作、落进水口闸门动作和自动停机令动作。
但第一次、第二次和第三次紧急停机动作全部无效，直至第四次紧急停机动作后导叶全开以上信号复归。
在第五次紧急停机动作后导叶全关，机组转速v 95%在经历五次紧急停机动作后，紧急停机才成功执行。
2故障初步检验针对以上现象在进水口闸门下落、导叶无水的情况下对该机组调速器故障进行检验：首先，利用机械手操机构进行多次导叶开闭试验，导叶均能正常动作；利用现地电手动按钮进行多次导叶开闭试验，导叶均能正常动作，且导叶主反馈显示正常，步进电机局部反馈电压正常；导叶开启状态下，多次利用紧急停机关闭导叶，动作正常；对两个反馈电位器相关电气回路的各接线端子进行检查正常。
其次，用现地电手动方式将导叶开至30%开度，停止按钮操作，此时导叶自动开至100%开度。
导叶停在100%开度时，步进电机始终在往关侧快速旋转，其传动轴及局部反馈装置均压在行程最下方。

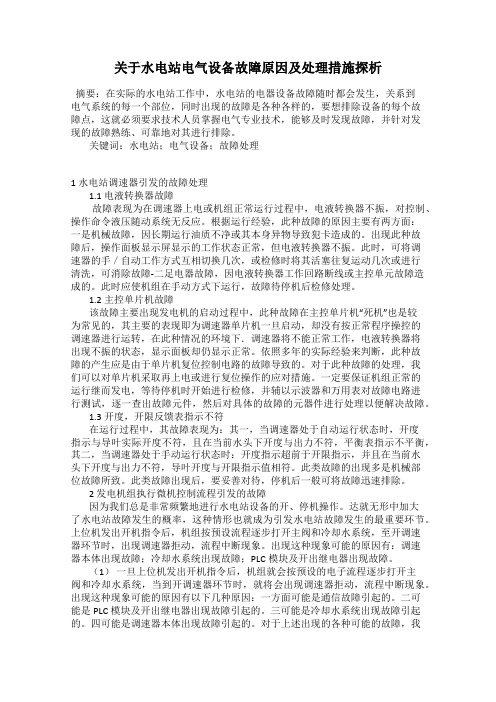

关于水电站电气设备故障原因及处理措施探析
1.1电液转换器故障
故障表现为在调速器上电或机组正常运行过程中，电液转换器不振，对控制、操作命令液压随动系统无反应。根据运行经验，此种故障的原因主要有两方面：一是机械故障，因长期运行油质不净或其本身异物导致犯卡造成的。出现此种故障后，操作面板显示屏显示的工作状态正常，但电液转换器不振。此时，可将调速器的手／自动工作方式互相切换几次，或检修时将其活塞往复运动几次或进行清洗，可消除故障-二足电器故障，因电液转换器工作回路断线或主控单元故障造成的。此时应使机组在手动方式下运行，故障待停机后检修处理。
1.2主控单片机故障
该故障主要出现发电机的启动过程中，此种故障在主控单片机“死机”也是较为常见的，其主要的表现即为调速器单片机一旦启动，却没有按正常程序操控的调速器进行运转，在此种情况的环境下．调速器将不能正常工作，电液转换器将出现不振的状态，显示面板却仍显示正常。依照多年的实际经验来判断，此种故障的产生应是由于单片机复位控制电路的故障导致的。对于此种故障的处理，我们可以对单片机采取再上电或进行复位操作的应对措施。一定要保证机组正常的运行继而发电，等待停机时开始进行检修，并辅以示波器和万用表对故障电路进行测试，逐一查出故障元件，然后对具体的故障的元器件进行处理以便解决故障。
关于水电站电气设备故障原因及处理措施探析
摘要：在实际的水电站工作中，水电站的电器设备故障随时都会发生，关系到电气系统的每一个部位，同时出现的故障是各种各样的，要想排除设备的每个故障点，这就必须要求技术人员掌握电气专业技术，能够及时发现故障，并针对发现的故障熟练、可靠地对其进行排除。
关键词：水电站；电气设备；故障处理
（2）一般在正常的开机工作过程中，机组转速将会达到一定额度时，此时机组将会发生故障。对于此种状况进行原因分析：第一步要对系统进行检查，看其工作是否正常进行，如果有必要的话，可以直接在磁屏上手动进行起励试验。
水电站调速器系统调速器故障说明及处理措施
水电站调速器系统调速器故障说明及处理措施调速器故障说明及处理措施1、电柜以开关量方式送监控系统的故障有：（1）“调节器A套总故障”或“调节器B套总故障”：PT测频消失、齿盘测频1或齿盘测频2有一个消失、导叶反馈故障、两套伺服比例阀模块有一个报警、功率测量反馈故障、导叶液压故障、功率给定模拟量测量故障、蜗壳进口压力及尾水管出口压力测量故障(水头故障)。
有上述故障时报警。
处理措施：检查电调故障报警窗口显示的具体故障信息，同时检查去监控系统通讯内容中的报警信息，针对具体故障进行处理。
（2）“A套导叶采样故障”或“B套导叶采样故障”A套导叶采样数据超过了设定的最小限制或最大限制时报警，一般当导叶变送器输出信号超过合理范围（4-20mA）时，报警动作。
处理措施：检查导叶传感器供电电压，正常范围（20-25V），检查传感器输出电流，正常范围（4-20mA）对应全行程，同时检查信号分配模块供电电压（20-25V）和输出信号（4-20mA），还可以检查外部接线是否有松动。
（3）“A套伺服比例阀故障”或“B套伺服比例阀故障”当伺服比例阀出现下述任一故障时报警：a：伺服比例阀反馈传感器断线，b：伺服比例阀线圈电流为零（掉电），c：伺服比例阀功放输入信号和伺服比例阀反馈比例关系偏差过大（可能阀卡），延时报警。
d：导叶控制综合模块失电或者故障处理措施：检查伺服比例阀反馈传感器和伺服比例阀线圈接线是否松动，观察功放板上LVDT指示灯、UB灯显示是否正常，若均正常，可以检查伺服比例阀是否有卡涩，对伺服比例阀进行清洗或更换。
检查综合控制模块是否工作正常。
（4）“A套水头采样故障”或“B套水头采样故障”当蜗壳进口压力或尾水管出口压力测量数据超过了设定的最小限制或最大限制时报警，一般当变送器输出信号超过合理范围（4-20mA）时，报警动作。
处理措施：检查水位传感器供电电压，正常范围（20-25V），同时检查传感器输出电流，正常范围（4-20mA）对应全行程，检查信号分配模块供电电压（20-25V）和输出信号（4-20mA），还可以检查外部接线是否有松动。
水电站调速系统常见故障分析及处理
水电站调速系统常见故障分析及处理摘要：本文分别就水电站调速系统内漏处理及改进建议以及水电站调速系统三螺杆泵异常工况诊断与处理措施对水电站调速系统常见故障分析及处理进行了分析和探讨。
关键词：水电站；调速系统；常见故障；处理1 水电站调速系统内漏处理及改进建议1.1调速系统内漏处理1)针对调速系统主供油管路上的大通径球阀，球体密封无法在不拆阀门的情况下更换，如事故配压阀主供油源阀、主配压阀主供油源阀、主配压阀检修阀等发生内漏，应制定方案，及时更换新球阀。
2)针对隔离阀、事故配压阀、分段关闭阀等液压插装阀，更换造成内漏的密封即可解决内漏问题。
如插装阀的壳体密封、活塞密封、衬套密封等。
《液压插装阀阀芯密封更换装置》和《液压插装阀连接座拆卸装置》两个实用新型专利装置(见图1)，可显著提高更换密封的效率，保证施工过程的安全，专利申请号为:2018210698282和2018210705040。
图1液压插装阀阀芯密封更换装置和液压插装阀连接座拆卸装置示意图3)针对设计原因造成的，更换密封后无法解决内漏的密封部位，或更换新密封后，耐久性不足1年的密封部位，应联系设计单位、制造单位，进行密封换型论证。
国内某巨型水轮机组调速系统分段关闭阀连接座密封因O型密封圈内漏方面耐久性不足，更换为哑铃型密封件后，内漏问题得到了彻底解决(见图2)。
4)针对接力器的内漏，水轮发电机组B修或A修时，可将接力器缸盖拆除，检查活塞导向环的使用情况，需要更换时3层导向环层间错位120°安装。
回装后，制作专用装置对接力器进行打压试验，测量漏油量。
机组并网运行后，查看接力器进、出油管及缸体处的窜油声音，测量进出油管处的分贝数及管体温度，与修前接力器的内漏情况进行比较，提供数据支持。
图2调速系统分段关闭阀连接座密封换型图1.2防止、减小调速系统内漏的建议措施1)对关键部位密封件进行“预防性检修”。
统计调速系统所有密封件，生成汇总表，包括密封件的名称、型号规格、安装部位、已使用年数、风险说明等内容，依据风险说明，对可能造成重大外漏、内漏后果的密封件，进行重点管理，在其使用寿命年限内，未失效前进行“预防性检修”，更换新的密封件。
水电站调速器常见故障技术处理探索
水电站调速器常见故障技术处理探索发布时间：2021-01-27T03:36:04.778Z 来源：《中国电业》（发电）》2020年第24期作者：陈启宏[导读] 基于此，本篇文章主要通过水电站调速器常见故障技术处理，展开具体的分析与探究。
江苏国信抽水蓄能发电有限公司江苏溧阳 213300摘要：调速器作为水电站的主要设备，是不可或缺的控制元件。
因为调速器工作环极为特殊，再加之其工作时间相对较长，十分容易发生多种多样的故障，这些故障的出现，或多或少会对水电站的工作带来影响，从而直接影响到水电站最终的经济利益。
基于此，本篇文章主要通过水电站调速器常见故障技术处理，展开具体的分析与探究。
关键词：水电站；调速器；常见故障；处理探索引言调速器是水电站进行机组出力调节的重要设备，同时也是大型的水电站之中，自动化控制的重要设备，调速器的基础任务，主要是对供水轮发电机组稳定地以额定转速运行，在机组负荷变化，或者是其他外部因素干扰的作用下，确保机组转速的变化，不能够超出限定的范围，并且可以快速的新工况下稳定运转。
除此之外，调速器也具备对机组展开常规的控制与操作，确保机组中的安全，以及经济运转等性能。
1、水电站调速器介绍1.1基本原理调速器的位置设计，大多处于水轮机发电机中间的位置，水电站的水轮机大多在大负荷的电网之中展开运营。
负荷由于供电幅度存有差异，则有可能随时出现电压改变的情况，而发电机组就会完全按照负荷数值的高低，来做出快速出力的调节，从而让系统随时保持电力的平衡，借此确保水电站的有序运行。
若是功率出现了改变，相对应的则需要做次调频处理。
而调速器作为调频中的重要设备，各个发电厂皆会在其中配置该设备。
1.2作用调速器的作用主要体现在以下几个方面：第一，可以让使转浆式和冲击式这两个水轮之间互相配合展开运转，让两者之间互相调节。
第二，可以对水轮发电机中的负荷展开科学、合理的分配，借此保障水电站中发电机组健康的运转。
第三，可以在最快的时间之内将水轮发电机组中的快速手动与自动档进行启动，让发电机组在它所承受的负载出现变化的状况之下，也可以照常的运转。
水电站调速器常见故障及其维修检修处理方法
水电站调速器常见故障及其维修检修处理方法摘要：水电机组能否正常可靠地运转，与其各项电气设施的优良性能密切相关。
而机组的运行状况是否平稳，则是机组能否顺利运行的前提条件。
本文根据多年的工作经验，总结并剖析了水电站调速器在工作过程中遇到的几个问题，并给出了一些处理办法，为水电站调速器运维人员提供参考。
关键词：水电站;调速器;故障;处理0前言调速装置是水电站进行机组输出功率调整和自动控制的核心装置，它的主要工作是使机组在额定速度下工作，在负荷变化或其他外界因素的影响下，使设备的转速不超过指定的范围，并且在新的工作环境中迅速展开工作。
1调速器的功能1.1调速器的设计根据电力市场需求和水力发电厂的具体需求，本文提出了解决传统的变频器存在的问题，以达到更好的性能和更好的效果。
并网特点：调速器可按要求（机边或远程控制）自动起动，采用闭环方式启动，其提高了机组的转速以及稳定性，达到了无负荷状态在达到空载状态时，自动准同步控制装置可以准确地调整机组的频率，同时还具备每分钟最少6次以上的过周期并联的能力，从而使机组并网更快速、更平稳。
1.2调节有功功率由于国内大部分电站均纳入了电力系统，当长时间带有固定负载的机组投入电网后，由于其速度与功率系统的同步，不需要进行调频，它的工作主要是调节电网的有功功率。
而调速器又可分为闭环和开环，均为数字电液伺服，定位精确，无打滑加载，进而促使整个有功调整过程迅速、平稳、精确。
1.3自动调频功能由于我国的小电网存在着电力大容量的问题，而在电力网的拆分过程中，由于电力网的解体，电力系统的故障识别能力非常强。
所以，在电网释放后，将调速器由基本负荷运行方式转变为具有小型电网的频率，并对其进行迅速的状态辨识和调节，它可以使具有调节器的地方供电公司在解除管制后，在电力市场中快速进行自我保护，不至于因停电而造成整个地区的小型电网瘫痪，从而保障发电、供电和用电的安全。
2调速器的特点(1)水轮机的工作能力很强，而且体积很大，在运行过程中会遇到大量的水流，水轮机组是水电发电厂的主要动力设备，它可以调节水流的速度，对水流有很好的控制作用。
调速器常见故障处理
调速器常见故障处理水轮机微机调速器常见故障的处理所谓常见故障是指调速器投运前或大修后经过调整、试验合格，能投入正常运行，在以后的正常运行中，由于调速器部件产品质量问题，机构松脱变位、机械杂质堵塞、参数设置改变等原因引起的故障。
为帮助运行人员迅速判断故障原因和故障部位及时排除故障，本节列举了可编程调速器运行时可能发生的故障及处理措施。
(一）开机、并网及空载运行时常见故障1．上电后出现电气故障无法开机该故障的可能原因有：（1）可编程控制器的运行开关未置于“RUN”位置，“RUN”灯未亮，可编程没有投入运行，可能导致电气故障灯亮。
（2）可编程控制器故障，此时可编程故障灯亮。
导致可编程控制器故障有多种原因，主要的有模块故障，程序运行超时，状态RAM故障，时钟故障等。
此时应先切手动，暂停运行，过一会儿再重新启动，一般即可恢复正常。
如果是常驻性故障，应检查相关模块运行指示灯是否正常，对不正常的模块应进行更换。
（3）“电气故障”继电器接点粘连或继电器损坏。
此时可检查可编程控制器“电气故障”端子是否有“电气故障”的信号输出（即观察可编程对应输出端口指示灯是否亮）即可判断是否继电器的问题。
（4）测频故障导致“电气故障”灯亮，观察显示屏是否显示“机频故障”。
2．手动开机并网，切至自动后导叶全关（1）水机自动屏/LCU的停机令未复归。
（2）电气部分连线接触不良、元件损坏。
如PLC的调节输出电压未送至综合放大板，功率管损坏短路，或调节阀的线圈与控制信号线接触不良等。
（3）若调节器输出有开机信号，则可能是电液转换部件卡在关机侧，清除电液转换部件故障。
3．发开机令后调速器不响应（1）调速器没有切为自动状态。
手动状态时，切除了电气部分对机械部分的控制，上位机指令不起作用。
（2）紧急停机电磁阀没有复归。
由于采用具有定位功能的两位置电磁换向阀，紧急停机信号解除后，电磁换向阀保持在原紧停位置，必须在复位线圈通电后，紧急停机功能才能解除。
水电站调速器常见故障技术处理探索
水电站调速器常见故障技术处理探索摘要：随着经济和各行各业的快速发展，水力发电作为清洁能源发电方式，是我国重要的发电模式。
调速器是水电站的重要设备，是水电站设备运行正常的主要控制元件。
由于水电站环境潮湿，调速器属于精密仪器，极易造成各种故障的发生；加上此设备长时间运转，故障发生率偏高。
由于调速器是重要的控制设备，对电机转速的调节和变组机的处理起着不可替代的作用，因此一旦出现故障，会对水电站的工作造成较大的影响，进而影响整个水电站的效益，甚至会对城乡供电产生连锁反应。
基于此，根据经验，探索水电站调速器常见故障及其维修检修处理方法，以供参考。
关键词：水电站调速器；常见故障；技术处理引言调速器的设计多位于水轮机发电机的中间位置，水电站的水轮机多在大负荷电网中运营。
负荷因供电幅度的不同可随时改变电压，而发电机组则完全根据负荷的数值高低做出迅速的出力调节，使系统随时电力平衡，以保证水电站正常运转。
如果功率改变，相应的就要做一次调频。
调速器是调频的关键设备，任何发电厂都会配置这一设备。
1水电站调速器1.1作用调速器的作用具体如下。
1）能够使转浆式和冲击式水轮配合运转，彼此调节。
2）能够对水轮发电机之间的负荷进行合理分配，以确保水电站发电机组的正常运行。
3）能够启动水轮发电机组的快速手动和自动档，使得发电机组在其所受负载发生改变的情况下也能照常运转。
4）能够维持发电机组转速正常，尽可能减小与额定转速之间的差距，保障水电站发电机组在正常功率范围内工作。
1.2调速器必须满足的条件（即稳定性）当水轮发电机组转速与设定值差距较大时，调速器需要做出对应的反应行为，同时还必须具备一个能随时发作的恢复力来使调速器恢复到初始状态。
产生这种恢复力的核心零件是离心调速器中的弹簧。
这种有恢复力的调速器被称作静态稳定的调速器。
但静态稳定的调速器也可能在调节过程中表现出动态不稳定性。
例如，由于调节行为过度而产生反向调节的情况，实际调节行为会产生一个振荡过程。
探讨调速器的常见故障和处理方法
小学数学教师招聘考试专业知识真题卷〔含答案〕第—局部教育理论与实践一、单项选择题(在每题的四个备选答案中，选出一个符合题意的正确答案，并将其选项写在题干后的括号内。
本大题共5小题，每题1分，共5分)1.包含组织教学—检查复习—讲授新教材—稳固新知识—安排课外作业环节的课的类型是。
A.单一课B.活动课C.劳技课D.综合课2.标志着中国古代数学体系形成的著作是。
A.（周髀算经）B.（孙子算经）C.（九章算术）D.（几何原本）3.教学评价的数量化原则主张评价应尽可能。
A.定量B.定性C.定量与定性相结合D.以上答案都不正确4.我国中小学学生集体的根本组织形式是。
A.班集体B.学生会C.少先队D.共青团5.中小学智育的根本任务是。
A.传授知识B.开展学生的智力C.形成技能D.培养个性二、填空题(本大题共2小题，每空2分，共10分)6.数学课程目标分为____、____、____、____四个维度。
7.“最近开展区〞是指儿童的智力在教师指导下的____开展水平。
三、简答题(5分)8.新课程为什么要提倡合作学习第二局部数学专业根底知识一、选择题(本大题共7小题，每题2分，共14分)1.以下图一共有多少个小圆点正确的算式是。
A.3×4×3B.4×4×3C.3+3×4D.3×(4+4)2.下面的分数中，不是最简分数的是。
A.2/5B.24/36C.9/7D.12/193.某种服装原价为200元，连续两次涨价a%后，售价为242元，则a的值为。
A.5B.10C.15D.214.O1和O2的坐标分别为(-1，0)、(2，0)，⊙O1和⊙O2的半径分别是2、5，则这两圆的位置关系是。
A.相离B.相交C.外切D.内切5.用每千克28元的咖啡糖3千克，每千克20元的奶糖2千克，每千克12元的花生糖5千克，混合成“利是〞礼品糖后X，则这种“利是〞礼品糖平均每千克售价为。
水电厂调速器常见故障的原因及处理方案探讨
水电厂调速器常见故障的原因及处理方案探讨摘要：随着我国不断的对现有经济制度进行深化改革，推动着我国社会市场经济的发展，刺激着我国城市现代化的建设。
无论是社会群众的日常生活需要，还是社会经济建设的需要，对电力资源的稳定输送要求愈来愈高，给电力企业的发展带来了极大的挑战。
水电厂是我国电力系统建设的重要一部分组成，是我国电力资源生产输送的重要环节，受到社会各界的广泛关注。
在现阶段，国家对水电厂建设的重视度虽然比较高，但是水电厂在日常有运行的过程中，不可避免的会发生一些严重的故障，影响着水电厂的正常运转。
鉴于此，本文根据笔者自身多年从事水电厂建设相关工作经验，简单的对水电厂调速器常见故障的原因以及处理方法作出以下几点探讨，以供参考研究。
关键词：水电厂；调速器；常见故障；原因分析；处理方法在我国社会现代化发展的过程中，社会各行业领域信息化的转变，对电力行业的发展提出了全新的要求，促进着电力企业的现代化建设发展。
水电厂是目前我国电力资源生产和输送的重要平台之一，尤其是在国家提出生态建设的背景下，水电厂的发电作用受到社会各界的广泛关注。
但是目前水电厂调速器频发严重的故障问题，使得水电厂的日常生产运营受到极大的影响，对我国社会群众的正常生活以及社会经济建设均带来严重的损失。
为进一步提高水电厂的发电质量，积极的对水电厂调速器常见故障进行简单的分析，并给出科学的处理措施，以此提高我国水电厂的生产质量。
一、水电厂调速器的重要作用水电厂的日常生产离不开调速器的正常工作，依据水电厂调速器的工作原理，将其分为不同的形式，如机械式的调速器、液压式的调速器以及机械液压式的调速器、电子式调速器等等[1]。
现阶段，我国水电厂常用到的调速器是机械式调速器，因为机械式调速器的内部结构简单，工作模式便捷，且工作性能可靠良好，受到我国大部分地区水电厂的欢迎。
水电厂通过调速器，可以将转浆式水轮以及冲击式水轮进行相互调节，提高工作效率，并且在水电厂利用调速器的过程中，可以在电力系统被水轮机发电组的控制下，有效的分配水轮机发电组的荷载，使得水电厂水轮机发电机组的工作效率更高、工作质量更好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电站调速器常见故障技术处理探索武江
发表时间：2019-11-07T15:32:44.773Z 来源：《电力设备》2019年第14期作者：武江[导读] 摘要：调速器是水电发电机组必备的设备之一，起着调节发电机转速，维持系统频率稳定的重要作用。
（青海黄河水电公司龙羊峡发电分公司）
摘要：调速器是水电发电机组必备的设备之一，起着调节发电机转速，维持系统频率稳定的重要作用。
调速器常发生一系列的故障，一旦出现故障无法正常工作，系统的稳定运行将面临一定的挑战，并网的发电机组也可能面临脱网的风险，故研究调速器故障的处理方法具有实际的应用价值。
基于此，以下对水电站调速器常见故障技术处理进行了探索，以供参考。
关键词：水电站调速器；常见故障；技术处理
引言
调速器是水电站进行机组出力调节的重要设备，也是大型水电站中自动化控制的关键设备之一，其基本任务是供水轮发电机组稳定地以额定转速运行，在机组负荷变化或其他外扰作用下，保证机组的转速变化不超过一定的范围，并能迅速地稳定在新的工况下运行。
此外调速器还具有对机组进行正常的控制操作，保证机组安全、经济运行等功能。
1调速器必须满足的条件（即稳定性）
当水轮发电机组转速与设定值差距较大时，调速器需要做出对应的反应行为，同时还必须具备一个能随时发作的恢复力来使调速器恢复到初始状态。
产生这种恢复力的核心零件是离心调速器中的弹簧。
这种有恢复力的调速器被称作静态稳定的调速器。
但静态稳定的调速器也可能在调节过程中表现出动态不稳定性。
例如，由于调节行为过度而产生反向调节的情况，实际调节行为会产生一个振荡过程。
动态稳定的调速器就是使这种振荡能够快速衰减的调速器，动态不稳定的调速器是不能保证水轮机组正常工作的。
在水电站调节系统中增加阻尼可以起到提高动态稳定性的作用。
调节系统中的阻尼，如运动中的摩擦，会降低调速器的灵敏度。
当被控制轴的转速与设定值产生微小偏差时，调速器无法做出对应行为。
通常，机械式调速器的不灵敏性大概是其设定值的1%。
但是，灵敏性过高的调速器也会由于机组正常运作过程中周期性的速度波动而做出不该做的调节行为。
2调速器的功能
2.1调速器的设计
根据用电用户小和水电运行环境的特殊要求，将针对常规调速器的不足之处，使得调速器具有更完善的功能和独特的性能。
并网功能：调速器能根据指令(机旁操作或遥控系统作)自动开机，采用闭环控制方式启动，机组转速上升迅速平稳，自动达到空载开度当机组到达空载开度后，自动准同期控制系统即能精确调控机组频率跟踪网频，并具有相角控制达到每分钟至少可提供6次以上过周期并网点的机会，使机组并网更迅速平稳运行。
2.2能够维持发电机组转速正常
尽可能减小与额定转速之间的差距，保障水电站发电机组在正常功率范围内工作 2.3调节有功功率
我国大多数水电站机组都是并入电网，长期带固定负荷运行的机组并网后，转速已被电网拖入同步状态，故不需继续调频，其主要操作是调节有功功率。
调速器具有开环调功及闭环调功两种方式，所用的执行机构又是数控电液随动系统，具有定位精度高，带自锁装置不溜负荷等特点，从而使整个调节有功功率的过程达到迅速、平稳、精确的水平。
3常见故障原因分析和处理方法
3.1开机前调速器无反应
该故障的主要表现形式为：在初开始和开始的中期，光字牌无法处于最小位置，调速器对光字牌的调节无效。
产生这种故障的原因可能是调速器的马达产生故障，也可能是螺丝脱落。
马达故障和螺丝脱落很可能是由于水电站发电机在运转过程中的震动造成的。
需要确定马达中脱落的螺丝位置，操作将其固定，并且随时或者定期重复检查该螺丝是否还有脱落风险。
若检查出还是不牢固，必须采用胶水或其他措施来紧固螺丝，或者换新的螺丝。
3.2开机后机频无显示
故障现象当发动机正常工作时,调速器的显示器上无显示.这也是常见的故障。
原因分析:机频信号出现故障处理方法:针对机组所传递的信号进行全面地检查,看看信号的传递是否发生线路中断或者信号传递出现故障的现象,如果出现问题,应及时更换或解决。
3.3调速器的抽动频繁
调速器抽动的原因是由于工作机组的自动平衡系统调节，多台机器并网运行的功率过大或者是工作机组空载运行的受力不均匀等，导致的导叶接力器振幅周期运动过快而剧烈的抖动，影响调速机的正常运行，严重时会令水电站的工作机组暂停，影响水电站的正常运作。
如果发现调速器在工作中，工作机组运行功率不断跳跃浮动、压油泵启动异常频繁、调压阀不停的上下起伏运动等不正常的现象发生，一定要暂停运行，进行检修工作，以免带来更大的影响和损失。
故障处理方法：调速器抽动的原因，可能是受到电磁信号的干扰、周围环境的异常震动、反馈电位器接触不良或输入有误，以及液压元件或输油管路磨损阻塞过大造成的。
在排查的过程中，要先对电磁干扰信号进行监测，看调速器受其影响是否显著；如果不是，就要看水电站的周围有没有施工的工地或较重的机车通过，引起接力器的异常抽动；不是的话就继续看反馈电位器的情况如何，如果是因为接触不良，受到较大的震动，会发出异常的信号，加大调速器的抽动速度，如果是因为输入有误，调节以下各项的数据参数即可；到这个步骤，如果还是没有异常，那多半就是液压元件和输油管路出了问题，需要更换零件。
3.4机组在运行中的负荷故障
发电机组若处于超负荷的工作状态，可能导致跳闸。
产生这种故障的原因可能是发电机组处于超负荷的工作状态时，调速器也同步处于超负荷的工作状态，机组并网后，调速器会按程序将导叶开度快速增加一倍，达到满负荷开度值，系统频率指示断开，而调速器开度保持原样，将直接产生定子超电流的状况，进而导致跳闸。
对于这种故障，要认识到它产生后果的严重性。
此时，技术人员可以将额定载荷最大化，并同时操作将定值降到最低限，防止问题趋于严重，也可以询问厂家能否对调速器进行自行更改。
若此类故障再次发生，可以通过报警装置获得超载信息，以便及时处理故障，减小损失。
3.5开机后机频波动较大
故障现象:开机后,发电机组的转速波动较大,但是机组的频率并没有发生变化,或者出现在较大的范围内上下变化,使得机组不能实现并网。
原因分析:出现上述情况的原因是电源的模块发生了变化,它经过变换器将电源变为十SV和十24V,如果在此期间.电源不能稳定的转换,这样就会造成调速器的显示屏上没有变化。
有时也可能因为调速器的滑块带动推拉杆至控制环传动导叶转动部件受到卡阻,从而影响调速器的工作。
如果此时调速器接力器接到开或关的命令,但是在实际中导叶开度会之后一段时间.这样就会导致再次增大开或关的命令,进而导致机组的参数不能稳定在一定的范围内,不能实现机组的反复运动。
处理方法:测量电源变换单元线路板中输出的电源是否为十SV,如果电源低于十SV,这时就必须重新更换模块然后重新启动,清除电机组内部的杂质,从而实现电机组转速的稳定,降低波动性。
结束语
可以看出调速器是水电站发电的重要组成部分,它虽然是辅助元件,但是在实际的工作中能够凸显其作用.如果调速器出现问题,必须及时处理,只有这样才能将由此带来的损失降至最低,从而实现水电站安全、经济、有效的运行。
参考文献
[1]达宏亮,李春瑾.浅谈苗家坝水电站调速器功率闭环改造[J].科技创新与应用,2017(18):204.
[2]刘建.水电站水轮机调速器的调试与维护[J].山东工业技术,2017(07):170.
[3]周铭高.小型水电站调速器技术改造选型[J].小水电,2015(05):60-61.
[4]李甜甜,唐杰阳,吴建荣.水电站调速系统模型参数测试方法研究[J].水利水电技术,2015,46(09):75-77.
[5]王卫明.浅论水电站调速器的运行[A].《建筑科技与管理》组委会.2015年8月建筑科技与管理学术交流会论文集[C].《建筑科技与管理》组委会:北京恒盛博雅国际文化交流中心,2015:2.。
