焊接残余变形的控制措施
塔机焊接防焊接变形措施

塔机焊接防焊接变形措施有以下几种:
-减小焊缝截面积:在得到完整、无超标缺陷焊缝的前提下,尽可能采取用较小的坡口尺寸。
-采用热输入较小的焊接方法:如CO₂气体保护焊。
-厚板焊接尽可能采用多层焊代替单层焊。
-在满足设计要求的情况下,纵向加强肋和横向加强肋的焊接可采用间断焊接法。
-双面均可焊接操作时,要采用双面对称坡口,并在多层焊时采用与构件中和轴对称的焊接顺序。
- T形接头板厚较大时采用开坡口角对接焊缝。
-采用焊前反变形方法控制焊后的角变形。
-采用刚性夹具固定法控制焊后变形。
实际操作中,需要根据具体情况选择合适的措施,以达到最好的防变形效果。
如果需要更详细的信息,建议咨询专业的焊接工程师或技术人员。
焊接应力与变形控制实验-实验报告纸

实验(实习)报告实验名称_____________
班级____________________ 组别____________________ 姓名学号
实验(实习)报告专用纸
(1)设计措施:1)合理选择焊缝尺寸和形式;2)尽可能减少不必要的焊缝;3)
合理安排焊缝位置
(2)工艺措施:1)严格加工装配工序;2)预留余量;3)反变形法;4)刚性
固定法;5)合适的焊接方法和规范;6)合理的选择装配焊接
顺序;
焊后矫正焊接变形的方法:(1)机械矫正法;(2)火焰矫正法;
五、实验内容与结果分析
1、测量焊接结构的纵向和横向收缩量
根据设定的一系列焊接工艺参数对Q235钢板进行焊接,利用卡尺测量焊接前和焊接后的焊接纵向和横向尺寸。
图一对接接头的纵向与横向收缩
2、焊焊缝纵向和横向应力分布
根据设定的一系列焊接工艺参数对Q235钢板进行焊接,分析焊缝的纵向和横向应力分布。
图三对接接头的横向应力分布
3、测量焊接接头的角变形大小
根据设定的一系列焊接工艺参数对Q235钢板进行焊接,利用尺规测量焊接后的角度。
变化。
图二对接接头的角变形
4、实验结果分析
板厚、电流、焊接速度对变形的影响规律:
五、思考题
1、焊前预热和焊后缓冷对焊接应力和变形大小的规律;
2、不同的焊接顺序对焊接应力和变形大小的影响;
3、焊接残余应力的测定方法有哪些?各有哪些优缺点?
评分_____ 指导教师。
焊接残余变形的控制措施

焊接残余变形的控制措施摘要焊接残余变形是焊后残存于结构中的变形,是焊接结构生产过程中常常出现的问题。
通过正确的施工,可以减少焊接残余变形。
关键词焊接残余应力残余变形措施1 前言在焊接结构生产过程中,焊接残余变形是经常出现的问题。
焊接残余应力和变形是形成各种焊接裂纹的重要因素,它在一定条件下还会严重影响焊件的强度、刚度、受压时的稳定性、加工精度和尺寸稳定性等等。
为此,采取相应措施以控制焊接变形是十分必要的。
2 焊接残余应力和残余变形的成因钢材在施焊过程中会在焊缝及附近区域内形成不均匀的温度场,焊缝及附近的温度最高可达1600℃以上,由焊缝临近区域向外,温度急剧下降。
不均匀温度场有导致不均匀膨胀的趋势,但施焊后的钢材已经连接成整体,低温区对高温区的变形产生约束,使高温区产生热塑压缩变形,未达到热塑温度的高温区则会产生热压应力,低温区则产生拉应力。
在冷却过程中,低温区先冷却,其收缩变形不受约束,而高温区冷却较慢,后冷却区域的收缩变形将受到先冷却区域的约束,因而使高温区产生拉应力,相反,低温区则产生相应的压应力。
在无外界约束的情况下,焊件内的拉应力和压应力自相平衡。
这种应力称为焊接残余应力,它是一组自相平衡的内应力。
随焊接残余应力的产生,同时也会出现不同方向的不均匀收缩变形,称为焊接残余变形。
如图2—1所示。
3 焊接残余变形的种类及影响变形的因素3.1焊接残余变形的种类常见的焊接残余变形有以下几种:3.1.1收缩变形:分纵向收缩和横向收缩两种,如图3—1所示。
3.1.2弯曲变形:构件焊后发生弯曲变形,如图3—2所示。
3.1.3角变形:焊后构件的平面绕焊缝产生的角位移,常见如图3—3所示。
3.1.4扭曲变形:绕构件轴线扭曲,如图3—4所示。
3.1.5波浪变形:焊后构件呈波浪形,如图3—5所示。
3.1.6错边变形:在焊接过程中,两焊接件的热膨胀不一致,可能引起长度方向上的错边和厚度方向上的错边,如图3—6所示。

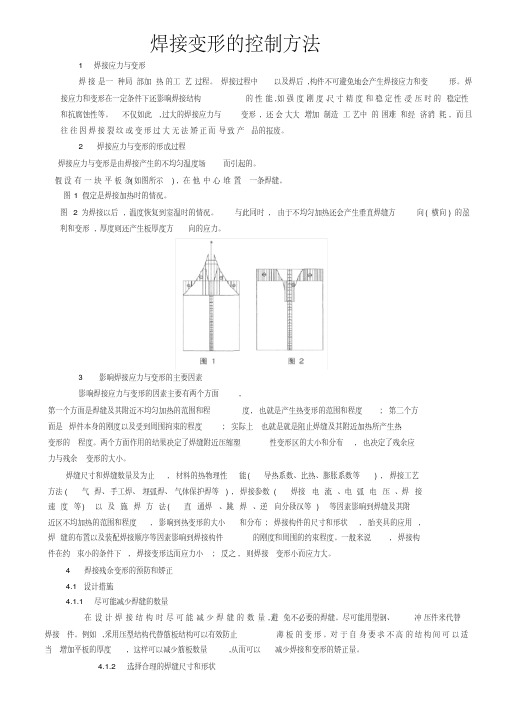

最新焊接变形的控制方法.pdf

焊接变形的控制方法1 焊接应力与变形焊接是一种局部加热的工艺过程。
焊接过程中以及焊后,构件不可避免地会产生焊接应力和变形。
焊接应力和变形在一定条件下还影响焊接结构的性能,如强度、刚度、尺寸精度和稳定性、受压时的稳定性和抗腐蚀性等。
不仅如此,过大的焊接应力与变形, 还会大大增加制造工艺中的困难和经济消耗, 而且往往因焊接裂纹或变形过大无法矫正而导致产品的报废。
2 焊接应力与变形的形成过程焊接应力与变形是由焊接产生的不均匀温度场而引起的。
假设有一块平板条(如图所示) , 在他中心堆置一条焊缝。
图1 假定是焊接加热时的情况。
图 2 为焊接以后, 温度恢复到室温时的情况。
与此同时, 由于不均匀加热还会产生垂直焊缝方向( 横向) 的盈利和变形, 厚度则还产生板厚度方向的应力。
3 影响焊接应力与变形的主要因素影响焊接应力与变形的因素主要有两个方面,第一个方面是焊缝及其附近不均匀加热的范围和程度, 也就是产生热变形的范围和程度; 第二个方面是焊件本身的刚度以及受到周围拘束的程度; 实际上也就是就是阻止焊缝及其附近加热所产生热变形的程度。
两个方面作用的结果决定了焊缝附近压缩塑性变形区的大小和分布, 也决定了残余应力与残余变形的大小。
焊缝尺寸和焊缝数量及为止, 材料的热物理性能( 导热系数、比热、膨胀系数等) , 焊接工艺方法( 气焊、手工焊、埋弧焊、气体保护焊等) , 焊接参数( 焊接电流、电弧电压、焊接速度等) 以及施焊方法( 直通焊、跳焊、逆向分段汉等) 等因素影响到焊缝及其附近区不均加热的范围和程度, 影响到热变形的大小和分布; 焊接构件的尺寸和形状, 胎夹具的应用,焊缝的布置以及装配焊接顺序等因素影响到焊接构件的刚度和周围的约束程度。
一般来说, 焊接构件在约束小的条件下, 焊接变形达而应力小; 反之, 则焊接变形小而应力大。
4 焊接残余变形的预防和矫正4.1 设计措施4.1.1 尽可能减少焊缝的数量在设计焊接结构时尽可能减少焊缝的数量,避免不必要的焊缝。
影响焊接应力和焊接变形的因素及控制措施

影响焊接应力和焊接变形的因素及控制措施摘要:本文主要探讨了电站管道焊接过程中常见的焊接变形和焊接应力产生的主要因素,以及焊接变形和焊接应力的控制措施,希望对以后的焊接工作有一些帮助。
关键词:焊接变形,焊接应力,热循环,焊接工艺,控制目前火力发电朝着大容量机组发展,来满足日益增长的用电需求和达到节能减排的重要目标。
而在火电建设事业中,焊接技术成了一个关键的课题。
在施工过程中,由于焊接产生的焊接变形和残余应力,严重影响着工程的质量、安装进度和使用性能。
增大了电厂运行的安全隐患。
因而,急需分析其产生的原因,并积极采用合理的方法予以控制。
焊接过程实际上是在焊件局部区域加热后又冷却凝固的热循环过程,由于不均匀的温度场,导致焊件不均匀的膨胀和收缩,从而使焊件内部产生焊接应力并引起焊接变形。
焊接应力与变形对接头的性能有着较大影响,使得焊件强度、韧性下降。
因此将对焊接变形产生原因及其影响因素进行分析,针对不同的焊接施工过程特点,采取不同的措施进行处理,以达到降低或消除焊接变形的目的。
1、影响焊接变形的因素及控制措施1.1焊缝截面积的影响焊缝截面积越大,冷却时收缩引起的塑性变形量越大,焊缝面积对纵向,横向的影响趋势是一致的,而且是主要的影响。
因此,在壁厚相同时,坡口尺寸越大,收缩变形越大。
1.2焊接热输入的影响一般情况下,热输入大时,加热的高温区范围大,冷却速度慢,使接头塑性变形区增大。
1.3焊接方法和焊接工艺参数的影响不同焊接方法引起的收缩量也不同。
当焊件的厚度相同时,单层焊的纵向收缩比多层焊收缩大,这是因为多层焊时,先焊焊道冷却后阻止了后焊焊道的收缩。
焊接工艺参数的影响主要为线能量。
一般规律是,随着线能量的增加,压缩塑性变形区扩大,因而收缩量增大。
1.4接头形式的影响在焊接热输入、焊缝截面积、焊接方法等因素条件相同时,不同的接头形式对纵向、横向变形量有不同的影响。
在电站管道焊接中,接头形式一般是对接接头并且是单面焊双面成型。
控制焊接残余应力的措施

控制焊接残余应力的措施1.如何利用合理的焊接顺序和方向来控制焊接残余应力1)先焊变形收缩量较大的焊缝,使基能较自由地收缩。
如一个带盖板的双工字钢构件见图14,由于对接焊缝的收缩量大于角焊缝的收缩量,所以应先焊盖板的对接焊缝1,后焊盖板和工字梁之间的角焊缝2。
2)先焊错开的短焊缝,后焊直通长焊缝。
如一拼板结构见图14b,应先焊焊缝1、2,后焊焊缝3。
如相反,则由于焊缝1、2的横向收缩受到限制,将产生很大的拉应力。
3)先焊在工作时爱力较大的焊缝,使内应力合理分布,见图14c。
在接头两端留出一段翼缘角焊缝不焊,先焊受力最大的翼缘对接焊缝1,然后再焊腹板对接焊缝2,最后焊翼缘预留的角焊缝3。
这样,焊后可使翼缘的对接焊缝承受压应力,腹板对接焊缝承受拉应力。
角焊缝留在最后焊可以保证腹板对接焊缝有一定的收缩余地,同时也有利于在焊接翼缘对接焊缝时,可以采取反变形措施来防止产生角变形。
2. 如何利用降低结构局部刚度来控制焊接残余应力?结构的刚度增加时,焊后的残余应力将显著加大。
因此,在条件许可时,焊前采取一定的工艺措施,将焊接区域的局部刚度降低,将有效地减少焊接残余应力。
如一镶块结构的焊件,由于焊缝呈封闭形刚度较大,见图15。
为减少焊接区域的局部刚度,可以将平板少量翻边(图15a),或将镶块压凹(图15b),焊接时由于焊缝能自由收缩(将平板或镶块拉平),使残余应力大为减少。
3.如何利用锤击焊缝区来控制焊接残余应力?焊接残余应力产生的根本原因是,由于焊缝在冷却过程中的纵向收缩和横向收缩,因此焊后利用小锤轻敲焊缝及其邻近区域,使金属展开,能有效地减少焊接残余应力,据测定,利用锤击法可使应力减少1/2~1/4。
进行锤击焊缝时,焊件温度应当维持在100~150℃之间或在400℃以上,避免在200~300℃之间进行,因为此时金属正处于蓝脆性阶段,若锤击焊缝容易造成断裂。
多层焊时,除第一层和最后一层焊缝外,每层都要锤击。
第一层不锤击是为了避免产生根部裂纹,最后一层焊缝通常焊得很薄,主要是为了消除由于锤击而引起的冷作硬化。
如何预防和消除焊接残余变形-1
如何预防和消除焊接残余变形摘要:焊接残余变形的存在,会影响产品生产工艺流程的正常进行,降低产品的承载能力,使产品的尺寸精度和外形达不到设计和使用的要求。
因此,本文从焊接残余变形的种类、变形特点、如何控制及预防等方面,对焊接残余变形的相关知识点,进行了归纳总结。
帮助学生更好地理解和掌握相关知识,为今后的工作打下良好的理论基础。
关键词:焊接残余变形变形种类产生原因消除方法焊接变形和焊接应力同时存在于焊接结构中,焊接残余变形的存在,不仅会影响产品生产工艺流程的正常进行,使产品达不到设计和使用的质量要求,严重时还会使产品产生报废。
因此,理解和掌握生产过程中,产品的变形种类、变形特点、预防和消除的方法在保证产品质量方面,就显得尤为重要。
一、焊接残余变形的种类及影响因素:在焊接结构中,我们按焊接变形对整个结构产生的影响程度,可将焊接变形分为二大类,即整体变形和局部变形。
整体变形通常包括纵向收缩变形、横向收缩变形、弯曲变形和扭曲变形。
局部变形通常包括角变形和波浪变形。
焊接变形的基本形式主要有:收缩变形、角变形、波浪变形和扭曲变形。
其中,收缩变形是在焊接过程中最容易出现的。
1、收缩变形焊件尺寸在焊后缩短的现象称为收缩变形。
它分为纵向收缩变形和横向收缩变形。
1)、纵向收缩变形即沿着焊缝轴线方向上尺寸的收缩。
产生的主要原因是由于焊缝及其附近区域在焊接高温的作用下产生纵向的压缩塑性变形,待焊件冷却后,这些纵向的压缩塑性变形导致焊件沿焊缝长度方向尺寸缩短,即产生了纵向收缩变形。
影响纵向收缩变形的因素主要有构件的长度、截面积、焊接方向、焊接方法、焊接热输入及焊接工艺,其中,最重要的是焊接热输入。
2)、横向收缩变形沿垂直于焊缝轴线方向上尺寸的收缩现象称为横向收缩变形。
产生的主要原因是因为热源附近高温区金属的热膨胀受到约束,产生了塑性应变,熔池凝固后焊缝附近金属开始降温而收缩。
另一方面是焊缝本身的收缩,但其较小,仅占横向收缩总量的10%左右。
焊接应力及焊接变形预防措施
钢结构工程焊接应力与变形差生的危害及采取的措施随着“绿色建筑”理念的推广,以钢结构件为主体框架结构结合复合砌筑体结构已成为一种必然趋势,因为以钢结构为主的框架结构的回收利用性有效避免钢筋混凝土结构建筑垃圾的产生,具有可持续性。
由于钢结构工程的特有型,焊接作业时钢结构工程最重要的工序之一,而焊接应力及焊接变形产生是影响钢结构安全性及可靠性的重要因素。
本文着重对焊接应力及焊接变形的危害及所采取的对应措施进行分析。
一、焊接应力与变形产生机理焊接热输入引起材料不均匀局部加热,使焊缝区熔化,而熔池毗邻的高温区材料的热膨胀则受到周围材料的限制,产生不均匀的压缩塑性变形。
在冷却过程中,已发生压缩塑性变形的这部分材料又受到周围材料的制约,不能自由收缩,在不同程度上又被拉伸而卸载,与此同时,熔池凝固,金属冷却收缩也产生了相应的收缩拉应力和变形。
这种随焊接热过程而变化的内应力场和构件变形,称为瞬态应力与变形。
而焊后,在室温条件下,残留于构件中的内应力场和宏观变形称为焊接残余应力与焊接残余变形。
焊接残余应力和变形,严重影响焊接构件的承载力和构件的加工精度,应从设计、焊接工艺、焊接方法、装配工艺着手降低焊接残余应力和减小焊接残余变形。
二、焊接残余应力的危害及降低焊接应力的措施1.焊接残余应力的危害影响构件承受静载能力;影响结构脆性断裂;影响结构的疲劳强度;影响结构的刚度和稳定性;易产生应力腐蚀开裂;影响构件精度和尺寸的稳定性。
2.降低焊接应力的措施(1)设计措施尽量减少焊缝的数量和尺寸,在减小变形量的同时降低焊接应力;防止焊缝过于集中,从而避免焊接应力峰值叠加;要求较高的容器接管口,宜将插入式改为翻边式。
(2)工艺措施采用较小的焊接线能量,减小焊缝热塑变的范围,从而降低焊接应力;合理安排装配焊接顺序,使焊缝有自由收缩的余地,降低焊接中的残余应力;层间进行锤击,使焊缝得到延展,从而降低焊接应力;焊接高强钢时,选用塑性较好的焊条;预热拉伸补偿焊缝收缩(机械拉伸或加热拉伸);采用整体预热;降低焊缝中的含氢量及焊后进行消氢处理,减小氢致集中应力。
浅析船体结构焊接变形及其预防措施
浅析船体结构焊接变形及其预防措施摘要:随着科技水平的提高,焊接技术被广泛应用于机械制造、船舶制造等领域。
由于焊接工艺的复杂性以及焊接材料本身所具有的特点,使得焊接过程容易出现各种缺陷,进而影响到产品性能及质量。
因此,为了提高产品质量,保证产品性能,必须对焊接变形进行有效控制。
本文具体分析了船体结构焊接变形问题的预防措施。
关键词:船体;焊接变形;预防措施引言:造船行业中船体构件存在焊接变形问题,特别是船舶中的大型复杂分段及舱口盖等部件,由于焊缝数量多、位置分散以及受力状况复杂等原因,更容易发生焊接变形。
通过焊后纠正残余变形,不仅会耽误造船周期,使制造成本增加,还会埋下安全隐患。
如何通过合理有效的措施,提高船舶建造过程中焊接变形的控制水平非常关键。
1.构件焊接残余应力构件变形和应力必须同时存在。
因此在焊接过程中需要对工件进行冷却,以消除残余应力。
在焊接时,焊件因热胀冷缩而在熔化区内发生重结晶,焊件内产生内应力,从而导致焊件形状、大小发生变化。
这种内应力对焊接结构的性能有很大影响,甚至会使焊缝开裂或导致缺陷。
焊接残余应力对于焊件之影响,可归纳为以下几个方面∶一是强度效应,高残余拉应力区缺陷严重,焊件低于脆性温度运行,焊接残余应力会导致静载强度的下降。
当焊缝附近出现了大量微裂纹时,焊接残余应力也会导致疲劳断裂失效。
二是刚度效应,焊接残余应力和外载产生的应力叠加在一起,能使焊件提前发生局部屈服而发生塑性变形。
当焊缝出现裂纹后,由于材料性能和组织结构上的不均匀性以及热过程等原因,造成焊接构件的变形,甚至发生断裂现象,焊接残余应力在构件内部形成压剪效应,使得焊缝附近材料的塑性流动加剧,从而导致杆件变形增加,结构发生破坏。
三是精度影响,焊件加工精度受焊接残余应力影响较大。
对于焊缝尺寸较大且形状复杂的构件来说,由于其材料性质的复杂性以及在加工过程中各工序间的相互干涉等因素的存在,产生加工误差。
消除、降低焊接残余应力,焊接顺序要合理,首先,对收缩量较大的焊缝进行焊接。
防止和减少焊接残余变形与应力的措施
防止和减少焊接残余变形与应力的措施随着现代制造业的发展,焊接在各行各业中扮演着至关重要的角色。
无论是航空航天、汽车制造还是建筑工程,在这些领域中,焊接都是不可或缺的连接工艺。
然而,随之而来的焊接残余变形与应力问题也愈加引起人们的关注。
焊接过程中产生的残余变形与应力,不仅会影响工件的外观质量,还可能引发裂纹和变形等问题,严重影响其使用性能和寿命。
如何有效地预防和减少焊接残余变形与应力,成为了焊接工艺中的重要课题。
1.选材:材料的选择对于焊接残余变形和应力的控制至关重要。
在焊接过程中,通常会选择具有较高熔点和较小线膨胀系数的材料,以减少焊接时热影响区的热变形;还应根据实际情况选择合适的填充材料。
2.焊接方式:合理选择焊接方式是减少焊接残余变形和应力的关键。
一般来说,采用低热输入、低变形的焊接方式,例如脉冲焊、激光焊等,能够有效降低焊接工件的残余变形和应力。
3.焊接顺序:合理规划焊接顺序也是减少残余变形和应力的重要手段。
通常情况下,应该首先焊接边缘,然后逐渐向内焊接,以减少焊接区域的热输入,降低残余变形和应力。
4.预热和后热处理:在一些情况下,通过预热和后热处理也能有效减少焊接残余变形和应力。
预热能够降低材料的硬度,减少焊接残余应力;后热处理则能够通过回火或退火处理,消除残余应力,提高焊接接头的韧性和稳定性。
5.夹具和辅助装置:采用合理的夹具和辅助装置也能有效减少焊接残余变形和应力。
夹具的设计应在尽量避免约束工件的能够保证焊接接头的稳固性;而辅助装置则可以提供额外的支撑,减少工件在焊接过程中的变形。
总结回顾:在焊接工艺中,预防和减少焊接残余变形与应力是至关重要的。
通过合理选材、焊接方式、焊接顺序、预热和后热处理、夹具和辅助装置等措施,可以有效控制焊接过程中的残余变形和应力,保证焊接接头的质量和稳定性。
个人观点:作为焊接工艺的重要环节,防止和减少焊接残余变形与应力对于提高焊接接头的质量和稳定性至关重要。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
焊接残余变形的控制措施摘要焊接残余变形是焊后残存于结构中的变形,是焊接结构生产过程中常常出现的问题。
通过正确的施工,可以减少焊接残余变形。
关键词焊接残余应力残余变形措施1 前言在焊接结构生产过程中,焊接残余变形是经常出现的问题。
焊接残余应力和变形是形成各种焊接裂纹的重要因素,它在一定条件下还会严重影响焊件的强度、刚度、受压时的稳定性、加工精度和尺寸稳定性等等。
为此,采取相应措施以控制焊接变形是十分必要的。
2 焊接残余应力和残余变形的成因钢材在施焊过程中会在焊缝及附近区域内形成不均匀的温度场,焊缝及附近的温度最高可达1600℃以上,由焊缝临近区域向外,温度急剧下降。
不均匀温度场有导致不均匀膨胀的趋势,但施焊后的钢材已经连接成整体,低温区对高温区的变形产生约束,使高温区产生热塑压缩变形,未达到热塑温度的高温区则会产生热压应力,低温区则产生拉应力。
在冷却过程中,低温区先冷却,其收缩变形不受约束,而高温区冷却较慢,后冷却区域的收缩变形将受到先冷却区域的约束,因而使高温区产生拉应力,相反,低温区则产生相应的压应力。
在无外界约束的情况下,焊件内的拉应力和压应力自相平衡。
这种应力称为焊接残余应力,它是一组自相平衡的内应力。
随焊接残余应力的产生,同时也会出现不同方向的不均匀收缩变形,称为焊接残余变形。
如图2—1所示。
3 焊接残余变形的种类及影响变形的因素3.1焊接残余变形的种类常见的焊接残余变形有以下几种:3.1.1收缩变形:分纵向收缩和横向收缩两种,如图3—1所示。
3.1.2弯曲变形:构件焊后发生弯曲变形,如图3—2所示。
3.1.3角变形:焊后构件的平面绕焊缝产生的角位移,常见如图3—3所示。
3.1.4扭曲变形:绕构件轴线扭曲,如图3—4所示。
3.1.5波浪变形:焊后构件呈波浪形,如图3—5所示。
3.1.6错边变形:在焊接过程中,两焊接件的热膨胀不一致,可能引起长度方向上的错边和厚度方向上的错边,如图3—6所示。
以上几种类型的变形,在焊接结构生产中往往并不是单独出现的,而是同时出现,相互影响的。
3.2影响焊接残余变形的因素影响焊接残余变形主要有以下几个因素:3.2.1焊脚尺寸焊脚尺寸增加,变形也随之加大。
但过小的焊脚尺寸,将降低结构的承载能力。
并使接头的冷却速度加快,容易产生裂纹以及热影响区硬度增高等缺陷。
因此,因该在满足结构的承载能力和保证焊接质量的前提下,随着板的厚度来选取工艺上可能的最小焊脚尺寸。
不同低碳钢板的最小焊脚尺寸见下表:低碳钢板角焊缝最小焊脚尺寸3.2.2材料的线胀系数线胀系数越大,焊后残余变形越大。
3.2.3焊接热输入焊接热输入越大,焊后残余变形越大。
不同的焊接方法,焊接热输入量不一样。
例如,埋弧焊的热输入量比焊条电弧焊大,所以焊后变形大。
3.2.4焊缝位置焊缝轴线离开焊件中性轴越远,焊后弯曲变形越大。
3.2.5坡口形式单面坡口比双面坡口焊后角变形大。
坡口的空间面积越大,焊后变形越大。
4 预防和矫正焊接残余变形的措施对于焊接残余变形,我们在施工过程中,通过正确的施工工艺和可行的矫正方法,来减少焊接残余应力和残余变形。
4.1正确的施工4.1.1利用合理的装配焊接顺序来控制焊接残余变形同样一个构件采用不同的装焊顺序,焊后所的的残余变形往往相差很大。
①结构截面对称,焊缝布置对称的焊接结构,采用装配成整体,然后再按一定的焊接顺序进行焊接,在结构整体刚性较大的情况下焊接,能有效的减少弯曲变形。
例如,工字梁的装配焊接过程,可以有两种不同方案。
如图4—3所示。
若采用4—3b 所示的边装边焊顺序,焊后要产生较大的上挠弯曲变形;若采用4—3c所示的整装后焊顺序,则能有效的减少弯曲变形。
②结构截面形状和焊缝布置不对称的焊接结构,可分别装焊成部件,然后在组焊在一起。
如图4—4所示,该焊接梁是由两根槽钢,若干隔板和盖板组成。
槽钢与盖板间用角焊缝1来连接,隔板与盖板及槽钢分别用角焊缝2和角焊缝3来连接。
方案一:先把隔板和槽钢装配在一起,然后焊接角焊缝3,由于焊缝3的大部分在槽钢中性轴以下,焊缝的横向收缩产生上挠f3。
再将盖板与槽钢加隔板装配起来,焊接焊缝1,由于焊缝1位于构件断面中性轴以下,焊缝1的纵向收缩引起的上挠度f1。
最后焊接焊缝2,由于焊缝2也是位于构件断面中性轴以下,焊缝2的横向收缩引起的上挠度f2。
最终产生上挠变形,其数值为(f1+ f2+ f3)。
方案二:先把盖板和槽钢装配在一起,焊接焊缝1,由于焊缝1在构件断面中性轴以下,它的纵向收缩引起构件产生上挠度f1。
再装配隔板,焊接焊缝2,焊缝2的横向收缩引起的上挠度f2。
最后焊接焊缝3,此时由于槽钢与盖板已形成一个整体,其中性轴从槽钢本身的中心向下移,使焊缝3之大部分在槽钢中性轴以上,因此焊缝3的横向收缩引起构件的下挠度f‘3。
焊后构件的最终挠度为(f1+ f2—f‘3)。
方案三:先把隔板和槽钢装配在一起,焊接角焊缝2。
盖板在自由状态焊接,只能产生横向收缩和角变形。
若采用压板将盖板紧压在平台上,角变形是可以控制的。
此时的盖板没有和槽钢连接,它的收缩并不引起挠度,即 f1=0。
在此基础上装配槽钢,焊接焊缝1,引起上挠度f1。
再装配隔板,焊接焊缝3,引起下挠度f‘3。
构件最终的挠度,其数值为(f1— f ‘3)。
把上面三个方案作比较,可以清楚地看出不同的装配顺序,得出完全不同的结果。
方案一的挠曲变形最大,方案三最小,方案二介于两者之间。
方案三之所以挠曲变形小,关键在于把焊缝2的焊接安排在盖板与槽钢焊接之前,这样就使焊缝2可以自由收缩,而它的横向收缩力不致加到已具有较大刚度的槽钢和盖板组合体上去。
其次,把焊缝3安排在槽钢与盖板组成的一个整体之后,因为槽钢和盖板组合体的断面中性轴下移,使得焊缝3的中心和断面中性轴的相对位置起了转化,由方案一在中性轴以下,转化到中性轴以上,结果产生与焊缝1引起的挠度方向相反的下挠度,这样就进一步减少了变形。
4.1.2利用焊接顺序和方向来控制焊接残余变形①按变形收缩量大小确定焊接顺序这种情况通常先焊变形收缩量较大的焊缝,使其能较自由的收缩。
如一个带盖板的双工字钢构件,由对接焊缝和角焊缝组焊而成,如图4—5,由于对接焊缝的收缩大于角焊缝的收缩量,所以应先焊盖板的对接焊缝1,后焊盖板和工字梁之间的角焊缝2。
②按焊缝方向确定焊接顺序通常先焊错开的短焊缝,后焊直通长焊缝。
如图4—6所示,为拼板结构,应先焊焊缝1、2,后焊焊缝3。
如相反,则由于焊缝1 的横向收缩受到限制,将产生很大的拉应力。
③按受力大小确定焊接顺序先焊在工作时受力较大的焊缝,使内应力合理分布如图4—7,在接头两端留出一段翼缘角焊缝不焊。
先焊受力最大的翼缘对接焊缝1,然后再焊腹板对接焊缝2,最后焊翼缘预留的角焊缝3。
这样焊后可使翼缘的对接焊缝承受压应力,腹板对接焊缝承受拉应力。
角焊缝最后焊可以保证腹板对接焊缝有一定的收缩余地,同时也有利于在焊接翼缘对接焊缝时,可以采取反变形措施来防止产生角变形。
4.1.3利用反变形法来控制焊接残余变形反变形法是指为了抵消(补偿)焊接变形,事先估计好结构变形的大小和方向,然后在装配时给予一个相反方向的变形与焊接变形相抵消,使焊后构件保持设计的要求。
防止焊后角变形的反变形措施:可以预先将焊接坡口处垫高如图4—8a;为了防止工字梁的翼板产生焊接角变形。
可以将翼缘板预先反向压弯如图4—8b(翼板可以用辊压法来预弯)。
4.1.4合理地选择焊接方法和规范来控制焊接残余变形选用线能量较低、能量集中的焊接方法,可以有效地防止焊接变形。
如CO2气体保护焊来代替气焊和手工电弧焊进行薄板焊接可以减少变形量。
对于焊接不对称的构件,可以通过选用适当的焊接参数在没有反变形或夹具的条件下,控制弯曲变形。
如图4—9所示构件上的焊缝1和2到中性轴的距离e比焊接3和4到中性轴的距离e’大,产生的弯曲变形大。
如果焊缝1和2适当分层用小参数焊接,则可使上、下弯曲变形抵消。
4.2矫正焊接残余变形构件发生焊接残余变形后,我们可以通过机械矫正和火焰矫正等方法来消除或减小变形。
4.2.1利用机械矫正法处理焊接残余变形利用机械外力使构件产生与焊接变形方向相反的塑性变形,使两者互相抵消,称为机械矫正法。
①矫正对接板不平(如:波浪变形),具体矫正方法如下:制作一龙门架,用50T或100T千斤顶进行压矫正其不平度,也可以采用三辊滚板机进行矫正,如图4—10所示。
②采用加压机构(H型钢矫直机)来矫正,工字梁的弯曲,根据矫直机的功率及翼缘板的厚度,调整进给量。
可一次或几次压制成型。
进给量太大,容易产压痕,影响质量,还可能会产生压过头,进行反压,带来重复工作量。
4.2.2利用火焰加热矫正法来处理焊接变形火焰矫正法是利用火焰对构件进行局部加热时产生的塑性变形,使较长的金属在冷却收缩,以达到矫正变形的目的。
火焰加热矫正法有以下特点:①加热火焰通常采用氧乙炔焰,采用一般的气焊焊矩不需要专门的设备,方法简便。
②构件材质为低碳钢或低合金钢时,加热温度为600℃—800℃,此时钢板表面呈樱红色。
③火焰加热的方式有点状、线状和三角形三种,其中三角行加热适用于厚度大、刚性强的构件。
④加热部位应该是变形的凸起处,不是凹处,否则变形越来越大。
⑤矫正薄板结构的变形时,为了提高矫正效果,可以在火焰加热的同时,用水急冷。
这种方法叫做水火矫正法。
对于厚度较大而又比较重要的构件或者淬硬倾向较大的钢材,不可用水火矫正法。
5 结束语近几年在我单位承建的“XXX三期工程”钢结构制作中,结合理论,联系实际,弄清在钢结构生产过程中,焊接残余变形产生及其对焊接结构的影响,并总结,摸索出这些对焊接残余变形的控制行之有效的措施。
这些措施现今已在我厂生产中得到应用,效果显著,有效的保证了钢结构产品的质量。
参考文献:⑴四川工业学院谢明立主编《焊接结构》四川:四川大学出版社1998⑵吉林工业大学周振丰主编《焊接冶金学》(金属焊接性)北京:机械工业出版社1992⑶徐初雄主编《焊接技术问答》北京:机械工业出版社2000⑷中国机械工程学会焊接学会编焊接手册焊接方法及设备北京:机械工业出版社1992注:原文刊载于《攀钢技术》2004年106期。
