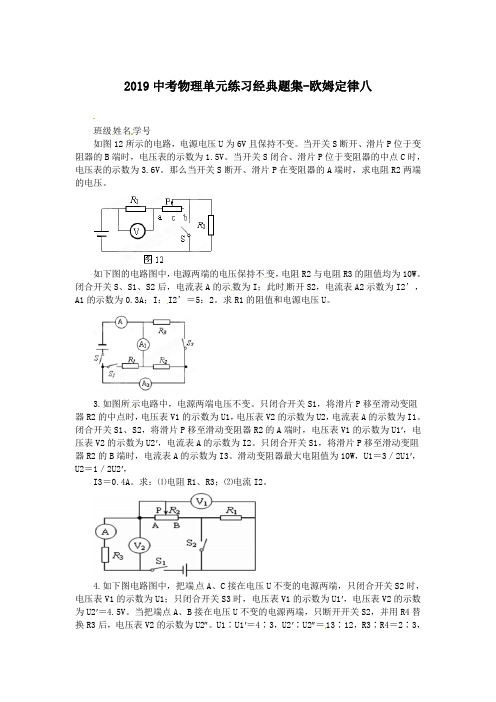

2019中考物理单元练习经典题集-欧姆定律八 班级姓名学号 如图12所示的电路，电源电压U为6V且保持不变。当开关S断开、滑片P位于变阻器的B端时，电压表的示数为1.5V。当开关S闭合、滑片P位于变阻器的中点C时，电压表的示数为3.6V。那么当开关S断开、滑片P在变阻器的A端时，求电阻R2两端的电压。
如下图的电路图中，电源两端的电压保持不变，电阻R2与电阻R3的阻值均为10W。闭合开关S、S1、S2后，电流表A的示数为I；此时断开S2，电流表A2示数为I2’，A1的示数为0.3A；I：I2’＝5：2。求R1的阻值和电源电压U。
3.如图所示电路中，电源两端电压不变。只闭合开关S1，将滑片P移至滑动变阻器R2的中点时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I1。闭合开关S1、S2，将滑片P移至滑动变阻器R2的A端时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I2。只闭合开关S1，将滑片P移至滑动变阻器R2的B端时，电流表A的示数为I3。滑动变阻器最大电阻值为10W，U1＝3／2U1，U2＝1／2U2， I3＝0.4A。求：⑴电阻R1、R3；⑵电流I2。
4.如下图电路图中，把端点A、C接在电压U不变的电源两端，只闭合开关S2时，电压表V1的示数为U1；只闭合开关S3时，电压表V1的示数为U1，电压表V2的示数为U2＝4.5V。当把端点A、B接在电压U不变的电源两端，只断开开关S2，并用R4替换R3后，电压表V2的示数为U2。U1∶U1＝4∶3，U2∶U2＝13∶12，R3∶R4＝2∶3， 电阻R2＝4W。求：电阻R3的电阻值和电源两端电压U。
2019年中考物理试题分类汇编练习——电和磁作图专题(word版含答案)
2019年中考物理试题分类汇编——电与磁作图专题1.（2019菏泽，19）用箭头标出图中通电螺线管在A点产生的磁场方向。
2.（2019临沂，31）根据图中磁感线的方向，在括号内用“+”或“-”标出电源的正极或负极。
3.（2019通辽，18）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。
请标出电磁铁上端的极性及电源正负极。
4.（2019黔东南，18）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
5.（2019辽阳，24）A 、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向；（2 ）电源右端的极性（用“+ ”或“- ”表示）。
（3）电磁铁B上方小磁针的N极。
6.（2019无锡，24）请在图中的括号中标出通电螺线管右端磁极的极性。
7（2019毕节，17）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
8.（2019昆明，19）请在图中将小磁针的北极涂黑，并以“N”表示。
9.（2019重庆A卷，15）在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性。
10.（2019贵港，23）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向。
11.（2019鄂州，21）如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“+ ”、“-”极。
12.（2019新疆，19）请在图中标出电源的正、负极。
13.（2019淮安，21）在图内虚线框中，标出通电螺线管磁极的名称。
2019年中考物理试题专题训练——电路设计专题(word版含答案)
2019年中考物理试题专题训练——电流与电路专题一、选择题1.（2019重庆A卷，6）某同学设计了道路井盖移动报警电路。
当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。
图中符合设计要求的电路图是2. (2019泰州，11）某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是3.（2019北海，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（）4.（2019舟山，）如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是5.（2019绵阳，10）正确使用插线板是安全用电的要求。
使用右图所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。
根据上述现象，插线板内线路及电源连接方式是6.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。
图中符合要求的电路图是（）7.（2019德阳，7）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A. 灯不亮，电铃响B. 灯不亮，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响8.（2019常德，13）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。
当只闭合S2时，台灯不发光；只闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光。
人教版九年级上册物理 电压 电阻综合测试卷(word含答案)
人教版九年级上册物理电压电阻综合测试卷（word含答案）一、初三物理电压电阻易错压轴题（难）1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。
已经知道铅笔芯的电阻大小与其长度、横截面积有关。
小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。
(1)实验中小明通过______反映铅笔芯电阻的大小。
(2)应选用______cm的铅笔芯做实验更好一些(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。
(4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。
(5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______【答案】灯泡的亮度 15 电流表需要实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm【解析】【分析】【详解】(1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。
(2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。
(3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流的变化情况。
(4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。
(5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下：实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm2．在“探究影响导体电阻大小的因素”实验中，小军设计了如图所示电路．a、b间接导体．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是________．连接电路时应将其处在________状态．（2）为了粗略判断a、b两点间导体电阻的大小，可观察________．这种方法叫________．（3）实验时小军发现手边有一根较长的金属丝，他可以探究导体是否与________和________有关．（4）另有甲、乙两位同学分别对小军的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表，你认为________同学的改进更好一些，理由是________．【答案】开关断开灯泡的亮度转换法长度横截面积乙灯泡可以保护电路【解析】【分析】【详解】（1）缺少电路的基本组成元件开关；在连接电路时开关应处于断开状态，这是为了防止电路中有短路的地方而导致损坏用电器；（2）因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡的越暗；反之，灯泡越亮；故根据灯泡的亮度反映a、b间电阻的大小；物理学中的这种研究问题的方法叫做转换法；（3）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；所以他可以探究导体是否与导体的长度和导体的横截面积有关．（4）将灯泡换为电流表，a 、b 间的电阻决定电路中的电流，因此，当a 、b 间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，因为有灯泡的存在，可以起到保护电路的作用．因此乙同学的方案更好．3．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。
《16章电压、电阻》测试卷
1 《16章 电压、电阻》测试卷 班级：_________ 学号：_________ 姓名：__________ 一、选择题(每小题3分，共30分，请将答案填入表格中) 1 2 3 4 5 6 7 8 9 10
1．(玉林中考)一段1 m长的电阻丝，下列做法能使它的电阻增大的是( ) A．对折 B．长度拉伸为原来的2倍 C．剪掉一半 D．外表涂上绝缘材料 2．下列说法错误的是( ) A．电源是提供电压的装置 B．电压是形成电流的原因 C．电流是电荷的定向移动形成的 D．电路两端只要有电压就一定有电流 3．(益阳中考)下列有关电阻的说法正确的是( ) A．导体的电阻越大，表明导体的导电能力越强 B．导体两端的电压越大，导体的电阻越大 C．导体中的电流为零时电阻也为零 D．导体的电阻是导体本身的一种性质 4．在做电学实验时，把滑动变阻器接入电路中，用来改变电路中的电流．如图所示，是A、B、C、D四个实验小组将滑动变阻器接入电路的方法，这四种接法中，能够闭合开关立即进行实验的是( )
5．如图1所示电路，开关闭合后两灯发光，以下说法正确的是( ) A．电压表V的示数一定等于V1的示数 B．电压表V的示数一定大于V1的示数 C．电流表A的示数一定等于A1的示数 D．电流表A的示数一定大于A1示数的2倍 6．在如图2所示的电路中，当开关S闭合后，灯L1不亮，灯L2也不亮，电压表有示数．则下列说法中正确的是( ) A．灯L1的灯丝断了 B．灯L1被短路了 C．灯L2的灯丝断了 D．灯L2被短路了 7．如图3电路，电源电压保持不变，闭合开关，当旋钮式变阻器触片顺时针转动时( ) A．变阻器电阻增大 B．电流表示数减小 C．小灯泡亮度增大 D．变阻器两端电压增大
8．在如图所示的电路中，能用电压表正确测出灯L1两端电压的是( ) 9．如图4所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V，下列说法不正确的是( ) A．电源电压为9 V B．灯L1两端的电压为4 V C．灯L2两端的电压为4 V D．灯L1和灯L2的总电压为9 V
2019年中考物理试题专题训练——电路设计专题2(word版含解析)
2019年中考物理试题专题训练——电路设计一、选择题1.（2019长沙，5）下列操作能使图中的小灯泡L1和L2组成串联电路的是（）A．闭合开关S1、S2和S3B．只闭合开关S1和S2C．只闭合开关S2和S3D．只闭合开关S32.（2019长沙，11）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小【答案】C3.(2019衡阳，14)如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。
闭合开关，电流表示数为1A；如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为A . 2A B. 1. 5A C. 1. 2A D. 0. 5A4.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大5.(2019邵阳，15)在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。
以下做法正确的是（）A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表6.（2019绍兴，13）如图是小敏设计的汽车尾气中CO排放量的检测电路。
当CO浓度高于某一设定值时，电铃发声报警。
图中气敏电阻R，阻值随CO浓度的增大而减小。
下列说法正确的是（）A. 电铃应接在A和C之间B. 当CO浓度升高，电磁铁磁性减弱C. 用久后，电源电压U1会减小，报警时CO最小浓度比设定值高D. 为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移7.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。
2023年中考物理一轮复习：电压和电阻 高频考点练习题(含答案解析)
2023年中考物理一轮复习：电压和电阻高频考点练习题一、单选题1．（2022秋·江苏扬州·九年级统考期中）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。
若它们串联时电流为0.2A，并联在另一电路时电压为2.5V，则串联时的AB的总电压和并联时AB的总电流分别为（）A．2V1A B．2V0.5A C．3V1A D．3V0.5A2．（2019秋·广东汕头·九年级汕头市潮阳实验学校校考期末）下列有关电现象的描述中，正确的是（）A．电荷的移动就会形成电流B．油罐车上托一条铁链子的作用是将摩擦产生的电荷及时导走C．自然界只有一种电荷即正电荷D．通过导体中的电流为零时，导体就没有电阻3．（2022·安徽·统考中考真题）图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流4．（2020秋·黑龙江双鸭山·九年级统考期末）如图所示的电路中，电源电压为3V，闭合开关S后，电路中只有一只灯泡在发光，且电压表的示数为3V，由此可以判断出（）第1页共18页A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路5．（2022秋·九年级校联考课时练习）某小组用两个电阻、电源、开关、导线和三个电压表组成的电路，进行“探究串、并联电路电压规律”的实验，其中一组实验数据为U1＝1.2V、U2＝1.8V、U3＝3.0V，则下列说法正确的是（）A．若测量结果正确，则两电阻一定是串联的B．若测量结果正确，则两电阻一定是并联的C．若测量结果正确，则两电阻的连接方式不能确定D．一定是记录数据出现错误6．（2021秋·山东淄博·九年级统考期末）下列有关“人体”的估测符合实际的是（）A．人体正常的体温约为36.8℃B．对人体来说，安全电压为220VC．人体干燥的双手间电阻约为50ΩD．使用试电笔时流经人体的电流约为1A7．（2020·黑龙江哈尔滨·哈尔滨市第六十九中学校校考一模）根据你的生活经验判断，下列数据中最接近生活实际的是（）A．家用电冰箱正常工作时通过的电流约为5AB．家用空调的额定电压约为3VC．酒精的比热容为4.7×103J/（kg·℃）D．汽油机的热机效率约为30%8．（2020·青海·统考中考真题）如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（）A．同时闭合两个开关，通过两只灯泡的电流一定相同第2页共18页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
2019年中考物理试卷分类汇编： 电压 电阻
一、选择题
1.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（ ）
【答案】
C
2.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、
c
是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片
相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列
分析正确的是 （ ）
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
【答案】
B
3. （2016玉林）一段1 m长的电阻丝，下列做法能使它的电阻增大的是 （ ）
A．对折 B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
【答案】B
4. 已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲
线。现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，
则电路的工作电流和电源最大电压为 （ ）
2
A．0.5 A 12 V
B．1.5 A 12 V
C．1.5 A 8 V
D．0.5 A 8 V
【答案】D
5. 为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电
器，家庭电路里变大的物理量是 （ ）
A． 总电阻 B． 总电流 C． 总功率 D． 无法判断
答案：A
6. 在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。将铜片、锌片与电压
表相连，如图所示。下列说法正确的是 （ ）
A．锌电极是番茄电池的正极
B．番茄电池可将化学能转化为电能
C．番茄电池形成通路后，电子将从铜电极流出
D．将电压表直接接在该番茄电池上，会损坏电压表
答案：B
7. 下列因素中，对导体电阻大小有决定作用的是 （ ）
A．导体是否接入电路 B．导体两端的电压
C．通过导体的电流 D．导体的长度
答案：D
3
8. 将一根金属导线均匀拉长后，其电阻 （ ）
A.变大 B.变小 C.不变 D.无法判断
答案：A
9. 某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，
请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是 （ ）
U/V 3.0 2.5 2.0 1.8 1.5 1.3
I/A 0.20 0.30 0.40 0.44 0.50 0.54
答案：D
10. 下列科学方法中，叙述错误．．的是 （ ）
A．两个5Ω的电阻串联与一个10Ω的电阻效果相同，运用了转换法
B．根据增大摩擦力的方法想到减小摩擦力的方法，运用了逆向思维法
C．探究杠杆平衡条件，运用了归纳法
D．在学习电压时，常对照水压来理解电压，运用了类比法
【答案】A
11. 如图所示，关于电流表和电压表的使用方法中正确的是 ( )
【答案】A
12.小明的奶奶有随手关灯的好习惯。当她关灯后，家中电路变大的物理量是
( )
A．总电阻 B．总电压 C．总功率 D．总电流
4
【答案】A
13. 如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的
（ ）
A．电流 B．电压 C．电阻 D．电能
【答案】
B
14. 如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为
（ ）
A．a为电流表，b为电流表 B．a为电压表，b为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
【答案】
C
15.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较
电阻将 （ ）
A．不变 B．变大 C．变小 D．不能判定
【答案】
C
16.自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的
( )
A．导体 B．半导体 C．绝缘体 D．超导体
