变速恒频原理
变速恒频原理
变速恒频原理是指在电力传动中，为了适应负载的变化，通过改变电机的转速来实现负载的调节。
这种原理被广泛应用于电动机的控制系统中，以提高电动机的效率和工作稳定性。
在电力传动系统中，负载的要求经常会发生变化，有时需要高速运转，有时需要低速运转。
而电动机的转速通常是与电源频率成正比的，所以在传统的电力传动系统中，负载的调节往往需要改变电源的频率，这样就会造成一系列的问题，如电网的稳定性受到影响，电动机的效率下降等。
为了解决这些问题，人们引入了变频器这一新的设备。
变频器是一种能够调节电机转速的装置，它通过改变电源的频率来实现电机的调速。
变频器可以根据负载的要求，调整电机的转速，以达到负载的最佳运行状态。
这样不仅可以提高电动机的效率，还可以降低能耗，延长设备的使用寿命。
变频器的工作原理是通过将输入的交流电源转换为直流电源，然后再将直流电源转换为可调频率的交流电源。
其中，交流电源的变频是通过三相桥式整流电路和逆变电路实现的。
通过调节逆变电路的输出频率，可以实现电机的调速。
变频器具有多种控制方式，如开环控制和闭环控制。
在开环控制中，变频器根据负载的要求，通过改变输出频率来调节电机的转速。
而
在闭环控制中，变频器不仅可以根据负载的要求来调节输出频率，还可以根据电机转速的反馈信号来实现更精确的控制。
变频器具有许多优点。
首先，它可以实现电机的平稳启动和停止，避免了传统启动方式带来的冲击和损坏。
其次，它可以实现电机的无级调速，满足不同负载的要求。
此外，变频器还可以实现电机的自动保护功能，当电机出现故障时，可以及时停机，避免进一步损坏。
变频器在工业生产中具有广泛的应用。
它可以用于机械设备的传动系统，如风机、泵、压缩机等。
同时，它也可以用于电车、电梯等需要调速的场合。
变频器的应用不仅提高了设备的效率和稳定性，还降低了能耗和维护成本，为工业生产带来了巨大的经济效益。
变速恒频原理是一种有效的负载调节方法，通过改变电机的转速来适应负载的变化。
变频器作为实现变速恒频的关键设备，在电力传动系统中起到了至关重要的作用。
它不仅提高了设备的效率和稳定性，还降低了能耗和维护成本，为工业生产带来了巨大的经济效益。
在未来的发展中，变频器将继续发挥其重要作用，推动电力传动技术的进一步创新和发展。
风力发电中的变速恒频技术综述
风力发电中的变速恒频技术综述1引言风力发电技术是一种利用风能驱动风机浆叶。
进而带动发电机组发电的能源技术。
由于风能储量丰富、用之不竭、无污染等特点，被各国广泛重视，纷纷投入大量的人力物力财力来发展风力发电技术。
第一次世界大战后，丹麦首开先河，制造了仿螺旋桨高速风力发电机组。
随后美国、法国、前西德等国先后制造出了风力发电机组并投入运行。
前西德在风机桨叶制造上首次使用了质地轻、强度高的复合材料。
到20世纪60年代，由于石油廉价和内燃机的广泛运用，风力发电成本高的问题显得突出，和以内燃机为动力的发电技术相比失去竞争力，发展几近停止。
但1973年全世界的石油危机以及燃料发电带来的环境污染问题，使得风力发电技术重新受到重视。
风力发电又进入迅速发展阶段。
先后有美国研制的1000kW大型风力发电机、前西德的3000kW大型风力发电机、英国加拿大的3800kW大型风力发电机投入运行，自动控制技术日益成熟，并形成了能并网运行的风力发电机群(见图1)。
2002年，世界各国风电装机总量达到近40000MW，并且每年增长率达20％，发展势头强劲。
我国现代风力发电技术始于20世纪70年代。
2002年底，我国风力发电装机容量达473MW，遍布新疆、内蒙古、广东、辽宁、浙江等地[1]。
图1风力发电机群最近世界风力发电技术的发展取得很大进步，主要表现为以下几点：（1）风力发电机单机容量稳步变大。
现在单机容量已达到兆瓦级；（2）变桨距调节成为气动功率调节的主流方式。
目前，绝大多数的风力发电机采用这种技术；（3）变速恒频发电系统迅速取代恒速恒频发电系统，风能利用更加有效；（4）无齿轮箱风力发电系统市场份额增长迅速。
这主要是由于没有齿轮箱系统效率显著提高[2]。
2 风力发电机的气动功率调节方式气动功率调节是风力发电的关键技术之一。
风力发电机组在超过额定风速以后，由于桨叶、塔架等的机械强度、发电机变频器等的容量限制，必须降低风机吸收功率，使其在接近额定功率下运行，同时减少桨叶承受的载荷冲击，使其不致受到损坏。
变速恒频风力发电关键技术研究
变速恒频风力发电关键技术研究
变速恒频技术是指根据风速的变化，通过调整发电机的转速和功率输出，使风力发电机组在各种风速下能够以最佳的效率工作。
关键技术主要包括风速预测、最大功率点跟踪和变频控制。
风速预测是实现变速恒频风力发电的关键环节。
准确地预测风速可以帮助风力发电机组提前进行调整，以便在合适的风速下实现最大功率输出。
常用的风速预测方法包括传统统计模型、神经网络模型和基于气象数据的数值模型。
这些模型可以根据历史风速数据和气象观测数据进行分析和计算，从而预测未来时间段的风速变化。
最大功率点跟踪是变速恒频风力发电的核心技术之一。
根据风速的变化，风力发电机组需要调整转速和功率输出，以在不同风速下实现最大的能量转化效率。
目前常用的最大功率点跟踪方法包括控制档位、模型预测控制和自适应控制等。
这些方法通过监测风速、转速和功率输出等参数，并利用模型或者控制算法进行实时调整，以寻找和保持最佳的工作状态。
变频控制是实现变速恒频风力发电的关键技术之一。
通过变频器将风力发电机组产生的交流电转换成恒定频率的电力输出，以适应电网的要求。
变频控制可以实现风力发电机组的平稳启动、转速调节和频率稳定等功能。
它还可以通过控制电机转矩和电网接口的功率调整，实现发电机组的功率控制和电网的无功功率补偿，提高发电系统的稳定性和供电质量。
变速恒频风力发电机空载并网控制
变速恒频风力发电机空载并网控制随着环境保护和可持续发展的重要性日益凸显，风力发电作为一种清洁、可再生的能源，得到了广泛应用。
在风力发电机组中，变速恒频风力发电机是一种常见的类型。
本文将重点探讨变速恒频风力发电机空载并网控制的原理、优缺点及应用。
变速恒频风力发电机组是一种通过风轮捕捉风能，并将其转换为电能的技术。
与恒速恒频风力发电机相比，变速恒频风力发电机具有更高的风能利用率和更宽的转速范围。
其工作原理是，通过调整风轮转速，以适应风速的变化，从而保持发电机输出频率的稳定。
空载并网控制是指风力发电机在不带负载的情况下与电网连接。
实现空载并网的关键在于控制风轮转速和发电机电流，以确保发电机与电网的同步。
常见的空载并网控制策略包括以下两种：直接并网法：在风速达到额定值后，风轮直接驱动发电机进入同步状态，然后进行并网。
此种方法简单直接，但并网瞬间会产生较大的冲击电流。
软并网法：通过控制风轮和发电机的转速，缓慢地将发电机接入电网，从而避免冲击电流的产生。
这种方法需要更多的控制环节和算法，但其并网效果较直接并网法更为平稳。
优点： a.由于能够适应风速的变化，所以具有较高的风能利用率； b.通过调整转速，可以减轻风轮和发电机的机械应力，提高设备的寿命；c.与恒速恒频风力发电机相比，其启动和停止更为灵活。
缺点： a.控制系统的设计较为复杂，需要精确的转速和电流控制； b.并网过程中可能产生较大的冲击电流，对电网造成一定的影响； c.需要采取措施来应对电网的波动，以保证系统的稳定运行。
变速恒频风力发电机空载并网控制在现代风力发电场中得到了广泛应用。
例如，根据某风力发电场的数据，采用变速恒频风力发电机空载并网控制后，该风电场的年发电量增加了30%，同时设备维护成本降低了20%。
这充分证明了变速恒频风力发电机空载并网控制在提高发电效率和降低运行成本方面的优势。
变速恒频风力发电机空载并网控制是风力发电技术中的重要一环。
通过控制风轮转速以适应风速的变化，保持发电机输出频率的稳定，可以实现高效的电能转换。
简述变速恒频风力发电系统的控制策略
简述变速恒频风力发电系统的控制策略一、引言随着近年来可再生能源的发展，风力发电作为其中的一种重要形式，其技术也在不断地发展。
变速恒频风力发电系统作为目前应用最广泛的一种风力发电系统，其控制策略对于提高系统效率、保证系统安全运行至关重要。
二、变速恒频风力发电系统概述1. 变速恒频风力发电系统组成变速恒频风力发电系统主要由风机组、传动装置、变速器、功率转换装置、控制器等部分组成。
2. 变速恒频风力发电系统原理变速恒频风力发电系统通过控制叶片角度和转子转速来调节输出功率。
当风速较低时，通过调节叶片角度使得转子旋转较慢，从而保证输出功率稳定；当风速较高时，则通过调节变速器使得转子旋转更快，从而提高输出功率。
三、变速恒频风力发电系统控制策略1. 整体控制策略整体控制策略是指对整个变速恒频风力发电系统进行控制。
其中包括对于叶片角度、变速器及功率转换装置的控制。
整体控制策略可通过PID控制器进行实现。
2. 叶片角度控制策略叶片角度控制策略是指通过调节叶片角度来调节输出功率。
在低风速下，系统需要保持输出功率稳定，此时需要通过调节叶片角度来实现；在高风速下，系统需要提高输出功率，此时也需要通过调节叶片角度来实现。
3. 变速器控制策略变速器控制策略是指通过调节变速器来调节转子转速，从而提高输出功率。
在高风速下，系统需要提高输出功率，此时可以通过增加变速器齿轮比例来实现。
4. 功率转换装置控制策略功率转换装置控制策略是指通过调节功率转换装置的电压和频率来实现对于电网的连接。
当系统输出过多电能时，可以通过降低电网连接频率或者增加电网连接阻抗来减少电能输出。
四、总结变速恒频风力发电系统作为目前应用最广泛的一种风力发电系统，在其控制策略方面有着多种不同的方法。
整体控制策略、叶片角度控制策略、变速器控制策略和功率转换装置控制策略都是常用的控制方法。
在实际应用中，需要根据不同的情况进行选择，以保证系统稳定运行和高效输出。
变速恒频双馈风力发电机的主要优点和基本原理

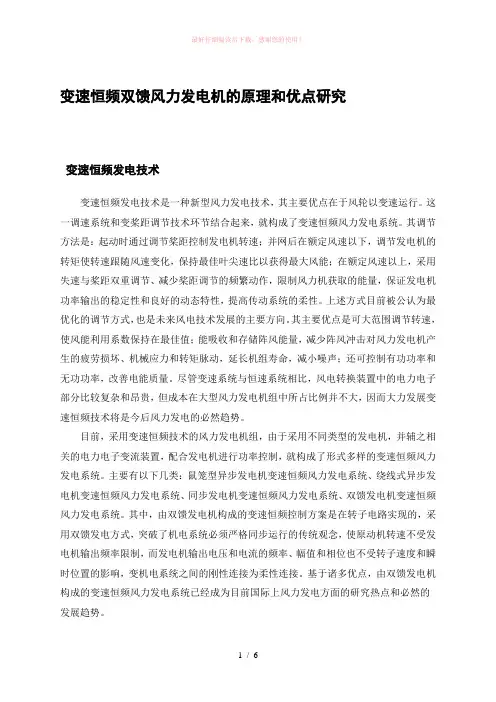

变速恒频双馈风力发电机的原理和优点研究变速恒频发电技术变速恒频发电技术是一种新型风力发电技术，其主要优点在于风轮以变速运行。
这一调速系统和变桨距调节技术环节结合起来，就构成了变速恒频风力发电系统。
其调节方法是：起动时通过调节桨距控制发电机转速；并网后在额定风速以下，调节发电机的转矩使转速跟随风速变化，保持最佳叶尖速比以获得最大风能；在额定风速以上，采用失速与桨距双重调节、减少桨距调节的频繁动作，限制风力机获取的能量，保证发电机功率输出的稳定性和良好的动态特性，提高传动系统的柔性。
上述方式目前被公认为最优化的调节方式，也是未来风电技术发展的主要方向。
其主要优点是可大范围调节转速，使风能利用系数保持在最佳值；能吸收和存储阵风能量，减少阵风冲击对风力发电机产生的疲劳损坏、机械应力和转矩脉动，延长机组寿命，减小噪声；还可控制有功功率和无功功率，改善电能质量。
尽管变速系统与恒速系统相比，风电转换装置中的电力电子部分比较复杂和昂贵，但成本在大型风力发电机组中所占比例并不大，因而大力发展变速恒频技术将是今后风力发电的必然趋势。
目前，采用变速恒频技术的风力发电机组，由于采用不同类型的发电机，并辅之相关的电力电子变流装置，配合发电机进行功率控制，就构成了形式多样的变速恒频风力发电系统。
主要有以下几类：鼠笼型异步发电机变速恒频风力发电系统、绕线式异步发电机变速恒频风力发电系统、同步发电机变速恒频风力发电系统、双馈发电机变速恒频风力发电系统。
其中，由双馈发电机构成的变速恒频控制方案是在转子电路实现的，采用双馈发电方式，突破了机电系统必须严格同步运行的传统观念，使原动机转速不受发电机输出频率限制，而发电机输出电压和电流的频率、幅值和相位也不受转子速度和瞬时位置的影响，变机电系统之间的刚性连接为柔性连接。
基于诸多优点，由双馈发电机构成的变速恒频风力发电系统已经成为目前国际上风力发电方面的研究热点和必然的发展趋势。
变速恒频双馈风力发电机基本原理双馈电机的结构类似于绕线式异步电机，旋转电机的定子和转子均安放对称三相绕组，其定子与普通交流电机定子相似，定子绕组由具有固定频率的对称三相电源激励。
简述变速恒频风力发电系统的控制策略
变速恒频风力发电系统的控制策略1. 引言随着可再生能源的快速发展，风力发电在新能源领域扮演着重要的角色。
变速恒频风力发电系统是一种常见的风力发电技术，它采用变频器和传感器等设备来控制风机的运行。
本文将对变速恒频风力发电系统的控制策略进行全面、详细、完整和深入的探讨。
2. 变速恒频风力发电系统的基本原理变速恒频风力发电系统由风机、变频器、传感器和控制器等部分组成。
变速恒频风力发电系统的基本原理是将风机的机械能转化为电能，并通过变频器控制输出电压的频率和电压大小。
变速恒频风力发电系统的控制策略主要包括风机的启停控制、叶片角度调节、电网同步控制和功率控制等方面。
2.1 风机的启停控制风机的启停控制是变速恒频风力发电系统控制策略的关键。
当风力较小时，系统需要启动风机以利用可用的风力资源。
启动风机时，控制器会发送启动指令给变频器，将电机的转矩逐渐增加，使风机启动加速。
当风力达到一定的阈值后，控制器会发送恒频指令给变频器，使风机保持恒定的转速。
2.2 叶片角度调节变速恒频风力发电系统通过调节叶片角度来控制风机的输出功率。
当风力较大时，控制器会通过传感器获取风机旋转速度和风速等参数，然后根据预设的功率曲线计算出应该调整的叶片角度。
调整叶片角度可以控制风机的风能利用率，使其在不同风速条件下都能输出最佳功率。
2.3 电网同步控制电网同步控制是变速恒频风力发电系统将风机的电能输出与电网相连接的关键。
在将风机的电能输出给电网之前，控制器需要检测电网的频率和电压等参数，然后将风机的输出电压调整到与电网同步。
通过电网同步控制，变速恒频风力发电系统可以保持与电网的稳定连接，并将多余的电能输送给电网。
2.4 功率控制功率控制是变速恒频风力发电系统的关键功能之一。
通过控制风机的转速和叶片角度等参数，系统可以实现对风机输出功率的精确控制。
功率控制在应对电网需求变化、风力波动等情况下起到重要作用，可保持风机输出功率在合适范围内，确保系统的安全和稳定运行。
变速恒频双馈异步发电机运行原理讲义
变速恒频双馈风力发电机运行原理张 波风力发电以其无污染和可再生性，日益受到世界各国的广泛重视，近年来得到迅速发展。
采用双馈电机的变速恒频风力发电系统与传统的恒速恒频风力发电系统相比具有显著的优势，如风能利用系数高，能吸收由风速突变所产生的能量波动以避免主轴及传动机构承受过大的扭矩和应力，以及可以改善系统的功率因数等。
双馈电机变速恒频（VSCF ）风力发电系统，是通过调节转子绕组励磁电流的频率、幅值、相位和相序来实现变速恒频控制。
它的核心技术是基于电力电子和计算机控制的交流励磁控制技术。
1 工作原理1.1 双馈电机的VSCF 控制原理VSCF 风力发电系统主要由风力机、增速箱、双馈发电机、双向变频器和控制器组成。
双馈发电机可在不同的转速下运行，其转速随风速的变化可作适当的调整，使风力机的运行始终处于最佳状态，以提高风能的利用率。
当电机的负载和转速变化时，通过调节馈入转子绕组的电流，不仅能保持定子输出的电压和频率不变，而且还能调节发电机的功率因数。
双馈异步发电机的结构类似绕组感应发电机，其定子绕组直接接入电网，转子绕组由一台频率、电压可调的低频电源（一般采用交-交变频器或交-直-交变频器）供给三相低频电流，图1给出这种系统的原理框图。
当转子绕组通过三相低频电流时，在转子中形成一个低速旋转磁场，这个磁场的旋转速度（n 2）与转子的机械转速（n ）相叠加，使其等于定子的同步转速（n 1），即21n n n ±=从而在发电机定子绕组中感应出相应与同步转速的工频电压。
由上面转速关系可以推出风力发电机转速与定、转子绕组电流频率的关系，即式中 f 1、f 2、n 和p 分别为定子电流频率、转子电流频率、发电机的转速和极对数。
当风速变化时，转速随之而变化。
由式(1)可知，当转速n 发生变化时，若调节f 221()f sf =±相应变化，可使f 1保持恒定不变，即与电网频率保持一致，实现风力发电机的VSCF 控制。
变速恒频风力发电机的原理及控制研究
变速恒频风力发电机的原理及控制研究一、变速恒频风力发电机原理（一）系统介绍交流励磁发电机定子绕组接入工频电网，转子绕组经一个频率、幅值、相位都可以调节的三相变频电源供电。
该系统，允许原动机在某范围内变速运行，简化了调制装置，减少了调速时的机械应力，提高了机组运行效率；调节励磁电流幅值，可调节发出的无功功率；调节励磁电流相位，可调节发出的有功功率；应用矢量控制可实现有功、无功功率的独立调节。
（二）频率分析双馈变速恒频风力发电系统如图一，由交流异步发电机的基本原理可得：f 1=np 60±f 2 (1) (1)式中f 1为定子电流频率，n 为转子转速，p 为电机的极对数，f 2为转子励磁电流的频率。
当发电机的转速n 小于定子旋转磁场的同步转速 n 1时，处于亚同步运行状态，转子旋转磁场相对于转子的旋转方向与转子机械旋转方向相同，式中f 2取正号，此时变频器向发电机转子提供交流励磁，定子发出电能给电网。
当n 大于n 1时，处于超同步运行状态，转子旋转磁场相对于转子的旋转方向与转子机械旋转方向相反，式中f 2取负号，此时发电机同时由定子和转子发出电能给电网，变频器的能量逆向流动。
当n 等于n 1时，处于同步运行状态，此时发电机作为同步电机运行，f 2=0，变频器向转子提供直流励磁。
（三）能量流动分析对发电机来说，从转子输入的机械能，克服气隙磁场中导体所受的电磁力而做功，使导体不断地感应电势，从而源源不断地发出电能，实现机械能到电能的转换。
机电能量转换过程应该满足能量守恒定律，则得出定子侧的电磁功率方程为：P m =P cu 1+P 1 (2)（1）式中P m 为电磁功率，P cu 1为定子绕组的铜耗，P 1为定子输出的电功率。
同理，经气隙传递的电磁功率从转子侧可以表示为：P2=P cu2+P e2(3)（2）式中P2为转子侧输入(或输出)的电功率，P cu2为转子绕组的铜耗，Pε2为转子绕组转换或传递的电功率。
变速恒频双馈风力发电机励磁控制技术
为了更加真实地模拟实际情况，可以在仿真模型中引入各种扰动和 不确定性因素，验证控制策略的鲁棒性。
不同励磁控制策略的仿真结果对比分析
01
02
03
控制策略选择
选择几种典型的励磁控制 策略，如矢量控制、直接 转矩控制等，分别进行仿 真。
仿真结果分析
对每种控制策略的仿真结 果进行深入分析，包括电 机的动态性能、稳态性能 、抗干扰能力等方面。
定义与特性
变速恒频双馈风力发电机是一种特殊类型的风力发电机 ，其运行频率可以保持恒定，而转速可以根据风速的变 化进行调节。这种设计使得发电机能够在不同风速条件 下实现高效能转换。
工作原理
该发电机通过双馈机制实现变速恒频。这意味着它可以 在不同的转速下，通过调节励磁电流的频率和幅度，保 持输出频率的恒定。
THANKS
感谢观看
的恒定，满足并网要求。
增强系统稳定性
励磁控制技术有助于改善变速恒频双 馈风力发电机的动态响应特性，增强 电力系统的稳定性，降低系统崩溃风
险。
提高风能利用率
通过合理的励磁控制策略，可以优化 风力发电机的运行特性，提高风能利 用率，降低发电成本。
适应新能源发展
随着新能源的大规模开发利用，励磁 控制技术在变速恒频双馈风力发电机 中的应用将更具前景，为可再生能源 的发展提供有力支持。
变速恒频技术的实现原理
变速控制
通过调节发电机的励磁电流或磁场强度，实现发 电机转速的调节，以适应风速的变化。
恒频控制
采用电力电子变换技术（如变频器），将发电机 输出的变频电能转换为恒频电能，以满足电网的 要求。
双馈电机的特性分析
调速范围宽
双馈电机具有宽广的调速 范围，能够实现低速高转 矩和高速低转矩的输出。
简述变速恒频双馈风电机组并网原理
速 信
变速恒顿 电机组 发爬 ，现 今 变速恒频 舣馈风电
机 组 是 门前 罔 内 ￣ ＇ ｂ Ｊ ｘ ｔ 电机 组 的 主 流 机 变 速 恒 频
对变速恒频 双馈风 电机组 的并 网原理进 行 了简述 。 关键词 ：变 速恒频 、双馈 风电机组 、并网原理
Ｏ 引言
随着电 力电子技 术及控制技 术的迅 猛 发展 ，Ｊ ｘ 【
电 机 组 南 原 米 的 定 桨 失 速 删肛 【 电 机 组 向删 存 的 变 桨
１ ． １ 测风 系统
简述 变速恒频双 馈风 电机组 并 网原理
刘斌 斌
龙源 （ 北 京 ）风 电工程技 术有 限公 司 ，张家 口 （ ） ７ 刚） 【 ｌ 中国 ］
摘要 ：变 速恒频双馈 风电机组是 目前 国内外 风电机组 的主流机型 ，其 发电设备为 双馈感应发 电机 ， 由变 频器给转子提 供励磁 ，使 发电机定子 上感应 出与电网 电压频 率 、幅值 、相位 一致 的电能 ，本文
各种测量信号对风电机组进行控制 、调节 、保护 。
１ ． ３ 变桨系统
变桨 系统 由叶轮 、滑环 、变桨主控制柜 、变桨
轴 控制柜 、变桨蓄 电池 柜 、变 桨电机 、限位开关等
组 成。变桨主控制柜通过通讯线 与各 轴控制柜进行
通信连接 ， 变桨系统通过滑环与主控系统进行连接 。 变桨 系统 接收主控系统命令 ，控制变 桨电机 ，改变
当风 电机组大于切人风速小 于切出风速时 ，风
件， 采 用交 一直 一交变频器 ，由主控制器 、驱动器 、 网侧 Ｉ Ｇ Ｂ Ｔ 、转 子侧 Ｉ Ｇ Ｂ Ｔ 、Ｃ Ｒ Ｏ ＷＢ Ａ Ｒ等 组成 。变
