纯蒸汽发生器原理
纯蒸汽发生器工作原理
原料水通过一个进料泵输送到除污染柱体和热交换器的管子一侧，液位由液位计控制。
工业蒸汽或者加热水进入到热交换器后，将原料水加热到蒸发温度，并在两个柱体内部形成了强烈的热循环。
纯蒸汽就会在蒸发器（除污染柱）中产生。
蒸汽的低速和柱体的高度在重力作用下将会去除任何可能不纯净的小水滴。
通过一个气动调节器调节工业蒸汽进汽阀门的开启度，纯蒸汽压力可以恒定维持在用户设定的压力值，范围在0-3bar之间。
结构特点
纯蒸汽发生器由两个并联的柱体组成：
双壳无缝管卫生洁净型交换器。
除污染柱体。
设备全部用AISI316L不锈钢制造，柱体和交换器工作表面经过标准程序的酸洗钝化处理。
采用制药级聚四氟乙烯（T oflon）材质的垫圈。
所有部件都安装在坚固的碳钢支架上，并且能方便的拆卸与组装。
矿棉保温，表面覆盖AISI304不锈钢缎面抛光保护层。
S型纯蒸汽发生器工作原理
S型纯蒸汽发生器工作流程如下：原料水通过进料泵进入到分离器的及蒸发器的管程中（二者是连通的），液位由液位传感器与PLC连接进行控制，工业蒸汽则进入到蒸发器的壳程中对管程
中的原料水加热到蒸发温度，原料水就转变成了蒸汽，此蒸汽在低速及分离器的高度行程中通过重力作用将小液滴分离出去回到原料水中，进行重新蒸发，蒸汽就变成了纯蒸汽通过一个特殊设计的洁净丝网装置后进入到分离器的顶部，通过输出管路纯蒸汽进入到各个分配系统中及使用点。
工业蒸汽的调节使纯蒸汽的压力可以根据生产工艺的要2通过程序进行设置并可以稳定维持在用户设定的压力值。
在原料水蒸发过程中，通过液位来控制料水的补给，使料水的液位始终维持在正常的水平，对于浓缩水可以在程序中设置间歇排放。
1、蒸发器
2、分离器
3、工业蒸汽
4、原料水
5、纯蒸汽
6、浓缩水排放
7、冷凝水排放
F型纯蒸汽发生器工作原理
F型纯蒸汽发生器工作流程如下：原料水在一效预热器被工业蒸汽加热，进入以后二效预热器被工业蒸汽凝结水继续加热；然后在进入蒸发器顶部经分水装置，均匀地分布进入蒸发列管，在蒸发列管内形成薄膜状的水流；这些水流因为薄所以很快被蒸发，产生二次蒸汽；未被蒸发的原料水被排到机外。
被蒸发的原料水，现在是二次蒸汽，继续在蒸发器中盘旋上升，经过汽水分离装置，作为纯蒸汽从纯蒸汽出口输出。
工业蒸汽在蒸发器被原料水吸收热量后凝结成工业蒸汽凝结水作为预热器的加热源,预热原料水最后从预热器不凝结水排放出口排出机外。
微量纯蒸汽被冷凝取样器收集，并经过与冷却水换热，冷却成为蒸馏水；经过电导率的在线检测，判断纯蒸汽是否合格。
原料水转化成的二次蒸汽是洁净蒸汽，它经过三次分离作用：在最初进入蒸发器后，沿列管向下流动，同时蒸发，这是第一次分离；被蒸发的原料水（二次蒸汽）在蒸发器的下端180度折返，杂质在重力作用下，被分离到下部，这是第二次分离；被蒸发的原料水，即二次蒸汽，继续在蒸发器中盘旋上升，到中上部特殊分离装置处，进行第三次分离。
在原料水有一种不能凝结成水的一部分气体，被称作不凝性气体，此部分不凝气体依自动化控制程度的不同，在蒸发器顶部设有不凝气体连续排放装置。
1、原料水入口
2、蒸馏水出口
3、纯蒸汽取样口
4、蒸汽凝结水出口
5、浓缩水排放口
6、工业蒸汽入口
7、纯蒸汽输出口
8、安全阀排放口。
纯蒸汽发生器(供参考)
压力与温度范围
工作压力范围
纯蒸汽发生器正常工作时的压力范围，通常以兆帕（MPa）表示，合适的压力范 围有助于保证设备的稳定性和安全性。
温度范围
发生器产生的蒸汽的温度范围，以摄氏度（℃）表示，稳定的温度范围对于满足 不同工艺需求至关重要。
能耗与效率
能耗
纯蒸汽发生器在运行过程中的能源消 耗，通常以千瓦时/吨（kWh/t）表示 ，低能耗有助于提高设备的经济性。
热效率
表示发生器将输入能源转化为有用蒸 汽热量的效率，以百分比（%）表示 ，高热效率意味着设备具有更高的能 源利用效果。
04
CATALOGUE
纯蒸汽发生器选型与使用注意事项
选型依据与建议
蒸汽需求量
根据生产工艺或实验室 需求确定纯蒸汽的产量
和压力级。
设备质量
优先选择品质可靠、技 术成熟的知名品牌。
VS
产品特点
不同厂商的纯蒸汽发生器产品各具特色， 主要表现在产能、效率、稳定性、安全性 等方面。
技术创新方向预测
高效节能技术
未来，纯蒸汽发生器将更加注重 高效节能技术的研发和应用，提
高能源利用效率。
智能化控制技术
随着工业4.0和智能制造的推进 ，纯蒸汽发生器的智能化控制技 术将得到广泛应用，实现远程监
成损害。
维护保养周期及建议
日常保养
每天检查设备运行状态，清理设备表面灰尘 和污垢。
维修服务
如遇到设备故障或问题，及时联系厂家进行 维修处理。
定期维护
按照厂家推荐的维护周期进行设备维护，包 括更换滤芯、清洗水箱等。
停用保养
长时间停用设备时，应采取相应的保养措施 ，如关闭电源、排空水箱等。
05
CATALOGUE
纯蒸汽发生器工作原理

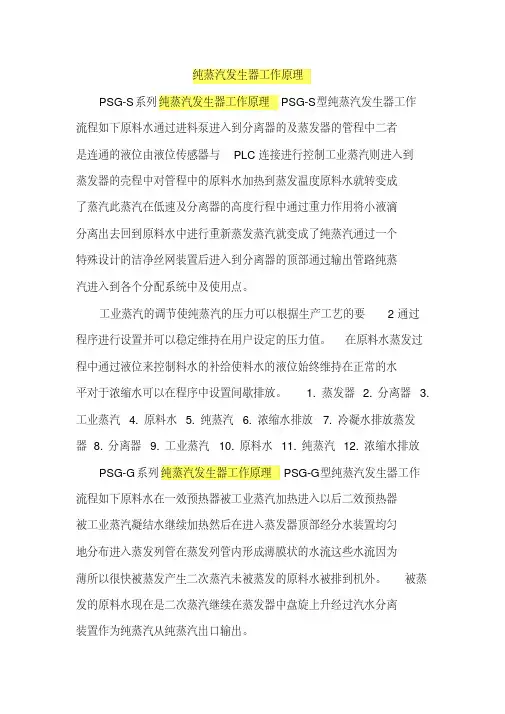

纯蒸汽发生器工作原理PSG-S系列纯蒸汽发生器工作原理 PSG-S型纯蒸汽发生器工作流程如下原料水通过进料泵进入到分离器的及蒸发器的管程中二者是连通的液位由液位传感器与PLC连接进行控制工业蒸汽则进入到蒸发器的壳程中对管程中的原料水加热到蒸发温度原料水就转变成了蒸汽此蒸汽在低速及分离器的高度行程中通过重力作用将小液滴分离出去回到原料水中进行重新蒸发蒸汽就变成了纯蒸汽通过一个特殊设计的洁净丝网装置后进入到分离器的顶部通过输出管路纯蒸汽进入到各个分配系统中及使用点。
工业蒸汽的调节使纯蒸汽的压力可以根据生产工艺的要2通过程序进行设置并可以稳定维持在用户设定的压力值。
在原料水蒸发过程中通过液位来控制料水的补给使料水的液位始终维持在正常的水平对于浓缩水可以在程序中设置间歇排放。
1. 蒸发器 2. 分离器 3. 工业蒸汽 4. 原料水 5. 纯蒸汽 6. 浓缩水排放7. 冷凝水排放蒸发器8. 分离器9. 工业蒸汽10. 原料水11. 纯蒸汽12. 浓缩水排放PSG-G系列纯蒸汽发生器工作原理 PSG-G型纯蒸汽发生器工作流程如下原料水在一效预热器被工业蒸汽加热进入以后二效预热器被工业蒸汽凝结水继续加热然后在进入蒸发器顶部经分水装置均匀地分布进入蒸发列管在蒸发列管内形成薄膜状的水流这些水流因为薄所以很快被蒸发产生二次蒸汽未被蒸发的原料水被排到机外。
被蒸发的原料水现在是二次蒸汽继续在蒸发器中盘旋上升经过汽水分离装置作为纯蒸汽从纯蒸汽出口输出。
工业蒸汽在蒸发器被原料水吸收热量后凝结成工业蒸汽凝结水作为预热器的加热源预热原料水最后从预热器不凝结水排放出口排出机外。
微量纯蒸汽被冷凝取样器收集并经过与冷却水换热冷却成为蒸馏水经过电导率的在线检测判断纯蒸汽是否合格。
原料水转化成的二次蒸汽是洁净蒸汽它经过三次分离作用在最初进入蒸发器后沿列管向下流动同时蒸发这是第一次分离被蒸发的原料水二次蒸汽在蒸发器的下端180度折返杂质在重力作用下被分离到下部这是第二次分离被蒸发的原料水即二次蒸汽继续在蒸发器中盘旋上升到中上部特殊分离装置处进行第三次分离。
电蒸箱蒸汽发生器工作原理
电蒸箱蒸汽发生器工作原理
首先，让我们了解一下电蒸箱蒸汽发生器的工作原理：
1、充电：电蒸箱蒸汽发生器使用电气能，通过插头（或特殊的手提插头），
将电能传输入蒸汽发生器内部的电路板中。
2、水处理：电蒸箱蒸汽发生器从水管中获取水，经过处理，例如去除杂质，
同时熔岩吸收剂中的活性成分，集中浓度防止管道堵塞等，然后进入封闭容器中密封保护，以防止水中污染物重新接触处理过的水管。
3、热处理：电蒸箱蒸汽发生器将处理的水释放到蒸汽室中，电路板上的电加
热元件将水加热发生蒸汽，并由蒸汽管送至加热室处，以便将室外的空气加热到期待的温度。
4、控制：电加热元件的加热速度受电路板的控制，它精确控制热量的持续度，以便达到所需温度。
5、安全：蒸汽发生器内部采用了自动保护装置，它能够及时停机，以防止因
电压过低而自毁，或者水位过高而发生热源破坏等情况，帮助安全运行。
6、维修和维护：运行一段时间后，可将水管上的熔岩吸收剂拆下更换，保证
清洁的水源，以确保设备的安全和正常的操作，以及长久稳定的性能。
电蒸箱蒸汽发生器是一种现代设备，它以其安全、可靠、高效的特点，已成为重要的家庭加热设备。
它不仅为家庭提供舒适的温暖，还能节省家庭的开支，为家庭提供精彩的服务。
气体动力专业知识17-蒸汽发生器基础知识及用途
划
（2）、其它要求
➢整机要求：运行平稳可靠，应有多级可靠的内毒素分离技术，避免交叉污染和意 外故障，应最大限度地减少系统死点。
➢材质要求：凡是与原料水、纯蒸汽接触的材料应采用316L或其它与其性能相符的材 料；密封材料应为无毒无脱落的制药级别的材质，如PTFE等；框架结构应为304不 锈钢材质。
➢表面要求：与物料、纯蒸汽接触的材料的内表面应采用电化学抛光并进行酸洗钝化 处理；所有保温结构应有304不锈钢外保护层，保护层表面亚光，焊接/铆接处理；正 常开机时保温机构的外表面应不超过45℃；框架结构的外表面也宜亚光处理。
➢主要部件要求：蒸发器、预热器、冷却器等换热结构应采用双管板管壳式换热结构， 最大限度的避免交叉污染；应有可靠去除不凝性气体的分离装置；宜配置在线监测装 置。
划➢设备集成要求：水平管道的安装应有足够的坡度，保证管道的完全排空；焊点图要 有焊缝编号，关键部位的焊缝要有焊丝材质，焊接工艺参数，一定比例的X光射线探 伤和内窥镜检验报告，酸洗钝化报告等；管子尽量采用三维弯管，尽量减少弯头对接； 尽量满足3D原则。
主要检测指标有：
微生物限度：同注射用水。（100个/100ml）
电导率：同注射用水。（1.1μs.cm-1@20℃)
TOC：同注射用水。（0.5mg/l）
蒸汽机的工作原理
蒸汽机的工作原理蒸汽机是一种将热能转化为机械能的设备，它是工业革命时期最重要的发明之一。
蒸汽机的工作原理基于热力学原理和流体力学原理，在以下几个方面进行详细解释。
1. 原理概述蒸汽机的工作原理可以简单地概括为：将燃料燃烧产生的热能转化为蒸汽的热能，然后利用蒸汽的压力差驱动活塞或者涡轮转动，从而产生机械能。
具体来说，蒸汽机包括蒸汽锅炉、蒸汽发生器、蒸汽缸和活塞（或者涡轮）等组成部份。
2. 蒸汽锅炉蒸汽锅炉是蒸汽机的核心部件之一，它通过燃料的燃烧产生高温高压的热能。
燃料可以是煤、油、天然气等，燃烧时释放出的热能会使锅炉内的水加热并转化为蒸汽。
蒸汽的压力和温度取决于锅炉的设计和工作参数。
3. 蒸汽发生器蒸汽发生器是将锅炉内的水加热并转化为蒸汽的设备。
在蒸汽发生器中，燃烧产生的热能通过传热作用使水加热，使其达到沸点并转化为蒸汽。
蒸汽发生器的设计和结构可以根据不同的应用需求进行调整。
4. 蒸汽缸和活塞（或者涡轮）蒸汽缸是蒸汽机的关键部件之一，它是一个密封的容器，内部安装有活塞（或者涡轮）。
蒸汽通过进气阀进入蒸汽缸，推动活塞（或者涡轮）向前运动。
在活塞（或者涡轮）前进的过程中，蒸汽的压力逐渐降低，蒸汽能量转化为机械能，推动活塞（或者涡轮）进行工作。
5. 工作循环蒸汽机的工作循环通常分为四个阶段：进气、压缩、燃烧和排气。
在进气阶段，新鲜的蒸汽进入蒸汽缸；在压缩阶段，进气阀关闭，活塞（或者涡轮）开始向前运动，将蒸汽压缩；在燃烧阶段，燃料燃烧产生的热能使蒸汽膨胀，推动活塞（或者涡轮）继续运动；在排气阶段，排气阀打开，排出已经用过的蒸汽。
6. 效率和改进蒸汽机的效率取决于燃料的利用率和热能转化的效率。
为了提高蒸汽机的效率，可以采取一些改进措施，如提高锅炉的燃烧效率、增加蒸汽发生器的传热面积、改进活塞（或者涡轮）的设计等。
7. 应用领域蒸汽机广泛应用于工业生产、交通运输等领域。
在工业生产中，蒸汽机可以用于驱动机械设备、发电等；在交通运输中，蒸汽机可以用于驱动船舶、火车等。
电蒸汽发生器工作原理
电蒸汽发生器工作原理
电蒸汽发生器是利用电能将水加热转化为高温蒸汽的设备。
其工作原理主要包括以下几个步骤：
1. 电阻加热：电蒸汽发生器内装有电阻加热器，当电能通过电阻加热器时，电阻会产生热量。
电蒸汽发生器将电能转化为热能进行加热。
2. 水加热：电蒸汽发生器内装有一定量的水，当电阻加热器产生的热量通过传热方式传递给水时，水温逐渐升高。
3. 锅炉蒸发：当水温升至一定程度时，水分子的平均动能达到饱和汽态的要求，部分水分子开始蒸发形成蒸汽。
4. 产生压力：蒸汽在电蒸汽发生器内积聚并逐渐增多，形成一定的压力。
压力随着蒸汽量的增加而增加。
5. 输出蒸汽：当电蒸汽发生器内的蒸汽达到一定的压力和温度要求时，蒸汽通过出口管道输出到外部，供应给相应的工艺或设备使用。
总体来说，电蒸汽发生器通过电阻加热将水加热转化为蒸汽，并输出到外部，实现对水的加热和蒸汽的产生。
纯蒸汽发生器原理
纯蒸汽发生器工作原理原料水通过一个进料泵输送到除污染柱体和热交换器的管子一侧，液位由液位计控制。
工业蒸汽或者加热水进入到热交换器后，将原料水加热到蒸发温度，并在两个柱体内部形成了强烈的热循环。
纯蒸汽就会在蒸发器（除污染柱）中产生。
蒸汽的低速和柱体的高度在重力作用下将会去除任何可能不纯净的小水滴。
通过一个气动调节器调节工业蒸汽进汽阀门的开启度，纯蒸汽压力可以恒定维持在用户设定的压力值，范围在0-3bar之间。
结构特点纯蒸汽发生器由两个并联的柱体组成：双壳无缝管卫生洁净型交换器。
除污染柱体。
设备全部用AISI 316L不锈钢制造，柱体和交换器工作表面经过标准程序的酸洗钝化处理。
采用制药级聚四氟乙烯（Toflon）材质的垫圈。
所有部件都安装在坚固的碳钢支架上，并且能方便的拆卸与组装。
矿棉保温，表面覆盖AISI304不锈钢缎面抛光保护层。
S型纯蒸汽发生器工作原理S型纯蒸汽发生器工作流程如下：原料水通过进料泵进入到分离器的及蒸发器的管程中（二者是连通的），液位由液位传感器与PLC连接进行控制，工业蒸汽则进入到蒸发器的壳程中对管程中的原料水加热到蒸发温度，原料水就转变成了蒸汽，此蒸汽在低速及分离器的高度行程中通过重力作用将小液滴分离出去回到原料水中，进行重新蒸发，蒸汽就变成了纯蒸汽通过一个特殊设计的洁净丝网装置后进入到分离器的顶部，通过输出管路纯蒸汽进入到各个分配系统中及使用点。
工业蒸汽的调节使纯蒸汽的压力可以根据生产工艺的要2通过程序进行设置并可以稳定维持在用户设定的压力值。
在原料水蒸发过程中，通过液位来控制料水的补给，使料水的液位始终维持在正常的水平，对于浓缩水可以在程序中设置间歇排放。
1、蒸发器2、分离器3、工业蒸汽4、原料水5、纯蒸汽6、浓缩水排放7、冷凝水排放F型纯蒸汽发生器工作原理F型纯蒸汽发生器工作流程如下：原料水在一效预热器被工业蒸汽加热，进入以后二效预热器被工业蒸汽凝结水继续加热；然后在进入蒸发器顶部经分水装置，均匀地分布进入蒸发列管，在蒸发列管内形成薄膜状的水流；这些水流因为薄所以很快被蒸发，产生二次蒸汽；未被蒸发的原料水被排到机外。
全自动蒸汽发生器工作原理
全自动蒸汽发生器工作原理嘿，朋友们！今天咱来唠唠全自动蒸汽发生器的工作原理，这可有意思啦！
你想啊，这全自动蒸汽发生器就像是一个勤劳的小厨师，一直在那默默地工作着。
水就像是它的食材，它把水接过来，然后通过一系列神奇的操作，就把水变成了热腾腾的蒸汽。
它里面有个加热装置，就好像是小厨师的炉灶，熊熊大火烧起来，快速地给水加热。
水在受热之后，就开始欢腾啦，慢慢地变成了蒸汽。
这些蒸汽可就有大用处啦，能给我们提供各种各样的帮助呢！
就好比我们人要吃饭才能有力气干活一样，这蒸汽发生器也是靠着这个加热的过程来产生能量的。
它不断地工作，不断地把水变成蒸汽，就像是不知疲倦的小蜜蜂。
而且啊，它还特别聪明，能自动控制温度和压力呢！这就好像它知道什么时候该加大火力，什么时候该小火慢炖。
它能精准地把握好这些，让蒸汽源源不断地产生，还能保证安全，不会出什么乱子。
你说神奇不神奇？它就那么静静地在那里工作，却能给我们带来这么大的便利。
我们用蒸汽来取暖、消毒、做饭等等，这可都离不开这个小小的蒸汽发生器呀！
你再想想，如果没有它，我们的生活会变成什么样呢？那肯定会很不方便呀！所以说，可别小看了这个小家伙，它的作用可大着呢！
它就像是我们生活中的一个小助手，默默地为我们服务。
我们平时可能都不太会注意到它，但它却一直在那里发挥着自己的作用。
朋友们，现在是不是对全自动蒸汽发生器的工作原理有了更清楚的认识啦？是不是觉得它很厉害呀？反正我是这么觉得的，它真的是太了不起啦！
原创不易，请尊重原创，谢谢!。
第五讲蒸汽发生器
第五讲蒸汽发生器
类型
Ø 按照工质流动方式:
自然循环式、强迫循环式;
Ø 按传热管形状:
U型管、直管、螺旋管等;
Ø 按设备安装方式:立式、卧式。
Ø 在压水堆核电厂中广泛使用得蒸汽发生器有
两种类型:一种就是带汽水分离器得饱与蒸汽发 生器;一种就是立式直管强迫循环型蒸汽发生器。 在近代核电厂中,以前者应用较广。
受压差最大得部件,通常呈半球形。 其应力状 态十分复杂,通常采用冲压成型制造,技术难度 大;也有得采用低合金钢铸造,工艺较简单,但 须严格控制铸件质量。
2、管板与管束
Ø 管束:因科镍管,倒U型排列,管子焊接在管板上。 Ø 管板:低合金钢锻造而成,很厚(500-700 mm)。 Ø 隔板(支撑板):管子按正方形栅格布置,其间距以
运行中得问题
Ø 蒸汽发生器得运行主要有两个问题:——水位得保持
1、蒸汽发生器得水位
——腐蚀得限制
Ø 蒸汽发生器得水位,就是指在蒸汽发生器筒体与管束外围
板之间得环形腔室内测得得水位,也就就是冷水柱得水位。
Ø 若水位过高,将导致流向汽轮机得蒸汽湿度过大;
Ø 若水位过低,会引起一回路冷却不充分,有导致堆芯烧毁得
2)具有较大得蒸汽空间,单位蒸发面得负荷较 立式蒸汽发生器得小,因而采用较简单得汽水分离 装置就能保证蒸汽质量满足标准。
Ø 缺点:1)出口蒸汽得湿度对水位波动比较敏感,
因而对水位控制要求校高。
2)卧式安放,不便于在安全壳内布置。
Ø 俄罗斯得这种蒸汽发生器经过几次改进,包括采
用较小直径得传热管使受热面积增加,联箱内腔结 构改进以便允许修理与更换有缺陷得传热管。新 型大功率蒸汽发生器为лгв-1000y型,示于图3、34 。 其蒸发量为1470 t/h,壳体直径为4、4 m ,长14、5 m,传热管尺寸16×1、5mm,共有传热管9157根。
蒸汽机的工作原理
蒸汽机的工作原理蒸汽机是一种利用蒸汽能量进行机械工作的装置，它是工业革命时期最重要的发明之一。
蒸汽机的工作原理涉及热力学和机械原理，下面将详细介绍蒸汽机的工作原理。
一、热力学原理蒸汽机的工作原理基于热力学第一定律和第二定律。
根据热力学第一定律，能量守恒，能量既不能被创造也不能被毁灭，只能从一种形式转化为另一种形式。
蒸汽机利用燃烧燃料产生的热能，将其转化为机械能。
根据热力学第二定律，热量不会自发地从低温物体传递到高温物体，而是自发地从高温物体传递到低温物体。
蒸汽机利用这一原理，将高温的蒸汽中的热量转化为机械能。
二、蒸汽机的工作循环蒸汽机的工作循环通常采用克劳修斯（Clausius）循环或者朗肯（Rankine）循环。
以下将以朗肯循环为例进行详细介绍。
1. 蒸汽发生器（锅炉）：在蒸汽机中，水被加热转化为蒸汽。
蒸汽发生器是将热能转化为蒸汽能量的关键设备。
燃料燃烧产生的热量通过锅炉的加热面传递给水，使水升温并转化为蒸汽。
2. 蒸汽机（汽缸）：蒸汽从发生器中进入蒸汽机，推动活塞或者涡轮旋转，从而产生机械能。
蒸汽机通常包括多个级别的蒸汽缸，每一个级别都有一个活塞或者涡轮。
蒸汽在缸内膨胀推动活塞或者涡轮，将蒸汽的热能转化为机械能。
3. 冷凝器：蒸汽在蒸汽机中膨胀后，会进入冷凝器。
冷凝器是一个热交换器，将蒸汽中的热量传递给冷却介质（通常是冷水），使蒸汽冷凝成水。
冷凝过程中释放出的热量会被冷却介质带走。
4. 泵：冷凝后的水通过泵被送回蒸汽发生器，重新加热转化为蒸汽。
泵的作用是将冷凝水提升到足够的压力，以便进入蒸汽发生器。
5. 蒸汽调节阀：蒸汽调节阀用于控制蒸汽进入蒸汽机的流量，以便控制蒸汽机的输出功率。
三、工作原理的具体过程1. 蒸汽发生器：燃料燃烧产生高温烟气，经过锅炉加热面传热给水，使水升温并转化为蒸汽。
2. 蒸汽机：蒸汽进入蒸汽机的高压缸，推动活塞或者涡轮旋转。
蒸汽在高压缸中膨胀，将其热能转化为机械能。
然后，蒸汽进入中压缸和低压缸，继续推动活塞或者涡轮旋转，进一步释放热能。
