网络安全架构设计和网络安全设备的部署
学校校园网络安全管理的网络拓扑与架构设计
学校校园网络安全管理的网络拓扑与架构设计在现代社会中，网络安全已成为一个举足轻重的问题，特别是在学校校园中。
为保护师生的个人信息安全以及学校网络系统的正常运行，学校校园网络安全管理显得尤为重要。
本文将针对学校校园网络安全管理，探讨网络拓扑与架构设计的相关问题。
一、概述学校校园网络安全管理的目标是保障网络系统的机密性、完整性和可用性，并防范各类网络攻击威胁。
为实现这一目标，必须从网络拓扑与架构设计入手，构建安全可靠的网络基础。
二、网络拓扑设计通常，学校校园网络拓扑设计可采用分层结构，包括以下几个层次：核心层、汇聚层和接入层。
1. 核心层核心层是学校网络的中枢，承载着数据中心和主干网络的功能。
在核心层上，应有强大的处理能力和高速的链路容量，以应对高并发的流量传输。
同时，为了保证网络的高可用性，核心层应采用冗余设计，具备备份和自动切换功能。
2. 汇聚层汇聚层连接核心层和接入层，负责实现不同网络子系统的集成。
在汇聚层上，可以设置防火墙、入侵检测系统（IDS）等安全设备，对网络流量进行监测和过滤，以提高网络的安全性。
3. 接入层接入层是学校校园网络的终端用户接入点，为学生和教职员工提供接入网络的服务。
在接入层上，应配置安全认证和访问控制机制，确保只有合法用户才能接入网络，并对用户进行身份验证和授权管理。
此外，接入层也应设置流量控制和网页过滤等安全措施，防范网络威胁和恶意行为的发生。
三、网络架构设计学校校园网络架构设计需要综合考虑可用性、安全性和扩展性等方面的要求，确保网络系统的稳定运行。
1. 网络分段为了避免单点故障和减少攻击面，学校校园网络可以划分为多个虚拟局域网（VLAN），每个VLAN可以独立配置访问控制列表（ACL），限制不同子网之间的互访。
同时，可以根据用户组别和敏感性需求，为每个子网设定不同的安全策略和权限控制，提高网络的安全性。
2. 安全设备部署在学校校园网络架构中，应适当部署安全设备，如防火墙、入侵检测系统、虚拟专用网络（VPN）等，以实现对入侵行为、恶意软件和数据泄露的实时监测和防范。
网络安全建设实施方案
网络安全建设实施方案网络安全建设实施方案是为了保护网络系统和数据资源安全，防止网络攻击和数据泄露，并提高网络应对能力和恢复能力的重要措施。
本方案针对企业网络环境，包括网络架构、入侵检测与防御、数据加密与备份、员工培训等方面，制定了一系列安全措施和程序，以确保网络安全和系统稳定运行。
1. 网络架构设计- 分段隔离：将网络按照不同的安全级别进行隔离，构建DMZ区域、内网和外网，并配置防火墙。
- 网络设备安全配置：采用安全配置规范，关闭不必要的服务，限制管理员访问权限，配置强密码和加密协议等。
- 更新与升级：及时安装网络设备的补丁程序，并更新防火墙、入侵检测系统等安全设备的固件与签名文件。
2. 入侵检测与防御- 部署入侵检测与防御系统（IDS/IPS）：监控网络流量，检测和阻止潜在的入侵行为，并对异常流量进行警报和分析。
- 加强反病毒措施：安装并及时更新杀毒软件、反恶意软件和反间谍软件，定期进行病毒扫描。
- 强化身份认证与访问控制：采用多因素身份认证，限制各级别用户的访问权限，加强对外部访问的控制和监控。
3. 数据加密与备份- 敏感数据加密：对存储和传输的敏感信息采用加密方式保护，确保数据在不安全环境下也不易被窃取。
- 定期数据备份：建立完善的数据备份策略，包括全量备份和增量备份，并进行备份数据的加密和存储设备的安全管理。
4. 员工培训与意识普及- 安全意识培训：定期开展网络安全培训，提高员工对安全事故和网络攻击的认知，防范社会工程学攻击。
- 策略宣传与执行：建立网络安全策略和规范，对人员违规行为进行警示和惩戒，提高员工对安全策略的执行力。
5. 审计与监控- 日志分析与审计：监控和分析网络设备、服务器和应用系统的日志，及时发现异常和攻击行为。
- 入侵事件响应：建立入侵事件响应机制，快速处置安全事件，保护网络系统的可用性和数据的完整性。
通过以上方案实施网络安全建设，可以有效增强企业网络系统的安全性和稳定性，保护企业的核心资产，防范网络攻击和数据泄露的风险。
构建安全可靠的网络架构与防护系统
构建安全可靠的网络架构与防护系统现代社会信息化程度不断提高，网络已成为人们生活与工作中不可或缺的一部分。
然而，随之而来的网络安全问题也日益突出。
为了确保网络的安全可靠，构建一个完善的网络架构和防护系统显得十分重要。
本文将从网络架构设计、安全设备部署和安全策略制定三个方面谈谈如何构建安全可靠的网络架构与防护系统。
一、网络架构设计网络架构设计是构建安全可靠网络的基础。
一个好的网络架构设计可以提供良好的性能和可扩展性，同时也能有效应对各种网络安全威胁。
在进行网络架构设计时，应该考虑以下几个方面：1. 划分安全域：将网络按照不同的安全等级划分为多个安全域，每个安全域内的设备具有相同的安全要求。
这样可以有效控制和隔离不同安全等级的网络流量，减小安全风险。
2. 引入内外网隔离：将网络分为内网和外网两部分，并通过防火墙等设备进行隔离。
内网为内部员工提供服务，外网则向公众提供服务。
通过隔离内外网，可以有效减少外部攻击对内部网络的影响。
3. 多层次防御：在网络架构中应该引入多层次的防御机制。
比如在边界设备上设置入侵检测系统（IDS）和入侵防御系统（IPS），可以检测和阻止恶意流量进入网络。
在内部网络中也应该设置防火墙，并根据实际情况配置合理的访问控制策略。
4. 高可用性设计：在网络架构设计阶段就要考虑到网络高可用性。
通过设计冗余设备和链路，可以在设备或链路故障时保持网络的可用性，提高网络的稳定性。
二、安全设备部署构建安全可靠的网络，除了良好的架构设计，还需要合理部署各种安全设备。
常见的网络安全设备包括防火墙、入侵检测系统、入侵防御系统、安全网关等。
这些设备的部署应根据实际情况进行合理规划：1. 防火墙：防火墙是网络边界的第一道防线，用于过滤恶意流量和控制网络访问。
应该将防火墙放置在内外网的交界处，并根据实际需要设置有效的安全策略。
2. 入侵检测系统与入侵防御系统：入侵检测系统（IDS）用于监测网络中的异常行为和攻击行为，入侵防御系统（IPS）则会自动防御和阻止恶意行为。
网络安全架构规划
网络安全架构规划网络安全架构规划网络安全架构是指在系统或网络的设计过程中，考虑各种安全因素，通过合理规划网络结构、安全设备和安全策略等来保护系统和网络的安全性。
下面是一个网络安全架构规划的示例，对于不同的情况和需求，具体的规划可能会有所不同。
1. 边界安全设备规划在网络安全架构规划中，首先需要规划边界安全设备，包括防火墙、入侵检测/防御系统（IDS/IPS）等。
防火墙用于管理网络流量，并阻止未经授权的访问或恶意流量。
IDS/IPS用于检测和防御入侵行为，及时发现和处理潜在的威胁。
2. 内部网络安全策略规划内部网络安全策略规划是指规划内部网络中的各个细分网络和对应的安全策略，以保护内部网络的安全。
例如，将内网划分为不同的安全区域，根据安全级别划分访问控制和权限控制，限制用户和设备的访问和权限。
3. 身份认证与访问控制规划为防止未经授权的用户访问系统和网络资源，需要规划合适的身份认证与访问控制措施。
可以使用多因素身份认证（例如密码+指纹、令牌等），并采用强密码策略和定期更换密码的措施提高安全性。
同时，制定访问控制政策，限制用户对敏感数据和资源的访问权限。
4. 安全威胁检测与响应规划针对外部和内部的安全威胁，需要规划安全威胁检测与响应机制，及时发现和处理安全事件。
可以使用安全信息和事件管理系统（SIEM）来集中收集、分析和报告安全事件，并制定相应的响应流程。
5. 数据保护与备份规划为了保护重要数据的安全性和可用性，需要规划数据保护与备份机制。
可以使用加密技术对敏感数据进行加密存储和传输，确保数据不被未经授权的人员访问。
同时，建立有效的备份策略和应急恢复计划，以便在数据丢失或灾难发生时能够及时恢复数据。
6. 安全培训与意识规划最后，一个完善的网络安全架构规划需要充分考虑到员工的安全意识和能力。
制定安全培训计划，定期对员工进行网络安全意识培训，提高员工对网络安全的认识和警惕性，减少内部人员对安全威胁的潜在风险。
网络安全架构设计和网络安全设备的部署
网络安全架构设计和网络安全设备的部署网络安全架构设计和网络安全设备的部署是保护网络免受各种网络威胁的重要步骤。
一个好的安全架构设计可以提供对网络的全面防护，同时合理配置网络安全设备也可以加强网络的安全性。
下面将详细介绍网络安全架构设计和网络安全设备的部署。
一、网络安全架构设计1.安全需求分析：在进行网络安全架构设计前，首先需要对网络的安全需求进行分析。
这可以通过对组织的业务流程、数据流程和数据敏感性进行评估来实现。
然后，可以根据这些分析结果来确定网络安全的目标和要求。
2.分层安全架构：分层安全架构是网络安全架构中的一种常用设计模式。
它通过将网络划分为多个安全域，为不同的安全需求提供不同的安全策略和机制。
一般可以将网络划分为外围网络、边界网络、内部网络和云网络等多个层次。
3.高可用性和冗余配置：为了提供高可用性和冗余性，可以在关键的网络节点上配置冗余设备。
这些设备可以通过冗余链路或者冗余设备来实现。
这样即使一个节点或设备发生故障，仍然能够保证网络的正常运行。
4.身份验证和访问控制：合理的身份验证和访问控制是保护网络安全的重要措施之一、可以通过使用安全认证服务、访问控制列表、防火墙等手段来实现对网络资源的身份验证和访问控制。
5.网络监控与日志记录：网络监控和日志记录是网络安全的重要组成部分。
监控可以通过使用入侵检测系统、入侵防御系统和安全事件管理系统等来实现。
日志记录可以通过配置日志服务器和日志分析工具来实现。
这些可以帮助及时检测和响应安全事件。
1.防火墙：防火墙是网络安全的基础设备之一、通过配置网络与外部网络的边界上，防火墙可以阻止恶意流量的进入，同时也可以限制内网对外网的访问。
防火墙还可以通过配置安全策略，实现对网络流量的过滤和监控。
2.入侵检测系统和入侵防御系统：入侵检测系统和入侵防御系统可以帮助实时监测和防御网络上的入侵行为。
入侵检测系统可以主动检测网络上的异常流量和攻击行为，并及时触发告警。

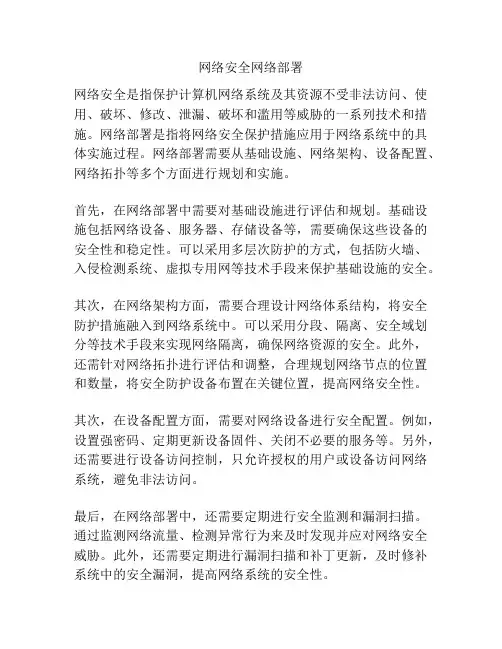

网络安全网络部署
网络安全网络部署
网络安全是指保护计算机网络系统及其资源不受非法访问、使用、破坏、修改、泄漏、破坏和滥用等威胁的一系列技术和措施。
网络部署是指将网络安全保护措施应用于网络系统中的具体实施过程。
网络部署需要从基础设施、网络架构、设备配置、网络拓扑等多个方面进行规划和实施。
首先，在网络部署中需要对基础设施进行评估和规划。
基础设施包括网络设备、服务器、存储设备等，需要确保这些设备的安全性和稳定性。
可以采用多层次防护的方式，包括防火墙、入侵检测系统、虚拟专用网等技术手段来保护基础设施的安全。
其次，在网络架构方面，需要合理设计网络体系结构，将安全防护措施融入到网络系统中。
可以采用分段、隔离、安全域划分等技术手段来实现网络隔离，确保网络资源的安全。
此外，还需针对网络拓扑进行评估和调整，合理规划网络节点的位置和数量，将安全防护设备布置在关键位置，提高网络安全性。
其次，在设备配置方面，需要对网络设备进行安全配置。
例如，设置强密码、定期更新设备固件、关闭不必要的服务等。
另外，还需要进行设备访问控制，只允许授权的用户或设备访问网络系统，避免非法访问。
最后，在网络部署中，还需要定期进行安全监测和漏洞扫描。
通过监测网络流量、检测异常行为来及时发现并应对网络安全威胁。
此外，还需要定期进行漏洞扫描和补丁更新，及时修补系统中的安全漏洞，提高网络系统的安全性。
总之，网络安全的部署需要从基础设施、网络架构、设备配置和安全监测等方面进行综合考虑和实施。
只有采取全方位的安全措施，才能有效防护网络系统免受各种网络安全威胁的侵害。
网络安全架构设计和网络安全设备的部署
网络安全架构设计和网络安全设备的部署在当今数字化时代，网络安全已经成为了企业和个人不容忽视的重要问题。
网络攻击手段日益复杂多样，网络安全威胁不断加剧，因此，合理的网络安全架构设计以及有效的网络安全设备部署显得尤为关键。
网络安全架构设计就像是为一座城堡规划防御工事。
首先，我们需要明确网络的边界和访问控制策略。
想象一下，一个公司的内部网络就像是一个城堡，而外网则是充满未知危险的荒野。
我们需要在城堡的入口设置严格的关卡，只允许经过授权的人员和数据进入。
这就需要我们建立完善的身份认证和授权机制，比如使用多因素认证，不仅要输入密码，还可能需要指纹、短信验证码等额外的验证方式，确保只有合法的用户能够访问网络资源。
在网络安全架构设计中，数据的分类和保护也是至关重要的一环。
就像我们会把城堡中的宝藏、武器和普通物资分别存放并给予不同级别的保护一样，我们也要将网络中的数据根据其重要性和敏感性进行分类。
对于那些核心的机密数据，如商业秘密、客户信息等，要采取最严格的加密和访问控制措施，甚至可以采用离线存储或者物理隔离的方式进行保护。
而对于一般性的数据，也需要有相应的备份和恢复机制，以防止数据丢失或损坏。
同时，网络的分层设计也是网络安全架构中的一个重要策略。
我们可以将网络分为不同的区域，如内网、外网、DMZ 区（隔离区）等。
DMZ 区就像是城堡前的缓冲区，放置一些可以对外提供服务的服务器，如网站服务器等，但又通过防火墙等设备与内部网络隔离开来，降低内部网络受到攻击的风险。
有了合理的网络安全架构设计，还需要有得力的网络安全设备来“站岗放哨”。
防火墙是网络安全的第一道防线，它就像城堡的大门，可以根据预先设定的规则对进出网络的流量进行过滤和控制。
比如，我们可以设置防火墙禁止某些特定的端口访问，或者只允许来自特定IP 地址的流量通过。
入侵检测系统（IDS）和入侵防御系统（IPS）则像是城堡中的巡逻兵，时刻监视着网络中的异常活动。
企业网络安全架构设计与实施
企业网络安全架构设计与实施随着信息技术的发展，企业网络安全问题日益突出，网络攻击、数据泄露等安全事件频频发生，给企业带来了严重的损失和风险。
因此，建立一个完善的企业网络安全架构是至关重要的。
本文将探讨企业网络安全架构设计与实施的关键要点，为企业提供保护网络安全的有效措施。
首先，企业网络安全架构设计时需考虑以下几个方面：1. 需要建立安全策略和政策：企业应该制定明确的安全策略和政策，明确网络安全的目标和原则，规范员工在网络安全方面的行为准则。
2. 确保网络边界的安全：通过防火墙、入侵检测系统（IDS）和入侵防御系统（IPS）等技术手段来保护企业网络边界，阻止恶意入侵者的攻击。
3. 采用加密技术保护数据传输：在企业网络中采用加密技术，对数据传输进行加密处理，确保数据在传输过程中不被窃取或篡改。
4. 强化身份认证和访问控制：建立严格的身份认证和访问控制机制，确保只有授权的用户可以访问敏感信息和系统资源。
5. 建立灵活的安全监控系统：部署安全监控系统，对网络流量、日志数据等进行实时监控，及时发现和应对潜在的安全威胁。
在企业网络安全架构实施阶段，需要注意以下几个方面：1. 培训员工的安全意识：企业应该定期对员工进行网络安全方面的培训，提高员工的安全意识，防范社会工程学攻击和员工的疏忽造成的安全漏洞。
2. 定期进行安全漏洞扫描和风险评估：定期对企业网络进行安全漏洞扫描和风险评估，发现安全漏洞和风险隐患，并及时修复和加强防范。
3. 建立灵敏的应急响应机制：建立网络安全事件的应急响应机制，制定详细的应急预案和处理流程，确保在发生安全事件时能够迅速响应、快速处理。
4. 定期进行安全审计和评估：定期对企业网络安全架构进行全面的安全审计和评估，发现潜在的安全风险和问题，及时进行调整和改进。
5. 采取最新的安全技术和解决方案：随着网络安全威胁的不断演进，企业需要不断关注最新的安全技术和解决方案，及时引入和应用，保持企业网络安全架构的先进性和有效性。
