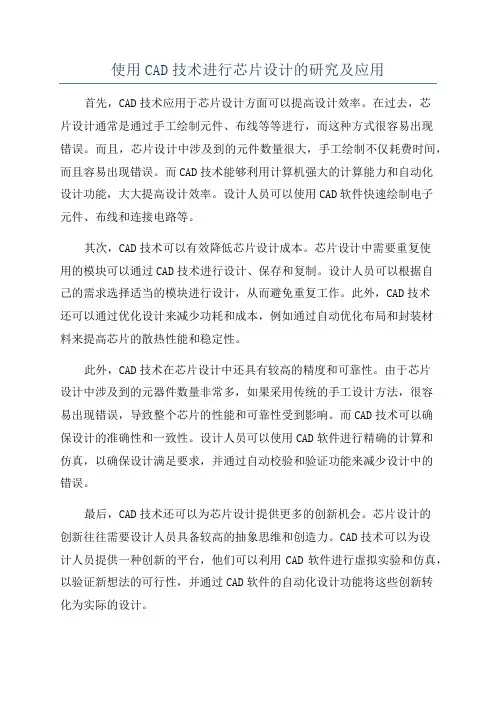

使用CAD技术进行芯片设计的研究及应用
使用CAD技术进行芯片设计的研究及应用首先，CAD技术应用于芯片设计方面可以提高设计效率。
在过去，芯片设计通常是通过手工绘制元件、布线等等进行，而这种方式很容易出现错误。
而且，芯片设计中涉及到的元件数量很大，手工绘制不仅耗费时间，而且容易出现错误。
而CAD技术能够利用计算机强大的计算能力和自动化设计功能，大大提高设计效率。
设计人员可以使用CAD软件快速绘制电子元件、布线和连接电路等。
其次，CAD技术可以有效降低芯片设计成本。
芯片设计中需要重复使用的模块可以通过CAD技术进行设计、保存和复制。
设计人员可以根据自己的需求选择适当的模块进行设计，从而避免重复工作。
此外，CAD技术还可以通过优化设计来减少功耗和成本，例如通过自动优化布局和封装材料来提高芯片的散热性能和稳定性。
此外，CAD技术在芯片设计中还具有较高的精度和可靠性。
由于芯片设计中涉及到的元器件数量非常多，如果采用传统的手工设计方法，很容易出现错误，导致整个芯片的性能和可靠性受到影响。
而CAD技术可以确保设计的准确性和一致性。
设计人员可以使用CAD软件进行精确的计算和仿真，以确保设计满足要求，并通过自动校验和验证功能来减少设计中的错误。
最后，CAD技术还可以为芯片设计提供更多的创新机会。
芯片设计的创新往往需要设计人员具备较高的抽象思维和创造力。
CAD技术可以为设计人员提供一种创新的平台，他们可以利用CAD软件进行虚拟实验和仿真，以验证新想法的可行性，并通过CAD软件的自动化设计功能将这些创新转化为实际的设计。
综上所述，CAD技术在芯片设计中的研究和应用具有重要意义。
它可以提高设计效率、降低设计成本、保证设计的精度和可靠性，同时还可以为芯片设计提供更多的创新机会。
随着芯片技术的发展和计算机技术的进步，CAD技术在芯片设计中的应用前景将更加广阔。

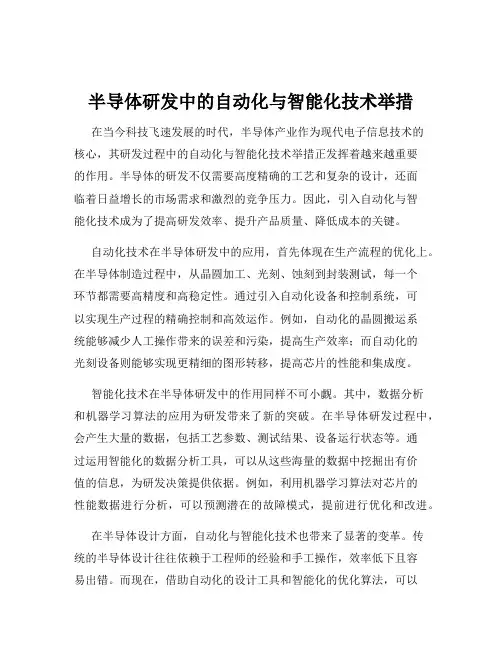

半导体研发中的自动化与智能化技术举措
半导体研发中的自动化与智能化技术举措在当今科技飞速发展的时代，半导体产业作为现代电子信息技术的核心，其研发过程中的自动化与智能化技术举措正发挥着越来越重要的作用。
半导体的研发不仅需要高度精确的工艺和复杂的设计，还面临着日益增长的市场需求和激烈的竞争压力。
因此，引入自动化与智能化技术成为了提高研发效率、提升产品质量、降低成本的关键。
自动化技术在半导体研发中的应用，首先体现在生产流程的优化上。
在半导体制造过程中，从晶圆加工、光刻、蚀刻到封装测试，每一个环节都需要高精度和高稳定性。
通过引入自动化设备和控制系统，可以实现生产过程的精确控制和高效运作。
例如，自动化的晶圆搬运系统能够减少人工操作带来的误差和污染，提高生产效率；而自动化的光刻设备则能够实现更精细的图形转移，提高芯片的性能和集成度。
智能化技术在半导体研发中的作用同样不可小觑。
其中，数据分析和机器学习算法的应用为研发带来了新的突破。
在半导体研发过程中，会产生大量的数据，包括工艺参数、测试结果、设备运行状态等。
通过运用智能化的数据分析工具，可以从这些海量的数据中挖掘出有价值的信息，为研发决策提供依据。
例如，利用机器学习算法对芯片的性能数据进行分析，可以预测潜在的故障模式，提前进行优化和改进。
在半导体设计方面，自动化与智能化技术也带来了显著的变革。
传统的半导体设计往往依赖于工程师的经验和手工操作，效率低下且容易出错。
而现在，借助自动化的设计工具和智能化的优化算法，可以实现快速的电路设计和布局布线。
例如，电子设计自动化（EDA）软件能够自动完成逻辑综合、物理设计等工作，大大缩短了设计周期；同时，智能化的算法可以根据性能要求和约束条件，自动优化电路结构和参数，提高芯片的性能和功耗效率。
此外，自动化与智能化技术还在半导体研发的测试和验证环节发挥着重要作用。
在芯片测试中，自动化测试设备能够快速、准确地对芯片进行功能和性能测试，提高测试效率和可靠性。
而智能化的测试数据分析则可以帮助发现潜在的问题和缺陷，为改进设计提供指导。
芯片设计中的布线与布局优化
芯片设计中的布线与布局优化在芯片设计的过程中，布线和布局优化是非常重要的环节。
布线是指将各个功能模块之间的通信线路连接起来，而布局优化则是为了提高芯片的性能和可靠性而对芯片内部的布局进行优化。
本文将详细探讨芯片设计中的布线和布局优化的过程和方法。
一、布线优化1. 路由规划在芯片设计中，通信线路的布线是非常关键的。
良好的布线规划能够提高信号传输效率，并减少电磁相互干扰。
在进行布线规划时，需要考虑以下几个因素：- 信号传输距离：根据信号传输的距离，选择合适的连线方式，如直线、曲线等，以减小信号传输延迟。
- 信号传输速度：对于高速信号的传输，需要采取差分传输方式，以减少信号串扰和噪声。
- 信号功率：对于功耗较高的信号，应该采用较宽的连线宽度，以降低电阻和电压降。
- 周围环境因素：在布线规划时，需要考虑芯片周围的环境因素，如电磁干扰、热耦合等。
2. 网格化布线网格化布线是一种常用的布线优化方法。
在网格化布线中，芯片布局被划分为一个个的网格，每个网格内部只包含一个逻辑单元。
网格化布线具有以下优点：- 简化布线路径：网格化布线可以将复杂的布线路径简化为网格内部的连线，减少布线难度。
- 优化布线流程：网格化布线可以按照逻辑单元之间的通信需求进行布线，避免信号干扰和串扰。
- 提高布线效率：网格化布线可以通过合理规划网格大小和网格间的通信线路，提高布线效率。
3. 自动布线工具现代芯片设计中，通常使用自动布线工具来实现布线优化。
自动布线工具可以根据设计规则和约束条件，自动进行布线规划和优化。
通过自动布线工具，可以有效减少人工布线的时间和工作量。
二、布局优化1. 功能模块划分在芯片设计的过程中，需要将整个芯片划分为多个功能模块。
功能模块划分的准则可以根据芯片设计的要求和功能划分的合理性来确定。
在进行功能模块划分时，需要考虑以下因素：- 功能独立性：不同功能模块之间应该具有较高的独立性，以降低模块间的相互影响。
- 模块大小：功能模块的大小应该合理，既要满足功能需求，又要考虑芯片的整体面积。
自动化控制系统的布线设计与优化
自动化控制系统的布线设计与优化自动化控制系统是现代工业生产中不可或缺的一部分，它通过电子设备、传感器和执行器等组成的系统，对生产过程进行监控和控制。
而在自动化控制系统中，布线设计与优化是非常重要的一环。
本文将探讨自动化控制系统的布线设计与优化的方法和原则。
一、布线设计的原则在进行自动化控制系统的布线设计时，需要遵循以下原则：1. 合理布置设备位置：根据生产过程的需求和布局情况，合理确定各个设备的安装位置。
在布置设备时，要考虑设备的互相配合和通信需求，尽量减少布线长度和设备之间的干扰。
2. 电缆走向简洁明了：布线应尽量避免交叉和交错，线路走向要清晰简洁，方便维护和故障排除。
同时，要与工艺布局相协调，减少占地面积。
3. 分区域布线：根据生产过程的需要，将自动化控制系统分为不同的区域，并对每个区域进行合理布线。
这样可以降低系统中的干扰，提高系统的可靠性和稳定性。
4. 选用适合的电缆和连接器：在布线设计中，需要根据实际需求选择适合的电缆和连接器。
电缆的选择要考虑信号传输的可靠性和抗干扰能力，连接器的选择要方便安装和维护。
5. 保证接地和屏蔽：在自动化控制系统的布线中，接地和屏蔽是非常重要的。
良好的接地和屏蔽能够有效减少系统中的干扰，提高信号质量和系统的稳定性。
二、布线设计的方法1. 统一布线标准：在整个自动化控制系统中，要统一采用相同的布线标准和规范。
这样可以方便系统的维护和管理，提高系统的可靠性。
2. 分层布线：根据信号传输的特点和布线的要求，将自动化控制系统的布线划分为不同的层次。
例如，可以将高速传输和低速传输的信号分开布线，减少互相干扰。
3. 使用光纤传输：对于需要远距离传输和抗干扰能力要求较高的信号，可以考虑使用光纤传输。
光纤传输具有带宽大、传输距离远、抗干扰能力强等优点。
4. 使用屏蔽电缆：对于需要抗干扰能力较高的信号，可以采用屏蔽电缆进行传输。
屏蔽电缆通过将电缆外层包覆一层金属屏蔽层，可以有效地隔离外界干扰。
电子信息工程设计中自动化技术的应用分析
电子信息工程设计中自动化技术的应用分析摘要：自动化技术作为现代工程领域中的重要组成部分，已经在各个领域得到广泛应用。
在电子信息工程设计中，自动化技术的应用也逐渐成为一种趋势。
本文旨在对电子信息工程设计中自动化技术的应用进行深入分析，探讨其在提高设计效率、优化设计质量、降低成本等方面的优势。
同时，也将关注自动化技术在电子信息工程设计中可能面临的挑战，并提出相应的解决策略。
通过本文的研究，旨在为电子信息工程领域的设计工作者、研究者以及相关从业者提供参考和借鉴，推动自动化技术在电子信息工程中的应用取得更好的效果。
关键词：自动化技术；电子信息工程设计；设计效率；设计质量；成本降低一、引言随着科技的不断进步和社会的快速发展，电子信息工程的应用范围日益扩大，对工程设计的要求也越来越高。
传统的手工设计方式面临着效率低、质量难以保证等问题。
而自动化技术的出现为电子信息工程设计带来了全新的机遇，它以其高效、精确的特点逐渐成为设计领域的焦点。
二、自动化技术在电路设计中的应用（1）电路自动布局布线技术的优势分析自动布局布线技术是一种利用计算机算法来自动规划电路的物理布局和电线的路径的技术。
这种技术能够帮助设计师在保证电路性能的前提下，最大程度地节约电路板面积，并降低信号干扰和功耗。
通过自动布局布线技术，设计师可以快速得到优化的电路布局方案，从而大大缩短设计周期，提高设计效率。
（2）自动化仿真与验证在电路设计中的作用在电子信息工程中，电路仿真与验证是确保电路设计正确性和可靠性的重要步骤。
传统的电路仿真通常需要设计师手动输入电路参数和拓扑结构，而自动化仿真技术可以通过自动化的仿真工具，帮助设计师快速建立电路模型并进行仿真。
这些仿真工具可以模拟不同电路条件下的性能和行为，帮助设计师发现潜在问题并及时进行调整和改进。
（3）自动化技术在高密度电路设计中的应用随着电子器件的不断发展和集成度的提高，高密度电路设计成为一种趋势。
高密度电路设计常常面临着元器件间的相互影响和信号干扰等问题，而这些问题对于手工设计来说非常复杂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芯片设计中的自动化布局与布线技术研究芯片设计是现代电子工程领域的一项重要任务，而其中的自动化布局与布线技术则是芯片设计过程中不可或缺的一环。
自动化布局与布线技术的发展为芯片设计师提供了更高效、更优化的解决方案，本文将对该领域的研究进行探讨。
一、自动化布局的意义及挑战
自动化布局是芯片设计中的关键步骤，它决定了电子元件在芯片上的位置，直接影响到电路的性能和功耗。
合理的自动化布局能够提高芯片的性能、降低功耗和减少成本。
然而，自动化布局面临着一些挑战。
首先，芯片设计中通常需要布置成百上千个元件，这使得自动化布局的问题规模非常庞大。
如何在有限的空间内合理布置这些元件，使得它们之间的电路路径尽可能短、干扰尽可能小，是一个复杂而关键的问题。
其次，自动化布局需要在考虑电路性能和功耗的同时，满足不同的设计约束条件，如电路电路的延时、电源噪声等。
这就要求布局算法能够充分考虑这些约束条件，找到最优的布局方案。
二、自动化布局的方法与算法
在芯片设计中，有多种方法与算法可以用于自动化布局。
下面将介绍几种常见的布局算法。
1. 模拟退火算法：模拟退火算法是一种基于概率的全局优化算法，它模拟金属冶炼中的退火过程来求解最优解。
在自动化布局中，模拟
退火算法可以通过模拟“退火”过程中的温度变化来探索不同的布局方案，并最终找到一个接近最优解的布局。
2. 遗传算法：遗传算法是一种模拟自然选择与进化过程的优化算法。
在自动化布局中，遗传算法通过模拟自然选择与进化的过程来搜索最
优布局。
通过不断迭代和交叉变异，遗传算法可以逐渐优化布局，找
到更好的解决方案。
3. 并行算法：由于自动化布局问题的规模庞大，传统的串行算法在
时间上往往无法满足要求。
因此，研究人员还开发了一些并行算法来
加速布局过程。
例如，使用多台计算机或分布式系统进行并行计算，
利用计算资源的并行性来加速布局算法的执行。
三、布线技术的研究与应用
布线是芯片设计中另一个关键步骤，它将布局中的元件通过导线连
接在一起，形成功能完整的电路。
布线的质量直接影响到电路的性能
和功耗。
因此，研究高效、准确的布线技术对于芯片设计至关重要。
在布线技术的研究中，有多种算法和策略被提出和应用。
最常见的
布线算法包括：
1. Maze算法：Maze算法是一种基于图论的布线算法，它将布线问
题建模为图的最短路径问题，通过图论算法寻找最短路径，并根据路
径长度进行布线。
Maze算法能够有效解决布线路径冲突的问题，提高
布线的成功率和效率。
2. A*算法：A*算法是一种启发式搜索算法，它通过估计剩余距离
来指导搜索方向，从而更快地找到最优解。
在布线中，A*算法可以用
于优化路径，并快速找到布线的最佳方案。
3. 动态规划算法：动态规划算法是一种基于多阶段决策的优化算法，它可以用于布线中路径的优化。
通过将布线问题划分为多个阶段，并
使用动态规划算法进行路径决策，可以获得更优的布线方案。
四、自动化布局与布线技术的发展方向
随着芯片设计的不断发展，自动化布局与布线技术也在不断创新与
进步。
未来的发展方向主要集中在以下几个方面：
1. 智能优化算法：利用人工智能和机器学习的技术，开发智能化的
布局与布线算法，通过对历史数据的学习和分析，提供更加准确、高
效的布局方案。
2. 三维布局与布线：随着芯片集成度的不断提高，传统的二维布局
与布线已经无法满足对密集芯片的需求。
因此，研究人员正在开发三
维布局与布线技术，以提高芯片性能和密度。
3. 跨层次优化：芯片设计中，布局与布线是由不同层次的设计元素
组成的。
跨层次优化算法可以同时考虑不同层次之间的互相影响，以
实现更好的性能与功耗平衡。
总结起来，自动化布局与布线技术在芯片设计中起着至关重要的作用。
通过合理的自动化布局和高效的布线技术，可以提高芯片的性能、降低功耗，并实现更加优化的芯片设计。
未来，随着技术的不断进步
和创新，自动化布局与布线技术将继续发展，为芯片设计提供更多的可能性。
