振动试验的正确选择方法
振动试验共振频率的判定
振动试验共振频率的判定在振动试验中，通常会通过施加外力或者激励信号来激发被试物体的振动。
当被试物体的振动频率与激励信号的频率相同或者接近时，就会发生共振现象，此时物体的振幅会显著增大，振动现象也会变得非常明显。
共振频率是指在共振条件下被试物体的振动频率，可以通过振动试验来测量和判定。
判断共振频率的方法有很多种，下面我们将介绍一些常用的方法：1. 频率扫描法：这是一种比较常用的方法，通过改变激励信号的频率，观察被试物体的振动响应，当振幅显著增大时，可以认为共振频率已经达到。
这种方法简单直观，适用于较为简单的振动系统。
2. 模态分析法：对于复杂的振动系统，我们可以利用有限元方法进行模态分析，得到被试物体的振动模态和特征频率，通过比较振动模态和激励信号的频率，可以得到共振频率。
3. 频率响应函数法：该方法主要用于计算机辅助振动试验，通过对激励信号和被试物体振动响应信号进行傅里叶变换，得到频率响应函数，从而确定共振频率。
判断共振频率的准确性对于振动试验的结果具有至关重要的影响，因此在进行共振频率的判定时，需要注意以下几点：1. 实验条件的选择：在进行振动试验时，需要选择合适的激励信号和测量设备，确保能够准确地获取被试物体的振动响应信号。
2. 数据处理的准确性：在进行振动试验后，需要仔细分析和处理实验数据，确保得到的共振频率结果准确可靠。
3. 系统参数的识别：在进行振动试验之前，需要对被试物体的系统参数进行准确的识别和估计，以便更好地判断共振频率。
4. 实验结果的验证：为了验证共振频率的判定结果的准确性，可以采用不同的方法进行验证，例如改变激励信号的频率，观察共振现象的变化。
总的来说，共振频率的判定是振动试验中非常重要的一环，准确地判断共振频率可以帮助我们更好地了解物体的振动特性，优化设计和改进结构。
在进行共振频率的判定时，需要注意实验条件的选择、数据处理的准确性、系统参数的识别和实验结果的验证，确保得到准确可靠的结果。
振动试验标准
振动试验标准振动试验是一种广泛应用于工程领域的试验方法，它可以评估产品在振动环境下的性能和可靠性。
振动试验可以帮助工程师确定产品的结构强度、耐久性和稳定性，从而对产品进行改进和优化。
在进行振动试验时，必须遵循一定的试验标准，以确保试验结果的准确性和可靠性。
本文将介绍振动试验标准的相关内容，以便工程师们在进行振动试验时能够遵循正确的标准和流程。
首先，振动试验标准应包括试验前的准备工作、试验过程中的操作规程以及试验后的数据处理和分析方法。
试验前的准备工作包括确定试验的目的和要求、选择合适的试验设备和仪器、制定试验方案和流程等。
在进行试验过程中，操作人员应严格按照标准规定的操作程序进行，确保试验过程的准确性和可重复性。
试验后的数据处理和分析方法应符合相关的标准要求，以确保试验结果的可靠性和科学性。
其次，振动试验标准应涵盖试验设备和仪器的选用、试验条件的设定、振动激励的方式和参数、试验过程中的监测和记录等方面的内容。
试验设备和仪器的选用应符合相关的标准和规范要求，以确保试验设备和仪器的性能和精度满足试验的要求。
试验条件的设定应考虑产品的使用环境和实际工况，以确保试验条件的真实性和可靠性。
振动激励的方式和参数应根据产品的特性和试验的要求进行选择和确定，以确保试验激励的准确性和有效性。
试验过程中的监测和记录应符合相关的标准要求，以确保试验数据的准确性和可靠性。
最后，振动试验标准应包括试验结果的评定和报告的编制。
试验结果的评定应根据相关的标准和规范要求，对试验结果进行科学和客观的评定，以确保评定结果的准确性和可靠性。
报告的编制应符合相关的标准要求，报告内容应完整、准确、清晰，以确保报告的科学性和可读性。
总之，振动试验标准对于工程领域的产品研发和工程设计具有重要的意义。
只有严格遵循振动试验标准，才能够获得准确、可靠的试验结果，为产品的改进和优化提供科学依据。
希望工程师们能够重视振动试验标准的遵循和执行，提高产品的质量和可靠性，推动工程技术的进步和发展。

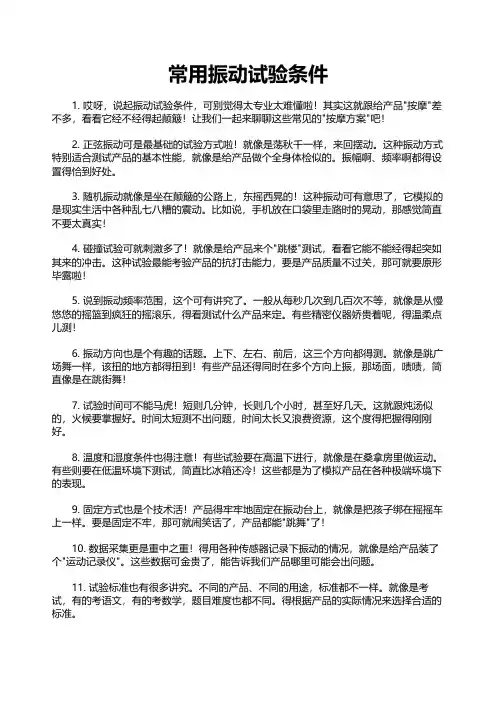

常用振动试验条件
常用振动试验条件1. 哎呀，说起振动试验条件，可别觉得太专业太难懂啦！其实这就跟给产品"按摩"差不多，看看它经不经得起颠簸！让我们一起来聊聊这些常见的"按摩方案"吧！2. 正弦振动可是最基础的试验方式啦！就像是荡秋千一样，来回摆动。
这种振动方式特别适合测试产品的基本性能，就像是给产品做个全身体检似的。
振幅啊、频率啊都得设置得恰到好处。
3. 随机振动就像是坐在颠簸的公路上，东摇西晃的！这种振动可有意思了，它模拟的是现实生活中各种乱七八糟的震动。
比如说，手机放在口袋里走路时的晃动，那感觉简直不要太真实！4. 碰撞试验可就刺激多了！就像是给产品来个"跳楼"测试，看看它能不能经得起突如其来的冲击。
这种试验最能考验产品的抗打击能力，要是产品质量不过关，那可就要原形毕露啦！5. 说到振动频率范围，这个可有讲究了。
一般从每秒几次到几百次不等，就像是从慢悠悠的摇篮到疯狂的摇滚乐，得看测试什么产品来定。
有些精密仪器娇贵着呢，得温柔点儿测！6. 振动方向也是个有趣的话题。
上下、左右、前后，这三个方向都得测。
就像是跳广场舞一样，该扭的地方都得扭到！有些产品还得同时在多个方向上振，那场面，啧啧，简直像是在跳街舞！7. 试验时间可不能马虎！短则几分钟，长则几个小时，甚至好几天。
这就跟炖汤似的，火候要掌握好。
时间太短测不出问题，时间太长又浪费资源，这个度得把握得刚刚好。
8. 温度和湿度条件也得注意！有些试验要在高温下进行，就像是在桑拿房里做运动。
有些则要在低温环境下测试，简直比冰箱还冷！这些都是为了模拟产品在各种极端环境下的表现。
9. 固定方式也是个技术活！产品得牢牢地固定在振动台上，就像是把孩子绑在摇摇车上一样。
要是固定不牢，那可就闹笑话了，产品都能"跳舞"了！10. 数据采集更是重中之重！得用各种传感器记录下振动的情况，就像是给产品装了个"运动记录仪"。
振动耐久试验方法
振动耐久试验方法振动耐久试验方法振动耐久试验是一种测试产品或设备在振动条件下是否能够正常工作并且保持长期工作稳定性的测试手段。
随着各种领域的技术需求越来越高，振动试验成为越来越重要的考量因素。
如何进行振动耐久性测试，是当前行业和科研人员关注的问题之一。
本文将介绍振动耐久试验的方法。
1.试验流程振动耐久性测试主要分为三个过程：初始化、边界条件确定和试验实施。
1.1 初始化初始化主要包括：试验目的的明确、试验方案设计、试验系统设备的选择和调试。
1.2 边界条件确定边界条件的确定，是振动耐久性测试的关键。
该阶段主要工作包括：参数规划、硬件选购、试验方法确定、试验参数设置、试验系统的安装和调试。
对于复杂的要求和高要求的设备，需要选择合适的试验范围和条件，以保证试验覆盖到真正的使用场景。
确定试验调节边界范围和频率范围，能够为实验过程和结果的精度和科学性提供保证。
1.3 试验实施试验实施包括试验环境准备、调试、校准、运行和结果收集等过程。
在测试中，要保证不破坏被试件的完整性，遵循试验条件与标准，如ASTM International标准、MIL-STD、CE认证等，以保证试验结果的准确性和科学性。
在试验过程中，要把数据采集、分析、处理交给专业的软件，以保证试验方法的科学性。
2.振动耐久性测试方法的种类目前常用的振动耐久性测试方法有：任意振动法、正弦振动法、复合振动法等。
2.1 任意振动法任意振动法根据不固定的随机振动信号，模拟出真实振动环境以测试设备的耐久性。
该方式适用于模拟各种复杂的振动情况，但结果较为难以预计。
该方法多采用概率或统计学方法处理数据。
2.2 正弦振动法正弦振动法是通过正弦波振动端口驱动测试设备，对其进行振动耐久性测试。
该方法对设备的振动耐久性进行可靠性、稳定性等重要指标的测试，并且结果具有可重复性。
2.3 复合振动法复合振动法是在复杂的测试范围内结合常规正弦振动试验而得来的一种试验方法，可以对设备在复杂的振动环境下进行耐久性测试，同时能够检测设备的最大振动环境，大限度地综合考虑各种环境因素的影响。
定频振动试验参数设置方法-概述说明以及解释
定频振动试验参数设置方法-概述说明以及解释1.引言1.1 概述概述部分的内容可以如下所示：引言部分是文章的开头，主要对文章的主题进行简要介绍。
本篇文章的主题是关于定频振动试验参数设置方法的研究。
在科学研究和工程实践中，振动试验被广泛应用于模拟各种实际工况下的振动环境，用于研究物体的振动响应特性、疲劳寿命以及结构的可靠性分析等。
而参数设置方法则是在进行振动试验时选择合适的试验参数的过程，对试验结果的准确性和可靠性具有重要影响。
在振动试验中，参数设置方法的正确性和合理性直接决定着试验结果的科学性和可行性。
合适的参数设置可以保证试验结果准确可靠，使得研究人员能够对待测物体的振动性能进行准确评估和分析。
然而，由于振动试验参数的复杂性和多样性，参数设置方法的选择往往是一个复杂而困难的问题。
因此，本文将对定频振动试验参数设置方法进行深入研究和分析，并提出一种基于某种准则或者经验的参数设置方法，以期在振动试验中能够选择出最合适的参数，使得试验结果更加准确可靠，为工程领域的振动分析与设计提供可靠依据。
在下一章节中，我们将介绍定频振动试验的基本原理和试验过程，为后续参数设置方法的研究做出铺垫。
1.2 文章结构文章结构部分的内容可以按照以下方式进行撰写：文章结构是指整篇文章的组织框架和各个部分的安排方式。
一个良好的文章结构可以使读者更好地理解文章的逻辑关系和思路展开，能够更清晰地掌握文章的核心内容。
本文的结构分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的。
在概述中，可以简要介绍定频振动试验的背景和应用领域，提出定频振动试验参数设置的重要性。
然后可以介绍文章的结构，即本文按照引言、正文和结论三个部分展开。
最后，明确本文的目的，即通过对定频振动试验参数设置方法的研究，提供一种科学合理的方法，使试验结果更加准确可靠。
正文部分主要包括定频振动试验和参数设置方法两个方面的内容。
在定频振动试验部分，可以详细介绍定频振动试验的原理、设备和应用情况，展示定频振动试验的重要性和广泛性。
振动试验参数详细解析
振动试验参数详细解析【引言】振动试验是一种广泛应用于工程领域的实验方法，通过对被试对象施加不同频率和振幅的载荷，来模拟实际运行环境中的振动情况。
振动试验参数的选择和解析对于保证试验结果的准确性和可靠性至关重要。
本文将详细解析振动试验的各种参数，包括振动方式、振动频率、振幅、加速度、位移和时间等，以帮助读者更好地理解并应用于实际工程实践中。
【正文】1. 振动方式振动试验可以根据振动方式的不同分为单轴振动和多轴振动两种。
单轴振动是指在一个方向上施加载荷，而多轴振动则是在多个方向上施加载荷。
选择振动方式需要根据被试对象在实际使用中所受到的振动情况来决定，以尽可能接近实际情况。
2. 振动频率振动试验的频率是指振动载荷的周期性变化，通常以赫兹（Hz）为单位。
频率的选择主要取决于被试对象所处的振动环境和试验的目的。
一般来说，低频振动主要用于模拟地震等自然振动，高频振动则更适用于模拟高速旋转机械等工业振动。
3. 振幅振幅是指振动载荷的变化幅度，通常以加速度或位移的大小来表示。
振幅的选择需要结合被试对象的实际使用情况和试验目的来决定。
较小的振幅可以用于评估结构的线性响应，而较大的振幅则可以用于评估结构的非线性响应和疲劳寿命。
4. 加速度加速度是指振动试验中施加在被试对象上的加速度大小，通常以重力加速度（g）为单位。
选择适当的加速度需要考虑被试对象的材料特性、结构强度和试验要求等因素。
5. 位移位移是指被试对象在振动试验中的位移变化，通常以毫米（mm）或微米（μm）为单位。
位移的大小对于评估结构的变形和振动特性具有重要意义，对于一些精细结构和振动敏感的设备，位移要求通常较小。
6. 时间振动试验的时间是指试验持续的时间，通常以小时（h）为单位。
试验时间的选择需要根据被试对象的使用寿命、试验目的和试验要求等因素来确定。
较短的试验时间可以快速评估结构的初始响应，而较长的试验时间则可以用于评估结构的长期稳定性和耐久性。
【总结与回顾】在振动试验中，选择合适的试验参数对于保证试验结果的准确性和可靠性至关重要。
振动试验基本知识
专业知识1、振动试验基本知识1.1 振动试验方法试验方法包括试验目的，一般说明、试验要求、严酷等级及试验程序等几个主要部分。
为了完成试验程序中规定的试验，在振动试验方法中又规定了“正弦振动试验”和“随机振动试验”两种型式的试验方法。
正弦振动试验正弦振动试验控制的参数主要是两个，即频率和幅值。
依照频率变和不变分为定频和扫频两种。
定频试验主要用于：a）耐共振频率处理：在产品振动频响检查时发现的明显共振频率点上，施加规定振动参数振幅的振动，以考核产品耐共振振动的能力。
b）耐予定频率处理：在已知产品使用环境条件振动频率时，可采用耐予定频率的振动试验，其目的还是为考核产品在予定危险频率下承受振动的能力。
扫频试验主要用于：●产品振动频响的检查（即最初共振检查）：确定共振点及工作的稳定性，找出产品共振频率，以做耐振处理。
●耐扫频处理：当产品在使用频率范围内无共振点时，或有数个不明显的谐振点，必须进行耐扫频处理，扫频处理方式在低频段采用定位移幅值，高频段采用定加速度幅值的对数连续扫描，其交越频率一般在55-72Hz，扫频速率一般按每分钟一个倍频进行。
●最后共振检查：以产品振动频响检查相同的方法检查产品经耐振处理后，各共振点有无改变，以确定产品通过耐振处理后的可靠程度。
随机振动试验随机振动试验按实际环境要求有以下几种类型：宽带随机振动试验、窄带随机振动试验、宽带随机加上一个或数个正弦信号、宽带随机加上一个或数个窄带随机。
前两种是随机试验，后两种是混合型也可以归入随机试验。
电动振动台的工作原理是基于载流导体在磁场中受到电磁力作用的安培定律。
1.2 机械环境试验方法标准电工电子产品环境试验国家标准汇编（第二版）2001年4月汇编中汇集了截止目前我国正式发布实施的环境试验方面的国家标准72项，其中有近50项不同程度地采用IEC标准，内容包括：总则、名词术语、各种试验方法、试验导则及环境参数测量方法标准。
其中常用的机械环境试验方法标准：（1）GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击（2）GB/T 2423.6-1995 电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞（3）GB/T 2423.7-1995 电工电子产品环境试验第2部分：试验方法试验Ec和导则：倾跌与翻倒（主要用于设备型产品）（4）GB/T 2423.8-1995 电工电子产品环境试验第2部分：试验方法试验Ed和导则：自由跌落（5）GB/T 2423.10-1995 电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）（6）GB/T 2423.11-1997 电工电子产品环境试验第2部分：试验方法试验Fd：宽频带随机振动——一般要求（7）GB/T 2423.12-1997 电工电子产品环境试验第2部分：试验方法试验Fda：宽频带随机振动——高再现性（8）GB/T 2423.13-1997 电工电子产品环境试验第2部分：试验方法试验Fdb：宽频带随机振动——中再现性（9）GB/T 2423.14-1997 电工电子产品环境试验第2部分：试验方法试验Fdc：宽频带随机振动——低再现性（10）GB/T 2423.15-1997 电工电子产品环境试验第2部分：试验方法试验Ga和导则：稳态加速度（11）GB/T 2423.22-1986 电工电子产品基本环境试验规程温度（低温、高温）和振动（正弦）综合试验导则（12）GB/T 2423.24-1995 电工电子产品环境试验温度（低温、高温）/低气压/振动（正弦）综合试验导则GJB150.1～150.20-86 军用设备环境试验方法标准中共包括1个总则和19个试验方法，以美国军用标准MIL-STD-810C或810D为依据制订，其中涉及机械环境试验的是：（1）GJB150.15-86 军用设备环境试验方法加速度试验（2）GJB150.16-86 军用设备环境试验方法振动试验（3）GJB150.17-86 军用设备环境试验方法噪声试验（4）GJB150.18-86 军用设备环境试验方法冲击试验（5）GJB150.20-86 军用设备环境试验方法飞机炮振试验依据MIL-STD-810F修订的GJB150即将颁布。
正弦变频振动试验方法
正弦变频振动试验方法下面详细介绍正弦变频振动试验方法的步骤和注意事项：1.实验准备：a.确定被测物体的振动工况，包括振动频率范围、振动幅值等参数；b.准备振动台或振动器，并校准其振动参数；c.安装被测物体在振动台或振动器上，确保其固定可靠；d.连接振动台和数据采集设备，以记录被测物体的振动响应。
2.设定振动频率：a.根据实验需求，按照一定的步长或频率区间设定振动频率；b.确定每个频率点的振动时长，一般建议在每个测试频率下振动30秒以上，以确保数据的稳定性。
3.开始振动试验：a.启动振动台或振动器，使其产生所设定的振动频率；b.同步启动数据采集系统，准备记录振动响应；c.根据需要，可以逐渐增加振动幅值，以模拟不同的振动工况。
4.记录振动响应：a.使用合适的传感器，如加速度计、位移计等，记录被测物体在每个振动频率下的振动响应；b.可以选择适当的触发条件，如振动加速度、位移等，以确保在达到一定振动水平时进行数据记录。
5.数据分析与结果：a.对所获得的振动响应数据进行分析，可以绘制频率响应曲线，以展示被测物体在不同振动频率下的振动特性；b.可以评估被测物体的共振频率、振幅-频率特性等参数，从而评估设备的振动性能。
需要注意的是，在进行正弦变频振动试验时，应注意以下几点：1.振动台或振动器的选择和校准：确保振动设备能够提供所需的振动频率和振幅，并经过校准，以保证试验的准确性。
2.被测物体的固定和连接：被测物体在振动试验中应固定可靠，以避免试验中的位移或脱离现象。
3.振动幅值的选择：根据实际情况合理选择振动幅值，以确保不引起被测物体破坏或失效。
4.数据采集和传感器选择：使用合适的传感器进行数据采集，选择合适的采样频率，以确保准确记录振动响应。
5.数据处理和分析：对所获得的数据进行合理的处理和分析，可以使用适当的软件进行频率响应曲线的绘制和参数的计算。
总结：正弦变频振动试验方法是研究被测物体振动特性的重要手段之一，需要准备好实验设备，合理设定振动频率和幅值，并选择合适的传感器进行数据采集和分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动试验的正确选择方法
振动试验是力学环境试验中的一种。
振动台就是用于此类试验的专门的力学环境试验设备。
振动试验机模拟产品在制造，组装运输及使用过程中所遭遇的各种环境，用以鉴定产品是否忍受环境振动的能力，适用于电子、机电、光电、汽机车、玩具……等各行各业的研究、开发、品管、制造。
一、振动的描述
1、什么叫振动
振动是一种波动。
机械振动是物体在平衡点附近反复进行的机械运动。
2、振动的分类
振动可分为随机振动和周期振动。
周期振动包括正谐、多谐、方波、锯齿波。
周期振动都可分解为一系列简谐振动之和。
按是否有外力推动，振动又可分为自由振动和强迫振动。
二、正谐振动的描述
2.1 频率、角频率
频率和角频率都是用来描述单位时间内振动的次数的。
每秒钟振动的次数，称为振动的频率，常用f表示。
单位是：次数/每秒，用Hz表示。
假如用机械转子激振器每秒钟的转动弧度数来描述振动，称为振动的角频率，常用ω表示。
单位是：弧度/每秒。
频率和角频率之间有如下的关系:
ω=2πf
3.2 位移、速度、加速度
位移、速度和加速度都是用来描述振动的幅度的。
位移是指振动时物体离开平衡位置的最大距离，常用A表示。
单位是：米（m）。
速度是指振动时物体运动的最大速度，常用v表示。
单位是：米/每秒（m/s）。
加速度是指振动时物体运动的最大加速度，常用a表示。
单位是：米/每秒平方（m/s2）。
有时也用重力加速度g来表示：g=9.8m/s2。
在正弦振动的情况下，且使用国际单位制时，位移、速度、加速度三者之间有如下的关系：
v=ωA=2πfA
a=ωv=ω2A=（2πf）2A
三、使用振动试验机的优点：
1、设计时，可分析破坏点、易不良点，
2、质量时，可分析每一批产品所产生的不同点和不良点，
3、生产时，可完全一边振动一边测量，使产品不良率早发现，
4、耐久测量，让产品耐久使用、使不耐久的组件提早改进，公司品牌口碑即会更好。
四、振动台的分类、原理、特点
振动台按它们的工作原理可以分为电动台、机械台、液压台三种。
电动台以输出激振力为主要规格。
它的频率范围最宽，一般为5-3000Hz。
最大位移一般为±12-25mm。
最大加速度一般可达100g。
配以水平滑台可以作水平振动。
配以随机控制仪可以作随机振动。
精度指标好。
但是它的台面尺寸小,常须另配辅助台面；运行成本及价格比较高。
常用于电工、电子元器件等产品的高频、高加速度振动试验。
机械台以最大负载为主要规格。
频率范围一般为5-80Hz。
最大位移一般为±3-5mm。
最大加速度一般可达10g。
台面尺寸大。
一般不用配水平滑台即可作水平振动。
价格低。
但
它的噪音较大，也不能作随机振动。
常用于电工、电子、光学仪器等产品的整机振动试验。
液压台以输出激振力为主要规格。
频率范围一般为1-200Hz。
最大位移一般为±100-200mm。
最大加速度一般可达10g。
配以水平滑台可以作水平振动。
配以随机控制仪可以作随机振动。
但它的噪音较大，运行成本及价格比较高。
常用于汽车等产品的整车振动试验；建筑、水利工程的地震模拟振动试验。
以上三种振动台在失真度、横向振动、均匀度等方面都可达到一定的精度指标，满足相应的标准。
除了以上三种振动台之外，还有一种以电磁铁原理工作的振动台（常称作振动器），它的位移振幅在±1-3mm左右。
可作为工艺过程中的振动试验。
但它在失真度、横向振动、均匀度等方面都不能作考核。
