中考物理重点知识点专项练习家庭电路电与磁
2024年中考物理复习：电和磁
2024年中考物理复习：电和磁一．选择题（共12小题）1．如图所示，下列有关电与磁的描述中，正确的是（）A．甲图：该实验探究通电导体在磁场中受力的作用B．乙图：该实验与电动机工作原理相同C．丙图：探究电磁铁磁性强弱与电流大小的关系D．丁图：该实验过程中电能转化为机械能2．关于利用通电直导线和小磁针“探究通电直导线周围是否存在磁场”的实验中，下列说法正确的是（）A．首次通过本实验发现电、磁间有联系的科学家是法拉第B．小磁针用于检验通电直导线周围是否存在磁场C．通电直导线周围的磁场方向是由小磁针静止时N极的指向决定的D．若只改变直导线中的电流大小，小磁针静止时N极的指向一定与原来相反3．关于如图所示的实验，下列说法不正确的是（）A．此实验表示法拉第发现的电磁感应现象B．此实验说明了发电机的工作原理C．此实验说明了电磁铁的磁性强弱与线圈匝数有关D．此实验说明了电动机的工作原理4．古代行军时会用指南鱼辨别方向，指南鱼是将剪成鱼形的薄铁片烧热后放在地球磁场中磁化制作而成，可以浮在水面上，鱼头指南，下列说法正确的是（）A．指南鱼可以吸引铜和铁B．指南鱼是利用同名磁极相互吸引的原理C．指南鱼的鱼头应标记“N”D．指南鱼周围存在磁场5．如图是扬声器的结构示意图。
当扬声器的线圈中通入携带声音信息、时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声。
下列选项与扬声器工作原理相同的是（）A．发电机B．电磁铁C．电动机D．电磁继电器6．如图所示的现象中，下列说法中不正确的是（）A．图甲中，验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．图乙中，用毛皮摩擦橡胶棒，橡胶棒带负电C．图丙中，是探究通电导体磁性强弱与线圈匝数的关系D．图丁中，奥斯特实验说明了通电导体周围存在磁场7．如图所示，一条形磁体周围放着能自由转动的小磁针甲、乙、丙、丁，这四根小磁针静止时N极指向正确的是（磁针的黑端表示N极）（）A．甲B．乙C．丙D．丁8．当带着智能“运动手环”走路时，其内部绕着线圈的磁铁在管内运动，线圈中便会产生电流，液晶屏就会显示运动的步数，下列选项中能说明其工作原理的是（）A．B．C．D．9．沈括在《梦溪笔谈》中有这么一段描述：“方家以磁石磨针锋，则能指南，然常微偏东，不全南也。
【物理】中考物理电与磁专项训练及答案含解析
【物理】中考物理电与磁专项训练及答案含解析一、电与磁选择题1．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．下列设备，利用电磁继电器工作的是（）A. 水位自动报警器B. 动圈式话筒C. 电磁起重器D. 直流电铃【答案】 A【解析】【解答】解：A、如图，由容器、左侧电源和电磁铁组成的是控制电路，由有灯和右侧电源组成的是工作电路，这是一个电磁继电器用控制电路来控制工作电路的。
备考中考物理知识点复习专练知识点精讲专题16 电与磁含解析.doc

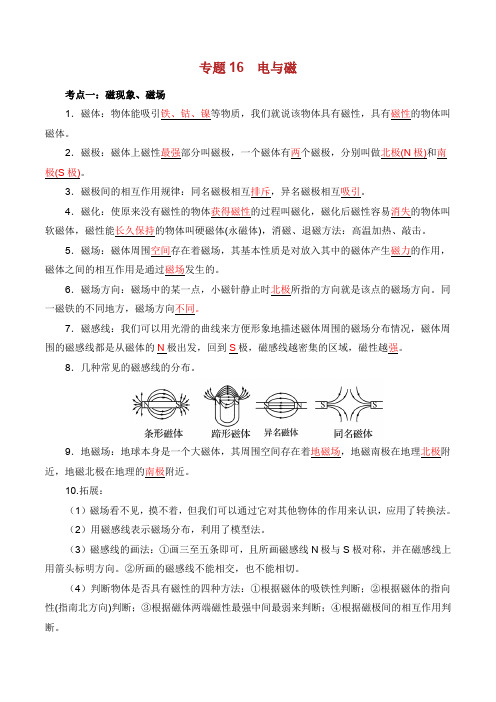

专题16 电与磁考点一：磁现象、磁场1．磁体：物体能吸引铁、钴、镍等物质，我们就说该物体具有磁性，具有磁性的物体叫磁体。
2．磁极：磁体上磁性最强部分叫磁极，一个磁体有两个磁极，分别叫做北极(N极)和南极(S极)。
3．磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
4．磁化：使原来没有磁性的物体获得磁性的过程叫磁化，磁化后磁性容易消失的物体叫软磁体，磁性能长久保持的物体叫硬磁体(永磁体)，消磁、退磁方法：高温加热、敲击。
5．磁场：磁体周围空间存在着磁场，其基本性质是对放入其中的磁体产生磁力的作用，磁体之间的相互作用是通过磁场发生的。
6．磁场方向：磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。
同一磁铁的不同地方，磁场方向不同。
7．磁感线：我们可以用光滑的曲线来方便形象地描述磁体周围的磁场分布情况，磁体周围的磁感线都是从磁体的N极出发，回到S极，磁感线越密集的区域，磁性越强。
8．几种常见的磁感线的分布。
9．地磁场：地球本身是一个大磁体，其周围空间存在着地磁场，地磁南极在地理北极附近，地磁北极在地理的南极附近。
10.拓展：（1）磁场看不见，摸不着，但我们可以通过它对其他物体的作用来认识，应用了转换法。
（2）用磁感线表示磁场分布，利用了模型法。
（3）磁感线的画法：①画三至五条即可，且所画磁感线N极与S极对称，并在磁感线上用箭头标明方向。
②所画的磁感线不能相交，也不能相切。
（4）判断物体是否具有磁性的四种方法：①根据磁体的吸铁性判断；②根据磁体的指向性(指南北方向)判断；③根据磁体两端磁性最强中间最弱来判断；④根据磁极间的相互作用判断。
（5）一个磁体有且只有两个磁极。
一个永磁体截成若干段，每一部分仍有两个磁极。
（6）物体与磁体相互排斥，则物体一定具有磁性；物体与磁体相互吸引，则物体不一定具有磁性。
考点二：电生磁1.电流磁效应：奥斯特实验表明通电导线周围存在着磁场，其方向与电流方向有关，这种现象叫做电流的磁效应。
初中物理电与磁知识点总结及真题整理解析(一)
初中物理电与磁知识点总结及真题整理解析（一）引言概述：初中物理电与磁是物理学的基础知识之一，它涉及到电流、电阻、磁场等概念。
本文将对初中物理电与磁的相关知识点进行总结，并提供一些真题整理解析，帮助学生更好地理解和掌握这些知识。
正文内容：一、电流与电路1. 电流是什么？电流的单位是什么？2. 什么是电路？电路中的两个基本元件是什么？3. 串联电路和并联电路的区别是什么？4. 如何计算电流和电路中的电阻？5. 电阻对电流的影响是什么？二、电阻与电压1. 什么是电阻？常见的电阻体有哪些？2. 如何计算电阻的大小？3. 电流对电阻的影响是什么？4. 什么是电压？如何计算电压？5. 电压对电流和电阻的影响是什么？三、磁场与磁力1. 磁场是什么？磁场的特点是什么？2. 如何用磁铁检测磁场？3. 磁场的方向如何表示？4. 什么是磁力？如何计算磁力的大小？5. 磁力对物体的作用有哪些？四、电磁感应1. 什么是电磁感应？常见的电磁感应现象有哪些？2. 电磁感应的原理是什么？3. 如何计算电磁感应中的电流和电压？4. 什么是感应电动势？如何计算感应电动势？5. 电磁感应在生活中的应用有哪些？五、电磁铁与电磁波1. 什么是电磁铁？它的原理是什么？2. 电磁铁的应用有哪些？3. 什么是电磁波？电磁波有哪些特性？4. 电磁波的分类有哪些？它们在生活中的应用有哪些？5. 电磁波和光波有何区别？总结：初中物理电与磁是一个重要的知识点，在理解和掌握这些知识时，我们需要了解电流与电路、电阻与电压、磁场与磁力、电磁感应以及电磁铁与电磁波等方面的基本概念和原理。
通过阅读本文并进行真题整理解析，相信学生们能够更好地理解和应用这些知识，提高物理学习的效果。
人教版 物理 中考专题 电和磁 知识点与精选例题
人教版物理中考专题电和磁知识点与精选例题一、知识要点和解读1.磁现象磁性：物体能吸引铁、铬、镍等物质的性质称为磁性。
磁体：具有磁性的物体称为磁体。
磁极：磁体上磁性最强的部分，每个磁体上都有两个磁极，即N极和S极。
磁极间相互作用的规律：同名磁极互相排斥，异名磁极互相吸引。
磁化：使原来没有磁性的物体获得磁性的过程称为磁化。
去磁：使原来有磁性的物体失去磁性的过程称为去磁。
磁场：磁体周围存在的一种传递磁极间相互作用的物质。
放在磁场中某点的小磁针在静止时北极的指向，是该点的磁场方向。
磁感线：为描述磁场而引入的假想的曲线。
在磁体外部，磁感线由N极出发，回到S极，在磁体内部，磁感线由S极到N极2.电流的磁场奥斯特实验：通电导线周围的小磁针将发生转动，说明通电导体和磁体一样，周围存在磁场。
通电螺线管外部磁场与条形磁体磁场相似，通电螺线管磁极的极性跟电流的方向和线圈的绕向有关，其关系可由安培（右手）定则决定。
电磁铁：在螺线管中插入铁芯。
通断通过螺线管的电流来控制有无磁性，通过线圈匝数与电流强弱对改变可控制磁性强弱，电流方向改变能控制螺线管极性改变。
电磁继电器：由电磁铁、衔铁、弹簧、动触点、静触点组成。
3.磁场对通电导体的作用（电动机原理）通电导线的电流方向只要不与磁场方向平行，那么，通电导体在磁场中会受到力的作用.力的方向与磁场方向、导线中的电流方向有关，其关系可用左手定则判断.电动机利用磁场对通电线圈作用而使线圈运动，把电能转化为机械能。
4.电磁感应（发电机原理）4．电磁感应（发电机原理）闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就产生感应电流，这种现象叫做电磁感应，产生的电流叫感应电流.产生感应电流的方向和磁场方向、导体运动方向有关，可用右手定则来判断.在电磁感应现象中，机械能转化为电能.二、例题剖析和解题指导例15．（河北）发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。
(物理)中考物理电与磁专项测试题(解析版)
（物理）中考物理电与磁专项测试题（解析版）一、选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
中考物理电与磁专项测试题(含答案解析)
中考物理电与磁专项测试题（含答案解析）一、选择题1．关于电磁现象，下列说法正确的是（）A. 铜制品很容易被磁化B. 电磁继电器中的铁芯，可以用永磁体代替C. 发电机正常工作时，是将电能转化为机械能D. 直流电动机的转向器，由两个彼此绝缘的金属半圆环组成【答案】D【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；B、电磁继电器中的磁体，必须用铁芯，通过电流的通断控制磁性的有无，不能用永磁体，故B错误；C、发电机正常工作时，是将机械能转化为电能，故C错误；D、直流电动机的换向器是由两个彼此绝缘的金属半圆环组成的，故D正确．故选：D．【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是利用电流的磁效应制成的，电流的通断可以控制磁性的有无；电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，因为软磁性材料的磁性不能保留下来；（3）发电机是根据电磁感应现象工作的，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘的铜制半环组成的．2．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极【答案】 C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。
根据螺线管的N、S极和螺线管的线圈绕向。
利用安培定则可以确定电流是从螺线管的右端流入左端流出。
由于电流是从电源的正极流出，经过外电路回到电源负极。
所以可以确定电源的右端为正极，左端为负极。
故答案为：C。
【分析】根据磁极间的作用规律可知螺线管的磁极，再利用安培定则可知电流方向.3．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
中考电与磁3(家庭用电)
一、选择题：
1、如图是断路器的工作原理，断路器因方便、安全序是 ( )
a.簧锁装置脱开 b.电流过大，双金属片发热过多
c.接触点断开d.双金属片弯曲，触动簧锁装置
A. a-b-c-d B. b-d-a-c C. c-a-b-d D. d-a-b-c
A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断路
D．电灯的灯丝断了E. 进户零线断了G.保险丝烧断了
14、在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。引起这两种故障的最大可能是（）
①如图甲，在a与b之间接一个“220V、100W”灯泡，再将插头插入插座。灯泡正常发光。
②如图乙，取下灯泡，该道士手与a点接触，游客手与b点接触，再将插头插入插座。助手用试电笔碰触道士会发亮，碰触游客则不会发亮。
③如图丙，当道士的另一只手与游客身体某部位接触时，游客被接触的地方会有麻的感觉。
表一： 身体的电阻
(5) 下雨天，小明在学校上完晚自习后，断开教室电灯的开关。他发现荧光灯还会发出微弱的荧光。则下列分析不正确的是（ ）
A、教室开关一定是装在零线上 B、下雨天空气潮湿，空气电阻变小，荧光灯与空气组成通路
C、荧光灯两端一定有电压 D、教室的开关一定发生短路
A、要把人吸过去;B、要把人弹开来;C、输电线和人体之间会发生放电现象;D、存在跨步电压。
8、电工站在干燥的木凳上检查照明电路,从安全用电的角度来考虑他的操作,下列说法中正确的是()
A、即使他一只手握住火线,同时另一只手握住零线,也不会触电;
B、即使他一只手接触零线也会触电;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 家庭电路电与磁 题一：如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是（）
A．两车都向左运动 B．两车都向右运动 C．一车先运动、另一车后运动 D．甲车向左运动、乙车向右运动 题二：一根钢棒接近一根悬挂的磁针，当它靠近磁针S极时，磁针被吸向钢棒，如图所示，据此现象可以得出下面哪一条结论（）
A．钢棒原来一定具有磁性，接近磁针的一端是N极 B．钢棒原来一定具有磁性，接近磁针的一端是S极 C．钢棒原来一定不具有磁性 D．钢棒原来不一定具有磁性 题三：如图所示的几种器件，依据电磁感应原理工作的是（）
A．风力发电机 B．电风扇 C．电铃D．门吸 题四：物理知识在生活中应用非常广泛，下列事例都是利用电磁感应原理工作的是（） ①来回摇晃手摇式电筒，使磁体在线圈中运动，小灯泡就能发光 ②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流 ③将带有磁条的银行卡在pos机中的线圈中刷一下，pos机便通过产生的电流读出银行卡的信息
④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音
A．①②③ B．②③④ C．①③④ D．①②④ 2
题五：关于磁体和磁场认识，下列说法错误的是（） A．指南针静止时N极指向地理的南极附近 B．磁感线分布越密的地方表示磁场越强 C．地球周围存在着地磁场 D．大头针被磁铁吸引的同时也被磁化成小磁体 题六：关于磁场和磁感应线，以下说法正确的是（） ①磁场看不见摸不着，但可以借助小磁针感知它的存在 ②磁感线是磁体周围空间实际存在的曲线 ③磁场对放入其中的磁体有力的作用 ④地球周围存在磁场 A．①②③ B．①②④ C．①③④ D．②③④ 题七：下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是（）
题八：下列各图中小磁针静止时的指向（涂黑端为N极）或磁感线方向的标示，正确的是（）
题九：如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图。关于这个实验，下列说法正确的是（）
A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转 B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转 C．当导体棒沿水平方向左右运动时，灵敏电流计的指针发生偏转 D．当导体棒沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转 3
题十：如图所示，在“探究磁场对电流的作用”实验中，闭合开关，发现ab向左运动，下列说法正确的是（）
A．闭合开关，发现ab运动，说明通电导体周围有磁场 B．只改变电流方向，导体ab会向右运动 C．此装置为发电机装置，产生感应电流，电流方向与磁场方向和导体运动方向有关 D．保持电流方向不变，要改变导体的运动方向可以对调磁体的磁极 题十一：如图所示的四个装置可以用来演示物理现象或工作原理，下列表述正确的是（）
A．甲图可演示发电机工作原理 B．乙图可演示电动机工作原理 C．丙图可演示电生磁现象 D．丁图可演示电磁感应现象 题十二：如图，下列关于电磁现象的表述不正确的是（）
A．甲图闭合开关，线圈转动，说明磁场对电流有力的作用 B．乙图给导线通电，导线附近磁针发生偏转，说明电流周围存在磁场 C．丙图闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转 D．丁图用橡胶棒接触验电器金属球，金属箔片张开，说明橡胶棒带电 题十三：我国家庭电路中，火线与零线之间的电压为_________V。用测电笔可以辨别哪条是火线，如图所示的两种使用方法中，正确的是_________图。 4
题十四：辨别火线和零线用__________。一般情况下，__________伏以下的电压是安全电压。在家庭电路中，插座跟电灯之间是_________联。
题十五：关于家庭电路及安全用电，下列说法中正确的是（） A．家庭电路的电压是220V，电路中的插座和电灯是串联的 B．新建楼房中的供电线路已经不再使用保险丝，而用起保险作用的空气开关 C．家庭电路中总电流过大就是总功率过大造成的 D．在正确使用试电笔辨别火线时，试电笔的氖管发光，说明有电流通过人体 题十六：关于家庭电路和安全用电，下列说法正确的是（） A．家庭电路中的熔丝熔断，一定是发生了短路 B．使用测电笔辨别火线或零线时，手接触笔尾金属体 C．对人体安全的电压是36V D．三角插头的用电器也可以插入两孔插座 题十七：图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（）
A．插座短路 B．电热壶短路 C．AB间断路 D．CD间断路 题十八：用测电笔可辨别火线和零线，如果氖管发光，表明接触的是_________。小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是_____________________________。
题十九：（1）小明做饭时发现电饭锅用的是三脚插头，再仔细看，发现标有“E”字的插脚比其它两脚稍长。他又查看其它家用电器的三脚插头，发现都是一样的情况。当插头插入插座时，E脚的作用是：把电饭锅的________和______线连在一起；
请分析“三插的E脚较长，这样的设计是如何能让插头插入和拔离插座时更安全？” 5
分析：________________________________________________________________。 （2）生活情景如下：“妈妈把一张写有‘喝酸奶，少喝汽水’的便条用磁吸（内装一块小磁体）压在冰箱门处，以便提醒小明”。由（2）中描述的情景判断，要安全使用电冰箱，它的插头应该使用_________孔插（选填“三”或“两”）；从上述情景中，找出你判断选用插头的依据是：_____________________________________________。
题二十：生活中有的人，由于家中没有三孔插座或三孔插座被别的用电器占用，就将某些小家电的三脚插头（如图所示）的上脚去掉，然后插在两孔插座上，发现用电器也可以正常工作。
（1）这种做法是否合适？请说出理由。 （2）请你说出一种家庭中用电安全方面的注意事项。 （3）为什么上面的脚比其他两脚长？
题二十一：如图甲所示是生活中常用的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。请在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通。
题二十二：五一长假，小明和爸妈一起外出旅游，图甲是某宾馆床头柜上的开关示意图，图乙是此开关控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。 6
（1）请在图乙中将电路图连接完整，要求符合安全用电原则。 （2）入住客房插入房卡，打开电视没有反应，开灯也没有反应，服务员用试电笔检测插座两孔均发光，其他房间电路正常，你判断故障原因可能是_______________。
题二十三：如图所示，在电磁铁的正上方用弹簧挂一条形磁铁。下面说法正确的是（ ）
A．开关闭合，电磁铁上端是N极 B．开关闭合，条形磁铁与电磁铁相互吸引 C．当滑片P从b端到a端的滑动过程中，灯泡变暗，电磁铁磁性减弱 D．当滑片P从b端到a端的滑动过程中，弹簧的长度会变短 题二十四：如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，且滑片P从a端向b端滑动过程中，会出现的现象是小灯泡亮度_________（选填“增强”或“减弱”），电磁铁正上方为_______（选填“N”或“S”）极，弹簧长度_________（选填“变长”或“缩短”）。 7
参考答案 题一：D 详解：读图可知，两小车上相邻的都是磁体的N极，根据同名磁极相互排斥可知，两小车将互相分开，即甲车向左运动、乙车向右运动。
故选D。 题二：D 详解：钢棒靠近磁针S极，磁针被吸引过来。钢棒可能是磁体，钢棒和磁针的接触端是异名磁极相互吸引。钢棒也可能不具有磁性，被小磁针吸引造成的。故符合题意的只有D。故选D。
题三：A 详解：风力发电机的工作前提是风能带动其内部线圈在磁场中运动，结果是产生电流，利用电磁感应现象原理，故A正确；电风扇内部有电动机，即是利用通电导线在磁场中受力的作用的原理工作的，故不是电磁感应现象，故B错误；电铃内部重要的构造是有一个电磁铁，即是利用通电导线周围有磁场的原理，故C错误；门吸是利用磁体间的作用规律工作的，所以与电磁感应无关，故D错误。故选A。
题四：A 详解：①来回摇晃手摇式电筒，使磁体在线圈中运动，则线圈切割磁感线，会产生感应电流，使小灯泡发光，利用了电磁感应原理；
②对着动圈式话筒说话，声音带动线圈在磁场中运动，线圈切割磁感线，产生变化的电流，利用了电磁感应原理；
③将带有磁条的银行卡在pos机中的线圈中刷一下，pos机便通过产生的电流读出银行卡的信息，利用了电磁感应原理；
④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音，是利用了磁场对电流产生力的作用，不是利用电磁感应原理。
综上所述，利用电磁感应原理工作的是①②③。故选A。 题五：A 详解：指南针静止时N极指向地理的北极附近，故A错误，符合题意；磁感线分布越密的地方表示磁场越强，故B正确，但不符合题意；地球本身是一个大磁体，所以地球的周围存在磁场，故C正确，但不符合题意；大头针被磁铁吸引的同时也被磁化成小磁体，故D正确，但不符合题意。故选A。
题六：C 详解：①磁场看不见摸不着，但可以借助小磁针感知它的存在，这是典型的转化法，故正确；②磁感线是不存在的，是为了研究方便假想的一些有方向的曲线，故错误；③磁场的基本性质是对放入其中的磁体有力的作用，故正确；④地球是一个巨大的磁体，地球周围存在磁场，故正确；故正确的是①③④，故选C。
题七：A
