维修电工技师实操模块4：电能表中的阻尼原理--培训指导
电工仪表与测量教学课件4模块四 万用表的原理和使用
模块四 万用表的原理和使用
2. 测量线路 测量线路的主要作用是把被测的电量转变成测量机构能接受 的电量，如将被测的大电流通过分流电阻变换成表头能接受的微 弱电流；将被测的高电压通过分压电阻变换成表头 能接受的低电 压；将被测的交流电流（电压）通过整流器变换为表头能接受的 直流电流（电 压）等。测量线路主要由各种类型、各种规格的电 阻元件（如绕线电阻、炭膜电阻、电位器等) 组成，此外还有整流 元件（如二极管）。 测量线路是万用表实现多种电量、多种量程的电路，测量线 路的改进，可使仪表的功能 增多，操作方便，体积减小。
1. 表头 万用表通常用高灵敏度的磁电式直流微安级电流表作表头， 表头刻度盘上刻有多种电量和多种量程的刻度。表头是万用表的 关键部件，灵敏度、准确度等级、阻尼、升降差等，大 部分都取 决于表头的性能。 灵敏度是万用表的重要性能之一。常用万用表的表头满刻度 电流为几微安到几百微安，表头的满刻度电流越小，其灵敏度也 越高，这样的表头特性也越好，仪表功率损耗越小。
模块四 万用表的原理和使用
模块四 万用表的原理和使用
2. 直流电压测量线路 在万用表中，电压测量线路是在磁电系微安表头上 串联 不同的分压电阻。万用表的表头压降一般在十几毫 伏至上百毫伏之间，如不串联分压电阻， 量程很小，不 适于实际测量。在表头串联的分压电阻，又叫做附加电 阻。在高准确度万用表中的附加电阻一般采用线绕电阻， 在准确度较低的万用表中，附加电阻采用炭膜电阻。 电压挡的连接方式有3种，如图4-2所示，其一是单 用式，当某一电阻损坏时，不影响其他电路；其二是共 用式，采用锰铜电阻，多个量程共用几个电阻，较为经 济；其三是单用共用混合式，这种连接方式集中了前两 者的优点。
模块四 万用表的原理和使用
因为表头与固定电阻及电源串联，所以流过表头的电流与 流过被测电阻Rx的电流是同 一电流，表头指针偏转角的大小与 被测电阻Rx的大小有相对应的关系。
《家用电器维修原理》电动器具部分模块教学电子教案
一、教案基本信息教案名称：《家用电器维修原理》电动器具部分模块教学电子教案课时安排：2课时（90分钟）教学目标：1. 了解电动器具的基本原理和结构；2. 掌握电动器具的维修方法和技巧；3. 培养学生的动手能力和解决问题的能力。
教学重点：1. 电动器具的基本原理；2. 电动器具的结构和维修方法。
教学难点：1. 电动器具维修技巧的掌握；2. 实际操作能力的培养。
教学准备：1. 教学PPT；2. 电动器具实物或图片；3. 维修工具和器材。
二、教学过程1. 导入新课教师通过展示电动器具实物或图片，引导学生关注电动器具在日常生活中的应用，激发学生的学习兴趣。
2. 讲解电动器具的基本原理教师讲解电动器具的工作原理，包括电动机的原理、控制电路等，让学生理解电动器具是如何工作的。
3. 分析电动器具的结构教师分析电动器具的结构，包括电动机、控制电路、电源等部分，让学生了解电动器具的各个组成部分。
三、互动环节1. 学生提问学生就电动器具的基本原理和结构向教师提问，教师解答。
2. 小组讨论学生分组讨论电动器具的维修方法和技巧，分享自己的经验和见解。
四、实践操作1. 教师演示教师通过演示电动器具的维修过程，让学生掌握维修方法和技巧。
2. 学生实践学生在教师的指导下，进行电动器具的维修实践，提高自己的动手能力。
2. 学生反思六、教学拓展1. 电动器具的发展历程教师介绍电动器具的发展历程，让学生了解电动器具的技术进步和创新。
2. 电动器具的维修案例分析教师分享一些电动器具的维修案例，让学生分析问题、解决问题，提高自己的实际操作能力。
七、课堂小结1. 教师小结教师对本节课的内容进行简要回顾，强调重点知识和技能。
八、课后作业1. 理论知识学生复习本节课所学的理论知识，加深对电动器具的基本原理和结构的理解。
2. 实践操作学生在家或实验室进行电动器具的维修实践，巩固所学技能。
九、教学评价1. 学生自评学生对自己的学习过程进行评价，包括理论知识和实践操作两个方面。
维修电工高级技师培训学习指导
维修电工高级技师培训学习指导及形成性考核首钢高级技工学校一、培训目标培养全面发展的理论和实际操作水平达到本专业国家职业技能鉴定规范要求的高级技师人才。
其具体要求是：1、职业道德方面培养学员遵守法律、法规和有关规定；爱岗敬业，忠于职守，自觉认真履行各项职责；工作认真负责，严于律己，吃苦耐劳；刻苦学习，钻研业务，努力提高思想和科学文化素质；谦虚谨慎，团结协作，主动配合；严格执行工艺文件，重视安全，保证质量；坚持文明生产。
2、技术理论方面掌握维修电工专业的基础理论知识；熟悉自动控制系统的读图分析及设计；掌握自动控制系统（继电-接触器系统、晶闸管调速系统）以及电机、变压器的配线与安装、调试、故障处理所应具备的理论知识。
对生产组织、管理有一定了解。
学习国内外电工新技术、新设备、新工艺和新材料的理论内容。
3、技术操作方面熟练掌握维修电工的各种操作技能。
能进行较重要的电气故障检修和事故分析及处理。
指导维修电工高级工及以下级别维修电工工人的操作。
写出结合生产实践的技术总结或论文。
能推广、应用国内外相关职业的新工艺、新技术、新材料、新设备。
二、技术理论考核内容和复习要点第一部分电路分析1、复杂直流电路的分析和计算方法2、正弦交流电路的分析和计算方法3、非正弦交流电路的分析和计算方法4、电路过渡过程的分析5、磁场磁路的基本分析和计算方法6、电子电路的分析和计算方法（模拟电子电路、数字电子电路、可控硅电路）7、自动控制系统的基本知识第二部分电机原理与基本特性1、直流电机的结构原理、基本特性，故障检修2、交流电机的结构原理、基本特性，故障检修3、特种电机的结构原理、基本特性，故障检修4、变压器的结构原理、基本特性，故障检修第三部分仪器仪表、材料选用1、常用电工仪器仪表的原理及使用2、常用电工工具的使用3、示波器的应用原理、接线和操作方法4、常用电工材料、导线、线管的选用第四部分自动控制系统1、读图分析、调试（1）继电-接触器控制线路（2）可控硅整流、逆变电路（3）晶闸管中频电源（4）有静差、无静差直流调速系统（5）异步电动机变频调速系统2、设计（1）直流稳压电路（2）时序逻辑电路（3）数字显示电路（4）可控硅整流电路（5）交、直流电机控制线路第五部分新技术应用1、机电一体化的基本概念及主要特性2、机电一体化系统的基本构成3、可编程控制器的基本结构、编程语言三、形成性考核课程作业题目（一）电路分析一、电路如图（1）所示，已知E 1=15V ，E 2=11V ，E 3=4V ，R 1=R 2=R 3=R 4=1Ω，R 5=10Ω，试求流过电阻R 5的电流I 。
电工技师操作技能考核准备通知单
考场准备项目内容总列表如下：（一）工具、材料和设备的准备：试卷中工具、材料和设备的准备仅针对1名考生而言，鉴定所（站）应根据考生人数确定具体数量。
如下所示为完整的浙江省职业技能鉴定技师操作技能考试工具、材料和设备准备通知单。
试题2（直流调速系统联调或PLC、变频器控制等较复杂设备检修）考场器材准备要求：说明：故障检修鉴定项目所用晶闸管直流调速系统设备（或其模拟装置）、PLC 变频器控制设备（或其模拟装置）等，各鉴定所（站）需准备二类共三种及以上，具体设备台套数根据考生人数确定。
试题4（培训指导）考场准备要求：（二）考场场地准备：1．装接鉴定考核考场面积为60以上平方米，设有20以上个考位，每个考位有1个工作台，每个工作台的右上角贴有考号，考场采光良好，不足部分采用照明补充，保证工作面照度不小于100勒。
2．电气设备故障检修项目考场面积为40以上平方米，设有6以上个考位，每个考位有故障检修设备1台，每台设备的右上角贴有考号，考场采光良好，不足部分采用照明补充，保证工作面照度不小于100勒。
3．培训指导要求准备不少于20 m2实训场地，其配套设施要满足培训指导的要求。
另配备一60 m2以上教室一处。
读图与分析项目考场面积为60 m2以上教室一处，4．考场应干净整洁，空气新鲜，无环境干扰。
5．考场内应设有三相电源并装有触电保护器。
6．考前由考务管理人员检查考场各考位应准备的器材、工具是否齐仝，所贴考号是否有遗漏。
7．各鉴定考核场地安全设施齐全。
（三）人员要求：1．监考人员与考生比例为1∶10。
2．考评员与考生比例为l∶5。
3．医务人员1名。
（四）其他本试卷总的考试时间为340分钟（不包括准备时间）。
(1)电能表阻尼原理教案

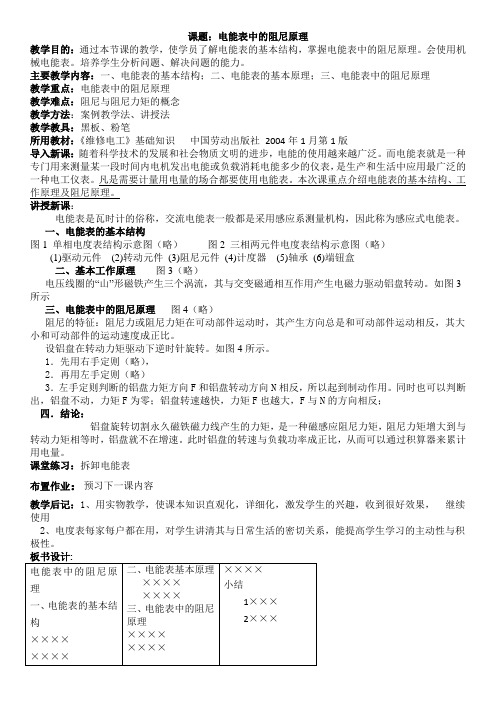

课题：电能表中的阻尼原理教学目的：通过本节课的教学，使学员了解电能表的基本结构，掌握电能表中的阻尼原理。
会使用机械电能表。
培养学生分析问题、解决问题的能力。
主要教学内容：一、电能表的基本结构；二、电能表的基本原理；三、电能表中的阻尼原理教学重点：电能表中的阻尼原理教学难点：阻尼与阻尼力矩的概念教学方法：案例教学法、讲授法教学教具：黑板、粉笔所用教材：《维修电工》基础知识中国劳动出版社2004年1月第1版导入新课：随着科学技术的发展和社会物质文明的进步，电能的使用越来越广泛。
而电能表就是一种专门用来测量某一段时间内电机发出电能或负载消耗电能多少的仪表，是生产和生活中应用最广泛的一种电工仪表。
凡是需要计量用电量的场合都要使用电能表。
本次课重点介绍电能表的基本结构、工作原理及阻尼原理。
讲授新课：电能表是瓦时计的俗称，交流电能表一般都是采用感应系测量机构，因此称为感应式电能表。
一、电能表的基本结构图1 单相电度表结构示意图（略）图2 三相两元件电度表结构示意图（略）(1)驱动元件(2)转动元件(3)阻尼元件(4)计度器(5)轴承(6)端钮盒二、基本工作原理图3（略）电压线圈的“山”形磁铁产生三个涡流，其与交变磁通相互作用产生电磁力驱动铝盘转动。
如图3所示三、电能表中的阻尼原理图4（略）阻尼的特征：阻尼力或阻尼力矩在可动部件运动时，其产生方向总是和可动部件运动相反，其大小和可动部件的运动速度成正比。
设铝盘在转动力矩驱动下逆时针旋转。
如图4所示。
1．先用右手定则（略），2．再用左手定则（略）3．左手定则判断的铝盘力矩方向F和铝盘转动方向N相反，所以起到制动作用。
同时也可以判断出，铝盘不动，力矩F为零；铝盘转速越快，力矩F也越大，F与N的方向相反；四．结论：铝盘旋转切割永久磁铁磁力线产生的力矩，是一种磁感应阻尼力矩，阻尼力矩增大到与转动力矩相等时，铝盘就不在增速。
此时铝盘的转速与负载功率成正比，从而可以通过积算器来累计用电量。
维修电工实操PPT课件
电路图识读与解析
01
02
03
电路图的组成元素
介绍电路图中的元件符号、 连线、电路框等基本元素。
电路图识读方法
阐述如何从电路图中识别 元件、理解电路结构和功 能。
电路解析实例
通过具体实例，演示如何 解析电路图，理解电路的 工作原理。
02 常见故障诊断与排除
照明电路故障诊断与排除
总结词
了解照明电路的常见故障 及排除方法，提高维修效 率。
内部绕组短路、铁芯松动。
排除方法
更换绕组或修复短路点、紧固 铁芯。
保护电路故障诊断与排除
总结词
了解保护电路的常见故障及排除方法，提高设备安全性能。
故障现象
保护装置误动作或不动作。
故障原因
线路接触不良、保护装置损坏或参数设置不正确。
保护电路故障诊断与排除
排除方法
检查线路连接、更换保护装置或调整参数设 置。
05 案例分析与实践
实际故障案例解析
案例一
工厂生产线突然断电
案例二
家庭电路频繁跳闸
案例三
电动机启动困难
案例四
照明电路故障
实际操作经验分享
经验一
如何使用万用表检测电路故障
经验四
如何进行照明电路的维修和更换
经验二
如何更换熔断器和断路器
经验三
如何检查电动机绕组和轴承
故障排除技巧总结
技巧一
根据故障现象分析可能的 原因
掌握供配电系统基本原理和安装技巧
详细描述
介绍供配电系统的组成和工作原理，包括变压器、配电柜、负载等部件。演示如何进行供配电系统的安装，包括 选择合适的电缆和设备，以及安全注意事项。讲解如何进行供配电系统的调试，确保系统正常工作。
电能表修校高级技师实操题库
电能表修校高级技师实操题库摘要：一、引言二、电能表修校高级技师实操题库简介1.题库背景2.题库目的3.题库内容三、电能表修校高级技师实操题库的使用1.题库适用人群2.题库使用方法3.题库更新与维护四、电能表修校高级技师实操题库的价值1.对电能表修校行业的推动作用2.对技师技能提升的帮助3.对电力系统运行的保障五、结论正文：一、引言电能表修校高级技师实操题库作为电力行业的重要资源，为电能表修校技师提供了丰富的实践学习材料，有助于提高技师的专业技能和业务水平，为我国电力系统的稳定运行提供保障。
二、电能表修校高级技师实操题库简介2.1 题库背景随着我国电力行业的快速发展，电能表修校技术的要求越来越高，为满足这一需求，电能表修校高级技师实操题库应运而生。
2.2 题库目的电能表修校高级技师实操题库旨在为电能表修校技师提供一个全面、系统的实践学习平台，以便于提高技师技能水平，满足电力行业对高技能人才的需求。
2.3 题库内容电能表修校高级技师实操题库涵盖了电能表修校的各个领域，包括理论知识和实践操作，为技师提供了丰富的学习资源。
三、电能表修校高级技师实操题库的使用3.1 题库适用人群电能表修校高级技师实操题库适用于从事电能表修校工作的技师，以及希望提高自身技能水平的电力行业从业者。
3.2 题库使用方法用户可通过在线或离线方式使用题库，根据自己的需求进行学习和训练。
3.3 题库更新与维护为确保题库内容的准确性和时效性，电能表修校高级技师实操题库会定期进行更新和维护。
四、电能表修校高级技师实操题库的价值4.1 对电能表修校行业的推动作用电能表修校高级技师实操题库为行业提供了一个统一的学习标准，有助于提高整体行业水平。
4.2 对技师技能提升的帮助题库为技师提供了一个实践学习的平台，有助于技师在短时间内提高自身技能水平。
4.3 对电力系统运行的保障高水平的技师能够保证电力系统的稳定运行，电能表修校高级技师实操题库为电力系统的安全运行提供了保障。
金蓝领培训《维修电工》职业高级技师培训方案
“金蓝领”培训项目《维修电工》职业高级技师培训方案一、指导思想1、全面贯彻党的教育方针，具体落实高级技师的培养目标和教学要求。
2、重视理论与实践密切结合，注重培养学员的分析问题和解决实际问题的能力。
3、培训内容以国家职业标准为依据，从现场实际出发，体现新技术、新设备、新工艺和新材料。
增强学员的适应性，全面提高学员的素质。
二、培训目标培养全面发展的理论和实际操作水平达到本专业国家职业标准要求的高级技师人才。
具体要求如下：1、职业道德方面道德、职业道德的基本概念；爱岗敬业；遵纪守法与劳动纪律；诚实守信；职业道德修养。
2、技术理论方面掌握维修电工专业的基础理论知识；熟悉自动控制系统的读图分析及设计；掌握自动控制系统、变配电系统的配线与安装、调试、故障处理以及电气检修所应具备的理论知识。
对生产组织、质量管理，指导维修电工技师工及以下级别维修电工学习有一定了解。
学习国内外电工新技术、新设备、新工艺和新材料的理论内容。
3、技术操作方面熟练掌握维修电工的各种操作技能。
能进行控制系统的设计、安装与调试；电气故障检修和事故分析及处理；知道维修电工技师工及以下级别维修电工的操作；撰写结合生产实践的技术总结或论文；能推广、应用国内外相关职业的新工艺、新技术、新材料、新设备。
三、课程设置及要求本专业开设的课程分为相关知识学习、基础知识学习和实用技术培养三大部分。
（一）相关知识学习1、职业道德明确职业道德的概念，掌握职业道德规范的基本要求，懂得培养良好的职业道德修养的方法和意义。
遵纪守法，诚实守信。
2、写作知识明确学术论文与技术总结写作的基本要求，掌握设计论文结构的基本知识以及写作规范。
3、计算机应用初步掌握windows简单操作，学习word、excel，具备windows环境下文字处理、图文混排及表格操作能力。
了解计算机网络的基本知识4、管理知识包括质量管理、成本管理和培训知识。
质量管理侧重ISO9000、ISO14001质量管理体系，明确质量标准、质量分析和控制方法。
电气阻尼技术 -回复
电气阻尼技术-回复电气阻尼技术: 为现代电器系统提供稳定性和控制能力的关键引言：电器系统在现代生活中占据重要地位，而电气阻尼技术作为优化电器系统稳定性和控制能力的关键技术，成为了电器工程领域的热门研究方向。
本文将一步一步回答有关电气阻尼技术的问题，介绍其原理、应用以及未来的发展前景。
一、电气阻尼技术的基本原理1. 什么是电气阻尼？电气阻尼是指在电路中引入某种负载或元器件，通过消耗电能来制约电路中的能量交换过程和振荡的过程。
电气阻尼通过耗散电能来减小系统的能量，并有效减小系统的振幅。
2. 电气阻尼技术的工作原理是什么？电气阻尼技术的工作原理是通过在电路中引入电阻、电感或电容等元件，来提供额外的能量耗散路径。
这样，系统的能量将在这些元件中耗散，使得系统振幅或频率得到有效控制。
在电气阻尼技术中，元件的数值可以根据系统的特点和要求灵活调节，以实现最佳的阻尼效果。
二、电气阻尼技术的应用领域1. 电气阻尼技术在建筑物结构控制中的应用：电气阻尼技术在建筑物结构控制中的应用可以通过在结构上安装阻尼器来控制结构的振动。
阻尼器能够通过调节元素的阻尼特性，减小结构的振幅，提高结构的稳定性和耐久性。
这项技术已广泛应用于高层建筑、桥梁和风力发电机塔架等领域。
2. 电气阻尼技术在电力系统中的应用：电气阻尼技术在电力系统中的应用主要通过控制线路的能量传输和电流的回路稳定性。
在大规模电力系统中，由于电源波动、负载变化和线路损耗等因素，系统可能出现振荡。
引入电气阻尼技术可以有效减小系统振幅，提高系统的稳定性和控制能力。
3. 电气阻尼技术在机械系统中的应用：电气阻尼技术在机械系统中的应用涉及到减震和减振的问题。
通过在机械系统中引入电阻、电感和电容等元件，可以消耗机械系统中的能量，减小机械系统的振幅和噪音，提高系统的可靠性和性能。
三、电气阻尼技术的未来发展前景1. 自适应电气阻尼技术的研究：随着电器系统的复杂性和多样性的增加，传统的电气阻尼技术可能无法适应不同系统的需求。
阻尼器的工作原理
阻尼器的工作原理消除脉动使吐出侧如开水龙头似地,不会一阵一阵地出水,消除脉动可达到90%以上.其系统利用空气压缩之原理,使液体能够稳定输送.减少管路的振动,及降低往复运动产生的管路内部阻抗。
一、概述脉动阻尼器又名脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。
脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。
它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。
二、主要功能1、减小除去水锤对系统的危害。
2、减小流速波动的峰值。
3、保护管路、弯头、接头不受压力波动的冲击。
4、为计量泵创造良好的工作环境并改善泵的工作性能。
5、允许系统使用更小的管径，降低成本。
6、和背压阀等配合使用可以使管路的压力波动接近为零。
7、降低系统的能耗。
三、工作原理根据玻意耳定律P1V1=P2V2，通过改过气体的体积来平滑管路脉动。
对于流速有正弦曲线特性的系统，波峰时，气室体积变小，脉动阻尼器吸收多余的流量的液体，波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。
四、产品特点? 可以预充气体，充气后平滑脉动的效果比空气室式脉动阻尼器的效果好。
? 气体不与管路液体接触;气体不会因溶解到液体里而损失。
? 设有限位装置，防止膜片过度变形。
五、脉动阻尼器的使用膜片式脉动阻尼器最高使用压力为:塑料材质的为1.0MPa，金属材质的为2.5MPa，禁止超压使用，以免壳体破裂发生危险。
最高使用温度75?。
最低使用温度5?，最佳使用温度10~45?。
安装过程中，应避免发生碰撞，以防壳体破裂。
安装时应在脉动阻尼器周围预留足够的空间，便于脉动阻尼器预充气体及日后的维护、调整。
脉动阻尼器与固定支架间应垫有减震材料，以吸收脉动阻尼器壳体的震动能量，同时防止产生共震。
使用前预充氮气或氩气，压力为系统平均压力的50%-80%。
若安装在泵出口处，推荐预充50%的压力，若安装在泵入口处，推荐预充70%-80%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
φU
变磁通相互作用产生电磁力驱动铝盘转动。如图 1 Nhomakorabeaｂ
所示
φA R
ａ
图１
备注
第 1页 共 3页
教案纸
教学内容
二、感应系电能表的工作原理
1、铝盘转动力矩 当交流电流流过电力线圈和
电流线圈时，在铝盘上会感应产生 涡流（分别是ｉ１、ｉ１’、ｉ２），涡 流与交变磁通相互作用，产生电磁 力，从而推动铝盘转动。如图 2 所 示。 转动力矩：Mp=C1P=C1UIcosφ
教案首页
专业：维修电工
科目：电工仪表与测量
授课人：XXX
授课日期
授课班级
计划课时 实用课时 审批签字
课题
电能表中的阻尼原理
通过本节课的教学，使学员了解电能表的基本结构，掌握电能表
教学目的
中的阻尼原理。
主要教学 内容
一、电能表的结构 二、电能表的工作原理 三、电能表中中阻尼原理 四、单相电能表的接线
重点 难点 教学方法 教具 所用教材 备注
涡流与交变磁通相互作用，产生电磁力，从而推动铝盘转动，铝盘在转动时
与制动磁铁相互作用，产生制动力（阻尼力）。当转动力矩和制动力矩平衡时，
铝盘以稳定的速度转动。铝盘的转数与被测电能大小成正比，电厂发出的电
能或用户消耗的电能越大，铝盘转数越快，因此，感应式仪表能测量电能。
电压线圈的“山”形磁
铁产生三个涡流，其与交
MZ=Kn
备注
第 2 页 共 3页
教案纸
教学内容
三、结论
1、 当转速上升一定值时， Mp＝Mz C1P=Kｎ ｎ＝C1P／K
等式左右同乘ｔ ｎt＝CPｔ N=CE
N：ｎｔ是电能表在时间ｔ内铝盘的转数，用 N 表示； E：Pｔ是负载在时间ｔ内所消耗的电能，用 E 表示。 2、 铝盘旋转切割永久磁铁磁力线产生的力矩， 是一种磁感应阻尼力 矩，阻尼力矩增大到与转动力矩相等时，铝盘就不在增速。此时铝盘的转速 与负载功率成正比，从而可以通过计器来累计用电量。
讲授新课： 一、感应系电能表的结构
感应系电能表的结构 １、驱动元件：用来产生转动力矩。它由电压元件和电流元件两部分组 成。 2、转动元件：由铝盘和转轴组成，转轴上装有传递铝盘转数的蜗杆。 3、制动元件：由永久磁铁组成。用来在铝盘转动是产生制动力矩。 4、计度器：用来计算铝盘的转数，实现累计电能的目的。 电能表的电路和磁路 当交流电流流过电压线圈和电流线圈时，在铝盘上便感应产生涡流。该
四、单相电能表的接线
连接时只要按照 1、3 端接电源，2、4 端接负载即可。
备注
电压线圈的“山”形磁铁产生三个涡流，其与交变磁通相互作 用产生电磁力驱动铝盘转动。如图 1 所示
第 3页 共 3页
φA F2 F1
F2’
ｉ1
ｉ2
ｉ1’
图2
C1－－比例常数； P－－负载有功功率 2、阻尼原理 设铝盘在驱动力矩的作用下，逆时针旋转，永久磁铁磁场如图３所示。
Mp
n N
永久磁铁
b xx a xx
S 图３
F 图4
阻尼原理如图４所示。 １）用右手定则（楞次定律）求通过铝盘涡流方向ａ→ ｂ； ２）用左手定则，求铝盘所受电磁力 F（向下）； ３）可见 F 磁场力与ｎ方向相反，ｎ↑－ F↑，F 所产生的力矩称为阻尼 力矩（制动力矩），即
电能表驱动原理、电能表中的阻尼原理 电能表制动力矩 讲授法 多媒体、投影仪、实物等 中国劳动出版社《电工仪表与测量》第四版
编写日期： 2014 年 8 月 8 日
教案纸
教学内容
导入新课：
随着科学技术的发展和社会物质文明的进步，电能的使用越来越广泛。 而电能表就是一种专门用来测量某一段时间内电机发出电能或负载消耗电能 多少的仪表，是生产和生活中应用最广泛的一种电工仪表。凡是需要计量用 电量的场合都要使用电能表。本次课重点介绍电能表的基本结构、工作原理 及阻尼原理。
