维修电工技师实操试题
维修电工实操考试题目及答案
动力部分<一>三相电动机使用交流接触器带热继电器作正反转控制接线考核内容:1.按给定电气原理图,选择柜内元件接线(仅接主电路)。
P42.电动机试车前检查，测电动机绝缘电阻。
P23.启动电动机，测空载电流。
P24.正确使用万用表，摇表及钳形表等电工具及仪表。
P11-135.文明安全生产。
考核时间：60分钟，考核配分：35分。
〈二〉在一单向循环输送带的电动机控制回路上加装限位开关和护罩安全开关的接线。
考核内容:P1-2P4-7P11-1P12-2P13-31．按给定电气原理图,选择柜内元件接线(仅接控制回路)。
P42．判别给定电动机定子绕组的首尾端，并测量定子绕组相间及对地绝缘电阻。
P1-P23．按要求对电动机进行Y或△连接。
P14．正确使用万用表、摇表等电工工具及仪表。
P11-P135．文明安全生产。
考核时间：60分钟，考核配分：35分。
〈三〉装接一台电动机单向连续运转带点动控制的接线。
考核内容:1．按给定电气原理图,选择柜内元件接线(仅接控制回路)P72．判别给定电动机定子绕组的首尾端，并测量定子绕组相间及对地绝缘电阻。
P1-P23．按要求对电动机进行Y或△连接。
P14．正确使用万用表、摇表等电工工具及仪表。
P11-P135．文明安全生产。
考核时间：60分钟，考核配分：35分。
〈四〉交流接触器安装前的检查及电动机试车。
考核内容:1．指出给定交流接触器所存在的缺陷。
P22．交流接触器的检修。
P23．电动机试车前检查，测绝缘电阻。
P24．启动电动机，测空载电流。
P25．正确使用万用表，摇表及钳形表等电工具及仪表。
P11-P136．文明安全生产。
考核时间：60分钟，考核配分：35分。
照明及仪表部份<一>1．用二极管和三端稳压管等元件按图接出串联稳压电源。
2．使用双联开关控制一具照明灯的线路接线。
考核内容:1．按给定电子技术接线图，选择元件进行接线，并用万用表判元件好坏及测量。
P23-P252．讲述二极管、电容器及三端稳压集成块的功能。
电工技师实操试题及答案
电工技师实操试题及答案一、实操试题1. 电路接线实操请根据以下电路图进行接线实操，并回答相关问题：（电路图省略）实操问题：a) 请写出接线图中电源电压的符号及数值。
b) 根据接线图，计算电阻R2的阻值。
c) 在接线图给出的条件下，计算电路中的电流大小。
2. 电动机维修实操请根据以下电动机实物图进行维修实操，并回答相关问题：（电动机实物图省略）实操问题：a) 请写出电动机的工作原理。
b) 当电动机无法启动时，可能的故障原因有哪些？请列举并简要解释。
c) 如何使用万用表检测电动机的绕组是否断路？二、实操答案1. 电路接线实操答案（电路图省略）答案：a) 电源电压的符号为E，数值根据具体电路情况可以是任意实数。
b) 根据接线图可知，电阻R2与电阻R3并联，故R2的阻值等于R3的阻值。
c) 根据电路中的电源电压和电阻R2的阻值，可以使用欧姆定律计算电路中的电流大小。
2. 电动机维修实操答案（电动机实物图省略）答案：a) 电动机是利用电能转换为机械能的装置。
当电流通过电动机的绕组时，产生的磁场与电动机中的磁场相互作用，产生力矩驱动电动机转动。
b) 电动机无法启动的可能故障原因包括：电源故障、电动机本身故障、控制回路故障等。
电源故障可能是由于供电线路断开或电源电压过低；电动机本身故障可能是由于绕组断路、转子卡死等；控制回路故障可能是由于接触器、保护装置等故障导致。
c) 使用万用表检测电动机绕组是否断路的方法是：分别将万用表的两个探头与电动机绕组两端相连，选择欧姆档测量电阻，若得到接近于无穷大的电阻值，则说明绕组断路。
本文为电工技师实操试题及答案，通过实操题目的设计和对应的答案解析，提供了电工技师在接线实操和电动机维修实操中的指导和培训。
通过实操，能够加深对电路接线和电动机工作原理的理解，提升电工技师的实操能力和故障排除能力。
实操问题的设计涵盖了常见的电路接线和电动机故障，并通过详细解答的方式帮助读者理解和掌握相关知识。

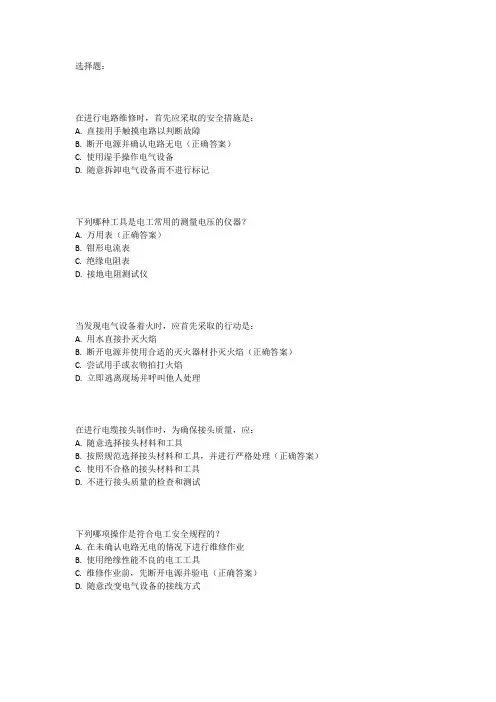

物业维修电工比赛实操试题
选择题：在进行电路维修时，首先应采取的安全措施是：A. 直接用手触摸电路以判断故障B. 断开电源并确认电路无电（正确答案）C. 使用湿手操作电气设备D. 随意拆卸电气设备而不进行标记下列哪种工具是电工常用的测量电压的仪器？A. 万用表（正确答案）B. 钳形电流表C. 绝缘电阻表D. 接地电阻测试仪当发现电气设备着火时，应首先采取的行动是：A. 用水直接扑灭火焰B. 断开电源并使用合适的灭火器材扑灭火焰（正确答案）C. 尝试用手或衣物拍打火焰D. 立即逃离现场并呼叫他人处理在进行电缆接头制作时，为确保接头质量，应：A. 随意选择接头材料和工具B. 按照规范选择接头材料和工具，并进行严格处理（正确答案）C. 使用不合格的接头材料和工具D. 不进行接头质量的检查和测试下列哪项操作是符合电工安全规程的？A. 在未确认电路无电的情况下进行维修作业B. 使用绝缘性能不良的电工工具C. 维修作业前，先断开电源并验电（正确答案）D. 随意改变电气设备的接线方式在进行电气设备的接地操作时，应确保：A. 接地线随意连接B. 接地线连接牢固，接触良好（正确答案）C. 使用不合格的接地材料D. 接地电阻越大越好下列哪种情况可能导致电气设备过热？A. 电气设备正常运行B. 电气设备负载过大（正确答案）C. 电气设备周围环境通风良好D. 电气设备定期维护在进行电气设备的巡视检查时，应特别注意：A. 电气设备的外观是否美观B. 电气设备是否有异常声响、气味或温度过高等现象（正确答案）C. 电气设备的安装位置是否合适D. 电气设备的品牌是否符合要求当需要移动正在运行的电气设备时，应首先采取的行动是：A. 直接移动电气设备而不进行任何处理B. 断开电源并确认设备无电后再进行移动（正确答案）C. 使用湿手或导电物体移动电气设备D. 在未确认设备无电的情况下移动电气设备。
高级维修电工实操试题
高级维修电工实操试题一、单选题1. 维修电工在处理电气故障时，下列哪项工作是第一步？A. 切断电源B. 使用万用表测试电压C. 检查电路图D. 定位故障点2. 维修电工应该具备的基本技能包括下列哪些？A. 阅读电路图和线路图B. 使用维修工具C. 进行绝缘测试D. 进行电气安装3. 当维修电工遭遇那些情况时应该穿戴个人防护装备？A. 进行高空作业B. 进行绝缘测试C. 需要接触有毒物质D. 执行带电作业4. 在进行电气维修时，下列哪种措施是错误的？A. 遵守安全操作规程B. 使用压力装置进行绝缘测试C. 使用绝缘胶带包裹线路D. 使用标准工具和设备5. 哪种情况下需要立即报修或报告上级领导？A. 发现电气设备过热B. 发现电路图错误C. 进行应急维修D. 维修工作已完成二、填空题1. 定期对电气设备进行 __________ 可以减少故障发生的可能性。
2. 在进行带电作业时，维修电工应该穿戴 __________ 进行保护。
3. 在进行高空作业时，维修电工应该使用__________ 进行安全保护。
4. 维修电工应该定期检查电气设备的 __________。
5. 在处理电气故障时，维修电工应该使用__________ 进行测量。
三、问答题1. 请简要介绍维修电工进行电气维修时的安全措施。
2. 维修电工应该如何进行电气设备的定期检查和维护？3. 当维修电工遭遇带电作业时，应该如何确保自己的安全？四、实操题请根据以下情景回答相应问题：维修电工在处理一台机械设备时发现电路板出现故障。
请描述你会如何检查并修复这个问题。
五、总结本文章通过单选题、填空题、问答题和实操题等形式考察了维修电工在实操中所需的知识和技能。
维修电工在处理电气故障时需要具备阅读电路图和线路图、使用维修工具、进行绝缘测试等基本技能。
同时，他们还需要遵守安全操作规程，穿戴个人防护装备，并定期检查和维护电气设备。
通过不断提高自身技能和严格遵守安全规程，维修电工能够高效处理电气故障，并确保安全。
2023年维修电工专业技能及实操知识试题(附含答案)
2023年维修电工专业技能及实操知识试题（附含答案）目录简介一、单选题：共100题二、判断题：共110题一、单选题1、基尔夫电流定律的内容是:任一瞬间，流入节点上的电流（）为零。
代数和（正确答案）和代数差差2、三条或三条以上支路的连接点,称为（）接点结点节点（正确答案）拐点3、应用基尔霍夫电压定律时,必须首先标出电路各元件两端电压或流过元件的电流方向以及确定（）。
回路数目支路方向回路绕行方向（正确答案）支路数目4、基尔夫电压定律所确定的是回路中各部分（）之间的关系。
电流电压（正确答案）电位电势5、叠加原理为：由多个电源组成的（）电路中,任何一个支路的电流（或电压），等于各个电源单独作用在此支路中所产生的电流（或电压）的代数和。
交流直流线性（正确答案）非线性6、叠加原理不适用于（）的计算电流交流电路功率（正确答案）7、任何一个（）网络电路,可以用一个等效电压源来代替有源线性有源二端线性（正确答案）无源二端线性8、将有源二端线性网络中所有电源均除去之后两端之间的等效电阻称等效电压源的（）电阻内电阻（正确答案）外电阻阻值9、R、C串联电路中，输入宽度为tp的矩形脉冲电压,若想使R 两端输出信号为尖脉冲波形,则与时间常数r的关系为（）。
tp>>τ（正确答案）tp«τtp<τ10、把星形网络变换为等值的三角形网络时，（）o节点数增加了一个,独立回路数减少了一个节点数减少了一个,独立回路数增加了一个（正确答案）节点数与独立回路数都没有改变节点数与独立回路数都增加11、R、1、C串联电路发生串联谐振时，电路性质呈（）性。
电感电容电阻（正确答案）电阻和电感12、在R、1、C串联交流电路中，当发生谐振时外施电压U与电阻上的电压UR与电阻上的电压UR之间的关系是（）。
IUI>IURIU=UR（正确答案）IUIRIIUI=IURI13、关于R、1、C串联交流电路,叙述错误的是（）。
电路呈电阻性称为电压谐振电阻上的电压达到最大值电源仍向回路输送无功功率（正确答案）14、在R、1、C并联交流电路中，当电源电压大小不变而频率从其谐振频率逐渐减小到零时，电路中电流将（）从某一最大值渐变到零由某一最小值渐变到无穷大（正确答案）保持某一定值不变无规律变化15、某R、1、C并联电路中的总阻抗呈感性,在保持感性负载不变的前提下调整电源频率使之增加，则该电路的功率因数将（）。
维修电工实操考试题及答案
维修电工实操考试题及答案一、选择题1. 电压表的量程指的是（）A. 电压表的最大测量范围B. 电压表的精确度C. 电压表的稳定性D. 电压表的响应时间2. 下列哪种工具用于检查电路中的电压？A. 电流表B. 电阻表C. 电压表D. 力矩扳手3. 维修电工在操作电气设备之前，应该（）A. 穿戴好防护服和安全帽B. 关闭电源C. 用绝缘手套触摸电气设备D. 手握接地线4. 维修电工在操作高压设备时应该（）A. 坚持单人操作B. 使用橡胶手套C. 穿戴绝缘靴D. 使用遮挡板5. 在进行维修时，维修电工应该首先（）A. 停止供电B. 查找故障点C. 检查设备的电气连接D. 分离设备二、判断题1. 电阻是指电流通过导体时产生的电压损失。
（√/×）2. 钳形电流表可直接测量交流电流。
（√/×）3. 交流电压表测得的电压值比直流电压表测得的电压值略小。
（√/×）4. 维修电工在进行电气维修时，不需要事先排除隐藏的电源。
（√/×）5. 维修电工可以单独操作高压设备。
（√/×）三、简答题1. 请简要介绍一下维修电工在操作高压设备时需要注意的安全措施。
答：维修电工在操作高压设备时需要注意以下安全措施：- 穿戴合适的个人防护装备，包括绝缘手套、绝缘靴和防护服；- 坚持单人操作，避免发生误操作或意外伤害；- 使用合适的工具和设备，如绝缘钳子和遮挡板，防止直接接触高压设备；- 事先确认设备的电源已经切断，并采取可靠的断电措施，确保安全操作；- 注意观察设备的工作状态，及时发现异常情况并采取相应的措施；- 在操作结束后，及时清理现场，保持工作区域的整洁和安全。
2. 请解释电压表的量程对测量结果的影响。
答：电压表的量程指的是其最大测量范围。
如果电压值超过了电压表的量程，电压表无法准确测量该电压值，可能会导致读数错误或损坏电压表。
因此，电压表的量程对于测量结果非常重要。
为了获得准确的测量结果，应选择合适量程的电压表进行测量，以确保电压值在量程范围内。
电工实操考试试题及答案
电工实操考试试题及答案一、单项选择题（每题2分，共10题，满分20分）1. 电路中电流的流动方向是：A. 从电源正极流向负极B. 从电源负极流向正极C. 从负载流向电源D. 从电源流向负载答案：A2. 并联电路中，各支路的电压关系是：A. 相等B. 不相等C. 互不影响D. 相互影响答案：A3. 欧姆定律描述的是电流、电压和电阻之间的关系，其公式为：A. V=IRB. I=V/RC. R=V/ID. V=I*R答案：A4. 交流电路中的电感元件，其阻抗与频率的关系是：A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率成二次方关系答案：A5. 在三相电路中，星形接法的中性点电压是：A. 等于相电压B. 等于线电压C. 等于零D. 等于线电压的一半答案：C6. 测量电阻时，万用表应设置在：A. 电流档B. 电压档C. 电阻档D. 电容档答案：C7. 电容器在交流电路中起到的作用是：A. 阻抗电流B. 阻抗电压C. 通过电流D. 通过电压答案：A8. 电流互感器的作用是：A. 降低电压B. 降低电流C. 提高电压D. 提高电流答案：B9. 电路中，功率因数的取值范围是：A. 0到1之间B. 负无穷到正无穷C. 0到负无穷之间D. 1到正无穷之间答案：A10. 电路中，功率因数的提高可以：A. 减少无功功率B. 增加无功功率C. 减少有功功率D. 增加有功功率答案：A二、多项选择题（每题3分，共5题，满分15分）1. 以下哪些属于安全用电的基本要求：A. 不私拉乱接电线B. 使用合格的电气设备C. 定期检查电气设备D. 随意更换保险丝答案：A, B, C2. 电路中，以下哪些因素会影响电路的总电阻：A. 电阻的数量B. 电阻的阻值C. 电阻的连接方式D. 电源的电压答案：A, B, C3. 以下哪些属于电气火灾的预防措施：A. 使用合格的电气设备B. 定期检查电气线路C. 使用易燃材料装饰D. 合理布置电气线路答案：A, B, D4. 以下哪些属于电工操作的基本安全措施：A. 穿戴绝缘手套B. 使用绝缘工具C. 操作前检查工具设备D. 操作时不戴安全帽答案：A, B, C5. 以下哪些属于电气设备的维护内容：A. 定期清洁B. 定期检查C. 随意更换设备部件D. 定期润滑答案：A, B, D三、判断题（每题1分，共5题，满分5分）1. 电路中，电阻的串联可以增加总电阻。
电工技师考试实操
选择题：在进行电路接线时，以下哪个步骤是首要考虑的？A. 选择合适的导线规格B. 确定接线顺序C. 确保电源已关闭并进行验电（正确答案）D. 使用绝缘胶带包裹接头在使用万用表测量电压时，若表头指针反向偏转，可能的原因是：A. 万用表档位选择错误（正确答案）B. 被测电路电压过高C. 万用表内部电池耗尽D. 测量导线接触不良关于电动机的星-三角降压启动，以下说法正确的是：A. 星形连接时电动机电压为额定电压B. 三角形连接时电动机电流为额定电流（正确答案）C. 星-三角转换过程中需要切断电源D. 星形连接适用于重载启动在进行电缆敷设时，以下哪种做法是不正确的？A. 电缆应排列整齐，避免交叉B. 电缆弯曲半径应大于其直径的10倍C. 电缆可以直接埋设在腐蚀性土壤中（正确答案）D. 电缆接头处应做防水处理关于电气安全用具的使用，以下说法错误的是：A. 绝缘手套应定期进行检查和试验B. 绝缘靴可作为基本安全用具单独使用（正确答案）C. 使用验电器前应进行自检D. 接地线应使用多股软铜线制成在进行电气故障排除时，以下哪种做法是不安全的？A. 先断开电源再进行检修（正确答案）B. 使用绝缘工具进行操作C. 穿戴好个人防护用品D. 确认故障点后再进行修复关于变压器的并列运行，以下说法正确的是：A. 并列运行的变压器变比必须相等（正确答案）B. 并列运行的变压器容量可以不相等C. 并列运行的变压器阻抗电压可以相差较大D. 并列运行的变压器连接组别必须不同在进行电气设备接地时，以下哪种做法是不符合规范的？A. 接地体应埋设在土壤电阻率较低的地方B. 接地线应使用镀锌扁钢或圆钢制成C. 接地电阻应小于4欧姆D. 接地线可以与金属管道或电缆沟中的金属支架相连（正确答案）关于照明电路的安装，以下说法错误的是：A. 开关应接在火线上B. 螺口灯座的螺旋套应接在零线上C. 照明电路可以使用花线作为导线（正确答案）D. 照明灯具的金属外壳应接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012年职业技能鉴定
维修电工高级技师实操试题
试题：用触摸屏、PLC功能指令实现两台电机的按顺序Y—△启动，要求如下：
⑴按下触摸屏上的“启动”按钮，1#电机Y启动，1秒后，1#电机△启动；相隔T秒后，2号电机Y启动，1秒后，2#电机△启动；
⑵按下触摸屏的“停止”按钮，所有电机不管处于何种状态都停下；
⑶T定时范围是5～10秒；
⑷使用功能指令（MOV）编写程序。
⑸在试卷上画出PLC的IO分配图、PLC的梯形图和触摸屏的画面。
参考答案
（1）、I/O分配
输入输出
X0启动Y01#运行（KM1）
X1停止Y11#星形启动（KM2）
Y21#三角形启动（KM3）
Y32#运行（KM4）
Y42#星形启动（KM5）
Y52#三角形启动（KM6）（2）参考程序：
（3）、参考界面：
模块2、用DECO指令编程实现三相异步电机，要求如下：
⑴按照三相六拍方式自动运行，每步间隔时间是2秒；
⑵触摸屏上能实现步进电机的正转、反转和停止。
⑶在试卷上画出PLC的IO分配图、PLC的梯形图和触摸屏的画面。
仪器设备操作要求及评分标准额定分数评定分数
1FX2N系列PLC一台及其配套设
备、软件
1画出I/O图和梯形图20分
2触摸屏一台及其配套设备、软件2三相六拍方式
每拍5分，
共30分
3每步间隔2秒10分
额定考试时间120分钟4触摸屏实现正转8开始时间5触摸屏实现反转8结束时间6触摸屏实现停止9考评员签名7操作熟练15
输入输出X0正转按钮Y0A相
X1反转按钮Y1B相
X2停止按钮Y2C相（2）参考程序
（3）参考界面
模
块
3、
编
写
自动售货机程序，要求如下：
⑴计币系统，1角、5角、1元钱币的入口分别对应PLC的X0～X2，叠加的钱币以角为
单位，存放在D1中；
⑵比较系统，叠加的钱币以角为单位，存放在D1中。
当叠加的钱币少于2元时，钱币
不足指示灯Y0输出；当叠加的钱币大于或等于2元而少于3元时，汽水可选指示灯Y1输出；
当叠加的钱币大于或等于3元时，汽水可选指示灯Y1和咖啡可选指示灯Y2同时输出。
⑶退币系统，接通PLC的X3控制系统退币。
Y3以1秒周期闪烁的次数表示退了1元币数。
如Y3闪烁3次，表明退了三个1元硬币。
同样，Y4以1秒周期闪烁的次数表示退了的
5角币数。
Y5以1秒周期闪烁的次数表示退了的1角币数。
⑷在试卷上画出PLC的IO分配图、PLC的梯形图。
仪器设备操作要求及评分标准额定分数评定分数
1FX2N系列PLC一台及其配套设
备、软件
1画出I/O图和梯形图10分
额定考试时间120分钟21角累加10分35角累加10分
开始时间41元累加10分5钱币少于2元时输出Y010分
结束时间6
钱币大于或等于2元而少于
3元时输出Y1
10分7
钱币大于或等于3元时输出
Y1、Y2
10分
考评员签名8正确退出1元的币数5分9正确退出5角的币数5分
参考答案：
（2）、参考程序
模块4、制作GOT与变频的通信画面，要求如下：
变频器的站号为3，要求能通过GOT与变频器实现通信，从而控制电机的正转、反转、停止和运行频率。
要求GOT有三个画面，画面一上要显示“Welcome!”和当前的日期、时间，画面二上要显示正转、反转、停止和运行频率的控制，画面三上显示输出频率、输出电流和输出功率，这三个画面要有相互切换的功能。
在试卷上画出触摸屏的画面。
参考答案：
1、变频器参数设定后请将变频器的电源关闭，再接上电源，否则无法通讯。
2、RS422通讯电缆的一端接入面板上的RS422端，另一头接入变频器的PU接口。
3、自行制作GOT的控制界面，或采用实验所提供的例子界面，下载到GT1155触摸屏中。
4、触摸屏设置
进入设置菜单—选择菜单--其他模式—设定模式—PLC类型，按以下设置：
PLC类型设为：FREQROL系列；
联接：CPU端口（RS422）；
DST/GOT站号#：03。
（2）、触摸屏软件参数（参数后面的：3表示变频器的站号）
运行频率SP109：3输出电压SP113：3正转WS1：3 (设置位)输出频率SP111：3输出功率SP114：3反转WS2：3 (设置位)
停止WS3：3
（3）参考界面
模块5、编写自动售货机计币系统程序，要求如下：
1、PLC编程要求：PLC的X0、X1分别对应1元入口、5角入口，Y1、Y2分别表示汽水和咖啡指示灯，当投入币值小于1元时，汽水和咖啡指示灯都不亮，当投入币值大于或等于1元而小于2元时，汽水指示灯亮，当投入币值大于或等于2元时，汽水和咖啡指示灯同时亮。
2、退币系统，接通PLC的X2控制系统退币，Y4以1秒周期闪烁的次数表示退了的1元币数，如Y4闪烁了三次，表明了退了三个1元硬币，同样Y5以1秒周期闪烁的次数表示退了的5角币数，直到将所有的钱退清。
3、触摸屏画面要求：画面上显示“Total Money”,在其下面实时显示所投入自动售货机的币值，用两个指示灯实时的显示：汽水和咖啡指示灯的状态。
4、在触摸屏上能显示Y4和Y5的工作状态和还需要退的1元和5角的数目。
5、在试卷上画出PLC的I/O分配图、PLC的梯形图和触摸屏的画面
参考答案：
（1）、I/O分配图
输入输出
X01元输入Y1汽水可选指示灯
X15角输入Y2咖啡可选指示灯
X2退币按钮Y4退1元灯
Y5退5角灯
（2）、参考程序
（3）参考界面
模块6、用DECO指令编程实现两相步进电机的控制，要求如下：
1、按照两相四拍方式运行；
2、能实现步进电机的正转、反转，可以在触摸屏上输入任意每步的时间间隔，每步的时间间隔范围是（20ms～2s）.
3、触摸屏上控制正转、反转、停止。
（1）、I/O分配图
输入输出
X0正转按钮Y0A+
X1反转按钮Y1B+
X2停止按钮Y2A-
Y3B-
Y4A-
Y5B-
Y6A+
Y7B+
控制过程：正转 Y0Y4---Y1Y5---Y2Y6---Y3Y7；反转 Y3Y7---Y6Y2---Y5Y1---Y4Y0 （2）、参考程序
（3）参考界面
模块7、用伺服系统控制X、Y轴运动系统完成如图定位轨迹，要求是：
1、轨迹如下：坐标是A(5000,-10000)、B(0，0)、C(10000,0)、D(0,10000)、E（10000，10000），单位是脉冲数。
2、通过PLC启动。
3、通过软件实时监视运动轨迹，轨迹要一次性完成。
4、写出FX2N-20GM的cod程序。
