建筑立面图的识读与绘制

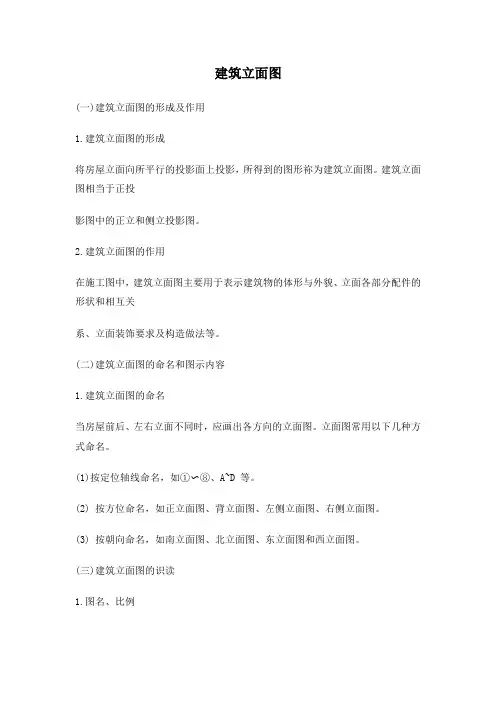

立面图的形成、图名和图示方法

表示建筑物外墙面的特征的正投影图称为建筑立面图，简称立面图

立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。立面图的命名方式有三种：

（1）用朝向命名建筑物的某个立面面向那个方向，就称为那个方向的立面图（2）按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征

的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。（3）用建筑平面图中的首尾轴线命名：按照观察者面向建筑物从左到右的

轴线顺序命名

施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名

绘制平面图的有关规定

? 1.图名与比例图名可按立面的主次、朝向、轴线来命名。

建筑立面图通常用1:50,、1:100、1:150、1:200

一般与其平面图相对应。

? 2.定位轴线及编号在建筑立面图中只画出两端的轴线并标注其编号，编号与建筑立面图该立面两端的轴线编号一致，一

遍与建筑平面图对照阅读，从中确认立面的方位。

? 3.图例立面图比例小，立面图上的门窗应按图例立面式样表示，并画出开启方向，细实线表示外开，虚实线

表示内来。相同构件和构造可局部图示，其余简化

绘制立面图的有关规定

? 4.图线

粗实线中实线细实线特粗实线

绘制立面图的有关规定

? 5.尺寸标注于标高总尺寸

定位尺寸细部尺寸

相对标高

中间一道尺寸

室内地坪、室外地坪、各层楼面檐口、女儿墙、雨篷

最里面一道尺寸主要部位室内外高差、防潮层位置、门窗洞

口、窗下墙高度、女儿墙、挑檐板

层高、表示上下相邻两层楼板之间的距离最外面一道尺寸建筑物总高，从建筑物室外地坪至女儿墙

建筑立面图的图示内容和规定画法

1、基本内容

（1）建筑立面图主要表明建筑物外立面的形状；

（2）门窗在外立面上的分布、外形、开启方向；（3）屋顶、阳台、台

阶、雨蓬、窗台、勒

脚、雨水管的外形和

位置；

（4）外墙面装修做法；

（5）室内外地坪、

窗台窗顶、阳台面、

雨篷底、檐口等各部

位的相对标高及详图

索引符号等。

建筑立面图的图示内容和规定画法

2、规格和要求

（1）定位轴线

一般只标出图两端的轴线及编号，

其编号应与平面图一致。

（2）图线

①立面图的外形轮廓用粗实线表示；

②室外地坪线用1.4倍的加粗实线（线

宽为粗实线的1.4倍左右）表示；

③门窗洞口、檐口、阳台、雨篷、

台阶等用中实线表示；

④其余的，如墙面分隔线、门窗

格子、雨水管以及引出线等均用

细实线表示。

（3）图例

在立面图上，门窗应按标准规定的图例画出。（4）尺寸注法

在立面图上，高度尺寸

主要用标高表示

（5）外墙装修做法

外墙面根据设计要求可选用

不同的材料及做法，在图面上，

多选用带有指引线的文字说明。

建筑立面图的绘制方法与步骤第一步：画室外地平线、横向

定位轴线、室内地坪线、楼面线、

屋顶线和建筑物外轮廓线。

第二步：画各层门窗洞口线。

第三步；画墙面细部，如阳台、

窗台、楣线、门窗细部分格、壁

柱、室外台阶、花池等。

第四步：检查无误后，按立面

图的线型要求进行图线加深。

第五步：标注标高、首尾轴线、

书写墙面装修文字，图名、比例

等，说明文字一般用5号字，图名

用10～14号文字。

建筑剖面图的识读与绘制

?一、建筑剖面图的形成与用途

假想用一个或一个以上的铅垂剖切平面剖切建筑物，得到的剖面图称为建筑剖面图，简称剖面图。

建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。

剖切的位置常取楼梯间、门窗洞口及构造比较复杂的典型部位

剖面图的数量，则根据房屋的复杂程度和施工的实际需要而定。

剖面图的名称必须与底层平面图上所标的剖切位置和剖视方向一致

绘制剖面图的有关规定

? 1.图名和比例。建筑剖面图通常用1:50、1:100、1:150、1:200、1:300? 2.定位轴线及编号。被剖切到的墙面、柱及剖面图的两端画出定位轴线并标注编号。

? 3.图线。

粗实线中实线中虚线

剖切到的主要建筑构造：如承重墙、柱的断面轮廓及剖切符号.陪剖切到次要建

筑构造的轮廓线，

墙身、散水、门

扇开启线、建筑

构配件的轮廓线

及尺寸起止短斜

线。

建筑构配件中不

可见的轮廓线用

虚线

细实线

可见轮廓线及图

例、尺寸标注等

用细实线

建筑剖面图的识读1．先了解剖面图的剖切位置与编号

2．了解被剖切到的墙体、楼板和屋顶

3．了解可见的部分

4．了解剖面图上的尺寸标注

?看课本P105

剖面图的绘图方法和步骤

1、根据进深尺寸，画出墙身的定位轴线；根据标高尺寸定出室内外地坪线、各楼面、屋面及女儿墙的高度位置

2、画出墙身、楼面、屋面轮廓

3、定门窗和楼梯位置，画出梯段、台阶、阳台、雨篷、烟道等

4、检查无误后，擦去多余作图线，按图线层次描深。画材料图例，注写标高、尺寸、图名、比例及文字说明
