3抛物面天线基础理论3.1抛物面天线的结构特点与工作原理3.1.1结构特点和要求常用的抛物面天线从结构上看，主要由两部分构成：照射器：由一些弱方向性天线来担当，像短点对称振子天线、喇叭天线，其作用是把高频电流转换为电磁波并投射到抛物面上。
抛物面：它一般由导电性能较好的铝合金板构成，其厚度为 1.5— 3mm ，或者用玻璃钢构成主抛物面，然后在其内表面粘贴一层金属网或金属栏。
网孔的最大直径要求小于:，过大将造成对电磁波的漏射现象，影响天线的正常工作性能。
其作用是构成天线10 8辐射场方向性的主要部分，由两部分构成的天线结构原理如图所示：3.1.2抛物面的几何尺寸及特性一般用于面天线反射面的抛物面，都具有以剖面图6-6-1 中的z 轴为中心呈旋转对称式结构。
在剖面图中，把o 称为抛物面的顶点， F 称为抛物面的焦点，0 称为抛物面的张角，是从焦点 F 到口面边沿射线与OF 轴线的夹角；D=2R 称为抛物面口面直径，R 为口面半径；为焦点 F 到反射面上任意点的距离。
由抛物面的定义可知：2 f cos (1cos )此关系式是以焦点 F 为极坐标原点得出的抛物线方程，由此可进一步得到：2f1 cos由图 6-6-1 还可得到：ysin 2 f sin2 ftg 1 costgsin1 cosyD0代入 6-6-3把口面直径R, 可得到：2 D2 ftg f 1 1，或者?2 2 D 4 tg 023.1.3抛物面天线的工作原理根据抛物面的集合特性，可以得到抛物面的两个重要性质：（1）由焦点 F 发出的射线，经旋转抛物面反射后，反射线互相平行，且都平行于其轴线OF，即MN / / M ' N '/ /OF。
反过来，平行于 OF轴线的射线，经旋转抛物面的反射作用，其反射线均汇聚于其焦点处。
（2）由焦点发出的射线，经由旋转抛物面反射到达口面时，其长度相等，即：FM MN FM ' M ' N ' 6-6-3这说明，由焦点 F 发出的射线，经旋转抛物面反射后，每条射线路程均相等。
抛物面天线的工作原理

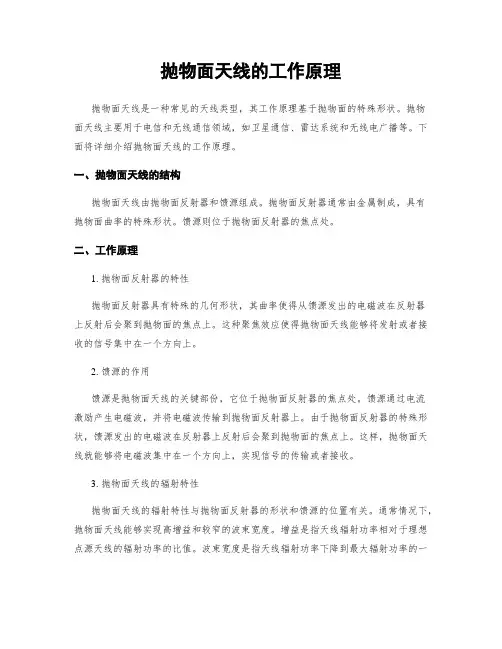

抛物面天线的工作原理抛物面天线是一种常见的天线类型，其工作原理基于抛物面的特殊形状。
抛物面天线主要用于电信和无线通信领域，如卫星通信、雷达系统和无线电广播等。
下面将详细介绍抛物面天线的工作原理。
一、抛物面天线的结构抛物面天线由抛物面反射器和馈源组成。
抛物面反射器通常由金属制成，具有抛物面曲率的特殊形状。
馈源则位于抛物面反射器的焦点处。
二、工作原理1. 抛物面反射器的特性抛物面反射器具有特殊的几何形状，其曲率使得从馈源发出的电磁波在反射器上反射后会聚到抛物面的焦点上。
这种聚焦效应使得抛物面天线能够将发射或者接收的信号集中在一个方向上。
2. 馈源的作用馈源是抛物面天线的关键部份，它位于抛物面反射器的焦点处。
馈源通过电流激励产生电磁波，并将电磁波传输到抛物面反射器上。
由于抛物面反射器的特殊形状，馈源发出的电磁波在反射器上反射后会聚到抛物面的焦点上。
这样，抛物面天线就能够将电磁波集中在一个方向上，实现信号的传输或者接收。
3. 抛物面天线的辐射特性抛物面天线的辐射特性与抛物面反射器的形状和馈源的位置有关。
通常情况下，抛物面天线能够实现高增益和较窄的波束宽度。
增益是指天线辐射功率相对于理想点源天线的辐射功率的比值。
波束宽度是指天线辐射功率下降到最大辐射功率的一半时的角度范围。
抛物面天线的高增益和较窄的波束宽度使其能够实现远距离的通信和较强的信号接收。
4. 抛物面天线的极化特性抛物面天线的极化特性取决于馈源的极化方式。
通常情况下，抛物面天线可以实现线极化或者圆极化。
线极化是指电场矢量在一个平面内振荡，可以是水平或者垂直方向。
圆极化是指电场矢量在一个平面内旋转，可以是顺时针或者逆时针方向。
抛物面天线的极化特性对于与其进行通信或者接收的设备的极化要求具有重要意义。
三、应用领域抛物面天线广泛应用于各种通信和雷达系统中。
以下是一些常见的应用领域：1. 卫星通信：抛物面天线被用于卫星通信系统中，用于接收和发送卫星信号。
抛物面天线的工作原理
抛物面天线的工作原理抛物面天线是一种常用的天线类型，其工作原理基于抛物面的特性。
抛物面天线由一个抛物面反射器和一个位于焦点处的辐射源（如一个天线元件）组成。
它能够将来自辐射源的电磁波束聚焦到一个方向，从而实现天线的增益和指向性。
工作原理如下：1. 抛物面反射器：抛物面天线的核心部份是抛物面反射器。
抛物面是一个特殊的曲面，具有特定的几何形状。
当电磁波束从辐射源发出时，抛物面反射器会将电磁波束反射并聚焦到一个特定的点，即抛物面的焦点。
2. 辐射源：位于抛物面反射器焦点处的辐射源是天线的发射或者接收元件。
它可以是一个天线驱动器，用于将电信号转换为电磁波，或者是一个接收器，用于将接收到的电磁波转换为电信号。
辐射源的位置选择在抛物面反射器的焦点处是为了实现最佳的聚焦效果。
3. 聚焦效果：由于抛物面的特殊形状，抛物面反射器能够将来自辐射源的电磁波束聚焦到一个方向，形成一个集中的电磁波束。
这种聚焦效果使得抛物面天线具有较高的增益和指向性。
与其他天线类型相比，抛物面天线能够更好地集中电磁波束，从而在传输和接收信号时具有更好的性能。
4. 应用领域：抛物面天线广泛应用于无线通信、雷达、卫星通信、天文观测等领域。
其高增益和指向性使得抛物面天线能够实现远距离通信和精确的信号接收。
在卫星通信中，抛物面天线被用作地面站的接收天线，用于接收来自卫星的信号。
在雷达系统中，抛物面天线用于发射和接收雷达信号，提供准确的目标探测和跟踪。
总结：抛物面天线的工作原理基于抛物面反射器的特性，通过将来自辐射源的电磁波束聚焦到一个方向，实现天线的增益和指向性。
其应用广泛，可以用于无线通信、雷达、卫星通信等领域。
抛物面天线的工作原理为我们提供了一种有效的方式来实现远距离通信和精确的信号接收。

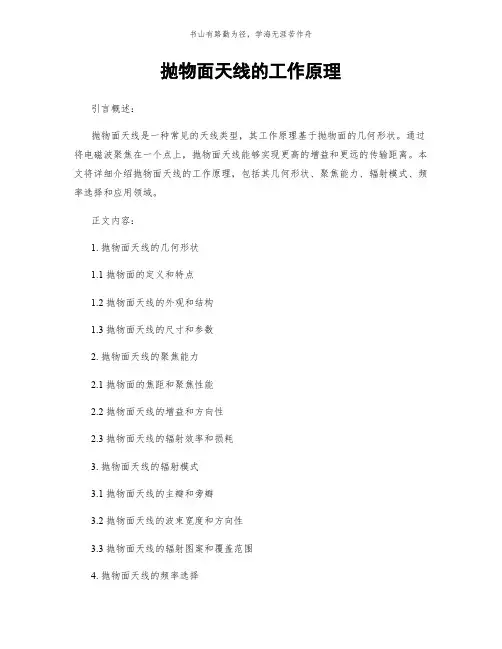

抛物面天线的工作原理简版
抛物面天线的工作原理
引言概述：
抛物面天线是一种常见的天线类型，其工作原理基于抛物面的几何形状。
通过将电磁波聚焦在一个点上，抛物面天线能够实现更高的增益和更远的传输距离。
本文将详细介绍抛物面天线的工作原理，包括其几何形状、聚焦能力、辐射模式、频率选择和应用领域。
正文内容：
1. 抛物面天线的几何形状
1.1 抛物面的定义和特点
1.2 抛物面天线的外观和结构
1.3 抛物面天线的尺寸和参数
2. 抛物面天线的聚焦能力
2.1 抛物面的焦距和聚焦性能
2.2 抛物面天线的增益和方向性
2.3 抛物面天线的辐射效率和损耗
3. 抛物面天线的辐射模式
3.1 抛物面天线的主瓣和旁瓣
3.2 抛物面天线的波束宽度和方向性
3.3 抛物面天线的辐射图案和覆盖范围
4. 抛物面天线的频率选择
4.1 抛物面天线的工作频段和带宽
4.2 抛物面天线的波束调整和频率调谐
4.3 抛物面天线的频率响应和滤波特性
5. 抛物面天线的应用领域
5.1 通信领域中的抛物面天线应用
5.2 雷达系统中的抛物面天线应用
5.3 卫星通信中的抛物面天线应用
总结：
综上所述，抛物面天线是一种基于抛物面几何形状的天线，通过其聚焦能力实现了更高的增益和更远的传输距离。
抛物面天线的工作原理包括几何形状、聚焦能力、辐射模式、频率选择和应用领域等方面。
了解抛物面天线的工作原理对于设计和应用天线具有重要意义，可以帮助我们更好地理解和利用这种天线的优势。
抛物面天线在通信、雷达和卫星通信等领域都有广泛的应用，为现代无线通信技术的发展做出了重要贡献。

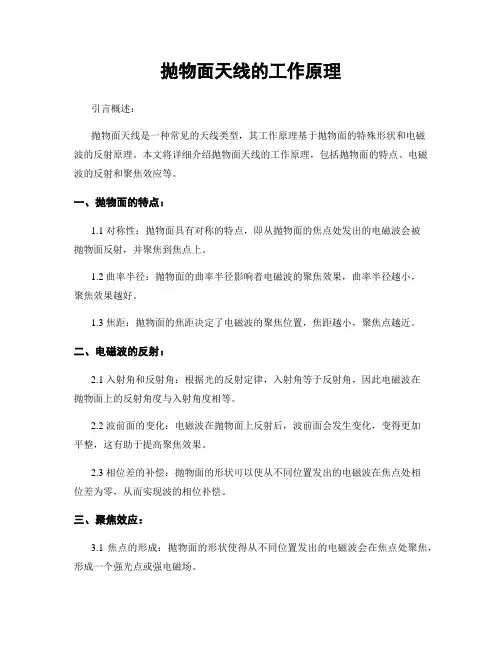

抛物面天线的工作原理
