工业锅炉的分类及结构

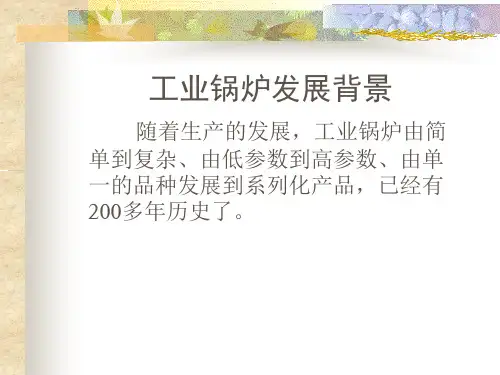

工业锅炉的种类和结构简介
配有抛煤机的燃烧方式
配置抛煤机
在抛煤机炉子中对于 细煤的悬浮燃烧必须 给以足够的重视。
锅炉炉膛无前后拱， 极少能产生气体紊流 混合搅动。
沸腾炉
沸腾燃烧锅炉，是把煤破碎到一定大小 的颗粒，空气通过布风板，把厚度约为 500mm的料层吹起，在炉膛的一定高度 内， 上下翻腾，破碎好的煤粒子送到上 下翻腾的高温沸腾层中燃烧。层内温度 一般为850~1050 ℃ 。新送入的燃煤进入 数量比本身大几十倍的沸腾层种，很快 被加热到着火温度而着火燃烧。
沸腾炉
煤粉炉
把煤预先磨成煤粉，用空气把煤粉送入 炉内，在悬浮状态下着火燃烧；
采用煤粉炉，需要一套复杂的制粉系统 和设备，电耗较大，限制了在工业锅炉 中的应用；加上粉尘污染严重，不能低 负荷运行等缺点，在太小的工业锅炉中 采用煤粉炉是不合适的。
工业锅炉机械化燃烧方式比较
链条炉排： 优点： ➢ 锅炉效率可达70%~80%； ➢ 运行稳定，容易掌握； ➢ 运行得好时，基本不冒黑烟，对消烟除尘设备要求不高。 ➢ 这种机械化燃烧方式适合于我国产烟煤的大部分地区。 缺点： ➢ 不适用于单烧无烟煤，也不适于结焦性强的煤和发热量较低的劣
手烧炉炉排上燃料层分布和气体分布
链条炉排
链条炉的燃烧过程及特点。煤在链条炉燃烧时，炉排如同皮带运 输机一样，自前向后缓慢移动；燃料从燃料斗下来落在炉排上， 随炉排一起前进；空气从炉排下方送入炉内。当燃料经过燃料闸 门时，被刮成一定的厚度，随后便进入炉膛。燃料在炉膛内受辐 射加热后，就进入燃烧阶段，开始是烘干并放出挥发分，继之着 火燃烧和燃尽，灰渣则随炉排移动而被排出，以上各阶段是沿炉 排长度相继进行的，又同时发生，炉子的燃烧过程不随时间而变 。
整台锅炉相当于蒸汽锅炉的非沸腾式省 煤器一样，所不同的是热水锅炉有一半 左右采用辐射式省煤器，而蒸汽锅炉大 都采用对流式省煤器。
锅炉结构及工作原理
锅炉结构及工作原理一、引言锅炉是一种用于产生蒸汽或热水的设备，广泛应用于工业生产和居民生活中。
本文将详细介绍锅炉的结构和工作原理。
二、锅炉结构1. 锅炉外壳：锅炉外壳是锅炉的主要承压部件，一般由钢板焊接而成。
外壳内部包含了多个燃烧室和传热面。
2. 燃烧系统：燃烧系统由燃烧器、燃烧室和燃烧控制装置组成。
燃烧器将燃料和空气混合后喷入燃烧室，通过燃烧产生高温燃烧气体。
3. 传热面：传热面是锅炉中的关键部件，用于将燃烧产生的热能传递给工作介质（蒸汽或热水）。
传热面一般包括水冷壁、烟管和水管等。
4. 水循环系统：水循环系统包括给水系统、蒸汽系统和排污系统。
给水系统用于补充锅炉中的水分，蒸汽系统用于将产生的蒸汽输送到需要的地方，排污系统用于排放废水和废气。
三、锅炉工作原理1. 燃烧过程：当燃料和空气进入燃烧室后，燃烧器点火使燃料燃烧，产生高温燃烧气体。
燃烧气体通过传热面，将热能传递给工作介质。
2. 传热过程：在传热面上，热能通过辐射、对流和传导的方式传递给工作介质。
水冷壁和烟管是主要的传热面，水冷壁通过水循环冷却，烟管内部流动着工作介质。
3. 水循环过程：给水系统将水送入锅炉，经过加热后转化为蒸汽或热水。
蒸汽通过蒸汽系统输送到需要的地方，热水通过循环泵回流到锅炉进行再次加热。
4. 控制系统：锅炉的控制系统用于监测和调节锅炉的运行状态。
控制系统包括温度、压力、流量等传感器和控制器，能够自动调节燃烧器的燃料供应和风量，保持锅炉的安全和高效运行。
四、锅炉的应用领域锅炉广泛应用于工业生产和居民生活中，主要包括以下几个领域：1. 工业生产：锅炉在化工、纺织、食品、造纸等行业中被用于提供热能，用于加热、蒸汽动力和生产过程中的其他需要热能的环节。
2. 电力发电：锅炉是火力发电和核能发电中的核心设备，通过燃烧产生的高温高压蒸汽驱动涡轮发电机产生电能。
3. 居民生活：锅炉在居民生活中被用于供暖和热水供应，通过燃烧产生的热能加热水或空气，提供舒适的生活环境。
工业锅炉的分类及结构
工业锅炉的分类及结构工业锅炉是一种重要的能源设备，广泛应用于各行各业的生产过程中。
根据其使用介质和结构特点，工业锅炉可以分为多种不同类型，下面将详细介绍几种常见的工业锅炉分类及结构。
一、按燃料种类分类1.燃煤锅炉：采用煤炭等固体燃料作为燃料。
根据燃烧方式的不同，燃煤锅炉可以分为手动喂煤锅炉、链条炉排锅炉、循环流化床锅炉等。
2.燃油锅炉：采用石油等液体燃料作为燃料。
燃油锅炉又可分为重油锅炉和轻油锅炉。
3.燃气锅炉：采用燃气（天然气、管道煤气等）作为燃料。
燃气锅炉具有燃烧效率高、污染物排放少等优点。
4.电锅炉：采用电能作为燃料，通过加热电阻元件将电能转化为热能，进行加热工作。
电锅炉具有运行控制简单、热效率高等特点。
二、按结构特点分类1.直燃式锅炉：即将燃料直接燃烧在炉膛内的锅炉。
常见的直燃式锅炉有立式锅炉、卧式锅炉、斜燃锅炉等。
2.间接燃烧式锅炉：燃料在炉膛外进行燃烧，通过将燃烧产生的高温烟气和锅炉内的介质接触，将热能传递给介质。
常见的间接燃烧式锅炉有热水锅炉、蒸汽锅炉等。
3.类型煤粉锅炉：将煤炭磨成细粉后，利用风力将煤粉喷入炉膛，与空气混合燃烧。
类型煤粉锅炉具有燃烧效率高、污染物排放少等优点。
4.循环流化床锅炉：通过高速流化的方式将燃料与固定床化合，使燃料在床内充分燃烧。
循环流化床锅炉具有灵活性好、污染物排放低等优点。
5.余热锅炉：通过各种烟气余热进行余热回收利用的锅炉。
余热锅炉广泛应用于冶金、化工、纺织、制药等行业，可有效提高能源利用率。
以上仅是工业锅炉的一些常见分类及结构特点，实际上还有很多其他类型的工业锅炉，如储能式电热锅炉、热风炉、沸腾式锅炉等等。
各种类型的工业锅炉都有各自的特点和适用范围，根据实际需求选择相应的工业锅炉是必要的。
在使用工业锅炉时，还需注意安全操作，合理维护，以确保锅炉的长期稳定运行。
工业锅炉定义、类型等整理
什么是工业锅炉？工业锅炉的定义：为工矿企业提供蒸汽或热水（热水锅炉）以满足生产工艺、动力以及采暖等需要的锅炉。
注：热水锅炉和工业锅炉是两个概念。
蒸汽主要用于工业企业生产工艺过程以及采暖和生活用的锅炉。
按照我国标准规定，工业锅炉的最大额定蒸汽压力为2.45MP（表压），最大连续蒸发量最大为65t/h。
有哪些不同的工业锅炉？工业锅炉在结构型式上可分为火筒式、火管式和水管式3类①火筒锅炉；它是早期的锅炉，在锅壳中只装有一二个加热锅水用的火筒，火筒中有燃烧装置。
热效率低，体积和钢材耗用量大，60年代以后基本上不再生产。
②火管锅炉：它是在立式或卧式的锅壳中除火筒以外，还装置若干烟管。
燃料在燃烧室中燃烧后产生的高温烟气流过这些烟管加热锅水，然后排入烟囱。
与火筒锅炉相比，它由于烟管数量多，受热面积增大，排烟温度较低，热效率较高，钢材耗用量和锅炉体积都比较小。
火管锅炉的蒸发量一般都不大于15吨／时，工作压力一般不大于1.6兆帕，燃煤的热效率一般为70％左右,全部自动化操作的燃油锅炉，热效率可达到85％。
③水管锅炉：大多用作容量较大、压力较高的工业锅炉。
水管式锅炉有自然循环式和直流式两种。
自然循环的水管锅炉有单锅筒和双锅筒等结构。
这种锅炉在对流管束后一般设置省煤器，有时还设置空气预热器，以降低排烟温度。
燃煤时效率可达80％，燃油时更高一些。
在直流式工业锅炉中没有锅筒，由盘绕在炉膛内壁的管子和后面的对流管束组成受热面。
给水从管子的一端进入，蒸汽从另一端输出。
直流式工业锅炉体积小，一般带有汽水分离器和自动控制装置。
工业锅炉分类：层燃锅炉我国层燃链条炉排锅炉居多，该型锅炉主要在节能、环保性能方面需要进一步提高。
在对原煤进行洗选筛分并同时改进燃烧设备的基础上将有更大的发展空间。
对于目前仍采用的手烧加煤、间歇燃烧方式的小型固定炉排锅炉，必将淘汰，取而代之以新开发的新型锅炉。
循环流化床锅炉循环流化床燃烧技术具有强化传热、燃烧效率高、燃料适应性广和排放污染物少等特点，在≥ 10 t/h 燃煤工业锅炉中应积极发展应用，该型锅炉是种很有发展前途的清洁燃烧技术。
锅炉的分类和类型
锅炉的分类和类型1. 引言锅炉是一种将水或其他液体加热为蒸汽、热水或热油的设备，广泛应用于工业生产、供暖和发电等领域。
根据不同的工作原理和使用场景，锅炉可以分为多种分类和类型。
本文将详细介绍锅炉的分类和类型，并对其特点和应用进行分析。
2. 锅炉的分类根据锅炉的工作原理、结构形式以及使用场景，可以将锅炉分为以下几个主要分类：2.1 按工作原理分类2.1.1 燃料锅炉燃料锅炉是利用固体、液体或气体等可燃物质进行燃烧，产生高温火焰或高压蒸汽的锅炉。
常见的燃料包括木材、天然气、重油、柴油等。
根据不同的供给方式，可将其进一步细分为手动给料锅炉、机械给料锅炉和自动给料锅炉。
2.1.2 电力锅炉电力锅炉是利用电能直接加热水或其他液体，产生蒸汽或热水的锅炉。
其工作原理类似于电热水壶，通过电阻加热器将电能转化为热能。
电力锅炉具有启动快、调节范围广等优点，广泛应用于城市供暖和工业生产等领域。
2.1.3 核能锅炉核能锅炉利用核反应堆产生的高温和高压条件，将水转化为蒸汽。
核反应堆中的核裂变或核聚变过程释放出的巨大能量被传递给水，使其发生相变。
核能锅炉是一种高效、清洁的发电方式，被广泛应用于核电站。
2.2 按结构形式分类2.2.1 直接流式锅炉直接流式锅炉是最简单的一种锅炉结构形式，其内部没有管束或管子。
水从进口进入锅壳，在被加热后通过出口排出。
直接流式锅炉结构简单、造价低廉，但由于无法对流速进行控制，其传热效果较差。
2.2.2 换热管锅炉换热管锅炉是利用内部充满换热管的锅壳进行传热的一种锅炉结构形式。
水从进口进入换热管，在与外界的高温气体或火焰接触后产生蒸汽或加热水，然后通过出口排出。
换热管锅炉具有高效率、紧凑型等优点，广泛应用于工业领域。
水壁管锅炉是一种采用垂直或水平排列的水冷壁作为传热面的锅炉结构形式。
在水壁管中循环流动的水受到高温气体或火焰的加热，产生蒸汽或加热水。
水壁管锅炉具有传递能量快、结构牢固等特点，广泛应用于火电厂等大型发电设备。
工业锅炉的构造及燃烧设备—锅炉的炉型
4.水管锅炉锅筒内不布置烟管，空间增大了，可布置汽水 分离装置，提高了蒸汽品质。
水管锅炉系列
➢ 水管锅炉是汽水在管内流动吸热，烟气在管外冲刷放热 的锅炉。
➢ 水管锅炉与火管锅炉相比具有下列优点： 1. 在结构方面：没有特大直径的锅筒和烟管； 2. 在燃烧方面：炉膛不再受锅筒限制，可根据燃料特性 自如布置，改善了燃烧条件，热效率有较大提高； 3. 在传热方面：可尽量组织烟气对水管的横向冲刷，与 烟管的纵向冲刷相比传热系数提高；
按锅筒数目分类：单锅筒及双锅筒。
按锅筒布置形式分类：纵置式、横置式及立置式。 按锅筒与受热面相对位置分类：D型、O型及A型。
水管锅炉分类
1.按锅筒数目分类
1.按锅筒数目分类
双锅筒锅炉：
对流管束
锅筒
两个锅筒（上锅筒和下锅筒），分别与对流管束上下端连接，
形成的对流受热面布置在炉膛的一侧。
2.按锅筒布置形式分类
第三回程：烟气在炉前水平转向左侧对流烟道（第二对 流烟道），由炉前向炉后流动，最后离开锅炉本体。
二、工作原理 2、煤灰流程
燃煤
链条炉排 炉前煤斗
灰渣
老鹰铁
灰渣斗
煤灰流程如图所示，煤由煤斗落到链条炉排上，煤层随炉排向后 移动，在移动过程中完成煤的燃烧过程的三个阶段，最后燃尽的灰渣移 到炉排末端，经老鹰铁落入灰渣斗。
二、工作原理
3、汽水流程
软化 除氧水
给水泵
省煤器
锅筒
水循环 回路
锅筒水 空间
水
汽水分 离装置
水循环 回路
锅筒
分气缸
蒸汽 过热器
饱和蒸汽
锅炉的定义、组成及分类
锅炉的定义、组成及分类1.锅炉的定义及组成1.1 锅炉的定义：利用燃料（固体燃料、液体燃料和气体燃料）燃烧释放的化学能转换成热能，且向外输出热水或蒸汽的换热设备。
1.2 锅炉的组成：锅炉由“锅”和“炉”两大部分组成。
“锅”是指汽水流动系统，包括锅筒、集箱、水冷壁以及对流受热面等，是换热设备的吸热部分；“炉”是指燃料燃烧空间及烟风流动系统，包括炉膛、对流烟道以及烟囱等，是换热设备的放热部分。
2.锅炉的分类锅炉有多种分类方法，主要的分类方法有：2.1 按用途分类：发电锅炉：是指用于火力发电的锅炉。
火力发电机组由蒸汽锅炉、汽轮机、发电机三大动力设备构成。
锅炉产生的高温、高压蒸汽经过汽轮机做功，使蒸汽的热能转换机械能，汽轮机带动发电机高速旋转发电，此时机械能转换成电能；工业锅炉：是指锅炉产生的高温热载体（蒸汽、高温水以及有机热载体）供工业生产过程中应用，如酿酒、造纸、纺织、木材、食品、化工等；生活锅炉：是指锅炉产生的热水、蒸汽供人们生活之用，如取暖、洗浴、消毒等。
2.2 按压力参数分类：低压锅炉：是指出口额定蒸汽压力不超过2.5MPa的锅炉；中压锅炉：是指出口额定蒸汽压力为3.0~5.0MPa的锅炉；高压锅炉：是指出口额定蒸汽压力为8.0~11.0MPa的锅炉；超高压锅炉：是指出口额定蒸汽压力为12.0~15.0MPa的锅炉；亚临界压力锅炉：是指出口额定蒸汽压力为16.0~20.0MPa的锅炉；超临界压力锅炉：是指出口额定蒸汽压力超过临界压力（22.1MPa）的锅炉。
注：临界压力1MPa=10.2kgf/cm2 进行换算，其余压力均按1MPa=10.0kgf/cm2换算。
2.3 按介质形态分类：蒸汽锅炉：是指输出热载体的形态是蒸汽的锅炉；热水锅炉：是指输出热载体的形态是热水的锅炉。
2.4 按介质循环方式分类：自然循环锅炉：在水循环回路中，介质流动的动力来自水与汽水混合物的密度差；强制循环锅炉：在水循环回路中介质流动的动力除水和汽水密度差外，主要依靠锅水循环泵的压头；直流锅炉：给水依靠给水泵压头在受热面一次通过产生蒸汽的锅炉，因此，直流锅炉也属于强制循环锅炉。
锅炉本体结构
锅炉本体结构第一节锅炉概述在日常生活、工业生产或热力发电厂中，经常利用蒸汽供应热量或产生动力。
通常蒸汽是通过蒸汽锅炉生产出来的。
目前我国电厂锅炉所用燃料主要是煤，一般线把煤磨成煤粉。
然后送入炉膛燃烧。
一、锅炉分类：有七种方法：1.按用途分为：电站锅炉、工业锅炉、生活锅炉、机车船舶锅炉。
2.按出口介质状态分为：蒸汽锅炉、热水锅炉、汽水两用锅炉。
3.按蒸汽压力分为：低压锅炉：压力小于等于2.45MPa中压锅炉：压力为2.94～4.90MPa高压锅炉：压力为7.84～10.8MPa超高压锅炉：压力为11.8～14.7MPa亚临界压力锅炉：压力为15.7～19.6MPa超临界压力锅炉：压力大于等于22MPa4.按蒸发量分为：按蒸发量的大小锅炉有小型（≤20T/h）、中型（≤20～75T/h）、大型（>75T/h）之分，但他们之间没有明显的固定的界限，随着工业锅炉工业的发展，锅炉的容量日益增大，以往的大型锅炉目前只能算中型甚至是小型了。
5.按燃料分为：燃煤锅炉、燃油锅炉、燃气锅炉、原子能锅炉6.按燃烧方式分为：层燃炉、室燃炉、沸腾炉。
7.按水循环方式分为：自然循环锅炉（循环倍率4～30）、强制循环锅炉（循环倍率3～10）、直流锅炉（循环倍率1）。
自然循环锅炉、强制循环锅炉的共同特点是有汽包，直流锅炉没有汽包，水在受热面中全部转变为蒸汽。
直流锅炉即可以用于临界压力以下也可以设计为超临界压力。
目前300MW火电机组基本上采用直流锅炉。
我公司的锅炉是自然循环锅炉，设计循环倍率如下表：二、国内外电站锅炉发展趋势在火力发电厂中，锅炉是主要的设备之一，随着电力事业的不断发展，其发展趋势大体上按以下几个方面来说明：1、锅炉容量不断增大。
容量增大每千瓦的设备费用降低，金属耗量减少，所需人员减少，但带来的影响是机组容量越大，适应负荷变化的能力越差。
锅炉容量100MW的用350T/h的锅炉,200MW的用670T/h的锅炉,300MW的用1030T/h的锅炉,600MW的用2050T/h 的锅炉, 600MW的用3125T/h.2、蒸汽参数在提高。
