雷达生命探测仪基本功能
雷达生命探测仪:适合于地震、坍塌、建筑物倒塌下的废墟救援，适用 于消防、市政、矿山救护等机构。海巡署、海关、边界、港口、安检人员
可侦测货柜夹层是否有偷渡人员。
赛亿方案集团
雷达生命探测仪主要问题
生命探测仪无法确定是几个人。只能探测的生命的迹象存在。
探测的地方范围面积还不够大。
大致是这样。雷达信号发送器连续发射电磁信号，对一定空间进行扫描，
接收器不断接收反射信号并对返回信号进行算法处理。如果被探测者保持 静止，返回信号是相同的。如果目标在动，则信号有差异。通过对不同时 间段接受的信号进行比较等算法处理，就可以判断目标是否在动。
赛亿方案集团
雷达生命探测仪主要种类
雷达生命探测仪按功能分为：
视频生命探测仪 音频生命探测仪
赛亿方案集团
雷达生命探测仪核心部件
雷达生命探测仪核心部件是：智能控制板、生命探测仪、探测器、软件 、生命探测器专用箱、笔记本电脑。
赛亿方案集团
雷达生命探测仪组成结构
雷达生命探测仪组成结构是：智能控制板、生命探测仪、探测器、长 天线、短天线、软件、充电器、生命探测器专用箱、耳机、笔记本电脑、 小起子。
赛亿方案集团
雷达生命探测仪发展前景
随着社会经济的发展,利用新技术新装备减少各类灾害造成的人员伤亡已 成为各国政府非常重视的 工作之一。我国是全球大陆性地震最活跃、灾害损 失最严重的国家之一。各类建筑物倒塌、塌方、泥石流等灾害也频繁发生。 我国是能源大国,各种矿场数量多,因此,矿难职业灾害尤为明显。为此,提高紧
雷达生命探测仪
锁 长期存放时应定期对雷达做开机检查， 长期存放时应定期对雷达做开机检查，检查内 定 容为：系统是否工作正常， 容为：系统是否工作正常，电池电量是否充足 。 我们建议要至少每月检查一次电池电量， 我们建议要至少每月检查一次电池电量，必要 时给电池完全充电一次。 时给电池完全充电一次。雷达探测器建议充电 时间为12小时 显示控制器建议充电时间6小时 小时， 时间为 小时，显示控制器建议充电时间 小时 不要将雷达长时间在高温环境下使用， 不要将雷达长时间在高温环境下使用， 这样会影响其使用寿命
国内唯一专业的生命探测雷达制造商
开机及蓝牙设置
打开雷达 探测器开关 打开显示控制器 电源总开关 进入开始界面
开
机
点击进行设置
国内唯一专业的生命探测雷达制造商
进入探测软件
开始
资源管理器
SJ-3000软件
国内唯一专业的生命探测雷达制造商
开始探测
点击进入操作界面
点击开始探测
国内唯一专业的生命探测雷达制造的生命探测雷达制造商
前期准备
① 清理现场 由于本仪器探测灵敏度较高，现场工作人员的活动 可能会影响探测效果。因而，应尽量减少雷达周围 的人员数量，最好只留1～2名操作者，同时尽量避 免走动、晃动等，以避免对雷达产生干扰，降低本 仪器探测性能，造成不必要的错误判断。 ②架设雷达 将雷达探测器的探测面（探测器底部）正 对需要探测的区域 ③选择操作姿态和位置 在雷达探测器后方距雷达探测器5 米以上，操作人员应尽量保持静 止，避免体动
国内唯一专业的生命探测雷达制造商
搜 救
生命探测雷达 SJ-3000
Life Detecting Radar
西安必肯科技发展有限公司
Xi’an Biken Technology Development Co.,Ltd.
雷达探测工作原理

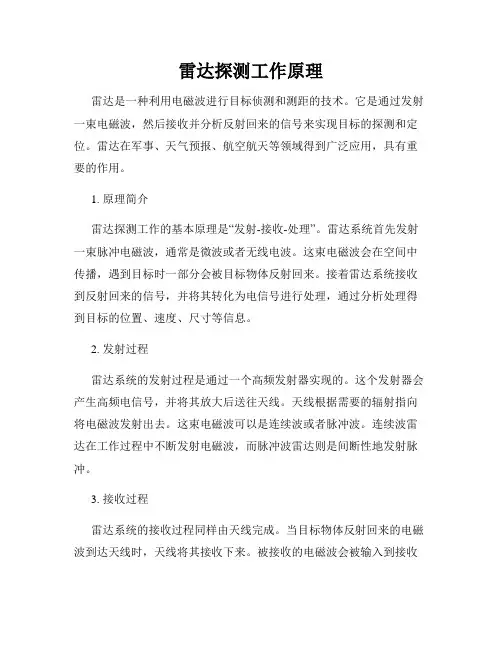

雷达探测工作原理雷达是一种利用电磁波进行目标侦测和测距的技术。
它是通过发射一束电磁波，然后接收并分析反射回来的信号来实现目标的探测和定位。
雷达在军事、天气预报、航空航天等领域得到广泛应用，具有重要的作用。
1. 原理简介雷达探测工作的基本原理是“发射-接收-处理”。
雷达系统首先发射一束脉冲电磁波，通常是微波或者无线电波。
这束电磁波会在空间中传播，遇到目标时一部分会被目标物体反射回来。
接着雷达系统接收到反射回来的信号，并将其转化为电信号进行处理，通过分析处理得到目标的位置、速度、尺寸等信息。
2. 发射过程雷达系统的发射过程是通过一个高频发射器实现的。
这个发射器会产生高频电信号，并将其放大后送往天线。
天线根据需要的辐射指向将电磁波发射出去。
这束电磁波可以是连续波或者脉冲波。
连续波雷达在工作过程中不断发射电磁波，而脉冲波雷达则是间断性地发射脉冲。
3. 接收过程雷达系统的接收过程同样由天线完成。
当目标物体反射回来的电磁波到达天线时，天线将其接收下来。
被接收的电磁波会被输入到接收机中，其中的放大电路会放大信号的幅度。
接收机会将这个被放大的信号转化为低频电信号。
4. 处理过程低频电信号进入雷达系统的信号处理模块进行处理。
首先，进行杂波滤波去除干扰。
然后，使用特定的信号处理算法分析接收到的信号。
通过计算信号的时间延迟、频率变化等特征，可以确定目标物体的位置、速度等信息。
最后，通过显示设备或者其他输出设备将结果展示给操作人员。
5. 工作范围和应用雷达的探测范围取决于电磁波的功率、频率和工作条件。
通常来说，雷达可以在几公里到几百公里的范围内进行目标探测。
雷达有着广泛的应用领域，包括军事侦察、天气预报、飞行器导航、交通控制等。
在军事方面，雷达可以实现目标的侦察、敌情监测和导弹防御。
在天气预报方面，雷达可以通过测量降水和风向来提供准确的天气数据。
6. 发展趋势和挑战随着科技的不断进步，雷达技术也在不断发展。
近年来，毫米波雷达和相控阵雷达等新型雷达技术得到了广泛应用。
雷达生命探测仪

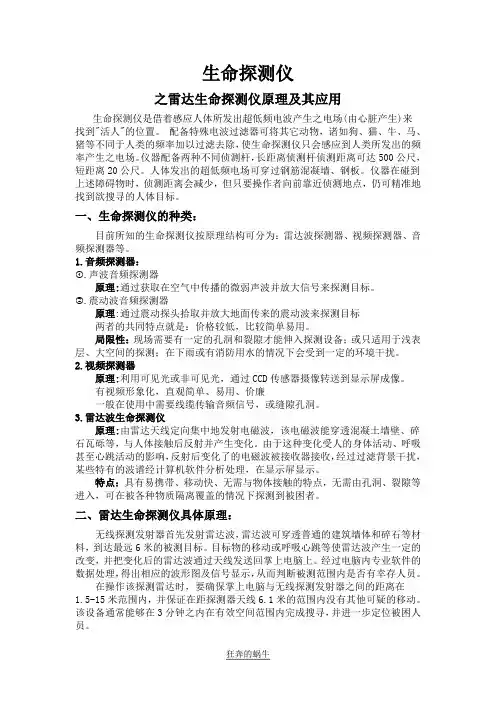

生命探测仪之雷达生命探测仪原理及其应用生命探测仪是借着感应人体所发出超低频电波产生之电场(由心脏产生)来找到"活人"的位置。
配备特殊电波过滤器可将其它动物，诸如狗、猫、牛、马、猪等不同于人类的频率加以过滤去除，使生命探测仪只会感应到人类所发出的频率产生之电场。
仪器配备两种不同侦测杆，长距离侦测杆侦测距离可达500公尺，短距离20公尺。
人体发出的超低频电场可穿过钢筋混凝墙、钢板。
仪器在碰到上述障碍物时，侦测距离会减少，但只要操作者向前靠近侦测地点，仍可精准地找到欲搜寻的人体目标。
一、生命探测仪的种类：目前所知的生命探测仪按原理结构可分为：雷达波探测器、视频探测器、音频探测器等。
1.音频探测器：①.声波音频探测器原理:通过获取在空气中传播的微弱声波并放大信号来探测目标。
②.震动波音频探测器原理:通过震动探头拾取并放大地面传来的震动波来探测目标两者的共同特点就是：价格较低，比较简单易用。
局限性：现场需要有一定的孔洞和裂隙才能伸入探测设备；或只适用于浅表层、大空间的探测；在下雨或有消防用水的情况下会受到一定的环境干扰。
2.视频探测器原理:利用可见光或非可见光，通过CCD传感器摄像转送到显示屏成像。
有视频形象化，直观简单、易用、价廉一般在使用中需要线缆传输音频信号，或缝隙孔洞。
3.雷达波生命探测仪原理:由雷达天线定向集中地发射电磁波，该电磁波能穿透混凝土墙壁、碎石瓦砾等，与人体接触后反射并产生变化。
由于这种变化受人的身体活动、呼吸甚至心跳活动的影响，反射后变化了的电磁波被接收器接收，经过过滤背景干扰，某些特有的波谱经计算机软件分析处理，在显示屏显示。
特点：具有易携带、移动快、无需与物体接触的特点，无需由孔洞、裂隙等进入，可在被各种物质隔离覆盖的情况下探测到被困者。
二、雷达生命探测仪具体原理：无线探测发射器首先发射雷达波，雷达波可穿透普通的建筑墙体和碎石等材料，到达最远6米的被测目标。
目标物的移动或呼吸心跳等使雷达波产生一定的改变，并把变化后的雷达波通过天线发送回掌上电脑上。
生命探测仪的技术原理与应用改进措施
生命探测仪的技术原理与应用改进措施张兰相【摘要】生命探测仪被消防部队广泛应用于各类抢险救灾中,特别是在地震、建筑物倒塌等重大抢险救灾工作中,生命探测仪扮演着十分重要的角色.就生命探测仪的基本原理、设备自身的优缺点和消防部队在生命探测仪应用与管理中存在的问题进行分析,进而有针对性地提出生命探测仪的改进措施和发展前景,以期能够推动消防救援与生命搜救工作的进一步发展.【期刊名称】《武警学院学报》【年(卷),期】2017(033)004【总页数】4页(P36-39)【关键词】消防;生命探测仪;技术原理;改进措施【作者】张兰相【作者单位】上海市消防总队宝山战勤保障大队,上海201901【正文语种】中文【中图分类】TP73;D631.6在人类的长期发展历史进程中，自然灾害成为威胁人类生存与和平生活的重要影响因素，尤其是在地震、海啸以及其他重大地质灾害面前，生命显得极其的脆弱与渺小。
当自然灾害发生之时，如何竭尽所能以最快的速度抢救危险之中的生命，无疑成了最为关键的任务。
随着现代救援技术的不断发展，越来越多的高新技术成果开始应用于消防救援工作之中，生命探测仪就是其中具有代表性的设备之一。
例如，在2008年5月12日的四川汶川地震、2010年4月14日的青海玉树地震、2010年8月7日的甘肃舟曲泥石流、2016年11月24日江西丰城电厂发生的倒塌事故等救援工作中[1]，生命探测仪都发挥了重要作用。
生命探测仪是重大灾害事故之后生命搜救工作的重要组成部分，也是当前世界各国救援工作领域中最为专业与先进的搜救检测工具，在定位、探索与搜寻生命体方面发挥着不可替代的作用[2]。
由于生命探测仪的构造存在差异，仪器的类型分类也呈现出多样化发展，这就需要在救援活动之前进行有针对性的选择。
在目前的消防救援领域，生命探测仪主要有以下几种类型：(一)音频生命探测仪音频生命探测仪目前已发展到第四代产品。
通过两个或多个极灵敏的音频震动探测仪，能够识别在空气或固体中传播的微小震动，适合搜寻被困人员，并可通过音频传输系统与被掩埋的人员建立联系。
生命探测仪原理
03
生命探测仪的应用场景
地震、山体滑坡等自然灾害现场的生命探测
生命探测仪在自然灾害现场的应用
• 对废墟、山体滑坡等进行生命探测 • 尽快找到被困的生命体，以便进行救援
生命探测仪在自然灾害现场的优势
• 能够快速、准确地找到生命体 • 能够适应恶劣的环境条件，保证救援工作的顺利进行
火灾现场的生命探测与救援
生命探测仪在火灾现场的应用
• 对火场进行生命探测，寻找被困的生命体 • 为救援工作提供准确的信息，提高救援效率
生命探测仪在火灾现场的优势
• 能够快速、准确地找到生命体 • 能够适应高温、有毒等恶劣环境条件，保证救援工作的顺利进行
水下、洞穴等环境下的生命探测与救援
生命探测仪在水下、洞穴等环境的应用
• 对水下、洞穴等进行生命探测，寻找被困的生命体 • 为救援工作提供准确的信息，提高救援效率
生命探测仪在水下、洞穴等环境的优势
• 能够快速、准确地找到生命体 • 能够适应高压、低氧、低温等恶劣环境条件，保证救援 工作的顺利进行
04
生命探测仪的实际案例分析
国内外著名生命探测仪产品及特点
国内外著名生命探测仪产品
• 如美国菲力尔生命探测仪、德国德尔格生命探测仪等 • 具有高灵敏度、高可靠性、实时性等技术特点
• 将继续发挥重要作用，挽救生命 • 将与无人机、机器人等技术相结合，提高救援效率
生命探测仪技术在未来救援领域的挑战
• 如何在更恶劣的环境中实现生命探测 • 如何降低设备成本，提高普及率
CREATE TOGETHER
DOCS
谢谢观看
THANK YOU FOR WATCHING
CREATE TOGETHER
DOCS
雷达生命探测仪讲解
各位尊敬的领导、同志们，大家好：今天由我给大家带来雷达生命探测仪的科普讲解。
不知道（在座的）有多少人曾经历过地震？我的老家在汉中，离汶川只有三百多公里，十年前的这个时候，我曾经亲眼见到武警消防官兵们从废墟中挖出过被困了几天几夜的伤员，他们面如死灰，双唇紧闭。
震撼之余，我心中也有一丝好奇，那些武警战士们到底有什么神通能在能在一片狼藉之下发现被埋的奄奄一息、不能呼救的的人呢？后来我在看新闻的时候注意到武警战士的手中提着的那个神秘的黑盒子——雷达生命探测仪。
直到多年以后，我也成为了一名光荣的地质灾害应急工作者，我才得以一窥那个黑盒子的全貌。
雷达生命探测仪顾名思义是一种救援设备，目的就是为了在地震、坍塌、建筑物倒塌时来搜救幸存人员，甚至被安检用来检查偷渡人员。
他的同门师兄弟有靠声波定位的音频探测仪、靠热感应定位的红外线探测仪等。
但为什么雷达生命探测仪被称作是最先进的生命探测仪呢？问大家一个问题，如何判断一个人还活着？看他还有还有呼吸？看他胸口是否还能起伏？比较粗暴的同志或者会干脆扇他两耳光看他有没有反应。
可如果这个人是在几米，甚至是几十米以下的废墟里呢？你的方法还管用么？雷达生命探测仪是一款综合了微功率超宽带雷达技术与生物医学工程技术研制而成的高科技救生设备。
它的工作原理是基于人体运动在雷达回波上产生的多普勒效应来进行分析判断废墟内有无生命体存在以及生命体得具体位置信息。
听起来很高大上，那让我们回到刚才的问题，雷达生命探测仪判断废墟下还有没有活人的依据，就是从医学上来讲看他的心脏是否跳动。
只要人的心脏还跳，雷达生命探测仪就会感应到由心脏产生超低频电波产生的电场来找到"活人"的位置。
雷达生命探测仪所依赖的电磁波穿透力强，不像音频探测仪的声波会受到倒塌楼板水泥的阻隔；并且他还有一个独一无二的优点，热感应探测仪会被其它发热物体干扰，而雷达生命探测仪配备特殊电波过滤器可将其它动物，诸如狗、猫等不同于人类的频率加以过滤去除，使生命探测仪只会感应到人类所发出的频率产生的电场。
生命探测仪原理简介
生命探测仪原理简介我们大家都不会忘记2008年5月12日14时28分在四川汶川发生的8.0级大地震，这次地震给人民生命财产造成了极大的损失，数万同胞永远离我们而去！地震发生后，各级党委政府广大干部群众迅速投入到救援行动中，中央第一时间成立了国务院抗震救灾总指挥部，举全国之力抗震救灾。
在救援行动中，专业救援人员用到了一种叫做“生命探测仪”的设备，它帮助救援人员更准确快速的找到被困人员实施求助。
生命探测仪是基于穿墙生命探测（Though-the-Wall Surveillance,简称T WS）技术的发展应运而生的。
TWS是研究障碍物后有无生命现象的一种探测技术，可采用无源探测和有源探测两种方法。
无源探测主要是根据人体辐射能量与背景能量的差异，或者人体发出的声波或震动波等进行被动式探测，如红外生命探测仪、音频生命探测仪；有源探测则主动发射电磁波，根据人的呼吸、心跳等生理特点，从反射回来的电磁波中探测是否存在生命，如雷达生命探测仪。
红外生命探测仪任何物体只要温度在绝对零度以上都会产生红外辐射，人体也是天然的红外辐射源。
但人体的红外辐射特性与周围环境的红外辐射特性不同，红外生命探测仪就是利用它们之间的差别，以成像的方式把要搜索的目标与背景分开。
人体的红外辐射能量较集中的中心波长为9.4μm，人体皮肤的红外辐射范围为3～50μm，其中8～14μm占全部人体辐射能量的46%，这个波长是设计人体红外探测仪的重要的技术参数[3]。
红外生命探测仪能经受救援现场的恶劣条件，可在震后的浓烟、大火和黑暗的环境中搜寻生命。
红外生命探测仪探测出遇难者身体的热量，光学系统将接收到的人体热辐射能量聚焦在红外传感器上后转变成电信号，处理后经监视器显示红外热像图，从而帮助救援人员确定遇难者的位置。
红外探测设备最早应用于军事，并随着科学技术的发展而不断改进。
1988年瑞典AGA公司推出的全功能热像仪能将温度的测量、修改、分析及图像采集、储存合于一体，并利用这一技术研制出便携式全功能热像仪，主要用于军事侦查。
