尺寸标注习题
建筑制图习题及答案
班级
学号
姓名
A 点距 V 面（ 5 ）、距 H 面（ 6 ）、距 W 面（ 8 ） B 点距 V 面（ 4 ）、距 H 面（ 3 ）、距 W 面（ 2 ） C 点距 V 面（ 2 ）、距 H 面（ 2 ）、距 W 面（ 2 ） D 点距 V 面（ 0 ）、距 H 面（ 3 ）、距 W 面（ 6 ） E 点距 V 面（ 2 ）、距 H 面（ 0 ）、距 W 面（ 3 ） F 点距 V 面（ 6 ）、距 H 面（ 5 ）、距 W 面（ 0 ）
2-23 判别 AB 和 CD 两直线的相对位置（平行、相交、交叉）。
2-29 完成平面五边形 ABCDE 的投影。
b′ 2′
1′ a′
c′ d′
b
e′
c
a
12
d
e
22
第二章 点、直线、平面的投影———两直线的相对位置
2-34 完成正方形 ABCD 的两面投影。
a'
d'
b'
c'
X b
c AB=bc a
1
2、
3、
4-3 根据组合体的两投影画出第三投影，并徒手画出其轴测图。
1、
2、
5-1. 已知房屋的正立面图和左侧立面图，补画右侧立面图、背立面图、屋顶平面图。
正立面图 1:100
左侧立面图 1:100
5-2 补全剖面图中所缺的线。
1
5-5-1、 作 1-1 剖面图。
5-3 补绘 W 投影，并将 V、W 投影改作合适的剖面。材料混凝土。
3-7．作屋面交线的 H 面投影，并补全这个房屋模型的 H 面投影。
教师用 尺寸标注习题
第六章《尺寸标注》专练1、边长100cm的立方体，按1∶5比例画出其主视图为边长20cm的正方形。
今用mm作单位，在主视图上标注尺寸。
尺寸线位置共四种情况，如图所示。
请在尺寸线附近正确补标出各自的尺寸数字。
答案：2、如图所示的尺寸标注中错误的是A、50的标注B、15的标注C、R10的标注D、φ60的标注3、技术图样的尺寸标注要求正确、完整、清晰、合理，以下尺寸标注示例中，符合国家标准要求的是答案：D 第3题图第2题图第1题图4、如图所示是李刚绘制的图样，图中尺寸标注不正确的地方共有A 、2处B 、3处C 、4处D 、5处5、如图所示的尺寸标注中错误的是A 、R20的标注B 、38的标注C 、Φ8的标注D 、Φ20的标注6、如图所示的尺寸标注，其中错误的是（ ）A 、14的标注B 、32的标注C 、R5的标注D 、R6的标注7、如图所示的尺寸标注中错误的是A 、20的标注B 、60的标注C 、4×R10的标注D 、3×Φ10的标注8、如图所示的尺寸标注中，不正确的标注共有A 、2处B 、3处C 、4处D 、5处9、如图所示的尺寸标注，其中错误的是A 、R23的标注B 、10的标注C 、55的标注D 、60的标注第4题图 第5题图 第6题图 第7题图 第8题图10、如图所示的尺寸标注中错误．．的是 A 、2×φ12的标注 B 、2×φ16的标注 C 、24 D 、2811、如图所示的尺寸标注中错误．．的是 A 、10的标注 B 、20的标注 C 、R16的标注 D 、R15的标注12、如图所示的尺寸标注中错误的是（ ）A 、50的标注B 、R25的标注C 、70的标注D 、R20的标注13、如图所示的尺寸标注中，错误的是：A 、35的标注B 、40的标注C 、65的标注D 、φ60的标注14、如图所示的尺寸标注中，错误的是A.35的标注B.2×Φ25的标注C.R15的标注D.70的标注15、小王同学加工该零件时，发现尺寸标注不全，漏标的尺寸有A ．1处B ．2处C ．3处D ．4处第9题图 第14题图第13题图 第12题图第11题图 第10题图提示：见下图16、如图所示的尺寸标注中，不正确．．．的标注共有 A ．1处 B ．2处 C ．3处 D ．4处17、下列关于图中尺寸标注的分析中，正确的是A 、多标1处B 、少标2处C 、φ60标注错误D 、φ42标注错误提示：少标槽的深度，空心原柱内径大小。

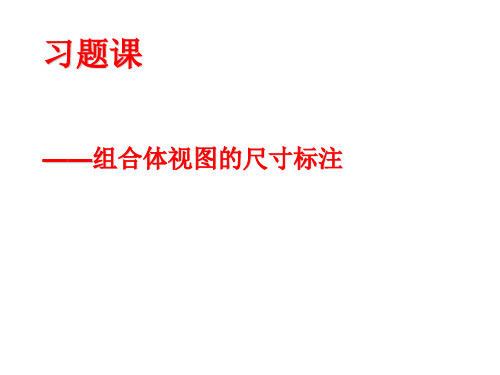

尺寸标注部分习题课
定形尺寸
确定各组成部分相对位置的尺寸称定位尺寸 主视图的14、26、22，俯视图的40、23等 确定组合体外形总长、总宽、总高的尺寸称总体尺寸。 总长54、总宽30、总高38
定形尺寸、尺寸基准、与定位尺寸
尺寸标注的常见错误
应标注圆柱总长 不清晰
40 45
主要定位尺寸应从基准开始标注
Ф70
Ф 40
总体尺寸、定位尺寸、定形尺寸可能重合，需作调整，避免出现
封闭尺寸链。
（4）尺寸基准：
标注尺寸时所选择的起点。通常以零件的底面、端面对称面和轴线作为基准。
3、尺寸标注的方法和步骤
1）形体分析 2）选择长宽高三个方向的尺寸基准； 3）标注各基本形体的定形尺寸，标注各形体的 定位尺寸； 4）标注总体尺寸；
小结： 尺寸标注的方法和步骤
1）形体分析 2）选注各形体的
定位尺寸；
4）标注总体尺寸；
5）对尺寸作适当的调整，检查是否正确、完整等。
5）对尺寸作适当的调整，检查是否正确、完整等。
要做到“既不遗漏，也不重复”前提是主动使用形体分 析法，并先定形，再定位。 重要的尺寸从尺寸基准出发！
组合体的尺寸标注
1、 尺寸齐全 要使尺寸标注齐全，既不遗漏，也不重复，应先按形体分 析的方法注出各基本形体的大小尺寸，再确定它们之间的相对 位置尺寸，最后根据组合体的结构特点注出总体尺寸。 尺寸分为定形尺寸、定位尺寸、总体尺寸三种。 确定组合体各组成部分的形状和大小的尺寸称定形尺寸。
正确：要符合国家标准的有关规定。 完整：要标注制造零件所需要的全部尺寸，不遗漏，不重复。 清晰：尺寸布置要整齐、清晰，便于阅读。 合理：标注的尺寸要符合设计要求及工艺要求。
2、尺寸标注的种类
⑴ 定形尺寸：确定各基本体形状和大小的尺寸。
尺寸标注习题
一、选择：1、为避免延伸线相交，长尺寸应置于短寸的（）(A)内侧 (B)左侧 (C)右侧 (D)外侧2、在标注尺寸数字时，下列所述错误的是( )(A)使用的单位若完全相同时，将单位填入标题栏内 (B)尺寸数字标注在尺寸线的下方C)大尺寸应标注于小尺寸的外 (D)倾斜的尺寸数字沿尺寸线方向标注3、尺寸界线依国标规定，采用（）(A)虚线 (B)粗实线 (C)细实线 (D)剖面线4、.如图中的尺寸标注中哪个为多余尺寸，可予省略？（）(A)a (B)b (C)c (D)d (E)e5、如图中尺寸标注是以哪个为基准？（）(A)f、B、D (B)A、C、D (C)C、D、E (D)F、A、C6、.数字书写方向哪个正确（）7 、如图所示，下列哪个为基准面（）(A)A面 (B)B面 (C)C面 (D)D面二、填空：1、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
2、组合体的视图上，一般应标注出、和三种尺寸，标注尺寸的起点称为尺寸的。
3、标注尺寸的称为尺寸基准，机器零件在三个方向上，每个方向至少有一个尺寸基准。
4、在组合体的视图上标注尺寸，应做到：、、。
5、零件图的尺寸标注要、、、。
三、标注实例1、不全下列所缺的尺寸，尺寸数值按1:1从图中量取，取整。
（9分）2、补全下图所缺的尺寸，尺寸数值按1:1从图中量取，取整数。
（12′）3、在如图所示的尺寸标注中，下列表述正确的是（）A、尺寸28是定位尺寸，40是总体尺寸，R12多余。
B、尺寸28是定位尺寸，R12是定形尺寸，40多余。
C、尺寸17是定位尺寸，44是定形尺寸，25是总体尺寸D、尺寸φ10是定形尺寸，40,25,60都必须标注。
4、补画组合体视图中所缺的尺寸，尺寸数值按1 ：1直接从图中量取，并取整数。
建筑制图习题和答案
1、尺寸标注（1）标注图形的尺寸（2）分析左图尺寸标注的错误，并在右图正确注出。
（3）分析左图尺寸标注的错误，并在右图正确注出。
1 / 792 / 792-1、求各点的第三投影，并填上各点到投影面的距离。
2-4 已知E （22，30，20），F 点在E 点之左10mm ，之下10mm ，之后 10mm ；G 点在E 点的正右方12mm ，作出点E 、F 、G 的三面投影。
A 点距V 面（ ）、距H 面（ ）、距W 面（ ）B 点距V 面（ ）、距H 面（ ）、距W 面（ ）C 点距V 面（ ）、距H 面（ ）、距W 面（ ）D 点距V 面（ ）、距H 面（ ）、距W 面（ ）E 点距V 面（ ）、距H 面（ ）、距W 面（ ）F 点距V 面（ ）、距H 面（ ）、距W 面（ ）2-3、比较A 、B 、C 三点的相对位置。
（上、下）A 点在B 点 （左、右）（前、后）（上、下）B 点在C 点 （左、右）（前、后）（上、下）C 点在A 点 （左、右）（前、后）3 / 792-5 在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。
(1) (2)2-6判断下列直线的位置。
AB 是_________线；BK 是_________线；AC 是_________线。
DE 是_________线；DF 是_________线； GH 是_________线。
AB是，CD是，EF是，MN是。
2-7判别AB和CD两直线的相对位置（平行、相交、交叉）。
2-8 完成平面五边形ABCDE的投影。
2-9 完成正方形ABCD的两面投影。
4 / 795 / 792-10 如图中平面A 所示，在投影图中标出各平面的三个投影， 2-11 补画各平面图形的第三面投影，并填写它们是何种位置平面。
并写出属何种位置平面。
_________面 __________面A 是_________面；B 是_________面；C 是_________面；D 是_________面。
工程制图习题集标准答案
百度文库11-1 标注下列尺寸（尺寸数值由图中量取整数）1. 补全尺寸数字和箭头。
60°51φ3. 标注下列小间距尺寸。
332. 标注直径和半径尺寸。
1-4 比例，尺寸注法，斜度和锥度。
1. 参照所示图形，用1∶4在指定位置处画出图形，并标注尺寸。
1∶42002. 参照所示图形，用1∶1在指定位置处4.尺寸注法改错，将改正后的尺寸标注在右边空白图上。
R1550503. 参照所示图形，用1∶2在指定位置处画出图形，并标注尺寸。
09°18φ 241φ90°1φ2φ1φ5. 在下面图形上用1∶1度量后标注尺寸（取整数）2422.已知点A在H面之上20，点B在V面之前15，点C在V面上，点D在H面上，点E在投影轴上，补全诸点的两面投影。
第二章投影法基础3.已知点B在点A的左方15，前方10，上方5，又知点C与点B同高，且其坐标X=Y=Z，请作出点B和点C的投影。
4.判断下列各对重影点的相对位置，并填空。
1）点A在点B的正上方m2m22）点D在点C的正后方m2m22-1 点的投影。
1.按照立体图作诸点的三面投影3百度文库42.按已知条件画出下列直线的三投影1）画水平线 AB ，距 H 面20mm 与, V 面 成30°角，实长 25mm 。
2）画侧平线 EF ，距 W 面20mm ，与V 面 成30°夹角，实长 25mm 。
3. 分别在图（ a ）.（b ）.（c ） 中，由点A 作直线AB 与CD 相交，交点 B距离V 面25mm 。
4. 根据轴测图，在三视图中标出线段 AB 和CD 的三投影 （点的三投影用小写字母标出） 并填写它们的名称和对各投影面的相对位置。
AB 是 正 平 线； CD 是 侧垂线。
AB: ∥ V,H, ∠ W ∠ 。
CD: V, ∥ H2-2 直线的投影 （ 一） 。
1. 判断下列直线对投影面的相对位置，并填写名称。
AB 是正 平线； EF 是侧平线； CD是 侧 垂 线； KM 是正垂线；百度文库2-2 直线的投影 （ 二）2. 已知线段AB 为正平线,C 为该线段上的一点 ,根据给出的投影 ,画出线段AB 和点C 的 水平投影和侧面投影。
工程制图基础习题集答案)
第 1 章 制图的基本知识和技能
...
.
第 1 章 制图的基本知识和技能 1-2 按照左图的形式，在图形右边空白处重画一次。
...
.
第 1 章 制图的基本知识和技能 1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按 1:1 从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。（尺寸数值按 1:1 从图中量，取整数）
（1）
（2）
（3）
（4）
AB 是___水平__线
第 2 章 投影基础
...
CD 是__正平__线
EF 是__侧垂___线
GH 是_一般位置_线
.
2-8 根据已知条件完成直线的三面投影。
（1）AB 是侧平线，
（2）CD 是一般位置直线，点 C 在 （3）EF 是正垂线，在
（4）GH 是正平线，长度为
2-40 求圆锥的截交线，完成其水平投影和侧面投影。
2-41 求圆锥的截交线，完成其水平投影和侧面投影。
...
2-42 求圆球的截交线，完成其水平投影和侧面投影。
.
2-43 求圆球穿孔后的截交线，完成其水平投影和侧面投影。
...
2-44 根据已知，补画第三视图。
.
2-45 根据已知，补画第三视图。
...
第 2 章 投影基础 2-11 补全平面多边形的两面投影。
.
2-12 在相交两直线 AB、BC 所确定的平面内取一点 K，使其距 H 面 15 毫米，距 V 面 20 毫米。
...
2-13 已知水平线 AD 属于平面 ABC，求 AD 的两面投影。
.
2-14 已知 AB 为平面 P（EF∥GH）内的一条正平线，求 a′ b′ 。
机械制图轴测图及尺寸标注附练习题
尺寸标注
LOGO
1 基本规定
一、标注尺寸的基本规则
⒈ 尺寸数值为机件的真实大小，与绘图比例及绘图的准确 度无关。 ⒉ 图样中的尺寸，以毫米为单位，如采用其它单位时，则必须 注明单位名称。如：20cm，5in（或5英寸），30°等。 ⒊ 图中所注尺寸为零件完工后的尺寸，否则应另加说明。 ⒋ 每个尺寸一般只标注一次，并应标注在最能清晰地反 映该结构特征的视图上。 ⒌ 标注尺寸时，应尽量使用符号和缩写词。 6. 尽量避免在不可见的轮廓线上标注尺寸。
1
X1
1 0.5 Y1
机械制图
5 小结 轴测图在工程上作为辅助图样以助于对 正投影图的阅读
由于正等轴测图中各个方向的椭圆画法相对比较简单， 所以当物体各个方向都有圆时，一般都采用正等轴测图。 斜二轴测图的优点是物体上凡是平行于投影面的平面 在图上都反映实形，因此，当物体只有一个方向的形状比 较复杂，特别是只有一个方向有圆时，常采用斜二轴测图。 斜二测直观性好，适于在某一方向上形状较复杂的 物体 正等测适于在多个方向上均有圆的物体
机械制图
2 正等轴测图
二、正等轴测图画法
（1）对物体进行形体分析，确定坐标轴和原点。
原点的选择有利于画图，尽可能减少做线，一般选中 心，角点等。
（2）画图时分清坐标面，按坐标面画出相应的轴测轴，然 后进行轴向度量，顺序画出轴测图。 （3）先画整体，后画局部；先画可见面，后画被挡住面。 （4）按规定轴测图看不见的虚线不画，因为画出虚线，反 而有损于轴测图的直观性立体感。
因为尺寸a为尺寸bcd之和而尺寸a有一定的精度要求但在加工时尺寸bcd都会产生误差这样所有的误差便会积累到尺寸a上不能保证设计上的精度要所以当几个尺寸构成封闭的尺寸链时应当在尺寸链中挑选一个不重要的尺寸空出不标以使所有的尺寸误差都积累在此处
2022高中通用技术选考精品系统复习题组 课时14 形体的尺寸标注
16.如图所示是一个以1∶3比例的形体，关于该形体三视图尺寸 标注说法正确的是( B ) A．尺寸标注10、20标注错误 B．该形体的长为30mm C．尺寸标注Φ15标注正确 D．该尺寸标注中没有重复标注
17．如图所示是一个以1∶3比例的房屋模型，下列关于尺寸标注 说法正确的是( C ) A．该图中尺寸标注错误3个 B．该房屋模型的长为240mm C．图中ab两点的长度为24mm D．该房屋模型不是对称结构
《技术与设计1》 第六章 设计图样的绘制
课时14 形体的尺寸标注
1．关于技术语言，下列说法不正确的是(C ) A．技术语言具有通俗易懂的特点，其中包含图样、图表、模型、 符号、口头语言等方式 B．正等轴测图是一种可以表现物体三维结构特征的图形，可以 表示最初的设计思想 C．标注尺寸时，尺寸线必须用细实线绘制，可以画在其他线的 延长线上 D．机械加工图是以三视图的形式来表达机械加工的一种技术图 样，是完成产品加工的主要依据
13.用2mm厚的钢板加工如图所示的零件，至少需要标注的尺寸 有( A )
14．用厚度刚好的钢板加工
A．4处
B．5处 C．6处 D．7处
15．若该图的绘图比例为2∶1，则图中尺寸58 表示该零件实际长度为( B ) A．29mm B．58mm C．87mm D．116mm
2.[2019绍兴模拟]小通同学准备设计一台电风扇，他制定了一 个设计计划，在设计的过程中，绘制了如图所示的草图，以 下说法不合理的是( C) A．在绘制草图之前，需要先收 集信息，再设计分析
B．该草图属于技术语言中的图 表类
C．绘制了如图所示草图后，可 以马上进行模型的制作
D．制作完毕后，应进行测试、 评估及优化
A
D
B
习题答案汇总(4-56)
1.作出平面P 与五棱柱截交线的投影。
2.作出平面Q 与斜三棱拄截交线的投影。
3.作出平面P 与斜三棱锥截交线的正面投影和水平投影。
4.补画四棱锥的侧面投影，并作出平面Q 与四棱锥截交线的正面投影和侧面投影。
5.完成截切三棱柱的侧面投影。
6.完成截切四棱锥的正面投影和侧面投影。
平面与立体相交班级 姓名 学号７.完成缺口四棱锥的水平投影和侧面投影。
９.作出缺口四棱柱的侧面投影。
10.完成缺口六棱柱的正面投影。
11.完成缺口四棱锥的水平投影和侧面投影。
平面与立体相交班级 姓名 学号８.完成截切四棱柱的侧面投影。
①②1２.作出平面P 与圆柱体截交线的投影。
13.作出截切圆锥体截交线的正面投影。
14.作出截切圆柱体的侧面投影。
16.作出截切圆柱体的水平投影。
17.补全截切半球的水平投影和侧面投影。
平面与立体相交15.作出截切圆锥体的水平投影和侧面投影。
班级 姓名 学号20.完成回转体的水平投影。
18.作出立体的侧面投影。
19.作出立体的水平投影。
平面与立体相交21.完成组合回转体的水平投影。
班级 姓名 学号①②③2.完成立体的正面投影3.完成立体的正面投影和水平投影4.完成立体的正面投影和侧面投影5.完成立体的水平投影6.完成立体的正面投影立体与立体相交班级 姓名 学号1.完成立体的侧面投影７.完成立体的正面投影11.完成立体的侧面投影９.完成立体的正面投影和水平投影10.完成立体的三面投影立体与立体相交班级 姓名 学号８.完成立体的水平投影①②1２.完成穿孔三棱锥的水平投影和侧面投影１３.完成穿孔圆柱的侧面投影１４.完成穿孔六棱柱的水平投影和侧面投影１６.完成立体的正面投影和水平投影立体与立体相交班级 姓名 学号１５.完成立体的三面投影①②1.完成立体的水平投影2.完成立体的水平投影3.完成立体的水平投影4.完成立体的水平投影5.完成立体的水平投影6.完成立体的水平投影7.完成立体的水平投影8.完成立体的水平投影9.完成立体的水平投影复习题 平面与立体相交班级 姓名 学号对照轴测图补画立体的第三视图2.3.4.6.7.8.班级 姓名 学号2.3.5.6.班级 姓名 学号对照轴测图补画视图中所缺的图线８.９.11.12.班级 姓名 学号对照轴测图补画视图中所缺的图线1.2.3.4.5.6.7.8.9.组合体看图练习 判断图中指定表面是圆柱面还是平面，若平面则判断平面与投影面的相对位置班级 姓名 学号P 面是 ；Q 面是 ；R 面是 。
