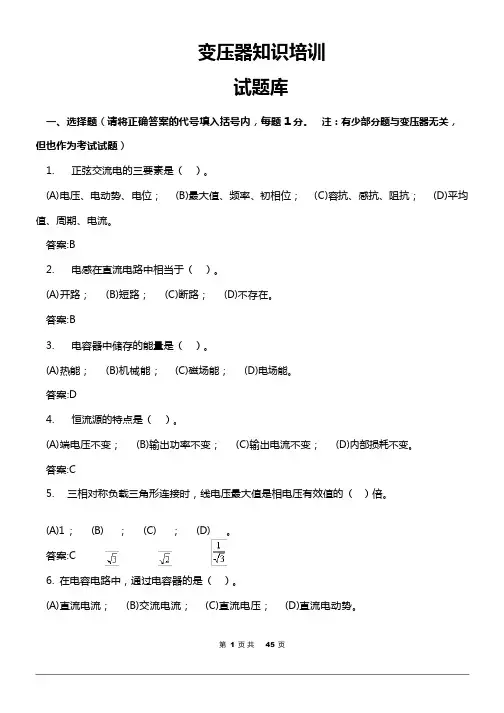

变压器试题问答及答案
变压器试题
变压器知识培训试题库一、选择题（请将正确答案的代号填入括号内，每题 1 分。
注：有少部分题与变压器无关，但也作为考试试题）1.正弦交流电的三要素是（）。
(A) 电压、电动势、电位；(B)最大值、频率、初相位；(C)容抗、感抗、阻抗；(D)平均值、周期、电流。
答案:B2.电感在直流电路中相当于（）。
(A) 开路；(B)短路；(C)断路；(D)不存在。
答案:B3.电容器中储存的能量是（）。
(A) 热能；(B)机械能；(C)磁场能；(D)电场能。
答案:D4.恒流源的特点是（）。
(A) 端电压不变；(B)输出功率不变；(C)输出电流不变；(D)内部损耗不变。
答案:C5.三相对称负载三角形连接时，线电压最大值是相电压有效值的（）倍。
(A)1 ；(B)；(C) ；(D) 。
答案:C6.在电容电路中，通过电容器的是（）。
(A) 直流电流；(B)交流电流；(C)直流电压；(D)直流电动势。
第1 页共45 页答案:B7.两只阻值相同的电阻串联后其阻值（）。
(A) 为两只电阻阻值的乘积；(B)等于两只电阻阻值之和；(C)等于两只电阻阻值之和的 1/2；(D)等于两只电阻阻值的倒数和。
答案:B8.三相对称负载星接时，相电压有效值是线电压有效值的（）倍。
(A)1 ；(B) ；(C)3 ；(D) 。
答案:D9.电感元件的基本工作性能是（）。
(A) 消耗电能；(B)产生电能；(C)储存能量；(D)传输能量。
答案:C10.三相对称负荷星接时，线电压的最大值是相电压有效值的（）倍。
(A) ；(B)1 ；(C) ；(D) 。
答案:D11.主变压器重瓦斯动作是由于（）造成的。
(A)主变压器两侧断路器跳闸；(B)220kV 套管两相闪络；(C)主变压器内部高压侧绕组严重匝间短路；(D)主变压器大盖着火。
答案:C12.交流测量仪表所指示的读数是正弦量的（）。
(A) 有效值；(B)最大值；(C)平均值；(D)瞬时值。
答案:A13.由铁磁材料构成的磁通集中通过的路径称为（）。

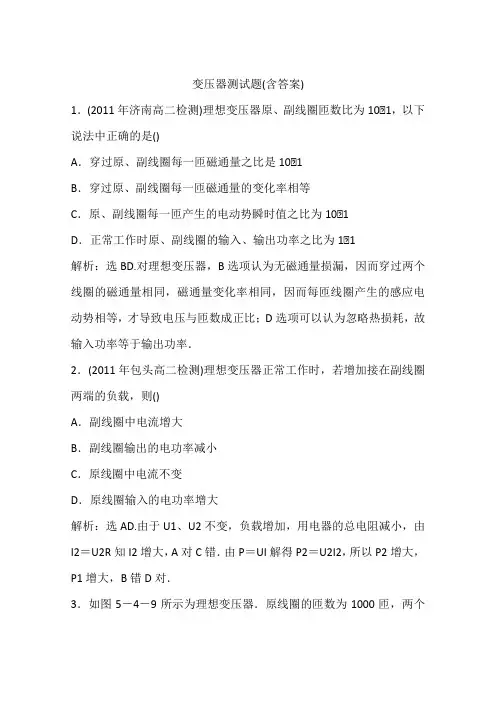

变压器测试题(含答案)
变压器测试题(含答案)1．(2011年济南高二检测)理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是()A．穿过原、副线圈每一匝磁通量之比是10∶1B．穿过原、副线圈每一匝磁通量的变化率相等C．原、副线圈每一匝产生的电动势瞬时值之比为10∶1D．正常工作时原、副线圈的输入、输出功率之比为1∶1解析：选BD.对理想变压器，B选项认为无磁通量损漏，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比；D选项可以认为忽略热损耗，故输入功率等于输出功率．2．(2011年包头高二检测)理想变压器正常工作时，若增加接在副线圈两端的负载，则()A．副线圈中电流增大B．副线圈输出的电功率减小C．原线圈中电流不变D．原线圈输入的电功率增大解析：选AD.由于U1、U2不变，负载增加，用电器的总电阻减小，由I2＝U2R知I2增大，A对C错．由P＝UI解得P2＝U2I2，所以P2增大，P1增大，B错D对．3．如图5－4－9所示为理想变压器．原线圈的匝数为1000匝，两个副线圈n2＝50匝，n3＝100匝，L1是“6V2W”的小灯泡．L2是“12V4W”的小灯泡，当n1接上交变电压时，L1、L2都正常发光，那么原线圈中的电流为()图5－4－9A.160AB.130AC.120AD.110A解析：选C.P出＝2W＋4W＝6W，由P入＝P出，得I1U1＝6W，又U1U2＝n1n2，所以U1＝n1n2U2＝100050×6V＝120V，所以I1＝6120A＝120A．故正确答案为C.4.如图5－4－10所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，开关S断开．当S 接通时，以下说法中正确的是()图5－4－10A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大解析：选BCD.由于输入电压不变，所以当S接通时，理想变压器副线圈M、N两端输出电压不变．并联灯泡L2，总电阻变小，由欧姆定律知，流过R的电流增大，电阻上的电压UR＝IR增大．副线圈输出电流增大，根据输入功率等于输出功率I1U1＝I2U2得，I2增大，原线圈输入电流I1也增大．UMN不变，UR变大，所以UL1变小，流过灯泡L1的电流减小．5．如图5－4－11所示，一个变压器(可视为理想变压器)的原线圈接在220V的市电上，向额定电压为1.80×104V的霓虹灯供电，使它正常发光，为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12mA`时，熔丝就熔断．图5－4－11(1)熔丝的熔断电流是多大？(2)当副线圈电路中电流为10mA时，变压器的输入功率是多大？解析：(1)设原、副线圈上的电压、电流分别为U1、U2、I1、I2，根据理想变压器的输入功率等于输出功率，有U1I1＝U2I2，当I2＝12mA时，I1即为熔断电流，代入数据得I1＝0.98A.(2)设副线圈中的电流为I′2＝10mA时，变压器的输入功率为P1，根据理想变压器的输入功率等于输出功率，有P1＝I′2U2，代入数据，得P1＝180W.答案：(1)0.98A(2)180W一、选择题1．对理想变压器可作出的判断是()A．高压线圈匝数多、电流大、导线粗B．低压线圈匝数少、电流小、导线细C．高压线圈匝数多、电流大、导线细D．低压线圈匝数少、电流大、导线粗解析：选D.由变压规律U1U2＝n1n2高压线圈匝数多，由变流规律I1I2＝n2n1，匝数多的电流小，导线细；匝数少的电流大，导线粗，故选D.2．一台理想变压器的副线圈有100匝，输出电压为10V，则铁芯中磁通量的变化率的最大值为()A．10Wb/sB．14.1Wb/sC．0.14Wb/sD．28.2Wb/s解析：选C.由E＝n•ΔΦΔt知ΔΦΔt＝1nEm＝1100×102Wb/s＝0.14Wb/s.3．(2010年高考重庆卷)一输入电压为220V，输出电压为36V的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈．如图5－4－12所示，然后将原线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为()图5－4－12A．1100,360B．1100,180C．2200,180D．2200,360解析：选B.对新绕线圈的理想变压器，根据变压比公式得n1＝n3U1U3＝5×2201＝1100，同理，变压器烧坏前，n2＝n1U2U1＝1100×36220＝180，B正确．4．如图5－4－13所示，MN和PQ为两光滑的电阻不计的水平金属导轨，N、Q接理想变压器，理想变压器的输出端接电阻元件R、电容元件C，导轨上垂直放置一金属棒ab.今在水平导轨部分加一竖直向上的匀强磁场，则下列说法中正确的是(IR、Ic均为有效值)()图5－4－13A．若ab棒匀速运动，则IR≠0，Ic＝0B．若ab棒匀速运动，则IR＝0，Ic＝0C．若ab棒在某一中心位置两侧做往复运动，则IR≠0，Ic≠0D．若ab棒做匀加速运动，则IR≠0，Ic＝0解析：选BCD.ab匀速切割时产生恒定电动势，原线圈中有稳恒电流，副线圈不产生电磁感应现象，故副线圈电流为零，A错，B正确；若ab 棒在某一中心位置两侧做往复运动，原线圈中产生周期性变化的电流，副线圈产生电磁感应现象，副线圈电流不为零，电容器进行充放电，故C正确；当ab匀加速运动时，产生的电动势均匀增加，原线圈中电流均匀增加，产生的磁场均匀增强，副线圈中产生稳定的感应电动势，副线圈两端电压不变，因而电容器不会充放电．故D选项也正确．5．(2011年湛江市模拟)如图5－4－14所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦式交流电源，副线圈接入“220V,60W”灯泡一只，且灯泡正常发光．则()图5－4－14A．电流表的示数为32220AB．电源输出功率为1200WC．电流表的示数为3220AD．原线圈两端电压为11V解析：选C.副线圈电压U2＝220V，电流I2＝PU2＝311A，则原线圈两端电压U1＝201×U2＝4400V，电流I1＝120×I2＝3220A，所以电流表示数为3220A，选项A、D错误，C正确．电源输出功率为60W，选项B 错误．6．(2011年湛江高二检测)有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q调节，如图5－4－15所示，在副线圈两输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，则()图5－4－15A．保持Q的位置不动，将P向上滑动时，电流表的读数变大B．保持Q的位置不动，将P向上滑动时，电流表的读数变小C．保持P的位置不动，将Q向上滑动时，电流表的读数变大D．保持P的位置不动，将Q向上滑动时，电流表的读数变小解析：选BC.保持Q的位置不动，副线圈匝数不变，由U1U2＝n1n2知U2不变，当P向上滑动时，由I2＝U2R0＋R知I2减小，故电流表的读数变小，B正确，A错误；保持P的位置不动，将Q向上滑动时，副线圈的匝数增多，由U1U2＝n1n2知，U2增大，由I2＝U2R＋R0知I2增大，故I1增大，C正确，D错误．7.(2011年芜湖高二检测)如图5－4－16，电路中有四个完全相同的灯泡，额定电压均为U，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n1∶n2和电源电压U1分别为()图5－4－16A．1∶22UB．1∶24UC．2∶14UD．2∶12U解析：选C.设灯泡正常发光时的电流为I，则I1＝I，I2＝2I.由n1n2＝I2I1得n1n2＝21.由U1′U2＝n1n2得U1′＝n1n2U2＝2U.故U1＝4U，C正确．8．如图5－4－17甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是()图5－4－17A．线圈匝数n1＜n2，n3＜n4B．线圈匝数n1＞n2，n3＜n4C．甲图中的电表是电压表，输出端不可以短路D．乙图中的电表是电流表，输出端不可以断路解析：选BCD.甲图中原线圈并联在电路中，应为电压互感器，为降压变压器，n1＞n2，甲图中的电表为电压表；乙图中原线圈串联在电路中，为电流互感器，是升压变压器，n3＜n4，乙图中电表为电流表，故选项B、C、D正确．9．(2009年高考四川卷)如图5－4－18甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20Ω，R2＝30Ω，C为电容器．已知通过R1的正弦式交流电如图乙所示，则()图5－4－18A．交流电的频率为0.02HzB．原线圈输入电压的最大值为2002VC．电阻R2的电功率约为6.67WD．通过R3的电流始终为零解析：选C.由图象可知该交流电的周期为0.02s，所以频率为50Hz，A 错误；因为变压器输出电压最大值为20×1V＝20V，所以变压器原线圈电压的最大值为20×10V＝200V，B错误；R2的功率P2＝U2R2＝202302W＝6.67W，C正确；因为电容器可以通过交流电，所以电阻R3中的电流不是始终为零，D错误．二、非选择题10.如图5－4－19所示，自耦变压器输入端A、B接交流电源，其电压有效值UAB＝100V，R0＝40Ω，当滑动片处于线圈中点位置时，C、D 两端电压的有效值UCD为________V，通过电阻R0的电流有效值为________A.图5－4－19解析：当滑片处于线圈中点时由变压比公式得，UCD＝2UAB＝200V，通过R0的电流I＝UCD/R0＝5A.答案：200511．黑光灯是利用物理方法灭蛾杀虫的一种环保型设备，它发出的紫外线能够引诱害虫飞近黑光灯，然后被黑光灯周围的交流高压电网“击毙”．图5－4－20如图5－4－20是高压电网的工作电路，高压电网是利用变压器将有效值为220V的交流电压变成高压，高压电网相邻两极间距离为0.5cm，已知空气在常温常压下的击穿电压为6220V/cm，为防止空气被击穿而造成短路，变压器的次、初级线圈匝数比不得超过多少？解析：电网两极间电场可看做匀强电场Um＝Emd由题意，空气被击穿时Em＝6220V/cm由理想变压器电压关系U1mUm＝n1n2由峰值与有效值关系U1m＝2U1由以上各式：得n1n2＝110.所以次、初级线圈匝数比不得超过10∶1.答案：10∶112．如图5－4－21所示理想变压器输入的交流电压U1＝220V，有两组副线圈，其中n2＝36匝，标有“6V9W”、“12V12W”的电灯分别接在两副线圈上均正常发光，求：图5－4－21(1)原线圈的匝数n1和另一副线圈的匝数n3；(2)原线圈中电流I1.解析：(1)由于两灯泡均正常发光，所以有U2＝6V，U3＝12V根据原、副线圈电压与匝数的关系，由U1U2＝n1n2，U2U3＝n2n3得n1＝U1U2n2＝2206×36＝1320(匝)，n3＝U3U2n2＝126×36＝72(匝)．(2)由于P入＝P出，P出＝P2＋P3，所以P入＝P2＋P3，即I1U1＝P2＋P3，则I1＝P2＋P3U1＝9＋12220A≈0.095A.答案：(1)1320匝72匝(2)0.095A。

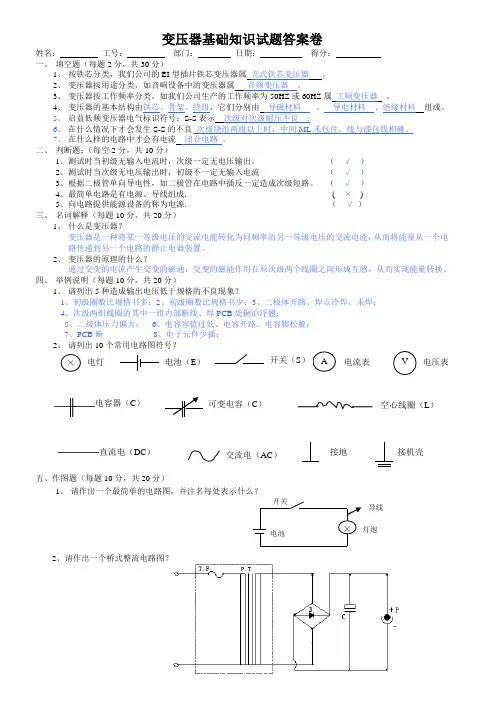

变压器基础知识试题答案
变压器基础知识试题答案卷姓名：工号：部门：日期：得分：一、填空题（每题2分，共30分）1、按铁芯分类，我们公司的EI型插片铁芯变压器属壳式铁芯变压器。
2、变压器按用途分类，如音响设备中的变压器属音频变压器。
3、变压器按工作频率分类，如我们公司生产的工作频率为50HZ或60HZ属工频变压器。
4、变压器的基本结构由铁芯、骨架、绕组，它们分别由导磁材料、导电材料、绝缘材料组成。
5、启益低频变压器电气标识符号：S-S表示次级对次级耐压不良;6、在什么情况下才会发生S-S的不良次级绕组两组以上时，中间ML未包住，线与漆包线相碰。
7、在什么样的电路中才会有电流闭合电路。
二、判断题：（每空2分，共10分）1、测试时当初级无输入电流时，次级一定无电压输出。
（√）2、测试时当次级无电压输出时，初级不一定无输入电流（√）3、根据二极管单向导电性，如二极管在电路中插反一定造成次级短路。
（√）4、最简单电路是有电源、导线组成. ( ×)5、向电路提供能源设备的称为电源. （√）三、名词解释（每题10分，共20分）1、什么是变压器？变压器是一种将某一等级电压的交流电能转化为同频率的另一等级电压的交流电能，从而将能量从一个电路传递到另一个电路的静止电器装置。
2、变压器的原理的什么？通过交变的电流产生交变的磁通，交变的磁能作用在原次级两个线圈之间形成互感，从而实现能量转换。
四、举例说明（每题10分，共20分）1、请列出5种造成输出电压低于规格的不良现象？1、初级圈数比规格书多；2、初级圈数比规格书少；3、二极体开路、焊点冷焊、未焊；4、次级两组线圈的其中一组内部断线、焊PCB处铜泊浮翘；5、二级体压力偏大；6、电容容值过低、电容开路、电容脚松脱；7、PCB断8、电子元件少插；2、请列出10个常用电路图符号？五、作图题（每题10分，共20分）1、2、请作出一个桥式整流电路图？电流表电压表电灯电池（E）可变电容（C）空心线圈（L）交流电（AC）接地接机壳。
《变压器》复习试题(附含答案解析)
《变压器》复习题一、单项选择题1．变压器是一种（D）的电气设备，它利用电磁感应原理将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。
A．滚动 B．运动 C．旋转 D．静止3．电力变压器按冷却介质可分为（A）和干式两种。
A．油浸式 B．风冷式 C．自冷式 D．水冷式4．变压器的铁芯是（A）部分。
A．磁路 B．电路 C．开路 D．短路5．变压器铁芯的结构一般分为（C）和壳式两类。
A．圆式 B．角式 C．心式 D．球式6．变压器（C）铁芯的特点是铁轭靠着绕组的顶面和底面，但不包围绕组的侧面。
A．圆式 B．壳式 C．心式 D．球式7．变压器的铁芯一般采用（C）叠制而成。
A．铜钢片 B．铁（硅）钢片 C．硅钢片 D．磁钢片9．变压器的铁芯硅钢片（A）。
A．片厚则涡流损耗大，片薄则涡流损耗小B．片厚则涡流损耗大，片薄则涡流损耗大C．片厚则涡流损耗小，片薄则涡流损耗小D．片厚则涡流损耗小，片薄则涡流损耗大10．电力变压器利用电磁感应原理将（A）。
A．一种电压等级的交流电转变为同频率的另一种电压等级的交流电B．一种电压等级的交流电转变为另一种频率的另一种电压等级的交流电C．一种电压等级的交流电转变为另一种频率的同一电压等级的交流电D．一种电压等级的交流电转变为同一种频率的同一电压等级的交流电11．关于电力变压器能否转变直流电的电压，下列说法中正确的是（B）。
A．变压器可以转变直流电的电压B．变压器不能转变直流电的电压C．变压器可以转变直流电的电压，但转变效果不如交流电好D．以上答案皆不对12．绕组是变压器的（A）部分，一般用绝缘纸包的铜线绕制而成。
A．电路 B．磁路 C．油路 D．气路13．根据高、低压绕组排列方式的不同，绕组分为（A）和交叠式两种。
A．同心式 B．混合式 C．交叉式 D．异心式14．对于（A）变压器绕组，为了便于绕组和铁芯绝缘，通常将低压绕组靠近铁芯柱。
A．同心式 B．混合式 C．交叉式 D．异心式15．对于（D）变压器绕组，为了减小绝缘距离，通常将低压绕组靠近铁轭。
电力变压器基础试题(含答案)
1. 变压器是一种静止的电气设备，它利用（）将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。
A、电路原理B、电力原理C、电磁感应原理D、电工原理答案：C2. 变压器是一种（）的电气设备，它利用电磁感应原理将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。
A、滚动B、运动C、旋转D、静止答案：D3. 电力变压器按冷却介质可分为（）和干式两种。
A、油浸式B、风冷式C、自冷式D、水冷式答案：A4. 仪用互感器分（）两种。
A、电力变压器和电流互感器B、电流互感器和电压互感器C、特种互感器和电流互感器D、特种互感器和电压互感器答案：B5. 变压器铁芯的结构一般分为（）和壳式两类。
A、圆式B、角式C、心式D、球式答案： C6. 变压器的铁芯是（）部分。
A、磁路B、电路C、开路D、短路答案：A7. 变压器（）铁芯的特点是铁轭不仅包围绕组的顶面和底面，而且还包围绕组的侧面。
A、圆式B、壳式C、心式D、球式答案： B8. 由于（）铁芯结构比较简单，绕组的布置和绝缘也比较容易，因此被我国电力变压器主要采用。
A、圆式B、壳式C、心式D、球式答案：C9. 绕组是变压器的电路部分，一般用绝缘（）A、铜线B、铝线C、铁线D、钢线答案： A10. 变压器的冷轧硅钢片的厚度有0.35、0.30、（）mm等多种。
A、0.27B、0.37C、0.47D、0.57答案： A11. 为了供给稳定的电压、控制电力潮流或调节负载电流，均需对变压器进行（）调整。
A、电压B、电流C、有功D、无功答案： A12. 变压器中，一般情况下是在（）上抽出适当的分接。
A、高压绕组B、中压绕组C、低压绕组D、第三绕组答案： A13. 根据高、低压绕组排列方式的不同，变压器绕组分为同心式和（）两种。
A、同心式B、混合式C、交叉式D、交叠式答案： D14. 变压器中，变换分接以进行调压所采用的开关，称为（）。
A、分接开关B、分段开关C、负荷开关D、分列开关答案：A15. 对于同心式绕组变压器，为了便于（），通常将低压绕组靠近铁芯柱。

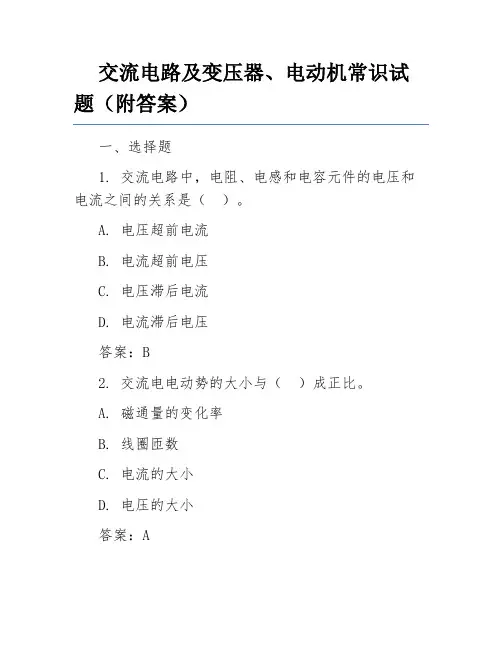

交流电路及变压器、电动机常识试题(附答案)
交流电路及变压器、电动机常识试题（附答案）一、选择题1. 交流电路中，电阻、电感和电容元件的电压和电流之间的关系是（）。
A. 电压超前电流B. 电流超前电压C. 电压滞后电流D. 电流滞后电压答案：B2. 交流电电动势的大小与（）成正比。
A. 磁通量的变化率B. 线圈匝数C. 电流的大小D. 电压的大小答案：A3. 变压器的一次侧和二次侧绕组之间互感现象称为（）。
A. 电感B. 电容C. 电磁感应D. 电阻答案：C4. 变压器的工作原理是利用（）。
A. 电流的磁效应B. 电磁感应C. 电容的耦合D. 电感的滤波答案：B5. 电动机的运行原理是利用（）。
A. 电流的磁效应B. 电磁感应C. 电容的耦合D. 电感的滤波答案：B6. 同步电动机的转速与（）同步。
A. 电源频率B. 电动势频率C. 磁场频率D. 转子频率答案：A7. 异步电动机的转差率与（）成正比。
A. 转速B. 电源频率C. 电动势频率D. 转矩答案：D8. 电动机的铭牌上所标的功率是指（）。
A. 输入功率B. 输出功率C. 额定功率D. 实际功率答案：C9. 电动机的效率与（）成正比。
A. 输出功率B. 输入功率C. 转速D. 负载答案：A10. 变压器的变压比等于（）。
A. 一次侧电压与二次侧电压的比值B. 一次侧电流与二次侧电流的比值C. 一次侧匝数与二次侧匝数的比值D. 一次侧功率与二次侧功率的比值答案：C二、填空题1. 交流电路中，电阻、电感和电容元件的电压和电流之间的关系是_______。
答案：电流超前电压2. 交流电电动势的大小与_______成正比。
答案：磁通量的变化率3. 变压器的一次侧和二次侧绕组之间互感现象称为_______。
答案：电磁感应4. 变压器的工作原理是利用_______。
答案：电磁感应5. 电动机的运行原理是利用_______。
答案：电磁感应6. 同步电动机的转速与_______同步。
答案：电源频率7. 异步电动机的转差率与_______成正比。
变压器运行检查试题及答案
变压器运行检查试题及答案姓名评分：一、单选题（每题2分,共30分）1.变压器储油柜的作用是保证油箱内总是充满（），并减小油面与空气的接触面。
A. 水B. 油C. 空气2.变压器的绕组一般用绝缘纸包的铜线或（）绕制而成。
A . 铝线 B. 绝缘 C. 硅钢片3.油浸式变压器的器身放置于装满变压器油的（）中。
A. 油枕B. 储油柜C. 油箱4.变压器二次绕组短路，一次绕组施加电压使其电流达到（）时，此时所施加的电压称为阻抗电压。
A. 最大值B. 最小值C. 额定值5.水冷却变压器的温升是指变压器所测量部位的温度与（）之差。
A. 周围环境温度B. 冷却器入口处水温C. 冷却器出口处水温6.电流互感器的额定二次电流一般为( ) 。
A. 5B. 10C. 157.变压器的高、低压绝缘套管由（）和绝缘部分组成。
A. 电缆B. 变压器油C. 带电部分8.在单相变压器的两个绕组中，与电源连接的一侧叫做( )。
A. 一次侧绕组B. 二次侧绕组C. 高压绕组D.低压绕组9.变压器按用途可分为电力变压器、特种变压器和（）。
A. 干式变压器B. 自耦变压器C.仪用互感器10.变压器调整电压的方法是从某一侧绕组上设置分接，以增加或切除一部分绕组的匝数，从而实现（）的方法。
A. 无级调整电压B. 有级调整电压C. 平滑调整电压11.电压互感器工作时，其二次侧不允许（）。
A. 短路B. 开路C. 接地12.变压器一次绕组加额定频率的额定电压，在给定的负载功率因数下，（）和二次负载电压之差与二次额定电压的比值称为变压器的电压调整率。
A. 二次空载电压B. 二次短路电压C. 一次额定电压13.国家标准规定，变压器在正常运行下（）过载运行。
A. 不允许B. 允许C. 不限制14.变压器的铁芯是变压器的（）部分。
A . 磁路 B. 电路 C.线圈15.变压器二次绕组短路，一次绕组施加电压使其电流达到额定值时，变压器从电源吸取的功率称为（）。
变压器十八项反措试题库附答案
变压器十八项反措试题库附答案一、单选题1.双母双分段接线，按双重化配置（）台母线电压合并单元，不考虑横向并列。
A、1B、2C、3D、4参考答案：D2.采用IEC61850-9-2点对点采样模式的智能变电站，一次设备未停役，仅某支路合并单元投入检修对母线保护产生了一定影响，下列说法不正确的是（）。
A、闭锁差动保护B、闭锁所有支路失灵保护C、闭锁该支路失灵保护D、显示无效采样值参考答案：B3.采用点对点直接采样模式的智能变电站，仅母线合并单元投入检修对母线保护产生了一定的影响，下列说法不正确的是（）A、闭锁所有保护B、不闭锁保护C、开放该段母线电压D、显示无效采样值参考答案：A4.变压器保护跳母联、分段断路器及闭锁备自投、启动失灵等可采用（）传输。
A、GOOSE点对点B、GOOSE网络C、电缆参考答案：B5.当合并单元投入检修，而保护装置未投入检修情况下，保护装置（）。
A、所有数据不参加保护逻辑计算B、部分数据参与保护逻辑计算C、全部数据参与保护计算D、保护逻辑不受影响6.除（）可采用硬压板外，保护装置应采用软压板，以满足远方操作的要求。
该压板投入时，上送带品质位信息，保护装置应有明显显示（面板指示灯和界面显示）。
A、主保护投退压板B、检修压板C、纵联保护投退压板D、零序保护投退参考答案：B7.某500kV智能变电站，5031、5032开关（5902出线）间隔停役检修时，必须将（）退出。
A、500kVI母母差检修压板B、500kVI母5031支路“SV接收”压板C、5031断路器保护跳本开关出口压板D、5902线线路保护5031支路“SV接收”压板参考答案：B8.以下（）保护出口一般使用组网实现。
A、跳高压侧开关B、跳中压侧开关C、跳低压侧开关D、闭锁低压备自投参考答案：D9.某220kV间隔智能终端检修压板投入时，相应母差（）。
A、强制互联B、强制解裂C、闭锁差动保护D、保持原来的运行状态参考答案：D10.某220kV间隔合并单元故障断电时，相应母差（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器试题问答及答案一、填空1.变压器工作原理的基础是（）定律。
电磁感应2.变压器二次绕组的额定电压是指变压器一次绕组加（），二次绕组的（）电压。
额定电压、空载线3.在变压器中，同时和一次绕组、二次绕组相交链的磁通称为（）,仅和一侧绕组交链的磁通称为（）。
主磁通的作用是（），漏磁通的作用是（）。
主磁通、漏磁通、传递能量、产生漏电抗压降4.一台变压器的额定频率为60Hz，现将它接到50Hz的电网上运行。
若电压和线圈匝数均不变，则铁芯中的磁通大约为原值的（）倍。
1.25.变压器铁芯导磁性能越好，其励磁电抗（），励磁电流（）。
越大、越小6.变压器的功能是将一种电压等级的交流电变为同（）的另一种电压等级的交流电。
频率7.为了避免制造和使用上的混乱，国家标准规定单相双绕组电力变压器连接组别只有（）一种。
II08.变压器额定电压下负载运行时，当负载电流增大时铜耗将（），铁耗将（）。
增大、不变9.三相变压器的联结组标号反映的是变压器高、低压侧对应（）之间的相位关系。
线电压10.两台变压器并联运行，第一台短路电压UKI=5%UN，第二台短路电压UKII=7%UN，负载时第（）台变压器先达到满载。
一二、单选1.三相变压器二次侧的额定电压是指一次侧加额定电压时二次侧的（）。
AA、空载线电压B、空载相电压C、额定负载时的线电压2.升压变压器一次绕组的每匝电动势（）二次绕组的每匝电动势。
AA、等于B、大于C、小于3.三相变压器的变比是指（）之比。
AA、一、二次侧相电动势B、一、二次侧线电动势C、一、二次侧线电压4.变压器的短路试验是在（）的条件下进行的。
CA、低压侧开路B、高压侧开路C、低压侧短路D、高压侧短路5.一台三相变压器的联结组别为Y,d11，其中d表示低压绕组作（）联结。
BA、星形B、三角形C、串联D、并联6.一台单相变压器U1N/U2N=220/110V，如果把一次侧接到110V的电源上运行，电源频率不变，则变压器的主磁通将（）。
BA、增大B、减小C、不变D、为零7.变压器的电压与频率都增加5℅时，穿过铁芯线圈的主磁通（）。
CA、增加B、减少C、基本不变8.一台50Hz的变压器接到60Hz的电网上，外加电压的大小不变，则励磁电流将（）。
BA、变大B、变小C、不变9.变压器空载电流小的原因是（）。
BA、一次绕组匝数多，电阻很大B、变压器的励磁阻抗很大C、变压器铁芯的电阻很大10.一台单相变压器进行短路试验，在高压侧达到额定电流测得的损耗和在低压侧达到额定电流测得的损耗（）。
BA、不相等B、相等C、折算后相等D、基本相等11.变压器并联条件中必须满足的条件是（）。
BA、变比相等B、联结组标号相等C、短路阻抗标么值相等12.变压器的空载损耗（）。
AA、主要为铁耗B、主要为铜耗C、全部为铜耗D、全部为铁耗13.并列运行的变压器，若电压比不同或联结组别不同则（）。
CA、各变压器负载分配不合理B、变压器短路时短路电流大C、变压器空载时就有环流D、基本无影响14.轻瓦斯动作后收集到的气体为无色无味不易燃的气体时，则可判断变压器内部（）。
DA、相间短路B、铁心片间短路C、单相接地D、无故障15.当变压器二次侧电流增加到额定值时，如果要保持二次侧电压不变，即△U=0，那么负载性质应为（）。
DA、电阻电感性负载B、纯电阻负载C、纯感性负载D、电阻电容性负载16.变压器负载呈容性，负载增加时，二次侧电压（）。
CA、呈上升趋势B、不变C、可能上升或下降17.一台接在电网上的电力变压器，获得最高效率的条件是（）。
CA、满载B、铜耗小于铁耗C、铜耗等于铁耗D、轻载18.一台变比为k=10的变压器，从低压侧作空载实验，求得二次侧的励磁阻抗标幺值为16，则一次侧的励磁阻抗标幺值为（）。
AA、16B、1600C、0.1619.一台单相变压器额定电压为220/110V，Y，y0接法。
在高压侧作短路实验，测得的短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）。
AA、0.06B、0.03C、0.12D、0.24A20.联接组标号不同的变压器不能并联运行，是因为（）。
BA、电压变化率太大B、空载环流太大C、负载时励磁电流太大D、不同联接组标号的变压器变比不同21.两台变压器并联运行时，其负载系数与短路阻抗（）。
BA、大小成反比B、标幺值成反比C、标幺值成正比22.变压器并联运行时，在任何一台变压器不过载情况下，若各台变压器短路阻抗标幺值不等，则（）。
AA、变压器设备利用率<1B、变压器设备利用率=1C、变压器设备利用率>123. A、B两台变压器额定容量均为100kVA，额定电压和联结组均相同，A台短路阻抗标幺值ZkA=0.05，B台短路阻抗标幺值ZkB=0.06，当它们并联运行时，如果SA=100kVA，则（）。
CA、 SB=120kVAB、SB=100kVAC、SB=83.3kVA24.如将额定电压为220/110V的变压器的低压边误接到220V电压，则励磁电流将（）。
CA、不变B、增大一倍C、增加很多倍25.三相变压器不宜采用Y，y联接组，主要是为了避免（）。
BA、线电动势波形发生畸变B、相电动势波形发生畸变C、损耗增大D、有效材料的消耗增大26.变压器铁耗与铜耗相等时效率最大，设计电力变压器时应使铁耗（）铜耗。
AA、大于B、小于C、等于27.变压器油在变压器内主要起 ( )作用。
AA、冷却和绝缘B、消弧C、润滑D、填补28.变压器温度升高时，绝缘电阻测量值（）。
AA、降低B、增大C、不变D、既有可能增大也有可能降低29. 电源电压不变，频率增加一倍，变压器绕组的感应电动势( )。
AA、增加一倍B、不变C、略有增加30.当发现变压器本体油的酸价（）时，应及时更换净油器中的吸附剂。
DA、下降B、减小C、变小D、上升31.变压器油中的（）对油的绝缘强度影响最大。
CA、凝固点B、粘度C、水分D、硬度32.变压器油中含微量气泡会使油的绝缘强度（）。
DA、不变B、升高C、增大D、下降33.变压器中主磁通是指在铁心中成闭合回路的磁通漏磁通是指（）。
BA、在铁心中成闭合回路的磁通B、要穿过铁心外的空气或油路才能成为闭合回路的磁通C、在铁心柱的中心流通的磁通D、在铁心柱的边缘流通的磁通34.变压器运行时，温度最高的部位是（）。
AA、铁芯B、绕组C、上层绝缘油D、下层绝缘油35. 变压器套管是引线与（）间的绝缘。
CA、高压绕组B、低压绕组C、油箱D、铁芯36.绕组对油箱的绝缘属于变压器的（）。
BA、外绝缘B、主绝缘C、纵绝缘D、次绝缘37.变压器正常运行时的声音是（）。
BA、断断续续的嗡嗡声B、连续均匀的嗡嗡声C、时大时小的嗡嗡声D、无规律的嗡嗡声38.变压器铁芯应在（）的情况下运行。
BA、不接地B、一点接地C、两点接地D、多点接地39.变压器经真空注油后，其补油应（）。
BA、从变压器下部阀门注入B、经储油柜注入C、经过真空滤油机从变压器下部注入D、从放油阀注入40.变压器套管等瓷质设备，当电压达到一定值时，这些瓷质设备表面的空气发生放电，叫做（）。
DA、气体击穿B、气体放电C、瓷质击穿D、沿面放电41.变压器发生外部短路时，首先动作的是（）。
AA、过流保护B、过负荷保护C、差动保护42.瓦斯保护是变压器内部故障的（）保护。
BA、后备B、主要C、一般D、唯一43.变压器铁心采用相互绝缘的薄硅钢片制造，主要目的是为了降低（）。
CA、铜耗B、杂散损耗C、涡流损耗D、磁滞损耗44.只能作为变压器的后备保护的是（）保护。
BA、瓦斯B、过电流C、差动D、过负荷45.在有载分接开关中，过渡电阻的作用是（）。
CA、限制分头间的过电压B、熄弧C、限制切换过程中的循环电流D、限制切换过程中的负载电流46.两台变比不同的变压器并联接于同一电源时，由于二次侧（）不相等，将导致变压器二次绕组之间产生环流。
AA、绕组感应电动势B、绕组粗细C、绕组长短D、绕组电流47.变压器油的酸价(酸值)随使用时间的增长而（）。
BA、不变B、增高C、下降D、减小48.变压器运行会有嗡嗡的响声，主要是（）产生的。
DA、整流、电炉等负荷B、零、附件振动C、绕组振动D、铁芯片的磁滞伸缩49.变压器温度升高时，绕组直流电阻测量值（）。
BA、降低B、增大C、不变D、既有可能增大也有可能降低50、变压器空载试验损耗中占主要成分的损耗是（）。
BA、铜损耗B、铁损耗C、附加损耗D、介质损耗51.三相电力变压器测得绕组每相的直流电阻值与其他相绕组在相同的分接头上所测得的直流电阻值比较，不得超过三相平均值的（）%为合格。
BA、±1.5B、±2C、±2.5D、±;352.三相电力变压器一次接成星形，二次接成星形的三相四线制，其相位关系为时钟序数12，其联接组标号为（）。
AA、Y,yn0B、Y,dn11C、D,yn0D、D,yn1153.通过变压器的（）数据可以求得阻抗电压。
DA、空载试验B、电压比试验C、耐压试验D、短路试验54.油浸电力变压器的气体保护装置轻气体信号动作，取气体分析，结果是无色、无味、不可燃，色谱分析为空气，这时变压器（）。
BA、心须停运B、可以继续运行C、不许投入运行D、要马上检修55.一台变压器的负载电流增大后，引起二次侧电压升高，这个负载一定是（）。
BA、纯电阻性负载B、电容性负载C、电感性负载D、空载56.变压器负载试验时，变压器的二次绕组短路，一次绕组分头应放在（）位置。
BA、最大B、额定C、最小D、任意57.测定变压器油的闪点，实际上就是测定（）。
BA、油的蒸发度B、油的蒸发度和油内挥发成份C、油的燃烧温度D、油内的水分和挥发成份58.1600kVA以上的电力变压器直流电阻的标准是各相间的差别不应大于三相平均值的2%，无中性点引出时线间差别不应大于三相平均值的1%，变压器大修后应测量（）的直流电阻。
AA、所有各分头B、中间分头C、匝数最多分头D、最末分头59.固体介质的沿面放电是指沿固体介质表面的气体发生放电，沿面闪络是指沿面放电贯穿两电极间，介质所处电场越均匀，沿面放电电压（）。
AA、越高B、越低C、越小D、为零60.变压器的故障性质为木质故障时，说明运行中的变压器轻瓦斯保护动作收集的为（）气体。
AA、黄色不易燃B、无色易燃气体C、蓝色易燃气体D、粉色气体三、判断1.油浸变压器的绝缘属于A级绝缘，其运行时的最高温度不得超过110摄氏度。
×（最高温度不得超过105摄氏度）2.变压器吊芯大修时，当空气相对湿度大于75%时，器身不应起吊。
√3.变压器分接开关上标有I、 II、 III三个标志，现运行位置为II，低压侧电压偏低时，应将分接开关由II调到I。
