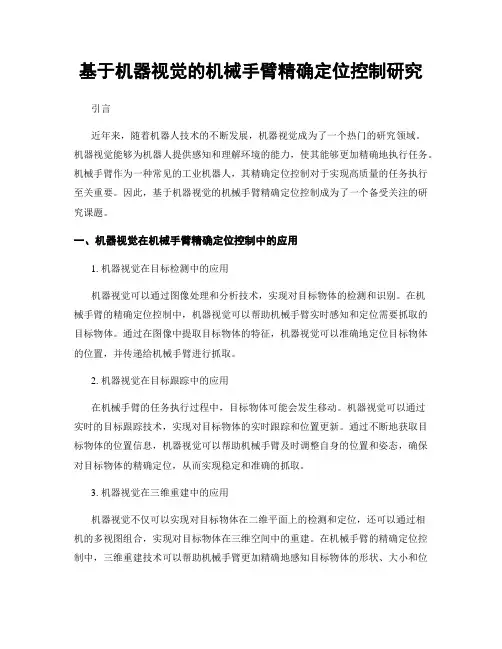

基于机器视觉的机械手臂精确定位控制研究
基于机器视觉的机械手臂精确定位控制研究引言近年来，随着机器人技术的不断发展，机器视觉成为了一个热门的研究领域。
机器视觉能够为机器人提供感知和理解环境的能力，使其能够更加精确地执行任务。
机械手臂作为一种常见的工业机器人，其精确定位控制对于实现高质量的任务执行至关重要。
因此，基于机器视觉的机械手臂精确定位控制成为了一个备受关注的研究课题。
一、机器视觉在机械手臂精确定位控制中的应用1. 机器视觉在目标检测中的应用机器视觉可以通过图像处理和分析技术，实现对目标物体的检测和识别。
在机械手臂的精确定位控制中，机器视觉可以帮助机械手臂实时感知和定位需要抓取的目标物体。
通过在图像中提取目标物体的特征，机器视觉可以准确地定位目标物体的位置，并传递给机械手臂进行抓取。
2. 机器视觉在目标跟踪中的应用在机械手臂的任务执行过程中，目标物体可能会发生移动。
机器视觉可以通过实时的目标跟踪技术，实现对目标物体的实时跟踪和位置更新。
通过不断地获取目标物体的位置信息，机器视觉可以帮助机械手臂及时调整自身的位置和姿态，确保对目标物体的精确定位，从而实现稳定和准确的抓取。
3. 机器视觉在三维重建中的应用机器视觉不仅可以实现对目标物体在二维平面上的检测和定位，还可以通过相机的多视图组合，实现对目标物体在三维空间中的重建。
在机械手臂的精确定位控制中，三维重建技术可以帮助机械手臂更加精确地感知目标物体的形状、大小和位姿。
通过获得更全面和准确的目标物体信息，机器人可以更好地执行抓取任务，避免碰撞和误判。
二、精确定位控制算法研究与应用1. 基于特征匹配的精确定位控制算法特征匹配是一种常见的机器视觉算法，它通过提取目标物体的特征点，并在图像中进行匹配，从而实现对目标物体的精确定位。
在机械手臂的精确定位控制中，特征匹配算法可以帮助机械手臂准确地定位目标物体的位置和姿态。
通过将机器视觉的检测结果与机械手臂的控制指令相结合，可以实现对机械手臂的实时控制和调整。
基于单目视觉的移动机器人SLAM问题的研究共3篇
基于单目视觉的移动机器人SLAM问题的研究共3篇基于单目视觉的移动机器人SLAM问题的研究1近年来，随着移动机器人的普及和应用范围的拓展，SLAM问题逐渐成为智能机器人领域研究的热点之一。
其中，基于单目视觉的移动机器人SLAM问题在实际应用中具有广泛的应用价值和发展前景。
基于单目视觉的移动机器人SLAM问题是指通过移动机器人的单目摄像头获取场景信息，并将其转化为机器人自身的位姿和场景信息，以实现对未知环境的建图和定位。
相比于传统的激光、视觉双目或多目视觉SLAM方法，单目视觉具有成本低、易于集成、信息获取范围广等优势。
因此，其研究具有极为重要的意义。
在基于单目视觉的移动机器人SLAM问题的研究中，主要包括以下几个方面的内容。
一、摄像头标定在基于单目视觉的移动机器人SLAM问题中，摄像头标定是必不可少的步骤。
通过对摄像头的本质矩阵、畸变系数等参数进行标定，可以精确地计算出摄像头的真实参数，以保证后续场景信息提取和位姿计算的准确性。
二、特征提取与匹配在单目视觉SLAM中，为了准确提取场景信息，需要对场景中的特征点进行提取。
目前常用的特征点提取方法包括SIFT、SURF、ORB等。
提取到的特征点可用于匹配图像、计算位姿等，从而实现多帧图像之间的场景恢复。
三、位姿计算位姿计算是基于单目视觉的移动机器人SLAM问题中的核心环节。
在该过程中，需要结合相邻帧之间的位置信息，使用迭代最近点（ICP）算法等进行位姿计算，并将计算结果传递给后续流程。
四、地图构建在基于单目视觉的移动机器人SLAM问题中，地图构建是将抽象的位姿、特征点等信息融合到一个实际的环境中的过程。
在此过程中，需要根据机器人经过的路径和位姿计算结果，以及提取出的场景特征点，构建出一个实际的地图，并将其传递到下一步操作中。
基于单目视觉的移动机器人SLAM问题的研究现状不断发展，已经形成了比较完善的技术体系。
其中，基于深度学习的方法已经成为研究的热点之一。
AGV视觉导航设计方案-经典
AGV搬运机器人视觉导航方案AGV（Automated Guided Vehicle，AGV）作为现代制造系统中的物料传送设备已经得到了广泛应用。
从理论上看，视觉导引AGV具有较好的技术应用前景，然而其却没能像电磁导引和激光导引AGV 那样广泛使用，主要问题在于视觉导引技术在实时性、鲁棒性和测量精度方面还有待进一步突破。
由多个AGV 单元组成的AGV 系统（Automated Guided Vehicle System，AGVS）配有系统集成控制平台，对AGV 的作业过程进行监管和优化，例如，创建任务、地图生成、发出搬运指令、控制AGV 的运行路线、跟踪传送中的零件以与多AGV 的任务规划和调度。
将AGV 与外部自动化物流系统、生产管理系统有机结合，对系统内每台AGV 合理地分配当前任务、选择最佳路径、实时图形监控、管理运行安全，实现信息化的管理和生产，方便地构成由调配中心计算机控制的自动化生产线、自动仓库和全自动物流系统。
目前视觉导引方式主要方法有基于局部视觉和全局视觉两种方法。
基于视觉导引的AGV 还没有大规模产业化，但其潜在的市场前景使其成为近几年来国内外AGV 研究的热点。
全局视觉导引方法是将摄像机安装在天花板或者墙上，以整个工作环境为目标，对包括AGV、导引路径、障碍物等进行对象识别，对各个摄像机获取的图像进行基于特征的图像融合，得到全局地图。
在生成的全局地图中，每个AGV 单元，导引线，障碍物的绝对坐标都能够实时获取。
全局视觉方法相对于将摄像机安装在车体上的局部视觉方法，在多AGV 调度、障碍物检测（固定和移动）、避障、全局监测方面更具优势。
尤其是可以对AGV 和障碍物的特征进行分类，通过增强型的卡尔曼滤波方法进行运动估计，动态跟踪每一个目标的位置、速度。
但是这种方法要根据不同的现场环境，按照视野不被遮挡并覆盖整个工作空间的原则，根据摄像机放置算法决定摄像机的数目、安装位姿。
因此这张全局视觉方法仅仅适用于室内且空间较大的场合，而且导引精度较低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于视觉信息的移动机器人控制系统设计张绍磊，孙元义，李伟中国农业大学工学院，北京 100083E-mail: spacewords@摘要：本文介绍了一种自行开发的基于视觉信息的移动机器人系统设计方案。
以TMS320LF2407A作为控制系统核心控制器，采用视觉导航的方式，设计了机器人运动模糊控制算法，保证了控制的准确性，提高了控制的实时性。
通过实验验证，该系统运行良好。
关键词：DSP 移动机器人模糊控制1. 引言随着我国现代化农业技术的发展，对作业的精细化要求越来越高。
田间自主移动自动化设备在作物喷雾、变量施肥、自动除杂草等多方面具有巨大的应用前景，能够代替人类从事一些劳动强度大，对人体有害的工作，是现代农业机械智能化的一个重要的应用[1]。
本文所介绍的针对基于视觉信息的移动机器人平台采用四轮结构，前两轮驱动，后两轮从动的运动方式，靠前轮差速实现机器人转向。
系统的路径规划主要通过PC机来实现，底层的移动机器人主控CPU采用高性能数字信号处理器TMS320LF2407A。
基于视觉的运动控制算法大多采用PID算法。
但是机器人运动系统往往具有非线性、时变性等不确定性因素，并且由于控制参数较多，多个参数之间的相互影响，从而使常规PID控制器不能达到理想的控制效果。
本文中，采用模糊控制算法，它具有不依赖于精确的数学模型，易于实现对不确定系统及非线性系统的有效控制的优点。
同时，抗干扰能力也比较强，对于大时滞、非线性等复杂系统，能够取得满意的控制效果。
2. 移动机器人控制系统设计机器人系统根据视觉传感器获得的信息，控制机器人跟踪导航路径，实现机器人的自主导航运动的方式。
移动机器人整体结构框图如图1所示。
图 1 移动机器人整体结构- 1 -该系统主要由三部分组成：感知子系统，控制子系统和移动机构。
移动机器人控制系统是一个位置闭环系统．图像传感器实时采集田间变化信息，通过视频采集卡将信息传递给图像处理模块，图像处理后的导航信息发送到运动控制子系统，最后由运动控制子系统完成任务分配，协调控制各个驱动轮的转动，对机器人的位姿进行纠正，从而实现对机器人的闭环控制与路径跟踪。
2.1 机器人控制单元硬件结构移动机器人控制单元主要由微控制器、电机驱动模块、电流检测模块、键盘模块、通讯模块组成。
如图2所示。
图 2 机器人本体控制系统硬件结构图控制系统采用TMS320LF2407A作为核心控制器。
TMS320LF2407A采用改进的哈佛结构，30MIPS～40MIPS（百万条指令每秒）的处理速度，同时采用四级流水线结构，支持多指令的单周期执行，使得在系统控制中可以运行很复杂的算法。
此外，它还提供强大的电机控制外围设备和大容量片内存储器，支持16路脉宽调制（PWM）输出通道，16通道双10位模数转换(ADC)输入，16位串行通信接口（SCI）等强大外设。
本系统中采用SCI接收系统导航信息，通过DSP比较单元产生PWM信号对驱动电机进行控制[2]。
电机控制是机器人运动控制和行为决策的基础。
电机驱动系统示意图如图3所示。
由TMS320LF2407A比较单元控制的2路PWM信号经过TLP521-2高速光耦进行光电隔离，经过PWM逻辑控制电路，在硬件上保证H桥驱动电路上下桥臂不会同时导通，再通过栅极驱动电路，提高场效应管的栅极驱动电压，最后由4个N沟场效应管IRF540N组成的H桥驱动电路驱动直流电机。
通过调整PWM 信号及其占空比就可以改变电机的方向和转速。
图 3 电机驱动系统示意图移动机器人，尤其是在田间工作的移动机器人常常会因为机械故障、负荷过大等原因，使电机处于静止状态或者电机速度达不到设计的给定速度，发生堵转等现象。
由于电机的驱动转矩不能无限增大，当电枢电流超过了其所能承受的最大电流时，就会导致电机线圈绕组 - 2 -烧毁。
为了保护电机，在电机回路中串入0.05欧的精密电阻，以电阻上压降来反映电路电流的大小。
在这里采用MAX472电流电压转换器来实现电流的检测，保证电流检测电路能适应大范围电流的测量。
2.2 控制系统程序结构系统控制软件的设计采用模块化编程的思想。
DSP程序主要由系统初始化模块、模数转换模块、串口通讯模块、运动控制模块、键盘服务模块等几部分组成。
本试验采用的集成开发、调试环境是TI公司的CCS2.20。
采用C语言和汇编语言混合编程的方法，提高了软件开发的速度和可读性，同时兼顾了代码的效率。
系统的软件框架如图4所示。
图 4 系统软件框架图主程序调用初始化程序，对系统的系统寄存器进行正确的配置；键盘中断服务程序，主要是用来完成对机器人的手动操作，包括机器人的前进、后退、转弯、停止等操作，同时可以进行手动控制和自动控制的切换；模数转换程序通过ADC 中断完成对电流信号和角度传感器的采样处理；串行通信程序通过接收中断来完成和PC机的通讯，接收图象处理单元的视觉控制信息，主要是航向角度偏差以及位移偏置偏差。
2.3 机器人运动控制算法[3,4,5]当机器人在视觉信息下以预设速度运行时，由于各种原因的影响，机器人与参考路径会产生偏差，包括航向角度偏差以及位移偏置偏差，具体如图5所示。
其中，S为机器人实际的位置，S1为被跟踪路径的起点，S2为被跟踪路径的终点。
图 5 移动机器人与导航路径的关系这里，我们规定，机器人方位角φ与路径方位角φr之间的误差可以表示为：- 3 -θ=φ−φr （1-1）机器人的实际位置S到跟踪路径S1S2的距离即位移偏置误差，对于它的正负，这里规定，当导航路径参考点位于机器人右方时，定义λ为正；当参考点位于机器人左方时，则定义λ为负。
本文设计了一个双输入单输出的模糊控制器，其输入参数主要是通过导航信息获得的位移偏置信息和导航角度误差信息，模糊控制器的输出变量是电机的控制增量，进而可以得到两轮的驱动电压控制量，从而对机器人进行控制。
1) 角度误差的模糊化角度误差θ被模糊化为六个词集{负大、负中、负小、零、正小、正中、正大}，分别表示为{ NB，NM，NS，ZE，PS，PM，PB }。
将角度误差分为7个等级，即θ的模糊论域为{-3，-2，-1，0，1，2，3}，并用三角隶属函数表示。
2) 位置误差的模糊化位置误差λ被模糊化为六个词集{负大、负中、负小、零、正小、正中、正大}，分别表示为{ LB，LM，LS，ZE，RS，RM，RB }。
将位置误差分为7个等级，即λ的模糊论域为{-3，-2，-1，0，1，2，3}，并用三角隶属函数表示。
3) 输出控制量的模糊化输出控制量电压控制增量被模糊化为六个词集{负大、负中、负小、零、正小、正中、正大}，表示为U={NB，NM，NS，ZE，PS，PM，PB}。
考虑到控制精度的要求，将输出量分为13个等级，即输出量模糊论域为{-6，-5，-4，-3，-2，-1，0，1，2，3，4，5，6}，并用三角隶属函数表示。
自主移动机器人的运动控制系统模糊控制规则设计描述了模糊控制器输入变量位置误差，角度误差和输出控制量之间的关系。
规则要求：当位置误差和角度误差较大的时候，机器人能够以最快的速度靠近导航路径，跟踪导航线。
当距离偏差和方位偏差较小的时候，控制模糊控制器的输出，防止系统超调。
兼顾移动机器人路径跟踪系统的稳定性和响应速度，本文归纳了49条控制规则，构成表1所示的控制规则表。
解模糊的方法有很多种，在这里采用最大隶属度法进行非模糊化，将控制量由模糊量转表1 模糊控制规则表- 4 -映射到控制对象所能接受的实际范围后，即可得到实际的车轮电压控制增量，进而控制车辆的转动，达到跟踪导航路径的目的。
3. 实验本文人工的在实验室环境下铺设了绿色路径，通过图像处理模块获得路径信息，在路径跟踪的过程中，采用模糊控制的策略，控制的实时性较好。
在实验中主要针对直线导航进行了测试，移动机器人在此时能够具有一定的跟踪精度，但由于受到图像处理速度的影响，机器人的行驶速度受到了限制。
而且由于路径跟踪过程中，运动轨迹基本上一直处在纠正状态，即在导航线附近运行，从而在一定程度上影响了跟踪的精度和速度。
系统在0.2m/s的低速运行时，在6m范围内的直线导航精度可以控制在±3cm之内。
4. 结论本文介绍了一种基于DSP（TMS320LF2407A）为核心控制器的移动机器人控制系统。
采用视觉导航的方式，使机器人运动的灵活性与自主性得到了增强；同时提出了一种视觉信息下的模糊控制算法，实现了机器人可靠的路径跟踪。
在实验室环境下，通过实验验证，控制系统工作稳定、可靠，具有一定的实用价值。
