最新机械零件的精度设计
机械加工精度设计举例
M27
Φ30 K5 E Φ35
Φ40
Φ30K5 E
(2) Φ35（与齿轮基准孔的配合）轴颈的尺寸公差带
齿轮精度等级为7级，则内孔尺寸公差为IT7 ，与其配合的轴 为IT6。此处属于小间隙的滑动配合且对定位精度要求高。
根据优先配合 ，选轴的基本偏差代号为g,则轴的公差带代号为Φ35g6
E
其配合代号为 Φ35H7/g6
6×26h5×32a11×6h8
Page 6
M27
Φ30 Φ35
Φ40
Φ30
(4) 为保证Φ30,Φ35, Φ28和M27轴线与A－B同轴，应规定它们的径向圆跳
动公差 齿轮精度为7级， tr= 0.3FP=0.3×0.038=0.011 按尺大小类比法，Φ35的径向圆跳动公差tr= 0.012， Φ30的径向圆
Page 1
1. 确定尺寸精度 （1） Φ30（与6级滚动轴承6306内圈配合）轴颈尺寸公差
该轴承的当量径向负荷P 1804 额定动负荷C 26700 0.067 0.07
属于轻负荷。
轴承工作时承受定向负荷作用。内圈与轴一起转 动，故内圈承受旋转负荷。查表得两轴颈的公差带代号为Φ30k6
E
Page 2
Φ30 Φ35
Φ40
Φ30
2. 确定几何公差
（1）与轴承内圈、齿轮内孔、花键毂配合轴颈表面采用包容要求 ；
（2） 与轴承内圈配合表面要求圆柱度公差，按6级轴承查 表, 得圆柱度 公差值为0.003。
（3）Φ40轴肩两端面对Φ30k6 两轴线的公共基准 A－B轴向圆跳
动公差，由表6.6查得0.006。
跳动公差tr= 0.011， Φ28的径向圆跳动公差tr= 0.010， M27的径向圆跳 动公差tr= 0.009.
精度设计知识点
精度设计知识点一、绪论1、机械精度设计的基础是误差理论和现行的有关标准。
2、标准的定义：标准是通过实践总结，经过科学验证和各方面协商，并经过主管部门批准，用以协调生产和消费、质量和成本的最佳方案。
3、标准的分类：（1）、基础标准。
（2）、产品标准。
（3）、方法标准。
（4）、安全标准和环境保护标准。
4、我国的标准分类：国家标准、行业标准、地方标准、企业标准四级5、基础标准包括：计量单位、术语、符号、优先系数、机械制图、公差与配合。
6、机械精度设计中的六个原则：（1）互换性原则（2）基准统一原则（3）传动链、测量链或尺寸链最短原则（4）变形最小原则（5）精度匹配原则（6）经济原则7、（1）互换性原则：指零部件在几何、功能等参数上能够彼此相互替换的性能，即统一规格的零部件，不需要任何挑选、调整或修配，就能装配（或更换）到机器上，并且符合使用性能要求。
（2）尺寸链越短，误差越小。
（3）经济性原则从以下几方面考虑：工艺性、合理的精度要求、合理选材、合理调整环节、提高整机使用寿命。
8、精度设计的方法：机械精度设计主要是机械零件的精度设计，包括轴系的精度设计、螺旋传动的精度设计、齿轮传动的精度设计、机械精度的动态特性分析及精度设计的可靠性评定等内容。
二、精度设计中的基础标准1、孔：工件的圆柱形内表面，也包括非圆柱形内表面（有两平形平面或切面形成的包容面）。
2、轴：工件的圆柱形外表面，也包括非圆柱形外表面（有两平形平面或切面形成的被包容面）。
3、极限制：经标准化的公差与偏差制度。
4、偏差：某一尺寸（实际尺寸、极限尺寸等）减去其基本尺寸所得的代数差。
5、极限偏差：上偏差和下偏差统称为极限偏差，可正、可负、可为0（1）上偏差：最大极限尺寸减去其基本尺寸所得的代数差。
（孔ES、轴es）（2）下偏差：最小极限尺寸减去其基本尺寸所得的代数差。
（孔EI、轴ei）6、实际偏差：实际尺寸减去其基本尺寸所得的代数差。
7、尺寸公差（简称公差）：是允许尺寸的变动量。
机械加工尺寸精度控制
机械加工尺寸精度控制一、摘要机械产品的各种零部件在进行了机械的运动设计、结构设计、强度和刚度设计后计算出了基本尺寸，接下来就要进行尺寸的精度设计。
为了使零件具有互换性，必须保证零件的尺寸、几何形状和相互位置以及表面特征技术要求的一致性。
就尺寸而言，互换性要求尺寸的一致性，但并不是要求零件都准确地制成一个指定的尺寸，而只要求尺寸在某一合理的范围内。
对于相互结合的零件，这个范围既要保证相互结合的尺寸之间形成一定的关系，以满足不同的使用要求，又要在制造上是经济合理的，这样就形成了“极限与配合”的概念。
“极限”用于协调机器零件使用要求与制造经济性之间的矛盾，“配合”则是反映零件组合时相互之间的关系。
二、极限与配合的基本术语及定义1、孔和轴1）孔 (hole)通常指工件的圆柱形内表面，也包括非圆柱形内表面（两平行平面或切面所形成的包容面），如图2.1所示零件的各内表面上D1、D2、D3、D4各尺寸都称为孔。
2）轴 (shaft)通常指工件的圆柱形外表面，也包括非圆柱形外表面（两平行平面或切面形成的被包容面），如图2.1所示零件的各外表面上d1、d2、d3各尺寸都称为轴。
极限与配合标准中的孔、轴都是由单一的主要尺寸构成，例如圆柱体的直径，键与键槽的宽度等。
图2.1 孔与轴2、有关尺寸、偏差和公差的术语和定义1）尺寸（size）以特定单位表示线性尺寸值的数值，称为尺寸。
如直径、半径、长度、宽度、高度、深度等都是尺寸。
在机械行业中，一般常用毫米（mm）作为特定单位。
2）基本尺寸(basic size)基本尺寸是设计时给定的尺寸，用D和d分别表示孔和轴的基本尺寸，如图2.2 (a)所示。
基本尺寸是从零件的功能出发，通过强度、刚度等方面的计算或结构需要，并考虑工艺方面的其它要求后确定的，一般应按标准尺寸(GB 2822—81)选取并在图样上标注。
由于在加工过程中存在着制造误差，而且在不同的应用条件对孔与轴的配合有不同的松紧要求，因此工件加工完成后所得的实际尺寸一般不等于其基本尺寸。

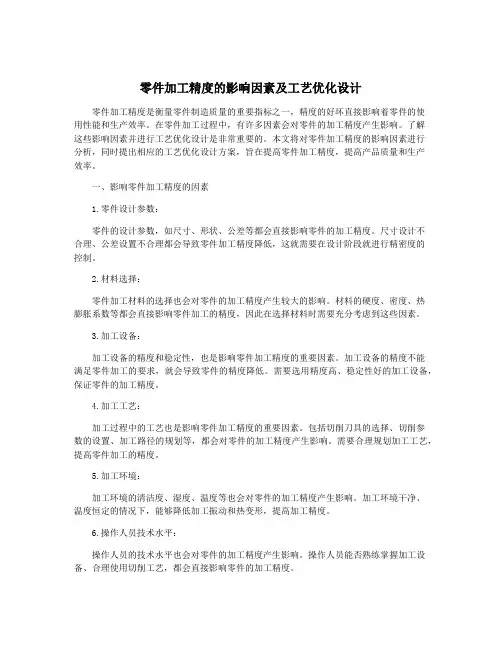

零件加工精度的影响因素及工艺优化设计
零件加工精度的影响因素及工艺优化设计零件加工精度是衡量零件制造质量的重要指标之一，精度的好坏直接影响着零件的使用性能和生产效率。
在零件加工过程中，有许多因素会对零件的加工精度产生影响。
了解这些影响因素并进行工艺优化设计是非常重要的。
本文将对零件加工精度的影响因素进行分析，同时提出相应的工艺优化设计方案，旨在提高零件加工精度，提高产品质量和生产效率。
一、影响零件加工精度的因素1.零件设计参数：零件的设计参数，如尺寸、形状、公差等都会直接影响零件的加工精度。
尺寸设计不合理、公差设置不合理都会导致零件加工精度降低，这就需要在设计阶段就进行精密度的控制。
2.材料选择：零件加工材料的选择也会对零件的加工精度产生较大的影响。
材料的硬度、密度、热膨胀系数等都会直接影响零件加工的精度，因此在选择材料时需要充分考虑到这些因素。
3.加工设备：加工设备的精度和稳定性，也是影响零件加工精度的重要因素。
加工设备的精度不能满足零件加工的要求，就会导致零件的精度降低。
需要选用精度高、稳定性好的加工设备，保证零件的加工精度。
4.加工工艺：加工过程中的工艺也是影响零件加工精度的重要因素。
包括切削刀具的选择、切削参数的设置、加工路径的规划等，都会对零件的加工精度产生影响。
需要合理规划加工工艺，提高零件加工的精度。
5.加工环境：加工环境的清洁度、湿度、温度等也会对零件的加工精度产生影响。
加工环境干净、温度恒定的情况下，能够降低加工振动和热变形，提高加工精度。
6.操作人员技术水平：操作人员的技术水平也会对零件的加工精度产生影响。
操作人员能否熟练掌握加工设备、合理使用切削工艺，都会直接影响零件的加工精度。
上述因素是影响零件加工精度的主要因素，了解这些因素并根据实际情况进行工艺优化设计是提高零件加工精度的关键。
二、工艺优化设计1.合理选择材料：在零件加工过程中，首先需要根据零件的使用要求和加工情况，选择合适的加工材料。
不同材料的物理性质和加工特性不同，选择合适的材料可以降低加工难度，提高加工精度。
机械零件设计中几何公差的合理选用
R ＯＣＣＵＰＡＴＩＯＮ2012 0338教学研究ESEARCH机械零件设计中几何公差的合理选用文／符 莎在机械零件设计中，零件的尺寸精度、表面质量和几何精度是影响产品质量的重要因素。
几何公差项目、公差原则、基准及公差值的合理选用，是保证零件设计精度、使用功能和产品质量的重要内容。
一、几何公差项目的选用几何公差项目的选用应遵循的原则是：在最大限度地满足零件功能要求的前提下，以最少的几何公差项目，获得较好的经济性。
首先要根据零件的结构特征和加工情况，零件的功能和精度要求来合理选用几何公差特征项目，同时要考虑几何公差项目的特点和检测方便性。
１．依据零件的结构特征和加工情况零件自身的结构特征限定了可选择的几何公差项目。
例如有平面要素的零件可选平面度、平行度误差，有曲面要素的零件可选面轮廓度；圆柱体零件可根据零件自身各要素选择轴线直线度、素线直线度、圆度、圆柱度、径向圆跳动误差；阶梯孔零件会有同轴度误差；零件上孔或轴的轴线会有位置度误差等。
在机械零件设计时，还应根据零件的加工和装配情况来选择几何公差项目。
例如在加工细长轴时中部较易产生变形，可以选择素线直线度或圆柱度来控制。
２．依据零件的功能和精度要求选择几何公差项目还应满足零件的功能和精度要求，主要考虑形位误差对零件的配合性质、装配互换性、工作精度、可靠性等影响。
设计时只有了解和明确所设计零件的使用性能，才能确定为保证这些性能必须选用的几何公差项目。
例如为保证一对锥齿轮的正确啮合传动，对箱体上安装锥齿轮轴的孔需要给出垂直度要求；车床主轴的旋转精度要求很高，应规定其前后颈的同轴度来保证主轴的精度要求等。
３．依据几何公差项目的特点和检测方便性在机械零件设计时，要充分考虑各几何公差项目的特点和它们之间的关系，在满足功能要求的前提下应尽量选用检测方法易行的项目来代替检测难度较大的几何公差项目。
（1）形状公差可控制某些其他形状公差。
形状公差中有些项目可以控制其他项目。
机械精度设计基础第6组未注尺寸公差
第六组
45120206 李志铭 45120208 宋欣燚 45120210 程勇 45120214 刘永勉
线性尺寸的未注公差
在零件图上，对于在车间一般加工条件下能够 保证的非配合线性尺寸（含倒圆半径、倒角高度尺 寸）的公差和极限偏差可以不标出，而采用 GB|T1804—2000 《一般公差线性尺寸的未注公差》 所规定的线性尺寸一般公差，以简化图样标注。
未注尺寸公差的分类
四个 公差
f mc v
等级
精密级
中等级
粗糙级
最粗级
未注尺寸公差标注
线性尺寸的未注公差要求应写在零件图的技术条件 中，采用GB|T1804—2000的标准号和公差等级符号 表示、例如选用中等级时，在图样上标注为：
线性尺寸的未注公差按GB/T 1804—m
谢谢观赏！
机械精度设计与检测
机械制造基础第三章形状和位置精度设计
■ 平行度
■ 线对线平行度
公差带是距离为公差值t且 平行于基准线，位于给定方 向上的两平行面之间的区域
被测轴线必须位于距离为公 差值0.1且在给定方向上平行 于基准轴线的两平行平面之间
■ 线对线平行度
▲如公差值前加注Φ，公差带 是直径为公差值t且平行于基准 线的圆柱内的区域
被测轴线必须位于直径为公 差值0.03且平行于基准轴线 的圆柱面内
■ GB /T1182-1996《形状和位置公差 通则、定义、符 号和图样表示法》
■ GB／T 1184-1996《形状和位置公差 未注公差值》 ■ GB／T 4249-1996《公差原则》 ■GB/T 1667l-1996《形状和位置公差最大实体要求，最
小实体要求和可逆要求》 ■ GB 1958-1980《形状和位置公差检测规定》
3.2 形状和位置公差
3.2.1 基本概念
■形状和位置误差的研究对象是机械零件的几何要素
△概念：几何要素是构成零件几何特征的点、线、面 的统称
△从不同角度对几何要素的分类
1．按存在的状态分类 ■实际要素：零件上实际存在的要素，通常用测量得到的
要素来代替。 ■理想要素：仅具有几何学意义的要素，即几何的点、线、
（0.03×0.05） ，且平行于基准要素的四棱柱的 区域。
A
■ 垂直度
■ 线对线垂直度
▲公差带是距离为公差值t且垂直于基准 面的两平行平面之间的区域
■ 线对面垂直度 ▲在给定方向上，公差带是距离为公差 值t且垂直于基准面的两平行平面之间 的区域
■ 线对面垂直度 ▲如公差值前加注Φ，则公差带是 直径为公差值t且垂直于基准面的 圆柱面内的区域
距离为t的两平行面。
2、测量方法Βιβλιοθήκη 不同 测量圆跳动时，零件绕基准轴线回转，零件和指
机械零件的设计余裕度
机械零件的设计余裕度
机械零件设计的余裕度是指在满足基本要求的情况下保留的一定容差尺寸，以保证生产和加工过程中的可控性和稳定性。
具体来说，余裕度包括以下几种：
1. 公差余量：即在设计尺寸与实际尺寸之间保留的公差值，以确保部件在实际加工中能够符合设计要求。
2. 额定余度：在使用寿命、负载、工作条件等方面考虑到的安全系数，用于保障机件的可靠性和稳定性，也可以称为“安全余裕度”。
3. 加工余量：加工中需要考虑到材料变形、毛坯尺寸误差等因素，保留一定的加工余量，以确保最终产品的精度。
4. 装配余量：多个零件在组装时需要保留一定的装配余量，以确保装配的精度和可靠性。
不同的机械零件需要考虑到不同的余裕度，具体到个体设计上需要根据实际情况进行调整。
