医用显示器的指标与选型解析

摘要医用显示器直接关系到临床影像诊断的准确性，笔者根据10几年来医院在PACS建设过程中的经验和教训，系统地总结了医用显示器的指标，根据医疗设备和数字影像的特点，对医用显示器的选择提供了建议，供相关医院借鉴。

关键词医用显示器；PACS；指标；选择

近年来，PACS系统因提供了强大的图像存储和传输、图像后处理技术以及数字图像融合技术，迅速取代了医用胶片成为医院影像诊断的主要载体。如何高保真地、最大限度地把检查设备提供的高分辨率的数字影像呈现给检查医生，为其提供高度清晰的细节分辨能力，与医用显示器的合理选择息息相关。通过十几年来的PACS系统建设，我们在医用显示器的使用方面积累了一定的经验[1]。

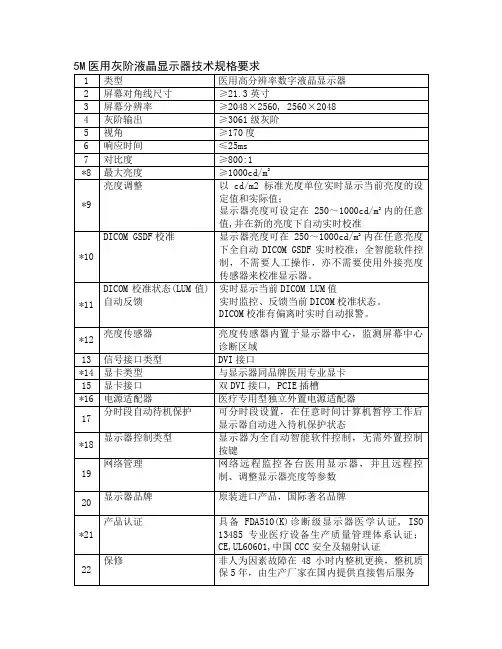

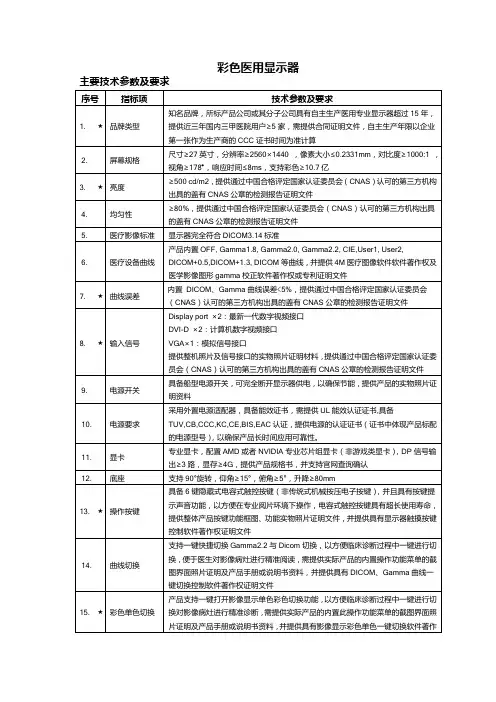

1 医用显示器的参数

1.1 灰阶

数字影像是由许多像素组合而成，每一个像素的光源，可以用不同的亮度级别显示，亮度级别越多，显示的数字影像的效果就越细腻。灰阶的计算：12-bit：212=4096。AAPM要求，医用显示器至少需要10bit以上灰阶，建议11bit以上。

1.2 分辨率

是指显示器所能显示的像素数量，单位面积内显示器显示的像素越多，画面就越清晰，其单位一般为M或MP，2MP=1200×1600；3MP=1536×2048；5MP=2048×2560。

1.3 亮度

显示亮度越高，人眼对灰阶的分辨能力也越强，可分辨灰阶也相应越多，但是这种变化为非线性增长，医用显示器现在已经可以达到1900cd/m2亮度。美国放射学会（ACR）要求，最小工作亮度为250cd/m2，理想亮度值400～500cd/m2。

1.4 響应时间

指显示器对输入影像信号的反应时间，一般是以毫秒（ms）来计算。医院显示器的响应时间需要小于40ms，但是只有响应时间在25ms以下时，才能够满足临床动态影像的实时播放。

1.5 成像稳定性

能够显示稳定的、一致的检查影像，是临床诊断至关重要的一环，医用显示
