湖北省宜昌市高中物理第二章恒定电流五串联电路和并联电路(2)练习(无答案)新人教版选修3_1
高中物理第二章恒定电流串联电路和并联电路基础达标新人教选修

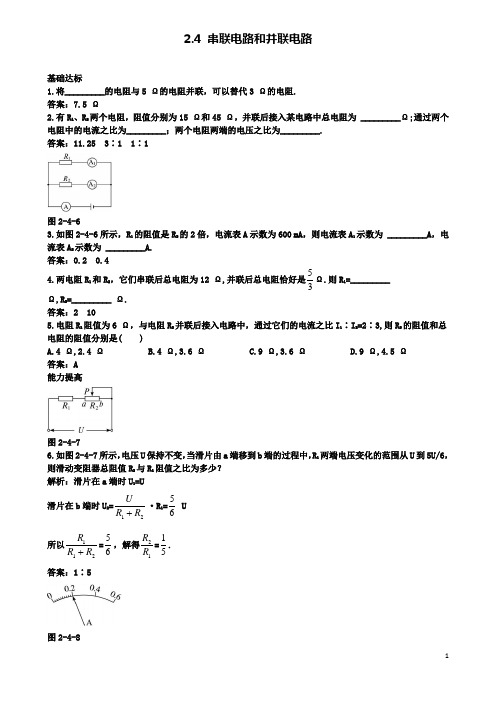

2.4 串联电路和并联电路基础达标1.将_________的电阻与5 Ω的电阻并联，可以替代3 Ω的电阻.答案：7.5 Ω2.有R 1、R 2两个电阻，阻值分别为15 Ω和45 Ω，并联后接入某电路中总电阻为 _________Ω;通过两个电阻中的电流之比为_________；两个电阻两端的电压之比为_________.答案：11.25 3∶1 1∶1图2-4-63.如图2-4-6所示，R 1的阻值是R 2的2倍，电流表A 示数为600 mA ，则电流表A 1示数为 _________A ，电流表A 2示数为 _________A.答案：0.2 0.44.两电阻R 1和R 2，它们串联后总电阻为12 Ω,并联后总电阻恰好是35Ω.则R 1=_________ Ω,R 2=_________ Ω.答案：2 105.电阻R 1阻值为6 Ω，与电阻R 2并联后接入电路中，通过它们的电流之比I 1∶I 2=2∶3,则R 2的阻值和总电阻的阻值分别是( )A.4 Ω,2.4 ΩB.4 Ω,3.6 ΩC.9 Ω,3.6 ΩD.9 Ω,4.5 Ω 答案：A能力提高图2-4-76.如图2-4-7所示，电压U 保持不变，当滑片由a 端移到b 端的过程中，R 1两端电压变化的范围从U 到5U/6，则滑动变阻器总阻值R 2与R 1阻值之比为多少？解析：滑片在a 端时U 1=U滑片在b 端时U 2=21R R U +·R 1=65 U 所以211R R R +=65，解得12R R =51. 答案：1∶5图2-4-87.一个量程为0.6 A 的电流表，其刻度盘如图2-4-8所示，现在此电流表两端并联一个电阻，其阻值等于该电流表内阻的1/4，使之成为一个新的电流表，用它去测量某一电路中的电流，指针指在“0.2”刻度上，则被测电路中的电流是_________ A.答案：1.0图2-4-98.如图2-4-9所示，R 1=7 Ω,R 2=3 Ω,可变电阻器R 3的最大阻值为6 Ω，求AB 两端的电阻值的范围. 解析：当R 3=0时，R AB 最小，R AB =R 1=7 Ω当R 3=6 Ω时，R AB 最大，R AB ′=R 1+3232R R R R =9 Ω 所以电阻范围为［7 Ω,9 Ω］.答案：［7 Ω,9 Ω］视野拓展奇妙的生物电一、植物电源在印度南部，有一种奇怪的发电树，倘若人们从它的身边经过，不小心碰撞到它的枝条，会立刻感到电流通过似的难受.原来这种树有发电和蓄电的本领，它的蓄电荷量随时间而变化：中午电力最强，半夜电力较弱.在阳光强烈的中午产生的电流，能给半导体收音机供电，被当地居民誉为“绿色阳光电池”.在西红柿上插入一片铜锌片，就构成一个生物电池；插入较多的铜锌片，便构成多组电池;将它们串联起来就可以向一个小的半导体收音机供电.人们通过研究还发现，当菠萝、蓝藻等植物受到光照后，在叶绿体内不断有电流产生.其实，每个生物细胞都是一个小“电池”，细胞膜之间有着几十毫伏的电压.二、动物电源不只是植物能发电，动物体带电就更多了.象鼻鱼有一个奇怪的本领，当渔网离它很远的时候，它就跑开了.原来，它的身上长着一种像雷达一样的感觉器官，在它的尾部有一个发电器官，像一个小电池，能发出足够它使用的电流.象鼻鱼的背上还有一个电波接受器，从它的尾部发出的电波，在碰到任何物体时，电波马上就反射回来，象鼻鱼就是靠这套器官来了解周围的情况的.电鳐是一种十分有趣的鱼，它的头部两侧和胸鳍之间各生长着一个圆形的发电器.它一旦游进了海滨游泳场，就会在水里放电，在其附近游泳的人会感到身体麻木，隐隐不适.在古代，医生就是利用电鳐会放电来治疗风湿病和癫痫病，而且疗效很显著.直到现在，在沿海地区仍然可以看到一些患风湿病的老人，顺着浅海滩寻找这种“电医生”，利用它们放的电，对自己的疾病进行电疗.南极洲有一种电鳗，身体上有特殊的发电器，它在河流里能发出一股强烈的电流，其强度之大能击死青蛙、鱼虾等，有的甚至可以击倒没有经验的捕鱼人.它们的发电器官是由许多能产生电流的电极细胞组成，由神经连接起来，就像电池用导线连起来一样，成为绝妙的“活电池”.太平洋中的爪哇岛上有一种电蛇，常常用“蛇电”将青蛙或田鼠击昏，再一饱口福.因为它的这种功能,就连其家族中的庞然大物——蟒，对它也避而远之.三、神奇的人体电源我们人类不但有自然界中最高的智能，而且人体也是一个电源，人身上也有电.人体的肌肉就是一个“无线电发射机”，除了头部肌肉外，其他部分的肌肉在工作时都能发射无线电波，实验测得其频率为150千赫.人的大脑思维、心脏跳动、肌肉收缩、眼睛张闭等一举一动都有电流产生，只是强度极为微弱，人类本身无法感知.如果用极细的导线接到人眼的神经细胞上，就能测量出这些微弱的电流，再把它放大就能通过示波器观察电流的变化情况，这就是在医疗上医生作脑电图、心电图的依据，也是人们认识到人体的生物电以后在医疗上应用的一个典型例子.人死之后，脑电、心电就消失了.生物电是一门新兴的边缘学科，目前只是处于研究阶段，但它的建立和研究有很大的现实意义，世界上在生物电方面研究处于领先的一些国家已成功地利用蓝藻发电.可以预见，生物电在不久的将来一定会造福人类.高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
高中物理第二章恒定电流专题串联电路和并联电路课时同步试题新人教版选修.doc

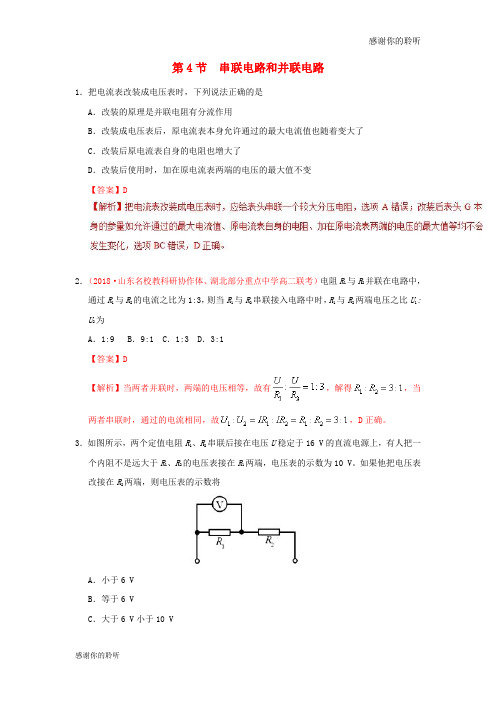

第4节串联电路和并联电路1．把电流表改装成电压表时，下列说法正确的是A．改装的原理是并联电阻有分流作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增大了D．改装后使用时，加在原电流表两端的电压的最大值不变【答案】D2．（2018·山东名校教科研协作体、湖北部分重点中学高二联考）电阻R1与R2并联在电路中，通过R1与R2的电流之比为1:3，则当R1与R2串联接入电路中时，R1与R2两端电压之比U1: U2为A．1:9 B．9:1 C．1:3 D．3:1【答案】D【解析】当两者并联时，两端的电压相等，故有，解得，当两者串联时，通过的电流相同，故，D正确。
3．如图所示，两个定值电阻R1、R2串联后接在电压U稳定于16 V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为10 V。
如果他把电压表改接在R2两端，则电压表的示数将A．小于6 VB．等于6 VC．大于6 V小于10 VD．等于或大于10 V【答案】A【解析】将电压表与电阻R1并联，电压表的读数为10 V，则电阻R2两端的电压等于6 V。
若将电压表与电阻R2并联，则其并联电阻小于R2，根据串联电阻的电压分配可知，电压表的读数将小于6 V，故A正确，BCD错误。
4．有三个阻值都是6 kΩ的电阻，把它们连成如图所示的混连电路，则连好的总电阻是A．6 kΩ B．9 kΩC．12 kΩ D．18 kΩ【答案】B【解析】两电阻并联后，总电阻，并联电阻再与R串联，则最后的总电阻，故B正确。
【名师点睛】本题考查串并联电路中电阻的计算，要注意明确两相等的电阻并联后，总电阻是一个电阻的一半。
5．（2018·山东省烟台市高一期末）一电流表G的满偏电流I g=2mA，内阻为100 。
要把它改装成一个量程为0.4 A的电流表，则应在电流表G上A．并联一个0.5 Ω的电阻B．并联一个100 Ω的电阻C．串联一个0.5 Ω的电阻D．串联一个100 Ω的电阻【答案】A【名师点睛】本题考查了电流表的改装，知道电流表改装原理、应用并联电路特点与欧姆定律即可正确解题。

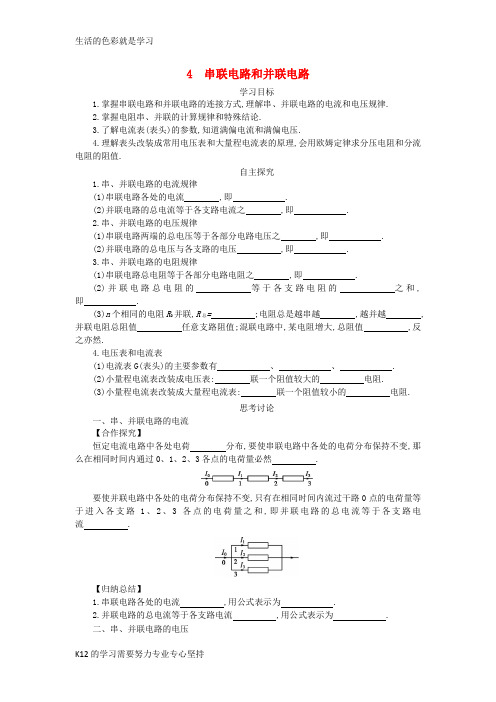

[推荐学习]高中物理第二章恒定电流2.4串联电路和并联电路学案设计无答案新人教版选修3_1
![[推荐学习]高中物理第二章恒定电流2.4串联电路和并联电路学案设计无答案新人教版选修3_1](https://img.taocdn.com/s3/m/77e77ed6fab069dc502201b0.png)
4 串联电路和并联电路学习目标1.掌握串联电路和并联电路的连接方式,理解串、并联电路的电流和电压规律.2.掌握电阻串、并联的计算规律和特殊结论.3.了解电流表(表头)的参数,知道满偏电流和满偏电压.4.理解表头改装成常用电压表和大量程电流表的原理,会用欧姆定律求分压电阻和分流电阻的阻值.自主探究1.串、并联电路的电流规律(1)串联电路各处的电流,即.(2)并联电路的总电流等于各支路电流之,即.2.串、并联电路的电压规律(1)串联电路两端的总电压等于各部分电路电压之,即.(2)并联电路的总电压与各支路的电压,即.3.串、并联电路的电阻规律(1)串联电路总电阻等于各部分电路电阻之,即.(2)并联电路总电阻的等于各支路电阻的之和,即.(3)n个相同的电阻R0并联,R总= ;电阻总是越串越,越并越,并联电阻总阻值任意支路阻值;混联电路中,某电阻增大,总阻值,反之亦然.4.电压表和电流表(1)电流表G(表头)的主要参数有、、.(2)小量程电流表改装成电压表:联一个阻值较大的电阻.(3)小量程电流表改装成大量程电流表:联一个阻值较小的电阻.思考讨论一、串、并联电路的电流【合作探究】恒定电流电路中各处电荷分布,要使串联电路中各处的电荷分布保持不变,那么在相同时间内通过0、1、2、3各点的电荷量必然.要使并联电路中各处的电荷分布保持不变,只有在相同时间内流过干路0点的电荷量等于进入各支路1、2、3各点的电荷量之和,即并联电路的总电流等于各支路电流.【归纳总结】1.串联电路各处的电流,用公式表示为.2.并联电路的总电流等于各支路电流,用公式表示为.二、串、并联电路的电压【思考讨论】如图用φ0、φ1、φ2、φ3分别表示电路中0、1、2、3各点的电势,用U01、U12、U23、U03分别表示0与1、1与2、2与3、0与3的电势差,根据电势差的特点,可分析得到U01+U12+U23= .如图,若不考虑导线电阻,则1、2、3点电势差为,即它们具有的电势,同理,4、5、6点也具有的电势,用U1、U2、U3代表三个电阻两端的电势差,即有U1U2U3U.【归纳总结】1.串联电路两端的总电压等于各部分电路电压,用公式表示为.2.并联电路的总电压与各支路的电压,用公式表示为.三、串、并联电路的电阻【思考讨论】1.串联电路总电阻等于各部分电路电阻,用公式表示为.2.并联电路总电阻的等于各支路电阻的之和,用公式表示为.【思维拓展】(1)n个相同的电阻R0并联,总电阻等于多少?(2)若干不同电阻并联,总电阻与其中最小的电阻的大小关系如何?(3)混联电路中,某个电阻增大,总阻值如何变化?四、电压表和电流表【自主学习】1.认识小量程电流表G(表头)的特点和参数(1)满偏电流I g:表头的线圈准许通过的电流,也是表头指针偏转到刻度时的电流,叫表头的满偏电流,用I g表示.(2)表头的内阻R g:表头的电阻叫做表头的内阻,用R g表示.(3)表头的满偏电压U g:表头通过电流时,加在它两端的电压叫满偏电压,用U g表示.【思考讨论】1.小量程电流表G可以测电压吗?2.如何将小量程电流表G改装成电压表?请画出你设计的电路图.3.如何将小量程电流表G改装成大量程电流表?请画出你设计的电路图.【巩固练习1】有一个电流表G,内阻R g=10 Ω,满偏电流I g=3 mA.要把它改装为量程为0~3 V的电压表,要串联多大的电阻?改装后的电压表内阻多大?【巩固练习2】有一个电流表G,内阻R g=30 Ω,满偏电流I g=1 mA.要把它改装为量程为0~0.6 A的电流表,要并联多大的电阻?改装后的电流表内阻多大?【思维拓展】1.改装后电压表、电流表的量程与分压、分流电阻的大小有什么关系?2.改装后的电流表表盘刻度还是均匀的吗?怎样改写表盘?3.你能利用单刀双置开关,设计一个既可以用来测电流,又可以用来测电压的多用电表吗?课堂检测1.如图R2=R4,电压表V1的示数为70 V,电压表V2的示数为50 V,则A与B间的电压为()A.140 VB.120 VC.100 VD.无法计算2.四个相同的灯泡按如图所示连接,关于四个灯泡的亮度,下列结论中正确的是()A.A灯、B灯一样亮,C灯次之,D灯最暗B.A灯最亮、C灯次之,B与D灯最暗且亮度相同C.A灯最亮、B与C灯一样亮,D灯最暗D.A与B灯一样亮,C与D灯一样亮,但比A与B灯暗些3.三个电阻R1、R2、R3按如图所示连接,已知R1>R2>R3,则下列电阻最小的是()A.A与B两点间B.B与C两点间C.A与C两点间D.无法判断4.用如图所示的电路测量待测电阻R x的阻值时,下列关于由电表产生误差的说法中正确的是()A.由于电压表的分流作用,使电阻的测量值小于真实值B.由于电流表的分压作用,使电阻的测量值小于真实值C.电压表的内电阻越大,测量越精确D.电流表的内电阻越大,测量越精确5.用如图所示的电路测量待测电阻R x的阻值时,下列关于由电表产生误差的说法中正确的是()A.电压表的内电阻越小,测量越精确B.电流表的内电阻越小,测量越精确C.电压表的读数大于R x两端真实电压,R x的测量值大于真实值D.由于电流表的分流作用,使R x的测量值小于真实值6.有两个经过精确校准的电压表V1和V2,当用它们分别来测量图中的电阻R0两端的电压时,示数依次为15.3 V和15.8 V,那么在未接上电压表时,R0两端的电压应该是()A.大于15.8 VB.小于15.6 VC.在15.3 V和15.8 V之间D.无法确定7.一个电流表的满偏电压为U g,内电阻为R g,要把它改装成量程为nU g的电压表,应在电流表上()A.串联一个nR g的电阻B.并联一个nR g的电阻C.串联一个(n-1)R g的电阻D.并联一个(n-1)R g的电阻8.如图所示,R1=10 Ω,R2=120 Ω,当A与B两端接100 V电源时,C与D两端所接电压表的示数为80 V,则电阻R= Ω.如果将100 V的电源改接在C与D两端,电压表接在A与B两端,则电压表的示数为V.9.如图所示,滑动变阻器R1=200 Ω,R2=300 Ω,A、B两端所加的电压U=10 V,调节滑动片P,在R2两端可获得的电压范围是多少?若用导线将C、D连接起来,再调节滑动片P,在R2两端可获得的电压范围又是多少?10.如图,已知R1=30 Ω,U=9 V,当滑动变阻器R2的滑片P恰好在滑动变阻器中点时,电流表的示数为0.2 A.求:(1)每分钟通过R1的电荷量;(2)滑动变阻器R2的最大阻值;(3)滑动变阻器可调节的电流范围.11.在如图所示的电路中,小量程电流表的内阻R g=100 Ω,满偏电流I g=1 mA,R1=900 Ω,R2=Ω.(1)当S1和S2均断开时,改装所成的表是什么表?量程为多大?(2)当S1和S2均闭合时,改装所成的表是什么表?量程为多大?。

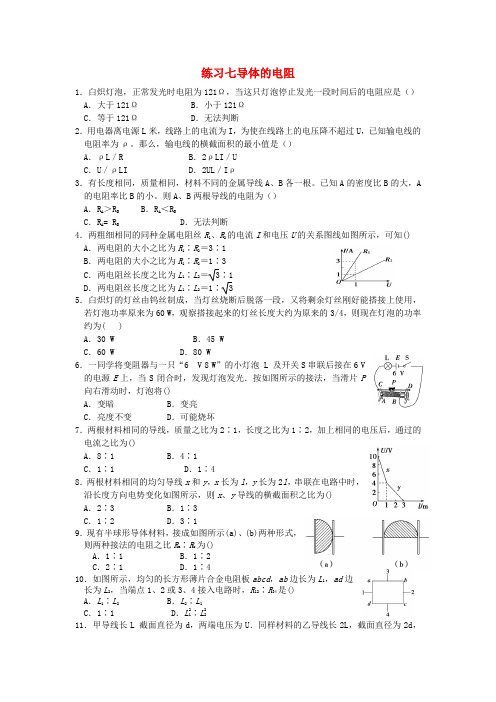

湖北省宜昌市高中物理第二章恒定电流七导体的电阻练习无答案新人教版选修3_1
练习七导体的电阻1．白炽灯泡，正常发光时电阻为121Ω，当这只灯泡停止发光一段时间后的电阻应是（）A．大于121Ω B．小于121ΩC．等于121Ω D．无法判断2．用电器离电源L米，线路上的电流为I，为使在线路上的电压降不超过U，已知输电线的电阻率为ρ。
那么，输电线的横截面积的最小值是（）A．ρL／R B．2ρLI／UC．U／ρLI D．2UL／Iρ3．有长度相同，质量相同，材料不同的金属导线A、B各一根。
已知A的密度比B的大，A 的电阻率比B的小。
则A、B两根导线的电阻为（）A．R A＞R B B．R A＜R BC．R A= R B D．无法判断4．两粗细相同的同种金属电阻丝R1、R2的电流I和电压U的关系图线如图所示，可知()R2＝3∶1A．两电阻的大小之比为RB．两电阻的大小之比为R1∶R2＝1∶3C．两电阻丝长度之比为L1∶L2＝3∶1D．两电阻丝长度之比为L1∶L2＝1∶ 35．白炽灯的灯丝由钨丝制成，当灯丝烧断后脱落一段，又将剩余灯丝刚好能搭接上使用，若灯泡功率原来为60 W，观察搭接起来的灯丝长度大约为原来的3/4，则现在灯泡的功率约为( )A．30 W B．45 WC．60 W D．80 W6．一同学将变阻器与一只“6 V 8 W”的小灯泡 L 及开关S串联后接在6 V的电源E上，当S闭合时，发现灯泡发光．按如图所示的接法，当滑片P向右滑动时，灯泡将()A．变暗 B．变亮C．亮度不变 D．可能烧坏7．两根材料相同的导线，质量之比为2∶1，长度之比为1∶2，加上相同的电压后，通过的电流之比为()A．8∶1 B．4∶1C．1∶1 D．1∶48．两根材料相同的均匀导线x和y，x长为l，y长为2l，串联在电路中时，沿长度方向电势变化如图所示，则x、y导线的横截面积之比为()A．2∶3 B．1∶3C．1∶2 D．3∶19．现有半球形导体材料，接成如图所示(a)、(b)两种形式，则两种接法的电阻之比R a∶R b为()A．1∶1 B．1∶2C．2∶1 D．1∶410．如图所示，均匀的长方形薄片合金电阻板abcd，ab边长为L1，ad边长为L2，当端点1、2或3、4接入电路时，R12∶R34是()A．L1∶L2 B．L2∶L1C．1∶1 D．L21∶L2211．甲导线长L 截面直径为d，两端电压为U．同样材料的乙导线长2L，截面直径为2d，两端电压为2U，则甲、乙两导线中电流之比为______。

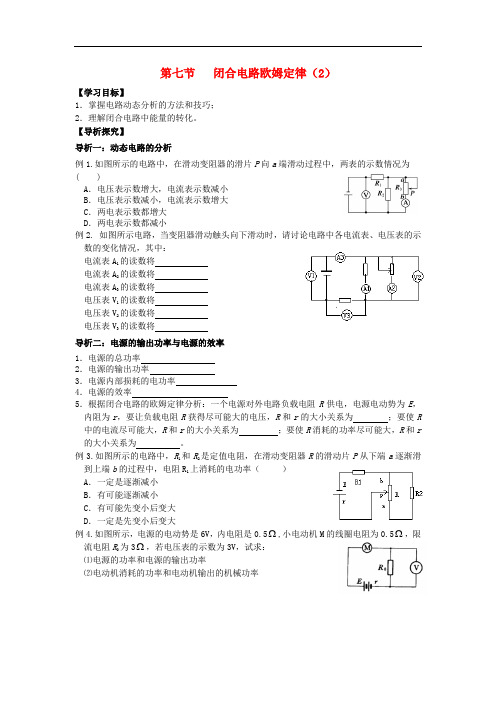

湖北省宜昌市高中物理 第二章 恒定电流 第七节 闭合电路欧姆定律(2)学案(无答案)新人教版选修31
第七节闭合电路欧姆定律（2）【学习目标】1．掌握电路动态分析的方法和技巧；2．理解闭合电路中能量的转化。
【导析探究】导析一：动态电路的分析例1.如图所示的电路中，在滑动变阻器的滑片P向a端滑动过程中，两表的示数情况为( )A．电压表示数增大，电流表示数减小B．电压表示数减小，电流表示数增大C．两电表示数都增大D．两电表示数都减小例2.如图所示电路，当变阻器滑动触头向下滑动时，请讨论电路中各电流表、电压表的示数的变化情况，其中：电流表A1的读数将电流表A2的读数将电流表A3的读数将电压表V1的读数将电压表V2的读数将电压表V3的读数将导析二：电源的输出功率与电源的效率1．电源的总功率2．电源的输出功率3．电源内部损耗的电功率4．电源的效率5．根据闭合电路的欧姆定律分析：一个电源对外电路负载电阻R供电，电源电动势为E，内阻为r，要让负载电阻R获得尽可能大的电压，R和r的大小关系为；要使R 中的电流尽可能大，R和r的大小关系为；要使R消耗的功率尽可能大，R和r 的大小关系为。
例3.如图所示的电路中，R1和R2是定值电阻，在滑动变阻器R的滑动片P从下端a逐渐滑到上端b的过程中，电阻R1上消耗的电功率（）A．一定是逐渐减小B．有可能逐渐减小C．有可能先变小后变大D．一定是先变小后变大例4.如图所示，电源的电动势是6V，内电阻是0.5Ω,小电动机M的线圈电阻为0.5Ω，限流电阻R0为3Ω，若电压表的示数为3V，试求：⑴电源的功率和电源的输出功率⑵电动机消耗的功率和电动机输出的机械功率例5.如图a 所示的电路中，R 1、R 2均为定值电阻，且R 1＝100Ω，R 2的阻值未知， R 3是一个滑动变阻器，在其滑片从最左端滑至最右端的过程中，测得电源的路端电压U 随电流I 的变化图线如图b 所示，其中图线上的A 、B 两点是滑片在变阻器两个不同的端点时分别得到的。
求：⑴电源的电动势和内电阻；⑵定值电阻R 2的阻值；⑶滑动变阻器R 3的最大值；⑷上述过程中R 1上得到的最大功率以及电源的最大输出功率。
高中物理 4. 串联电路和并联电路 课后练习、课时练习
一、单选题(选择题)1. 四个相同的小量程电流表（表头）分别改装成两个电流表、和两个电压表、。
已知电流表的量程大于的量程，电压表的量程大于的量程，改装好后把它们按图所示接法连入电路，则（）A．电流表的读数小于电流表的读数B．电流表指针的偏转角小于电流表指针的偏转角C．电压表的读数小于电压表的读数D．电压表指针的偏转角等于电压表指针的偏转角2. 一电流计的满偏电流=1mA，内阻为500Ω。
要把它改装成一个量程为3V 的电压表，则应在电流计上（）A．串联一个2500Ω的电阻B．并联一个500Ω的电阻C．并联一个50Ω的电阻D．串联一个250Ω的电阻3. 已知通过三个并联支路的电流之比I1∶I2∶I3＝1∶2∶3，则三个并联支路的电阻之比R1∶R2∶R3为A．6∶3∶2B．2∶3∶6C．1∶2∶3D．2∶3∶14. 关于并联电路，下列说法中错误的是（）A．总电阻阻值必小于每支路电阻的阻值B．其中一只电阻的阻值增大时，总电阻阻值必减小C．再并联一只电阻时，总电阻阻值必减小D．拿掉一只电阻时，总电阻阻值必增大5. 如图，三个电阻均为。
若ac两点间电源电压9V，则电流表示数为（）A．0 B．1AC．2A D．3A6. 一电流表并联一个分流电阻后就改装成一个电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准表读数为2A时，而改装表的读数为2.1A，为了使它的读数准确，应（）A．在原分流电阻上再串联一个较小的电阻B．在原分流电阻上再并联一个较大的电阻C．在原分流电阻上再串联一个较大的电阻D．在原分流电阻上再并联一个较小的电阻7. 关于欧姆定律，下列说法不正确的是（）A．欧姆定律适用于金属导电B．欧姆定律适用于电解质溶液导电C．欧姆定律适用于纯电阻电路导电D．欧姆定律适用于任何电路导电8. 如图所示电路中，其两端的电压恒为，滑动变阻器的电阻为，负载电阻为，滑动变阻器的滑片位于变阻器的中点，当和的值分别为下列哪组数据时，两端的电压接近于（）A．，B．，C．，D．，9. 科学家在物理学的研究使用了许多研究方法，如控制变量法、等效法、类比法、理想模型法、微元法等等，这些方法对我们学好物理有很大帮助，以下关于所用物理学研究方法的叙述正确的是( )A．在研究带电体时满足一定条件可以把带电体当作点电荷，这利用了等效法B．在研究电场时，常用人为假设的电场线来描述真实的电场，这用的是微元法C．在探究电阻与材料、长度和横截面积三者之间的关系时应用了控制变量法D．在电路中，可以用几个合适的小电阻串联来代替一个大电阻，这利用了类比法10. 如图所示分压电路中，P是滑线变阻器（最大电阻为R）的滑动触头，在AB间加上恒定电压U，CD间的输出电压U CD使负载电阻R0工作。
湖北省宜昌市(精篇—1)高中物理第二章恒定电流二电动势练习无答案新人教版选修3_120180111271
练习二 电动势1．关于电源的作用，下列说法中正确的是( )A ．在电源内部把电子从负极搬运到正极B ．在电源内部把电子从正极搬运到负极C ．把电能转化为其他形式的能D ．把其他形式的能转化为电能2．以下说法中正确的是( )A ．在外电路和电源内部，正电荷都受静电力作用，所以能不断定向移动形成电流B ．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C ．电源内部正电荷能从负极到正极是因为电源内部只存在非静电力而不存在静电力D ．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加3．锌汞电池的电动势为1.2V ，这表示（ ）A ．电路中每经过1s 电源把1.2J 的化学能转变为电能B ．电路中电流为1A 时，电池每经过1s 电源把1.2J 的化学能转变为电能C ．电路中每通过1C 电荷量，电源将1.2J 的化学能转变成电能D ．锌汞电池将化学能转变成电能的本领比一节干电池（电动势为1. 5V ）的大4．下列关于电源与电路的一些说法正确的是( )A ．电源外部存在着由正极指向负极的电场，同时存在着由负极指向正极的电场B ．在电源外部的电路中，负电荷靠静电力由电源的负极流向正极C ．在电源内部的电路中，正电荷靠非静电力由电源的负极流向正极D ．在干电池中，靠化学作用使化学能转化为电势能5．下列几种常见电池有关能量转化的说法正确的是( )A ．太阳能电池是将热能转化为电能的装置B ．铅蓄电池能将化学能转化为电能C ．光电池是将光能转化为电能的装置D ．手摇发电机将机械能转化为电能6．手电筒里的两节干电池，已经用过较长时间，灯泡只发出很微弱的光．把它们取出来，用电压表测电压，电压表示数很接近 3 V ，再把它们作为一台式电子钟的电源，电子钟能正常工作．下列说法中正确的是( )A ．这两节干电池的电动势减小了很多B ．这两节干电池的内电阻增加了很多C ．这台电子钟的额定电压一定比手电筒的小灯泡的额定电压小D ．这台电子钟的正常工作电流一定比小灯泡正常工作电流小7．下列说法中正确的是( )A ．同一型号干电池，旧电池比新电池的电动势小，内阻大，容量小B ．电源电动势E 与通过电源的电流I 的乘积EI 表示电源内静电力的功率C ．1号干电池比5号干电池的电动势小，容量大D ．当通过同样的电荷量时，电动势为2 V 的蓄电池比1.5 V 的干电池提供的电能多8．有关电源电动势的说法正确的是( )A ．在某电池的电路中每通过2 C 的电荷量，电池提供的电能是4 J ，那么这个电池的电动势是0.5 VB ．电动势跟电源的体积有关，体积越大，电动势就越大C ．电动势跟外电路有关，外电路的电阻越大，电动势就越大D ．电动势取决于电池正、负极材料及电解液的化学性质9.关于电源电动势，以下说法正确的是（ ）A ．由电动势q W E = 可知E 跟q 成反比，电路中移送的电荷越多，电动势越小 B ．由电动势q WE =可知E 跟W 成正比，电源做的功越多，电动势越大 C ．由电动势q W E =可知电动势E 的大小跟W 和q 的比值相等，跟W 的大小和q 的大小无关，由电源本身决定D ．以上说法都不对10．随着我国电信业的发展，国产手机在市场上已经占有了相当大的市场份额，如图所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明，由此可知，此电池的电动势和待机状态下平均工作电流分别是( )A ．4.2 V 14.58 mAB ．4.2 V 700 mAC ．3.7 V 14.58 mAD ．3.7 V 700 mA11．一般干电池的电动势为 1.5 V ，说明电池内非静电力每移动 1 C 的电荷做功________ J ，其电势能________(填“增加”或“减少”)，是________能转化为________能的过程．12．有一蓄电池，当移动1 C 电荷时非静电力做功是2 J ，该蓄电池的电动势是多少？给一小灯泡供电，供电电流是0.2 A ，供电10 min ，非静电力做功多少？13．电动势为20V 的电源向外供电，已知它在1min 时间内移动120C 的电荷量，则：（1）这个回路中的电流是多大？（2）电源产生了多少电能？（3）非静电力做的功率是多大？14.手电筒中的干电池给某小灯泡供电时，电流为0.3A ，在某次接通开关的10s 时间内，一节干电池中有多少化学能转化电能？科健BL —528 M KEJIAN 700 mA ·h 标准 3.7 V 锂离子电池 充电 限制电压4.2 V 待机时间：48小时。
高中物理 第二章 恒定电流 第4节 串联电路和并联电路练习 新人教版选修3-1(2021年最新整理)
高中物理第二章恒定电流第4节串联电路和并联电路练习新人教版选修3-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中物理第二章恒定电流第4节串联电路和并联电路练习新人教版选修3-1）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高中物理第二章恒定电流第4节串联电路和并联电路练习新人教版选修3-1的全部内容。
串联电路和并联电路一、单项选择题1。
下列对电源电动势概念的认识正确的是（）A. 同一电源接入不同的电路，电动势就会发生变化B。
1号干电池比7号干电池大，但电动势相同C。
电源电动势表征了电源把其他形式的能转化为电能的本领,电源把其他形式的能转化为电能越多，电动势就越大D。
电动势、电压和电势差虽名称不同，但物理意义相同，所以单位也相同2. 图示为某收音机内一部分电路元件的电路图,各个电阻的阻值都是1 Ω，AC间接一只内阻忽略不计的电流表．若将该部分与收音机的其他电路剥离出来，并在A、B两点间加6 V 的恒定电压,则电流表的示数是（)A。
3 A B。
2 AC. 1 AD. 03. 一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如表所示．根据表中所提供的数据，计算出此电热水器在额定电压下处于加热状态时,通过电热水器的电流约为( ）额定容量54 L最高水温75℃额定功率 1 500 W额定压力0。
7 MPa额定电压220 V电器类别Ⅰ类A. 6。
8 A B。
0。
15 AC. 4。
4 AD. 0.23 A4。
如图所示，电流表A的量程为0.6 A，表盘均匀划分为30个小格,每一小格表示0.02 A；R1的阻值等于电流表内阻的错误!；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( ）A。
新课标人教版高中物理选修3-1第二章恒定电流第4节串联电路和并联电路 练习【含解析】
第4节 串联电路和并联电路1．串联电路特点：(1)各点的电流强度：I ＝ I 1＝I 2＝…＝I n ．(2)电路两端的总电压：U ＝U 1＋U 2＋…＋U n ．(3)电路等效总电阻：R ＝R 1＋R 2＋…＋R n ． (4)各导体电压分配(分压原理)：U 1R 1＝U 2R 2＝…＝U n R n． 2．并联电路特点：(1)电路两端的总电压：U 1＝U 2＝…＝U n ．(2)电流的总电流：I ＝I 1＋I 2＋…＋I n ．(3)电路电阻关系：1R ＝1R 1＋1R 2＋…＋1R n． (4)各支路电流分配(分流原理)：I 1R 1＝I 2R 2＝…＝I n R n . (5)并联电路的几个重要结论：①并联电路的总电阻小于任何一个支路电阻；②并联电路中，当某一电阻增大(其余支路电阻不变)，电路的总电阻增大； ③每增加一个支路并联电路的总电阻都减小 ，每减小一个支路并联电路的总电阻都增大；④并联的两电阻阻值之和一定，当两电阻阻值相等时，并联总电阻最大．3．小量程的电流表G 要改装成量程较大的电压表时需串联一个电阻，要改装成量程较大的电流表时需并联一个电阻．电流表G 的电阻R g 叫电流表的内阻，指针偏转到最大刻度时的电流I g 叫做满偏电流，此时加在它两端的电压U g 叫做满偏电压．由欧姆定律可知U g ＝I g R g ．►基础巩固1．下列说法错误的是(D)A ．一个电阻R 和一根电阻为零的理想导线并联，总电阻为零B ．并联电路的总电阻一定小于并联支路中最小的电阻C ．在并联电路中，任意支路电阻增大或减小时，总电阻将随之增大或减小D ．电阻R 和阻值无穷大的电阻并联，总电阻为无穷大解析：本题考查的是电阻的并联问题．并联电路的总电阻倒数等于各支路电阻倒数之和，如果电阻R 与电阻为零的导线并联，电阻则被短路，总电阻为零，所以A 正确．由1R 总＝1R 1＋1R 2＋…＋1R n ，1R 总＞1R n ，故R n ＞R 总，所以总电阻小于支路中最小电阻，当R n 减小时，则1R n增大，1R 总增大，故R 总减小；同理，R n 增大，R 总增大，所以B 、C 正确，D 错． 2．(多选)将分压电阻串联在电流表上，改装成电压表，下列说法中正确的是(BD)A ．接上分压电阻后，增大了原电流表的满偏电压B ．接上分压电阻后，电压按一定比例分别降在电流表和分压电阻上，电流表的满偏电压不变C ．如分压电阻是表头内阻的n 倍，则电压表量程扩大到n 倍D ．通电时，电流表和分压电阻通过的电流一定相等解析：本题考查的是电流表的改装问题．电流表改装成电压表后，电压按一定比例分别降在电流表和分压电阻上，电流表的满偏电压并不改变，并且电流表和分压电阻是串联关系，通过的电流一定相等，故A 错，B 、D 正确．如分压电阻是表头内阻的n 倍，则电压表量程扩大到(n ＋1)倍，故C 错．3．(多选)三个阻值都为R 的电阻，它们任意连接、组合，得到的电阻值可能是(BCD)A ．0.5RB ．3RC ．1.5R D.23R 解析：全部串联R 1＝3R ，全部并联R 2＝R 3；两并一串R 3＝R ＋R 2＝32R ＝1.5R.两串一并R 4＝2R ·R 2R ＋R ＝23R ，综上正确选项为BCD. 4．(多选)某同学在研究串联电路电压特点的实验，所用电路如图所示，接通S 后，将有内阻的电压表并联在A 、C 两点时，电压表的读数为U ，当并联在A 、B 两点时，读数为零，故障的原因可能是(BC)A ．AB 段断路 B ．BC 段断路C ．AB 段短路D ．BC 段短路解析：接通S 后，将电压表并联在A 、C 两点间的电压表读数为U ，说明电源没有故障．当并联在A 、B 两点时，读数为零，可能BC 之间没有故障，但是AB 之间短路，无电压，C 正确，A 错误，也可能是AB 之间没有故障，BC 短路，导致无电流，B 正确，D 错误．5．电阻R 1、R 2、R 3串联在电路中，已知R 1＝10 Ω，R 3＝5 Ω.R 1两端电压为6 V ，R 2两端电压为12 V ，则下列说法错误的是(D)A ．电路中的电流为0.6 AB ．电阻R 2的阻值为20 ΩC ．三只电阻两端的总电压为21 VD ．电阻R 3两端的电压为4 V解析：电路中电流I ＝U 1R 1＝610A ＝0.6 A ，A 对； R 2阻值为R 2＝U 2I ＝120.6Ω＝20 Ω，B 对；三只电阻两端的总电压U ＝I(R 1＋R 2＋R 3)＝21 V ，C 对；电阻R 3两端的电压U 3＝IR 3＝0.6×5 V ＝3 V ，D 错．6．如图所示，图中1、2分别为电阻R 1、R 2的电流随电压变化的关系图线，则(BC)A ．R 1和R 2串联后的总电阻的I －U 图线应在Ⅰ区域B ．R 1和R 2串联后的总电阻的I －U 图线应在Ⅲ区域C ．R 1和R 2并联后的总电阻的I －U 图线应在Ⅰ区域D ．R 1和R 2并联后的总电阻的I －U 图线应在Ⅱ区域解析：I －U 图象的斜率k 表示电阻的倒数，由图象可知k 1<k 2，可得：R 1＜R 2.当R 1和R2串联后的总电阻R＝R1＋R2＞R2，故k<k2，I－U图线应在Ⅲ区域，B正确；当R1和R2并联后的总电阻R＝R1R2R1＋R2<R1，故k>k1，I－U图线应在Ⅰ区域，C正确．►能力提升7．(多选)利用滑动变阻器来改变用电器R0上所得到的电压可以有图中甲、乙两种电路．用R表示滑动变阻器的全部阻值．选择哪个电路更合适，以下叙述正确的是(AC)A．若R0≫R，则采用电路甲比较合适B．若R0≫R，则采用电路乙比较合适C．若R0≈R，则甲、乙电路都合适D．两种电路都能使R0上的电压改变，因此两种电路都适合解析：若R0≫R，用分压式可调出大的变压范围，而限流式不能．若R0≈R，则分压式、限流式均可调出较大变压范围，故A、C正确．8．(多选)如图所示的电路中，电压表和电流表的读数分别为10 V和0.1 A，电流表的内阻为0.2 Ω，那么有关待测电阻R x的下列说法正确的是(AC)A．R x的测量值比真实值大B．R x的测量值比真实值小C．R x的真实值为99.8 ΩD．R x的真实值为100.2 Ω解析：因为电流表和R x直接串联，所以电流表读数I′等于流过R x的真实电流I，电压表并联在电流表和R x串联电路的两端，故电压表读数U′大于R x两端的真实电压U，所以R x的测量值R x′＝U′I′大于真实值R x＝UI，故A对．R x的真实值为：R x＝UI＝U′－I′R AI′＝10－0.1×0.20.1Ω＝99.8 Ω，故C对．9．如图所示，电路中的R1和R2相等，滑动变阻器的滑片P自左至右滑动过程中，AB 间的总电阻将(B)A．逐渐增大B．先增大，后减小C．逐渐减小D．先减小，后增大解析：从图中容易看出滑片P在变阻器的左端与右端时AB间总电阻是相等的，因此只要能比较出滑片P在变阻器中间某一位置时的总电阻与滑片P在变阻器端点时的总电阻的大小，即可作出判断，又因为变阻器的阻值没有限定，所以可赋予各种可能值，因此用赋值法来解更为简捷．设R1和R2的阻值为R0，滑动变阻器的阻值为2R0，C为变阻器的中点．(1)当P位于变阻器左(或右)端时，R1(或R2)短接．R AB＝2R0·R02R0＋R0＝23R0.(2)当P位于C点时R AB＝R02＋R02＝R0，故B项正确．10．欲用伏安法测定一段阻值约为5 Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A．电池组(3 V，内阻1 Ω)B．电流表(0～3 A，内阻0.012 5 Ω)C．电流表(0～0.6 A，内阻0.125 Ω)D．电压表(0～3 V，内阻3 kΩ)E．电压表(0～15 V，内阻15 kΩ)F．滑动变阻器(0～20 Ω，额定电流1 A)G．滑动变阻器(0～2 000 Ω，额定电流0.3 A)H．开关、导线(1)上述器材中应选用的是________________．(填写各器材的字母代号)(2)实验电路应采用电流表________(填“内”或“外”)接法．(3)设实验中，电流表、电压表的某组示数如下图所示，图示中I＝________A，U＝________V.(4)为使通过待测金属导线的电流能在0～0.5 A范围内改变，请按要求画出测量待测金属导线的电阻R x的原理电路图，然后根据你设计的原理电路将下图中给定的器材连成实验电路．解析：电源电动势3 V，内阻1 Ω，待测电阻约为5 Ω，直接接在电源两极，电流约为0.5 A，滑动变阻器串联接入电路中后电流会变小，所以电流表量程选0～0.6 A即可，这样电流表选C.由于电源电动势为3 V，所以电压表量程满足0～3 V即可，这样电压表选D.选用滑动变阻器G时最大电流超过0.3 A会烧毁，所以不能用，必须选滑动变阻器F.电压表D 的内阻R V为3 kΩ，电流表内阻R g为0.125 Ω，而待测电阻约为5 Ω，这样电压表D的内阻远大于待测电阻，所以选用电流表外接法时相对误差较小．为使电流能在0～0.5 A范围内改变，所以选用分压式接法．答案：(1)A、C、D、F、H(2)外(3)0.48 2.20(4)见下图。
湖北省宜昌市(精篇—1)高中物理第二章恒定电流八闭合电路的欧姆定律1练习无答案新人教版选修3_1201801112
练习八 闭合电路的欧姆定律（1）1．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（ ）A ．如外电压增大，则内电压增大，电源电动势也会随之增大B ．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C ．如外电压不变，则内电压减小时，电源电动势也随内电压减小D ．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量2．有两个相同的电阻R ，串联起来接在电动势为E 的电源上，电路中的电流为I ，将它们并联起来接在同一电源上，此时流过电源的电流为4I/3，则电源的内阻是 （ ）A ．RB ．R/2C ．4RD ．R/83．在图所示的电路中，电源的内阻不能忽略。
已知定值电阻R 1＝10Ω，R 2＝8Ω。
当单刀双掷开关S 置于位置1时，电压表读数为2V 。
则当S 置于位置2时，电压表读数的可能值为（ ）A ．2.2VB ．1.9VC ．1.6VD ．1.3V4．一太阳能电池板，测得它的开路电压为800mV ，短路电流为40mA ，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是( )．A ．0.10 VB ．0.20 VC ．0.30 VD ．0.40 V5．如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则( )A ．电灯L 更亮，安培表的示数减小B ．电灯L 更亮，安培表的示数增大C ．电灯L 变暗，安培表的示数减小D ．电灯L 变暗，安培表的示数增大6．如图所示的电路中，闭合电键S 后，灯L 1和L 2都正常发光，后来由于某种故障使灯L 2突然变亮，电压表读数增加，由此推断，这故障可能是（ ）A ．L 1灯灯丝烧断B ．电阻R 2断路C ．电阻R 2短路D ．电容器被击穿短路7．电源电动势为E ，内阻为r ，外电阻为R ，则路端电压U 随R 变化的函数式是U=______。
当R 增大时，U将______，当R=∞时，即外电路______，此时U=______。
