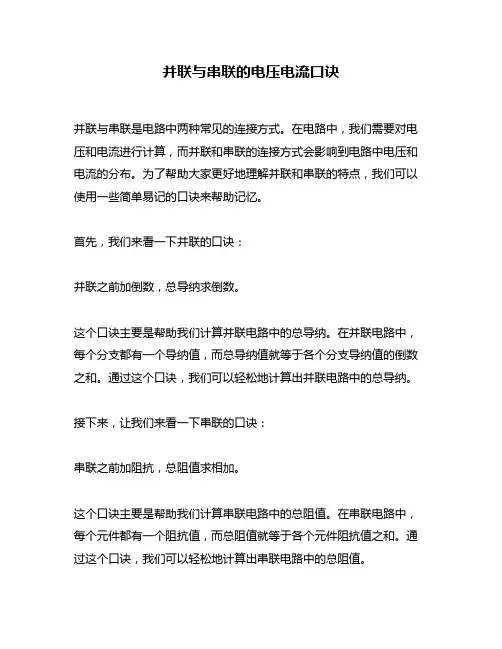

串联和并联电路的电流与电压

一、电流与电流表

1.电流与水流的类比

2.电流：用字母表示，单位是，简称，用符号表示。常用的电流单位还有、。

3.电流的换算：1A= mA 1mA= uA

4.电流的计算公式：I=Q/t 其中I表示单位；Q表示单位；t表示单位。

5.测量电流的专门工具是

7.使用电流表的注意事项：

（1）使用前看清电流表的量程、分度值、指针是否在零刻度线上

(2)量程的选择：“先大后小”——用大的量程试，小量程读数更精确。

（3）读数时，一看接线柱，确定量程；二看每小格，明确分度值；三看指针处，正视仔细读。

（4）电流表在电路中可以看作导线，在串联电路中对电路没有影响。

8测电流的实验：（实验方法控制变量法）

9串联电路的电流：串联电路中的电流公式：

并联电路的电流：并联电路中的电流公式：

二、电压与电压表

1 是使自由电荷定向移动形成电流的原因。

2.电压的符号和单位：电压用符号表示，单位是简称用符号表示。3电压表的使用规则和注意事项：（与电流表有很多相同之处，但要注意区别之处）

（1）与被测某段线路并联。

（2）不能与串联在线路中，不能当导线用。

其他与电流表相同，略去

4串联电路中的电压：串联电路中的电压公式：

并联电路中的电压：并联电路中的电压公式：

5根据电压表示数分析电路故障：

（1）有.示数，说明有电流通过，电压表两个接线柱到电源两级之间是连通的。

（2）电压表有示数，电路中有断路，一定在与电压表并联的电路部分。

（3）无示数，电压表没电流通过，可能是电压表接线柱接触不良，或者被测电路外有断路，或者被测电路短路

电压和串并联电路电压的规律练习题

电压和串并联电路电压的规律一、概念知识的理解 1、一节干电池的电压U= V 一节蓄电池的电压U= V 家庭照明电路的电压U= V 对人体安全的电压应不高于U= V 2、电路中有了电源，就可以使（） A、电路接通 B、电路两端产生电压 C、电路中产生自由电荷 D、电路中形成电流 3、下列说法正确的是（） A、只要电路中有自由电荷，就有持续的电流 B、电路中有电源，就一定有电流 C、闭合电路中，必须有电源，才有持续的电流 D、利用带电体做电源，可得到持续的电流 4、（多选）关于“电压是电路中产生电流的原因”的理解，下列说法正确的是（） A、电路中有电压就一定有电流 B、电路中有电流就一定有电压 C、电流和电压总是同时存在的 D、电压是形成电流的条件之一 5、下面关于电压的说法不正确的是（） A、电压是电路中产生电流的原因 B、不同的电源两端产生的电压一般不相同 C、电源正极有多余的正电荷，负极有多余的负电荷，在正负极之间就产生了电压

D、电路中只要有提供电压的电源，就一定有电流 6、关于电流表和电压表的使用，下列说法错误的是（） A、使用前都应检查指针是否指零 B、若有两个量程，一般都是先用大量程“试触” C、两表都不能够将两接线柱直接接到电源的两极上 D、接入电路时，都应该使电流从正接线柱流入，从负接线柱流出 7、下列关于串联和并联电路中电压规律的说法正确的是（） A、串联电路中的电压各处是相等 B、并联电路中的总电压等于各用电器两端的电压之和 C、并联电路中各支路两端的电压都相等 D、通过两只灯泡的电流相等，则两灯一定是串联 8、电流表的电阻非常，我们可以看成是，所以必须和用电器连接，否则就会造成，电压表的电阻非常，我们可以看成是，所以必须和用电器连接，否则就会造成。 9、自来水管两端水压不同，形成水流，电路两端有电压，形成电流，同理，比较水压形成水流得到电压形成电流，这种研究物理问题的方法叫（） A、类比法 B、比较法 C、转换法 D、等效法二、电压表的应用看图题 1、在图3所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（） 2、如图所示的电路中，闭合开关S后，小灯泡L1、L2

串联电路和并联电路的规律

A V 图3 中期考试复习纲要一、串联电路的规律 1．电流：在串联电路中，电流处处相等公式：I 1=I 2= …=I n 2．电压：在串联电路中，总电压等于各用电器两端的电压之和公式：U 1=U 2=…=U n 3．电阻: 在串联电路中，总电阻等于各分电阻之和公式：R=R 1+R 2+…+R n 4．作用：串联电路有分电压的作用,电压的分配跟电阻成正比公式：U 1/U 2=R 1/R 2 5．串联电路各用电器相互影响二．并联电路的规律 1．在并联电路中，干路电流等于各支路电流之和公式：I=I 1+I 2+…+In 2．在并联电路中，各支两端的电压相等，且等于总电压公式:U 1=U2=…Un=U 总 3．在并联电路中，总电阻的倒数等于各分电阻的倒数之和公式：1/R=1/R 1+1/R 2+…1/R n 两个电阻并联的总电阻：R 1R 2/（R 1+R 2） 4．作用：并联电路有分电流的作用，电流的分配跟电阻成反比公式：I 1/I 2=R 2/R 1 5．并联电路各支路用电器是独立的，互不影响欧姆定律欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比欧姆定律的表达式： I=U/R 欧姆定律的变形公式：R=U/I U=IR 注：电阻跟电压,电流无关电能电功率 1、计算电功率的公式：纯电阻:P=W/t=UI=U 2/R=I 2R 非纯电阻：P=W/t=UI 2、计算电能的公式：纯电阻：W=Pt=UIt=U 2t/R=I 2Rt 非纯电阻:W=Pt=UIt 3、三组重要变形公式（1）P=W/t W=Pt t=W/P 国际单位：W —-—-J （焦） t-—--—s(秒) P-----W （瓦）常用单位:W ———-kwh t —-———h(时) p--—-—-kw(千瓦) （2）P=UI U=P/I I=P/U 单位：P---—w U----V I----—A (3)P=U 2/R R=U 2/P 强化训练题 1．一段电路有持续电流的条件：一是 ;二是 2．一段导体两端的电压是3V ，导体中的电流是0。75A,则导体的电阻是______Ω;若导体两端不加电压，通过导体的电流是______A ，此时导体电阻是______Ω。 3．现有一只工作电压是2.2V ，工作电流是0。2A 的小灯泡。要使它能正常工作，必须联一个阻值是 Ω的电阻，才能接在电压为6V 的电池组两端。 4．已知R 1 、: R 2=2:3,若R 1与R 2串联,则通过R 1与R 2的电流之比 , 电压之比 ;若R 1与R 2并联,则R 1与R 2两端的电压之比，通过R 1与R 2的电流之。 5、如图9所示,当开关S 闭合后,电压表测出的电压是（ ) A 。灯L1两端的电压 B 。灯L 2两端的电压 C 。灯L1和L 2两端的总电压 D.电源两端的电压 6、如右图6所示的电路中，闭合开关后，两灯均正常发光。突然，两盏灯同时熄灭且电表示数均变为零,下列分析中正确的是( ) A ．L1短路了 B 。 L2短路了 C 。 L1灯丝断了 D. L2灯丝断了 7、如图3所示的电路中，电源电压保持不变。当滑动变阻器的滑片P 向右滑动时,电流表和电压表的示数变化情况是（ ) A 、都增大 B 、电流表示数变小,电压表示数变大 C 、电流表示数变大，电压表示数变小 D 、都变小 8（6分）、如图13示，已知电阻R 1=5Ω，电流表A 1的示数为I 1=1A ，电流表A 的示数为I =1.5A ，求: (1) R 1两端的电压U 1； (2) R 2的阻值．纯电阻：电能全部转化为热能的电器如：电饭锅电烤箱热水器电熨斗电铬铁电炉电褥丝 … 非纯电阻：电能转化为多种形式的能如：电动机（电能转化为热能和动能）电风扇洗衣机电视图9

2014人教版物理九年第16章第2节《串、并联电路中电压的规律》练习题

第2节串、并联电路中电压的规律一、选择题 1．(13广州）．如图所示，灯泡 L1 比 L2亮，电压表 V2 示数为 6V，下列说法正确的是A A．V1 示数为 6V B．V1 示数大于6V C．V2示数小于6V D．V 2示数大于6V 2．(13南宁）如图所示，在探究串联电路的特点时,闭合开关，用电流表分别测出A、B、C 三处的电流 I A、I B、Ic，用电压表分别测出AB、BC、AC两点间的电压U AB、U BC、U AC。下列说法正确的是D 3．（13沈阳）如图所示,当开关S闭合后，下列说法正确的是BD A．灯L1与灯L2是串联，且灯L1被短路 B．电压表可测出灯L1两端的电压 C．电流表A1测的是灯L1的电流 D．电流表A2测的是灯L2的电流 4．（13济南）如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后,灯L1、L2均正常发光．则B A．甲的电流表，乙、丙是电压表 B．甲的电压表，乙、丙是电流表 C．乙的电流表，甲、丙是电压表 D．乙的电压表，甲、丙是电流表 5．（13湘西州）在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为A A． 1。5V B． 3.8V C． 2。3V D． 6.1V 6．（13黑龙江）如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和 V2示数同时发生变化，可得出多组实验数据,通过此实验探究可以验证的结论是B A．在串联电路中，电流处处相等 B．在串联电路中，总电压等于各部分电路两端电压之和 C．在串联电路中，总电阻等于各部分电路电阻之和 D．电压一定时,电流与电阻成反比 7．（13东营）某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是C A．电流表断路B．灯L1断路

九年级物理串并联电路电压的规律测试题

探究串、并联电路电压的规律 5分钟训练(预习类训练，可用于课前) 1.如图6-2-1所示，电源电压为6V，电压表示数为3.8V，则（）图6-2-1 A.L1两端电压为2.2V B.L2两端电压为3.8V C.电源与L1两端电压之和为3.8V D.L2两端电压为2.2V 答案:AB 2.关于电压，下列说法正确的是（） A.电路两端存在电压，电路中一定存在电流 B.只要电路中有电流，在电路两端就一定存在电压 C.电压的国际单位有伏特、千伏、毫伏、微伏等 D.经验证明高于36V的电压对人体是安全的解析：电压是电路中形成电流的原因，但电路中形成电流时，电路必须是通路，故A错，B对。在国际单位制中，电压的单位是伏特。只有不高于36伏的电压对人体才是安全的。故C、D错。答案：B 3.读出图6-2-2中电流表和电压表的示数。电流表示数为______A，电压表示数为______V。

图6-2-2 答案：0.468.5 4.如图6-2-3所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端的电压为________V，灯L2两端电压为________V。图6-2-3 解析：当S1闭合、S2断开时，L1与L2串联，电压表测L1两端的电压。当S1断开、S2闭合时，L1和L2串联，电压表测L1和L2的总电压。根据串联电路中电压的特点可知：L2两端的电压为L1和L2的总电压与L1两端的电压之差，即4.5V-3V=1.5V。答案：31.5 10分钟训练(强化类训练，可用于课中) 1.如图6-2-4所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）

串并联电路中电流、电压的规律

串、并联电路中电流电压电阻的规律1、电流: 串联电路中各处的电流_____ ; 并联电路干路中的电流等于各支路中的电流___ . 2、电压：串联电路总电压等于它的各部分电路的电压____; 并联电路中各支路的电压_____。 3、电流表使用时规则：①电流表要____在电路中；②电流从电流表的___接线柱流入， __接线柱流出，否则指针反偏；③被测电流不要超过电流表的____;④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。 4、电压表使用规则：①电压表要___在电路中。②电流从电压表的“__接线柱”流入，“ __接线柱”流出。否则指针会反偏。③被测电压不要超过电压表的最大量程。 1、I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比,跟导体的电阻成反比） 2． I=I1=I2=…=In (串联电路中电流的特点：电流处处相等) 3． U=U1+U2+…+Un (串联电路中电压的特点：串联电路中,总电压等于各部分电路电压之和) 4． I=I1+I2+…+In (并联电路中电流的特点：干路上的电流等于各支路电流之和) 5． U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等.都等于电源电压） 6． R=R1+R2+…+Rn (串联电路中电阻的特点：总电阻等于各部分电路电阻之和) 7． 1/R=1/R1+1/R2+…+1/Rn (并联电路中电阻的特点：总电阻的倒数等于各电阻倒数之和) 8． R并= R/n（n个相同电阻并联时求总电阻的公式） 9． R串=nR (n个相同电阻串联时求总电阻的公式) 1．如图电路图所示，下列实物连接正确的是（） 2、如图中的电路图和实物图相对应的是一、串并联电路电流的规律 L1 S1 S2 L2 L2 S1 S2 L1 L1 S2 S1 L2 A B C D L1 S1 L2 L2 S1 L1

电压与串并联电路中的电压规律

电压及串并联电路中的电压规律知识梳理：一、电压： 1、电压的作用：电源是提供电压的装置，电压是电路中形成电流的原因。注：电流的形成有两个条件：①闭合电路；②有电压。 2、电压的单位：国际单位是伏特，简称伏（V）。常用单位有千伏（kV）、毫伏（mV） 1kV＝1000V 1V＝1000mV 3、常见电压数值：一节干电池的电压为1.5V；一节铅蓄电池的电压为2V；对人体的安全电压是不高于36V；家庭电路的电压是220V。二、电压表： 1、电压表的图形符号： 2、电压表的使用规则：①电压表与被测用电器并联；②必须使电流从正接线柱流入电压表，从负接线柱流出；③被测电压不能超过电压表的量程。 3、电压表的读数：常用电压表有两个量程，读数时先确定电压表的量程与分度值，再读数。三、串并联电路中电压的规律 1、串联电路电压特点：串联电路中，电源两端电压等于各用电器两端电压之和，即U＝U1＋U2＋…＋U n 2、并联电路电压特点：在并联电路中，电源两端电压等于各支路用电器两端电压，即U＝U1＝U2＝…＝U n 注：对串并联电路中电压特点的解释： 1、串联电路： ①串联电路两端的电压等于各部分电路两端的电压之和 ②串联电路里各用电器两端的电压不一定相等，但电路两端的总电压等于各用电器两端的电压之和，因为每一用电器两端电压都是电源电压的一部分。 2、并联电路：并联电路中，各支路两端的电压都相等，因为对于并联电路，各支路的两端分别接入电路中相同的两点之间，所以电压必然相等。四、电压表和电流表的异同：仪表元件符号使用规则学生电表读数接法接线柱量程能否直接连电源两极量程分度值电流表串联电流 “＋”入 “－”出被测电流不能超过表的量程，先要试触不能 0.6A 0.02A 先看量程再读数 3A 0.1A 电压表并联电流 “＋”入被测电压不能超过表的量程，能3V 0.1V 先看量程再读数

初二物理串并联电路中电流电压的规律经典习题

串、并联电路中电流的规律 1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、 B、C三处的电流，得知I A=0.2A，则I B=_______，I C=_______，他实验的结论是 _______________________。 2、如图，这是探究________电路的电路图，电流表______ 测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。请在图中标出三只电流表的正、负接线柱。 3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过 L2的电流是______，通过干路的电流是_______。 4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。 5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是： ( ) A．0.1mA B。10mA C。0.1A D。1000mA 6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、 I 2、I3，则它们之间的关系是：( ) A．I1=I2 B．I3=I1+I2 C．I1=I2+I3 D．I2=I3 7、如图所示，电路中能正确测出通过灯L2的电流的是：( ) A B C D 8、如图所示，用电流表测干路中电流的电路图，正确的是：( )

A B C D 9、如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( ) A．I1=I2=I3 B．I1>I2=I3 C．I1>I2>I3 D．I1> I3> I2 10、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( ) A．2：3 B．3：1 C．1：2 D．2：1 11、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

串并联电路电流电压关系练习

串并联电路电流电压关系练习 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

串联、并联电路中电压的特点练习题姓名；日期； 1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。 2、学校每一层楼都有安装一个空气自动开关，允许通过它的最大电流是20A，如果每一间教室内每一盏日光灯的电流约400mA，则每一层楼最多可安装盏这样的日光灯。 3、在左下图所示的电路中，电源是由4节干电池串联而成，开关闭合后，电流表和电压表的读数分别是0.5A和，则通过R1的电流是A，R2两端的电压是V， 4、如图11-6所示的电路，电源电压为6V，电压表V l的示数为U l=，则电压表V2的示数U2= V． 5、如左下图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V 和，则电源电压为__ _V ，灯L1 两端的电压为__ _V ，灯L2两端的电压为_ __V。如图所示，L1与L2是两只完全相同的灯泡，其中电流表A1的示数为0.6A，则电流表A2的示数是 A，、6、在图a所示的电路中，开关S闭合后，电压表V 1 的读数分别为6V、4V.则电阻R1两端的电压是V，R2 V 2 两端的电压是 V。 7、在图中所示电路中，两盏灯的连接方式是 _________联。若两盏灯完全相同。电源电压为9V，闭合开关后，电流表的示数为 0.3A，电压表的示数为_______V。通过灯泡L1与L2的电流之比是。

串、并联电路中电压的规律教案人教版

第十六章第2节串、并联电路中电压的规律【教学理念】 1．在串、并联电路中电压规律的探究过程中，通过给学生创设问题的情景，充分调动学生的积极性，使学生去讨论、猜想、设计实验方案并动手做实验，让学生成为串、并联电路中电压的规律的“发现者”课堂的主人翁，使本节课的教学过程如研究课题那样去进行。 2．在整个教学过程中，教师是学生的合作者、引导者和参与者。教学过程是师生交流、共同发展的互动过程。当学生遇到困难时，教师要和学生一起猜想、分析，从中点拨其思维。 3．教学的真正目的是让学生探索规律，获得研究、思维的方法，然后通过方法的获得以及运用方法探索、创造的过程，使学生形成对科学研究有亲近热爱、和谐相融的情感，具有乐于探索物理现象和日常生活中的物理学原理的科学精神。因此，【教材分析】探究串、并联电路电压的规律”这一实验在本章中占有重要地位。它不仅是加深理解电压概念的需要，也是使学生巩固电压表使用技能的需要，更是培养学生科学探究能力、进一步学习电学基本规律的需要。本节的学习是将来探究电流、电压和电阻的关系，学习欧姆定律和电功率的铺垫。本节是在学生学习了“电路”“电流”“电压”“串联电池组电压关系”等知识的基础上，让学生通过探究活动找出串、并联电路中电压的关系。由于学生在第五章“探究串、并联电路的电流规律”的学习中，经历了一次完整的科学探究的七个环节，所以本节教学可在复习、熟悉七个环节的基础上，重点突出几个环节，如“设计实验”“进行实验”等。【教学目标】知识与技能 1．学会正确将电压表接入串、并联电路，并能画出相应的电路图。 2.学会正确使用电压表测量串、并联电路的电压。 3.会分析实验数据，归纳总结出串、并联电路各自电压的规律。过程与方法在探究串并联电路电压规律的过程中，体验科学探究的方法，科学研究的步骤。情感、态度与价值观养成实事求是、尊重自然规律的科学态度，体会交流合作的喜悦。【教学重难点】重点：探究串联、并联电路中电压的规律。难点：学生自主设计实验、如何观察，如何分析，得出结论。【教学准备】或【实验准备】教师用：多媒体课件、2.5V的小灯泡2只、3.8V的小灯泡1只，开关1只、电源、导线若干、电压表。学生用：2.5V的小灯泡2只、3.8V的小灯泡1只、开关1只、电源、导线若干、电池三节。【教学过程】一、温故而知新 1、电压表的作用是。 2、电压表有个接线柱，经组合后可有个量程，分别为和，它们

串联并联电路的简单计算题

串联电路计算题 1. 如图所示，电阻RF12欧。电键SA 断开时，通过的电流为安；电键SA 闭合时，电流表的示数为安。问：电源电压为多大电阻R,的阻值为多大 2. 如图所示，滑动变阻器上标有“20Q 2A”字样，当滑片P 在中点时，电流表读数为安, 电压表读数为伏，求：（1）电阻Ri 和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。 3. 如图所示，电源电压为12伏，保持不变。电阻R 产20欧，电键SA 闭合后，电流表示数 6. 在如图所示的电路中?电源电压为12伏?电阻乩的阻值为20欧■变阻器R,规格为“60Q, 2A\当电键K 闭合时?电流表A 的示数为安。（1）求电压表比和匕的示数。（2）滑动变阻器连入电路中的阻值。（3）电流表示数的最大值能到达多少（4）电压表也示数最大能达到多少伏为安。问：乩两端的电压多大电阻R,的阻值多大 4. 如图所示，滑动变阻器的变阻范围为0、20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和安，求：（1）电源电压；（2）电阻乩的阻值；（3）当滑片移到右端时，电流表、电压表的读数。 5. 如图所示，电源的电压U=6V 恒定不变，定值电阻R 产10Q,滑动变阻器&上标有“20Q 1A”的字样。（1）滑片P 在a 点时，电压表的示数是多少（2）滑片P 在a 点肘，电流表的示数是多少（3）滑片P 在中点时，电压表的示数是多少

7.在如图所示的电路中，电源电压为6伏且不变。电阻乩的阻值为10欧，滑动变阻器& 上标有“20Q 2"'字样，两电表均为常用电表。闭合电键S,电流表示数为安。求：（1）电压表的示数；（2）电阻&连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。并联电路计算題 1.如图所示电路中，用= 20Q,电路总电阻为12Q,电流表示数为0. 3A,请计算：（1）电源电压；⑵通过凡的电流；⑶电阻丘的阻值。 2.如图所示，电阻心为20欧，电键S断开时，电流表示数为安; 示数为安。求：（1）电源电压；（2）电阻艮的阻值。 3.在图所示的电路中，电源电压保持不变，电阻乩的阻值为20欧。先闭合电键S“电流表的示数为安，再闭合电键S“电流表的示数变化了安。求：（1）电源电压氏（2）电阻用的阻值。（3）通电10秒，通过电阻丘某横截面的电量。 4.如图所示的电路，电阻水的阻值为40欧，凡的阻值为60欧。电键S闭合时，电流表A 的示数为安，求：（1）电源电压伉（2）通过金的电流厶。 5.如图所示，电阻Ri二40欧，电键SA断开时，电流表的示数为安; 6.阻值为10欧的用电器，正常工作时的电流为安，现要把它接入到电流为安的电路中，应电键SA闭合时，电流表示数为安。问：电源电压为多大电阻&的阻值为多大

串并联电路电流电压的规律

1.下图中电压表测量谁的电压 2.如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A 是，B 是，C 是 ,通过L1的电流为0.2A,则电流表的读数为 A ，通过L2的电流为，电源电压为6V ，L2两端电压为 1.5V ，则L1两端电压为。（2）并联时，A 是，B 是，C 是，干路电流为1.2A ，通过L1的电流为0.4A ，则通过通过L2的电流为，电源电压为6V ，则L2两端电压为，则L1 两端电压为。 3.如图2所示的电路中，把圆圈所代表的电表填入其电路符号。 5.如图（a ）所示，当开关S 闭合时，两只电流表的示数分别由（b ）、(c)两图读得，则电灯L 1中的电流是( ) A.0.8A B.0.16A C.0.52A D.1.28A 6.如图甲所示的电路图，将图乙中的实物用铅笔画线按图甲所示连接起来．如果电流表的示数为0.9A ，电流表的示数为0.5A ，通过灯 L 1和L 2的电流各是多大？ 7.如图甲所示是用电流表测量电流的实物连接图，请按要求回答： (1)在方框乙中画出与甲对应的电路图； (2)如果电流表的示数如图丙所示，则电流表测出的电流是________A ； (3)如果要用电流表测通过L 1 和L 2 的总电流，且只允许移动一根导线，在图甲中需要移动的导线上打上“×”，并在原图中画出正确的接线． 8.在图3-甲所示的电路中，合上开关S ，电流表A 1、A 2的示数如图乙所示，则灯L 1中的电流为__________A ，灯L 2中的电流为___________A 。 9.小丽在“电流表测量电流”的实验中按照如图a 所示的电路图组成电路，接通开关S 后，电流表A 1、A 2的指针位置如图b 所示，则电流表A 1的读数应是______A ，灯L 1中的电流是______A ． 10在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均为图乙所示,则电阻R1和R2中的电流分别为( ) A ．1.2A,0.22A B ．0.98A,0.22A C ．0.96A,0.24A D ．0.24A,1.2A 11.如图所示的电路中，闭合开关S ，已知电源电压为6V ，L 1两端的电压为2V ，则下列说法正确的是（） A ．电压表的示数为2V B ．电压表的示数为4V C ．电压表的示数为6V D ．电压表的示数为10V 图1 图3

串联和并联电路图计算题

串联和并联电路图计算题(一)：基础知识: 1、串联电路：（1）、串联电路的电流特点：I=I 1=I 2（串联电路中各处电流相等）（2）、串联电路的电压特点：U=U 1+U 2（串联电路中总电压等于各部分电压之和）（3）、串联电路的电阻特点：R=R 1+R 2（串联电路中总电阻等于各个电阻之和）（4）、串联电阻具有分压作用：2 121U U R R =（串联电路中电压之比等于电阻之比）（5）、欧姆定律公式： R U I = 111R U I = 222R U I = 2、并联电路：（1）、并联电路的电流特点：I=I 1+I 2（并联电路中总电流等于各支路电流之和）（2）、并联电路的电压特点：U=U 1=U 2（并联电路中总电压等于并联电两端电压）（3）、并联电路的电阻特点：21R 1R 1R 1+=（并联电路中总电阻的倒数等于各个电阻的倒数之和）（4）、并联电阻具有分流作用：222 1I I R R =（并联电路中电流之比等于电阻之比的倒数）（5）、欧姆定律公式：R U I = 111R U I = 222R U I = 3、串联电路的总电阻的阻值比任何一个分电阻的阻值都大，原因是相当于增大了导体的长度。 4、并联电路的总电阻的阻值比任何一个分电阻的阻值都小，原因是相当于增大了导体的横截面积。例题分析：例1. 有一只电灯，电阻是10Ω，正常工作时它两端的电压是5V ，现有一个电压为8V 的电源，要想把灯接在这个电源上且正常发光，应如何连接一个多大的电阻？解题：根据题意画出电路图如图：电阻R 和灯泡L 串联；灯泡正常工作时电路中的电流：0.5A 105V R U I I L L L R =Ω== = 电阻R 两端的电压：U R =U ﹣U L =8V ﹣5V=3V ，电阻R 的阻值：Ω=== 60.5A 3V I U R R R 例2．（2011?重庆）从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V ，传感器电阻R 2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R 2的电阻为80

串并联电路中电流电压的规律

串、并联电路中电流电压电阻的规律 1、电流:串联电路中各处的电流_____;并联电路干路中的电流等于各支路中的电流___. 2、电压：串联电路总电压等于它的各部分电路的电压____;并联电路中各支路的电压_____。 3、电流表使用时规则：①电流表要____在电路中；②电流从电流表的___接线柱流入，__接线柱流出，否则指针反偏；③被测电流不要超过电流表的____;④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。 4、电压表使用规则：①电压表要___在电路中。②电流从电压表的“__接线柱”流入，“__接线柱”流出。否则指针会反偏。③被测电压不要超过电压表的最大量程。 1、I=U/R （欧姆定律:导体中的电流跟导体两端电压成正比,跟导体的电阻成反比）? 2．I=I1=I2=…=In(串联电路中电流的特点：电流处处相等)? 3．U=U1+U2+…+Un(串联电路中电压的特点：串联电路中,总电压等于各部分电路电压之和)? 4．I=I1+I2+…+In(并联电路中电流的特点：干路上的电流等于各支路电流之和)? 5．U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等.都等于电源电压）? 6．R=R1+R2+…+Rn(串联电路中电阻的特点：总电阻等于各部分电路电阻之和)? 7．1/R=1/R1+1/R2+…+1/Rn(并联电路中电阻的特点：总电阻的倒数等于各电阻倒数之和)? 8．R 并=R/n （n 个相同电阻并联时求总电阻的公式）? 9．R 串=nR(n 个相同电阻串联时求总电阻的公式)? 1．如图电路图所示，下列实物连接正确的是（） 2、如图中的电路图和实物图相对应的是一、串并联电路电流的规律 1、在如下图所示的电路中，L 1和L 2是两个完全相同的灯泡。求：（1）只闭合S 2时，若电流表A 的示数为0.44A ，则通过L 1和L 2的电流分别是多少？（2）当闭合S 1和S 3时，若电流表，则通过L 1和L 2的电流分别是多少？（3）只闭合S 1时，若电流表A 的示数为0.49A ，则通过L 1和L 2的电流分别是多少？（4）能不能同时闭合开关S 2和S 3？为什么？ 2、如图所示，闭合开关S ，L l 、L 2均正常发光，电流表A l 的示数电流为0.8A ，A 2的示数为0.3A ，求：? (1)通过L 2的电流是多少 (2)2min 内通过L 1的电荷量 3、如图所示，电流表的示数是1A ，求：（1）R 1中电流I 1和R 2中I 2各是多大？ L 1 S 1 S 2 L 2 L 2 S 1 S 2 L 1 L 1 S 2 S 1 L 2 A B C D L 1 S 2 S 1 L 2 L 2 S 2 S 1 L 1

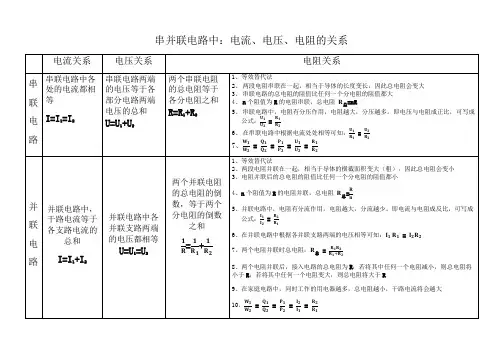

初中物理串、并联电路的电流、电压、电阻规律知识总结

串、并联电路的电流、电压和电阻的规律的特点 1、串联电路：（1）、串联电路中各处的电流相等 n I I I I ????===21 （2）、串联电路两端的总电压等于各部分电路两端电压之和 n U U U U ????++=21 （3）、串联电路的总电阻等于各串联电阻之和 n 21+R +R +R =R ???? 电阻串联越多电路总电电阻越大，因为电阻串联相当于增加了导体的长度。串联电路的总电阻比任何一个分电阻都大（4）串联电路中，各部分电路两端的电压与各自的电阻成正比）即串联（）即串联R R U U R U R U I I R R U U R R U U R U R U I I R R U U 111111121212211212121;(;=∴?====∴?=== 串联电路（串联电阻）有分压作用，说明在串联电路中，电阻越大分得的电压越大，电阻小分得的电压小。 2.并联电路：（1）并联电路的总电流等于各支路电流之和 n I I I I ????++=21 （2）并联电路中各支路两端的电压均相等，并且都等于电源电压 n U U U U ????===21 （3）并联电路总电阻的倒数等于各并联电阻的倒数之和 R 1=11R +2 1R +……+n R 1 电阻并联越多电路的总电阻越小，电阻并联相当于增大了导体的横截面积。（同时并联使用的用电器越多，电路的总电流越大）在并联电路中，若其中某一个电阻变大或变小，则总电阻也将相应的变大或变小。并联电路的总电阻比任意一条支路的电阻都小（4）并联电路各支路中的电流与自身电阻成反比

）即并联（）即并联1 11111112212211211221;(;R R I I IR R I U U R R I I R R I I R I R I U U R R I I =∴?====∴?=== 并联电阻有分流作用，在电源电压稳定的条件下，增加并联电路中的支路，对原各条支路无影响。这说明在并联电路中，大的电阻分得的电流小，小的电阻分得的电流大。张齐彪 2015年11月15日

串并联电路电压的规律(提高)知识讲解

串、并联电路中电压的规律（提高）责编：武霞【学习目标】 1.会正确使用电压表接入串、并联电路，并能画出相应的电路图； 2.会分析实验数据，归纳总结串、并联电路各自电压的规律； 3.会利用串、并联电路的电压规律解决简单问题。【要点梳理】要点一、串联电路中电压的规律 (1)提出问题：串联电路中各部分电路两端电压与总电压有什么关系呢？ (2)猜想与假设： ①串联电路中各部分电路两端的电压相等； ②串联电路中各部分电路两端的电压之和等于总电压。 (3)实验设计：实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。实验步骤： ①分别把电压表并联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电压，看看它们之间有什么关系。 ②换上另外四只灯泡，再测两次，看看是否还有同样的关系。三次测量的电路图分别如图所示： (4) 实验序号A、B间电压U1/V B、C间电压U2/V A、C间电压U/V 1 3 2 3 3 3 (5) 从实验过程和实验记录中可以看出，两灯泡的规格相同时，U1=U2；当两灯泡的规格不相同时，U1≠U2，但都满足U1+U2=U。 (6)得出结论：串联电路两端的总电压等于各部分电路两端的电压之和，即U=U1+U2。 (7)评估与交流：回顾以上操作，看看是否存在不妥的地方：读数时是否实事求是?更换灯泡时是否换用了不同规格的?如果这些因素在实验中都作了充分的考虑，实验的结果应该是可靠的，各小组把实验结果写成实验报告，并在班上进行交流和讨论。要点诠释：实验探究过程中的注意事项 (1)连接实验电路时，开关应断开；电压表应并联在被测电路中； (2)应从电源正极(或负极)起按电路图将元件逐个连接起来； (3)连接好电路后，要先用开关试触，观察电压表的指针偏转情况，确认无误后，再闭合开关，观察示数；

串联、并联电路的简单计算题

串联电路计算题 1．如图所示，电阻R1=12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？ 2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24 安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。 3．如图所示，电源电压为12伏，保持不变。电阻R1=20欧，电键SA闭合后，电流表示数为0.2安。问：R1两端的电压多大？电阻R2的阻值多大？ 4．如图所示，滑动变阻器的变阻范围为0~20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：（1）电源电压；（2）电阻R1的阻值；（3）当滑片移到右端时，电流表、电压表的读数。 5．如图所示，电源的电压U=6V恒定不变，定值电阻R1=10Ω，滑动变阻器R2上标有“20Ω1A”的字样。(1)滑片P在a点时，电压表的示数是多少？(2)滑片P在a点时，电流表的示数是多少？(3)滑片P在中点时，电压表的示数是多少？ 6．在如图所示的电路中,电源电压为12伏,电阻R1的阻值为20欧,变阻器R2规格为“60Ω，2A”。当电键K闭合时,电流表A的示数为0.2安。(1)求电压表V1和V2的示数。 (2)滑动变阻器连入电路中的阻值。(3)电流表示数的最大值能到达多少？（4）电压表V2示数最大能达到多少伏？

7．在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。并联电路计算题 1．如图所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：⑴电源电压；⑵通过R2的电流；⑶电阻R2的阻值。 2．如图所示，电阻R1为20欧，电键S断开时，电流表示数为0.2安；电键S闭合时，电流表示数为0.5安。求：（1）电源电压；（2）电阻R2的阻值。 1 3．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧。先闭合电键S1，电流表的示数为0.3安，再闭合电键S2，电流表的示数变化了0.2安。求：（1）电源电压U。（2）电阻R2的阻值。（3）通电10秒，通过电阻R1某横截面的电量。 4．如图所示的电路，电阻R1的阻值为40欧，R2的阻值为60欧。电键S闭合时，电流表A 的示数为0.3安，求：（1）电源电压U。（2）通过R2的电流I2。 5．如图所示，电阻R1=40欧，电键SA断开时，电流表的示数为0.1安；电键SA闭合时，电流表示数为0.3安。问：电源电压为多大？电阻R2的阻值为多大？ 6．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应并联多大的电阻？ 7．在如图所示的电路中，电阻R1的阻值为10欧。闭合电键S，电流表A1的示数为0.3安，电流表A的示数为0.5安。求:(1)通过电阻R2的电流。 (2)电源电压U。(3)电阻R2的阻值。

串并联电路电流、电压、电功率的分配

DAY13 （1）串并联电路电流的特点：串联电路中，各处电流相等。I=I1=I2 并联电路中，干路电流等于各支路的电流之和。I=I1+I2 （2）串并联电路电压的特点：串联电路中，电路两端的总电压等于各部分用电器两端电压之和。U=U1+U2 并联电路中，各支路两端电压相等，等于两端的总电压。U=U1=U2 （3）串并联电阻的特点：串联电路中，等效电阻等于各串联电阻之和。R=R1+R2 若R1=R2=r 则R=2r 并联电路中，等效电阻的倒数等于各并联电阻的倒数之和。1/R=1/R1+1/R2若R1=R2=r 则R=r/2 （4）串并联电压、电流与电阻的关系：串联电路中，电压的分配与电阻成正比，即阻值大的电阻，其两端的电压也大，阻值小的电阻，其两端的电压也小，这种关系称为分压关系。U1/U2=R1/R2 并联电路中，电压的分配与电阻成反比，即阻值大的电阻，其两端的电压小，阻值小的电阻，其两端的电压大，这种关系称为分流关系。I1/I2=R2/R1 （5）串并联电路电功的特点：串联电路中，消耗的总功等于各串联用电器消耗的电功之和。W=W1+W2 并联电路中，消耗的总功等于各并联用电器消耗的电功之和。W=W1+W2 （6）串并联电路电功与电阻的关系：串联电路中，电功的分配与电阻成正比。即阻值大消耗的电功多，阻值小的消耗的电功少。W1/W2=R1/R2 并联电路中，电功的分配与电阻成反比。即阻值大消耗的电功少，阻值小的消耗的电功多。W1/W2=R2/R1 （7）串并联电路电功率的特点：串联电路中，消耗的总功率等于各串用电器消耗的电功率之和。P=P1+P2 并联电路中，消耗的总功率等于各并用电器消耗的电功率之和。P=P1+P2 （8）串并联电路电功率与电阻的关系：串联电路中，电功率的分配与电阻成正比。即阻值大消耗的电功率大，阻值小消耗的电功率小。P1/P2=R1/R2 并联电路中，电功率的分配与电阻成反比。即阻值大消耗的电功率小，阻值小消耗的电功率大。P1/P2=R2/R1 （9）串并联电路电热的特点：串联电路中，电路中所产生的总热量等于各串联用电器产生的热量的总和。即Q =Q1+Q2 并联电路中，电路中所产生的总热量等于各并联用电器产生的热量的总和。即Q =Q1+Q2（10）串并联电路电热与电阻的关系：串联电路中，各用电器产生的电热与电阻成正比。即Q1/Q2=R1/R2 并联电路中，各用电器产生的电热与其电阻成反比。即Q1/Q2=R2/R1 练习题： 1.对式子R=U/I的理解，下面的说法中正确的是（） A、导体的电阻跟它两端的电压成正比

串、并联电路中电压规律(讲义及答案)

串、并联电路中电压规律（讲义）一、知识点睛【板块一】电压 1.电压是电路中形成的原因：电压使电路中的定向移动形成了电流。是提供电压的装置。 2. 电路中获得持续电流的条件： ②。 3.电压的符号是；电压的国际单位是，符号是。换算关系：1kV= V；1V= mV。 4.常见的电压：一节干电池；一节蓄电池；手机电池；人体安全电压；家庭电路电压；工业动力电压。【板块二】电压的测量 5.电压的高低可以用来测量，元件符号。 6.电压表规格：量程分别是和；分度值分别是和。 7.电压表的使用：（1）使用前先观察指针是否指零；再选择合适的量程。在预先不知道被测电压大小时，要先用最大量程，并且，根据情况改用小量程或换更大量程的电压表；（2）使用时电压表要联在被测用电器两端；电压表直接接在电两端，测电源电压。电压表若与一段导线并联，则。电流从电压表的流入，流出。否则；电压表（3）读数时根据量程、分度值和指针位置读数。 1 1 2 3 4

【板块三】串、并联电路的电压规律 8.串联电池组两端电压等于。 9.串联电路的电压规律：电源两端的电压等于各用电器两端电压之和；字母表示：。并联电路的电压规律：电源两端的电压与各支路两端的电压相等；字母表示：。二、精讲精练【板块一】电压 1.下列说法错误的是（） A.电源是提供电压的装置 B.正、负电荷定向移动都会形成电流 C．电路中有电流，电路两端就一定有电压 D．电路两端有电压，电路中就一定有电流 2.一节干电池的电压是V，对人体安全的电压是不高于 V；我国家庭电路电压为V。【板块二】电压的测量 3.关于电流表和电压表的使用，下列说法错误的是（） A．两表都不能将两接线柱直接接到电源的两极上 B．使用前都应检查指针是否指零 C.若有两个量程，一般都先用大量程“试触” D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出 4.如图，电路中，L1和L2是联的，电压表测量的是两端的电压。第4 题图第5 题图 5.把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，这个水果电池的（填写“A”或“B”）端是正极，水果电池向外供电时，能转化为电能。
