改性沥青技术及生产工艺方案介绍
改性沥青技术及生产工艺方案介绍
改性沥青技术及生产工艺介绍一、前言1、沥青传统意义上得沥青就是由树脂包裹得沥青质分子团组成得胶体物质,它呈现出很强得油质状态（即石油质)。
胶体分为溶胶(主要指液态密度)与冻胶(主要指固体密度),这取决于其成分间得平衡状态。
对沥青来说,两种状态得平衡取决于沥青质与树脂间得相互作用,并受到外界温度得强烈影响。
事实上,沥青温度得升高打破了其冻胶状态,使沥青分子团演变成溶胶状态。
因而沥青得一个重要特性就就是常温下呈现出固体或半固体，但随温度升高极易溶化。
这一显著得热敏感性就是沥青得最重要得特征，也就是其主要弱点。
事实上,沥青混合物应能够在全年不同得工作条件下保持其良好得性能。
显著得热敏感性妨碍了沥青混合物在高温与低温时呈现出良好得性能,因而必须改进沥青得特性以提高产品性能。
二十多年来，国际国内交通容量增长迅速,重型车辆在其中得比例也不断增长。
面对现在与将来得繁重得交通容量，使用传统材料、按传统方法设计得高速公路与机场跑道得沥青路面得寿命将不断降低。
为了提高沥青得产品性能,一个可行得方法就就是选用某些高分子聚合体改变传统沥青得特性。
2、高分子聚合物现有得高分子聚合体种类繁多,特性各异，一般分为塑性体与弹性体。
同样工作温度下,其性能在很多方面都不同,特别就是劲度、可变形性以及冲击强度。
图表-1显示了塑性体与高弹体代表性得应力应变特性。
图（一)很多高分子聚合体材料可以用来改变沥青得特性,下面我们举例说明:1、热塑(性)塑料(高弹体):苯乙烯-丁二烯-苯乙烯(Styreｎｅ-Ｂutａtrienｅ-Styrｅnｅ,SBS）苯乙烯－丁二烯(Sｔyｒeｎe-Buｔatriｅｎe,SB)苯乙烯基-丁二烯-苯乙烯（ｒａdｉcaｌSｔyrｅne-Butatriene-Ｓtｙrene,Ｒsｂｓ）2、热塑(性）塑料(塑性体）乙烯-乙酸-乙烯脂(Ｅｔｈylｅne－Ｖinyl-Acetatｅ,EVＡ)乙烯－丙烯酸-甲酯(Ｅthylene-Methyｌ-Acryｌaｔe,ＥＭA）聚乙烯(Poｌyeｔhylene,PE）低密度聚乙烯(LoｗDensitｙＰolyethylenｅ,ＬDPE)高密度聚乙烯(HｉgｈDeｎsity Polyｅthyｌeｎｅ,ＬDＰＥ)3、乳胶氯丁橡胶(Ｐoｌｙｃhlorｏpｒene）天然橡胶(NatuｒｅRｕｂber）4、脆性橡胶(Ｃruｍb Rｕｂbeｒ）在某些应用实例中,几种高分子聚合体也可以一同使用来改变沥青性能（即复合改性)。

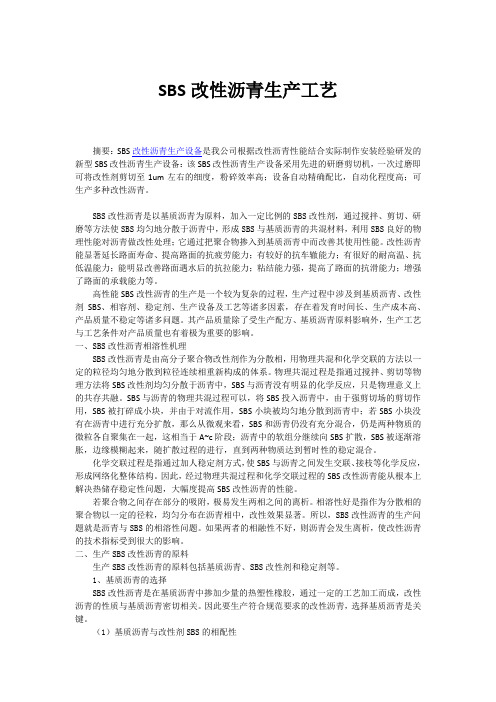

SBS改性沥青生产工艺
SBS改性沥青生产工艺摘要：SBS改性沥青生产设备是我公司根据改性沥青性能结合实际制作安装经验研发的新型SBS改性沥青生产设备：该SBS改性沥青生产设备采用先进的研磨剪切机，一次过磨即可将改性剂剪切至1um左右的细度，粉碎效率高；设备自动精确配比，自动化程度高；可生产多种改性沥青。
SBS改性沥青是以基质沥青为原料，加入一定比例的SBS改性剂，通过搅拌、剪切、研磨等方法使SBS均匀地分散于沥青中，形成SBS与基质沥青的共混材料，利用SBS良好的物理性能对沥青做改性处理；它通过把聚合物掺入到基质沥青中而改善其使用性能。
改性沥青能显著延长路面寿命、提高路面的抗疲劳能力；有较好的抗车辙能力；有很好的耐高温、抗低温能力；能明显改善路面遇水后的抗拉能力；粘结能力强，提高了路面的抗滑能力；增强了路面的承载能力等。
高性能SBS改性沥青的生产是一个较为复杂的过程，生产过程中涉及到基质沥青、改性剂SBS、相容剂、稳定剂、生产设备及工艺等诸多因素，存在着发育时间长、生产成本高、产品质量不稳定等诸多问题。
其产品质量除了受生产配方、基质沥青原料影响外，生产工艺与工艺条件对产品质量也有着极为重要的影响。
一、SBS改性沥青相溶性机理SBS改性沥青是由高分子聚合物改性剂作为分散相，用物理共混和化学交联的方法以一定的粒径均匀地分散到粒径连续相重新构成的体系。
物理共混过程是指通过搅拌、剪切等物理方法将SBS改性剂均匀分散于沥青中，SBS与沥青没有明显的化学反应，只是物理意义上的共存共融。
SBS与沥青的物理共混过程可以，将SBS投入沥青中，由于强剪切场的剪切作用，SBS被打碎成小块，并由于对流作用，SBS小块被均匀地分散到沥青中；若SBS小块没有在沥青中进行充分扩散，那么从微观来看，SBS和沥青仍没有充分混合，仍是两种物质的微粒各自聚集在一起，这相当于A~c阶段；沥青中的软组分继续向SBS扩散，SBS被逐渐溶胀，边缘模糊起来，随扩散过程的进行，直到两种物质达到暂时性的稳定混合。
改性沥青湿法生产工艺及流程
改性沥青湿法生产工艺及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!改性沥青是一种常用的道路建筑材料，它具有良好的高温稳定性、低温抗裂性和耐久性等优点。
沥青生产工艺
沥青生产工艺沥青是一种黑色的胶状物质，是从石油中提取的一种重质烃类化合物。
它具有良好的粘附性和耐候性，被广泛应用于道路建设和防水工程中。
沥青的生产工艺包括以下几个步骤：1. 原料准备沥青的主要原料是石油，其次是煤焦油和天然沥青。
在生产过程中，需要将原料进行预处理，去除其中的杂质和水分，以提高沥青的质量。
2. 石油精炼石油精炼是将原油中的各种组分进行分离和提纯的过程。
在石油精炼过程中，通过蒸馏、催化裂化、重整等工艺，可以将原油中的沥青分离出来。
不同种类的沥青可以通过不同的精炼工艺得到。
3. 沥青的改性为了提高沥青的性能，可以对其进行改性处理。
常见的改性方法包括加入聚合物、橡胶等物质，以增加沥青的粘附性、柔韧性和耐久性。
改性后的沥青在道路建设中具有更好的性能表现。
4. 沥青的加热和混合生产中，将提取的沥青进行加热，使其达到液态，便于后续的搅拌和混合工作。
同时，需要将沥青与骨料进行混合，形成沥青混合料。
沥青混合料是道路建设中的主要材料之一，可以提供较好的强度和耐久性。
5. 沥青的质量控制为了保证沥青的质量，需要对生产过程中的各个环节进行严格的控制。
通过对原料、工艺参数和成品沥青进行检测和分析，可以及时发现问题并采取措施进行调整，确保生产出符合要求的沥青产品。
6. 沥青的运输和储存生产完毕的沥青需要进行运输和储存，以便在需要时进行使用。
在沥青的运输过程中，需要注意保持其适当的温度，避免过高或过低的温度对沥青的性能产生影响。
在储存中，要防止沥青与空气接触，避免氧化和变质。
7. 沥青的使用生产好的沥青可以用于道路、机场跑道、停车场等的建设，也可以用于防水工程和屋顶的覆盖等。
在使用过程中，需要根据具体的工程要求和环境条件，选择合适的沥青类型和施工工艺。
总结：沥青的生产工艺包括原料准备、石油精炼、沥青的改性、沥青的加热和混合、沥青的质量控制、沥青的运输和储存以及沥青的使用等环节。
通过严格控制每个环节，可以生产出符合要求的高质量沥青，满足道路建设和防水工程的需求。
改性沥青基本知识工艺及原理
基质沥青 用于改性的70号基质沥青通常情况下应具有下面的 条件： 质量要达到《公路沥青路面施工技术规范》中“道 路石油沥青”A级或B级的水平。 除此之外，163 ℃薄膜老化后的15 ℃延度最好大于 80cm，最少也要大于50cm，具备这个条件大多数情况 下能保证基质沥青与SBS改性剂有较好的相容性。针入 度指数最好能达到－ 1.0以上，这样生产出来的改性沥 青容易满足I－D的针入度指数的要求。
改性方法 简单共混改性 通过熔融共混、溶液共混及乳液共混等物理方法将 高聚物如SBS、SBR、EVA、APP和PE等均匀地混入沥 青。较常用的是熔融共混法，即通过搅拌、研磨等 方法使高聚物分散于沥青中。 反应共混改性 在聚合物简单共混改性沥青时，加入其他添加剂或 对聚合物进行改性，使聚合物与沥青发生化学反应， 从而改善共混体系的相容性。 一般可分为橡胶改 性沥青的稳定化，PE、PP等的稳定化，聚合物环氧 化改性沥青等。
现阶段反应共混改性沥青研究目的和意义
聚合物反应共混改性沥青的研究公开报导现在已经很多， 聚合物反应共混改性沥青的研究公开报导现在已经很多， 主要是对聚合物，反应添加剂的类型、结构、 主要是对聚合物，反应添加剂的类型、结构、用量以及工艺 条件等因素对物理机械性能、高温贮存稳定性、 条件等因素对物理机械性能、高温贮存稳定性、流变性能的 影响进行系统研究 。 目前研究改性沥青已发展到深入的阶段，研究的内容涉 目前研究改性沥青已发展到深入的阶段， 及聚合物共混改性沥青的理论问题。 及聚合物共混改性沥青的理论问题。而之前对于反应共混改 性的有关反应机理和稳定化机理研究只是处于狭窄的阶段。 性的有关反应机理和稳定化机理研究只是处于狭窄的阶段。 随着我国公路建设的发展和激烈的市场竞争，对高性能、 随着我国公路建设的发展和激烈的市场竞争，对高性能、 稳定化、低成本的实用道路改性沥青材料需求日益迫切， 稳定化、低成本的实用道路改性沥青材料需求日益迫切，聚 合物改性沥青具有更广阔的应用前景和更高的研究价值。 合物改性沥青具有更广阔的应用前景和更高的研究价值。
sbs改性沥青防水卷材生产工艺及方法
sbs改性沥青防水卷材优点多多，拉伸强度高，抗渗透性能强，延伸率高，耐刺穿，耐腐蚀，耐高低温，耐候性好等等，所以现在选择sbs改性沥青防水卷材的人就逐渐的多了起来！并且，sbs改性沥青防水卷材适用于重点的防水的工程和屋面、墙体、地下室等地方的防水防潮！防水卷材制造商鹏盛防水是专注于防水研究20多年，生产的sbs改性沥青防水卷材目前已在各个行业应用，受到用户一致认可。
（sbs改性沥青防水卷材-实拍）sbs改性沥青防水卷材生产工艺sbs改性沥青防水卷材是以SBS橡胶改性石油沥青引为侵渍覆盖层，以聚酯纤维无纺布、黄麻布、玻纤毡等分别制作为胎基，以塑料薄膜为防粘隔离层，经选材、配料、共熔、侵渍、复合成型、卷曲等工序加工制作。
这种卷材具有很好的耐高温性能，可以在-25到+100℃度的温度范围内使用，有较高的弹性和耐疲劳性，以及高达1500%的伸长率和较强的耐穿刺能力、耐撕裂能力。
适合于寒冷地区，以及变形和振动较大的工业与民用建筑的防水工程。
sbs改性沥青防水卷材性能及适用范围性能特点：低温柔性好，达到-25℃不裂纹；耐热性能高，90℃不流淌。
延伸性能好，使用寿命长，施工简便，污染小等特点。
产品适用于Ⅰ、Ⅱ级建筑的防水工程，尤其适用于低温寒冷地区和结构变形频繁的建筑防水工程适用范围：广泛应用于工业和民用建筑的屋面、地下室、卫生间等防水工程以及屋顶花园、道路、桥梁、隧道、停车场、游泳池等工程的防水防潮。
变形较大的工程建议选用延伸性能优异的聚酯胎产品，其他建筑宜选用相对经济的玻纤胎产品。
（sbs改性沥青防水卷材-施工实拍）sbs改性沥青防水卷材施工方法施工方法：施工前应清理基层缺陷，基层含水率不大于9%，涂刷专用底子油并充分干燥后再施工。
具体工程施工以及细部构造应按照工程的防水设计、验收标准和施工规范进行。
●对基层的要求是无尘土、干燥、平整、无杂物、无油污、干净、无苔斑，如有孔、洞、裂缝要用水泥砂浆填实，突出部分要凿平。
沥青生产工艺简介
沥青生产工艺简介改性沥青是指掺加橡胶、塑料等高分子聚合物、细磨的橡胶粉或其他填料型外掺剂，与沥青均匀混合，使沥青的性质得以改善的沥青混合物。
改性沥青的性质受沥青的化学组成与结构、聚合物的化学组成与结构以及它们的配伍性和相容性、加工过程等影响。
我国目前生产改性沥青的主要品种是SBS类改性沥青、SBR类改性沥青和EV A、PE 类改性沥青。
改性沥青主要有以下生产方法。
一、直接混溶法直接混溶法通常是指采用胶体磨或高剪切搅拌机生产改性沥青的方法，一般需要经过聚合物的溶胀、分散磨细、继续发育3个阶段，每个阶段的工艺流程和时间随改性剂、沥青性质和加工设备的不同而异，聚合物经过溶胀后，剪切或研磨的分散效果才会更好，分散好的改性沥青还需储存一定时间仍继续发育。
该方法工艺简单，是生产沥青最常用的方法，但该工艺对剪切或研磨设备要求较高。
二、母料法将浓度很高的改性沥青预先在工厂中制作好，运到施工现场稀释后使用，这种方法称为改性沥青的母料制作法。
用母料制作的高浓度改性沥青一般在常温下固态，运输和储存比较方便，施工现场也不需配备复杂的、功率很大的胶体磨一类的搅拌设备，母料制作方法有两种：直接混溶法和溶剂法。
三、溶剂法我国改性沥青行业在使用胶体磨之前，溶剂法的使用非常广泛，为中国油毡厂大量使用。
用溶剂法生产改性沥青，其设备简单、投资少、上马快，是小型改性沥青企业首选的生产工艺。
但该工艺要对溶剂进行回收，能耗高，污染大，部分残留在改性沥青中，影响产品的质量，现在该方法已很少应用。
四、乳液法适用于橡胶类胶乳改性剂，使用时根据改性剂胶乳中的固含量，按要求的比例进行掺配。
可预先将胶乳与沥青混合制备成改性沥青后使用，也可在生产现场直接将胶乳喷入拌和机中生产改性沥青混合料。
该方法生产条件缓和，主要生产SBR乳化改性沥青。
五、母粒法将SBS等高聚物与添加剂混合造粒，制成高聚合物含量的粒子，掺配到基质沥青中，通过搅拌剪切得到改性沥青。
该方法生产工艺条件缓和，简化了生产工艺，改性沥青产品的辐射半径大大增加，是一种值得推广的好办法。
改性沥青生产工艺
改性沥青生产工艺改性沥青是一种将传统沥青进行改性处理后得到的新型材料，具有优异的性能和广泛的应用领域。
改性沥青的生产工艺主要包括原料的选择与准备、改性剂的添加与混合、反应与成型等几个步骤。
首先，在改性沥青的生产过程中，首先需要选择合适的原料。
传统沥青是改性沥青的基础，它一般是通过原油或沥青矿石的提炼得到的。
在选择原料的过程中，需要考虑到原油的组成和性质，以及材料的稳定性和可使用性等因素。
在原料准备阶段，原油或沥青矿石首先经过物理或化学的处理，去除其中的杂质和不稳定成分，使其达到所需的纯度和质量。
这一步骤主要包括温度调节、蒸馏、溶剂萃取等处理方式，以提高原料的稳定性和可用性。
接下来，需要将改性剂添加到沥青中，以实现对沥青性能的改善。
改性剂可以是天然物质，也可以是人工合成的化学品。
常见的改性剂有聚合物、沥青胶体、沥青分子筛等。
添加改性剂的目的是增加沥青的黏性和粘结性，提高其抗老化和耐久性，并增强沥青在不同温度和条件下的工作性能。
在混合阶段，将改性剂与沥青进行充分混合和分散。
这一步骤可以使用物理或化学的方法，如机械搅拌、高剪切混合、溶剂处理等。
通过混合，改性剂与沥青能够均匀分布，并形成复合材料。
此时，需要控制合适的温度和混合时间，以确保改性剂充分与沥青反应，并获得理想的改性效果。
最后，混合好的改性沥青可以选择不同的成型方式，根据具体应用要求进行加工和制备。
常见的成型方式有浇铸、模压、喷涂等。
成型过程中需要注意温度的控制和压力的调节，以确保改性沥青制品的质量和性能。
在整个改性沥青生产过程中，需要严格控制各个环节的参数，并进行质量监控和检测。
通过不断优化工艺和技术，可以生产出性能优良、稳定可靠的改性沥青产品，为工程建设和交通运输提供良好的材料支撑。
总之，改性沥青的生产工艺是一个复杂而严密的过程，需要经过原料的选择与准备、改性剂的添加与混合、反应与成型等多个步骤。
通过合理控制各个环节和参数，可以获得优质的改性沥青产品，满足不同领域的需求。
改性沥青生产工艺技术
改性沥青生产工艺技术改性沥青是指对普通沥青进行改性处理后所得到的一种改良材料，具有更好的性能和使用寿命。
改性沥青生产工艺技术是指对沥青进行改性处理的一系列工艺流程和技术要点。
下面将介绍改性沥青的生产工艺技术。
首先，改性沥青的生产过程一般分为预处理、改性添加剂研磨、混合、反应、沥青回流和后续处理等阶段。
预处理阶段是指对原始沥青进行脱水和过滤等处理，以去除其中的杂质和水分，保证沥青的纯净度和稳定性。
改性添加剂研磨阶段是将改性添加剂进行研磨，使其达到所需的颗粒粒度和流动性，以便更好地与沥青混合。
混合阶段是将研磨好的改性添加剂与预处理好的沥青按一定比例加入搅拌机中进行混合，使其充分均匀地混合在一起。
反应阶段是将混合好的沥青和改性添加剂混合物进行一定时间的反应，使其发生化学反应，以改善沥青的性能。
沥青回流阶段是指将反应后的改性沥青进行回流，即通过高温加热将改性沥青的溶解度提高，并去除其中的杂质和水分。
最后，经过回流处理的改性沥青还需进行后续处理，包括冷却、过滤、运输等，以完成改性沥青的制备工艺。
改性沥青生产工艺技术的关键在于对改性添加剂和沥青的选择和混合比例的确定，这直接影响着改性沥青的性能和质量。
同时，对于改性添加剂的研磨和混合工艺也需严格控制，确保其在沥青中的分散均匀性和稳定性。
在改性沥青生产的过程中，还需注意加热温度、反应时间和搅拌速度等参数的控制，以保证工艺的科学性和生产的稳定性。
在实际生产中，还可以根据具体需求对改性沥青的生产工艺进行调整和改进，以进一步提高改性沥青的性能和质量。
总之，改性沥青生产工艺技术是沥青改性领域的重要内容，通过科学合理地控制工艺流程和技术要点，可以得到更好性能的改性沥青，满足不同工程的需要。
胶粉改性沥青的生产及其在公路建设中的应用
一、胶粉在沥青改性技术中的应 用
胶粉是一种由废旧轮胎等橡胶制品经过破碎、磨细等工艺制成的粉末状物质。 它具有很好的弹性、耐磨性、耐老化性等优点，可以显著提高沥青的性能。在沥 青改性技术中，胶粉主要作为添加剂加入到沥青中，通过与沥青的混合，改善沥 青的物理性能和化学性能。
1、1改善沥青的弹性性能
2、1物理混合方法阶段
在物理混合方法阶段，人们主要通过简单的混合设备将胶粉与沥青混合在一 起。这种方法比较简单，但是存在一些问题。由于胶粉的密度较小，容易在沥青 中沉淀，导致混合不均匀。此外，由于胶粉的添加量较大，往往需要大量的胶粉 才能达到预期的改性效果。这种方法虽然有一定的效果，但是存在着应用范围受 限的问题。
三、结论
胶粉作为一种具有良好物理性能和化学性能的物质，可以显著改善沥青的性 能。在沥青改性技术中，通过将胶粉添加到沥青中或者通过化学方法促进胶粉与 沥青的反应，可以实现更好的改性效果。虽然物理混合方法简单易行，但是改性 效果有限；化学反应方法虽然需要使用化学剂，但是可以实现更均匀的混合和更 好的改性效果。因此，化学反应方法具有更广泛的应用前景。
参考内容
随着经济的快速发展和城市化进程的加快，我国对基础设施的需求不断增加， 这推动了建筑、道路、桥梁等行业的快速发展。在这些行业中，沥青作为一种重 要的建筑材料，被广泛应用于道路铺设、桥梁建设等方面。然而，传统的沥青材 料存在着许多问题，如耐久性差、易老化等，这限制了其应用范围。为了提高沥 青的性能，人们开始研究将胶粉应用于沥青改性技术中。
4、质量控制：对生产出的胶粉改性沥青进行质量检测，确保其符合相关标 准要求。
4、质量控制：对生产出的胶粉 改性沥青进行质量著提高路面的耐久性和抗疲劳性能，延长路面的使用寿命。 2、增强路面的防滑性能，提高行车安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
改性沥青技术及生产工艺介绍一、前言1、沥青传统意义上的沥青是由树脂包裹的沥青质分子团组成的胶体物质，它呈现出很强的油质状态（即石油质）。
胶体分为溶胶（主要指液态密度）和冻胶（主要指固体密度），这取决于其成分间的平衡状态。
对沥青来说，两种状态的平衡取决于沥青质和树脂间的相互作用，并受到外界温度的强烈影响。
事实上，沥青温度的升高打破了其冻胶状态，使沥青分子团演变成溶胶状态。
因而沥青的一个重要特性就是常温下呈现出固体或半固体，但随温度升高极易溶化。
这一显着的热敏感性是沥青的最重要的特征，也是其主要弱点。
事实上，沥青混合物应能够在全年不同的工作条件下保持其良好的性能。
显着的热敏感性妨碍了沥青混合物在高温和低温时呈现出良好的性能，因而必须改进沥青的特性以提高产品性能。
二十多年来，国际国内交通容量增长迅速，重型车辆在其中的比例也不断增长。
面对现在和将来的繁重的交通容量，使用传统材料、按传统方法设计的高速公路和机场跑道的沥青路面的寿命将不断降低。
为了提高沥青的产品性能，一个可行的方法就是选用某些高分子聚合体改变传统沥青的特性。
2、高分子聚合物现有的高分子聚合体种类繁多，特性各异，一般分为塑性体和弹性体。
同样工作温度下，其性能在很多方面都不同，特别是劲度、可变形性以及冲击强度。
图表-1显示了塑性体和高弹体代表性的应力应变特性。
图（一）很多高分子聚合体材料可以用来改变沥青的特性，下面我们举例说明：1、热塑（性）塑料（高弹体）：苯乙烯-丁二烯-苯乙烯（Styrene-Butatriene-Styrene，SBS）苯乙烯-丁二烯（Styrene-Butatriene，SB）苯乙烯基-丁二烯-苯乙烯（radical Styrene-Butatriene-Styrene，Rsbs）2、热塑（性）塑料（塑性体）乙烯-乙酸-乙烯脂（Ethylene-Vinyl-Acetate，EV A）乙烯-丙烯酸-甲酯（Ethylene-Methyl-Acrylate，EMA）聚乙烯（Polyethylene，PE）低密度聚乙烯（Low Density Polyethylene，LDPE）高密度聚乙烯（High Density Polyethylene，LDPE）3、乳胶氯丁橡胶（Polychloroprene）天然橡胶（Nature Rubber）4、脆性橡胶（Crumb Rubber）在某些应用实例中，几种高分子聚合体也可以一同使用来改变沥青性能（即复合改性）。
目前在中国应用最多的是SBS改性沥青。
3、改性沥青在过去公路建设的很多年中，虽然传统材料性能良好，但随着20年来交通容量的不断增加，人类建设更安全、耐久的公路的要求日益迫切，这就使传统沥青性能上的局限性日益明显。
这实际上暴露出传统沥青本质上的局限性：温度敏感性（高温下易软化，低温下易碎裂）；较低的机械性能和弹力性能；易老化表面状况表现为：车辙、龟裂、松散由于传统沥青的这些特定缺陷，同时从经济上考虑，公路工程人员，高速公路和机场建设的有关部门都希望采用更好的沥青材料。
传统沥青的缺陷可通过采用特殊设备，添加高分子聚合体来加以消除。
改性沥青的使用在欧洲已经有了30年的历史，在中国正大力普及。
它不仅提高了道路的质量，同时带来了下列好处：改进了沥青的高温及低温性能改进了沥青的弹塑性，包括：提高了抗疲劳强度；提高了凝聚性和胶合性；提高了抗衰老性和抗氧化性。
4、改性沥青的生产现在生产高分子聚合物改性沥青的技术流程已相当成熟，并经过在大量工程项目中实际应用的验证。
改性沥青的生产可以在专门的工厂内加工完成—即工厂改性，也可以在铺设现场加工完成—即现场。
现场改性因为改性沥青随生产随铺设，不会长期堆存，能保证改性沥青性能稳定，但生产环境一般不好，对生产方的技术和设备要求交高。
工厂改性可以在改性沥青厂提前生产好，然后将其储存在沥青罐中，需要时再运输到施工现场。
由于改性沥青不能长期储存，因此要加入稳定剂以保证其不离析。
工厂改性的好处是在不需要改性沥青时工厂可以提前大量生产并储存，在大量需要时可以集中供货。
但其也有须特别注意的，因为当长时间处于高温或低温储藏状态时，很多预处理过的改性沥青对温度的降低都十分敏感，在储存、运输、使用过程中的把握不好温度升降，将会对改性沥青的品质造成影响。
改性沥青的生产工艺流程见图二。
图（二）有时还填充某些芳香族类成分来改进沥青的化学结构，从而增强其稳定性。
改性沥青生产的核心是高速剪切胶体磨，这种胶体磨是专门为生产改性沥青而研发出来的，这种胶体磨已研发出来很多年了，并经过世界各地的改性沥青厂和施工现场的实地检验，性能良好。
我们使用的胶体磨是目前最先进、最实用的，其结构见图三。
图（三）生产时必要的剪切次数只能通过实验室试验并在改性沥青设备加工的检测结果来确定。
生产时沥青的温度也是非常关键的，一般要求最低温度为摄氏170℃，具体值取决于沥青的标号和添加高分子聚合体的百分比。
在正常情况下生产改性沥青所需高分子聚合体的添加量应在4%到6%左右。
二、改性沥青生产厂工艺及布局基质沥青基质沥青储存罐升温罐脱筒改性沥青检验改性沥青设备溶胀罐初检加工添加改性剂（可在改性设备中完成）添加成品罐稳定剂搅拌发育（只在工厂改性中使用）改性沥青改性沥青检验储存罐终检拌和站三、设备配置此改性沥青工艺设计的生产能力为200吨/天，除去气候、设备维修等因素影响，其实际生产改性沥青能力可达到250吨/天以上。
按此规模要求，其相应设备配置为：1、改性沥青设备（12~15吨/小时）1台；2、30万大卡导热油炉3台；3、5~8吨/小时脱筒设备1~2个；4、50吨沥青升温罐1个；5、50吨改性沥青储存罐一个；6、沥青及改性沥青实验及检验仪器一套；7、电力：380V，三相，300KW以上，最好500KW。
四、改性沥青生产方案方案一：采用进口基质沥青进行改性目前国内进口的基质沥青有韩国SK、台湾CPC（中华沥青）、美国的壳牌、泰国泰普克、日本嘉德士及埃索等品牌。
总的来说，以上进口基质沥青都是采用中东原油提炼生产，含蜡量底，生产设备先进，产品质量相对较稳定。
我们基本都采用以上品牌沥青做过改性沥青生产或实验，用上面的生产工艺都能达到国家交通部颁发的改性沥青标准，改性剂选用的是燕山石化或岳阳石化的SBS，其型号根据沥青品牌及标号不同而有不同选用，含量3~5%左右。
通过我们生产技术加工的改性沥青三大指标为：由此可见，用进口基质沥青生产的改性沥青指标远远超过国家相应标准。
方案二：采用国产基质沥青进行改性国内现有的沥青生产厂家也不少，主要归属于中石化、中石油和中海油三大公司，其中规模大和质量好的厂家有茂名石化、北方盘锦、大连西太平洋、克拉玛依炼厂、山东槟州炼厂、泰州炼厂等，其中由于当地出产环烷基原油的关系，克拉玛依的“翼龙牌”沥青和盘锦的“欢喜岭牌”沥青是国产沥青中最好的，大连西太平洋、茂名石化等炼厂采用中东进口原油，其沥青质量也很好。
除了克拉玛依炼厂的沥青外，其它国产沥青用于改性都没有问题，完全可以达到国家标准。
克拉玛依炼厂由于其原油关系，用于改性效果反而不好，我们在2002年做过实验，并在改性沥青设备上进行试生产，结果不理想。
据说2003年克拉玛依炼厂为适应改性需要，特地调整了其生产流程，使其沥青改性的效果有较大的提高，但我们没有再试过。
由于克拉玛依炼厂离我们距离太远，运输困难，费用昂贵，内地极少能用。
我们2002年在哈尔滨国际机场和天津国际机场跑道改性沥青改造项目中都选用的国产“欢喜岭牌”沥青，改性剂采用的也是燕山石化和岳阳石化的SBS，改性后的性能指标及效果都非常好，可以说比进口的改性沥青还要好。
本来机场用改性沥青的要求比高速公路的指标还要高，能在我国民航机场上普遍使用国产沥青，其用于高速公路从技术上讲是肯定没有问题的。
从技术上看，上面的生产工艺流程同样适用于采用国产沥青改性。
改性剂除了以上二家国内的外，还有许多进口的，如韩国LG、三星、芬兰“芬纳”、台湾“台塑”及英国、法国等SBS，其种类繁多，价格不菲，但也有一些质量非常好的。
随着国际原油价格的不断变化，价格因素在各个项目中起到了越来越大的作用，因此，改性沥青出了在技术、质量上有保证外，价格将会在市场上起到决定性的作用。
选用先进的生产技术，合适的基质沥青、改性剂，生产出合格的改性沥青是我们的技术特点和优势。
五、生产工艺流程及特点1、改性剂针对曲靖地区地理气候相对寒冷的特点，我们将采用复合改性技术，该生产技术去年在砚-平高速上也进行了应用，效果非常好。
本复合改性方案为：——主改性剂SBS选用岳阳石化4303（道改Ⅱ号改进型），含量3~3.2%；——辅助改性剂SBR，经过我们预先改性处理，含量1.5~2‰；——助剂，专门为本技术配方研制，含量1.5~2‰。
以上具体含量要在曲靖工地生产现场通过对加工后的改性沥青指标的检测来调整实际含量，其是以最佳的性能指标来决定的。
SBS是目前广泛使用的、能基本适应各种地区气候环境条件的通用改性剂，其特点是能提供良好的高低稳性能，特别是高温性能突出，能大大提高沥青的软化点，防止路面高温时的软化拥包、车辙等损坏，并与沥青有很好相溶性和稳定性。
SBR则具有突出的延展性和弹性恢复，有着非常好的低温性能，对冬季防止路面开裂等问题有非常好的效果；由于SBS和SBR的相溶性不同，因此需要专门的助剂来促使其发生反应，更好地分散、溶和，并使其被打乱的高分子结构重新结合，形成织构态，这样就大大提高了沥青的各项性能。
其反应温度在170℃以上。
由此可见，采用此复合改性技术，可以同时提高高温和低温的性能，更适合云南温差大的气候特点，保证路面的质量和耐久性。
2、工艺流程A、将基质沥青从储罐或脱桶器中打入沥青升温罐中，升温至170℃；B、将升温后的基质沥青和改性剂按设计比例分别通过改性沥青设备上的计量泵和改性剂输送系统加入到改性沥青设备的搅拌罐1中，边加料边搅拌，进行溶涨，至预先设定的数量。
这样搅拌罐1中就形成沥青和改性剂的混合料；C、打开并关闭改性设备控制柜面板上相应的沥青阀门开关（手动模式需人工设置，自动模式不用），启动胶体磨和变频调速泵，将搅拌罐1中的沥青混合料通过胶体磨磨一遍打入到搅拌罐2中，全部磨完停机；D、再将搅拌罐2中磨过一遍的沥青混合料通过变频调速泵和胶体磨磨一遍打入到搅拌罐1中，如此反复共磨3~6遍，即可得到加工好的改性沥青。
磨的遍数是根据每磨一遍后，通过对磨后的改性沥青指标进行检验，以达到要求的遍数来决定的；E、将加工好的改性沥青泵到带有搅拌器的改性沥青储存罐中，在储存的时候进行后期发育，即成为合格的改性沥青，一般后期发育需要1~2个小时左右。
F在现场改性的情况下，发育罐和储存罐可共用一个罐。
改性沥青储存罐可直接与拌和站相连，随用随抽。
